Установка сифона на раковину: особенности и правила

Сантехническое оборудование обязательно оснащают сифоном. Через него происходит слив стоков. Приспособление надежно блокирует накапливающиеся в канализации газы, не допуская их проникновения в помещение. По сути, это гидравлический затвор, пропускающий жидкость и блокирующий газы посредством водной пробки. Сливной сифон для раковины располагается достаточно высоко, поэтому его габариты не имеют большого значения при установке.

Установить сифон на раковину или мойку легко, это можно сделать и своими руками

Достоинства и недостатки сифонов бутылочного типа

Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими.

Предпочтение данному типу отдают из-за его несомненных достоинств:

• компактности, его легко установить в стесненном пространстве;
• легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
• случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
• только он позволяет провести интеграцию с переливом и входом для стиральной машины.

Важно знать! Заметный недостаток конструкции: загрязнения скапливаются в месте перехода водного потока, прошедшего стакан, в прямой участок.

Сифон бутылочного типа — наиболее распространенная модель подобных изделий

Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.

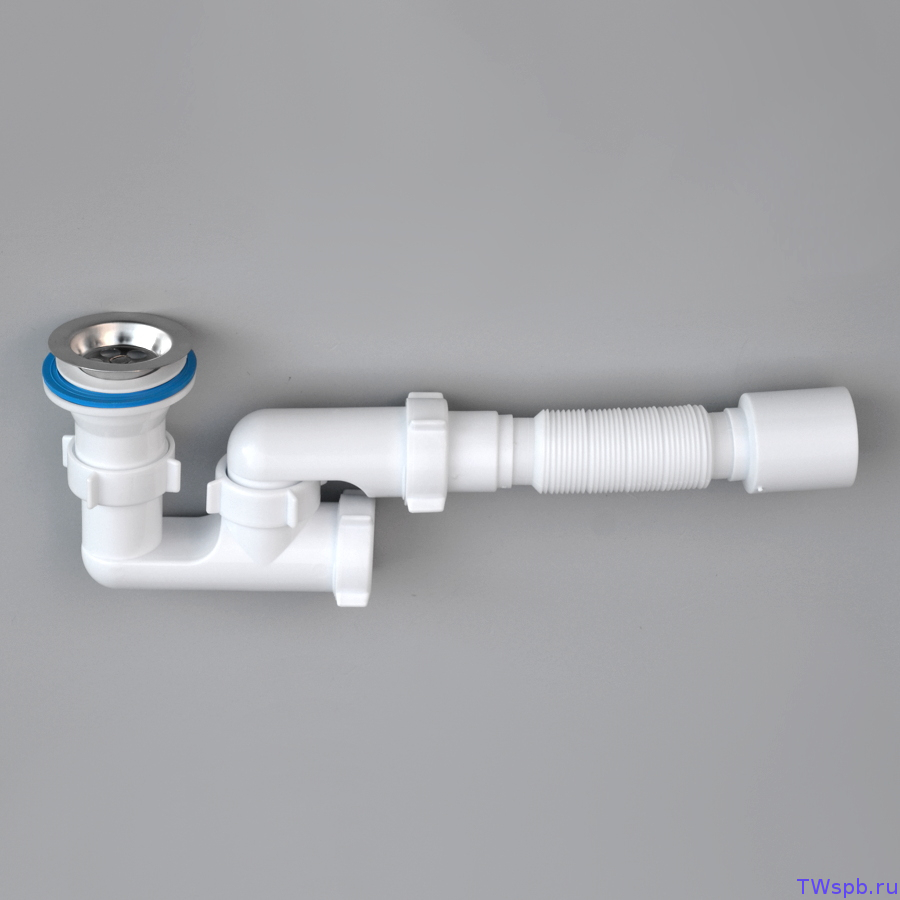

Трубный и гофрированный типы сифонов

Трубный. Это жесткая труба, она изогнута в форме латинских букв S или U. Конструкция трубного сифона может быть разборной или неразборной. Встречаются модели, оснащенные открывающейся пробкой в нижней точке, чтобы можно было прочистить слив. Жесткость трубной конструкции выдвигает повышенные требования к точности сборки. Сливное отверстие умывальника и входное отверстие в канализации следует совместить поточнее.

Гибкую трубу гофрированного сифона можно изогнуть, при необходимости, как угодно. Это важо, если проблематично подключиться ко входу в систему канализации. Отсутствие промежуточных соединений снижает вероятность протечки. Уклон для создания гидрозатвора формируют, просто вручную изогнув трубку. Дешевизна и простота сборки – очевидные преимущества гибкого сливного сифона для раковины. Недостаток, с которым приходится мириться, порожден гибкостью гофрированной конструкции. Неровность поверхности приводит к накоплению на ней отложений, требующих очистки.

Комплектация и материалы для изготовления

Стандартная комплектация сливного сифона включает:

• защитную решетку или сетку с отверстиями диаметром до десяти миллиметров;
• резиновые прокладки. Их толщина – 3-5 мм. В дорогих моделях ставятся прокладки белого цвета, а не привычного черного;
• патрубок, отводной или выпускной, для установки прокладки. У него – два-три рельефных кольца и небольшой бортик. В отдельных моделях патрубок оборудован отводком, чтобы подключить стиральную или посудомоечную машину;
• соединительный винт диаметром до восьми миллиметров. Настоятельно рекомендуется выбирать модель с винтом из нержавеющей стали;
• корпус;
• гайки;
• отводы к канализации.

Сифоны могут быть нержавеющими, медными или полимерными — эти материалы устойчивы к коррозии, а изделия из них долговечны

Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластики и металлы.

Пластиковые, полиэтиленовые или полипропиленовые образцы стоят дешевле и просты в устройстве и сборке. Полипропиленовые детали жестче, лучше сохраняют форму и устойчивость соединений. Подключив стиральную машину, следует помнить, что придется вскоре подтягивать резьбовые соединения, чтобы не было протеканий.

Полезная информация! Устройства из нержавеющей стали дороги и мало распространены. Латунные и бронзовые имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны.

Как выбрать сифон для раковины

Решая, какую модель сифона для раковины выбрать, необходимо принимать в расчет сочетание нескольких факторов. Обязательно следует принять во внимание:

• цену. Она не определяет качество работы устройства, хотя отражает продолжительность срока эксплуатации;
• эстетичность. В умывальнике без пьедестала хромированные детали будут на виду и создадут определенное впечатление. При наличии пьедестала они будут скрыты, их эстетическое совершенство будет недоступно лицезрению;
• диаметр горловины;
• наличие перелива;
• будет ли подключаться стиральная или посудомоечная машина, для которых понадобится дополнительный слив;
• какое расстояние по горизонтали разделяет горловину от выхода канализации;
• входит ли в комплект выпуск;
• расположение относительно канализационного выхода. Если смещение превышает 2-4 см, желательно установить гофрированный сифон или бутылочный с гибкой трубой;
• входная трубка сифона не должна иметь диаметр больший, чем у входа в канализацию. Лучше, чтобы они совпадали. При меньшем значении диаметра входной трубки понадобится переходник.

Выбор сифона зависит от конструктивных особенностей мойки или раковины и необходимости подключения бытовой техники к системе слива

Выбираем сифоны для моек

Мойке присущ ряд особенностей, которые учитываются при подборе сифона:

• мойка может иметь не одну секцию, а две-три. Одна секция для мытья овощей – плоская, две другие – глубокие, с переливом (верхним сливом). На кухонной мойке его вход осуществляется в сифон через внешнюю трубку. В других конструкциях предохраняющий от случайного затопления перелив выходит напрямую в выпуск. Наличие выпуска в комплекте мойки – косвенный признак качества данного оборудования;
• расстояние от центра мойки до стены довольно значительно;
• у горловины мойки диаметр больше соответствующего отверстия умывальника;
• возможно, будет устанавливаться посудомоечная машина, для подсоединения которой понадобится дополнительный боковой вход.

Для мойки может не подойти ординарный, самый простой образец. Следует просчитать, сколько сливных потоков будет объединено в одной конструкции.

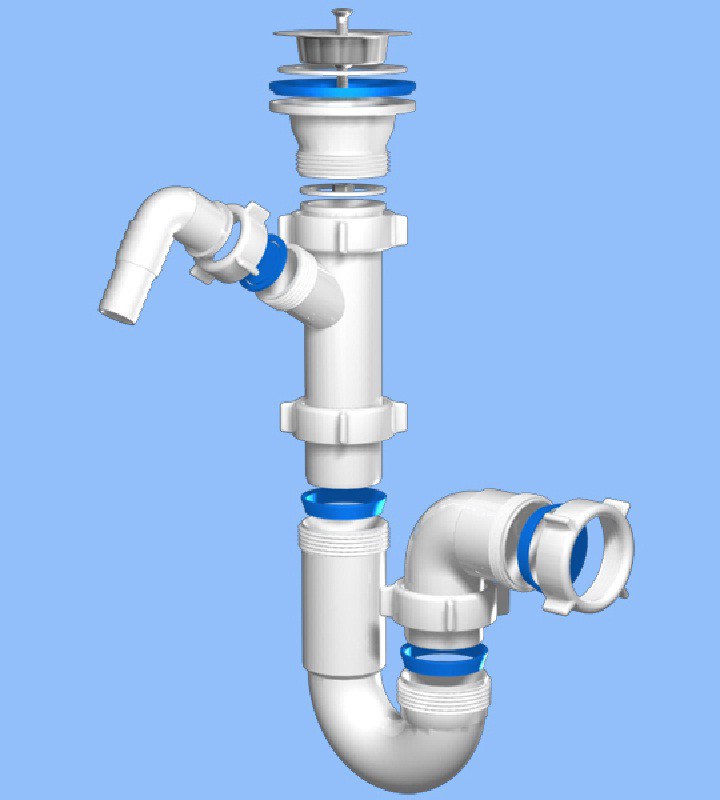

Как собрать сифон для раковины

Сборку любого сифона для раковины придется предварить демонтажем старой конструкции. И не забыть при этом поставить под ней тазик, чтобы не собирать потом пролившуюся жидкость с не самым приятным запахом. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то следует сначала снять нижнюю часть сифона. Останется только патрубок. Повращав, обычно удается освободить винт и гайку. Сняв отслужившую конструкцию, тщательно вытирают сливное отверстие.

Сборка сифона — достаточно простое мероприятие, но следует уделять особое внимание установке всех уплотнительных прокладок, которые прилагаются к изделию

Последовательность сборки:

1. На самое большое отверстие сифона помещается самая большая плоская прокладка. Сбоку прикручивается крышка-колпак.
2. На патрубок надевается накидная гайка, затем тупым концом вверх натягивается конусная прокладка. Патрубок вставляется в верхнее отверстие и достаточно плотно, но не пережимая, закручивается. (В некоторых моделях предусматривается также соединение патрубка с воронкой слива).
3. (Относится только к сборке образца с переливом). Перелив соединяется с отводом патрубка. Сначала накидывается гайка, потом — кольчатая прокладка. Ее размещают тупым концом к переливу. Перелив вставляется в отвод и затягивается гайка.
4. На гофрированную трубу, аналогично предыдущему шагу, надеваются накидная гайка и конусная прокладка. Труба прикручивается к сифону, завершая сборку.

Важно! При сборке, чтобы не повредить прокладки и резьбу, не следует чрезмерно затягивать детали.

Как установить сифон для раковины

Успешно закончив сборку, переходят к установке. Последовательность операций такова:

1. Уплотнительное кольцо с рифлением накладывается на патрубок сифона вверх полосками. Оставшееся кольцо натягивается на металлическую решетку.
2. Металлическую решетку с кольцом кладут сверху, над мойкой. Подстраивают сифон под сливное отверстие раковины, аккуратно придерживают и выравнивают.
3. Закручивается в решетку винт.
4. Собранное устройство подключают к канализации, используя жесткую трубу или гофрированную. Применение гофрированной трубы проще. Ее растягивают, получая нужную длину. С установкой жесткой трубы возиться придется подольше, но она более надежна и долговечна.
5. Проверка. Конструкция заполняется водой, создавая гидрозатвор. При правильной сборке и установке протечки исключаются.

После сборки и установки сифона следует обязательно проверить все соединения на герметичность

Сифон двойной для кухонной раковины: выбор и установка

Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

1. На каждый слив винтом прикручивается решетка.
2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
5. Выходной патрубок соединяется с канализационной системой.
6. Проверка.

Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

Установка сифона для мини-раковины

Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

Важно! Процесс установки потребует особой аккуратности в силу условий работы: малых габаритов устанавливаемой конструкции и ограниченности пространства. Все крепления и стыки должны быть надежно зафиксированы, соединения – надежно загерметизированы.

Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.

Устанавливаем сифон своими руками | Строительный портал

С установкой сифона под мойкой или ванной справится даже новичок, не прибегая к помощи сантехника. Конструкции современных сифонов в большинстве случаев собираются вручную, в редких ситуациях понадобится использовать отвертку.

Рассмотрим функциональные особенности разных видов сифонов, приведем рекомендации по выбору связки между умывальником и канализационной трубой. Кроме того опишем пошагово, как правильно установить сифон под раковиной, ванной и стиральной машинкой.

1. Устройство сифона
2. Разновидности сифонов для кухни и ванны: особенности выбора
3. Как установить сифон на кухне: порядок действий
4. Как правильно установить сифон под ванну
5. Установка сифона для стиральной машины
6. Общие советы по установки сифонов
7. Прочистка и ремонт сифона

Устройство сифона

Сифон – это связующий элемент между канализационной системой и умывальником. Устройство производит вывод воды, блокирует попадание неприятных запахов в помещение и препятствует засорению трубопровода. Как правило, сифон монтируется возле сантехнического прибора (мойка, раковина, ванна или стиральная машинка) непосредственно возле ввода в канализацию.

Стандартная комплектация сифона включает в себя следующие элементы:

1. Защитная решетка – устанавливается в сливное отверстие мойки/ванны. Эта деталь не задерживает крупные отходы, не допуская засорения канализации.
2. Резиновая прокладка – размещается между выпускным патрубком и корпусом мойки. Обычно, прокладка имеет толщину 3-5 мм.
3. Выпускной патрубок. Некоторые варианты сифонов предусматривают дополнительный отвод для подключения слива посудомоечной или стиральной машины. Это может быть отвод для смесителей, имеющий донный клапан.
4. Прокладка выпускного патрубка, изготовленная из резины.
5. Гайка выпускного патрубка. Материал изготовления – пластик.
6. Резиновая пробка для закупорки сливного отверстия раковины/ванны.
7. Соединительный винт из нержавейки, диаметр – 6-8 мм. Некоторые производители с целью удешевления товара изготавливают эту деталь из обычного железа с напылением никеля и хрома. Подобная экономия приводит к тому, что винт быстро ржавеет и разрушается. Проверить качество металла получится с помощью магнита – нержавейка не магнитится.
8. Корпус сифона – «колено» или «бутылка».
9. Металлическая гайка из нержавейки, латуни или меди.
10. Пластиковая гайка для стяжки.
11. Конусные прокладки для пластика или резины – 2 штуки.
12. Стакан или крышка сифона.
13. Канализационный отвод – находится с боку корпуса сифона.
14. Гайка для фиксации пластикового переходника.
15. Плоская резиновая прокладка – обеспечивает плотное прилегание корпуса и крышки сифона.
16. Канализационный отвод: гибкий шланг, пластиковая труба, пластиковый патрубок или гофрированная труба.

В комплект входит инструкция с подробным описанием, как установить сифон. Процесс сборки и монтажа следует начинать, только после ее прочтения.

Разновидности сифонов для кухни и ванны: особенности выбора

Существуют несколько типов данных сантехнических устройств. Модели отличаются между собой конструктивными особенностями, материалом изготовления и внешним видом. Чтобы было легче сделать правильный выбор, надо разобраться с вариантами конструктивных решений сифона.

Трубный. Обычно монтируется под раковиной в ванной комнате. На кухне не рекомендуется использовать такой сифон, так как его придется очень часто чистить. Плюс трубной модели – компактность и привлекательность. Внешне они напоминают изогнутую трубу – этот изгиб создает водяной затвор.

Как правило, нижнее колено подобной модели снимается для очистки. Минус трубного сифона – не достаточно глубокий гидрозатвор, из-за чего вода быстрее испаряется и провоцирует появление специфического запаха.

Бутылочный – наиболее распространенный вариант. Жесткая конструкция, напоминающая по форме колбу или бутылку. Сифоны этого типа имеют ряд положительных качеств:

• часть, которая обычно засоряется из-за некачественной воды или сливающихся отходов, легко откручивается;
• сифон легок в обслуживании;
• длительный срок службы;
• вода никогда полностью не уходит из гидрозатвора, поэтому «бутылочная» конструкция надежно удерживает запахи;
• сифон оборудован переливом – при засорении труб, вода не поднимется за пределы отрегулированные системой и не затопит помещение;
• если в раковину попадут мелкие ценные вещи, то они останутся в резервуаре – их получится достать, открутив низ сифона.

Бутолочная модель имеет и некоторые недостатки:

• монтируется только со стандартными трубами канализационной системы, так как устройство имеет жесткую конструкцию;
• под умывальником занимает много места.

Гофрированный сифон отличается простотой установки. Устройство состоит выпуска и гофротрубы на изогнутом каркасе.

Достоинства гофрированных моделей:

• возможность подключения к канализационному трубопроводу, размещенному нестандартным способом;
• простота монтажа и «умеренная» ценовая политика;
• считается наиболее экономным вариантом;
• установщик самостоятельно формирует изгиб для водяной пробки, предотвращающее попадание неприятных запахов через раковину в помещение;
• риск протечки минимален, так как труба не имеет каких либо соединений;
• обеспечивает качественное водоотведение независимо от расстояния между полом и умывальником.

Недостатки гофрированных сифонов:

• быстрое накопление отложений на внутренней поверхности трубы;
• гофрированная труба со временем теряет свою прочность из-за горячей воды – сливать кипяток в раковину с таким сифоном нельзя.

При выборе сифона следует придерживаться некоторых советов:

1. Для раковины стандартной формы достаточно легко подобрать сифон. Эксклюзивные модели лучше оборудовать сифоном, поставляющим в комплекте с раковиной.
2. Пропускная способность сифона подбирается с учетом напора воды в трубах и наличия дополнительных устройств, подключаемых к устройству – чем их больше, тем шире должно быть сечение отвода. От покупки плоского сифона с мелким сечение, в данной ситуации, придется отказаться.
3. При покупке необходимо сверить параметры раковины, ванны и мойки с параметрами сифона. Отправляясь в магазин, заранее надо замерять: диаметр сливного/переливного отверстия и расстояние до труб канализации.

Как установить сифон на кухне: порядок действий

Подготовительные работы

После приобретения сифона надо проверить его комплектность – все ли детали имеются в наличии. Пластиковые модели продаются в мягкой упаковке, поэтому при транспортировке некоторые элементы могут поцарапаться или деформироваться. На резьбе не должно быть никаких повреждений и заусениц.

Помимо самого сифона для монтажа понадобятся:

• силиконовый герметик или прокладка;
• изолента;
• плоская небольшая отвертка.

Перед тем, как установить сифон на раковину в ванной или кухне понадобится выполнить демонтаж старого устройства:

1. Под мойку поставить ведро.
2. Поломанный сифон снять вместе с канализационной подводкой.
3. Если устаревшая муфта непригодна для дальнейшего использования, то ее надо заменить.
4. Из раструба и слива удалить грязь. Канализационную трубу заткнуть тряпкой и пакетом.

При замене старых чугунных коммуникаций, прочно забетонированных в цемент, могут возникнуть некоторые сложности. Чугун придется выбивать из цемента, но делать это надо крайне аккуратно, чтоб обломки не попали в трубу. В противном случае трубопровод регулярно будет загрязняться. Попавшие в трубу осколки, надо удалить пласкогубцами.

Как установить сифон для раковины.

Пошаговая инструкция

Если сифон продавался собранным, то его следует разобрать и проверить насколько хорошо закреплены и затянуты все детали.

Совет. Кухонные сифоны нужно собирать вручную, чтобы не повредить изделие и контролировать силу зажима.

Последовательность установки:

1. На чугунную трубу монтировать резиновую накладку. Пластиковую канализационную трубу вывести на нужный уровень (до 40 см от пола) и установить на нее специальный переходник.
2. Соединить вручную трубу под мойкой и основную часть сифона.
3. Свободной рукой вставить сеточку с прокладкой и винтом в сливное отверстие, наживить винт и дожать полностью.
4. Гофрированную  трубу вставить в сливной раструб и стянуть барашковой гайкой.
5. В трубу канализации установить раструб гофротрубы.
6. В некоторых инструкциях рекомендуется подключать дополнительную технику на этом этапе. Однако желательно сначала соединить сифон с канализацией и провести его проверку. Дополнительные отводы в это время закрывают заглушками, которые поставляются в комплекте с сифоном.
7. После проверки – подключить дополнительную технику. Сливные шланги посудомоечной и сливной машинки закрепить хомутами.

Совет. Важно проследить, чтоб сливной шланг, отходящий от сифона, нигде не перекручивался и не перегибался. Вода должна стекать беспрепятственно.

Как установить сифон для раковины с переливом: видео

Как правильно установить сифон на ванну

Как правило, ванна имеет пару отверстий. Одно расположено на дне, другое – на передней стенке. Из этих особенностей определяется конструкция сифона для ванны, состоящая из таких деталей:

• пластиковая трубка гофра;
• чаша для водостока;
• колено с патрубком.

Приведем алгоритм, как установить сифон под ванной:

1. Предварительно собрать сифон и «примерять», как он будет расположен под ванной. До начала работ по установке сифона надо обдумать размещение труб, определить толщину и длину трубопровода.
2. В верхнем отверстии на ванной (на передней стенке) установить металлический ободок. Закрепить к нему патрубок.
3. С помощью болта сливную чашу прикрепить к сливному отверстию, которое находится в днище.
4. Для соединения сифона с отверстиями необходимо раскрутить металлический болт (расположен на самой ванне). Затем патрубок прикрутить с помощью болта к отверстию.
5. Когда компоненты сифона собраны, то свободный конец гофры можно соединить с канализационной трубой.
6. Проверить стыки на герметичность – напустить в ванну воды под маленьким напором. Если течи нет, то понемногу увеличивать напор. Просмотреть место под ванной – если вода отсутсвует, то сифон готов к нормальному использованию.

Как установить сифон: видео

Установка сифона для стиральной машины

Для стиральных машинок применяются сифоны с отводом. Технология монтажа зависит от типа конструкции.

Сифон открытого типа фиксируется крепежной скобой:

1. Место крепежа отметить на стене.
2. Просверлить отверстия и прикрутить к стене сифон.
3. С помощью гибкого шланга подсоединить сифон к тройнику.
4. Заключительный этап – соединение со стиральной машинкой.

Установка встраиваемого сифона – более кропотливая работа. Порядок действий:

1. В стене перфоратором сделать отверстие.
2. Закрепить при помощи монтажной скобы канализационные и водопроводные трубы в отверстии.
3. Установить сифон с изгибом.
4. Подключить сифон к коммуникациям.
5. Отверстия заделать цементным раствором, детали скрепить.
6. Стиральную машинку подключить согласно инструкции.

Общие советы по установки сифонов

1. Приступать к установке сифона следует после изучения инструкции, которая поставляется в комплекте.
2. При монтаже сифона для акриловой или металлической ванны сливное отверстие надо обрабатывать наждачной бумагой – это способствует плотному прилеганию прокладок.
3. Сифон с разрывом потока струи требует жесткого крепления к стене.
4. Перед затягиванием сифона надо проконтролировать, чтоб прокладки не сместились.
5. Диаметр сливного трубопровода должен быть не меньше 5 см.

Как установить сифон с разрывом струи: особенности конструкции и монтажа.

Прочистка и ремонт сифона

Если сифон засорился, и вода не проходит сквозь слив, то можно попробовать его прочистить одним из способов:

1. Вылить в раковину/мойку горячую воду, которая растворит жир. Действие усилится, если в воду добавить соду.
2. Использовать для промывки труб бытовую химию.
3. Подставить ведро, снять нижнюю пробку, открутить и почистить колено вручную.

Если сифон протекает, то необходимо:

1. Обработать сифон смазкой, герметиком. Это помогает в случаях, когда протечка возникла в месте стыковки с раковиной.
2. Закрутить плотно пробку.
3. Все детали, которые ремонтировались, очистить от старого слоя герметика и обработать «свежим» составом.

Долговечность эксплуатации сифона во многом зависит от качества самого устройства и точности его установки.

Инструкция по установке сифона для ванны, как заменить сифон для ванны

Сборка сифона для ванной – дело несложное, если следовать инструкции. А установка и замена сифона под ванной имеют, как и монтаж любых других сантехнических изделий, свои нюансы.

В нашей статье мы рассмотрим сборку, монтаж сифона для ванны и как его заменить.

Как собрать сифон для ванной?

Схема сборки сифона

Сборка сифона для ванны осуществляется для соединения с канализацией любого прибора сантехники.

Конструкция сифона выполнена так, что он накапливает в себе воду, а это, в свою очередь, преграждает путь проникновению канализационного запаха в комнату. Принцип устройства сифона для ванн различных моделей одинаков.

Чтобы собрать сифон под ванну, необходимо строго следовать ниже приведенной инструкции:

1.2.3.

Выставите в необходимое положение прокладку и плотно прижмите патрубок к корпусу сантехнического прибора.

Важно!
Если вы прижмите неплотно прокладку, то может появиться течь

4.5.

1. Наденьте на патрубок стяжную гайку из пластика (8), а под нее установите конусную прокладку (9).

   Важно!
   Крепите конусную прокладку широкой стороной к гайке

2. Насадите колено на патрубок нужной высоты и закрутите гайку.
3. Скрепите колено с переходником при помощи стяжной гайки со вставленной конусной прокладкой. Благодаря переходнику можно изменять высоту сифона.

6.7.8.

Прикрепите прокладку (18) к верхней стороне патрубка перелива.

9.

Вот так, не торопясь, собрали-таки мы сифон для ванны: инструкция закончена.

Как установить сифон на ванну?

Сначала отметим, что ванна имеет два сточных отверстия. Одно из них находится в днище ванны, в другое – в стенке ее лицевой части на высоте – примерно 35−40 см.

Устройство сифона для ванны

Собрав сифон под ванну, мы теперь знаем, что он конструктивно состоит из:

1. Гофрированной трубы из пластика для стока в стенке ванны,
2. Чашки из пластика для стока на дне ванны,
3. Патрубка и колена для соединения с системой канализации.

Приступаем к непосредственной установке сифона на ванну:

1. 2. Так проверяют сифон3. Соединение с отверстиями для слива4.5.6.

После сборки и монтажа сифона для ванны необходимо прикрепить ножки к ванне и установите ее так, чтобы патрубок монтируемого сифона плотно входил в канализационную трубу. Теперь ванна готова к эксплуатации.

В целом, сифон под ванну устанавливается достаточно легко, главное – выполнять все в соответствии с приведенной выше инструкцией.

Как производится установка сифона на ванну, ВИДЕО-инструкцию можно посмотреть здесь.

Подключение к канализации

Установленный сифон

Нюансы установки сифона на ванну

Монтаж сифона для ванны имеет свои тонкости:

1) Принцип действия затвора2)3)4)5)6) Чертеж и схема сборки водяного затвора

Как заменить сифон под ванной?

Чтобы сделать замену сифона в ванной понадобится:

Если у вас в ванне установлен железный или чугунный сифон, то нужна будет

• небольшая болгарка с отрезным кругом либо неширокое и неломкое полотно по металлу и защитная маска,
• плоская и крестовая отвертка,
• плоскогубцы,
• силиконовый герметик,
• если вы хотите установить автоматический сифон, то небольшая плоская отвертка и набор шестигранников,
• если у вас чугунная обвязка, то еще молоток.

А какой лучше марки выбрать новый сифон, читайте в статье на нашем сайте «Популярные марки сифонов для ванн: какой лучше?».

Если вы задумались, как поменять сифон под ванной, то знайте, что работа по его замене состоит из 3 этапов:

I этап – Демонтажные работы,

II этап – Замена сифона в ванной на новый,

III этап – Проведение гидроиспытаний.

Далее рассмотрим более подробно, как заменить сифон под ванной — каждый из этапов.

Демонтажные работы

Замена сифона в ванной должна начинается с работы по демонтажу:

Выкрутите с помощью плоскогубцев против часовой стрелки слив из пластика в ванне, а после и перелив.

Сливное отверстие после демонтажа сифона

Однако, если слив и перелив не пластиковые, а сделаны из чугуна, то:

1. Используя болгарку, наденьте защитную маску, чтобы в глаза не попали частички пыли и металла, и аккуратно сделайте надпилы по кругу слива.

    Важно!
   Глубина надпилов должна быть от 3 до 5 см. То же самое сделайте и с переливом

2. Возьмите молоток и с помощью него расшатайте сифон.
3. Вытащите сифон из отверстий в ванне, а после – из канализации.

Замена сифона в ванной на новый

Старый сифон снят: можно приступать к установке нового.

Наглядная схема, как подключить водяной затвор для ванн:

Схема подключения сифона под ванной

1. Смеситель.
2. Патрубок для смесителя.
3. Прокладка.
4. Гайка для фиксации.
5. Гибкая трубка.
6. Труба для воды.
7. Переливной узел.
8. Шланг для слива.
9. Сливная конструкция.
10. Компрессионное кольцо.
11. Муфта.
12. Сифон с двумя оборотами.

1.

1. Тщательно обработайте силиконовым герметиком поверхность прокладки.

   Важно!
   В комплекте есть еще одна прокладка, которую обрабатывать силиконом не нужно

2. Возьмите прокладку, обработанную силиконом, и установите ее отверстие слива, а после – вмонтируйте вторую. Убедитесь, что они надежно установлены.

2.3.

1) Разберите перелив, т. к. обычно все детали для него продаются уже собранными. В итоге у вас должно получиться 3 изделия: прокладка, решетка с болтом, шланг и конструкция с резьбой.

2) Сделайте герметизацию, чтобы монтаж сифона для ванны прошел качественно. Для этого:

• Тщательно смажьте силиконом посадочное место прокладки.
• Зафиксируйте прокладку на изделие с резьбой.
• Обработайте прокладку силиконом и сверху, что избежать контакта с водой.

3) Аккуратно растяните гофрированный шланг.

4) Наденьте на этот шланг гайку, которая должна быть в комплекте с сифоном.

5) Зафиксируйте деталь с резьбой.

Важно!
Убедитесь, что собрали все правильно и все соединения надежно закручены. Иначе, после установки сифона на ванну будут протечки

6) Аккуратно установите конструкцию из гофрированной трубы в отверстие перелива ванны, используя плоскую отвертку.

Важно!
В ходе этой работы не тяните сильно шланг. Иначе, гофрированные трубы повредятся, ведь они не отличаются высокой прочностью и надежностью

7) С внутренней части ванны установите решетку с болтом и как можно сильнее ее закрутите.

8) Вмонтируйте конец переливной трубы в отверстие слива и затяните пластиковую гайку. Перелив заменен.

9) Следующий шаг – это сборка сифона для ванны, как это сделать описано в самом начале нашей статьи.

10) Вмонтируйте готовую конструкцию к нижней части слива, как сделать установку сифона на ванну смотрите также выше.

Установка сифона завершена

Проведение гидроиспытаний

1. Налейте в ванну воды, чтобы проверить насколько качественно вы смогли сделать замену сифона под ванной.
2. Проверьте все соединения: они не должны протекать. Если нужно – затяните потуже элементы крепежа. А также посмотрите нет ли течи между ванной и переливом. Подробнее о том, как избавиться от течи водяного затвора, читайте в статье на нашем сайте «Течет сифон под ванной: что делать?».
3. Нагнитесь и проверьте с внешней стороны место слива. Иногда в этом месте может просачиваться вода. Если это так, то еще раз пройдитесь силиконовым герметиком.

Проверка работоспособности слива

Итак, теперь вы знаете, как заменить сифон под ванной. И если вы будете выполнять все строго по приведенной выше инструкции, то не только проделайте все правильно, но и довольно быстро. Удачи в сборке и проведении работ по монтажу сифона для ванной!

заменить и настроить в напольном унитазе устройство, виды и типы сифонного унитаза

Санузел – это неотъемлемая часть любого жилья, будь то квартира или частный дом. Почти все сталкиваются с необходимостью заменить сифон при ремонте или покупке нового при строительстве. Зачастую продавцы и покупатели ошибочно считают сифоном гибкую гофрированную трубу, по которой стоки попадают в канализацию. Сантехники подразумевают под термином «сифон» гидравлический затвор, препятствующий попаданию газов из канализации в помещение. Можно сказать, что все унитазы являются сифонными. Мы рассмотрим именно вариант, правильно именуемый выпускным патрубком для унитаза.

Типы унитазов

Классифицировать унитазы можно по разным параметрам, например, по типу выпуска воды из напольного унитаза.

• С горизонтальным выпуском. Они располагаются параллельно полу на высоте 18 сантиметров. Не исключен небольшой наклон, но только в сторону увеличения по мере стекания. Это самая распространенная схема разводки в странах Европы и СНГ.
• С вертикальным выпуском. Такой вариант располагается перпендикулярно полу. Канализационная труба в таком случае должна стоять строго вертикально. Такой схемой разводки пользуются в основном в США и Канаде. В России такой выпуск распространен в домах сталинской постройки, до которых еще не дошла очередь по капитальному ремонту.

• С косым выпуском. Этот вариант предполагает наклон канализационной трубы, к которой будет проходить подключение, под углом по отношению к полу в 15—30 градусов. Это самый распространенный вариант для России. Очень редко можно встретить импортную сантехнику с такими параметрами.
• С выпуском варио. Его еще называют универсальным. Можно сказать, что это разновидность унитаза с горизонтальным выпуском, только с важной особенностью. Он намного короче, благодаря чему можно использовать любые виды сифонов (патрубков). Это одна из самых популярных вариаций выпуска из унитаза.

Перед покупкой унитаза нужно обратить внимание на вход в канализацию для возможности последующего оптимального расположения сантехники.

Вертикальный выпуск невозможно будет совместить с горизонтальным или косым подключением, в свою очередь, для косого входа лучше подобрать унитаз с аналогичным или универсальным выходом.

Типы сифонов

Патрубки можно разделить на несколько видов исходя из их конструкции.

• Не изгибающийся. Это жесткий сифон, применяющийся только в случаях, если разница между выходом унитаза и входом в канализацию составляет не больше десяти градусов. Такие патрубки – прямые либо изогнутые. Чтобы выбрать этот вариант, нужно установить унитаз на предполагаемое место монтажа и замерить расстояние и угол выхода унитаза по отношению ко входу в канализацию.
• Не изгибающийся со смещенным эксцентриком. Благодаря ему можно соединить унитаз и канализационную трубу с разницей входа-выхода до двух сантиметров.

• Шарнирно-поворотный. Такой вид сифонов подходит для унитазов с косым выводом. Они могут поворачиваться до пятнадцати градусов. Это самый дорогой вариант сифона.
• Гофрированные патрубки. Самый дешевый и распространенный вариант. Он считается универсальным. С его помощью можно соединить унитаз и трубу канализации практически под любым углом. У этого варианта есть существенный недостаток: из-за гофрированной поверхности он может накапливать отложения. Сантехники советуют использовать его только при невозможности установить другой вариант сифона. Отремонтировать его в случае поломки нельзя – только заменить.

Устройство сифона

У всех патрубков без исключения есть эластичная манжета, которая надевается на выпуск унитаза. Её предназначение состоит в обеспечении герметичного соединения сифона и унитаза. Также она позволяет изменить угол патрубка по отношению к унитазу путем его смещения.

В продаже имеются дополнительные манжеты без сифонов, которые можно присоединить к уже имеющимся. В таком случае угол наклона входа-выхода станет больше.

Есть еще один тип манжет – они применяются, когда отверстия выхода унитаза и входа канализации находятся рядом в одной плоскости. В таком случае можно обойтись вовсе без сифона.

Это идеальный вариант для вертикальной и горизонтальной схем.

Материал изготовления

Встречаются две разновидности сифонов для унитазов – пластиковые и чугунные. Последние почти вышли из употребления, их вытеснил с рынка более дешевый и функциональный аналог из пластика.

Как установить

Рассмотрим процесс установки сифона на примере гофрированного.

Для этого понадобится:

• герметик;
• льняная ткань;
• патрубок.

Первым этапом будет расположение унитаза. Его необходимо поставить на предполагаемое место эксплуатации и закрепить на полу. Внутренняя часть выхода из унитаза должна быть ровной и чистой. Если там находятся остатки цемента, их необходимо аккуратно удалить, избегая повреждений раструба, после необходимо вытереть поверхность сухой тряпкой. Те же действия необходимо провести с канализационным входом.

Вторым этапом манжету гофры растягивают и надевают на выпуск. Резиновый уплотнитель принимает прежний вид, стоит его только отпустить. После нужно прикрепить гофру на вход канализационной трубы.

Третий этап заключается в герметизации соединений. Выход из унитаза и канализационный вход обрабатывают герметиком. Это делается для того, чтобы исключить протечку и не дать запахам из канализации проникнуть в помещение.

Может случиться так, что канализационная труба сделана не из современного полимера диаметром 11 сантиметров, а все еще советская, чугунная. Такое можно встретить в старых домах советской постройки. Для того чтобы установить сифон в чугунную трубу, его нужно будет обмотать просмоленным волокнистым материалом, например, льном.

При желании можно использовать силиконовый герметик, но перед этим нужно будет очистить внутреннюю поверхность чугунной трубы. Это делается для лучшего сцепления поверхности с герметиком и чтобы исключить протечки и попадания газов из канализации в помещение.

В последнюю очередь необходимо настроить и отрегулировать подачу воды в бачок унитаза.

Советы по выбору и уходу

С выбором сифона для унитаза можно справиться и самостоятельно, но если вы сомневаетесь, не стоит пренебрегать помощью консультантов.

Чтобы подобрать оптимальный вариант, необходимо знать:

• расстояние от выхода унитаза до канализационного входа;
• диаметр выхода-входа;
• расположение входа канализации относительно выхода унитаза.

Особое внимание стоит обращать на толщину патрубка. Чем она больше, тем дольше прослужит сифон.

Лучше отдать предпочтение импортным производителям из Чехии, Англии и Италии. Несмотря на высокую цену, замена для такого патрубка может потребоваться только через 10-15 лет.

Сигналом для замены патрубка может послужить обнаружение того, что он течет.

Многие задаются вопросом, чем промыть сифон при засоре. На этот случай в магазине можно приобрести специальное средство, но не стоит использовать слишком агрессивные химикаты, так как они могут разрушать пластик.

О том, как правильно подключить унитаз к канализации, смотрите далее.

Установка сифона для раковины в Москве

Если требуется выполнить монтаж сифона для раковины, оставьте заявку на сайте Юду. Вы в течение 10-20 минут найдете профессионального мастера, который качественно выполняет любые сантехнические работы. Цена на установку и подключение нового оборудования согласовывается лично с исполнителем.

Когда нужно поставить сифоны, мастера детально изучают систему трубопровода и подбирают наиболее подходящие устройства, среди которых выделяют гофрированные, трубные и бутылочные.

Гофрированные сифоны и их комплектация

Такая конструкция является достаточно распространенной и выглядит как складчатая трубка из пластика, которая хорошо гнется. При подключении ее сгибают, таким образом получается водяной затвор. При этом изгиб надежно фиксируется пластиковыми хомутами. К преимуществам такой детали относится ее подвижность. В результате чего раковины в вашем доме могут быть смещены в другое место без дополнительных работ. Растягивающаяся деталь просто занимает необходимое положение.

Комплект, необходимый для установки гофрированных сифонов, включает в себя следующие детали:

• Манжета из пластика
• Гайки для крепежа
• Выпускной патрубок
• Резиновая прокладка
• Винты для стягивания (нержавеющие)

Выполняя монтаж гофрированных сифонов, мастера используют специальные трубы из гофры, которые больше всего подходят для раковины.

Мастера, подключающие сифоны, применяют современный инструмент и специальный пластичный герметик. Зачастую в раковине используется средство без запаха, имеющее в своем составе силикон.

Особенности трубных и бутылочных сифонов

Трубная конструкция выполнена из прочного материала, что свидетельствует о длительном сроке ее эксплуатации. Она имеет форму изогнутой трубы. Крепится между выходом раковины и канализационным раструбом. Конструкция занимает достаточно много места и не всегда поддается чистке, поэтому не все ее выбирают.

Бутылочная конструкция сифона отличается простотой устройства. Деталь по форме напоминает колбу, которая отсоединяется снизу, если предстоит выполнить прочистку. В центре расположена специальная труба. Таким образом, вода все время находится внутри емкости, в результате образуя гидрозатвор. Механизм достаточно простой в обслуживании. При необходимости очистки его демонтируют под раковиной, раскручивают и промывают под напором воды.

Подготовка к установке сифона

При покупке нового механизма стоит посоветоваться со специалистом. Выбор новых сифонов зависит от размеров подсоединения к канализационным патрубкам. Стоит обратить внимание на следующие показатели:

• Модель
• Материал конструкции
• Размер
• Прочность
• Диаметр

Перед покупкой замерьте диаметр излива старого механизма и выберите новый с аналогичными характеристиками. Если у вас это не получается, мастер подберет специальную переходную уплотнительную манжету.

Также можно приобрести универсальные сифоны. Они подходят под различный диаметр патрубка. Такая конструкция для раковины оснащена специальными изливами в виде ступенек, включающих все размеры сифона под раковину.

Подготовка подразумевает работу по демонтажу старой конструкции и очистке патрубка. Если мастера выполняют замену детали старого образца, который изготовлен из чугуна и закреплен в цемент, – используется молоток и стамеска. Они позволяют очистить патрубок от остатков цемента.

Что включает в себя установка сифона под раковину

После того, как раструб был подготовлен к дальнейшей работе, его на время закрывают специальной заглушкой. Новая деталь вынимается из упаковки и еще раз проверяется на качество и отсутствие заводского брака. На сифоне не должно быть заметно каких-либо сколов. После этого механизмы раскладываются в последовательности их установки.

Монтаж деталей для раковин осуществляется в определенном порядке. В канализационный патрубок мастер ставит специальную манжету, которая смазывается герметиком, после чего ее закручивают. На патрубок для отвода надевается пластиковая гайка и конусная прокладка. Мастера, выполняющие установку под раковину, следят за тем, чтобы конусная прокладка была расположена на некотором расстоянии от края. Затем патрубок помещается в колбу и вручную затягиваются гайки, чтобы не повредить всю конструкцию.

Специальную гайку для стягивания мастера прикрепляют к трубе выхода, после этого закрепляют ее на сифоне. На обратный конец крепится конусная прокладка, и труба помещается в отверстие канализации.

Кроме того, при установке сифонов в сливное отверстие также помещается специальная прокладка, сверху которой крепится сетка из металла. Затем вставляется длинный винт и закручивается патрубок. Проделывая эту работу, специалисты внимательно следят за тем, чтобы не было перекосов.

Мастера выполняют работу в соответствии с установленными правилами:

• В местах соединения применяются конусообразные прокладки
• Патрубок размещается в сифоне не более чем на 5 см
• Патрубок располагают так, чтобы он не перекрывал сечение сифона к раковине

На завершающем этапе крепления сифонов производится запуск воды в системе. Мастер понемногу открывает кран и проверяет его на предмет отсутствия протечек. Если они становятся заметны, выполняется обработка герметиком. Затем проводится очередное тестирование.

Преимущества заказа услуги на платформе Юду

Установка сифона на раковину – это услуга, которую вы закажете на Юду в любое время. Вы можете самостоятельно выбрать исполнителя. Сделать это поможет информация, представленная в личном профиле – рейтинг и отзывы о ранее выполненной работе. Вы можете быть уверены в надежности сотрудничества с исполнителями YouDo.

Как установить сифон на мойку или умывальник

Гибкие сливные шланги устанавливаются на кухонные мойки, умывальники, ванны и другое сантехническое оборудование. Гибким сливным шлангом можно заменить устаревший сифон или гибкий сливной шланг на умывальнике или мойке.

Сливной шланг необходимо монтировать так, чтобы образовался гидрозатвор. Высота гидрозатвора должна быть не менее 5 см, этого будет достаточно, чтобы неприятный запах из канализации не проник вам в ванную или кухню. Гидрозатвор делает путем загибания слива в виде крючка, таким образом вода будет стоять и препятствовать попаданию запахов.

Установка сифона на мойку

Шаг 1. Приобретите в магазине сантехники гибкий сливной шланг необходимого диаметра и длины.

Шаг 2. Вложите уплотнительные кольца и прокладки внутрь пластмассовой гайки на конце сливного шланга. Если прокладок и уплотнений в комплекте нет забудьте приобрести их отдельно. Заранее уточняйте это у продавца.

Шаг 3. На сливе затяните гайку гибкого шланга. Закручивать следует осторожно, иначе вы можете сломать пластиковую гайку.

Шаг 4. Вставьте муфту плотно в сливную трубу и придайте шлангу форму сифона (сделав гидрозатвор) — согните его крючком, так чтобы был перепад высот и образовалось место для гидрозатвора.

Шаг 5. Наденьте на сливной шланг специальный фиксатор, который идет в комплекте, чтобы шланг сохранил форму и гидрозатвор не распрямлялся.

Какой слив у вас, пластиковый сифон или из нержавейки? Пластиковый имеет гофрированную форму, а значит может задерживать нечистоты, из нержавейки как правило это стальные трубки через которые стоки хорошо уходят в канализационный стояк.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Как установить сифон на кухне – сборка узлов и комплектующих, советы по монтажу

Частые засоры, медленный слив воды, протечки и проникновение канализационных запахов в помещение – все это говорит о том, что кухонной мойке требуется неотложная помощь. В большинстве случаев подобные проблемы бывают обусловлены некачественным монтажом или поломкой сифона. Для его замены совсем не обязательно вызывать профильных специалистов коммунальной службы, так как установить сифон на кухне можно вполне самостоятельно.

Виды сифонов и правила выбора

Функциональное предназначение сифонов состоит, прежде всего, в защите от проникновения неприятных запахов в помещение из внутридомовой канализационной системы. Несмотря на кажущееся многообразие моделей, принцип действия приспособлений практически одинаков. При отводе использованной воды из различных санитарных приборов, часть ее остается внутри сифона, образуя водную пробку, препятствующую возникновению посторонних запахов и шумов при пользовании канализацией. Подобные изделия представлены следующими видами:

• гибким гофрированным шлангом S-образной формы;
• трубной конструкцией U-образной формы;
• элементом бутылочной формы.

Основным недостатком конструкции первых двух типов сифонов является отсутствие ревизии, что в значительной мере затрудняет проведение профилактических работ при их обслуживании в процессе эксплуатации. Такие сифоны чаще всего находят применение для умывальников в туалетных и ванных комнатах. Для кухонной мойки более практичным считается использование изделий бутылочной формы. Их разборной корпус позволяет периодически прочищать емкость гидравлического затвора от скапливающихся остатков пищи и жировых наслоений на стенках сифона.

Определяющим критерием в выборе того или иного вида бутылочных сифонов является, прежде всего, сама конструкция мойки. В ней может быть предусмотрено дополнительное сливное отверстие в верхней части боковой стенки, служащее для предотвращения перелива воды через край при максимальном заполнении емкости. В этом случае стоит обратить внимание на сифоны с дополнительным переливным патрубком.

Для сдвоенных моек подсоединение к канализационной системе может предусматривать наличие одного общего или двух отдельных сифонов для каждого резервуара. Такие конструкции отличаются несколько усложненной коммуникационной разводкой.

Установка сифона на кухне предоставляет возможность подключения к его сливному патрубку расположенную рядом посудомоечную или стиральную машину. Такая дополнительная опция значительно облегчает процесс подсоединения бытовой техники к канализации, поэтому при выборе подходящего изделия этот момент также не стоит упускать из вида.

При подборе сифона немаловажное значение имеет диаметр его сливного патрубка. Максимально возможный для той или иной модели кухонной мойки размер отверстия обеспечит более быстрый слив утилизируемой воды и предотвратит частые засорения.

Основные узлы и комплектующие элементы

Выпускаемые сегодня бутылочные сифоны имеют довольно стандартный вид и представляют собой конструкцию, состоящую из нескольких основных узлов.

1. Защитная металлическая сетка с декоративным никелированным покрытием.
2. Переливной патрубок.
3. Дополнительный отвод для подсоединения посудомоечной или стиральной машины.
4. Корпус сифона.
5. Отводной патрубок для соединения с канализационной системой.
6. Силиконовая прокладка, обеспечивающая герметичность резьбового соединения разборного корпуса сифона.
7. Накидные гайки.

Помимо этого, в комплектность изделия входят гибкие гофрированные шланги, прокладки под накидные гайки и несколько металлических винтов для крепления.

Подавляющее большинство подобной продукции производится из пластика. Поэтому перед тем, как поменять сифон на кухне, следует удостовериться в целостности всех его узлов. Прежде всего, корпус изделия не должен иметь скрытых трещин. Это можно легко проверить, налив в его емкость немного воды. Также, внимание стоит обратить, на насечку резьбы пластмассовых деталей, ее рельефность, отсутствие видимых вмятин и заусениц.

Сборка сифона

Установка или замена сифона на кухне предусматривает наличие некоторых дополнительных материалов и инструментов, необходимых для работы. В большинстве случаев они всегда находятся под рукой у домашнего мастера:

• отвертка;
• плоскогубцы;
• изоляционная лента из полимерного материала;
• силиконовый герметик.

Несмотря на практически полное отсутствие давления воды в сливной системе кухонной мойки, многие специалисты, тем не менее, настоятельно советуют использовать водостойкий герметик, специально предназначенный для производства сантехнических работ. Составом необходимо обработать все резьбовые соединения изделия, а также устанавливаемые прокладки.

Применение герметика является обязательным условием для качественной сборки сифона!

Производить сборку требуется в точном соответствии и в строго указанном порядке, определяемом прилагающейся инструкцией. При этом необходимо придерживаться следующих рекомендаций:

• собранное изделие желательно разобрать, чтобы убедиться в наличии всех деталей и прокладок;
• на соединяемых элементах не должно быть загрязнений или заусениц, препятствующих их плотному прилеганию;
• при завинчивании нижней крышки сифона не стоит прикладывать чрезмерных усилий, поскольку этим можно легко сорвать резьбу или продавить прилагающуюся прокладку.

Чтобы проверить качество сборки сифона на предмет протечки, нужно налить в него небольшое количество воды. При отсутствии подтеков на нижней крышке, можно смело приступать к его установке.

Монтаж собранного сифона

В случаях замены ранее установленного изделия, потребуется его предварительный демонтаж. Перед тем как разобрать сифон на кухне, под раковину необходимо поставить какую-либо емкость для слива оставшейся воды. Затем с помощью отвертки следует открутить крепежный винт, удерживающий сливную декоративную решетку на дне мойки. После отсоединения выпуска от канализации, сифон можно будет окончательно снять.

Чтобы установить новый прибор, прежнее посадочное место кухонной мойки необходимо тщательно очистить от загрязнений и жировых наслоений. Также нужно будет проверить состояние резиновой уплотнительной муфты на раструбе отвода канализационной системы, которую рекомендуется, все же, заменить на новую муфту. При этом совсем не лишней окажется профилактическая прочистка и самого канализационного лежака.

Монтаж собранного сифона производится в следующей последовательности:

• в сливное отверстие мойки, с предварительно установленной резиновой прокладкой, вставляется выпускной патрубок, на который винтом крепится декоративная решетка;
• снизу выпуск плотно притягивается к мойке посредством накидной гайки;
• собранный сифон одевают на оконечную часть патрубка, после чего второй накидной гайкой соединяют элементы в единую конструкцию;
• при наличии переливного отверстия в мойке, его соединяют с соответствующим выпуском сливного патрубка с помощью прилагающегося гибкого шланга;
• к отводному выпуску сифона, расположенному на боковой стенке корпуса, подсоединяют отводной гофрированный шланг, ведущий к канализационной системе кухни. Для этого используют еще одну накидную гайку;
• на заключительном этапе производят подключение к канализационной трубе посредством переходной уплотнительной муфты, поскольку сопрягаемые детали имеют различный диаметр.

По окончании монтажа выполняют первичную проверку собранной конструкции путем наполнения кухонной мойки водой.

Если в сифоне предусмотрены дополнительные отводы для подключения бытовой техники, их необходимо предварительно закрыть специальными заглушками!

При отсутствии утечек, приступают к подсоединению сливных шлангов стиральной или посудомоечной машины, после чего монтаж сифона можно считать законченным.

Несколько простых советов

Эксплуатация самотечной канализации требует соблюдения определенных правил. Задаваясь вопросом, как правильно установить сифон на кухне, следует учитывать некоторые нюансы, хорошо известные профессионалам:

• гибкий сливной шланг, ведущий от сифона к канализационной трубе, устанавливается минимально возможной длины, без лишних изгибов;
• уклон канализационного лежака диаметром 50мм может составлять не менее 0,03, то есть 30мм на каждый погонный метр трубы, что обеспечит нормальный сток воды в системе;
• при подсоединении к сифону сливных шлангов от бытовой техники, их необходимо дополнительно закрепить на соответствующих патрубках хомутами. Такая мера предосторожности предотвратит непредвиденный срыв шланга в результате повышения в нем давления, создающегося в системе слива работающей техники.

В заключение остается добавить, что надлежащий уход и регулярная профилактическая очистка сифона от накопившихся загрязнений значительно продлит срок его эксплуатации и исключит дискомфорт при пользовании кухонной мойкой.

Руководство по установке — Сифон 0,8

Поддержка Python 2.7

Осенью 2019 года мы прекратим поддержку Python 2.7. Это следует за движением от другие пакеты в научной экосистеме Python. В том числе:

Последний выпуск Siphon до этого времени (весна или лето 2019 г.) будет последним, поддержка Python 2.7. Эта версия Siphon , а не , получит долгосрочную поддержку или дополнительные выпуски исправлений ошибок после следующего второстепенного выпуска.Пакеты для этой версии будут остаются доступными на Conda или PyPI.

Требования

В общем, Siphon пытается поддерживать второстепенные версии зависимостей, выпущенных в течение последних двух годы. Для самого Python это означает поддержку двух последних второстепенных выпусков, а также в настоящее время поддерживает Python 2.7.

Siphon в настоящее время поддерживает следующие версии обязательных зависимостей:

• запросов >= 1,2
• число >= 1.8.0
• протобуф >= 3.0.0
• красивый суп4>=4.6
• панды

Инструкции по установке

для NumPy можно найти по адресу:

.

https://www.scipy.org/scipylib/download.html

Установка

Самый простой способ установить сифон через pip :

Исходный код также можно загрузить с GitHub. От база исходного каталога, запустить:

Это приведет к сборке и установке Siphon в вашу текущую установку Python.

Примеры

Исходный код Siphon поставляется с набором примеров в каталоге examples/.

Эти примеры также можно увидеть в документации в Примерах сифона.

---

© Авторское право 2018, Siphon Contributors. Последнее обновление: 14 августа 2018 г., 21:17:04.

Создан с помощью Sphinx с использованием темы, предоставленной Read the Docs.

Вам нравится пользоваться сифоном? Скажи спасибо!

сифон · PyPI

Описание проекта

Автор этого пакета не предоставил описание проекта

Скачать файлы

Загрузите файл для своей платформы.Если вы не уверены, что выбрать, узнайте больше об установке пакетов.

Напильники для сифона, версия 0.9

Имя файла, размер	Тип файла	Версия Python	Дата загрузки	Хэши
Имя файла, размер сифон-0. 9.tar.gz (4,4 МБ)	Тип файла Источник	версия Python Никто	Дата загрузки 7 марта 2021 г.	Хэши Вид
Имя файла, размер сифон-0.9-py2.py3-нет-любой.whl (69,2 КБ)	Тип файла Рулевое колесо	версия Python py2. py3	Дата загрузки 7 марта 2021 г.	Хэши Вид

Установка HEAT SIPHON®

Общие сведения об установке:

РАСПОЛОЖЕНИЕ

Heat Siphon® нуждается в свежем воздухе, поэтому он должен располагаться на открытом воздухе — НЕТ НАСОСНЫХ КОМНАТ ИЛИ НАВЕСОВ (для установки внутри помещений свяжитесь с заводом-изготовителем), и он должен располагаться после насоса и фильтра и перед любыми хлораторами.НЕ УСТАНАВЛИВАЙТЕ С СИСТЕМОЙ ДЛЯ ОЧИСТКИ ПОЛА В ОДНОМ КОНТУРЕ НАСОСА.

САНТЕХНИКА

Heat Siphon® подключается прямо к циркуляционной системе фильтра вашего бассейна или спа. точно так же, как длина трубы из ПВХ. И НЕ ТРЕБУЕТСЯ МЕДНЫХ ТРУБ РАДИАТОРА. Просто вставьте стандартную трубу из ПВХ диаметром 1,5″ или 2″ сортамента 40 непосредственно в радиатор Heat Siphon®. теплообменник (2 дюйма, требуется переходник с внутренней резьбой). НЕ УСТАНАВЛИВАТЬ С СИСТЕМАМИ ДЛЯ ОЧИСТКИ ПОЛА В ОДНОМ КОНТУРЕ НАСОСА.

ПРОВОДКА

Электроэнергия 220 В переменного тока от специального автоматического выключателя является единственным «топливом», необходимым для питания устройства.

ПРЕДОСТЕРЕЖЕНИЕ: ДЛЯ ЭТОГО ОБОРУДОВАНИЯ ТРЕБУЕТСЯ ПИТАНИЕ НА 220 В ОТ ВЫДЕЛЕННОЙ ВЫКЛЮЧАТЕЛЬ. ВСЮ ЭЛЕКТРИЧЕСКУЮ ПРОВОДКУ ДОЛЖЕН ВЫПОЛНЯТЬ ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ ЭЛЕКТРИК. В СООТВЕТСТВИИ С МЕСТНЫМИ СТРОИТЕЛЬНЫМИ НОРМАМИ.

ЧТО ВАМ НУЖНО:

• МИНИМАЛЬНЫЙ РАСХОД ВОДЫ НАСОСА ДЛЯ БАССЕЙНА 25 ГАЛЛ/МИН (МАКС. 80 ГАЛЛ/МИН) —
  ПРИМЕЧАНИЕ — НАСОСЫ С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ. Необходимо установить МИН. СКОРОСТЬ, эквивалентную 30 гал/мин.
• СПЕЦИАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ЦЕПИ НА 220 В ПЕРЕМЕННОГО ТОКА (ВСЕ Бытовые тепловые сифоны) модели)

ЧТО НЕ ТРЕБУЕТСЯ:

• НЕТ КОНТРОЛЬНОЙ ЛАМПЫ, ЧТОБЫ ЗАДУВАТЬ И ПОВТОРНО ЗАЖИГАТЬ
• НЕТ ПЛАМЕНИ ИЛИ ГОРЯЧИХ ГАЗОВЫХОДОВ
• ОТСУТСТВИЕ ВЗРЫВООПАСНОСТИ
• ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ИЛИ ЗАКАПЫВАТЬ ГАЗОПРОПАННЫЕ ИЛИ НЕФТЕПРОВОДНЫЕ ЛИНИИ
• НЕТ РЕЗЕРВУАРОВ ДЛЯ ГАЗОВОГО ПРОПАНА ИЛИ МАСЛА НАД ИЛИ ПОД ЗЕМЛЕЙ
• ОТСУТСТВИЕ МЕДНЫХ РАДИАТОРА ДЛЯ ПРЕДОТВРАЩЕНИЯ ПЛАВЛЕНИЯ ТРУБЫ ИЗ ПВХ
• ОТСУТСТВИЕ ВЕТРОЗАЩИТЫ ДЛЯ ПЛАМЕНИ ГОРЕЛКИ УКРЫТИЯ
• БЕЗ НЕВИДИМЫХ СОЛНЕЧНЫХ КОЛЛЕКТОРОВ

ВНИМАНИЕ: Сделай сам: ПОЗВОНИТЕ НА ЗАВОД, ЧТОБЫ ПОСМОТРЕТЬ ЕСЛИ ВЫ МОЖЕТЕ УСТАНОВИТЬ САМОСТОЯТЕЛЬНО.Многие специалисты по торговле сантехникой или опыт строительства есть фон.

HEAT SIPHON® Установка-сантехника

Эксклюзивный полнопоточный титановый теплообменник Heat Siphon не требует специальных сантехнических устройств или байпаса. Падение давления воды составляет менее 1 1/2 фунта на кв. дюйм при 80 галлонах в минуту.

Поскольку нет остаточного тепла или температуры пламени, для теплового сифона не нужны медные трубы радиатора. Трубу из ПВХ можно ввести прямо в агрегат.

Теплообменник теплового сифона полностью изготовлен из ПВХ и позволяет подсоединяйте ЛИБО к 1,5- или 2-дюймовым трубам из ПВХ Schedule 40 для бассейнов или трубопроводов для фильтрации спа.

Впускное и выпускное водяные соединения имеют внутренний диаметр 1,5 дюйма для обеспечения скольжения. (приклейте) фитинг к 1,5-дюймовой трубе и 2-дюймовую наружную трубную резьбу по внешнему диаметру для подключения к 2-дюймовой трубе sch 40 с помощью 2-дюймового переходника с внутренней резьбой Schedule 40 муфта или муфта. Оба поддерживают трубу внутри отверстия до упора в жару. обменник для устранения любого падения давления.

Уделите серьезное внимание установке быстросъемных фитингов на входе и выходе агрегата, чтобы облегчить слив агрегата для подготовки к зиме и обеспечить более легкий доступ в случае необходимости обслуживания.

ПРИМЕЧАНИЕ: НЕ СОВМЕСТИМ С СИСТЕМОЙ ДЛЯ ОЧИСТКИ ПОЛОВ

Не устанавливайте тепловые сифоны в тот же насос или водопроводный контур, что и любые СИСТЕМЫ ДЛЯ УБОРКИ ПОЛА. Это аннулирует вашу гарантию. Известно, что повреждение от гидравлического удара может произойти при подключении к одной и той же петле. Особенно с большим насосом и трубой диаметром 2 дюйма или больше.

Используйте отдельный насос и сантехнический контур для всех систем мытья пола — они должны быть независимы от трубопроводов отопления.



Сантехника для нескольких единиц

Единственная разница между установкой ОДНОГО теплового сифона и МНОЖЕСТВА тепловых сифонов на ОДНОМ БАССЕЙНЕ САНТЕХНИКА. Для каждого теплового сифона по-прежнему требуется собственная выделенная цепь. автоматический выключатель и все правила по расположению, соединению и подключению одного теплового сифона относится ко ВСЕМ.

Существует всего четыре правила подключения нескольких тепловых сифонов:

1. УБЕДИТЕСЬ, ЧТО КАЖДЫЙ ТЕПЛОВОЙ СИФОН ПОЛУЧАЕТ не менее 30–80 галлонов воды в минуту. поток.
2. СОЕДИНИТЕ ИХ ПАРАЛЛЕЛЬНО — не соединяйте выход теплового сифона с входом. любого теплового сифона.
3. СДЕЛАЙТЕ В КАЖДОМ КОНТУРЕ одинаковую длину хода по воде. Это, естественно, помочь сбалансировать скорость потока для каждого блока.
4. По возможности поставить комплект запорной арматуры и расходомер на каждом блоке для облегчения обслуживания без отключения системы, как а также подтверждение / балансировка скорости потока для каждого теплового сифона.

Соблюдение этих правил просто для систем с ДВУМЯ единицами, но становится несколько труднее. усложняется по мере роста количества единиц.Это все еще легко, если вы не забудете БАЛАНСИРОВАНИЕ КАЖДАЯ ЦЕПЬ. Это означает, что расстояние, которое проходит вода, одинаково для каждого нагрева. Сифон от коллектора отводной трубы обратно к коллектору коллекторной трубы

Например, одна из самых крупных многоблочных установок, которая в настоящее время насчитывает более десяти лет — это общественный бассейн в городке Крэнберри, штат Пенсильвания, в котором есть двенадцать тепловых сифонов. Коллекторы подачи и возврата воды имеют диаметр 6 дюймов. график 40 PVC, и это разветвляется на три питателя диаметром 4 дюйма, которые питают каждый из трех банков по четыре тепловых сифона.Каждый отдельный вход и выход теплового сифона использует Труба из ПВХ диаметром 1,5 дюйма. Обратный путь такой же, как и в обратном направлении.

ПОЖАЛУЙСТА, ПОЗВОНИТЕ НАМ, ЕСЛИ ВАМ НУЖНА ПОМОЩЬ В НЕСКОЛЬКИХ САНТЕХНИКАХ

Основы антисифонного клапана | ЛодкаUS

3. Клапан часто представляет собой резиноподобный джокерный клапан (также называемый утконосым клапаном) или мембранный клапан. Каждый из них должен перейти в открытое положение, когда поток воды прекратится, чтобы впустить воздух через вентиляционное отверстие, чтобы избежать сифона.Когда вода течет (например, при прокачке головки или работающем двигателе), клапан должен быть закрыт, чтобы вода не вытекала из отверстия для воздуха в верхней части вентиляционного отверстия.

4. Джокерный клапан осторожно вытащите, стараясь не порвать. Проверьте на разрывы или деформации. Часто вам придется заменять его, потому что он будет жестким из-за кальция и других отложений, хотя вы можете аккуратно очистить их. Продувание воздухом низкого давления может помочь.

5.Для мембранного клапана: скорее всего, это гибкая резиноподобная мембрана, которая открывается и закрывается на раме из нержавеющей стали. Возможно, потребуется снять несколько болтов, чтобы снять седло клапана. Замените клапан, если он деформирован, тугоподвижен, порван или имеет какие-либо другие признаки плохой работы. Иногда достаточно просто почистить. Очистите область, в которой он сидит. Может помочь небольшая кисть, но часто это можно сделать и пальцами.

6. Для других клапанов: Некоторые клапаны имеют подпружиненный шар или заслонку на шарнире или другом устройстве или поплавке, предназначенном для этой цели. Очистите все пружины и поверхности или другие компоненты в соответствии с инструкциями производителя. Проверьте наличие дефектов компонентов. Смажьте, но только продуктом, рекомендованным производителем. Если есть вопросы, замените клапан.

7. Если у вас есть вентиляционная труба, ведущая за борт, очень важно следить за тем, чтобы она не была засорена (например, насекомыми), так как это может иметь тот же эффект, что и клапан, остающийся закрытым, что позволяет сифонному потоку.

8.Если клапан выйдет из строя, последствия могут быть ужасными. Я и другие люди иногда снимали клапан с контура в системе двигателя (НЕ выпускной патрубок) и устанавливали шланг от вентиляционного отверстия в петле к вентиляционному отверстию за бортом, где хорошо видно небольшое количество отводимого потока воды. когда двигатель работает. При таком расположении можно не беспокоиться о зависании клапана. Вентиляционный проход всегда открыт. И вы можете легко сказать, когда вода течет и когда она останавливается.Этот поток, однако, не должен быть такого объема, чтобы он неблагоприятно влиял на охлаждение выхлопных газов.

9. Регулярные промывания головы уксусом помогут уменьшить любые отложения.

Водосливные сифонные системы для озер и прудов

Barry W. Smith | Первоначально опубликовано в журнале GameKeepers: Farming for Wildlife Magazine. Чтобы подписаться, нажмите здесь.

Осень — отличное время года, чтобы задуматься о любых строительных работах на вашем озере или пруду.Обычно это самое засушливое время года, и уровень воды часто ниже нормы. Это прекрасное время, чтобы подумать об углублении береговой линии, строительстве пирса, строительстве лодочной рампы или установке сифона для водосброса.

На концах выпускных труб есть колено, которое
помогает аэрировать бескислородную воду, которая вытягивается со дна пруда
во время сильных дождей, а
предотвращает размывание дыры под плотиной. Сток
также выходит за основание плотины
, что предотвращает угрозу целостности плотины
во время высоких потоков.

Сифоны для водосброса — отличное дополнение к вашему озеру, если ваш основной водосброс — это труба, проходящая через плотину или аварийный водосброс. Многие пруды и озера, построенные в 50–70-е годы, имели первичные водосбросы, состоящие из труб, проходящих через дно плотины, и вертикальных стояков, построенных из гофрированного металла, срок службы которых составлял 25–30 лет. У многих из этих озер были проблемы с изношенными стояками, которые протекают и не позволяют озеру поддерживать уровень воды. Эти саморегулирующиеся сифоны легко монтируются без слива воды из озера.Осень — идеальное время для завершения этого проекта.

Водосливные сифоны имеют много преимуществ, первое из которых, если они правильно сконструированы, включаются и выключаются автоматически. Конструкция водосброса состоит из трубы, проходящей через плотину, дно трубы находится на нормальной отметке бассейна. Озерная сторона трубы наклонена ко дну на глубину, которая позволяет отводить воду со дна озера во время половодья. Это улучшает качество воды, поскольку ливневые стоки обычно полны взвешенных отложений, растворенных твердых частиц, а температура ливневых стоков часто ниже, чем у поверхностных вод, что делает их слоями на дне.Это сохраняет чистоту воды в верхнем слое озера, обеспечивая больше пищи для рыб и предоставляя больше возможностей для других развлекательных мероприятий, таких как плавание и катание на лодках летом.

Труба на задней стороне плотины должна быть на треть длиннее, чем на передней стороне, чтобы сифон работал правильно. Эту трубу можно закопать в задней части плотины, чтобы участок можно было скашивать трактором и кустарниковым боровом. Это также предотвратит разрушение трубы под воздействием ультрафиолетовых лучей солнца.

Ключом к успеху этой сифонной системы является воздушник, установленный на берегу озера с отверстием на нормальном уровне воды. Когда вода начинает подниматься, она перекрывает вентиляционное отверстие, а когда труба наполняется водой, автоматически включается сифон. Как только вода сливается до нормального уровня, вентиляционное отверстие открывается, и сифон автоматически останавливается. На схеме показаны детали конструкции.

Бобби Гейтс, изображенный здесь, установил сотни этих сифонных систем
, работая в Службе охраны природных ресурсов
Министерства сельского хозяйства США.Правильный размер сифона
определяется размером озера и его водоразделом,
по Гейтсу. Это очень важно для правильной работы сифона
и отвода избыточного стока, чтобы предотвратить попадание воды из
через аварийный водосброс, за исключением случаев
25-летних дождей.

Размер сифона обычно определяется размером озера и его водораздела. Существует ряд публикаций, которые могут помочь определить размер трубы в зависимости от того, сколько ливневых стоков имеет озеро, то есть разница в высоте полного бассейна и высоте аварийного водосброса.В идеале вам нужна труба, достаточно большая для отвода воды, которая может образоваться во время 25-летнего дождя, прежде чем вытечет из аварийного водосброса.

Бобби Гейтс, долгое время работавший в Службе охраны природных ресурсов Министерства сельского хозяйства США, руководил сотнями систем сифонных водосбросов на озерах и прудах всех размеров. «Есть несколько деталей конструкции, которые очень важны». говорит Гейтс. «Задняя труба должна быть установлена ​​под углом, чтобы сток был в стороне от основания плотины, защищая целостность плотины.Кроме того, к концу нагнетания следует прикрепить колено 45, чтобы помочь аэрировать воду и предотвратить выдувание отверстия из-за давления нагнетания. Если вы планируете косить в районе выброса, труба должна быть защищена рядом металлических столбов забора, чтобы защитить ее от вреда от кустарниковых боровов». Гейтс также отмечает, что сифоны, построенные на озерах в климате более холодном, чем юго-восточный, должны иметь дренажное отверстие, просверленное в колене, чтобы предотвратить его замерзание и закупорку конца выпускной трубы.

Сифонные водосливы также могут использоваться для понижения уровня озер с целью управления дикой природой или борьбы с сорняками. Вы можете присоединить гибкий шланг к концу сифонной трубки и автоматически вытянуть озеро на нужную глубину. Относительно просто запустить сифон вручную, просто закрыв выпускную трубу и накачав заднюю часть сифона водой через фитинг над вентиляционной трубой, подробности см. на схеме. Как только труба наполнится, закройте вентиляционное отверстие и снимите колпачок с конца выпускной трубы, отойдите, вода идет!

Колено, которое было прикреплено к концу напорной трубы, было сломано кустарниковым боровом во время скашивания, в результате чего в задней части плотины образовалась дыра.Выпускные трубы, расположенные на участках, подлежащих скашиванию, должны быть защищены рядом металлических Т-образных стоек.

Лес Агер, биолог из Джорджии, занимающийся рыболовством, из Хокинсвилля, штат Джорджия, установил множество систем сифонных водосбросов в озерах, которыми он управляет. «Если озеро заполнено, я предпочитаю использовать небольшой генератор, чтобы привести в действие пылесос для запуска сифона. Не нужно много времени, чтобы пустить воду по основной трубе, затем, когда труба наполнится, снимите заглушку и запустите сифон. Мы используем просадки для целей управления ранней осенью.«Мне нравится использовать 4-дюймовую вентиляционную трубу на большинстве моих сифонов, — говорит Агер, — а на 10- или 12-дюймовом сифоне я ставлю Т-образную форму на входе и протягиваю 3 фута трубы с каждой стороны, чтобы уменьшить размер вихря. Большой сифон с одним входом может создать огромный водоворот!» Агер любит использовать для своих сифонов трубы настолько больших размеров, насколько это возможно: «Если вы используете 100-футовую трубу с 20-футовым напором, 10-дюймовая труба будет перемещаться почти в три раза больше, чем 6-дюймовая». Агер.

У сифонной водосливной системы много преимуществ, осень — отличное время для ее установки!

Зачем нужен паровой сифон и как он работает?

Паровой сифон может быть полезным устройством для защиты ваших манометров или других приборов. Паровой сифон — это простое устройство, решающим преимуществом которого является защита прибора от повышенной рабочей температуры.

Тем не менее, один из самых частых вопросов, которые я слышал во время работы в этой отрасли (и тот, который часто слышит наша служба поддержки клиентов в Эшкрофте): «Зачем мне нужен паровой сифон и как он работает?»

В этой статье я объясню, что такое паровой сифон, что он делает и как работает, и рассмотрю две наиболее распространенные конфигурации парового сифона.Я также дам некоторые рекомендации по выбору подходящего сифона для вашего применения.

Забегая вперед, поскольку существуют другие сифоны, которые могут рассеивать тепло при повышенных температурах процесса, кроме пара, когда я использую слово «сифон», имеется в виду паровой сифон .

В этой статье также рассматриваются сифоны специально для манометров, но имейте в виду, что при наличии пара в технологической линии может произойти повреждение любого прибора, если не будут приняты надлежащие меры предосторожности для защиты прибора.

Что такое сифон для манометра пара?

Нефтеперерабатывающие, нефтехимические и промышленные предприятия используют пар в качестве топлива под давлением для потребления энергии. С паром также связана очень высокая температура и связанное с этим технологическое давление.

Когда необходимо измерить давление в паровой технологической линии, манометр должен быть защищен от этих повышенных температур и скачков давления. Без защиты датчик может быть поврежден и неработоспособен.

Здесь появляется сифон.Сифоны защищают манометры от повышенной температуры процесса или, в данном случае, от пара и повреждения при воздействии на них выброса пара.

Два наиболее распространенных типа сифонов:

• Сифоны с косичками, , которые предназначены для вертикальных конфигураций трубопровода.
• Змеевиковые сифоны, , которые предназначены для вертикального или горизонтального применения и имеют небольшое углубление в петлевой конструкции для обеспечения удерживаемой воды в горизонтальном положении.

Сифоны имеют низкую стоимость и обычно изготавливаются из углеродистой стали, нержавеющей стали или латуни.Материалы сифона имеют соответствующие номинальные значения температуры и давления. Это важно при выборе правильного сифона для вашего применения.

Сифоны рассчитаны на максимально допустимое рабочее давление (МДРД). Это коррелирует с материалом сифона и толщиной стенки сифона. Тщательно выбирайте на основе вашего процесса.

Несмотря на то, что сифон может быть совместим с вашим МДРД и соответствующей температурой пара, также учитывайте его рассеивающую способность.Другими словами, будет ли сифон рассеивать достаточную рабочую температуру для адекватной защиты прибора?

Как работает сифон для манометра пара?

Теперь, когда вы знаете больше о сифонах в целом, давайте поговорим о том, как они работают и как они могут защитить ваши манометры.

Сифоны с косичками и спиралью представляют собой петлевые или спиральные трубы, которые размещаются непосредственно на трубопроводе перед манометром. Манометры обычно имеют стандартную рабочую температуру 200 ° F (93 ° C), возможно, до 250 ° F (121 ° C), и даже низкотемпературный пар может достигать температуры, которая может повредить манометр.

Чтобы правильно измерить давление пара, необходимо установить сифон непосредственно на трубопровод перед манометром, чтобы защитить его от чрезмерного нагрева, который может привести к повреждению внутренних частей манометра.

Перед установкой сифонная петля должна быть заполнена водой. Когда пар попадает в воду, он охлаждается, прежде чем достигнет манометра и вызовет повреждение. Во время работы сифон позволяет пару переходить из газа в жидкость, рассеивая тепловую энергию пара, который затем конденсируется, создавая барьер жидкости в петле сифона.

Существует вероятность попадания воздуха в сифон, но это не повод для беспокойства. Воздух сжимаем, поэтому показания манометра все равно будут точными.

Самое главное – защитить приборы от экстремальных температур, что делает сифон с манометром незаменимым при работе с паром.

Мы не хотим давить на вас, но у нас есть больше информации.

Я надеюсь, что эта статья развеяла ваши сомнения относительно того, как работают сифоны.Как я уже говорил, сифоны — это простые устройства, но они сильно влияют на производительность вашего манометра.

Сифоны Ashcroft 1098 и 1100 являются отличным и экономичным выбором для защиты манометров в электроэнергетике, нефтегазовой, нефтеперерабатывающей, химической и нефтехимической промышленности, а также в водоснабжении и водоотведении.

Если вы хотите узнать больше о приборах для измерения давления, не стесняйтесь посетить наш ресурсный центр и просмотреть любые наши полезные страницы о продуктах, официальные документы, вебинары или руководства.

Вы также можете связаться с нами сегодня, чтобы поговорить с одним из наших отраслевых экспертов и получить ответы на все ваши вопросы. Позвольте нам быть вашим универсальным магазином для измерения давления и температуры!



.
