Монтаж пластиковых воздуховодов: как собрать систему из полимерных труб

правила, требования и нормативы, допустимые способы крепления. Монтаж воздуховодов

Общие правила

Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:

  • тепло- и шумоизоляция
  • плотность соединений, герметичность
  • установка в неиспользуемых участках объема помещений, компактность
  • устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность

Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.

Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу.

Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы.

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

  • потолочная плита
  • потолочные фермы или несущие элементы, закрепленные на них
  • стены
  • пол

При установке системы необходимо соблюдать следующие нормативы:

  • расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
  • расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
  • от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
  • расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
  • все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен.

Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

Требования, обязательные к исполнению

При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:

  • гибкие каналы подлежат полному растяжению
  • провисание каналов из-за возможной потери давления не допускается
  • необходимо обеспечить заземление каналов для снятия статического заряда
  • гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
  • в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
  • траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
  • радиус поворота каналов должен быть не менее двойного диаметра трубы
  • проход через стены выполняется только при помощи специальных приспособлений
  • использование поврежденного при монтаже воздуховода не допускается

Монтаж производится по одному из двух вариантов:

  • каждое помещение имеет собственный воздушный канал
  • проводится единый воздуховод с ответвлениями для всех помещений

Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т. д

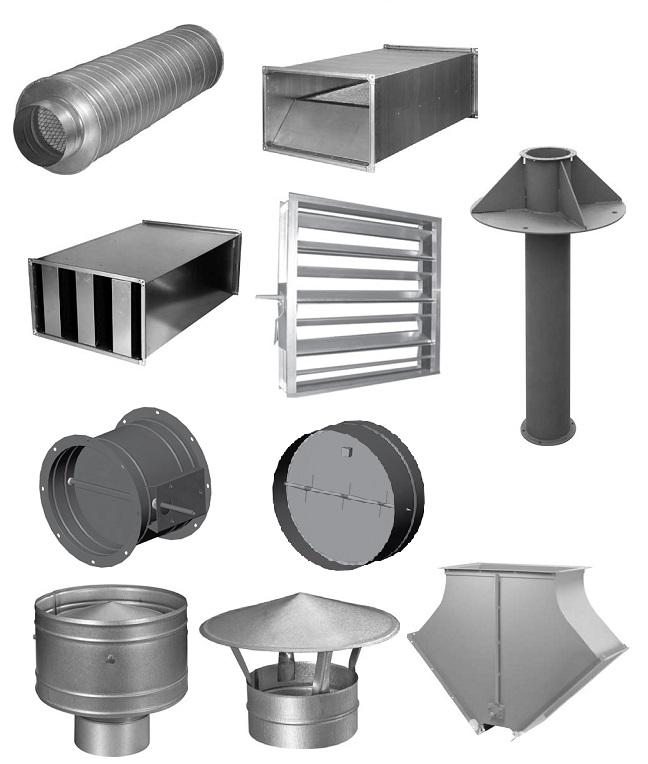

Типы и виды воздуховодов


Воздуховоды отличаются в зависимости от назначения и степени нагрузки на магистраль

Магистральная сеть каналов, шахт и рукавов очищает микроклимат от газовых и других примесей, координирует интенсивность и напор потоков, для этого используется естественный или принудительный способ. Воздуховоды классифицируются в зависимости от назначения и технических параметров.

Классификация по характеристикам:

  • форма поперечного сечения: овальные, круглые, квадратные и прямоугольные;
  • размер стенок, площадь сечения, диаметр;
  • конструктивная модель: прямошовная или спиральная;
  • механическая жесткость или способность сопротивления деформации;
  • материал изготовления: нержавейка, оцинковка, пластик, металлопластик;
  • способ соединения при монтаже: без фланцев или фланцевый.

Имеет значение применение диффузоров для замедления потока или конфузоров для ускорения. В магистрали применяются отводы, тройники прямые и переходные фитинги.

По жесткости


Гофрированные алюминиевые трубы для гибкого воздуховода

Чаще делается крепление воздуховодов жесткого типа, поэтому значительная часть оборудования ориентируется на статические воздуховоды. Каналы выполняются прямоугольной или круглой формы в поперечнике. Материалом служит жесткий листовой металл или пластик. Стальные каналы изготавливают на гибочных станках, а пластиковые элементы продавливаются сквозь экструдеры.

Эксплуатируются в условиях, где требуется прочность каналов. Жесткие магистрали обслуживаются и монтируются просто, отличаются высокими аэродинамическими характеристиками. К недостаткам относится увеличение веса протяженных конструкций за счет множества поворотов и переходников, поэтому требуется дополнительное крепление ветки.

Гибкие воздуховоды представляют собой гофрированную трубу, их называют спиральными. Стенки из ламинированной фольги делаются на основе проволочной арматуры из стали. Гибкие короба легко сгибаются в нужном направлении, не требуют соединительных элементов. Внутренняя рифленая стенка уменьшает скорость воздуха и увеличивает уровень шума.

Полужесткие воздуховоды делаются из стальных или алюминиевых лент, которые свертываются в трубу. Изделия имеют спиральные боковые швы. Короба характеризуются усиленной прочностью по сравнению с гибкими типами и почти не требуют соединительных и поворотных фитингов в схеме воздуховодов. Недостаток тот же, что и у гибких каналов — рельефная поверхность внутри.

По материалу

Короба с оцинкованными стенками ставятся в умеренном климате с малой агрессивностью окружающего воздуха, температура которого не может быть выше +80°С. Цинковый слой на поверхности защищает от коррозии, продлевает время службы магистрали, но добавляет стоимость вентиляционной системы. Оцинковка рекомендуется для высокой влажности, т.к. на материале не развивается грибок и плесень.

Нержавейка выдерживает температуру окружающего пространства до +500°С, т. к. характеризуется жаростойкостью. Прокладка воздуховодов делается в промышленных цехах с горячим производством. Тонкая листовая нержавеющая сталь используется без декоративного покрытия или напыляется полимерный слой разных цветов. Антикоррозийные свойства металла проявляются благодаря включению фосфора, хрома, меди и никеля в химический состав.

Стенки металлопластикового воздуховода имеют 3 слоя:

  • два наружных пласта из металла;
  • прослойка из вспененного пластика.

Конструкции характеризуются прочностью, не требует дополнительной теплоизоляции, но отличаются высокой стоимостью.

Пластиковые короба из модифицированного поливинилхлорида не реагируют на влажность, кислотные и щелочные испарения. Их применяют для вентиляции в фармацевтике, химическом и пищевом производстве. Гладкие внутренние стенки не задерживают поток и минимизируют потери давления. Иногда коллекторы из металла соединяют и поворачивают коленами, отводами и тройниками из ПВХ.

Воздуховоды из полиэтилена и стеклоткани используют на приточных участках системы для стыковки воздухораспределительной ветки с вентилятором.

Винипластовые виды коробов сопротивляются кислотным испарениям, легко гнутся.

По изоляции


Материалы для утепления воздуховодов

Монтаж вентиляционных коробов выполняется внутри здания и снаружи. Уличные участки изолируются от холода, т.к. разница температур вызывает выпадение капель конденсата. Во влаге содержатся кислоты и щелочи, разрушающие стенки вентиляционной шахты и укорачивающие срок службы магистрали.

Используется каменная вата, стекловолокнистые рыхлые утеплители. Для прямоугольных коробов применяется листовой утеплитель в виде пенопласта, пенополиуретана, фольгированного пенополистирола. Внутри помещения такой изоляцией можно пренебречь.

Изоляция делается от холода и от шума. В спальне, детской, кабинете, гостиной стенки воздуховода дублируются звукопоглощающими слоями. Проблема решается применением трехслойных труб, например, металлопластиковых или установкой в системе устройств, гасящих вибрацию.

Особенности монтажа воздуховодов


Приточно-вытяжная вентиляция предусматривает наличие двух каналов

Грамотно рассчитанная вентиляционная магистраль не будет эффективно работать, если нарушить технологию установки элементов в общую систему. Приточная схема включает один трубопровод, а приточно-вытяжная предусматривает два независимых канала для подачи чистого потока и вывода отработанного воздуха.

На открытом воздухе участки защищаются от действия агрессивных факторов, например, солнечных лучей, мороза, дождя, обледенения. Гибкий полиэфирный воздуховод теряет форму, если его ставить недалеко от отопительной магистрали.

Каналы, стенки которых выполнены из различных материалов, также не должны контактировать для продления срока службы. Негативное действие на стенки ПВХ труб оказывает статическое электричество. Накопление разряда в сочетании с парами взрывных веществ могут привести к аварии.

Способы крепления


Если вес воздуховодов небольшой, допускается крепление перфолентой

Метод шпильки и траверсы используется для навешивания прямоугольных каналов, ширина которых превышает 60 см. Траверса поддерживает снизу, а боковые шпильки фиксируют от сдвига в сторону. Такое крепление подходит для изолированных проходов, т. к. целостность поверхности не повреждается саморезами.

Способ шпильки и хомута применяется для фиксации круглого трубопровода. Крепежные элементы выпускаются разных размеров и внутри имеют резиновые уплотнители для снижения вибрации. К потолку шпилька с хомутом крепится металлическим анкером или пластиковым дюбелем (малогабаритные каналы). Низ крепления снимается, ставится труба вентиляции, затем хомут затягивается обратно.

Бюджетный способ с помощью перфоленты используется для каналов разного сечения небольшого веса. Куски ленты обхватывают трубопровод и концами закрепляются на потолке или балке. Такой метод не обеспечивает жесткую фиксацию, и магистраль под вибрацией может разгерметизироваться.

Способ шпильки и профиля используется для разного сечения. Две фигурных детали ставятся по бокам вентканала и прикручиваются саморезами. С одной стороны предусмотрено отверстие для соединения со шпилькой, которое проложено резиновым уплотнителем для снижения шума и вибрации.

Виды соединений


Бандажное сопряжение выполняется с помощью металлического пояса

Рекомендуется уменьшать число мест сопряжения, но совсем избежать таких участков трудно. Сборка проводится фланцевым или бандажным способом.

В первом случае на стыковочных поверхностях фасонных элементов и концах каналов предусматриваются фланцы с отверстиями. Соединение делается саморезами, болтами и гайками, заклепками с шагом 20 см. Некоторые виды вентканалов соединяются сваркой. При сборке применяются резиновые прокладки для герметизации. Производство фланцев относится к дорогостоящим процессам и в последние годы употребляется редко.

Безфланцевое или бандажное сопряжение стоит дешевле и на его выполнение требуется меньше затрат труда. Используется пояс, который накладывается на стык и является полоской металла или пластика. Соединение отличается низкой герметичностью, а при разнице температур здесь появляется конденсат.

Гибкий воздуховод


Стыковка гибких труб воздуховода

Гофрированные рукава без изоляции имеют длину 10 м, а с утеплителем выпускаются размером 7, 6 метра. Диаметр таких изделий колеблется от 7 до 20 сантиметров.

Особенности установки:

  • перед монтажом гибкие рукава растягиваются на всю длину;
  • на упаковке элемента есть указание направления воздуха, это обозначение нужно учитывать при установке;
  • выдерживается нормативное расстояние до соседних трубопроводов и элементов;
  • радиус сгибания не должен превышать размер двойного диаметра трубы;
  • для крепления используются хомуты из пластмассы, скотч с фольгой, зажимы и подвески;
  • для проведения сквозь стену или потолок применяются специальные гильзы.

При соединении двух участков патрубок надевается на глубину не меньше 5 см. Стыки обрабатываются герметизирующими составами. В изолированных каналах перед соединением отворачивают край изоляции, а после процедуры ставят ее на место и фиксируют.

Жесткий воздуховод


Детали для стыковки жестких оцинкованных труб

Металлические участки каналов соединяются на полу, а в монтажное положение устанавливаются в комплексе с помощью подъемного оборудования.

Правила монтажа жестких магистралей:

  • крепление воздуховодов к потолку проводится в проектных отметках или ставится балочная система из вертикальных элементов для поддержки;
  • учитывается, что потребуется место для установки подмостей, лесов и подъемных приспособлений;
  • все соединения выполняются с использованием прокладок, применяются стягивающие и поддерживающие хомуты и герметизирующие составы;
  • крепежи монтируются по предварительно нанесенной линии разметки.

Внимание уделяется сочленению последнего участка воздуховода с выводящим патрубком на наружную сторону здания. Стальные трубопроводы в промышленных цехах прокладывают между несущими потолочными фермами. Такой способ является более трудоемким, но позволяет сохранить рабочую высоту помещения.

Изолированный воздуховод

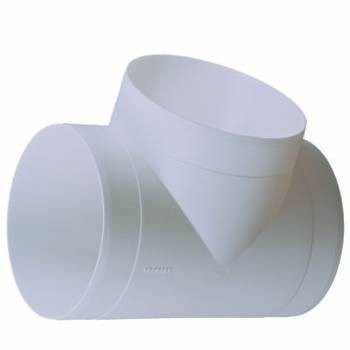

Сложность возникает при соединении участков, тройников и отводов. Фасонные элементы не всегда имеют слой изоляции, поэтому после выполнения процедуры ставят дополнительные материалы на поверхности фланцев или фитингов.

Во время соединения и монтажа нужно стараться как можно меньше повредить слой, использовать боковые прижимные планки, чтобы избежать применения саморезов. Крепление теплоизоляции выполняется с помощью клейкой ленты, хомутов и алюминиевого скотча.

Из чего делают прямоугольные воздуховоды?

Плоские воздуховоды плотнее прилегают к поверхности чем изделия круглой формы, обладают большим количеством вариантов типоразмера и высокой пропускной способностью. Изготавливаются они из различных материалов: металла, стеклоткани, металлопластика и пластика.

Металлические воздуховоды

Металлические воздуховоды, имеют стандартную длину 125 мм, соединяются в единую конструкцию с помощью фланцев.

Возможен и безфланцевый тип соединения, когда секции труб крепятся между собой бандажом из металлических реек и полос тонкостенного металла. Применяются металлические воздуховоды для сооружения систем вентилирования, дымоходов, вытяжек в жилых домах, офисах, производственных объектах любой этажности. Для их изготовления в основном применяют:

  • оцинкованную сталь толщиной 0,55 — 1,2 мм;
  • нержавеющую сталь толщиной 0,5 — 0,8 мм;
  • низколегированную сталь;
  • алюминиевый сплав.

Плюсы и минусы использования металлических изделий

Прямоугольные металлические воздуховоды обладают следующими преимуществами:

  • пожаробезопасностью. Металлические трубопроводы относятся к 0-му классу огнестойкости;
  • кольцевой жёсткостью. Она у воздуховодов из металла достигает максимального значения. Поэтому металлические вентиляционные системы обладают высокой конструкционной прочностью, способны выдержать значительный уровень внутреннего давления;
  • большим сроком службы;
  • использованием малого количества крепёжных изделий при сборке;
  • высокой пластичностью, поэтому каналы сохраняют целостность не только при статической, но и динамической нагрузке. Некоторые виды металлических воздуховодов (гибкие) могут сгибаться под любым углом без применения фитингов;
  • возможностью применения элементов сопряжения или арматуры нестандартных размеров, изготовленных самостоятельно.

Недостатками металлических воздуховодов являются:

  • избирательная устойчивость материала к коррозии, её обладают только алюминиевые изделия или из нержавейки. Каналы из обычной стали требуют дополнительной защиты поверхностей от воздействия конденсата слоем полимера или цинка;
  • сравнительно высокий вес. Для крепления тяжёлых металлоконструкций нужны дорогие метизы, способные удержать их вес;
  • дороговизна производства металлоконструкций.

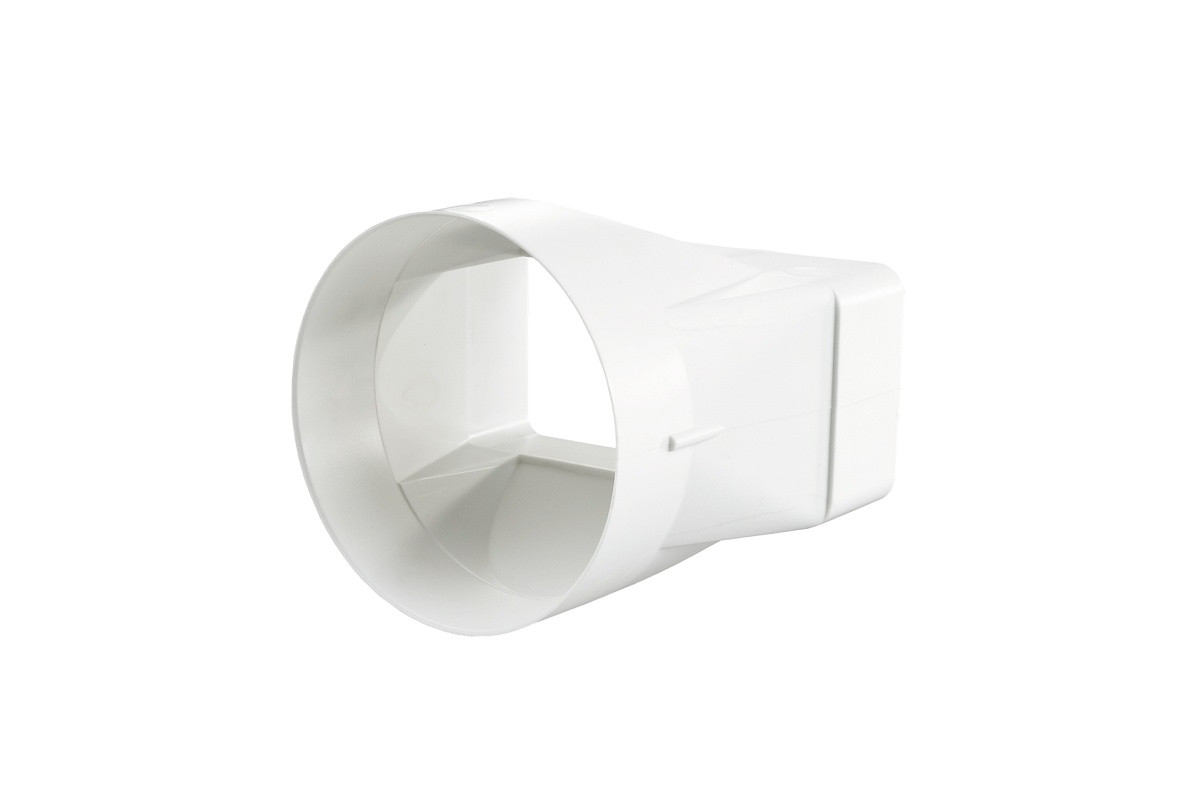

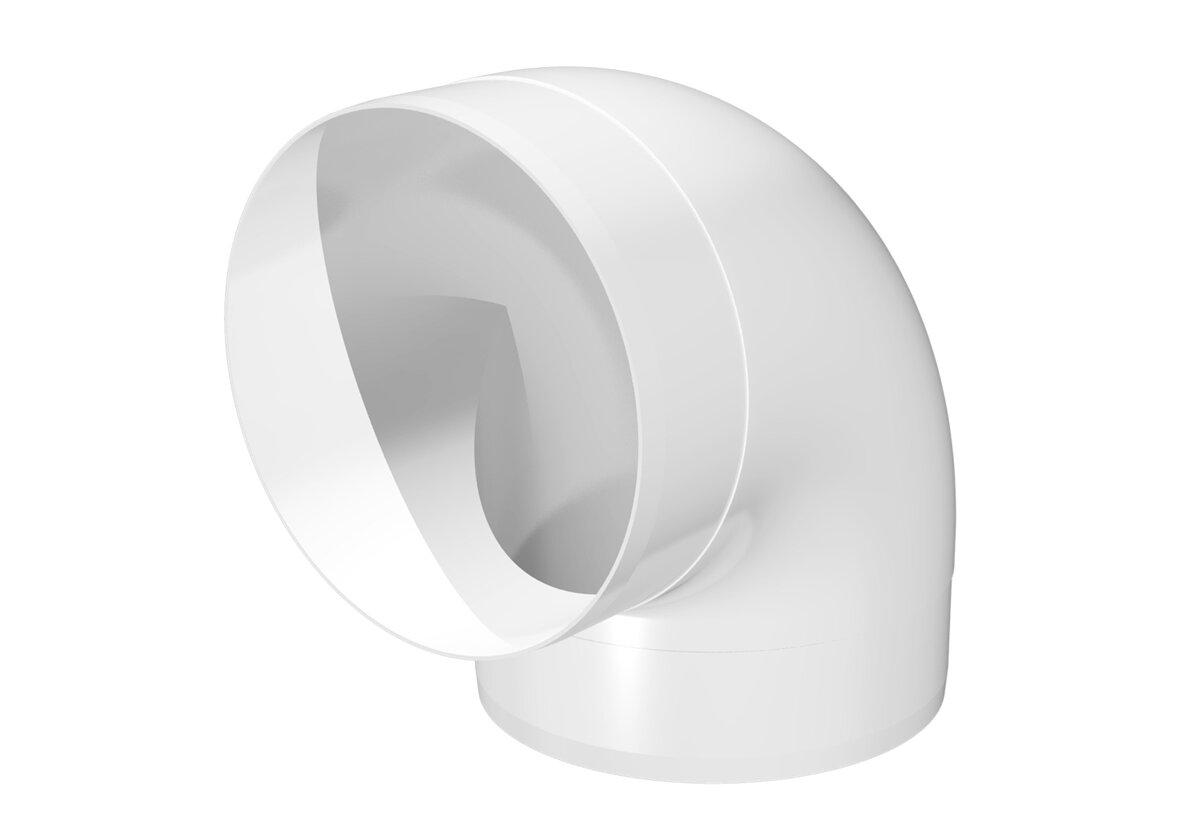

Пластиковые воздуховоды

Для изготовления вентиляционных каналов используют целую группу материалов с разными техническими характеристиками и эксплуатационными свойствами:

  • поливинилхлорид (ПВХ). Изделия из ПВХ могут эксплуатироваться в температурном режиме от −30ºС до +70ºС. Для них не страшны неотапливаемые помещения;
  • фторопласт (ПВДФ). Относится к кислотостойким материалам с температурным режимом эксплуатации от −40ºС до +140ºС;
  • полипропилен (ПП). Стойкий к воздействию кислот, щелочей, органики и других химических составов;
  • полиэтилен низкого давления (ПНД). Отличаются повышенной пластичностью, поэтому более стойкий к механическим деформациям, но боится минусовых температур

Плюсы и минусы использования изделий из пластика

В перечень преимуществ пластиковых труб с сечением прямоугольной формы входит:

  • идеальная герметичность, так как технология их изготовления не предусматривает наличие швов;
  • высокий уровень прочности и эластичности;
  • стойкость к агрессивному воздействию химически активных веществ;
  • абсолютная коррозионная стойкость;
  • гладкие внутренние стенки, создающие минимальное сопротивление воздушным потокам. На ней не скапливается пыль, а следовательно снижается опасность ее возгораний;
  • стойкость к механической деформации и перепадам температур;
  • широкий выбор типоразмеров профиля и толщины стенки;
  • экологическая чистота. В составе сырья, из которого производятся пластиковые воздуховоды, отсутствуют токсичные вещества, поэтому нет ограничений по применению их для устройства вентиляции в жилищном фонде, образовательных и медицинских учреждениях;
  • устойчивость к повышенной влажности;
  • длительный срок эксплуатации. Производитель гарантируют беспроблемное использование воздуховодов из пластика в течение 50 лет и более. Особо ответственные детали вентиляционных систем изготавливаются из модифицированных видов пластика с улучшенными физическими характеристиками;
  • небольшой вес. Для крепления лёгких конструкций из пластика можно использовать недорогие метизы, их вес способны удержать перекрытия любого типа;
  • высокая технологичность и ремонтопригодность. Пластиковые изделия легко режутся, срез имеет ровные кромки с небольшим количеством заусениц. Для соединения деталей применяются типовые монтажные элементы с одним принципом фиксации, которые легко можно заменить во время ремонта. Пайка сквозных трещин выполняется без остановки работы вентиляционной системе с помощью простых нагревательных аппаратов;
  • простота ухода. Для мытья пластиковых труб можно использовать любой очиститель. При смене интерьера в помещении такие изделия можно покрасить в любой цвет.

Недостатками пластиковых воздуховодам являются:

  • низкая конструкционная прочность. Изделия из пластика боятся механических ударов, способны выдержать только небольшие статические нагрузки;
  • низкая огнестойкость. Из-за опасности возгораний под воздействием открытого огня, пластиковые вентиляционные системы разрешается использовать в малоэтажном домостроении и невысоких производственных зданиях, у которых более низкие требования к огнестойкости материалов.

Способы крепления воздуховодов


Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

  • с помощью хомута и шпильки происходит крепление воздуховодов к стене;
  • благодаря перфоленте, хомут здесь не понадобится;
  • при помощи хомута для крепления воздуховодов и перфоленты.

Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

  • профиля z-образной формы и шпильки;
  • L-образного профиля и шпильки;
  • траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.

Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Крепление горизонтальных воздуховодов

Для неизолированных круглых воздуховодов

Горизонтальные металлические воздуховоды без изоляции, крепятся с помощью хомутов, подвесок, опор.

Эти элементы рекомендуется размещать между собой на расстоянии меньше 4-х м один от другого. Это правило справедливо, когда диаметр воздуховода не больше 400 мм.

Один из способов крепления круглых воздуховодов — с помощью шпилек

Крепление вертикальных воздуховодов

[important]При выполнении креплений вертикальных воздуховодов крепежные элементы рекомендуют монтировать на расстоянии до 4 м между собой.[/important]

Кстати, при условии размещения вертикального воздуховода в помещении у которого высота этажа меньше 4 м, крепления размещают междуэтажных перекрытиях.

Способ крепления вертикального воздуховода

Если длина подвески превышает 1,5 м, то двойные подвески необходимо чередовать с одинарными через одну.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

  1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
  2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.


Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

  • скоба более 900 мм при двадцати миллиметровых фланцах;
  • скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

  • для 20-мм стыков используется от 700 мм;
  • для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

Монтаж вытяжного кухонного устройства без воздуховода

Не все вытяжки нуждаются в подводе воздуховода. Плоские приборы, имеющие отличительный козырек, очищают запахи на кухне через особые внутренние фильтры.

Все другие устройства нуждаются в подводе воздуховода.

Монтаж плоской вытяжки состоит в прикреплении подвеса под вытяжное устройство на поверхности стены и в навешивании самого прибора.

Монтаж гибкого воздуховода


Монтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки. Различают три вида установки систем:

  1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
  2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.
  3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

  1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
  2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
  3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
  4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

ВАЖНО!

Соединение двух частей системы только хомутом, без алюминиевого скотча не дадут желаемого результата. В процессе использования кондиционера место соединения из-за конденсата намокнет и придёт в негодность.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Читайте также:  14 способов крепления картин

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

  1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
  2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
  3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Монтаж пластиковых воздуховодов вентиляции на больших объектах

Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.

К ним относится тот факт, что при масштабных работах использованию подлежат модели воздуховодов больших размеров. Их труднее устанавливать, крепить и соединять между собой.

Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.

При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.

Расчет креплений при работе на таких объектах является уже обязательным условием

В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.

Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.

Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.

Учитывая небольшой вес и почти универсальность в применении, воздуховоды из ПВХ очень часто принимают к установке и в промышленности, и в жилых домах, и в торгово-развлекательных центрах. И, напоследок, видео о монтаже пластиковых воздуховодов.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно.

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Заключение

Мы рассмотрели все аспекты монтажа гибких воздуховодов. Удачи в Ваших проектах!

Источники

  • https://RSVgroup.ru/ventilyatsiya/montazh-vozduhovodov.html
  • https://StrojDvor.ru/ventilyaciya/pravila-montazha-i-sxemy-ustanovki-vozduxovoda/
  • https://vseotrube.ru/ventilyatsiya-i-dymohod/pryamougolnye-vozduhovody
  • https://KrepezhInfo.ru/montazh-vozduhovoda/
  • https://www.air-ventilation.ru/montazh-vozduhovodov.htm
  • http://airducts.ru/kreplenie-vozduxovodov/
  • https://1poclimaty.ru/montazh/vozduxovoda-dlya-kuxonnoi-vytyazhki.html
  • https://www.AirClimat.ru/Montazh-vozduhovodov.htm
  • https://sovet-ingenera.com/vent/montazh/montazh-vozduxovodov.html
  • http://airducts.ru/montazh-gibkix-vozduxovodov/

[свернуть]

Где применяются пластиковые воздуховоды и чем это обусловлено

Пластиковые воздуховоды – это новинка, которая, благодаря ряду преимуществ, стала очень востребованной. Они используются и в быту для организации вытяжки для кухни, и для создания системы вентиляции в зданиях общественного значения.

Применение: от квартир до торговых центров.

Пластиковый воздуховод

Воздуховоды используются:

  • Для кухонной вытяжки. В этом случае воздуховоды применяются для обеспечения вывода в вентиляционную шахту. Преимущества: простота установки, эстетичный внешний вид, возможность окраски в разные цвета, бесшумность;
  • Для организации вентиляции. Они монтируются в частных домах, квартирах, торговых центрах, ресторанах и прочих зданиях общественного и коммерческого значения. Преимущества: непроводимость электричества, стойкость к коррозии, эстетичность, эффективность.

Воздуховод для кухонной вытяжки обычно декорируется для того, чтобы не портить вид помещения лишними деталями. Его можно покрасить в цвет, сочетающийся с тоном кухни, или же оклеить обоями. В целях маскировки часто применяется и декоративный короб.

Вернуться к содержанию ↑

Разнообразие диаметров и форм

Пластиковые воздуховоды бывают двух форм: прямоугольные и круглые. Рассмотрим их особенности и размеры:

    • Прямоугольные. Их размеры: 110х55мм, 120х60мм, 204х60мм. Применяются для организации вентиляции в промышленных помещениях, жилых зданиях, вытяжки для кухни. Прямоугольные трубы, благодаря своей форме, легко устанавливаются. Закрепить их так просто, что такие воздуховоды часто используются при монтаже в затрудненных условиях, для крепления под навесными потолками. Прямоугольный воздуховод может иметь нетипичную конструкцию: ширина в 4 раза больше высоты. Такие плоские конструкции собираются вручную. Их можно применять для вытяжки, однако они отличаются высоким уровнем шума и высокой сопротивляемостью воздушным потокам;

Трубы прямоугольного пластикового воздуховода

  • Круглые. Пластиковый круглый воздуховод может иметь диаметры 100, 125 и 150 мм. Такой воздуховод отличает повышенная эффективность, достигаемая за счет меньшей сопротивляемости воздушному потоку, а также пониженный уровень шума. При этом если прямоугольные формы хорошо вписываются в интерьер кухни, то пластиковые круглые воздуховоды имеют не такой нейтральный внешний вид.
    Какие пластиковые конструкции для вытяжки или вентиляции лучше выбрать? Все зависит от ваших требований. Если вы желаете обеспечить повышенную эффективность и низкую шумность, лучше предпочесть круглый воздуховод, если эстетику – прямоугольный.

Пластиковые трубы подразделяются еще на два типа:

  • Гибкие. Используются в химических лабораториях, для организации постоянных и временных систем вентиляции, для отвода дыма и удаления загрязненного воздуха со строительных объектов. Пластиковые изделия гибкого типа выдерживают температуру от -35 до +90 градусов. Их внутренние диаметры могут быть от 60 до 500 мм;
  • Жесткие. Воздуховоды для систем вентиляции производятся шириной от 100 до 1000 мм. Пластиковые жесткие конструкции изготавливаются из материала толщиной 3 мм и 5 мм.

Элементы пластикового воздуховода

Вернуться к содержанию ↑

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

  • Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
  • Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
  • Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
  • Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
  • Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
  • Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
  • Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
  • Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
  • Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Пластиковые соединительные элементы

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Вернуться к содержанию ↑

Монтаж пластиковых воздуховодов

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

110 фото подбора оптимальных моделей и их монтаж

Строительные возможности человечества постоянно растут и появляется что-то новое, позволяющее улучшить качество жизни. От недавнего времени это коснулось воздухопроводов, поскольку появились пластиковые версии обеспечивающие: надежность, эстетичность и простоту монтирования. Различные размеры пластиковых воздуховодов позволяют использовать их для множества помещений, что считается заметным преимуществом.

Но многие люди думают, что пластик способен выделить опасные вещества и отрицательно воздействовать на здоровье лиц, находящихся в помещении. И еще он может загореться! Так ли все плохо? Далее разберемся в его эксплуатационных характеристиках и нюансах монтирования.

Виды

Для проведения воздухопровода на основе пластиковых труб применяются различные короба. Рассмотрим их эксплуатационные возможности:

Поливинилхлорид (ПВХ) обладает рядом выгодных особенностей, поскольку его можно использовать на основе температуры начиная от – 30 и заканчивая + 70 градусов Цельсия. Воздуховоды на основе этого пластика можно проводить в помещениях без отопления.

Фторопласт (ПВДФ) обладает устойчивостью к кислотам, и его можно эксплуатировать на основе температуры в – 40 и до +140 по Цельсию.

Полипропилен (ПП) предложит устойчивость к воздействию различных химических элементов. Легко справляется с воздействием кислоты, щелочей и органики.

Полиэтилен на основе низкого давления (ПНД) отличается увеличенной гибкостью за счет чего обладает устойчивостью к механическому воздействию. Но его нельзя использовать в условиях низких температур.

Теперь вы знаете особенности различных пластмасс и сможете подобрать подходящий воздуховод на основе пластика. Для вытяжки на кухне рекомендуем использовать воздуховод из полипропилена. Если необходимо отводить разогретый воздух, обладающий высокой температурой подойдет ПВХ либо ПВДХ версия пластика.

Для использования в жилых либо других помещениях можно опираться на полиэтиленовые воздухопроводы. Теперь ознакомьтесь с фото пластиковых воздуховодов, чтобы вы понимали, как они выглядят и чем внешне отличаются. Это поможет не ошибиться во время выбора. Хотя стоит дополнительно проконсультироваться с продавцом.

Где использовать

Специалисты советуют применять воздуховоды из пластика на основе вентканалов. Но для притока он не всегда подходит, поскольку температура здесь выше, но если речь идет об особенном пластике с повышенной устойчивостью к возгоранию, тогда можно использовать его и для этой цели.

Но необходимо учитывать наличие подогрева либо рекуперации у притока воздуха, поскольку возможности даже самого термостойкого пластика весьма ограничены.

Иногда пожарный инспектор запрещает использовать газовое оснащение в помещении с воздуховодом из пластика, поскольку он подвержен возгоранию. Чтобы этого избежать необходимо проконсультироваться с ним перед установкой подобного воздуховода особенно, если речь идет о каркасном доме.

Важно: На основе законодательства РФ воздуховоды на основе пластика разрешается использовать в малоэтажных зданиях различного назначения. Но на площадях чердаков, подполий, подвалов, технических этажах или других помещений с особыми нормами пожарной безопасности их проводить нельзя.

Достоинства

К ним относится большой перечень характеристик. Именно он предопределил, возросшую популярность воздухопроводов из пластика:

  • Облегченный процесс монтажа и возможность использования фитингов наряду с фасонными элементами, позволяющих сформировать систему воздухопровода различной конфигурации. Это достигается за счет простоты обрезания пластика и его маленького веса;
  • Идеальные стенки, обеспечивают небольшое сопротивление для движения воздуха;
  • На основе пластика легко создается необходимая герметичность. Надежность стыков создается с помощью обмазывания герметиком;
  • Обеспечивается почти бесшумное движение потоков воздуха;
  • Отсутствует коррозия.

Недостатки

Они тоже есть, но их можно считать не значительными и легко преодолимыми. Главное правильно использовать пластик для проведения воздуховода на его основе.

Рассмотрим недостатки:

Высокий уровень горючести. Понятно, что пластик, может, загореться, но если правильно его эксплуатировать этого можно избежать. Важно знать характеристики пластика, чтобы использовать его в правильном месте. И не стоит забывать, что существуют виды пластика с повышенной термостойкостью. Хотя они стоят довольно дорого.

На пластике легко скапливается статистический заряд, позволяющий собирать большое количество пыли. В некоторых случаях пыль, может, воспламениться, что считается очень опасным из-за этого рекомендуется монтировать воздуховод из этого материала после завершения остальных строительных работ, образующих много пыли.

Также можно использовать фильтр, обработку труб с помощью специального состава. Он создаст пленку, предотвращающую образование статического заряда.

Если качество пластика низкое у него тонкие стенки и крупное сечение, тогда в местах стыковки могут появиться зазоры. Но это легко исправляется хотя не стоит оставлять без решения такую проблему.

Виды сечений и размеров пластиковых коробов для вентиляции

На самом деле их не так много. Речь идет о двух основных разновидностях, но мы отметим и другие:

Круглые воздуховоды отличаются улучшенными аэродинамическими возможностями. В них собирается значительно меньше пыли, и можно устанавливать канальную версию вентилятора;

Прямоугольные воздуховоды отличаются гибкостью, поскольку предлагаются на основе гофры. Они обладают каркасом на основе проволоки покрытой слоем пластика. За счет этого их легко гнуть в различные стороны и это помогает в процессе монтирования;

Квадратные версии воздуховодов обладают слишком шумными углами из-за этого необходимо добавлять звукоизоляцию;

Плоско-овальные варианты воздуховодов встречаются редко, поскольку они отличаются повышенной ценой. Но они обладают повышенной компактностью в сравнении с круглыми версиями поэтому их можно считать идеальным вариантом для различных систем воздухопровода.

Как монтировать

В принципе можно нанять специалистов и они все сделают за деньги либо можно опираться на собственные усилия. Чтобы осуществить монтаж пластиковых воздуховодов своими руками придется составить схему системы вентиляции:

  • Отметьте место установки вытяжки, поскольку она потребуется для любых систем вентиляции;
  • Отметьте место для создания отверстий в вытяжных каналах, чтобы избавляться от конденсата;
  • Чтобы усилить напор в протяженных системах рекомендуется добавить вентилятор;
  • Для улучшения эффективности вентиляторов потребуются обратные каналы.

Но, как вы уже поняли воздуховод на основе пластика нельзя назвать идеальным решением. Хотя облегченный монтаж и удобные характеристики эксплуатации способны затмить некоторые сложности в процессе его использования.

Фото пластиковых воздуховодов

Также рекомендуем посетить:

Пластиковые воздуховоды POLEX VENT круглой и прямоугольной формы из полипропилена и полиэтилена (нержавеющие, химстойкие)

Круглые воздуховоды пластиковые — вентиляционные трубы круглого сечения Polex Vent

Пластиковые круглые воздуховоды и вентиляционные трубы круглого сечения изготавливаются из химически устойчивого полипропилена толщиной от 2 до 15 мм. Служат основным элементом вентиляции, с помощью прямых вентиляционных труб и фасонных частей (соединительных) элементов формируется общая вентиляционная система для удаления загрязненного воздуха (газа) из помещений.

Преимущество в использовании круглых пластиковых воздуховодов для проектирования и устройства промышленной вентиляции действующих производств и цехов позволяет существенно снизить эксплуатационные расходы и сократить потерю воздушного давления в системе.

Для соединения круглых вентиляционных труб используются фасонные части представляющие из себя различные отводы и полуотводы, коллекторы, заглушки, переходы и утки.

Круглые воздуховоды производятся из полипропилена и других марок химически устойчивых полимеров любого диаметра по требованию проекта диаметром до 2000 мм.

Вентиляционные трубы из пластика круглые поставляются целыми отрезками длиной 500, 1000, 1500, 2000, 3000 мм, с раструбным или фланцевым соединением.

Материал изготовления: полипропилен — PP, полиэтилен — PE, поливинилхлорид — PVC, поливинилфторид — PVDF.

Воздуховоды круглые обладают небольшим весом что обеспечивает быстрый монтаж, малой теплопроводностью, высоким сроком эксплуатации, низкой шумностью при работе вентиляционных агрегатов.

Прямые вентиляционные каналы круглой формы изготавливаются с фланцем, раструбом для соединения с вентиляционными элементами общей системы.

Технические характеристики, цена

D1 — диаметр воздуховода внутренний
D2 — диаметр воздуховода с фланцем
L — длина воздуховода
S1 — толщина воздуховода
S2 — толщина фланца
H — высота элемента

Диаметр воздуховода, мм Материал изготовления  Длина L, мм Диаметр D1, мм Толщина S1, мм Тип соединения

Цена розница, руб с НДС

Круглый воздуховод 100 PP 1000 100 3 Раструб/Фланец 1100/1200
Круглый воздуховод 150 PP  1000 150 3 Раструб/Фланец 1400/1500
Круглый воздуховод 200 PP 1000 200 3 Раструб/Фланец 1600/1700
Круглый воздуховод 250 PP 1000 250 3 Раструб/Фланец 1800/1900
Круглый воздуховод 315 PP 1000 315 3 Раструб/Фланец 2200/2300
Круглый воздуховод 400 PP 1000 400 3 Раструб/Фланец 3000/3400
Круглый воздуховод 450 PP 1000 450 3 Раструб/Фланец 3500/4000
Круглый воздуховод 500 PP 1000 500 3 Раструб/Фланец 3800/4400
Канал круглый 560 PP 1000 560 3 Раструб/Фланец 4500/5500
Канал круглый 630 PP 1000 630 5 Раструб/Фланец 5200/6500
Канал круглый 710 PP 1000 710 5 Раструб/Фланец 5600/7200
Канал круглый 800 PP 1000 800 5 Раструб/Фланец 7800/9100
Канал круглый 900 PP 1000 900 5 Раструб/Фланец 8500/9900
Более 1000 PP 1000 1000 8 Раструб/Фланец По запросу

*Материал изготовления — PP, PE, PVC, PVDF. В зависимости от концентрации и вида отводимого газа, температуры.

Фотографии

Прямоугольные воздуховоды пластиковые — вентиляционные трубы прямоугольного сечения Polex Vent

Воздуховоды пластиковые прямоугольные поставляются целыми отрезками длиной 500, 1000, 1500, 2000 мм, с раструбным или фланцевым соединением.

Прямоугольные воздуховоды обладают высокой химической стойкостью к агрессивным средам, парам и газам. В 80% случаев выполнены из полипропилена которые и обладают вышеперечисленными свойствами.

В отличие от металлической (оцинкованной) вентиляции, прямоугольные пластиковые воздуховоды из полипропилена обладают долгим сроком эксплуатации, не ржавеют и могут быть использованы и смонтированы на улице и в производственных помещениях и цехах в любой сфере деятельности. Такие воздуховоды не нуждаются в обслуживании.

Соединяются прямоугольные воздуховоды между собой и с фасонными частями через уплотнительные резиновые прокладки и герметики во избежании утечек загрязненных паров из общей вентиляционной системы.

Крепятся к стене с помощью специальных крепежных элементов, к потолку с помощью подвесов и тросов.

Материал изготовления: полипропилен — PP, полиэтилен — PE, поливинилхлорид — PVC, поливинилфторид — PVDF.
Прямые вентиляционные каналы и трубы производятся с фланцем, раструбом.

Технические характеристики, цена

D1 — диаметр воздуховода внутренний
D2 — диаметр воздуховода с фланцем
L — длина воздуховода
S1 — толщина воздуховода
S2 — толщина фланца
H — высота элемента

Сечение канала, (мм) Материал (тип) Длина L, (мм) Толщина S1,(мм) Толщина фланца S2, (мм) Тип соединения Цена, за 1 п. м, (руб с НДС)
Воздуховод прямоугольный 100х100 PP 1000 3  5 Фланец/ Раструб 1150/1300
Воздуховод прямоугольный  125х100 PP 1000 3  5 1300/ 1500
Воздуховод прямоугольный  125х125 PP 1000 3  5 1400/ 1700
Воздуховод прямоугольный  160х100 PP 1000 3  5 1500/ 1800
Воздуховод прямоугольный  160х125 PP 1000 3  5 1650/ 1950
Воздуховод прямоугольный  160х160 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х100 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х125 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х160 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х200 PP 1000 3  5  По запросу
Воздуховод прямоугольный  250х100 PP 1000 3  5  По запросу
Воздуховод прямоугольный  250х125 PP 1000 3  5  По запросу
Канал прямоугольный 250х160 PP 1000 3  5  По запросу
Канал прямоугольный 250х200 PP 1000 3  5  По запросу
Канал прямоугольный 250х250 PP 1000 3  5  По запросу
Канал прямоугольный 315х100 PP 1000 3  5  По запросу
Канал прямоугольный 315х125 PP 1000 3  5  По запросу
Канал прямоугольный 315х160 PP 1000 3  5  По запросу
Канал прямоугольный 315х200 PP 1000 3  5  По запросу
Канал прямоугольный 315х250 PP 1000 3  5  По запросу
Канал прямоугольный 315х315 PP 1000 3  5  По запросу
Канал прямоугольный 350х200 PP 1000 3  5  По запросу
Канал прямоугольный 350х250 PP 1000 3  5  По запросу
Канал прямоугольный 350х350 PP 1000 3  5  По запросу
Канал прямоугольный 400х200 PP 1000 5  8  По запросу
Канал прямоугольный 400х300 PP 1000 5  8  По запросу
Канал прямоугольный 400х400 PP 1000 5  8  По запросу
Канал прямоугольный 500х300 PP 1000 5  8  По запросу
Канал прямоугольный 500х400 PP 1000 5  8  По запросу
Канал прямоугольный 500х500 PP 1000 5  8  По запросу
Канал прямоугольный 600х300 PP 1000 5  8  По запросу
Канал прямоугольный 600х400 PP 1000 5  8  По запросу
Канал прямоугольный 600х500 PP 1000 5  8  По запросу
Канал прямоугольный 600х600 PP 1000 5  8  По запросу
Канал прямоугольный 800х300 PP 1000 8  8  По запросу
Канал прямоугольный 800х400 PP 1000 8  8  По запросу
Канал прямоугольный 800х500 PP 1000 8  8  По запросу
Канал прямоугольный 800х600 PP 1000 8  8  По запросу
Канал прямоугольный 800х800 PP 1000 8  8  По запросу
Канал прямоугольный 1000х300 PP 1000 8  8  По запросу
Канал прямоугольный 1000х400 PP 1000 8  8  По запросу
Канал прямоугольный 1000х500 PP 1000 8  8  По запросу
Канал прямоугольный 1000х600 PP 1000 8  8  По запросу
Канал прямоугольный 1000х800 PP 1000 8  8  По запросу
Канал прямоугольный 1000х1000 PP 1000 8  8  По запросу
Более 1000 мм PP       Цена по запросу

 *Материал изготовления — PP, PE, PVC, PVDF. В зависимости от концентрации и вида отводимого газа, температуры техническим отделом компании может быть предложен альтернативный материал полипропилену.

Фотографии

Производственная компания «POLEX VENT» предлагает Вам все необходимые сертифицированные воздуховоды и различные фасонные изделия для проектирования и монтажа химстойкой пластиковой вентиляции для помещений и цехов любого типа.

На складе компании всегда имеется в наличии прямой участок воздуховода — вентиляционная труба круглого или прямоугольного сечения, выполненный из высококачественного листового полипропилена или полиэтилена белого, серого и синего цветов.

Богатый опыт работы на рынке вентиляционных систем России!

Компания на протяжении 10 лет выпускает различные пластиковые воздуховоды типовых и индивидуальных размеров на заказ из полипропилена, ПВХ, ПНД,ПВДФ.

Производство воздуховод осуществляется на современном европейском оборудовании самого высокого качества. Все этапы производства вентиляционных систем сопровождаются контролем качества с поступления листовых пластиков до их раскроя и сварки, отгрузке потребителю собственным автомобильным транспортом.

80% общего объема производства приходится на воздуховоды из полипропилена. Полипропиленовая вентиляция обладает множеством положительных свойств с универсальностью для применения в разных отраслях промышленности. Данный вид полимерных воздуховодов уже более 10 лет активно применяются на многих предприятиях России вытеснив свои металлические аналоги из -за высоких эксплуатационных характеристик с длительным сроком службы и превосходной химической стойкостью.

Воздуховоды Polex Vent поставляются на многие промышленные предприятия России, в страны ближнего зарубежья.

Прямые участки воздуховода представляют собой основные элементы пластиковой вентиляционной системы. В зависимости от типа самой системы могут иметь круглое или прямоугольное сечение длиной от 500 до 3000 мм. При этом последняя модель позволит Вам рационально разместить элементы вентиляции в помещении, а потому идеально подходит для ограниченных пространств и сложных условий монтажа. Однако, считается более шумной по сравнению с воздуховодами круглого сечения.

Производятся такие изделия обычно из листовых пластиков современного поколения, особо устойчивых к внешнему агрессивному воздействию, в том числе высоким температурам и возникновению коррозии. Идеальными материалами для этого являются полипропилен и полиэтилен, однако в отдельных случаях могут также использоваться ПВХ и ПВДФ. При этом подбор материала должен осуществляться специалистом, который занимается проектированием вентиляции, исходя из особенностей использования Вашей системы, а также самого помещения, в котором она будет располагаться.

Купить воздуховоды без посредников напрямую от производителя № 1 в России!

Купить качественные пластиковые воздуховоды для создания надежной вентиляционной системы цеха или производственного помещения Вы можете в нашей компании по самым выгодным ценам в России.

Компания обладает своими собственными производственными и складскими площадками и не использует для изготовления арендованные помещения, что значительно влияет на конечную стоимость заказа.

А постоянное наличие сырья на складе и круглосуточная работа предприятия гарантирует сжатые сроки выполнения заказа.

50% предоплата и ваш заказ в производстве!

Для всех клиентов с разных уголков России и ближнего зарубежья, мы предоставляем выгодные условия для размещения заказа на нашем производстве с предоплатой в 50 и 70%.

Приобретая подобные изделия в производственной компании «POLEX VENT», Вы можете быть уверены в том, что вся продукция, которую мы предлагаем:

  • изготавливается нами на современном высокотехнологичном оборудовании немецкого производства;
  • специалистами с опытом работы в данной сфере более 10 лет;
  • отличается высоким качеством и имеет все необходимые сертификаты;
  • может иметь раструбное или фланцевое соединение; а также может быть представлена стандартными моделями или выполнена на заказ в соответствии с предоставленной Вами технической документацией;
  • кроме того, ввиду особенностей самого материала, вся она характеризуется высокими показателями антикоррозийности и химстойкости, прочна и долговечна (срок службы таких изделий может достигать до 50 лет), удобна и проста в монтаже, эксплуатации и ремонте, а значит, может одинаково успешно использоваться не только при проектировании бытовой вентиляции, но и промышленной, в том числе, на предприятиях гальванической, пищевой, химической и другой особо вредной промышленности;
  • при этом сварка прямых участков воздуховодов при проектировании и монтаже вентиляционных систем специалистами нашей компании осуществляется на стыковочном оборудовании, благодаря чему достигается высокое качество получаемого шва и герметичность всей Вашей вентиляции.

Воздуховоды пластиковые «POLEX VENT» — это гарантия эффективной и бесперебойной работы Вашей вентиляционной системы!

Монтаж воздуховодов

Монтаж воздуховодов реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж воздуховодов, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух.]

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды. С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы.

Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный.

Общие правила по монтажу воздуховода

Общие требования к установке и эксплуатации воздуховодов прописаны в нормативной базе:

  • СП 60.13330 «Отопление вентиляция и кондиционирование»,
  • СП 73.13330.2012 «Внутренние санитарно-технические системы зданий»),

а также в инструкциях от производителей воздуховодов.

Правила, обязательные к исполнению

  1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
  2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
  3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
  4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
  5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
  6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.
  7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
  8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
  9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

Нормативные расстояния по отношению к строительным конструкциям и инженерным коммуникациям

Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:

  1. Расстояние от поверхности воздуховода с круглым сечением до потолка должно составлять не менее 100 мм, до стен и иных строительных конструкций — не менее 50 мм.
  2. Минимальное расстояние между круглым воздушным каналом и магистралями инженерных систем (ХВС, ГВС, газовые трубы, водоотведение) должно составлять не менее 250 мм.
  3. Минимальное расстояние между двумя воздуховодами круглого сечения – не менее 250 мм.
  4. Минимальное расстояние от поверхности воздуховода любого типа до электропроводки – 300 мм.
  5. Расстояние между прямоугольным каналом и строительными конструкциями, другими каналами, а также трубопроводами должно составлять: не менее 100 мм для каналов шириной 100-400 мм, от 200 мм для каналов шириной 400-800 мм и от 400 мм для коробов шириной 800-1500 мм.
  6. Любые соединения воздуховодов должны располагаться на расстоянии не менее метра от плоскости прохождения сквозь строительные конструкции.

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

Крепление шпильками и хомутом считается оптимальным для монтажа воздуховодов круглого сечения – как простых, так и изолированных.

При монтаже небольших отрезков гибкого воздуховода можно использовать хомуты без шпилек.

Крепление перфолентой можно использовать при монтаже круглых и прямоугольных воздуховодов. В первом случае лента сворачивается в петлю, во втором – крепится к болтовому соединению воздуховода. Несмотря на относительную дешевизну метода, конструкция не получает необходимой жесткости и может заметно вибрировать. Такой метод фиксации уместно использовать лишь для небольших воздуховодов диаметром до 200 мм.

С противоположной стороны воздуховод крепится непосредственно к потолку анкерным соединением либо к металлической балке с помощью струбцины.

Монтаж жесткого прямоугольного воздуховода

Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.

Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:

  1. Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
  2. Расстановка подъемного оборудования, подготовка строительных лесов и вышек
  3. Соединение укрупненных узлов из прямых отрезков и фасонных частей
  4. Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
  5. Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
  6. Соединение последнего отрезка с ранее смонтированным участком воздуховода.

Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.

Монтаж гибкого воздуховода

Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.

  1. Разметка магистрали. Система вентиляции и кондиционирования воздуха обычно устанавливается согласно проектным чертежам, где указаны траектории прокладки воздуховодов. Проводим на потолке линию (карандашом или маркером), вдоль которой пройдет канал.
  2. Монтаж креплений. Чтобы предотвратить возможные провисания, крепим дюбеля через каждые 40 см нашей линии и фиксируем на них хомуты.
  3. Определяем необходимую длину воздуховода и отмеряем рукав воздуховода. Замерять «трубу» необходимо при ее максимальном натяжении.
  4. Если необходимо отрезать лишнюю часть воздуховода – можно воспользоваться острым ножом либо ножницами и перекусить проволоку (каркас) кусачками. Резать изоляцию можно только в перчатках.
  5. Если необходимо нарастить длину воздуховода – противоположные части рукава надеваются на соединительный фланец и крепятся хомутами.
  6. Конец рукава соединяется с патрубком или фланцем вентиляционной решетки (или фиксируется в месте ее будущей установки).
  7. Остальная часть рукава под натяжением протягивается через подготовленные хомуты до точки соединения с центральной вентиляционной магистралью.
  8. Если в проекте предусмотрено несколько вентиляционных отверстий, то к каждому из них создается отдельный отвод.

Монтаж изолированного воздуховода

Монтаж теплоизолированного воздуховода выполняется аналогичным способом, но есть и особенности: при нарезке или соединении рукава необходимо сначала отвернуть изоляционный слой, затем отрезать/соединить с фланцем внутренний каркас, герметизировать соединение, затем вернуть на место теплоизоляцию, повторно ее закрепить и заизолировать.

Для изоляции внешнего слоя применяется алюминиевая лента и хомуты, которые призваны соединить теплоизоляционную оболочку с телом воздуховода.

При монтаже звукоизолированного воздуховода необходимо учитывать, что «слабым» местом может быть фланцевое соединение. Для более высокого шумопоглощения воздуховод полностью надевается на патрубок (без зазоров). Герметизация соединений также выполняется с помощью алюминиевой ленты и хомутов.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Типы и виды воздуховодов

Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:

  • Жесткость (гибкие, полужесткие, жесткие)
  • Форма (круглые, прямоугольные)
  • Материал (пластик, алюминий, сталь и пр. )
  • Изоляция (неизолированные либо с изоляцией)

Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.

Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.

Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.

Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:

  • Прямошовные. Бывают круглого, овального и прямоугольного сечения. Представляют собой раскатанный и развальцованный лист металла, замкнутый по контуру посредством сварки либо на фальцевый замок.
  • Спирально-навивные. Исключительно круглого сечения. Труба представляет собой скатанную из длинного узкого металлического листа спираль.

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

  • ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
  • ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

  • Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
  • Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Монтаж воздуховодов реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж воздуховодов, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Пластиковая вентиляция: расчет и монтаж систем


Промышленная пластиковая вентиляция

К преимуществам современных материалов относятся следующие характеристики:

  1. Полное отсутствие коррозионных процессов. Пластики отличаются высокой химической инертностью, что позволяет использовать элементы из таких материалов для эксплуатации в условиях повышенной влажности и температуры. Кроме того, они применяются для установки систем на химических производствах, выделяющих в воздух агрессивные химические соединения.
  2. Пожарная безопасность. Во время трения вращающихся частей агрегатов не появляются искры, пластиковая вентиляция устанавливается для очистки помещений, имеющих в воздухе взрывоопасные вещества в газообразном состоянии или в виде взвешенных микрочастиц.
  3. Оптимальное отношение веса и механической прочности. За счет этого отличия удается изготавливать системы большого сечения и небольшой массой – понижаются затраты на производство и установку, уменьшается нагрузка на несущие поверхности, упрощаются проблемы с элементами крепежа.
  4. Минимальное сопротивление движению воздушных потоков. За счет этого увеличивается КПД использования всех агрегатов, уменьшается потребление электрической энергии. Невысокие показатели сопротивления позволяют комплектовать вентиляцию пластиковую вентиляторами с минимальной мощностью, что оказывает положительное влияние на снижение общей сметной стоимости оборудования.
  5. Технологичность и ремонтопригодность. Вентиляционные системы монтируются без использования сложного дорогостоящего оборудования и приспособлений, пластик без проблем режется болгаркой с абразивным диском или ножовкой по металлу, он легко паяется. Ремонтные работы могут выполняться без привлечения специализированных компаний, есть возможность проводить реконструкцию оборудования без нарушения ритмичности производственного цикла. За счет этого достигается существенная экономия на обслуживание, не нарушается рабочий цикл предприятий и т. д.
  6. Относительно невысокая стоимость и длительный период эксплуатации. По совокупности всех технических и эксплуатационных характеристик пластиковая вентиляция считается наиболее экономически выгодной. При соблюдении рекомендаций производителей вентиляционные системы могут эксплуатироваться более пятидесяти лет. Еще один плюс – проведение регламентных работ по очистке внутренних поверхностей труб отнимает минимум времени.

Единственный весомый недостаток пластика – низкая устойчивость к высоким температурам горения. Но за счет добавок самых современных инновационных наполнителей пластик для вентиляции не поддерживает открытого горения, что существенно расширяет сферы его использования.

Алгоритм расчета пластиковой вентиляции

Задача вентиляции – обеспечивать нормируемые показатели чистоты воздуха в жилых и производственных помещениях. Для обеспечения эффективности вентиляционные системы рассчитываются по нескольким показателям.

  1. Мощность вентиляторов. За исходные данные принимаются нормативные государственные значения по кратности обмена воздуха в зависимости от использования помещения и степени загрязненности. При этом в обязательном порядке элементы вентиляции должны иметь коэффициент запаса мощности для преодоления пиковых нагрузок вследствие возникновения аварийных ситуаций.
  2. Скорость движения воздуха в каналах. Скорость потока рассчитывается как для общего канала, так и для всех ответвлений по отдельности. Во время расчетов добиваются таких значений, чтобы во время функционирования движущийся воздух не создавал большого шума, при этом условный диаметр воздуховода стараются подобрать минимально возможным. За счет такого подхода к решению проблемы удается получить наиболее приемлемые линейные параметры труб, обеспечивающие надлежащие показатели микроклимата с минимальными затратами финансовых средств на изготовление и установку оборудования.
  3. Необходимые автоматические системы контроля и управления системой. Наиболее сложные и очень ответственные элементы вентиляции.

Требования к вентиляции помещений

Окончательные данные проверяются ответственными специалистами и утверждаются представителями государственных контролирующих организаций. Вентиляция дома проходит экспертизу в научно-исследовательских институтах и допускается к установке только при наличии положительного отзыва. Запрещается изменение вентиляционной схемы или подключение новых элементов вентиляции без выполнения предварительных расчетов соответствующими организациями или компаниями.

Расчет вентиляции пластиковой может делать по двум критериям:

  1. По скорости потока в каналах. Этот фактор принимается во внимание при проектировании сложных многоканальных систем с подключением большого количества различных ответвлений. Для обеспечения одинаковой скорости максимальное сечение каналов должно быть в месте их присоединения к вентилятору. Дело в том, что в дальнейшем к магистральному воздуховоду присоединятся ответвления, суммарный диаметр элементов, по которым движется воздух, возрастает. Выравнивание скоростей в трубах делается за счет увеличения сечения. Методика расчетов в качестве исходных данных принимает во внимание количество транспортируемого воздуха по каждому отдельному участку с последующим суммированием полученных значений.

Изменение скорости движения воздуха

  1. По возможности поддержи одинаковых параметров динамического давления воздушной среды. Технические требования к вентиляциям пластиковым предусматривают стабильность этого показателя. Положительного результата добиваются путем монтажа дополнительных вентиляторов в некоторых участках. Конкретное место размещения оборудования зависит от фактических показателей воздушного потока. Такой метод используется при расчете систем для больших предприятий, у которых имеется несколько отдельных цехов с различными видами технологических процессов.

С учетом полученных значений проектируются вентиляционные шахты, при этом желательно предусматривать возможность изменения технических параметров системы в связи с увеличением производственных площадей или изменением технологических процессов. Вентиляционные комплексы должны иметь возможность реконструкции труб с минимальными финансовыми потерями и в кратчайшие сроки. Расчет вентиляции пластиковой могут делать только специализированные компании, имеющие государственные лицензии на выполнение данного вида работ.

Состав устройств вентиляционных систем

Каждая вентиляционная система имеет свои отличия в зависимости от технических параметров, но у всех есть несколько общих составляющих.

Состав системы

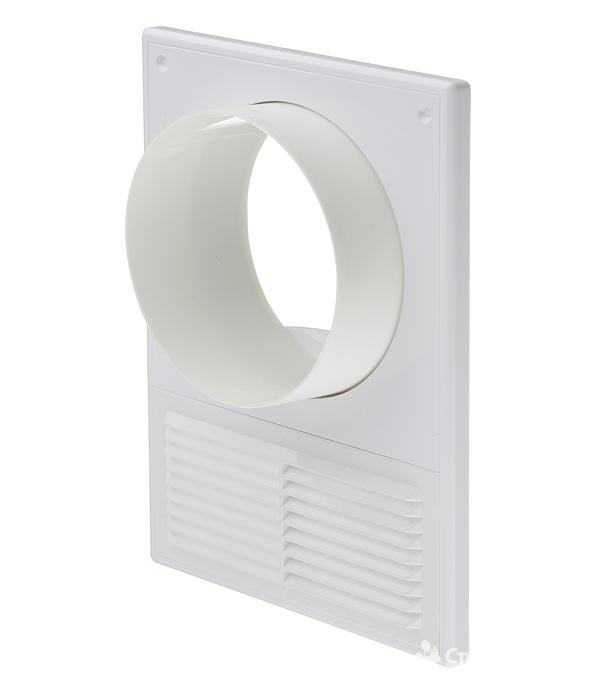

Вентиляционные решетки

Могут быть вытяжными и приточными, нерегулируемыми и регулируемыми. По форме решетки для вентиляции пластиковые бывают квадратными, прямоугольными или круглыми, с декоративной отделкой, направлением потока воздуха в одном или нескольких направлениях. Регулирующие устройства вентиляционных решеток состоят из:

  1. Регулятора расхода воздуха. Для промышленных сооружений используется многостворчатый клапан ручного или автоматического управления.
  2. Регулятора характеристик воздушной струи. Воздух может подаваться компактно в ограниченную зону или распределяться веерно по всему объему помещения.
  3. Регулятора направления воздушного потока для вентиляции пластиковой. Состоит из специальных поворотных жалюзи, которые могут изменять свое положение в вертикальном и горизонтальном направлениях.

Большинство конструкций решеток являются универсальными и могут устанавливаться как на приток, так и на удаление воздуха. По месту установки решетки могут быть потолочными, настенными или напольными. По желанию заказчика решетки могут устанавливаться над рабочими отдельными местами. Параметры отверстий должны обеспечивать нормируемую скорость движения воздуха.

Решетки для вентиляции

Пластиковые трубы

Пластиковые вентиляционные трубы

Главный элемент всех вентиляционных систем. По сечению трубы могут быть круглыми, квадратными и прямоугольными. В зависимости от назначения вентиляции пластиковой могут иметь дополнительную теплоизоляцию. Параметры сечения подбираются на основании расчетных данных и должны гарантировать нормируемую кратность обмена воздуха. Технические требования к трубам прописаны в ГОСТ 51613-2000. Пластиковые трубы могут соединяться в единую воздушную магистраль раструбными или фланцевыми соединениями, для минимизации протечек устанавливаются специальные резиновые прокладки. Материал изготовления прокладок должен обладать высокими показателями пластичности и полностью восстанавливать первоначальные размеры после снятия нагрузки. За счет пластичности гарантируется герметичность соединения весь период пользования, пластиковая вентиляция полностью отвечает установленным параметрам, во время эксплуатации пластиковые трубы сохраняют первоначальную геометрию и размеры.

Прямоугольный канал

За счет прямоугольного профиля вентиляция пластиковая не занимает много свободного пространства, может монтироваться в помещениях с низкими потолками. Толщина прямоугольных каналов подбирается в зависимости от максимальных значений давления воздушной струи, при этом дополнительно учитываются статические и динамические нагрузки. Внешние усилия на прямоугольный канал могут иметь постоянный или временный характер, трубы для вентиляции должны выдерживать максимальные расчетные нагрузки. Для наиболее ответственных участков предусматривается коэффициент запаса прочности.

Проверка качества производится согласно требованиям ГОСТ 24157-80, работы выполняются предприятием-изготовителем в лабораторных условиях и методом визуального осмотра поверхностей и состояния сварных швов. В зависимости от величины партии может быть выборочной или посменной, при обнаружении отклонений назначается повторная проверка на удвоенном количестве образцов. Результаты повторной проверкой считаются окончательными и сомнению не подлежат, трубы для вентиляции считаются соответствующими стандартам.

Этапы монтажа вентиляции из пластика

Монтажными работами занимаются специальные компании, имеющие в своем штате специалистов надлежащей квалификации. Перечень приспособлений, инструментов, оборудования и количество рабочих определяется на основании технологических карт. Более рациональная доставка оборудования прорабатывается на основании поэтажных планов. На промышленных предприятиях часто предусматривается сборка основных агрегатов, труб и узлов на полу, при этом сами узлы ограничиваются следующими параметрами:

  1. Массой. Вес одной конструкции вентиляции пластиковой не может превышать возможностей грузоподъемных механизмов, имеющихся на строительной площадке.
  2. Размерами. Линейные параметры ограничиваются данными о монтажных проемах в здании, наличия специальных архитектурных элементов (балок, межкомнатных перегородок, ферм и т. д.). Эти узлы могут создавать непреодолимые трудности во время транспортировки узлов вентиляционной системы.
  3. Жесткостью конструкции. Большие размеры не должны нарушать устойчивость конструкции во время транспортировки и монтажа.

На рабочем плане разводки обозначаются конкретные места фиксации воздуховодов с их привязкой к плану строения. При необходимости на отдельных чертежах даются размеры технологических отверстий и их расположение по отношению к несущим узлам конструкции здания.

Схема монтажа вентиляционной системы

Технико-экономические показатели вентиляции пластиковой должны включать объемы монтажных работ и расчет их сметной стоимости. Все перечисленные данные включаются в пояснительную записку и предлагаются на утверждение заказчику, отдельные разделы согласовываются с проектными организациями. Действующие нормы запрещают начинать работы без утверждения комплекта документации.

Во время монтажа каналов пластиковой вентиляции необходимо придерживаться следующих правил:

  1. Оси круглых и прямоугольных воздуховодов должны располагаться параллельно несущим плоскостям строительных конструкций. Допускается изменение линейности положения на небольших участках в местах преодоления различных препятствий или для упрощения подключения боковых ответвлений.
  2. Расстояние от оси прямоугольного воздуховода до плоскости несущей конструкции должно равняться половине максимальной высоты воздуховода увеличенное на 50 мм.
  3. Если воздуховоды вентиляции пластиковой прокладываются вдоль нескольких стен периметра одного помещения, то расстояние до каждой из них устанавливается по такой же формуле. При смещении строительных конструкций на определенную величину воздуховоды должны смещаться пропорционально этой величине.
  4. Минимальное расстояние от поверхности труб до электрических линий должно составлять не менее 300 мм, изменение допускается только при наличии технического обоснования в проектной документации.
  5. При прокладке нескольких параллельных линий воздуховодов в одном помещении расстояние между их боковыми плоскостями должно составлять не менее половины диаметра плюс 100 мм.

До начала проведения работ по установке вентиляции пластиковой ответственный представитель компании-исполнителя должны принять объект под установочные работы по акту. Обнаруженные проблемные места должны исправляться заказчиком.

Перечень технической документации на монтажные работы

Исполнитель должен иметь на руках следующие документы:

  • рабочий проект;
  • комплект чертежей по установке оборудования;
  • технологическую записку производства работ;
  • калькуляцию штучных элементов;
  • перечень строительных работ, обязательных к выполнению заказчиком до начала установки системы вентиляции.

По окончании установки вентиляция пластиковая принимается специальной комиссией на основании протоколов испытаний в различных режимах функционирования.

Производство пластиковой вентиляции видео

Воздуховоды прямоугольные: стандарты, монтаж, ремонт

На чтение 5 мин.

Для обеспечения воздухообмена и поддержания необходимого уровня влажности в помещении с герметичными окнами и дверями хозяева обустраивают эффективную вентиляцию. Круглые трубы монтируют преимущественно в недоступных для обозрения местах, поскольку они часто портят интерьер. На виду же устанавливают воздуховоды прямоугольные или квадратные. Их геометрия гармонично вписывается в дизайн практически любой кухни, жилой комнаты или офисного помещения.

Вертикальный воздуховод

Технические характеристики

Воздуховоды прямоугольного сечения имеют размеры от 10х10 см до 1х1 м. Стандартом длины считается 100, 125 и 200 см. Для соединений различных форм и сечений используют переходники. С их помощью можно легко осуществить переход с прямоугольного воздуховода на круглый или с большего диаметра на меньший.

Также используют следующие фасонные элементы и арматуру для крепления деталей, создания поворотов конструкции и переходов:

  1. Тройники и крестовины. Позволяют подсоединить несколько линий под углом 90°.
  2. Врезки. Используют для подключения дополнительных труб в главную линию.
  3. Отводы 45ºи 90º.
  4. Хомуты. С их помощью фиксируют трубы к опорным элементам.
  5. Соединители. Устанавливают для соединения воздуховодов одного сечения.
  6. Переводы или переходники позволяют объединить детали прямоугольного сечения с круглым.
  7. На выходные отверстия устанавливают вентиляционный люк.
  8. Шибер. Позволяет контролировать силу воздушного потока и отключать некоторые секции.
  9. Заслонки. Автоматизируют работу вентиляционной системы.
  10. Заглушки предотвращают проникновение внутрь помещения пыли и влаги.
  11. Узлы прохода через кровельное покрытие. Обеспечивают качественное соединение внутреннего воздуховода с элементами, проходящими через кровлю.

Материал изготовления

Чаще всего изготавливается воздуховод прямоугольный из оцинкованной стали и пластика. Также бывают изделия из стеклоткани и металлопластика. Металлические конструкции имеют стандартную ширину 125 мм и крепятся между собой с помощью фланцев или бандажа из металлических реек и полос тонкостенного металла. Данные изделия используют для вентиляционных систем в жилых домах, офисных и складских помещениях. Изготавливаются они из таких материалов:

  • оцинкованная сталь, толщина стенок 0,55-1,2 мм;
  • нержавеющая сталь толщиной 0,5-0,8 мм;
  • низколегированная сталь;
  • алюминиевые сплавы.

Металлические трубы обладают следующими достоинствами:

  • пожаробезопасностью;
  • высокой конструкционной прочностью;
  • большим эксплуатационным сроком;
  • высокой пластичностью, благодаря чему изделия сохраняют целостность при динамической и статической нагрузках.

Недостатками конструкции являются:

  • подверженность коррозии;
  • большой вес по сравнению с пластиком;
  • высокая стоимость.

Пластиковые каналы изготавливаются из следующих материалов:

  1. Поливинилхлорид (ПВХ). Рабочий температурный диапазон составляет -30°…+70°С, что позволяет их устанавливать в неотапливаемых помещениях.
  2. Фторопласт (ПВДФ). Является кислостойким составом с температурным режимом -40°…+140°С.
  3. Полипропилен (ПП). Устойчив по отношению к большинству химических составов.
  4. Полиэтилен низкого давления (ПНД). Обладает высокой пластичностью, поэтому устойчив к механическим повреждениям и низким температурам.

Использование пластиковых воздуховодов имеет такие недостатки:

  1. Горючесть. Не весь пластик подвержен процессу горения, но все изделия плавятся и выделяют при этом опасные для человека вещества. Поэтому пластиковые воздуховоды устанавливают в одноэтажных домах.
  2. Накапливается статический заряд. Это приводит к налипанию пыли на материал. Чтобы предотвратить образование заряда, поверхность труб обрабатывают специальными средствами. Они создают защитную пленку на поверхности, и пыль притягивается гораздо меньше.

Преимуществ у пластиковых изделий больше:

  1. Простота монтажа. Большое количество переходников и соединительных элементов позволяют создать конструкцию любой длины и сложности. А резиновые прокладки обеспечивают герметичное соединение деталей.
  2. Гладкие внутренние стенки. Благодаря этому воздух встречает меньше сопротивления.
  3. Чтобы увеличить герметичность конструкции, на стыки можно нанести герметик.
  4. Низкий уровень шумов.
  5. Не поддается коррозии.

Области применения

Используют прямоугольные воздуховоды для вентиляции, дымоотвода и кондиционирования жилых домов, офисных и промышленных зданий, торговых центров и пр. Для обеспечения воздухообмена в помещениях, где используется газовое оборудование, устанавливают вытяжки из металла. Их также устанавливают в зданиях общественного предназначения (массовое пребывание людей), жилых, административных и производственных помещениях.

Пластиковые изделия используют в малоэтажных зданиях. Запрещено прокладывать линии из данного материала в подвальных и технических помещениях, подполье, чердаках.

Преимущества и недостатки конструкций

Использование пластиковых воздуховодов прямоугольной формы имеет ряд преимуществ:

  1. Большая плотность прижатия к поверхности ограждающих элементов.
  2. Эстетичный и компактный внешний вид. Изделия легко спрятать в нише, за навесными шкафами, за натяжными потолками, не боясь испортить дизайн интерьера.
  3. Простота монтажа. Все элементы легко собираются с помощью соединительных элементов.
  4. Высокая устойчивость к нагрузкам. Поскольку плоскости находятся под прямым углом по отношению друг к другу, это повышает прочность конструкции и позволяет выдерживать большие нагрузки.
  5. Технологичность. К плоским боковым поверхностям легче прикрепить соединительные и крепежные элементы.

Недостатками конструкции являются:

  • низкая пропускная способность;
  • внутренние углы сложнее очищать;
  • при большой протяженности образовываются турбулентные зоны, и повышается уровень шума;
  • требуется мощный вентилятор;
  • высокая стоимость изделий;
  • необходимо больше теплоизолирующего материала по сравнению с круглыми трубами.

Особенности монтажа

Чтобы произвести монтаж и ремонт прямоугольного воздуховода, необходимо выполнить такие этапы работы:

  1. Произвести разметку отверстий, размеров деталей, мест крепления фиксирующих элементов.
  2. Просверлить отверстия.
  3. Установить хомуты.
  4. Произвести герметизацию всех стыков.
  5. Собрать фасонные детали в более крупные узлы.
  6. Выполнить фиксацию.
  7. Установить конструкцию на крепежные элементы.
  8. Соединить собранную линию с установленной ранее.
  9. Загерметизировать стыки.

Особенностью сборки является необходимость тщательно обрабатывать герметиком все соединительные места. Изолирующее средство выбирают в зависимости от агрессивности окружающей среды. Крепление деталей шириной до 40 см осуществляется с шагом не более 4 м. Для более широких изделий необходимо устанавливать крепежные элементы на расстоянии до 3 м.

Правильный способ установки Flex Duct

Вы, наверное, видели гибкие воздуховоды ( или гибкий воздуховод) на чердаке или в подполье. Выглядят они так:

Ага, гибкий воздуховод — это та странная обвязка из фольги, которая выглядит так, будто она была сделана для НАСА или чего-то подобного. На самом деле это просто трубка, по которой движется воздух. Или, как это бывает во многих домах, изо всех сил пытается пройти через .

Видите ли, гибкий воздуховод редко устанавливается очень хорошо. Если вы когда-нибудь видели изогнутый или провисший гибкий воздуховод и задавались вопросом, было ли это проблемой, значит, вы на что-то наткнулись! Поскольку гибкий воздуховод по определению является гибким, он часто изгибается так, как мы этого не хотим.

Результат — плохой воздушный поток и неэффективные системы HVAC.

Нам действительно нравится гибкий воздуховод. Но вы должны установить его правильно.

В этом вся суть гибкого воздуховода. Когда подрядчики HVAC используют его по назначению, это нормально. Однако во многих домах гибкие воздуховоды используются чрезмерно, потому что их относительно легко установить по сравнению с жесткими трубопроводами.

Помимо того, что он чрезмерно загружен, он часто устанавливается неаккуратно. Со временем он прогибается или прогибается, препятствуя прохождению драгоценного воздуха через вашу систему.

Этого не должно происходить. Установщики HVAC

могут использовать гибкий воздуховод и избежать этих проблем. Им просто нужно правильно установить.

Кстати, следующие шаги охватывают правильный подход при установке гибкого воздуховода:

1. Помните: хорошая система воздуховодов почти никогда не будет полностью изгибаться.

Это ключ. Мы собираемся рассказать, где и как можно развернуть гибкий воздуховод, но вы должны помнить, что в хорошей системе воздуховодов не , а только , использующие гибкий воздуховод.

Вам также придется установить трубы из твердого материала. Жесткая труба, конечно же, не перегибается и не провисает. Кроме того, он менее подвержен повреждениям. Что-то может упасть на ваши гибкие воздуховоды и сместить или порвать их. Жесткая труба? Не так много.

Для систем воздуховодов меньшего размера можно использовать почти , полностью изогнутые, но колена и изгибы по-прежнему должны быть жесткими. В любом случае, просто помните, что очень мало ситуаций, когда полностью гибкая система воздуховодов подходит.

2.Сделайте все остальное правильно перед установкой чего-либо.

Вы не сможете установить гибкий воздуховод, если не выполнили ручной расчет нагрузки J, ручной D для проектирования воздуховодов и ручной T для определения размеров приводки и решетки. После выполнения этих упражнений , затем вы можете решить, можно ли использовать гибкий воздуховод.

И после того, как вы проделаете все это, вы все равно можете решить, что , а не , использовать гибкий воздуховод. Все зависит от результатов.

Выполнять всю эту беготню — все равно что делать уроки. Забраться на чердак с кучей гибких воздуховодов, если вы сначала этого не сделали? Это эквивалентно пропуску занятий на весь семестр и последующему появлению в день выпускного экзамена. Это не умно.

В большинстве случаев эти упражнения покажут вам, что можно использовать гибкий воздуховод в определенных местах. Но где?

3. Используйте гибкий воздуховод для прямых участков.

Вы будете знать, что можете использовать гибкий воздуховод, если ваша конструкция содержит прямые участки (т.е.е. длинные прямые участки воздуховода). Поскольку гибкий воздуховод обычно неэффективен из-за провисания и перегиба, прямые участки в значительной степени устраняют это.

Да, воздуховод может провисать на прямом участке. Но он не прогнется, если ваш подрядчик будет правильно его поддерживать.

Есть ли какие-либо участки воздуховодов, которые не прямые? Используйте жесткую трубу! Сюда входят изгибы, локти и все, что выходит прямо из камеры. Изогнутый гибкий воздуховод не позволит воздуху течь должным образом, в отличие от жесткого воздуховода.

Единственный случай, когда можно использовать гибкий воздуховод для изгиба, — это очень длинный канал с большим радиусом.Но даже в этом случае жесткая трубка, вероятно, лучше.

4. Затяните и держите прямо.

Если ваш подрядчик использует гибкий воздуховод для прямых участков, для него критически важно плотно его затянуть при установке. В противном случае внутренняя часть воздуховода будет неровной и сжатой. Воздух не будет проходить через него должным образом, и со временем он будет больше провисать.

5. Проверка и балансировка

Ваш подрядчик хорошо поработал, установив гибкий воздуховод? Они узнают, если они проверит свою работу.

После установки любого воздуховода, гибкого или другого, важно проверить статическое давление и поток воздуха в системе. У вашего подрядчика по ОВКВ есть оборудование для выполнения этих измерений. Если ваша система не перемещает нужное количество воздуха (а это должно быть, потому что она была правильно рассчитана и спроектирована, помните?), Подрядчику придется вернуться и внести коррективы, пока все не станет нужным.

В частности, воздуховод

Flex также нуждается в действительно хорошем контроле качества. Его так легко согнуть или раздавить! Вот почему мы твердо верим в строгую направленность и точность при установке гибких воздуховодов, а также в аудит после установки, желательно со стороны старшего члена команды.

Быть пользователем гибких воздуховодов — это нормально. Просто используйте в умеренных количествах.

Использование гибких воздуховодов для прямых участков обычно нормально, особенно если вы делаете это в рамках целенаправленного и тщательного проектирования воздуховодов для дома.

Но использовать его, потому что он прост в установке? Или использовать его для поворотов? Это просто безответственно.

При установке воздуховодов мы обычно используем комбинацию гибких и жестких воздуховодов. В большинстве домов это будет работать в большинстве случаев. Но только в том случае, если вы сначала сделаете домашнюю работу и убедитесь, что вы создаете качественный дизайн воздуховода с материалами и качеством монтажа, которые сохранятся.

Это правильный способ установки гибких воздуховодов или, если уж на то пошло, любых воздуховодов. Сделать это правильно сложно, но оно того стоит.

4 правила гибких воздуховодов, которые необходимо знать специалистам по ремонту

Все фотографии любезно предоставлены Министерством энергетики США

В большинстве проектов гибкие воздуховоды HVAC располагаются в специально отведенных пазах, что обеспечивает максимальную эффективность воздушного потока. Но путь для последней ветви дерева гибких воздуховодов — той, которая идет от магистрали или камеры к выходному регистру — обычно выбирается субподрядчиком.Часто им приходится конкурировать в поисках места для прокладки воздуховодов среди всей проводки и трубопроводов, уже проложенных электротехническими и сантехническими предприятиями.

Гибкие воздуховоды могут ускорить монтаж за счет уменьшения количества стыков на участке и устранения необходимости в коленах и смещениях. Они также легко подходят как к овальным, так и к круглым разъемам. Но физические свойства гибких воздуховодов, которые создают преимущества, также являются источником потенциальных проблем, если не соблюдать осторожность во время установки.Хороший первый шаг, или конечно же, — убедиться, что существует эффективная коммуникация между всеми вовлеченными сторонами, включая проектировщиков, разработчиков и специалистов по HVAC, сантехнике и электричеству.

Но не помешает иметь наглядные пособия при обсуждении, наблюдении или проверке работы. Представленные здесь детали были взяты из видеороликов Building America Министерства энергетики США и охватывают основы проектирования и установки гибких воздуховодов. Многое из того, что вы здесь найдете, является здравым смыслом, но не позволяйте этому обмануть вас.Воздушный поток сложнее, чем кажется, и невнимательность или пренебрежение этими передовыми методами действительно может снова вас укусить.

1. Заделайте воздуховоды мастикой.

Все воздуховоды должны быть герметизированы мастикой для воздуховодов стандарта UL-181 [1] , а гибкие воздуховоды должны удерживаться на месте стяжками на всех соединителях. В идеале все воздуховоды должны располагаться в кондиционируемом помещении. Обычно это происходит с воздуховодами, которые проходят через подвесной потолок или перекрытие, или между балками, если система пола находится наверху кондиционированного подвала или подвального помещения.Чердаки могут быть проблематичными, когда изоляция расположена в чердачном этаже, а не в стропильных нишах или, что еще лучше, за пределами обшивки крыши.

Если воздуховоды расположены вне кондиционируемого помещения, они должны быть герметизированы, чтобы предотвратить потерю кондиционированного воздуха, а также изолированы, чтобы предотвратить тепловые потери или усиление из окружающего воздуха.

Все воздуховоды, жесткие или гибкие, должны быть герметизированы канальной мастикой стандарта UL-181. Клейкая лента имеет множество применений, но герметизация воздуховодов не входит в их число.

Иллюстрация: Совет по диффузии воздуха, «Стандарты характеристик гибких воздуховодов и установки», 5-е издание


Хотите больше? Ознакомьтесь с нашими победителями в области дизайна 2017 года!

2. Используйте только то, что вам нужно

Трение — враг воздушного потока. В отличие от жестких воздуховодов, которые обрезаются до длины с допуском 1 дюйм или меньше, легко отрезать отрезок гибкого воздуховода на несколько футов длиннее, чем требуется, чтобы добраться из точки A в точку B [2A] .Это создает провисание в воздуховоде, что снижает воздушный поток по двум причинам. Во-первых, поскольку воздух должен проходить дальше, он подвергается воздействию большей площади внутренней поверхности воздуховода. Во-вторых, из-за того, что воздуховод не натянут плотно, проволочные ребра в воздуховоде создают большее трение, чем обычно, по всей длине воздуховода.

Чтобы поддерживать сильный воздушный поток, спланируйте короткие прямые участки на этапе проектирования. Обратите особое внимание на план каркаса и по возможности проложите воздуховоды через фермы перекрытий [2B] .Следите за планом во время создания каркаса и будьте готовы к созданию желобов для транспортировки воздуховодов, где это необходимо. Также убедитесь, что все воздуховоды, независимо от длины, натянуты между фитингами.

Избегайте резких изгибов [2A], которые сильно уменьшают поток воздуха. Запланируйте комплект каркаса, чтобы включить в него желобки или фермы для размещения воздуховодов [2B]. Воздуховоды, которые не натянуты или имеют резкие изгибы, могут в несколько раз увеличить эквивалентную длину воздуховода (см. Иллюстрацию выше).

3. Не путайтесь с гибкими воздуховодами

Поток воздуха в воздуховоде любой длины может быть нарушен из-за резких поворотов или даже изгибов. И каждый поворот, изгиб или сжатие в участке воздуховода уменьшает поток воздуха, что приводит к большему количеству жалоб со стороны ваших клиентов, связанных с комфортом.

К сожалению, на многих стройплощадках плохое планирование каркаса и отсутствие координации между вычетами приводят к всевозможным изгибам и перегибам, некоторые из которых почти полностью останавливают воздушный поток [3A] .

Когда гипсокартон поднят, эти проблемы невозможно обнаружить, поэтому внимательно осмотрите гибкие воздуховоды, прежде чем бригада гипсокартона приступит к работе. Изгибы сравнительно легко обнаружить, но резкий изгиб может ограничить поток воздуха, и его труднее увидеть. [3B] . Если невозможно избежать изгибов, убедитесь, что радиус любого поворота как минимум равен диаметру воздуховода. Например, центральная линия изгиба в воздуховоде диаметром 8 дюймов должна следовать кривой с радиусом не менее 8 дюймов [3C] .Один из простых способов обеспечить соответствие изгибов этому стандарту — использовать металлические колена в этих критических местах.

Отсутствие координации между вычитаемыми сделками может привести к изгибам и перегибам, чтобы избежать компонентов трубопроводов, проводки и каркаса [3A]. Чтобы предотвратить необходимость дорогостоящего поиска неисправностей за готовыми стенами и потолками, внимательно осмотрите перед установкой гипсокартона, чтобы убедиться, что нет резких изгибов или каких-либо изгибов, скрытых за рамой [3B].

Иллюстрация: любезно предоставлено У.С. Департамент энергетики


Хотите больше? Ознакомьтесь с нашими лучшими механическими и электрическими продуктами на 2020 год!

4. Поддержите воздуховоды

Иногда лучший маршрут для гибкого воздуховода — это вверх и над препятствием. Но без надлежащей опоры воздуховоды могут провисать или перегибаться, что снижает воздушный поток [4A, 4B] .

Во избежание проблем используйте седла или ремни для поддержки через равные промежутки времени [4C, 4D] . Следуйте инструкциям производителя, но на случай, если они «потеряются», вот список лучших практик для поддержки воздуховодов:

  • Пространственные опоры на расстоянии не более 4 футов друг от друга (соединение с жестким воздуховодом или оборудованием считается точкой опоры).
  • Опоры должны иметь ширину не менее 1½ дюйма.
  • На длинных горизонтальных участках с крутыми изгибами используйте дополнительные опоры до и после изгибов.
  • Не допускайте провисания воздуховодов более чем на 1/2 дюйма на фут между опорами; максимальный прогиб не должен превышать 2½ дюйма [4E] .
  • Опорные ремни не должны сжимать внутреннюю сердцевину или ограничивать поток воздуха.
  • Опоры не должны сужать изоляцию, поскольку это может вызвать появление холодных пятен и конденсации, что может привести к росту плесени.

Когда воздуховоды необходимо проложить вверх и над препятствием, слишком мало опор может вызвать перекручивание [4A]. Решение состоит в том, чтобы создать плавный изгиб, используя опоры через частые промежутки времени [4B]. Поддерживающий материал должен быть достаточно широким, чтобы избежать сжатия воздуховода.

Хорошее практическое правило — обеспечивать опору воздуховода не реже чем через каждые 4 фута и чаще при использовании гибкого воздуховода большого диаметра [4C], даже когда воздуховоды частично поддерживаются каркасными элементами [4D].В идеале воздуховоды не должны прогибаться более чем на ½ дюйма на фут между опорами, а максимальный прогиб не должен превышать
2½ дюйма [4E].

Иллюстрация: любезно предоставлено Министерством энергетики США

Эта статья была адаптирована из серии видео на ProTradeCraft.com, основанной на материалах Building America Solution Center (BASC), онлайн-инструмента Министерства энергетики США, который собирает рекомендации по передовой практике ведущих специалистов строительной науки страны. и специалисты по жилищному строительству.

Как правильно установить гибкий воздуховод

Я много писал о проблемах с воздуховодами, особенно о проблемах с гибкими воздуховодами, потому что их очень много. Пару лет назад я даже статью писал о том,

или нет

. Я ответил отрицательно, но нам нужен лучший контроль качества. Когда я недавно обновил и разместил статью на

, мне прислали письмо.

Я много писал о проблемах с воздуховодами, особенно о гибких воздуховодах, потому что их очень много.Пару лет назад я даже написал статью о том, следует ли запрещать использование гибких воздуховодов. Я ответил отрицательно, но нам нужен лучший контроль качества. Когда я недавно обновил и разместил статью в Green Building Advisor, Джек Лагерсхаузен, исполнительный директор Air Diffusion Council, прислал мне письмо.

В отличие от одной очень большой компании, которая некоторое время назад угрожала мне, Совет по диффузии воздуха поступил разумно. Он признал, что проблемы, о которых я писал, «слишком распространены», и прислал мне бесплатную копию их руководства по установке Flexible Duct Performance & Installation Standards .Сегодня, надеясь, что некоторые читатели отреагируют на эту информацию, я дам вам небольшой обзор этого руководства и призываю каждую компанию, занимающуюся HVAC, устанавливающую гибкий воздуховод, вложить 15 долларов и получить копию. Затем используйте его для обучения установщиков.

Несколько лакомых кусочков из стандартов АЦП

25-страничное руководство начинается с описания классификации и характеристик гибких воздуховодов, а затем обсуждается, как они проходят испытания, вносятся в списки, регистрируются и сертифицируются. Глава 4 — это основа руководства, подробности установки, и это та часть, о которой я расскажу здесь.

По сути, они говорят вам не делать всего того, что я показал здесь в этом блоге, и как правильно устанавливать гибкие воздуховоды. Они также относятся к стандартам других организаций (ACCA, ASHRAE, ASTM…), потому что это руководство по установке, а не полный справочник. Для определения размеров воздуховодов они отсылают вас, например, к Руководству D ACCA.

Одна интересная информация, которую необходимо понять многим установщикам, заключается в том, что для гибких воздуховодов необходимо плотно прижимать внутреннюю облицовку. Если он не плотный, скорость трения значительно возрастает, и это означает, что воздушный поток принимает удар.На диаграмме ниже показано, что если в гибком воздуховоде продольное сжатие составляет даже 15%, коэффициент трения увеличивается вдвое. При продольном сжатии 30% коэффициент трения увеличивается в четыре раза.

Другая проблема, с которой я часто сталкиваюсь, — это слишком крутые изгибы. Стандарты ADC гласят: «Следите за тем, чтобы изгибы были больше или равны радиусу изгиба одного (1) диаметра воздуховода». Язык немного неуклюжий, но на диаграмме ниже показано, что они означают. Если вы можете поместить внутрь поворота воздуховод такого же размера, как показано ниже, они скажут, что все в порядке.

Еще один важный момент, который я постоянно вижу, — это провисающие воздуховоды. Официальная рекомендация ADC заключается в том, что гибкие воздуховоды не должны прогибаться более чем на 1/2 дюйма на фут длины между опорами. Расстояние между опорами должно быть рекомендовано производителем, но не более 4 футов. Ремни, удерживающие гибкий канал, должны быть не менее 1,5 дюйма в ширину.

Стандарты ADC предоставляют множество других деталей об установке, включая один из наиболее важных аспектов — соединения.Тонкость на этом должна обеспечить хорошее, прочное соединение между внутренним вкладышем и разъемом, заклеить его мастикой или лентой, а затем наложить изоляцию и внешнюю оболочку на соединение и уплотнить его.

Еще одно небольшое примечание об этих соединениях: первый метод, который они показывают, — это механическое соединение внутреннего вкладыша с помощью металлического зажима, показанного справа. Я никогда не видел ни одного из них в полевых условиях, за исключением пары моих собственных установок. Они также показывают, как прикрепить внутреннюю облицовку винтами для листового металла.

Наиболее часто используемая застежка — пластиковые застежки-молнии — упоминается только в сносках: «Неметаллические зажимы должны быть перечислены и маркированы в соответствии со стандартом UL 181B и обозначены« 181B-C »».

Как добиться еще большей производительности с гибким воздуховодом

Стандарты ADC служат хорошим руководством для монтажников воздуховодов. Если кто-то безупречно следит за ними и система правильно введена в эксплуатацию, она должна работать нормально. Однако проблема заключается в контроле качества, и один из способов помочь с этим — усложнить небрежную работу.Майк Макфарланд, подрядчик по домашнему оборудованию из Калифорнии, написал, что может быть лучшим советом из когда-либо данных, в своем комментарии в блоге Energy Vanguard:

Уловка для правильной установки состоит в том, чтобы использовать жесткие воздуховоды для всех «отклонений от прямой», а затем туго натянуть воздуховоды между двумя концами, которые теперь направлены друг к другу. Большим преимуществом перед полностью жесткой установкой является звукоизоляция — установка тише, чем полностью жесткая.

Вот и все.Используйте гибкий воздуховод для прямых участков и жесткую трубу в других местах. Если вы действительно не можете заставить себя купить эти отводы из листового металла, по крайней мере, следуйте стандартам Совета по диффузии воздуха.

Несколько слов о стоимости

Основная причина, по которой мы видим так много плохих установок, — это расходы. Использование правильных методов обходится дороже. Обучение сотрудников тому, как это делать правильно, обходится дороже. Использование материалов, которые труднее испортить, стоит дороже. Правильное проектирование и ввод в эксплуатацию обходятся дороже.

Правда в том, что делать это неправильно тоже сопряжено с расходами.Просто домовладелец обычно несет эти расходы. Мой друг Роберт Бин только что опубликовал статью о стоимости систем HVAC, которые он предпочитает называть системами внутреннего климата. Приведенная ниже диаграмма взята из этой статьи и дает вам представление о том, сколько вы получаете от вложенных средств. Конечно, Роберт канадец, поэтому вам придется конвертировать по текущему обменному курсу, если вы находитесь здесь, в США. ; ~)

Вам действительно стоит прочитать его статью, потому что мистер Бин — один из самых знающих ребят в области HVAC.Проверьте и остальную часть его веб-сайта. Там очень много информации.

Суть всего в том, что вы получаете то, за что платите.

Статьи по теме

Следует ли запретить использование гибких воздуховодов программами экологичного строительства?

Сохраняйте жесткость локтя — Урок по установке гибких воздуховодов

Заболевание гибких протоков, не прекращайте свой воздушный поток

различных типов воздуховодов | Городское отопление и кондиционирование

Воздуховоды — это часть системы отопления, вентиляции и кондиционирования воздуха, о которой мы думаем меньше всего, хотя она служит одной из самых важных целей.Воздуховоды — это каналы, отвечающие за распределение охлажденного или нагретого воздуха по всему зданию, и без них остальная часть системы HVAC была бы бесполезна. Существует несколько различных типов воздуховодов, которые можно использовать в домашних или коммерческих зданиях, и каждый из них имеет свои преимущества и недостатки. Тип воздуховода, который вам следует использовать, зависит от ваших потребностей в HVAC и может быть определен специалистом по HVAC. Существует две основные категории воздуховодов: гибкие и жесткие.

Гибкие воздуховоды

Гибкие воздуховоды обычно представляют собой круглые трубы, состоящие из спиралей из стальной проволоки, покрытых гибким, но прочным пластиком.Большинство гибких воздуховодов также окружены изоляцией, чтобы поддерживать необходимую температуру воздуха. Этот тип воздуховода самый простой в установке и второй по стоимости. Гибкие воздуховоды — лучший тип воздуховодов для использования в тесных или неудобных местах, где жесткие воздуховоды было бы слишком сложно установить. Поскольку эти воздуховоды гибкие, они могут огибать неподвижные конструкции и работать практически в любом пространстве. Однако гибкие воздуховоды подвержены перегибам и изгибам, которые могут ограничивать воздушный поток и снижать эффективность системы отопления, вентиляции и кондиционирования воздуха.Воздушный поток также можно несколько уменьшить за счет выступов внутри воздуховодов.

Еще одно преимущество гибких воздуховодов — это хорошее качество воздуха. Поскольку воздуховоды сделаны из пластика, а не из стекловолокна, из которого состоят некоторые жесткие воздуховоды, в воздух не попадают опасные частицы, а это означает, что вдыхаемый воздух меньше загрязняющих веществ. Этот пластик также устойчив к плесени и ржавчине, что означает сохранение качества воздуха. чистить намного дольше. Гибкие воздуховоды имеют меньшую вероятность утечки воздуха из вашей системы HVAC, чем жесткие воздуховоды, хотя они более подвержены проколам.

Жесткие воздуховоды

Вторая категория воздуховодов — жесткие воздуховоды. Жесткие воздуховоды могут быть разных размеров и из разных материалов, могут быть прямоугольными или цилиндрическими. Поскольку воздуховоды жесткие, они не имеют риска перегибов или изгибов, ограничивающих поток воздуха, и, в отличие от гибких воздуховодов, их нельзя порвать или проколоть. Однако жесткие воздуховоды нелегко использовать в сложных помещениях. Существует три основных типа жестких воздуховодов: воздуховоды из листового металла, воздуховоды, облицованные стекловолокном, и воздуховоды из ДВП.

· Воздуховоды из листового металла : Воздуховоды из листового металла обычно изготавливаются из оцинкованной стали или алюминия. Алюминиевые воздуховоды легкие и очень простые в установке. Как и гибкие воздуховоды, воздуховоды из листового металла устойчивы к плесени из-за их непористого материала, что обеспечивает лучшее качество воздуха в течение более длительного времени. Этот тип воздуховодов самый прочный, потому что он держит форму и его нелегко раздавить. Однако в воздуховодах из листового металла больше вероятность утечки в местах соединения двух секций.

· Воздуховоды, облицованные стекловолокном : Некоторые воздуховоды из листового металла облицованы стекловолокном либо внутри, либо снаружи воздуховода. Эта облицовка обеспечивает изоляцию, чтобы поддерживать воздух при нужной температуре, предотвращать образование конденсата и заглушать звук в системе отопления, вентиляции и кондиционирования воздуха. Способность приглушать звук делает воздуховоды, облицованные стекловолокном, популярным выбором в офисных и коммерческих зданиях. Основным недостатком этого типа воздуховода является то, что стекловолокно может со временем разрушаться и выделять волокна в воздух, а вдыхание частиц стекловолокна может вызвать проблемы со здоровьем после длительного воздействия.Воздуховоды, облицованные стекловолокном, сложнее содержать в чистоте, поскольку их чистка может повредить облицовку и выбросить больше частиц стекловолокна в воздух. Этот тип воздуховодов также более подвержен образованию плесени, грибка и бактерий, чем гибкие воздуховоды или воздуховоды из листового металла из-за пористой поверхности. Воздуховоды, облицованные стекловолокном, должны очищаться профессионалами в области HVAC, чтобы предотвратить рост загрязнений и выброс частиц стекловолокна.

· ДВП воздуховоды : ДВП состоит из сжатых стекловолоконных волокон, которые герметизированы для предотвращения попадания частиц в воздух.Снаружи эти плиты защищены пленочным покрытием, которое действует как барьер для воздуха и влаги. Каналы из ДВП сами по себе являются отличными изоляторами и не требуют дополнительной изоляции. Они также являются наименее дорогостоящим типом воздуховодов для установки. Однако, как и воздуховоды, облицованные стекловолокном, воздуховоды из ДВП подвержены росту плесени и грибка. Кроме того, внутренняя часть воздуховодов из ДВП шероховатая, что вызывает трение в воздушном потоке и снижает эффективность системы отопления, вентиляции и кондиционирования воздуха.

HVAC Company в Восточном Теннесси

Вы думаете об установке системы кондиционирования воздуха в вашем доме или офисе? Ваш текущий воздуховод нуждается в ремонте? Городское отопление и кондиционирование воздуха удовлетворяет все ваши потребности в системах отопления, вентиляции и кондиционирования воздуха и воздуховодов.Наши специалисты по HVAC могут осмотреть ваше пространство и определить, какой тип воздуховодов лучше всего соответствует вашим конкретным потребностям. Мы также предоставляем услуги по обслуживанию и очистке воздуховодов. Свяжитесь с нами сегодня по телефону 865-938-1005 или на нашем сайте.

Стоимость замены воздуховодов и полное руководство 2021

Эта информация предназначена для домовладельцев, которые хотят полностью понять механические системы в своем доме — в данном случае воздуховоды, их назначение, надлежащий дизайн и стоимость.

Есть и глоссарий терминов, которые могут вам пригодиться. Он также пригодится для самостоятельной установки, хотя мы не рекомендуем делать это самостоятельно. Это требует больше технических знаний, чем может содержать руководство такой длины, а также большого опыта.

Это руководство по воздуховодам для ОВКВ будет полезно, если:

> Вы строите дом или пристройку и планируете установить или заменить систему воздуховодов

> Вы сравниваете канальные сплит-системы с вариантами, не требующими воздуховодов:

Вот краткая навигация по этой статье:

Назначение воздуховодов

Воздуховоды в вашем доме — это каналы, по которым нагретый или холодный воздух распространяется по комнатам и зонам вашего дома, а затем возвращается в кондиционер или печь для повторной обработки.

Для этого в большинстве домов требуется два комплекта воздуховодов.

Приточные каналы ведут от печи или кондиционера к решеткам, где они рассеивают кондиционированный воздух, нагнетаемый туда вентилятором. Поэтому традиционные сплит-системы называют системами с принудительной подачей воздуха.

Воздух, проталкиваемый через приточные каналы, заключается в том, что некондиционированный воздух втягивается в систему через возвратные решетки и каналы .

В некоторых небольших домах, особенно передвижных домах / домах HUD, нет обратных каналов.Воздух втягивается прямо в печь или кондиционер из соседних комнат.

Глоссарий по воздуховодам

Если названия компонентов системы воздуховодов незнакомы, в этом глоссарии они описаны. Знание условий поможет вам обсудить вопрос о системе воздуховодов с подрядчиком по ОВК.

Термины перечислены в логическом порядке, а не в алфавитном порядке.

Кондиционированный воздух: Воздух, который был нагрет или кондиционирован и осушен.Кондиционированный воздух также называют очищенным воздухом и приточным воздухом.

Воздухоочиститель: Устройство, проталкивающее воздух через систему воздуховодов. Печи используются в системах с центральным кондиционированием или без него. Воздухоочистители используются в системах с тепловыми насосами. Для целей данной статьи термин «обработчик воздуха» может относиться к любому из них.

Нагнетательный вентилятор: Печи и устройства для обработки воздуха имеют мощный вентилятор, известный как нагнетатель. Его цель — обеспечить циркуляцию воздуха в системе, втягивая некондиционированный воздух и выталкивая кондиционированный воздух.

Воздуховоды: Существует несколько типов, но наиболее распространены два: Воздуховоды из оцинкованной стали и Гибкие воздуховоды из проволоки и пластика . Воздуховоды переносят воздух в печь или воздухообрабатывающий агрегат и из них. Металлические воздуховоды бывают прямоугольной, круглой и овальной формы. Спиральные воздуховоды — это разновидность круглых металлических воздуховодов. Они эстетически выглядят лучше, чем простые металлические воздуховоды, поэтому используются на открытых площадках, где воздуховоды видны. Гибкий воздуховод круглый и часто покрывается изоляцией R6 или R8.

Приточные и возвратные каналы: Приточные каналы переносят кондиционированный воздух в жилые помещения в вашем доме. Возвратные воздуховоды несут некондиционированный (отработанный) воздух обратно в систему, где он может быть нагрет или охлажден / осушен.

CFM: Кубических футов в минуту. Каждый вентилятор рассчитан на то, сколько кубических футов воздуха в минуту он может выдвигать. Воздуховоды также рассчитаны на CFM. Чем больше воздуховод, тем больше воздуха он может вместить. Чтобы обеспечить адекватный воздушный поток и равномерную температуру во всем доме, воздуховоды должны иметь правильный размер — ствол, ветви или все радиальные рукава — с учетом количества воздуха, который будет проходить через них.

Заслонки: Ручные заслонки позволяют уменьшить или перекрыть поток воздуха в комнату или зону. В зонированных системах управление заслонками осуществляется электронным способом.

Панорамные балки / балочные перекрытия: Это секции листового металла, прикрепленные к нижней части двух или трех балок в подвале для создания каналов, по которым рециркулирующий воздух может поступать в систему HVAC. В них используется меньше материала и меньше трудозатрат на строительство, чем в закрытых воздуховодах, поэтому они дешевле.

Предупреждение: Панельные балки когда-то были стандартом и до сих пор часто используются. Однако они являются печально известными утечками воздуха, если они не установлены и не герметизированы должным образом. Деньги, сэкономленные на их использовании вместо закрытых воздуховодов, могут быть потеряны за один-два года потраченной впустую энергии.


Обсудите этот вопрос со своим подрядчиком по ОВК, прежде чем разрешить использование балок. Эта статья Международной ассоциации сертифицированных домашних инспекторов (InterNACHI) загружена полезной информацией по этой теме.

Решетки / решетки / отверстия для подачи и возврата: Решетки для подачи являются конечными точками для приточных каналов. Возвратные решетки представляют собой отверстия, через которые неочищенный воздух втягивается обратно в воздуховоды и систему. Оба обычно устанавливаются на полу, стенах и потолке в зависимости от конструкции системы отопления, вентиляции и кондиционирования воздуха и воздуховодов. Оптимальная конструкция требует одинакового количества решеток подачи и возврата.

Магистраль и ответвления: Магистраль — это самый большой канал, по которому проходит кондиционированный воздух из печи или устройства обработки воздуха.Обычно он проходит по большей части дома. Подобно стволу дерева, ветви отходят от ствола к отдельным комнатам и зонам. Ствол также называют магистралью. На каждом конце ствола установлены заглушки.

В климатических условиях, в которых используется больше тепла, чем переменного тока, ствол и, возможно, вся система отопления, вентиляции и кондиционирования воздуха размещается в подвале или в подвале, так как тепло усиливается. В теплом климате, где чаще всего используется кондиционер, магистраль / система обычно находится на чердаке, поскольку холодный воздух естественным образом опускается вниз.

Камера статического давления: Камера статического давления, изготовленная из листового металла, представляет собой соединение между воздухообрабатывающим устройством и туловищем или местом, где руки прикреплены в радиальной системе (поясняется в следующем разделе).

Отвод возвратного воздуха / соединение: Это эквивалент вытяжного воздуха в камере статического давления. Этот компонент, изготовленный из листового металла, соединяет возвратный воздуховод с воздухообрабатывающим устройством. При установке в подвале или в подвальном помещении капля возвратного воздуха соединяется в нижней части воздухообрабатывающего устройства. Возвратный воздух кондиционируется и нагнетается вентилятором через камеру статического давления в багажник.

Взлет и пыльник: Для каждого ответвления в стволе прорезается отверстие и устанавливается штуцер, называемый взлетным.Это ответвление / магистральное соединение. Башмак — это соединение из листового металла между ветвью и решеткой.

Редуктор воздуховода: Ближе к концу магистрали может потребоваться уменьшить ширину магистрали, чтобы обеспечить поток сжатого воздуха по мере удаления воздуха от нагнетательного вентилятора.

Стенки для стен: Это воздуховоды, устанавливаемые между стойками в стенах. Они используются для подачи воздуха на верхние этажи и обратно.

Изолированные воздуховоды: Когда воздуховод проходит через пространство, такое как чердак, который не отапливается и не охлаждается, его следует изолировать, чтобы предотвратить потерю энергии.

Общая эффективная длина (TEL): Это длина всех участков воздуховода в доме плюс эквивалент для всех фитингов. TEL используется при определении требований к воздушному потоку в воздуховоде.

Проектирование воздуховодов: на что следует обратить внимание

Вот обзор проектирования воздуховодов. Как мы уже говорили, наличие базовых знаний об этом процессе обеспечивает наилучший результат для домовладельца.

Руководство D: Первым шагом к правильному проектированию системы воздуховодов является использование Руководства D.Это руководство от Подрядчиков по кондиционированию воздуха Америки является инструментом, который подрядчики используют для расчета правильных размеров воздуховодов для вашего дома и системы HVAC. Цель состоит в том, чтобы равномерно распределять воздух, чтобы температура и влажность в помещении были сбалансированы.

Manual D учитывает расположение воздухоподготовителя, расстояния, необходимые для прохождения воздуха, и кубические футы в минуту (CFM) очищенного воздуха, необходимого в каждой комнате или зоне.

Некоторые подрядчики HVAC используют его без ручного расчета D.Если они очень опытны, они могут все сделать правильно. Когда они ошибаются, в доме есть горячие / холодные комнаты, потому что к ним поступает недостаточно или слишком много кондиционированного воздуха, тратится огромное количество энергии — вместе с деньгами на счета за электроэнергию выше, чем они должны быть.

Хорошая конструкция воздуховодов:

1). Доставляет кондиционированный воздух в жилые помещения по кратчайшему пути для минимизации потерь тепла от нагретого воздуха и нагрева кондиционированного воздуха.Короче говоря, лучше всего подходит компактная конструкция с центральным расположением обработчика воздуха системы HVAC.

2). Имеет такое же количество решеток / решеток для возвратного воздуха, что и решетки / решетки для приточного воздуха. Это обеспечивает надлежащий баланс воздушного потока. Если это нецелесообразно, тогда в стенах между комнатами должны быть установлены перегородки и / или перемычки, чтобы обеспечить циркуляцию воздуха между ними при работе системы отопления, вентиляции и кондиционирования воздуха — втягивание неочищенного воздуха.

3). Использует расширительные манжеты. Листовой металл расширяется и сжимается при нагревании и охлаждении во время циклов HVAC. Если ствол слишком плотно прилегает к камере статического давления, при расширении и сжатии возникает шум «стрелы». Это устраняется установкой на соединениях расширительных хомутов. Не позволяйте установщику HVAC сократить этот угол, чтобы сэкономить несколько долларов.

4). Дает воздуховодам место. Воздуховоды, устанавливаемые между балками, в полостях стен и рядом с трубами, должны иметь один дюйм со всех сторон, чтобы обеспечить расширение во время нагрева.Это позволяет избежать контакта с окружающими элементами, которые могут вызвать шум и повреждение воздуховодов. Поврежденный воздуховод — это негерметичный воздуховод.

5). Включает герметичные воздуховоды. Металлические воздуховоды следует закрепить винтами для листового металла. Все швы следует заклеить мастикой и металлической лентой. По данным Министерства энергетики США, из плохо герметичных воздуховодов уходит до 20% кондиционированного воздуха.

Представьте себе 20% кондиционированного воздуха, выходящего из воздуховодов в подвале, где уже прохладно, или на чердак, где он не приносит никакой пользы.Оставшихся 80% будет недостаточно для адекватного охлаждения вашего дома, из-за чего ваш кондиционер будет работать слишком долго, что приведет к преждевременному механическому отказу.

На изображении выше показано, как проверить свой нынешний дом, чтобы определить, не протекают ли воздуховоды.

6). Рассматривает альтернативу радиальному воздуховоду. Радиальные воздуховоды подобны спицам колеса. В радиальной конструкции ствола нет. Вместо этого отдельные воздуховоды выходят из камеры статического давления и переносят кондиционированный воздух в каждую комнату или зону.Они обеспечивают отличный баланс воздушного потока для равномерных температур. Кроме того, меньше швов в воздуховоде, что снижает вероятность утечки. Камера статического давления часто бывает больше или расширена по радиальной системе для размещения воздуховодов.

Радиальные системы повышают эффективность зонированных систем отопления, вентиляции и кондиционирования воздуха, если заслонка заслонки расположена рядом с камерой статического давления. Мало кондиционированного воздуха тратится впустую.

Спросите своего подрядчика по ОВК, не подойдет ли радиальная система для вашего дома. Факторы, которые следует учитывать, — это дизайн дома, а также конструкция и производительность системы HVAC.В большинстве радиальных систем используются изолированные гибкие воздуховоды. Имейте в виду, что гибкий воздуховод не считается таким же прочным, как воздуховод из листового металла.

7). Изолирует воздуховоды в безусловном пространстве. Чердаки являются основной причиной потерь тепла зимой и кондиционирования воздуха летом, если воздуховоды не изолированы. Температура в кондиционированном воздухе составляет около 58 градусов по Фаренгейту. Если воздуховоды не изолированы, он быстро нагреется на чердаке до 115F. То же самое верно и для воздуха из печи при температуре 125 ° F, если воздуховод проходит через чердак при температуре 20 ° F.

Кодекс в большинстве случаев требует изоляции R6 или R8 для воздуховодов на чердаках. Мы рекомендуем вам обсудить с вашим установщиком воздуховодов возможность удвоения этого количества с R12 до R16. Стоимость будет минимальной, и вы окупите ее за один-два года за счет более низких затрат на электроэнергию.

Примечание. Воздуховоды не должны работать в безусловном пространстве без крайней необходимости. Если ваш подрядчик планирует систему воздуховодов на чердаке или в неотапливаемом помещении, спросите, есть ли альтернативные варианты.

8). Не может быть полным без осмотра и тестирования воздуховодов. Необходимо проверить целостность воздуховода. Если посмотреть и послушать, можно обнаружить очевидные утечки. Давление воздуха можно проверить с помощью теста дверцы воздуходувки, который также может помочь обнаружить небольшие утечки. Вентиляционная дверь находится в главной входной двери вашего дома. Один или несколько мощных вентиляторов в дверях вытесняют воздух из вашего дома. Когда давление в помещении падает, воздух втягивается туда, где есть зазоры внутри вашего дома.Воздух также будет вытягиваться из воздуховодов, определяя, где они протекают.

Спросите своего подрядчика, рекомендуется ли испытание дверцы воздуходувки.

Проверка двери с вентилятором также может помочь определить места, где воздух проникает в ваш дом и выходит из него через сквозняки в дверях и окнах, плохо заделанные дверные / оконные рамы, вокруг розеток и в других местах. Проверка двери вентилятора с последующим необходимым ремонтом и модернизацией — отличный способ максимизировать энергоэффективность вашего дома и снизить затраты на электроэнергию.

Стоимость воздуховодов ОВКВ

В этой таблице показано, на что будут потрачены ваши деньги.

Стоимость воздуховодов ОВК по типам
Типы воздуховодов Стоимость
на фут
Стандартные размеры Использует
Воздуховод прямоугольный 6,25- 11,50 долл. США 8×16 —
10×24
Магистраль,
большие ответвления
Воздуховод круглый 2 доллара.50- $ 12,85 3–18 дюймов Диаметр
Ствол,
большие ветви
Спираль 2,35–13,50 долл. США Диаметр от 3 до 24 дюймов
Ствол, ветви,
открытые воздуховоды
Воздуховод овальный $ 2,15- $ 4,45 3×6 до
4×8
Ответвления,
узкие места
Гибкий воздуховод $ 0,80- $ 2,65 Диаметр от 4 до 20 дюймов
Ответвления
Гибкий воздуховод с изоляцией $ 0.95- 5,65 долл. США Диаметр от 4 дюймов до 20 дюймов
Ответвления в
безусловных участках
Настенные стеки 4,80 $ — 6,85 $ 2,5×10 до
3,5×12
Suppy & return
в стенах
Пленумы $ 48- $ 160 от 16×20 до
24×48
Комплекты для отвода холодным воздухом 115-150 долл. США от 20×8 до
25×16

Стоимость принадлежностей для воздуховодов ОВКВ
Принадлежности Стоимость Стандартные размеры Использование
Взлетные 8 $.00–12,50 долл. США 4–10 дюймов

См. Глоссарий

Ботинки 6–18,75 долл. США за штуку От 4 дюймов до 14 дюймов
Амортизаторы 5,50–13,00 долл. США 4–10 дюймов
Поддон балки 1,50–2,35 долл. США / фут Ширина от 12 до 24 дюймов
Различные фитинги 3,35–12 долл. США за штуку От 4 дюймов до 20 дюймов
Инструменты 115–225 долл. США НЕТ
Материалы для уплотнения воздуховодов 85–150 долларов США для большинства домов Н / Д

Для каждой работы требуется какой-нибудь большой воздуховод для магистрали и ответвлений, обслуживающих большие помещения или зоны.И они используют меньший воздуховод для ответвлений в небольшие помещения и зоны. Некоторые системы воздуховодов построены из смеси листового металла, гибкости и панорамирования.

Кроме того, есть необходимые аксессуары, которые тоже могут складываться.

Общая стоимость материалов для воздуховодов составит от 4,85 до 9,50 долларов за погонный фут подводящих и обратных воздуховодов в вашем доме.

Тип и размер воздуховодов будет основным фактором в стоимости.

Раздел «Примерная стоимость дома» ниже поможет вам получить оценку вашего дома на основе его площади в квадратных футах и ​​планировки.

Стоимость монтажа воздуховодов ОВК

Вот что вы можете сэкономить, выполнив установку самостоятельно:

Стоимость установки воздуховодов составляет от 5,35 до 7,75 долларов за погонный фут.

Эти затраты относятся к домам на стадии каркаса. Если дом закончен, а гипсокартон, подвесные потолки и другие готовые компоненты необходимо снять / заменить для установки воздуховодов, стоимость будет в два-четыре раза выше.

Это стоимость найма профессионального подрядчика по ОВК.

Потенциальные затраты на установку воздуховодов своими руками заключаются в установке неправильного размера для вашей системы отопления, вентиляции и кондиционирования воздуха и потребностей дома в воздушном потоке, размещение воздуховодов и решеток в неоптимальных местах и ​​неправильная герметизация воздуховодов. Ведущий производитель воздуховодов Snappy резюмирует: «Плохо спроектированные воздуховоды вызывают дискомфорт, высокие затраты на электроэнергию, плохое качество воздуха и повышенный уровень шума». Это риски, на которые большинство домовладельцев не хотят идти.

Связанная статья:

Стоимость установки HVAC — какова справедливая цена на новые системы HVAC в 2018 году

Стоимость замены новой печи и стоимость установки

Пример стоимости воздуховодов в доме

Вот ключевые числа, по которым можно определить, сколько может стоить ваш воздуховод:

  • 10 долларов США.От 20 до 17,25 долларов за погонный фут: Диапазон затрат на материалы и рабочую силу вместе
  • Воздуховоды на 190 и 350 футов: Средний диапазон воздуховодов в домах от 1800 до 3500 квадратных футов.
  • От 1938 до 6037 долларов: Возможная общая стоимость воздуховодов в домах такого размера.
  • 4 200 долл. США: Средняя общая стоимость домов такого размера.

Помните: Эти затраты относятся к большинству работ , когда воздуховоды устанавливаются во время каркаса дома или пристройки .Как мы уже отмечали, переоборудование существующего дома с помощью воздуховодов стоит в три раза больше общих затрат. В таких домах мини-сплит-система, также известная как бесканальная система, является гораздо менее дорогим выбором.

Вот два реальных образца конструкции и стоимости воздуховода:

Пример 1: двухэтажный дом площадью 2750 квадратных футов

  • Расположение системы ОВК: подвал
  • Система воздуховодов: магистраль, отводы и стеллажи
  • Тип воздуховода: Листовой металл
  • Общая длина воздуховодов подачи и возврата: 315 футов
  • Материалы: $ 2,598
  • Рабочая сила: 1 921 долл. США
  • Общая стоимость: 4519 долларов США

Пример 2: одноэтажное ранчо площадью 1800 квадратных футов

  • Расположение системы ОВК: Чердак
  • Система воздуховодов: радиальная
  • Тип воздуховода: Гибкий изолированный
  • Общая длина воздуховодов подачи и возврата: 255 футов
  • Материалы: $ 1,440
  • Рабочая сила: $ 1,632
  • Общая стоимость: 3072 долларов США

Почему создание воздуховодов своими руками — это риск

Основная проблема — неправильный размер воздуховодов для системы HVAC и дома.Это приводит к плохому воздушному потоку и комнатам, которые жарче или холоднее других. Слишком маленькие воздуховоды шумят и быстро распространяют пыль и другие аллергены по дому. Слишком высокое давление приводит к повреждению воздуховода и утечкам, что приводит к потере энергии и денег. Влага конденсируется в слишком маленьких воздуховодах во время циклов переменного тока, а влага приводит к образованию плесени.

Слишком большие воздуховоды не имеют достаточного давления для эффективной подачи очищенного воздуха в помещения и зоны, удаленные от воздуходувки. Ваша система HVAC будет работать сверхурочно и раньше иметь механические проблемы.Циклы кондиционирования плохо справляются с осушением воздуха в вашем доме.

Это просто проблемы с размером. Плохой дизайн вызывает ограничения воздушного потока и температурный дисбаланс.

Правильный дизайн воздуховода — это отчасти наука, а отчасти искусство в сочетании с опытом. Мы рекомендуем доверить установку воздуховодов и систем отопления, вентиляции и кондиционирования профессионалу, который хорошо зарекомендовал себя в выполнении своей работы. Если вам нужны письменные оценки от лучших местных установщиков в вашем регионе, наша справочная служба бесплатна и не требует никаких обязательств.Все установщики службы прошли предварительную проверку, имеют лицензии и опыт.

Как установить изолированный гибкий воздуховод | Руководства по дому

Гибкие воздуховоды недороги и чрезвычайно универсальны, они способны втиснуться в неудобные и тесные пространства, в отличие от массивных металлических воздуховодов. Однако вы должны установить продукт правильно, иначе его эффективность и экономичность будут быстро уменьшаться с каждым счетом за отопление или охлаждение. Прежде чем начать, проконсультируйтесь с вашим местным отделом строительных норм и правил для получения точных спецификаций, регулирующих использование и установку гибких воздуховодов.

Измерьте расстояние между воздуховодами или манжетами, где устанавливается гибкий воздуховод. Отрежьте гибкий канал до нужной длины универсальным ножом. Обрежьте проволоку кусачками.

Откатите пластиковую или фольговую оболочку и стекловолоконную подкладку примерно на 8–12 дюймов от внутренней сердцевины. Если вы используете металлический хомут для шланга, наденьте его на внутреннюю сердцевину и надавите на свернутую часть из стекловолокна.

Нанесите тонкий слой мастичного клея на выступающий конец камеры статического давления или металлическую манжету.Наденьте внутреннюю сердцевину гибкого воздуховода на камеру статического давления или воротник и на мастичный клей. Надавите на сердечник так, чтобы он покрыл не менее 1 или 2 дюймов камеры статического давления или манжеты, и намотайте на эту область два витка изоленты.

Наденьте металлический зажим для шланга на внутреннюю сердцевину так, чтобы он охватывал изоленту, закрывающую как внутреннюю сердцевину, так и металлическую камеру статического давления или манжету. Затяните зажим отверткой. Оберните виниловую кабельную стяжку поверх изоленты и плотно закрепите кабель плоскогубцами.

Разверните секцию из стекловолокна над внутренней сердцевиной так, чтобы стекловолокно полностью покрыло камеру статического давления или манжету. Разверните или потяните куртку так, чтобы она полностью закрывала стекловолокно. Плотно оберните два витка изоленты примерно в одном дюйме от края куртки через камеру камеры или воротник.

Потяните другой свободный конец воздуховода к другой камере статического давления или манжете, к которой он будет прикреплен. Чтобы предотвратить потерю на трение, полностью вытяните воздуховод, как гармошку, чтобы он не сгибался и не провисал.Если воздуховод выходит более чем на 5 футов по горизонтали, поддержите воздуховод с помощью проволоки или винилового кабеля, подвешенного к стропилам, чтобы воздуховод не провисал более чем на 1/2 дюйма на каждый фут. Если вы подвешиваете воздуховод вертикально к стене, поддерживайте воздуховод через каждые шесть футов или меньше металлическими или пластиковыми опорными ремнями, прикрепленными к стене. Избегайте изгиба воздуховода вокруг острых углов, но следите за тем, чтобы центральный радиус воздуховода не превышал его диаметр.

При необходимости отрежьте воздуховод лишней длины.Присоедините этот конец воздуховода так же, как и первый.

Ссылки

Наконечники

  • Надевайте перчатки и защитные очки, чтобы защитить кожу и глаза от стекловолокна.

Предупреждения

  • Национальная ассоциация пожарной безопасности запрещает использование гибких воздуховодов для вертикальных стояков выше двух этажей. Сохраняйте расстояние не менее четырех дюймов от горячих приборов и оборудования, такого как печь, резервуар для горячей воды, бойлер и любое другое устройство, которое нагревается выше 250 градусов по Фаренгейту.

Писатель Биография

Ребекка Мекомбер, бывшая радиоведущая, была профессиональным блоггером и писателем с 2006 года. Ее статьи и интервью публиковались в «The Wall Street Journal», Salon.com и нескольких других публикациях, посвященных таким темам. как политика Федеральной торговой комиссии и правила СМИ, ведение блогов, улучшение дома и путешествия по Нью-Йорку.

Различные типы материалов для воздуховодов

Ваши воздуховоды в Англтоне, Техас — это система подачи воздуха для вашего кондиционера.Таким образом, он должен быть эффективным. Хотя листовой металл был одним из наиболее часто используемых материалов для воздуховодов, достижения открыли дверь для нескольких других типов материалов, которые также используются для создания воздуховодов. Технические специалисты компании Switzerland Air являются экспертами в установке, ремонте и замене воздуховодов, и мы можем помочь вам с нашими профессиональными услугами по установке воздуховодов.

Типы материалов, используемых для воздуховодов
  • Оцинкованная сталь и алюминий — более известные как листовой металл, металлические воздуховоды очень прочные.Однако это не самый простой материал для изоляции воздуховодов, и он не является гибким.
  • Панель воздуховодов из стекловолокна — материал для воздуховодов представляет собой сжатую плиту из стекловолокна, которая отлично подходит для создания вентиляционных отверстий квадратной формы. Он утеплен, легко режется и заклеивается липкой лентой. Обычно стеклопластиковые воздуховоды используются между стропилами и балками перекрытия или вдоль существующего потолка.
  • Полиуретан — полиуретан представляет собой прочный изолированный пластик, из которого формируются панели, а затем формируются воздуховоды.
  • Гибкие неметаллические материалы для воздуховодов — эти типы воздуховодов могут изготавливаться из различных материалов, включая ПВХ, полиэстер и пластик. Эти воздуховоды складываются гармошкой, бывают разного диаметра и хорошо подходят для прохождения сложных участков. Однако эти материалы склонны к разрыву, поэтому при установке важно соблюдать осторожность.

Почему так важно иметь хорошие воздуховоды?

Есть несколько причин, по которым в вашем доме важно иметь хорошие воздуховоды:

  • Энергоэффективность — неисправность воздуховодов может привести к потере воздуха до 30%.Это может увеличить ваши счета за электроэнергию, поскольку ваш кондиционер работает, чтобы компенсировать потери.
  • Повышенный комфорт — неравномерное охлаждение является обычным признаком неисправности воздуховодов, поэтому наличие хороших воздуховодов помогает обеспечить больший комфорт в вашем доме.
  • Хорошее качество воздуха в помещении — так же, как воздух может выходить из воздуховодов, наружный воздух может проникать через те же отверстия и трещины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
