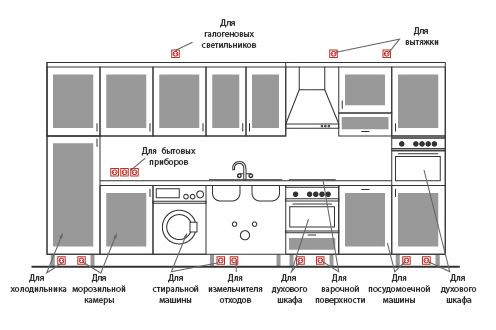

Рекомендуемые места размещения розеток и выключателей на кухне: расположение, схемы и особенности конструкций

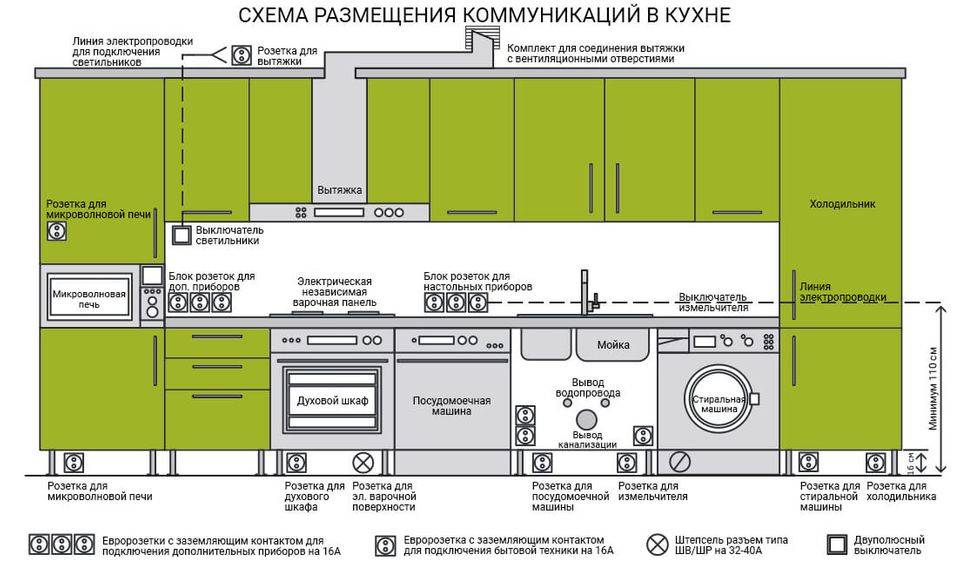

Схема расположения розеток и выключателей для встраиваемой техники на кухне

Современные кухни предусматривают наличие мест для встраиваемой техники и установку светильников местного освещения. Это требует разработки такой схемы расположения розеток на кухне, которая сможет обеспечить удобную и безопасную эксплуатацию установленного оборудования.

Современный рост уровня жизни привел к тому, что в кухнях наших квартир и частных домов используется большое количество бытовых приборов. Кроме них к сети подключаются светильники, вентиляционная вытяжка, аудио и видео техника. При этом каждому потребителю требуется собственное место подключения к электросети через розетку или выключатель.

Правильное расположение розеток, с точки зрения безопасности и удобного пользования, не является единственным условием. Их дизайн должен соответствовать интерьеру кухни в плане цвета и конструктивного исполнения. Количество контактов определяется по типу подключаемой бытовой техники.

Кроме того необходимо обеспечить возможность отключения или разъединения при необходимости.

С чего начать

Для определения мест расположения розеток и выключателей необходимо схематично сформировать комплектацию кухни. Просто на листе бумаги нарисовать, что и где будет установлено. Начните с мест установки мойки, варочной плиты и холодильника. Потом заполните пространство между ними другой бытовой техникой и мебелью. Так вы сразу сможете увидеть примерные места расположения электрических разъемов и установки выключателей. Точное позиционирование, соответствующее нормам безопасности, делают позже.

Из сказанного можно сделать вывод, что решение вопроса электрической проводки следует начинать с комплектации кухни. Определите, что там будет стоять и станет ясно, где и какие розетки нужно устанавливать. При этом учтите, что число разъемов над столешницей должно соответствовать количеству мелкой бытовой техники. Кроме того для каждого светильника и вентиляционной вытяжки должен быть отдельный выключатель.

Подключение и электропроводка

Вопрос монтажа розеток и выключателей неразрывно связан со скрытой прокладкой проводов и кабелей. Для того чтобы проводка работала без перегрева необходимо произвести расчет нагрузок. Всю бытовую технику мощностью более 2,5 кВт следует запитать по отдельному подводящему кабелю. Розетки для небольших приборов на 500-800 Вт можно объединять в группы с подключением к одной линии. Все выключатели светильников и вытяжки можно присоединять к одному проводу. Потребляемая мощность всегда указана в документации или на прикрепленной к устройству табличке.

При составлении схемы разместите устанавливаемые розетки в желаемых местах и укажите над ними максимально потребляемую мощность. После этого объедините их в группы таким образом, чтобы нагрузки на линии электропроводки были примерно одинаковыми. Нельзя допускать такого, когда розетка плиты, мощного духового шкафа, электрочайника и микроволновки были подключены к одной линии. Высока вероятность одновременной работы этих приборов, при которой возникнет существенная перегрузка.

Высота расположения розеток

Определение уровня установки подключений зависит от типа бытовой техники и необходимости регулярного доступа для разъединения контактов. Рекомендуемые монтажные высоты:

разъемы для крупной бытовой техники поднимают на 15-30 см от уровня пола;
розетки для часто используемых небольших потребителей размещают на фартуке кухни, при расположении над столешницей на 10-15 см;
для подключений светильников, вытяжки и кондиционера – 2 метра, однако это не относится к выключателям, которые ставят в удобном для пользования месте.

При монтаже проводки и установке розеток обязательно предусмотрите наличие заземления. Особенно в случае подключения бытовой техники с металлическим корпусом.

Правильная высота расположения розеток чрезвычайно важна для безопасной и удобной эксплуатации розеток. Поэтому, если вы не уверены в точности своих решений, обратитесь за помощью к специалистам. Профессионал выполнит все необходимые расчеты и примет наиболее оптимальные решения. Переделывать скрытую проводку в случае ошибки обойдется намного дороже, чем стоят услуги такого рода.

Розетки в рабочей зоне над столешницей

Часть стены, расположенную между навесными шкафами и столешницей, называют кухонным фартуком. Именно здесь происходит большинство операций по приготовлению пищи с использованием небольших электроприборов. Здесь нужно предусмотреть такое количество розеток, которое позволит не отключать один кухонный инструмент, чтобы включить другой.

Высота установки 10-15 см от поверхности рабочего стола. Если опустить ниже, то пользоваться станет неудобно, а если поднять выше, то они будут сильно выделяться на общем фоне стены, некрасиво. Хорошо смотрятся два раздельных блока на три точки каждый, расположенные с разных сторон. Такие розеточные блоки можно дополнить выключателями для управления вытяжкой и светильниками. Или же для них предусмотреть отдельный блок, установленный в стороне.

Особенности расположения розеток для различного кухонного оборудования

При составлении схемы размещения розеток на кухне следует учитывать:

место установки бытовой техники;
потребляемую мощность;
габаритные размеры;
длину шнура подключения;
вероятность попадания влаги в точку подключения к электропитанию.

Поэтому для розеток под каждый тип оборудования существуют некоторые особенности их установки.

Холодильник

Место для установки холодильника, как самого крупногабаритного прибора, выбирается прежде других. Он должен быть удален от отопительных приборов, посудомоечной машины, нагревательных плит и духовок. Нежелательно и размещение его возле мойки, как вероятного источника влаги.

Периодически холодильник приходится размораживать и мыть. Для этого требуется отключить электропитание, не передвигая громоздкий предмет по кухне. Поэтому розетку для подключения лучше всего расположить сбоку от него, на высоте 20-40 см от пола, хотя при необходимости можно и выше. В этом случае вы всегда сможете его отключить, а пролившаяся на пол вода не попадет к месту подключения. Рассчитывайте на то, что длина шнура подключения очень редко превышает полтора метра. Обычно 1,2 м.

Посудомоечная машина

Этот агрегат при работе использует горячую и холодную воду.

Существует вероятность выхода водяных паров или попадание жидкости на пол. Поэтому размещение розетки над машиной или под ней категорически запрещено. Только сбоку на высоте не менее 20 см. Лучшим решением будет установка точки подключения в соседнем шкафу. Вы всегда сможете отключить агрегат при необходимости и полностью исключите вероятность поступления влаги.

Микроволновая печь и не встроенная духовка

Особых требований к установке этих нагревательных приборов нет. Обычно их устанавливают так, чтобы была возможность заглянуть внутрь не наклоняясь и не задирая голову. Поэтому самый простой вариант предусмотреть наличие розетки для их подключения на кухонном фартуке.

Подключение стиральной машины

Требования к установке розетки для подключения стиралки аналогичны установке посудомоечной машины. Тут присутствует нагретая вода, но с меньшей вероятностью поступления горячих водяных паров. Эту точку также можно установить внутри шкафа или в стороне от места подключения к водопроводу и сливного шланга.

Кухонная вытяжка

Это устройство для удаления неприятных запахов и дыма при приготовлении пищи имеет сверху непроницаемый металлический или пластиковый зонт. Установите арматуру подключения прямо над ним, и безопасность будет обеспечена. Кроме того розетку не будет видно снизу. Способ монтажа выключателя зависит от конструкции вытяжки. В некоторых моделях он установлен на корпусе, и таких больше, а в других требует отдельного стационарного выноса.

Светильники

Самым правильным, но не всегда самым простым, будет решение подключения светильников через стационарные выключатели. Если этот вариант вызывает затруднения, то розетки для осветительных приборов лучше всего установить над навесными шкафами. Тем самым вы сократите количество видимых постоянно висящих проводов на фоне кухонного фартука.

Электроплита и встроенный духовой шкаф

Оба прибора отличаются высокой потребляемой мощностью и не должны подключаться к одному подводящему кабелю, тем более к одной совмещенной розетке.

Тип розетки для подключения обязательно указывается в инструкции изготовителя техники. Высота установки каждой точки не ниже 20 см от пола

Провода и саму розетку располагают за установленной мебелью. Для доступа к месту подключения в задней стенке шкафчика необходимо сделать отверстие соответствующего размера. Поскольку провод подключения выходит в верхней части плиты и духовки, то монтажная высота находится на уровне 50-70 см от пола.

Учтите, что розетки не могут быть установлены на расстоянии меньше 500 мм от газовой плиты.

Типы розеток

Производители электрооборудования предлагают на рынке самые разнообразные модели бытовых розеток для кухонной техники и приборов. Они отличаются по дизайну, способу установки, количеству подключаемых фаз и даже по принципу действия. В числе распространенных вариантов можно назвать:

встроенные;
накладные;
угловые;
скрытые;
выдвижные.

Каждый тип имеет свои преимущества и недостатки. Поэтому желательно ознакомится с принципами их конструкции.

Встроенные

Для их установки в стенном массиве фартука делаются круглые углубления, в которые и устанавливаются розетки. Производятся, как в одиночном варианте, так и блоками на 2-3 подключения. Могут совмещать розетку и выключатель.

Накладные

Самый простой вариант установки, невысокая стоимость, красивый дизайн. Могут предусматривать открытую проводку для подключения или скрытую. Производятся в блочном и одинарном исполнении. Главное достоинство в отсутствии специальных монтажных работ с обустройством установочных отверстий и проемов.

Угловые

Разновидность накладных розеток, предусматривающая установку в местах стыка мебели или столешницы со стеной. Экономят место и выглядят довольно стильно. Могут располагаться как вертикально, так и горизонтально.

Скрытые

Располагаются внутри шкафов под столешницей. В скрытом положении на поверхности виден только небольшой круглый диск. Но при нажатии на него розетка выдвигается вверх и можно подключаться. Очень удобны и оригинальны. Однако, выбирая такие устройства, помните, что они ограничивают длину выдвижных шкафов.

Выдвижные

Конструктивный принцип такой же, как и у скрытых розеток. Только в рабочем состоянии они расположены не вертикально, а горизонтально. Изготовлены в виде прямоугольных блоков и так же поднимаются при нажатии на поверхность.

Высота установки розеток и выключателей: ПУЭ, ГОСТ

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Содержание:

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т. п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

как правильно разместить и расположить, схема

Электричество сегодня является основным источником энергии практически для всех бытовых приборов. Для оптимизации работы таких устройств важно правильно подобрать расположение розеток в спальне. Они подгоняются под конкретные нужды человека, включая его габариты и технические характеристики техники. Современный рынок предполагает множество модификаций этих предметов. Поэтому важно при покупке обращать внимание не только на дизайн, но и технические характеристики розеток.

Специалисты рекомендуют использовать продукцию только известных и проверенных компаний.

Необходимое количество

Спальня – комната, где человек проводит треть своего времени. Поэтому важно обеспечить оптимальный уровень комфорта в ней. Данная характеристика во многом зависит от расположения розеток. Количество этих атрибутов может изменяться и зависит от нескольких основных факторов:

Размер спальни. Небольшие помещения могут оснащаться двумя или тремя розетками универсального предназначения. Зачастую их располагают в одной из функциональных зон (возле кровати, у дверей и т.д.).
Количество электрических приборов. Сюда можно отнести не только светильники или бра, но и утюг, ноутбук и зарядные устройства для мобильных телефонов. При этом существует вероятность, что все эти приборы могут эксплуатироваться одновременно.

Поэтому перед тем, как устанавливать розетки, желательно составить схему их размещения. Это позволит разместить их оптимальным образом, адаптировав под свои потребности.

Варианты

Для телевизора

Техника такого типа все реже используется в спальне. Если все-таки в дизайне предполагается монтаж телевизора, специалисты рекомендуют ставить целый блок розеток 5-ти входов. Такие конструкции применяются для устройств, которые дополняются аудиоаппаратурой, тюнером или другими вспомогательными приборами.

Когда же вы используете только один телевизор, можно устанавливать одну или, максимум, две розетки. Этот подход очень часто встречается в комплексе с современными дисплеями, способными транслировать сигнал через беспроводные сети. Для них важно только наличие источника питания.

Под утюг

Этот бытовой прибор присутствует сегодня практически в каждом доме. Эксплуатируют его зачастую в спальне, что требует установки для этого отдельной розетки. Если комната небольшая, в качестве источника можно использовать точки, которые расположены возле кровати. Обратите внимание, что утюг – это мощный бытовой прибор, поэтому лучше выделять под него отдельную розетку. Она должна быть рассчитана на максимальные нагрузки.

Высота крепления этой конструкции варьируется только вашими потребностями. Стандартным значением является 100-120 см от пола. При этом желательно ориентироваться на габариты гладильной доски или другой предназначаемой для этого поверхности.

Для прочих приборов

В эту категорию можно отнести пылесос или обогреватель, которые эксплуатируются с небольшой частотой или в определенный период. Зачастую размещают розетки под данные устройства возле двери в доступном месте. Некоторые специалисты рекомендуют использовать несколько розеток общего назначения. Ставить их желательно в противоположных концах спальни, чтобы оптимизировать их применение. Обратите внимание, что такой подход совсем необязателен для маленьких комнат, где одна розетка может использоваться для решения различных задач.

Еще следует отметить один небольшой нюанс. Если вы планируете установку кондиционера в спальне, тогда следует предварительно подготовить под него розетку. Размещаться она должна недалеко от места крепления конструкции. При этом изделие должно выдерживать большую электрическую нагрузку, так как практически все кондиционеры очень мощные.

Специалисты рекомендуют использовать для таких целей отдельную линию, которая подключается к счетчику или силовому щитку напрямую. Если этого не выполнить, то это может привести к выходу из строя всей сети.

Возле тумб

Прикроватные тумбочки зачастую присутствуют в классическом дизайне современных спален. Они используются для расположения на них различных бытовых приборов, газет, журналов и других подобных атрибутов. Чтобы оптимизировать это пространство, желательно устанавливать рядом с тумбочкой две розетки. Расстояние от поверхности мебели до данного атрибута должно быть не меньше 15 см. Следует отметить, что если кровать двуспальная, тогда таких входных точек должно быть две. Правильное их размещение – с каждой стороны ложа, чтобы оптимизировать доступ к ним лежащих людей.

У туалетного столика

Этот атрибут интерьера присутствует только в больших спальнях. Зачастую он выполняется в виде небольшой тумбы с зеркалом. Здесь владельцы могут располагать несколько электрических приборов (фен, эпилятор и т. д. ). Поэтому возле туалетного столика обязательно нужно располагать розетку. Если количество инструментов довольно большое, тогда это значение желательно увеличить до 2-4-х штук. Крепится розетка непосредственно над поверхностью столика на высоте нескольких сантиметров от него.

Обратите внимание, что иногда данная точка может быть универсальной и применяться для запуска пылесоса и т. д. Важно только, чтобы эта розетка смогла выдержать нагрузку, создаваемую этой техникой.

Определение высоты

Сегодня не существует единого стандарта, указывающего, на какой высоте крепить розетки. Для этого специалисты рекомендуют руководиться несколькими основными факторами:

Безопасность. Монтируя розетки, следует использовать только качественные продукты, способные выдержать высокие нагрузки. Делать это нужно, соблюдая все правила прокладки кабелей и подключения их к основной электрической сети.
Практичность. Все розетки должны располагаться таким образом, чтобы человек мог быстро и без усилий получить доступ к ним. При этом высота не играет роль, так же как и их количество. Многие точки могут использоваться для подключения различных источников. Это нужно учитывать, чтобы подсчитать, сколько нужно розеток для этой комнаты.

Что касается высоты, то специалисты рекомендуют располагать точки немного выше над поверхностями, где будут эксплуатироваться приборы (25 см над кроватью, и т. д. ). Если это розетки общего назначения, тогда их желательно крепить на расстоянии 50-100 см от пола. Не стоит монтировать устройства очень низко к полу, так как при влажной уборке существует риск попадания влаги внутрь. Также это не практично, так как заставляет человека нагибаться, чтобы включить часто используемый прибор.

Дизайнерские решения

Классические модели розеток выпускаются в белом цвете, который гармонирует практически с любым типом интерьера. Чтобы красиво вписать изделия в дизайн, следует применять только встроенные модификации. Важно также обращать внимание на стиль выключателей, которые очень часто монтируются возле розеток.

Если же интерьер спальни создавался дизайнером, дополнить его смогут ретро-конструкции, которые характеризуются соответствующим внешним видом. Дополнять их можно также с помощью соответствующей проводки и выключателей.

Выбор и установка розеток – это важная задача, которую следует решать только с опытными специалистами. Это позволит не только ускорить монтаж, но и обеспечит спальню оптимальным количеством источиков питания.

О том, как правильно расположить розетку в спальне, смотрите в следующем видео.

Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
ГОСТ Р 50571.11-96
СП 31-110-2003

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Полезные рекомендации

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для подключения холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

Рекомендуем использовать следующие значения:

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили повесить телевизор на стену либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем сделать удлинитель своими руками, а не покупать его в магазине!

Материалы по теме:

Как правильно разместить розетки и выключатели на кухне

Планируете ремонт на кухне, но гадаете над количеством и расположением розеток и выключателей? Хотите создать функциональное и удобное пространство для готовки и семейных ужинов, но боитесь запутаться в проводах? Рассказываем и показываем, где и как разместить розетки и выключатели, чтобы не вспоминать о них до следующего ремонта.

Для встроенной бытовой техники
Перед тем как планировать расположение розеток в рабочей зоне, нужно определиться с количеством бытовой техники, которую вы собираетесь использовать. Отдельно стоящая электрическая плита или варочная панель и духовой шкаф, холодильник, морозильник, посудомоечная машина, стиральная машина, микроволновая печь, вытяжка, электрочайник, тостер, мультиварка, хлебопечка, кофемашина – это неполный список того, что обычно размещают в кухне. И для каждой единицы техники нужна своя розетка. Не забудьте также про встроенную подсветку кухонных шкафов и полок.

Кухонные розетки для встраиваемой техники лучше установить за цоколем – для доступа к ним необходимо будет снять цоколь. Рекомендуемая высота розеток в нижних шкафах — не более 9 ― 14 см от уровня чистого пола в зависимости от высоты предполагаемого цоколя . Такой вариант наиболее удобный — у вас всегда будет доступ к вилкам питания. Помните, что нельзя располагать розетки непосредственно за встроенными кухонными электроприборами.

Розетку для вытяжки советуют устанавливать на высоте 1700–2000 мм от готового пола. Следите, чтобы розетку не закрыл вентиляционный воздуховод. Не пренебрегайте чтением инструкций – в них всегда есть информация по установке розеток для конкретно вашей модели бытовой техники.

Для мелких бытовых приборов

Розетки над столешницей для подключения мелких бытовых электроприборов обычно располагаются на высоте 10–30 см от рабочей поверхности. Ни в коем случае не устанавливайте розетки и выключатели за мойкой и плитой: они могут деформироваться от повышенной влажности и горячего воздуха. Розетки для освещения навесных шкафов, удобно расположить на высоте 5–10 см над ними – так они будут не видны. Можно вывести провод (без розетки) за навесными шкафчиками.

Для дополнительных нужд

Расположение дополнительных розеток на кухне, например, для пылесоса, осуществляется на высоте 30–40 см от пола, а выключатели устанавливаются на высоте 75–90 см и в 10–15 см от дверного косяка. Иногда общий кухонный выключатель выносят в коридор.

Для телевизора

Размещение розеток под телевизор зависит от места, где он будет стоять или висеть, и от диагонали экрана. Располагайте их так, чтобы корпус телевизора их скрывал, но при этом оставался доступ к вилкам питания. Вам понадобятся как минимум две стандартные электрические розетки, и по одной тв- и интернет-розетке – для современного телевизора последняя просто необходима.

Розетки на кухне: как спланировать и выбрать?

Современную кухню просто невозможно представить без техники и электроники на все случаи жизни. Это и плита (чаще всего электрическая), и холодильник, и микроволновая печь, кухонный комбайн, посудомоечная машина, кофеварка, блендер и т.д. Очень часто на кухне устанавливается телевизор, организуется разного рода освещение. Все это требует наличия качественной электропроводки и необходимого количества розеток.

Если квартира новая, и вы только планируете заселиться в нее, то всю электрику и расположение розеток настроить очень легко, учитывая проект кухни. Если же проблема состоит в нехватке розеток из-за увеличившегося количества техники, то рекомендуется устанавливать их с учетом того, где будут стоять те или иные электрические приборы.

Рекомендуемые места для размещения розеток и подключения встраиваемой бытовой техники

1 — для микроволновой печи;
2 — для духового шкафа;
3 — для варочной поверхности;
4 — для посудомоечной машины;
5 — для стиральной машины;
6 — для холодильника;
7 — для дополнительных приборов;
8 — для дополнительных приборов;
9 — для подключения светильников;
10 — для вытяжки.

Нюансы установки розеток

Для мелкой техники можно использовать тройную розетку или розетку с большим количеством разъемов.
Все приборы с большой мощностью лучше подключать к выделенной ветке электричества. Например, посудомоечную машину, холодильник и стиральную машину лучше подключить к отдельным розеткам.
Для крупных электрических приборов, постоянно включенных в сеть, требуется розетка с заземлением.
Согласно европейскому принципу розетки устанавливаются на высоте 30 см от пола. Правда для кухни этот стандарт не всегда удобен в силу более жестких требований в планировке электросети и большого количества встроенной техники.
В зоне мойки и мест с повышенной влажностью важно устанавливать розетки влагозащитные розетки.

Итак, когда размещение розеток на кухне спланировано и есть знания по их установке, необходимо разобраться, какие же розетки выбрать. Определенного принципа в подборе дизайна розеток нет, но выбор их весьма многообразен. За счет этого можно выделить несколько основных типов розеток для кухни:

Розетки, встраиваемые в столешницу

Например, итальянская розетка Elettro с корпусом из алюминия и пластика. Такая розетка удобна. Кроме того, она органично впишется в любой интерьер.

Розетки с USB разъемами

Это современный тип розеток, которые позволяют не только подключать электрические приборы, но и заряжать мобильные устройства. Например, блоки розеток Power TURM и Power Quad оснащены 3 розетками и двумя USB разъемами. А модель Power TURM Plus дополнительно оснащена стеклянной полкой, что позволяет класть на нее телефон во время зарядки или различные кухонные мелочи. Все перечисленные розетки произведены немецкой компанией WIPO и обладают повышенной надежностью и безопасностью.

Блоки розеток с выключателем

Как видно из самого названия, такие блоки выполняют двойную функцию: подключение электрических приборов и выключатель для кухонных светильников. Примером является выключатель-розетка ALPHA.

Такая розетка используется на кухне для зарядки мобильных устройств, ноутбука, планшета.

Розетка имеет 2 стандартных разъема, благодаря своей конструкции розетка скрыта от глаз, когда в ней нет необходимости. Преимуществом розетки является то, что ее можно устанавливать над выдвижными ящиками. Представлена в 2 цветах — нержавейка и черный.

Какие розетки вы выберите – зависит от ваших предпочтений, планировки и дизайна кухни. При выборе и установке помните, что чем больше розеток вы установите, тем меньше будет нагрузка на сеть. Правильный подход к выбору и установке розеток позволит использовать кухню максимально удобно и безопасно.

Стандарты установки розеток и выключателей в помещениях. Высота установки выключателей и розеток в квартире. Развеиваем современный миф

В современном доме многие комнаты разделены на несколько функциональных зон, где применяются разные электроприборы и система освещения. Вопрос проектирования электропроводки — ответственный этап ремонта. Необходимо учесть много важных моментов: тип помещения, расстановку мебели, количество и высоту размещения розеток и выключателей.

В статье приведены нормативы и требования по установке точек электропитания и выключателей, а также рекомендации относительно расстановки электроустановочных устройств в разных комнатах.

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет — зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

Раньше общепринятыми считались следующие стандарты:

расстояние от пола до розетки — 90 см;
высота установки выключателей в квартире — 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов — выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Высота установки выключателей и розеток в квартире

Электропроводка на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т. д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

Для подключения посудомоечной и стиральной машинки, холодильника — 10-20 см от уровня пола. Это оптимальный вариант относительно длины элеткрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
«Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели — 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Важно! Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Розетки и выключатели в спальной и гостиной

Для комфортного и удобного пользования принято устанавливать по розетке и выключателю по обе стороны двухспальной кровати. Высота размещения — 70 см от уровня пола. Это расстояние позволяет подключить лампу и поставить ее на прикроватную тумбу, зарядить телефон, а также регулировать основное освещение, не вставая с кровати. Традиционно один выключатель устанавливается у входной двери.

Дополнительные розетки необходимо разместить возле письменного стола или туалетного столика. За рабочим столом на уровне 30 см от пола устанавливается блок на две-три розетки для подключения компьютера. Второй блок на пару розеток следует предусмотреть над письменным столом (высота 15 см от стола) для настольной лампы.

В гостиной комнате обязательно надо предусмотреть несколько розеток на расстоянии 130 см от пола, которые будут скрыты за телевизором. В этой зоне должны быть как обычные розетки, так и интернет-розетка. Зависимо от расстановки мебели и деления комнаты на функциональные зоны размещаются другие «точки питания», например для торшера у кресла или музыкальной системы.

Нелишним будет установка резервной розетки, например, для подключения кондиционера или пылесоса.

Выключатель в гостиной обычно устанавливается только у входной двери. В комнатах с многоуровневыми потолками иногда применяют «сложное» освещение. В таких случаях целесообразно размещать выключатели на несколько клавиш.

Размещение точек питания и выключателей в ванной

Ванная комната — помещение с высокой влажностью. Все устанавливаемые розетки должны иметь степень защиты не меньше IP44 и брызгозащитную крышку, подключение — через УЗО. Размещение розеток вблизи (менее 60 см) ванной, умывальника или душевой кабинки запрещено.

под стиральную машинку — 100 см;
для подключения водонагревателя — 180 см от пола;
дополнительная розетка возле раковины для подсоединения фена, бритвы или зубной щетки — 110 см.

Важно! Устанавливать изделия нельзя ниже 15-ти см от пола. Это обусловлено тем, что в ванной комнате повышен риск небольших потопов, спровоцированных неисправностью бытовой техники или забывчивостью хозяев. Чтобы подобная ситуация не представляла угрозы для жизни людей, розетки надо устанавливать выше 15 см.

Выключатели, как правило, выносятся за пределы ванной комнаты и размещаются перед входом.

Разработка проекта размещения выключателей и розеток. Полезные советы

Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:

Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

Высота установки выключателей в детских учреждениях (садики, школы, лагеря) — 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
В учреждениях общепита и торговли расстояние от пола до розетки — 1,3 м. Высота установки автоматических выключателей — 1,2-1,6 м.
Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие — размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей , рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0. 8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

20/07/2011 11:22:17

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т.д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только «евро».
● Лучше сделать побольше так называемых «проходных» выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой .
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки «в пол».

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле «звёздное небо» лучше не устанавливать.

Весь этот «креатив» быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно «закусится» в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм .

Для стандартных выключателей расстояние от центра выключателя до пола 900мм .

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм .

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

3.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

4.

Группировка розеток.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.

Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.

Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
Высота установки в общественных зданиях должна быть не более 1 метра.
имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.

Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.

Другие розетки, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

Располагаются низко и не портят интерьер комнаты.
Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.

При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) — это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.

Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.

При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.

Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские — от 10 до 16 А, что увеличивает возможность использования различной техники.

Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.

Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.

В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.

Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.

Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.

Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.

Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.

Общие нормы

Высота установки выключателей и розеток на кухне — это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

За розеток от пола 10 см.

Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

Провод от прибора до розетки не должен быть длиннее 150 см.

От вытяжки до прибора не должно быть больше 20 см.

Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.

Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток — залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

Значительно улучшается дизайн.

Можно увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

Мощность и надежность проводки увеличиваются.

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Для связи: [email protected]

Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.

— begin of Top100 code —>

Какой высоты должны быть розетки и выключатели на кухне?

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Независимо от того, переделываете ли вы свою кухню или вам нужно полностью переделать ее, вам может быть интересно, где именно должны быть розетки и выключатели света. Итак, если вам интересно, как высоко они должны быть размещены на стене, вы попали в нужное место.

Розетки кухонной стойки должны быть не выше 20 дюймов от верхней части стойки.Минимальная высота розеток над кухонной стойкой не требуется.

Выключатели света обычно располагаются примерно в 4 дюймах от верха прилавка. Тем не менее, нет требований к минимальной или максимальной высоте, и их можно разместить в зависимости от личных предпочтений.

Теперь вы знаете обычную высоту розеток и выключателей на кухне, но, пожалуйста, продолжайте читать, пока мы подробнее остановимся на этом. Мы обсудим, что может повлиять на ваше решение о размещении, и любые требования к коду.Мы также ответим на некоторые другие вопросы, которые могут у вас возникнуть о кухонных розетках и выключателях света, в том числе о том, можно ли их установить в столешницу.

Высота кухонных выключателей и розеток

При установке выключателей и розеток над кухонной стойкой не рекомендуется располагать их случайным образом или там, где вы считаете нужным.

Важно учитывать любые требования кода и практическое применение выключателей или розеток.Например, возможно, стоит установить выключатель для мусоропровода рядом с раковиной.

Выключатели света

Выключатели света или даже выключатели для удаления мусора часто размещают над столешницей и под шкафами.

При определении высоты для их установки вы должны учитывать фартук прилавка и хотите ли вы, чтобы переключатель был выше или внутри фартука.

Какой код высоты выключателя света?

Нет требований к высоте выключателя света в любой комнате.Однако стандартные выключатели света по высоте чаще всего устанавливаются на высоте 48 дюймов от пола.

При этом высота кухонных розеток часто отличается для размещения столешниц.

Хорошим практическим правилом является установка выключателя света на высоте 4 дюйма над столешницей. Некоторые люди предпочитают размещать свои выключатели посередине между верхними шкафами и столешницами, чтобы сделать их визуально привлекательными. Выбор в конечном счете за вами.

Насколько близко к кухонной раковине может быть выключатель?

В некоторых случаях имеет смысл установить выключатель рядом с кухонной раковиной.Например, если у вас есть свет над раковиной или мусоропровод, вам нужно будет включить их, не отходя от раковины.

Не существует никакого кода, определяющего, насколько близко выключатель света может располагаться к кухонной раковине. Однако в большинстве случаев выключатели света устанавливаются на расстоянии не менее полуметра от кухонной раковины. Для перспективы в ванных комнатах это расстояние составляет три фута.

Розетки

Минимальных требований к высоте розетки на кухонном столе нет, но есть максимальные требования.

Максимальная высота розетки над кухонной стойкой составляет 20 дюймов. Это соответствует кодексу Национальной ассоциации противопожарной защиты, 210.52(C)(3).

Если розетка расположена слишком высоко, у вас могут возникнуть проблемы с подключением таких приборов, как кофеварка или тостер.

Например, один тостер Black and Decker поставляется с 20-дюймовым шнуром питания. Если ваша розетка находится на расстоянии 18 дюймов от этой столешницы, у вас есть только 2 дюйма дополнительной длины между тостером и стеной.

Эта максимальная высота обусловлена тем, что небольшие бытовые приборы, которые могут стоять на прилавке, не требуют использования удлинителя.

Шнуры на небольших бытовых приборах короткие, чтобы избежать несчастных случаев. Более длинные шнуры или удлинители могут стать причиной повышенного риска возгорания и поражения электрическим током.

Как и в случае с выключателями света, некоторые дизайнеры/домовладельцы предпочитают размещать выключатель там, где он выглядит лучше всего. Либо в центре верхних шкафов и столешниц, либо там, где это не мешает дизайну фартука.

Можно ли поставить розетку в столешницу?

Розетку можно разместить над столешницей, а как насчет поверхности? Поверхностные розетки могут легко обеспечить больше розеток. Итак, хорошие новости: вы можете поместить розетку в столешницу, если она предназначена для этой цели.

Код NFPA 406.5(E) позволяет устанавливать розетки в прилавок.

Производитель розетки указывает, подходит ли она для столешницы, поэтому, если вы выбрали розетку, в которой указано, что она предназначена специально для столешницы, вы можете ее установить.

Нажмите здесь, чтобы увидеть магазин Pop Up Outlet на Amazon.

Какова средняя высота столешницы?

Средняя высота столешницы составляет 36 дюймов. Однако, если столешница предназначена для сидения в стиле бара, высота может достигать 42 дюймов.

Важно помнить, что столешница не обязательно должна быть такой высоты. Если вы ниже или даже выше, вы можете подумать об установке столешниц, которые приспосабливаются к этому.

Будь то приготовление пищи или мытье посуды, вы можете страдать от болей в спине или шее, если ваши столешницы слишком низкие, если вы проводите много времени на кухне.

Если это похоже на то, от чего вы можете пострадать, вам также следует помнить, что столешницы на вашей кухне не обязательно должны быть одинаковой высоты.

Ваш остров или место для раковины могут быть выше остальных столешниц или наоборот.

Кухонный остров

Столешницы — не всегда единственное место на кухне, где можно разместить электроприбор или зарядить телефон. Кухонные острова популярны на больших кухнях и могут использоваться для различных задач.

В некоторых кухонных островах есть раковины, а другие также используются в качестве барных сидений. Независимо от ее назначения, имеет смысл устанавливать розетки вблизи больших площадей столешниц.

Если вам нужно убедиться в том, нужна ли вашему острову розетка, взгляните на другой наш пост в блоге на эту тему: Нужна ли розетка кухонному острову?

Куда выходят розетки на кухонном острове?

Если у вас есть кухонный остров, у вас есть некоторая гибкость в отношении расположения розеток.

Розетки кухонного островка могут располагаться на конце или на одной из сторон острова, под навесом, внутри ящика или шкафа или в виде всплывающего окна в верхней части острова.

В конце или сбоку

№

Один из вариантов — установить розетку сбоку или в конце кухонного острова. Если вы планируете подключать небольшие электроприборы или что-то, что вы не хотите отключать какое-то время, это хороший вариант. Эти точки являются наиболее заметными.

Под навесом

Если у вас есть выступ или барная стойка над кухонным островом, вы также можете разместить под ним розетку.Менее заметные, чем боковая или торцевая розетка, их также можно использовать для небольших электроприборов или зарядных устройств.

Внутри ящика или шкафа

Если вы не возражаете против открытия ящика или шкафа во время использования прибора, это может быть хорошим вариантом для вас. Вы можете скрыть розетки, когда они не используются. Они также являются отличным местом для хранения зарядных устройств для телефонов.

Всплывающее окно

Всплывающая торговая точка может предложить лучшее из обоих миров.Он легко доступен и легко спрятан. Это более новая концепция, но она доступна во множестве различных дизайнов и стилей.

Как спрятать розетку на кухонном острове?

Мы кратко упомянули об этом в наших примерах различных мест расположения розеток на кухне, но давайте подробнее. Не все хотят, чтобы их торговые точки были на виду. Ведь некоторые стили могут быть неприглядными.

Вы можете скрыть розетку, установив ее в отдельном месте или выбрав всплывающие розетки.Вы также можете скрыть розетку, изменив ее внешний вид.

Один из вариантов — выбрать розетки, соответствующие вашим шкафам, чтобы они были замаскированы внутри шкафа. Вы также можете приобрести крышки для розеток, чтобы розетки были полностью закрыты, когда они не используются.

Нажмите здесь, чтобы увидеть торговые тарелки на Amazon.

Заключительные мысли

Надеюсь, наша статья помогла вам понять, что у вас есть достаточно свободы действий, когда дело доходит до размещения кухонных розеток и выключателей света.

Единственный код, которому вы должны следовать, это то, что розетка не должна быть установлена на расстоянии более 20 дюймов от верхней части столешницы. Остальной интервал зависит от вас!

Для получения дополнительной информации ознакомьтесь с другими сообщениями в блоге:

Как расположить технику на кухонном столе

Насколько глубоки кухонные шкафы и столешницы?

Где разместить электрические розетки в новом доме?

По сравнению с различными решениями, которые необходимо принимать при строительстве нового дома, расположение электрических розеток можно рассматривать как небольшую (и, возможно, забываемую) деталь. Тем не менее, детали не будут казаться такими мелкими, как только вы окажетесь в своем новом доме и поймете, что размещение ваших электрических розеток не соответствует вашему плану мебели или, что еще хуже, их недостаточно для удовлетворения ваших потребностей.

Вот почему планирование расположения электрических розеток должно быть гораздо более важным приоритетом на этапе строительства. В этом руководстве мы избавим вас от головной боли, связанной с размещением электрических розеток, чтобы убедиться, что ваш дом хорошо подключен, когда наступит день въезда.

Спальни

Лучше всего изучить помещения, которые со временем станут спальнями.Подумайте, где вы разместите кровати, комоды и другую мебель. Подумайте о своих типичных привычках в этих комнатах; это поможет вам разместить торговые точки в соответствии с этими потребностями.

Например, вам понадобится розетка рядом с тумбочкой для зарядки телефона, будильника или небольшой лампы для чтения? Будет ли в вашей спальне телевизор или компьютер и нужно ли больше розеток? Как насчет диммера для диапазона освещения? Учитывайте все свои потребности и предпочтительное размещение мебели и планируйте соответственно.

Кухня

В то время как кухне требуется больше всего электроэнергии в одной комнате, планирование розеток для кухни довольно просто. Решите, где будут расположены основные бытовые приборы (холодильник, духовка, посудомоечная машина). На этих участках будут установлены прочные специализированные розетки для подключения мощной бытовой техники. На кухнях все розетки, которые обслуживают поверхность столешницы, должны быть оборудованы защитой розеток GFCI.

Затем рассмотрите место на прилавке и мелкую бытовую технику.Вам понадобятся розетки для микроволновой печи, тостера или кофеварки? Будут ли эти предметы постоянно нуждаться в розетке, или вы предпочитаете хранить их и доставать только при необходимости? Подумайте обо всех своих кулинарных потребностях и отталкивайтесь от них.

Гостиная

Поскольку в гостиной большинство семей проводят большую часть своего времени и где большинство людей принимает друзей и членов семьи, разумно позаботиться о наличии достаточного количества розеток. Розетку рекомендуется размещать во всех четырех углах гостиной в дополнение к розетке посередине каждой стены.

Следуйте этим рекомендациям, и будет достаточно мощности для развлекательных центров, дополнительного освещения и мест для подключения устройств. Кроме того, если ваша семья любит наряжаться к праздникам, подумайте о своих потребностях в розетке. Например, для размещения новогодней елки может потребоваться дополнительная электрическая розетка.

Ванная комната

Ванную комнату легко упустить из виду при планировании расположения торговых точек. Тем не менее, очень полезно обеспечить достаточное покрытие и в этой комнате.Учитывайте потребности вашей семьи, готовясь к новому дню; понадобится ли вам розетка для фена, электрической зубной щетки или электробритвы?

Хотя ваш опытный электрик проследит за тем, чтобы рядом с водой использовались специальные розетки с рейтингом GFI, важно размещать эти розетки в легкодоступных местах, чтобы они не пересекали раковину или другие участки воды.

Гараж

О гараже часто забывают, когда речь заходит об электрическом планировании.Однако может быть полезно иметь несколько розеток, если будут использоваться электроинструменты. Если вы планируете иметь открыватель гаражных ворот, потребуется розетка в центре потолка.

Домашний офис

В домашнем офисе может быть сложно спланировать расположение электрических розеток. Многие домовладельцы размещают их вдоль стен для освещения и стола, который будет сидеть напротив них. Тем не менее, напольные заглушки могут быть полезны в домашнем офисе. В конце концов, не всем нужен рабочий стол у стены, а напольные розетки обеспечат легкий доступ к электропитанию для компьютеров и ноутбуков.

Также подумайте, сколько энергии вам потребуется. Если вы работаете писателем дома, несколько розеток в помещении могут оказаться ненужными. Если вы работаете с требовательным оборудованием, таким как швейные машины, специальное освещение, камеры или другое оборудование, запланируйте его.

Бонусный номер

Еще одно хорошее место, которое стоит рассмотреть, — это любое дополнительное пространство или бонусная комната, которые вы можете захотеть. Это также возможность планировать будущее. Превратится ли эта комната в спальню для нового ребенка в будущем? А как насчет престарелого родственника?

Возможно, это будет складское помещение с небольшим количеством розеток, или, возможно, это станет медиа-комнатой с большим спросом на розетки.В любом случае, решите, что вы будете делать с этой комнатой, и планируйте соответственно или на будущее.

Если вы думаете о строительстве дома или в настоящее время находитесь в этом процессе, наши опытные специалисты Southwest Florida Electric будут рады помочь с планированием электрических розеток, чтобы ваш новый дом соответствовал всем вашим потребностям. Свяжитесь с нами сегодня, и мы поможем вам начать работу.

Где разместить электрические розетки и выключатели

Где разместить электрические розетки и выключатели?

Утвержденный документ

P Строительных норм и правил (Англия и Уэльс) гарантирует, что бытовые электроустановки установлены безопасным образом, безопасны и пригодны для использования людьми. Основная цель – обеспечить соответствие выполняемых работ Строительным нормам и правилам 2010 года. В соответствии с Утвержденным документом P электроустановки должны быть спроектированы и установлены в соответствии со стандартом BS 7671.

Кроме того, наше техническое руководство содержит рекомендации по прокладке кабелей и соответствующему количеству электрических розеток для различных комнат типичного нового дома. В этой статье содержится краткий обзор рекомендаций по размещению и краткое описание наших гарантийных требований.

Электрические услуги и прокладка кабелей

Наше техническое руководство в разделе «Электроустановки» рекомендует: «Для нормального бытового использования должна быть обеспечена подходящая электрическая сеть соответствующего размера.

Кабели с покрытием из ПВХ не должны соприкасаться с изоляцией из полистирола. Электрические кабели не должны быть диагональными, а их расположение должно соответствовать приведенной ниже схеме.

Розетки

Розетки должны быть удобно расположены в непосредственной близости от телевизионной антенны и телефонных розеток, что позволит разместить электрическое оборудование, включая телевизоры и DVD-плееры. В целях гарантии: Номера должны быть оснащены следующими розетками 13а:

Кухня/подсобное помещение – 8 розеток
Столовая – 4 розетки
Гостиная или семейная комната – 8 розеток
Спальня (основная) – 6 розеток
Спальня (другое) – 4 розетки
Посадочная – 2 выхода
Холл – 2 розетки

Кулинария

Приборы для приготовления пищи, установленные в помещении для приготовления пищи в жилом помещении, должны быть соответствующим образом подключены и подключены к источнику питания не менее 30А.Если предусмотрена панель для плиты, ее необходимо расположить сбоку от пространства для плиты. Розетку 13а следует располагать в помещении для плиты, откуда в жилое помещение подается газ.

Светильники

Во всех помещениях должна быть предусмотрена по крайней мере одна стационарная розетка освещения. Помещения площадью более 25 м2 должны быть оборудованы двумя стационарными розетками освещения.

Холлы, площадки и лестничные клетки должны быть оборудованы розетками освещения и двухпозиционными выключателями. Зажигалки и другие приспособления, устанавливаемые заподлицо, не следует устанавливать через потолок, если потолок обеспечивает часть требуемой звукоизоляции или огнестойкости помещения.

Если на потолке ниже пустот в крыше (за исключением соломенных крыш) предусмотрены потолочные светильники, необходимо принять меры предосторожности, чтобы гарантировать отсутствие риска возникновения пожара из-за близости других материалов.

Пассивные инфракрасные датчики (PIR) предназначены для использования в местах общего пользования и на улице.

Расположение розеток и выключателей

Розетки и выключатели должны быть расположены в соответствии с этой схемой:

Выключатели потребительского блока должны быть между 1350мм и 1450мм.

Подробнее о требованиях Части P в отношении высоты электрооборудования в новом доме можно прочитать в Выпуске 6 нашего информационного бюллетеня технических обновлений.

Обратите внимание: мы приложили все усилия, чтобы информация в этой статье была верной на момент публикации. Любое предоставленное письменное руководство не заменяет профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим строительным нормам или применимым техническим стандартам.Тем не менее, для получения самых последних технических рекомендаций по гарантии LABC обратитесь к своему специалисту по управлению рисками и к последней версии технического руководства по гарантии LABC.

Где разместить розетки и выключатели? : InteriorDesign

Вот Archilogic 3D схема моих планов реконструкции. Я убрал большую часть мебели из своей модели, чтобы были видны штепсельные розетки.

Я включил только штепсельные розетки (черный прямоугольник) и настенные выключатели (красный прямоугольник), которые уже существуют, прежде чем я начну какие-либо ремонтные работы. Я хотел бы получить информацию и предложения о том, где можно рассмотреть дополнительные розетки / выключатели.

В гостиной рядом с книжной полкой, выходящей на балкон, не запланировано потолочное освещение, только потому, что я не знаю, какое потолочное освещение имело бы смысл и не мешало бы?
Небольшая комната рядом с балконом — это спальня, хотя в ней есть светильник, но пока не запланирован выключатель.
На кухне еще нет выключателей света, один выключатель за раковиной в настоящее время предназначен для освещения над раковиной и, вероятно, будет выполнять двойную функцию в качестве места для выключателя мусоропровода.
Кухонный остров, вероятно, должен иметь розетку для легкого подключения ноутбука / мобильного телефона / бытовой техники, но я не могу решить, где должна быть розетка? Я могу представить над прилавком / под прилавком у стены спальни, или, может быть, подключить его к задней части шкафов и держать ближе к пешеходному движению на кухню / из кухни?
В столовой напротив кухни есть новый потолочный светильник, так что ему тоже понадобится переключатель, чтобы управлять им откуда-то.
В большом шкафу рядом со столовой понадобится розетка, чтобы можно было подключить компьютер/офисные вещи.
Термостату нужен новый дом (обогрев темно-зеленой штуки перед балконными дверями, радиатор горячей воды)
Ванная комната, вероятно, выиграет от дополнительного освещения, установленного над ванной.

Для других деталей, которые, как я знаю, имеют отношение к электрике, но уже разобраны: Коробка выключателя (темно-серый прямоугольник), возможно, нуждается в обновлении, но она никуда не движется.Посудомоечная машина (синий прямоугольник) не движется, поэтому я предполагаю, что под ней спрятана розетка. Холодильник (зеленый прямоугольник) перемещается, поэтому ему может потребоваться питание от скрытой розетки. Духовка поворачивается на 90 градусов, что, к сожалению, означает, что ее мощность также придется перемещать. Телефонные/кабельные коммуникации (белый прямоугольник) никуда не двигаются.

изменить: Если кому-то это будет полезно, вот текущая / «старая» компоновка устройства. Дополнение (желтый прямоугольник) — это термостат.

edit edit: В неоново-зеленом цвете Я добавил, как мне кажется, подходящие места для выключателей света, которые не нарушают пространство, оставляют место для большего количества произведений искусства на стенах, сохраняя при этом все функциональное? Вот ссылка

Три ключевых изменения в Национальном электротехническом кодексе 2020 года, которые помогают сделать кухню более безопасной для семей

Если ваша кухня чем-то похожа на нашу, вы согласитесь, что она стала больше местом сбора семьи, чем наши собственные гостиные.Хотя может быть трудно сопоставить фактическую статистику со временем, проведенным на кухне, нет никаких сомнений в том, что здесь проводится все больше и больше часов, особенно сейчас, когда мир борется с пандемией COVID-19, а люди продолжают избегать ресторанов из-за ближайшем будущем и предпочли больше готовить и развлекаться дома. Но точно так же, как мы никогда не стали бы резать лук с завязанными глазами, мы также должны быть широко открыты для потенциальных опасностей, связанных с электричеством на кухне.

За почти 125 лет своего существования Национальный электротехнический кодекс® (NEC®) помог защитить как людей, так и имущество от опасностей, связанных с использованием электричества.Каждые три года NEC пересматривается на основе данных, которые часто основаны на знаниях, опыте и технологических достижениях, которые могут помочь повысить безопасность. Прекрасным примером того, как NEC вносит изменения, которые оказали значительное влияние на безопасность, является то, что в 1973 году впервые были введены требования к розеткам с прерывателем цепи при замыкании на землю (GFCI), которые затем требовались для наружных розеток. С тех пор, когда дело доходит до GFCI, другие ключевые области дома и другие места и требования также были включены, такие как ванные комнаты (1975 г.), гаражи (1978 г.) и кухни (1987 г.), чтобы помочь повысить безопасность.Зачем нужна постоянная оценка и улучшение безопасности? Постоянно меняющийся мир делает безопасность непрерывным приключением, а не целью. Когда дело доходит до безопасности, мы не можем почивать на лаврах того, что мы сделали; мы должны постоянно оценивать и улучшать, чтобы помочь защитить людей и имущество. Цикл пересмотра NEC 2020 года сделал именно это, когда речь идет о безопасности жилых кухонь.

Как я уже упоминал, защита GFCI была ключевой частью NEC, помогая обеспечить безопасность, которая была улучшена в течение нескольких циклов NEC, начиная с 1970-х годов.Последняя версия не стала исключением из достижений в области защиты GFCI:

Раздел 210.8(A) NEC был расширен в редакции 2020 года и теперь включает не только розетки на 125 В, но и розетки до 250 В. Это означает, что розетки, работающие на 250 вольт, например, для электрической плиты, теперь нуждаются в защите GFCI, но только в том случае, если она установлена в пределах шести футов от края раковины. Дизайн и планировка кухни, в частности размещение приборов по отношению к раковинам, безусловно, могут повлиять на то, требуется ли защита GFCI в этих приложениях.
Еще одна редакция защиты GFCI в NEC 2020 г. касается раздела 422.5(A), касающегося устройств, требующих защиты GFCI. В этот раздел были добавлены посудомоечные машины. Да, посудомойки! Трудно поверить, что устройство, которое так тесно работает с электричеством и водой, не требовало защиты GFCI раньше, но хорошая новость заключается в том, что теперь это требуется.
к розеткам кухонного острова также претерпели серьезные изменения в ходе цикла пересмотра NEC 2020 года.В предыдущих версиях NEC раздел 210.52(C)(2) требовал, чтобы по крайней мере одна розетка была установлена на кухонном острове со столешницей длиной 24 дюйма или больше и короткой стороной 12 дюймов или больше. В том же разделе NEC 2020 года он был пересмотрен, чтобы требовать по крайней мере одну розетку в пределах первых девяти квадратных футов или их доли островной столешницы и дополнительную розетку на каждые 18 квадратных футов или ее часть. Дополнительное требование гласит, что по крайней мере одна емкость должна быть расположена в пределах двух футов от внешнего конца столешницы в форме полуострова. На приведенном ниже примере показано, как для островной столешницы размером 9 ½ футов на 3 фута теперь потребуется три емкостей, чтобы соответствовать новым требованиям.

Это может показаться большим размером для острова, но сегодня довольно часто можно увидеть остров такого размера или больше, который является основным центром кухни и используется для многих задач. Наличие достаточного количества розеток не только для приготовления пищи, но и для подключения зарядных устройств для телефонов, ноутбуков и т. д. обеспечит больше возможностей для питания устройств и приборов без необходимости использования удлинителей или разветвителей питания.

Хотя ваш местный муниципалитет может еще не использовать NEC 2020, эти изменения повлияют на способ подключения жилых кухонь, когда он будет принят. Понимание этих изменений сейчас даст вам возможность свести к минимуму влияние в будущем, позволяя вам знать, что потребуется, и иметь возможность планировать заранее.

Для получения дополнительной информации и связанных ресурсов посетите веб-страницу NFPA «Изменения в NEC 2020».

Электрические розетки и выключатели света для настенных выключателей

Домой
Электрические розетки и выключатели света

Найдите полный интернет-магазин электрических розеток, выключателей света, розеток GCI, переключателей и диммеров для настенных выключателей, чтобы легко выбрать цвет, тип или марку.Цвета декоратора включают черный, серый, белый, светло-миндальный, цвет слоновой кости, никель, бронзу, латунь, красный и прозрачный.

Электрические устройства в стиле Decora

Какой тип устройства вы ищете? Многие выключатели, диммеры и розетки подходят к пластинам клавишных выключателей Decora, которые доступны в самых разных вариантах отделки.

Стандартный выключатель декоративного освещения.
Один из примеров многоуровневого выключателя света. Также доступны версии с 3 и 4 переключателями.
Кулисный переключатель и вилка — комбинированные устройства 2-в-1 — это простой способ добавить дополнительные устройства к вашей панели переключателей без установки коробки большего размера.
Диммер
Розетка GFCI
Телефонные и кабельные розетки
Используйте вставки-переключатели, чтобы превратить декоративное отверстие в тумблер.
позволяют использовать кабельные разъемы.
могут быть заполнены разъемами для телефона, Ethernet и кабеля.
Заглушки заполняют неиспользуемые отверстия пластин.

Часто задаваемые вопросы по электрической розетке и выключателю света

Вы продаете двухпозиционный переключатель?
Да, если вам нужен выключатель, который может включать один свет из 2 мест (вверху и внизу лестницы, в противоположных концах коридора, в больших комнатах), вам нужно купить трехпозиционный выключатель , который мы продаем как переключатель, качельку Decora, так и вариации Despard.То, что непрофессионалы называют 2-позиционным переключателем, на самом деле известно как 3-позиционный переключатель. (Настоящий 2-позиционный переключатель очень специализированный

Нужно ли покупать узкие переключатели, если я должен использовать узкую панель переключателей?
Нет, размер переключателя не меняется. По этой же причине вам не нужно покупать узкие электрические коробки. Выключатели всегда стандартного размера, и им по-прежнему требуется столько же места в настенной коробке, поэтому единственная разница заключается в размере пластины переключателя, закрывающей их на поверхности стены.

Потребуется ли мне покупать большие выключатели и розетки, если я устанавливаю большие крышки для выключателей?
Нет, вам не нужны специальные выключатели, если вы увеличиваете размер настенных панелей. Электрические розетки и выключатели освещения всегда останутся одного размера — изменятся только габаритные размеры ваших распределительных щитков. Таким образом, независимо от того, какой размер крышки вам нужно использовать — высокая, глубокая, большая, узкая или короткая — ваши выключатели всегда будут подходить к отверстиям и отверстиям для винтов на настенных панелях.

Я хочу найти свои выключатели в темноте. Я покупаю выключатель с пилотной подсветкой или просто выключатель с подсветкой?
Разница между выключателем с пилотной подсветкой и выключателем с обычной подсветкой заключается в том, когда горит свет. Пилотные переключатели подсвечиваются при включении, чтобы напомнить вам, когда работает незаметная часть оборудования, например, открытый фонтан или водоотливной насос в подвале. Обычные переключатели с подсветкой, иногда называемые переключателями-локаторами, подсвечиваются в выключенном состоянии, так что они мягко светятся в темноте, облегчая их поиск.Иногда у них есть световая полоса, крошечное световое отверстие, светящийся центр или полностью освещенная лопатка в зависимости от марки и стиля переключающего устройства.

Переключатели какого цвета следует использовать с пластинами переключателей?
Существуют различные подходы к выбору цвета выключателя, при этом часть решения зависит от разнообразия устройств, необходимых для удовлетворения ваших потребностей в освещении. Вам понадобятся четырехпозиционные переключатели? Розетки на 20А для работы с тяжелыми приборами? Комбинированные переключатели/розетки для труднодоступных мест? Специальные диммеры для управления слишком ярким светом?

Вообще говоря, вам нужен одинаковый цвет электрических устройств в одной комнате или зоне.Совершенно допустимо менять цвета по всему дому, например, выключатели из сатинированного никеля с пластинами из нержавеющей стали на кухне, ярко-красные выключатели на эффектной акцентной стене, черные розетки в ванной комнате с черными мраморными столешницами или плиткой, или приятная миндалевидная электрическая проводка. устройства в спальне.

Посмотреть все варианты отделки переключателей и накладок.

Подходящие выключатели и крышки Наиболее распространенный подход — выбрать розетки и выключатели, соответствующие вашим распределительным панелям — белые с белым, коричневые с коричневым и т. д.Kyle Switch Plates предлагает десять вариантов отделки электрических устройств: белый, черный, коричневый, светло-миндальный, слоновая кость, серый, прозрачный, никель, бронза и красный, чтобы сделать это было легко.

Устройства с дополнительными пластинами Для пластин без точного совпадения цветов, таких как металлы (латунь, бронза, алюминий и т. д.), состаренная отделка или разноцветные поверхности, выбор наилучшей отделки выключателя зависит в большей степени от разнообразия устройств, необходимых для удовлетворить ваши потребности в освещении. Вы найдете больше всего вариантов в белом цвете, цвете слоновой кости и коричневом цвете; несколько меньше вариантов черного, серого и светло-миндального цветов; и более ограниченный выбор из прозрачного, красного, никелевого и бронзового цветов.Вообще говоря, более светлые настенные тарелки лучше всего смотрятся с белым, миндальным или цветом слоновой кости; более темные тарелки лучше всего смотрятся с черным или коричневым цветом; а серебристая металлическая отделка лучше всего смотрится с никелем, серым или прозрачным.

Подходящие цвета отделки Контрастные электрические выключатели и розетки могут быть использованы для получения драматического эффекта, если сочетаются с оконными наличниками, дверями, молдингами, перилами и другими элементами отделки. Слишком много одного цвета становится визуально подавляющим и скучным, поэтому электрические выключатели могут обеспечить необходимый контраст , который переносит взгляд через комнату с единым дизайнерским штрихом.

Окрашенные выключатели Хотя некоторые предпочитают красить свои электрические выключатели, в целом мы не рекомендуем такой подход. Электрические устройства получают высокую степень использования, а окрашенные поверхности изнашиваются гораздо быстрее. (Просто посмотрите на краску вокруг ваших текущих электрических устройств в местах с интенсивным движением — вы, вероятно, заметите признаки износа.) Кроме того, розетки легко царапаются, потому что краска не связана с пластиком. Таким образом, неровности и порезы от колец, ногтей, электрических вилок и т. д., начнут брать свое. В то время как пластины переключателей можно покрасить, электрические устройства с их множеством углов, прорезей и отверстий гораздо сложнее покрасить с профессиональным результатом. Окрашенные поверхности намного сложнее чистить, поэтому, если вам не нужен дополнительный проект в вашей жизни, пропустите покраску электрических выключателей и выберите из огромного разнообразия, доступного в настоящее время.

Особые цвета Хотя некоторые производители выпускают электроприборы в необычных цветах – розовый лимонад, поджаренный кокос, яблоко гренни-смит – вы можете держаться подальше от них.Помимо того, что это чрезвычайно сложно подобрать, меняющиеся вкусы и время могут оставить вас с цветами, которые больше не выпускаются, поэтому, если вы когда-нибудь обновите свое освещение или захотите добавить дополнительную розетку для размещения зарядных станций или компьютеров, вы можете больше не найти «свой» цвет доступный. И мы не можем сказать вам, как часто мы слышим, что настенные тарелки были сломаны или случайно выброшены во время ремонта. Думайте о долгосрочной перспективе — покупайте электрические выключатели с неподвластной времени привлекательностью.

Могу ли я установить выключатели/розетки на 20 А, если в моем доме есть только выключатели/розетки на 15 А?

№Если вам нужно использовать выключатель или розетку на 20 А с определенным приспособлением — мусоропровод, движущиеся жалюзи, тяжелое оборудование и т. д. — вам потребуется, чтобы ваш электрик модернизировал проводку в стенах. (Обратите внимание: если в вашем доме уже есть проводка на 20 ампер, можно установить устройства на 15 А.)

На какой высоте устанавливать розетки, розетки и выключатели

Во время ремонта клиенты задают мне множество вопросов.Недавно мне задали вопрос о правилах установки розеток, розеток и выключателей. Существует несколько правил размещения розеток, однако высота розетки или настенного выключателя не является частью кода NEC. По крайней мере, в кодексе избегаются правила относительно стандартной высоты как выключателей, так и розеток.

Общее практическое правило для выпускных отверстий

Интервал

Основным правилом является так называемое правило 6 футов/12 футов. В NEC 210-52 указано следующее (сокращенно для облегчения восприятия):

Розетки необходимы в каждой комнате дома, чтобы ни одна точка на стене не находилась на расстоянии более 6 футов от розетки.Это означает, что вам нужна розетка в пределах 6 футов от дверного проема или камина. Однако длинная стена может иметь до 12 футов между выходами. Любое выпускное отверстие выше 5 футов 6 дюймов не может учитываться в этом уравнении. Напольные розетки менее 18″ от стены могут.

Существуют и другие правила, которым необходимо следовать. Например:

В каждом коридоре должна быть как минимум одна розетка, если его длина составляет 10 футов или более.
Розетки на кухонной столешнице требуют не менее двух 20-амперных цепей и должны иметь защиту GFCI.Оставляйте не более 4 футов между розетками на столешнице.

На какой высоте устанавливать розетки или розетки

Теперь к сути этой статьи. Что касается типичной высоты, то она не так хорошо регулируется (и мы этому рады). Как правило, вы хотите установить коробки с розетками так, чтобы нижняя часть коробки находилась на расстоянии около 16 дюймов от пола. По совпадению, это примерно соответствует той же высоте, что и ваш садовый молоток на 22 унции. Однако мы все же рекомендуем использовать линейку.

Высота установки кухонных емкостей

Высота установки емкостей для кухонных столешниц зависит от планировки.Нет никаких рекомендаций по высоте, за исключением того, что они должны быть не более 20 дюймов. Это кажется очевидным, так как верхние шкафы начинаются с 18 дюймов). Размещение несколько зависит от того, как вы собираетесь сделать фартук. Если вы установите нижнюю часть коробки примерно на 2-3 дюйма выше верхней части плитки, твердой поверхности или каменной задней панели, у вас будет удобно расположенная розетка, к которой легко получить доступ.

Для холодильников у вас есть некоторая гибкость. Как правило, мы монтируем эти розетки на высоте около 48 дюймов от пола.

Как высоко вы устанавливаете выключатели света?

Как правило, выключатели света устанавливаются на высоте около 48 дюймов от пола (по центру). Это может варьироваться, но мы находим это отличным практическим правилом и очень согласующимся со строителями и субподрядчиками в нашем районе. Мы также склонны запускать их как выделенную цепь на 15 А или 20 А, хотя код может не требовать этого.

Примечание редактора: Мы знали парня, у которого все переключатели были установлены на высоте 30 дюймов от пола.Сначала мы подумали, что это какое-то жилье для инвалида члена семьи. После дальнейших расспросов мы обнаружили, что это было просто позволить ему включить свет в каждой комнате без необходимости поднимать руку… Хотя в этом нет ничего плохого с технической точки зрения, мы не рекомендуем портить потенциальную стоимость при перепродаже.

Схема расположения розеток и выключателей для встраиваемой техники на кухне

С чего начать

Подключение и электропроводка

Высота расположения розеток

Розетки в рабочей зоне над столешницей

Особенности расположения розеток для различного кухонного оборудования

Холодильник

Посудомоечная машина

Микроволновая печь и не встроенная духовка

Подключение стиральной машины

Кухонная вытяжка

Светильники

Электроплита и встроенный духовой шкаф

Типы розеток

Встроенные

Накладные

Угловые

Скрытые

Выдвижные

Высота установки розеток и выключателей: ПУЭ, ГОСТ

Существующие нормативы

Различие советского и европейского стандартов

В условиях кухни

Ванная комната

В спальной

как правильно разместить и расположить, схема

Необходимое количество

Варианты

Для телевизора

Под утюг

Для прочих приборов

Возле тумб

У туалетного столика

Определение высоты

Дизайнерские решения

Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ

Развеиваем современный миф

Существующие упоминания в нормативах

Полезные рекомендации

Кухня

Ванная комната

Спальня

Подводим итог

Как правильно разместить розетки и выключатели на кухне

Розетки на кухне: как спланировать и выбрать?

Стандарты установки розеток и выключателей в помещениях. Высота установки выключателей и розеток в квартире. Развеиваем современный миф

Стандарты и выключателей: мифы и реальность

Рекомендуемые нормативы по высоте установки розеток и выключателей

Высота установки розеток и выключателей: ПУЭ

Требования к размещению розеток и выключателей по ГОСТу и СП

Высота установки розеток и выключателей: «Евростандарт»

Высота установки выключателей и розеток в квартире

Электропроводка на кухне

Розетки и выключатели в спальной и гостиной

Размещение точек питания и выключателей в ванной

Разработка проекта размещения выключателей и розеток. Полезные советы

Установка выключателей и розеток в зданиях разного назначения

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Расположение розеток

Расположение выключателей

Электрика в доме

Высота установки розеток и выключателей

Какой должна быть высота установки розеток по правилам?

Расстояние выключателя до проема двери.

Высота размещения розеток

Добавить комментарий:

Высота установки выключателей и розеток от пола

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

2. Расстояние от пола.

3.

4.

Высота установки розеток в спальне и кабинете

Высота установки розетки в детской комнате

Евростандарты на высоту установки розеток

Заключение

Евростандарт в и выключателей

Установка выключателей

Установка розеток

Общие нормы
