Расчет трубы для теплого пола водяного, формула длины трубы
Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.
Расчет трубы для теплого пола
Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.
Перед началом расчета вам нужно собрать следующие данные:
- Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
- Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
- Расстояние от коллектора или коллекторного шкафа до точки входа.
- Максимальная величина контура – максимальная длина трубы выбранного вами типа.
- Диаметр трубы для теплого пола.
- Шаг укладки – расстояние между соседними трубами.
- Тип схемы укладки.
Подготовка расчета теплого пола
Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.
- Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
- Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать
Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.
Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.
Составление плана помещения
Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.
Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.
Расчет длины трубы для теплого пола
Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа.

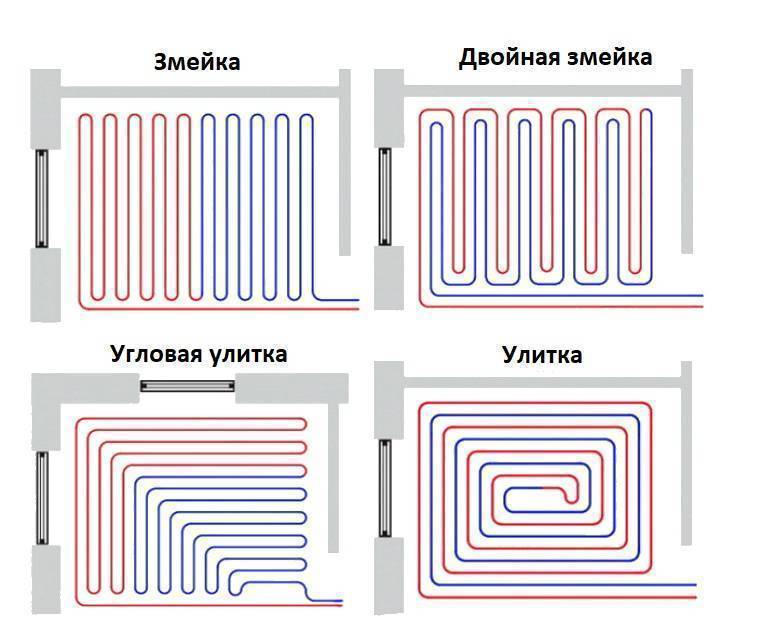

Схемы укладки трубы
Змейка последовательная
Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.
Плюсы:
- Максимально простой монтаж
- Легко регулировать расход трубы, просто увеличивая шаг
Минусы:
- Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади
Змейка параллельная
Можно применять в помещениях любой площади и конфигурации.
Плюсы:
- Удобно покрывать прямоугольные и многоугольные площади
- Равномерный прогрев помещения
Минусы:
- Сложный монтаж
Улитка — спиральная укладка трубы теплого пола
Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.
Плюсы:
- Прекрасно покрывает площади квадратной формы
- Равномерная теплопередача
Минусы:
- Самый сложный монтаж, новички допускают ошибки
Формула расчета длины трубы
Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.
Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2
Где все значения даются в метрах:
- Шк – ширина комнаты
- Дк – длина комнаты
- У – шаг укладки
- К — расстояние от коллектора или коллекторного шкафа до точки входа
Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.
Пример расчетов длины трубы для теплого пола
Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:
5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м
Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.
Другая формула расчета длины трубы для водяного теплого пола
Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.
П / У х 1,1 + Кх2
Где все значения даются в метрах, а площадь – в квадратных метрах:
- П – площадь помещения
- У – шаг укладки
- К — расстояние от коллектора или коллекторного шкафа до точки входа
Пример расчета длины трубы по альтернативной формуле
Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:
20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.
Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.
Выбрать трубу для теплого пола — https://comfohouse.com/24-truba-dlya-teplogo-pola
расчет требуемой мощности и длины трубы
Водяной теплый пол — идеальный вариант для отопления частного дома, коттеджа или квартиры с автономным отоплением. Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для того чтобы его создать, нужны знания, время и навыки.
Как правильно произвести расчет водяного теплого пола так, чтобы он действительно грел и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по данной тематике.
Как выполнить правильный подсчет
Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.
Принципиальная схема классического теплого водяного пола
При расчете используйте эти правила:
- Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
- Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
- Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
- Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
- Один контур не должен отапливать более 20 квадратных метров.
- Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.
Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.
Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.
Рекомендуемая температура
Система теплый пол хороша тем, что считается низкотемпературной. Обычно теплоноситель редко прогревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в таком случае при правильном расчете и монтаже 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола делается исходя из следующих параметров:
- В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
- Возле внешних стен, окон и балконного блока необходимо создать зону повышенного обогрева, в которой температура поверхности будет примерно 35 градусов.
- В ванной, санузле, возле бассейна и в других влажных помещениях температура должна равняться 33 градусам.
- Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой — 29.
Теплый водяной пол создает в комнате идеальный климат и не сушит воздух
Обратите внимание: зоной повышенного обогрева считается расстояние в 50 сантиметров по периметру от внешних стен, а также участки поверхности возле выходных дверей и окон. Температуру здесь повышают путем уменьшения шага между трубами.
Какую трубу выбрать?
Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:
- Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.
- Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
- Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.
Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.
Способы укладки трубы
Существует три основных способа укладки:
- Змейка.
- Улитка.
- Универсальная.
Классическая укладка змейкой для теплого пола
Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов.
Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).
Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.
Способ укладки улитка — более универсальный и экономный
Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.
Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.
Подготовка к укладке
Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:
- Котел для отопления.
- Насос (в некоторых котлах он встроен в систему).
- Коллектор для теплых полов (механический или электрический).
- Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
- Трубы для разводки.
- Клапаны для котла.
- Необходимое количество фитингов для соединения.
Также вам понадобится песчано-цементная смесь для создания стяжки.
Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.
Если сэкономить на ленте, то стяжка гарантированно лопнет. Сверху на пленку укладывается утеплитель — он используется для того, чтобы тепло не уходило в землю.
- Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
- Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
- Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.
Трубу необходимо хорошо закрепить стяжками к сетке и заполнить водой под давлением перед заливкой стяжки
Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.
Как выбрать котел?
Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.
Обратите внимание: мощность котла должна быть на 15 процентов больше, чем мощность полов. Если котел будет работать на 100% загрузке, то он быстро выйдет из строя.
Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.
Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.
Как выбрать коллектор?

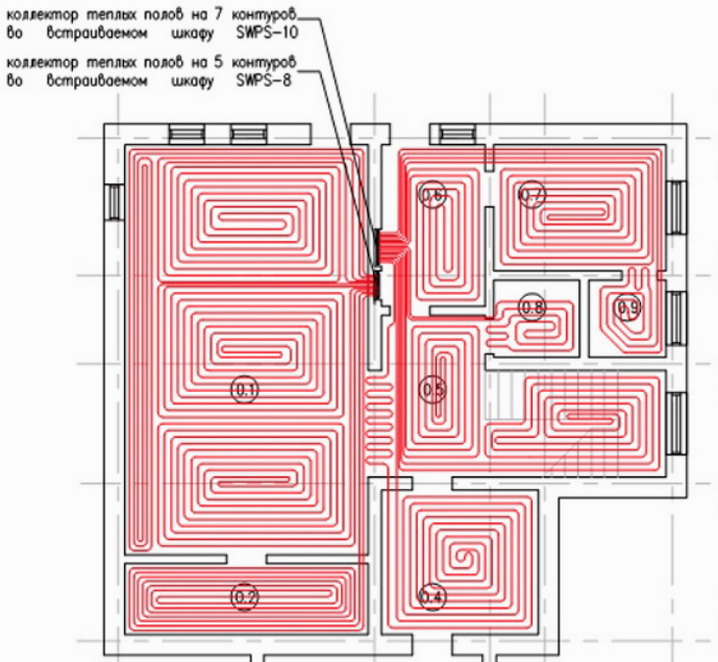

Коллектор служит для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества контуров в вашем полу. Простейшее устройство имеет только механические запорные краны, которыми вручную можно отрегулировать давление и температуру в ветках. Более продвинутые имеют сервоприводы и смесители — ими можно задавать температуру с точностью до одного градуса.
Коллектор устанавливается в специальный ящик, в которой заводятся все трубы. Старайтесь подобрать для него такое место, чтобы он находился в центре дома. Также учитывайте, что коллектор должен быть выше всех труб, сходящихся к нему, иначе система завоздушится и не будет правильно работать. Горячая вода от котла входит в нижнюю часть коллектора, горячая выходит из верхней.
Так выглядят два коллектора в ящиках для системы теплого водяного пола
Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в подсчете, то используйте специальную программу или обратитесь к более опытным товарищам. Но, в целом, в этом нет ничего сложного. Соблюдайте наши рекомендации и все получится!
Расчёт длины трубы тёплого пола
Продолжим проектирование водяного тёплого пола и выполним расчёт длины трубы тёплого пола. А попутно узнаем, сколько контуров будет у тёплого пола и какая длина у каждого контура. Число контуров поможет узнать количество выходов коллектора.
Но всё по порядку.
Расчёт длины трубы тёплого пола по шагам
Шаг первый. Сколько метров трубы нужно на квадратный метр тёплого пола?
Расход на 1 м2 водяного тёплого пола зависит от шага укладки трубы.
При шаге 150 мм расход примерно 6.5…6.7 м на 1 м2. Ну, будем брать максимальное значение — 6.7 м.
При шаге 200 мм — 5 м на 1 м2.
При шаге трубы 100 мм расход 10 м на 1 м2.
Шаг второй. Сколько метров трубы нужно для каждого помещения?
Для удобства сведём все данные в таблицу:
Зал | 4 | 4 | 16 | 6. 7 | 107.2 |
Спальня 1 | 2.6 | 4 | 10.4 | 6.7 | 69.68 |
Спальня 2 | 3 | 4 | 12 | 6.7 | 80.4 |
Санузел | 1.5 | 3 | 4.5 | 6.7 | 30.15 |
Всего | 45 | 300 | |||
Максимальная длина одной ветки | 60 | ||||
Кол-во веток | 5 |
Полагаю, всё здесь ясней ясного. Общая площадь — это сумма площадей всех помещений. Общая длина… ну, что я как с первоклассниками?
Только общую площадь я округлил с 42.9 до 45 м2. А общую длину с 287.43 до 300 м. Точность до миллиметров и сантиметров здесь не нужна.
Шаг 3. Сколько веток тёплого пола нужно делать?
Всё, что выше, мы делали для расчёта количества веток тёплого пола.
Рассуждаем так. Длина одной ветки из трубы диаметром 16 мм не должна превышать 70 м. Ограничимся даже 60 м — для уверенности.
И теперь считаем:
Количество веток = Общая длина трубы : Максимальную длину одной ветки = 300 : 60 = 5. Я специально не старался, так уж как-то само получилось ровно. Если у вас получится десятичное число, то округляйте в большую сторону, например, 5.7 округляем до 6 и т. п.
Шаг 4. Какова средняя длина трубы для одной ветки тёплого пола?
Здесь тоже всё просто: делим общую длину трубы на количество веток. Ну, у меня получились ровные числа:
Средняя длина трубы для одной ветки = Общая длина : Кол-во веток = 300 м : 5 = 60 м.
У вас не обязательно так и скорей всего не так. Ну, допустим, расчёт длины трубы тёплого пола в вашем случае дал 500 м. Число веток получилось 7 (я беру числа «с потолка»). Тогда средняя длина трубы для одной ветки: 500 : 7 = 71.4 м. В общем-то, нормально. Но я лучше бы добавил один контур, чтобы длины контуров получились меньше: 500 : 8 = 62. 5 м. Так насос будет нужен той же мощности, но ему будет легче прокачивать теплоноситель через контуры тёплого пола.
На сколько выходов нужен коллектор?
Сколько у тёплого пола веток, столько и выходов на коллекторе. В моём случае — 5.
Где разместить коллектор тёплого пола?
Для коллектора выбираем место по следующим соображениям:
1. Примерно по средине дома. Или на — примерно — равном удалении от крайних отапливаемых зон.
2. Чтобы о него не спотыкаться (в т. ч. глазами).
У меня на схеме это правый верхний угол прихожей. Там есть оранжевая чёрточка, к которой от котла (красного квадрата) проведены красная и синяя линии (подача и обратка), вот эта оранжевая чёрточка и есть мой коллектор. Что ж, другого места не нашлось, не ставить же его в гостиной.
Как выбрать диаметр труб?
Это, правда, не есть расчёт длины трубы тёплого пола, но всё равно нужно, не писать же отдельную статью…
У нас испульзуются два вида труб:
1 — для соединения коллектора тёплого пола с котлом;
2 — для петель тёплого пола.
Для удобства снова сведу всё в таблицу:
до 8 | 25/60 | 26 | 32 | 16 |
до 16 | 25/80 | 32 | 40 | 16 |
Напомню: диаметр ПП (полипропиленовых) и МП (металлопластиковых) труб считается по наружному диаметру (простите за тавтологию).
Теперь ваша задача провернуть расчёт длины трубы тёплого пола и подогнать свой проект до состояния, как в данной статье. А в следующей продолжим.
расчёт длины трубы тёплого пола
Калькулятора теплых полов
Для чего это нужно
Калькулятор теплого пола позволяет легко рассчитать необходимое количество греющего кабеля для основных типов помещений.
Кнопка «Рассчитать» запускает расчет параметров монтажа.
Вы можете сохранить результаты расчета в формате pdf и перейти в каталог для заказа товара.
Результаты программы расчета могут отличаться от результатов профессиональных инженерных расчетов.
Памятка перед монтажем. Частично аккумулирующее отопление
Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.
Правильный температурный режим
Для достижения максимального уровня комфорта мы рекомендуем поддерживать следующие температуры поверхности пола:
- Линолеум 26-28 °C
- Керамическая плитка/ бетонный пол 26-28 °C
- Ламинат 23-27 °C
Максимальная температура пола может быть ограничена терморегулятором.
Если Вам неизвестна максимально допустимая температура поверхности для Вашего материала покрытия пола, пожалуйста, свяжитесь с его производителем.
Важно! Дерево является хорошим теплоизоляционным материалом.
Что нужно учесть при монтаже теплого пола
- Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
- Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
- Нельзя допускать пересечения нагревательных кабелей друг с другом
- Кабель должен находиться в равномерной и однородной среде по всей его длине
- Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
- Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
- Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
- Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
- Резистивный нагревательный кабель нельзя укорачивать или наращивать
- Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
- Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
- Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
- Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.
Водяной теплый пол: Расчет длины труб и установка пола в квартире
Многие сегодняшние квартиры имеют конструкции обогревания, хорошие от классических. Большую известность сейчас приобретают полы с подогревом, между прочим недавно мы уже писали, как выполнить пол с подогревом от отопления. Они имеют различные системы и заслуженным почтением пользуются полы с подогревом с теплоносителем в виде воды. Пол с подогревом сделает в вашей жилой площади действительно атмосферу комфорта. Его применение не только делают жилую площадь или частный дом удобным, по и дает возможность значительно экономить на квитанциях за отопление, Так как тёплый гидравлический пол с подогревом может применяться только в важных ситуациях и на главных участках.
Делаем водяной тёплый пол в жилой площади
При создании водяной системы отопления пола поток энергии идет в направлении снизу вверх, по природной пути, одинаково обогревая весь объем помещения, выполняя хорошие условия в нижней части комнаты, другими словами собственно в той области, где совершается главная деятельность. Подле пола температура увеличивается на пару градусов если сравнивать с потолочными областями, что полезно действует на организм человека.
Также, полы с подогревом полезно воздействуют на сохранность конечных покрытий для пола, делая больше эксплутационный срок.
Организация тёплого водяного пола в вашей жилой площади даст возможность вам отказаться от установки отопительных радиаторов и разрешит возможность применить оригинальные решения дизайнеров, к примеру установить панорамные большие окна.
Присоединение водяного полы с подогревом
Чем гидравлический пол с подогревом лучше электрического?
Электрическая конструкция нагревания пола может сначала казаться более экономной, чем применения водяного носителя тепла. Но, при долгой эксплуатации, полы с подогревом с водой, применяемой в виде теплоносителя смотрятся более желательно с точки зрения экономики. В долгой возможности затраты на водяная система отопления смотрятся более желательно, чем обогрев электричеством. Важным аргументом, оказывающим влияние на подбор жидкостного полы с подогревом, считается и то, что электро. отопление может выполнять негативные электромагнитные поля.
Необходимо обратить свое внимание!. Нужно не забывать, что конструкцию обогреваемых полов с жидкостным носителем следует включать собственно к магистральным трубам водяной системы отопления. Не разрешается ее интегрирование в конструкцию горячего снабжения воды.
В первую очередь, подобный подход воспрещён на законодательном уровне (кроме строительства новых домов, где тёплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС приводит к значительному охлаждению носителя тепла, другими словами воды, что навряд ли будет понраву вашим соседям.
Общее устройство тёплого водяного пола в жилой площади
Итак, конструкция тёплых полов с теплоносителем-водой в первом приближении смотрится как трубы для водопровода, проложенные между окончательным покрытием и основанием стяжки пола. В виде теплоносителя может применяться горячая вода из простого отопления или специализированная жидкость (этиленгликоли или антифризы), обогреваемая в конструкции.
Основными системными элементами обогреваемых полов с жидкостным теплоносителем считаются трубы, тепловая изоляция, крепежные узлы, конструкция управления и арматурные устройства, регулирующие поток носителя тепла.
Видео — водяной пол с подогревом в жилой площади, трубоукладка
Расчет водяного полы с подогревом
Чтобы сделать расчет материалов, важных для организации тёплого водяного пола, в первую очередь, нужно дать ответ на вопрос: в каком качестве будет конструироваться эта конструкция? Есть два основных варианта использования тёплых теплых полов: в виде основного вида отопления, ликвидирующего остальные типы и в виде добавочного, предназначенного для изготовления местной уютной среды.
Также, для расчета потребных материалов нужно расценить следующие моменты: площадь помещения которое отапливается, его характеристику (к примеру, материал стен и систему окон, поддерживаемую температуру), вид конечного покрытия для пола. К примеру, организация напольного конечного покрытия из целостной дощечки просит более большой степени обогревания, Так как дерево разнится хорошими теплоизолирующими качествами.
Свойства помещения которое отапливается значительно влияют на нужную мощность водяного полы с подогревом. Так, если помещение практически «сквозит по щелям», и его потери тепла превышают 100 Ватт на один метр квадратный – то лучше в первую очередь заняться утеплением помещения, а уже после организовывать постройку тёплых полов. Даже присутствие пакетов из стекла не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на метр квадратный. Вы практически будете обогревать улицу и «выкидывать деньги в трубу».
Применяемые трубы
Также, для расчетов при строительстве конструкции тёплых полов с жидкостным теплоносителем необходимо учесть свойства труб, применяемых для оборота носителя тепла. Сейчас в конструкции теплых полов применяются следующие виды труб:
- -Пенопропиленовые. Это материал отличается малой ценой и такой же невысокой проводимостью тепла.
- -Металлопластиковые. На данный момент они показывают качества и идеальное соотношение цены.
- -Сшитые полиэтиленовые или PEX-трубы. Хороший выбор.
- -Медь. Совершенная отдача тепла, но большая цена.
- -Нержавейка-гофр. Свеженькое дыхание на рынке тёплых жидкостных полов, отличаются хорошей отдачей тепла.
После подбора типа труб для обустраивания обогреваемого пола нужно определить длину коммуникаций. Потребная длина заготавливаемых труб находится в зависимости от варианта укладывания.
Варианты укладывания труб
Прежде чем приступить к укладыванию труб прочтите заметку — водяной пол с подогревом без стяжки.
Есть два основных варианта монтажа труб обогреваемого пола с теплоносителем-водой, образно говоря именуемых «змейка» и «улитка-ркушка».
Трубоукладка способом — змейкой и улиткой
Примечательно, что способ раскладки труб тёплого водяного пола имеет географическую привязку: «змейкой» трубы кладут в основном в Европейских странах, а вот «улиткой» в основном в странах Европы Восточной.
Укладывание «змейкой» имеет один заметный минус: при ее применении температура пола в разных участках помещения может значительно отличаться. Так там, где находится входная часть конструкции труб температура носителя тепла (а, поэтому, и температура покрытия для пола) будет чуть выше, чем на участке выходного коллектора. Кроме неудобных отношений подобный подход приводит и к выборочному распаду среды, в какой располагаются трубы обогреваемого пола от температурного перепада.
Схемы укладывания труб для водяного полы с подогревом
Для устранения перепада температурных уровней в конструкцию вводят особое лимитирование на различие температуры носителя тепла на разных участках помещения, а саму конструкцию укладывания «змейкой» лучше применять в помещениях с большой тепловой изоляцией.
Более сложной, но и больше эффектной конструкцией укладывания труб при проектировке и создании тёплого водяного пола считается укладывание «улиткой». В данном случае тепло, приносимое рабочей жидкостью, одинаково делится по всей плоскости помещения. Трубы с отчасти горячим и относительно холодным теплоносителем в подобной системе постепенно сменяются. Минусом такого подхода считается высокая трудность проектирования и монтажа конструкции.
Схема укладывания труб водяного полы с подогревом в помещении ванной
При укладывании «улиткой» «горячая» и «холодная» труба идут параллельно один к одному от входа носителя тепла до центра помещения, а после возвращаются к участку вывода.
Расчет длины трубДостаточно значительной характеристикой, применяемой при расчете полы с подогревом с перенесением тепла жидкостью, считается шаг труб, другими словами расстояние между трубами, оставляемое при их установке. От зазоров между виточками труб с теплоносителем находится в зависимости равномерность распределения и потребная длина труб приносимого тепла. При увеличении размеров зазоров между трубами рекомендуется увеличивать и температуру носителя тепла. Также, шаг теплопровода может меняться и в зависимости от надела помещения – где нибудь требуется делать температуру плоскости больше, а где нибудь поменьше.
Водяной Пол с подогревом в жилой площади собственными руками
Примерно можно подумать, что с целью достижения отдачи тепла величиной 50 Ватт на метр квадратный шаг трубы с теплоносителем вполне может составлять 30 сантиметров. При увеличении отдачи тепла до 80 Ватт расстояние между трубами обязано быть уменьшено до 20 сантиметров, а вот на участках, для каких критично достаточно одинаковое распределение температуры шаг труб не обязан быть больше 15 сантиметров.
Сделать меньше шаг труб рекомендуется подле внешних стен, а вот вдоль перегородок внутри его можно сделать больше
Приведем примерный расчет: на помещение в 30 метров квадратных необходимо гарантировать нагрев приблизительно 25-26 метров квадратных пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы будет составлять около 160 метров.
Но, легче всего высчитать потребную длину труб для обустраивания водяного полы с подогревом можно, сделав обычный чертеж на миллиметровой бумаге или в специальной программе.
Расчет водяного теплого пола, онлайн калькулятор теплопотери
Желаемая температура воздуха
Это комфортная для жильцов температура в помещении. Желаемая температура — очень индивидуальный параметр, ведь кому-то нравится высокая температура в помещении, а кому-то прохлада.
Европейские нормы указывают, что в спальне, кабинете, гостиной, столовой и кухне оптимальной является температура 20-24°С; в туалете, кладовой, гардеробной — 17-23°С; в ванной — 24-25°С.
Усредненно можно задать 20°С.
Вверх
Температура подачи / температура обратки
Температура подачи — температура теплоносителя в подающем коллекторе. Т.е. на входе в контур теплого пола.
Температура обратки — температура теплоносителя в обратном коллекторе (на выходе из контура).
Для того, чтобы теплый пол отапливал помещение, он должен отдавать тепло, т.е. температура подачи должна быть выше температуры обратки. Оптимально, если разница температуры подачи и обратки составляет 10°С (например, подача — 45°С, обратка — 35°С).
Для обогрева помещения температура подачи должна быть выше желаемой температуры в помещении.
Вверх
Температура в нижнем помещении
Эта температура необходима для учета тепла, идущего вниз, т.е. теплопотерь.
Если теплый пол располагается над помещением (нижний этаж, подвал), то используется температура, поддерживаемая в нем. Если пол располагается над грунтом или на грунте, то для расчета используется температура воздуха для самой холодной пятидневки года. Этот показатель автоматически подставляется для выбранного города.
Вверх
Шаг укладки труб теплого пола
Это расстояние между трубами, залитыми в стяжку пола. От шага укладки зависит теплоотдача теплых полов — чем меньше шаг, тем больше удельная теплоотдача, и наоборот.
Оптимальный шаг укладки труб теплого пола лежит в пределах 10-30 см. При меньшем шаге возможна отдача тепла из подачи в обратку. При большем — неравномерный прогрев пола, когда на поверхности пола над трубой ощущается тепло, а между трубами — холод.
Вверх
Длина подводящей магистрали теплого пола
Это сумма длин труб от подающего коллектора до начала контура теплого пола и от конца контура до обратного коллектора.
При размещении коллектора теплого пола в том же помещении, где и теплые полы, влияние подводящей магистрали незначительно. Если же они находятся в разных помещениях, то длина подводящей магистрали может быть большой и ее гидравлическое сопротивление может составлять половину сопротивления всего контура.
Вверх
Толщина стяжки над трубами теплого пола
Назначение стяжки над трубами теплых полов — воспринимать нагрузку от людей и предметов в отапливаемом помещении и равномерно распределять тепло от труб по поверхности пола.
Минимально допустимая толщина стяжки над трубой составляет 30 мм при наличии армирования. При меньшей толщине стяжка будет обладать недостаточной прочностью. Также, малая толщина стяжки не обеспечивает равномерный нагрев поверхности пола — возникают полосы горячего пола над трубой и холодного между трубами.
Заливать стяжку толще 100 мм не стоит, т.к. это увеличивает инерционность теплых полов, исключает возможность быстрого регулирования температуры пола. При большой толщине изменение температуры поверхности пола будет происходить спустя несколько часов, а то и суток.
Исходя из этих условий, оптимальная толщина стяжки теплого пола — 60-70 мм над трубой. Добавление в раствор фибры и пластификатора позволяет уменьшить толщину до 30-40 мм.
Вверх
Максимальная температура поверхности пола
Это температура поверхности пола непосредственно над трубой контура. По нормативным требованиям этот параметр не должен превышать 35°С.
Вверх
Минимальная температура поверхности пола
Это температура поверхности пола на равном расстоянии от труб (посередине).
Вверх
Средняя температура поверхности пола
Этот параметр является основным критерием расчета теплого пола в плане комфорта для жильцов. Он представляет собой среднее значение между максимальной и минимальной температурой пола.
По нормам в помещениях с постоянным нахождением людей (жилые комнаты, кабинеты и т.д.) средняя температура пола должна быть не выше 26°С. В помещениях с повышенной влажностью (ванные, бассейны) или с непостоянным нахождением людей температура пола может составлять до 31°С.
Температура пола в 26°С не обеспечивает ожидаемого комфорта для ступней. В частном доме, где никто не вправе владельцу указывать какой температурой обогревать жилье, можно настраивать среднюю температуру пола в 29°С. При этом ступни будут ощущать комфортное тепло. Поднимать температуру выше 31°С не стоит — это приводит к высушиваю воздуха.
Вверх
Тепловой поток вверх
Тепловой поток вверх — тепло, отдаваемое теплым полом на обогрев помещения.
Если водяной теплый пол является единственным источником тепла, то тепловой поток вверх должен немного превышать теплопотери помещения.
При использовании теплого пола в комбинации с радиаторами, он компенсирует лишь некоторую часть теплопотерь.
Вверх
Тепловой поток вниз
Это тепло, уходящее в перекрытие и нижнее помещение, т.е. тепловые потери. Тепловой поток вниз должен быть как можно меньше. Добиться этого можно увеличением толщины утеплителя.
Вверх
Суммарный тепловой поток
Мощность теплого пола, включающая полезное тепло (обогрев помещения) и теплопотери (тепловой поток вниз).
Вверх
Удельный тепловой поток вверх
Полезное тепло, идущее на обогрев помещения, выделяемое каждым квадратным метром теплого пола.
Вверх
Удельный тепловой поток вниз
Теплопотери каждого квадратного метра теплого пола.
Вверх
Суммарный удельный тепловой поток
Количество тепла, выделяемого каждым квадратным метром теплого пола, на обогрев помещения и на теплопотери вниз.
Вверх
Расход теплоносителя
Величина расхода необходима для правильной балансировки нескольких контуров теплых полов, подключенных к одному коллектору. Полученное значение нужно выставить на шкале расходомера.
Вверх
Скорость теплоносителя
От скорости движения теплоносителя по трубе теплого пола зависит акустический комфорт в отапливаемом помещении. Если скорость теплоносителя превышает 0,5 м/с, то возможно образование посторонних звуков от циркуляции теплоносителя. Снижения скорости теплоносителя можно добиться увеличением диаметра трубы или уменьшением ее длины.
Вверх
Перепад давления
По перепаду давления в контуре теплого пола (между подающим и обратным коллектором) подбирается циркуляционный насос. Напор насоса должен быть не меньше, чем перепад давления в самом нагруженном контуре. Если напор насоса ниже перепада давления в контуре, то следует выбрать более мощную модель или уменьшить длину контура.
Вверх
оптимальных значений труб Количество контуров теплого пола на комнату
Во избежание лишних затрат и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, до начала монтажа. Требуется следующий ввод:
- Материалы, из которых построен корпус;
- Наличие других источников отопления;
- Площадь помещения;
- Наличие наружного утепления и качество остекления;
- Региональное расположение дома.
Также необходимо определить, какая максимальная температура воздуха в помещении требуется для комфорта жильцов. В среднем рекомендуется проектировать контур водяного пола из расчета 30-33 °С. Однако такие высокие показатели при эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.
В случае, когда в доме используются дополнительные источники тепла (кондиционирование воздуха, центральное или автономное отопление и др. ), расчет теплого пола можно ориентировать на средние максимальные показатели 25-28°С.
Совет! Категорически не рекомендуется подключать теплые водяные полы своими руками напрямую через систему центрального отопления. Желательно использовать теплообменник. Идеальный вариант – полностью автономное отопление и подключение теплого пола через коллектор к котлу.
Эффективность системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Есть 3 типа:
- Медь;
- Полиэтилен или сшитый полипропилен;
- Армированный пластик.
Медные трубы имеют максимальную теплоотдачу, но достаточно высокую стоимость. Полиэтиленовые и полипропиленовые трубы имеют низкую теплопроводность, но относительно дешевы. Оптимальный вариант по соотношению цена-качество – металлопластиковые трубы. Они имеют низкий расход теплоносителя и приемлемую цену.
Опытные специалисты в первую очередь учитывают следующие параметры:
- Определение значения желаемой t в помещении.
- Правильно рассчитать теплопотери дома.Для этого можно воспользоваться программами-калькуляторами или пригласить специалиста, но также возможно сделать примерный расчет теплопотерь самостоятельно. Простым способом расчета водяного теплого пола и теплопотерь в помещении является среднее значение теплопотерь в помещении — 100 Вт на 1 кв. метр с учетом высоты потолка не более 3 метров и отсутствия смежных неотапливаемые помещения. Для угловых комнат и тех, в которых имеется два и более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв.метр.
- Расчет сколько будут теплопотери контура на каждый м2 площади отапливаемой водяной системой.
- Определение расхода тепла на м2, исходя из материала декоративного покрытия (например, керамика имеет более высокую теплоотдачу, чем ламинат).
- Расчет температуры поверхности с учетом теплопотерь, теплоотдачи, заданной температуры.
В среднем необходимая мощность на каждые 10 м2 площади укладки должна составлять около 1. 5 кВт. В этом случае нужно учитывать пункт 4 вышеприведенного списка. Если дом хорошо утеплен, окна сделаны из качественных профилей, то на теплоотдачу можно выделить 20% мощности.
Соответственно, при площади помещения 20 м2 расчет будет происходить по следующей формуле: Q=q*x*S.
3кВт * 1,2 = 3,6кВт, где
Q — необходимая мощность нагрева,
q = 1,5 кВт = 0,15 кВт – константа на каждые 10 м2,
х = 1.2 – средний коэффициент тепловых потерь,
S — площадь комнаты.
Перед началом монтажа системы своими руками рекомендуется составить план-схему, точно указать расстояние между стенами и наличие в доме других источников тепла. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора.Кроме того, вам нужно будет самостоятельно сделать тумбу для устройства и определиться с ее расположением, расстоянием до стен и т. д.
Сколько метров оптимальная длина контура
h3_2Часто встречается информация, что максимальная длина одного контура 120 м. Это не совсем так, так как параметр напрямую зависит от диаметра трубы:
- 16 мм — максимальная длина 90 м.
- 17 мм — макс. длина 100 м.
- 20 мм — максимальная длина 120 м.
Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление.Это означает, что контур длиннее. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.
Также необходимо учитывать, что толстые трубы D 20 мм согнуть проблематично, соответственно петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень КПД системы, ведь расстояние между витками будет большим, в любом случае придется делать квадратный контур улитки.
Если одного контура недостаточно для обогрева большого помещения, то лучше смонтировать двухконтурный пол своими руками. При этом настоятельно рекомендуется делать контуры одинаковой длины, чтобы прогрев площади поверхности был равномерным. Но если разницы в размерах все же не избежать, допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.
Гидравлический шаг между витками
Равномерность нагрева поверхности зависит от величины шага витка. Обычно применяют 2 вида укладки труб: змейкой или улиткой.
Змейку предпочтительно производить в помещениях с минимальными теплопотерями и небольшой площадью. Например, в ванной или коридоре (поскольку они находятся внутри частного дома или квартиры без контакта с внешней средой). Оптимальный шаг петли для змейки 15-20 см. При таком типе установки потеря давления составляет примерно 2500 Па.
Петли-улитки используются в просторных помещениях. Такой способ экономит длину контура и дает возможность равномерно прогреть помещение, как посередине, так и ближе к наружным стенам.Шаг петли рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальное расстояние шага — 15 см. Потери давления в улитке 1600 Па. Соответственно такой вариант прокладки своими руками более выгоден с точки зрения эффективности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка эффективнее, перепады давления в ней меньше, соответственно КПД выше.
Общее правило для обеих схем – ближе к стенам шаг необходимо уменьшить до 10 см.Соответственно, начиная с середины помещения петли петель постепенно уплотняются. Минимальное расстояние укладки до наружной стены 10-15 см.
Еще одним важным моментом является то, что нельзя укладывать трубу поверх швов бетонных плит. Необходимо составить схему так, чтобы было соблюдено одинаковое расположение петли между стыками плиты с обеих сторон. Для монтажа своими руками можно заранее нарисовать мелом схему на черновой стяжке.
Сколько градусов допустимо при перепадах температуры
Конструкция системы, помимо потерь тепла и давления, предполагает перепады температур. Максимальная разница составляет 10 градусов. Но рекомендуется ориентироваться на 5°С для равномерной работы системы. Если желаемая комфортная температура поверхности пола 30°С, то прямой трубопровод должен подавать около 35°С.
Давление и температура, а также их потери проверяются при опрессовке (проверке системы перед окончательной заливкой чистовой стяжки). Если проектирование выполнено правильно, то указанные параметры будут точными с погрешностью не более 3-5%.Чем выше разница t, тем выше потребляемая мощность пола.
Практически в каждом загородном доме обязательно устанавливается теплый пол. Перед созданием такого отопления рассчитывается необходимая длина трубы.
Каждый такой частный дом имеет автономную систему отопления. Если позволяет планировка помещений, владельцы таких загородных усадеб сами монтируют теплый водяной пол.
Конечно, монтаж такого пола можно произвести и в обычной квартире, но работа эта очень трудоемкая.Владельцам и сотрудникам предстоит решить множество проблем. Основная сложность будет заключаться в подключении трубы к существующей системе теплоснабжения. Установить дополнительный котел в малогабаритной квартире просто невозможно.
От правильности этого расчета зависит количество тепла, которое необходимо подать в помещение, чтобы в нем всегда была комфортная температура. Проведенные расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.
Выполнить такой расчет очень сложно. Вы должны принять во внимание довольно много очень разных критериев:
- Сезон;
- Температура наружного воздуха;
- Тип номера;
- Количество и размеры окна;
- Напольное покрытие.
- Изоляция стен;
- Где находится помещение, ниже или на верхних этажах;
- Альтернативные источники тепла;
- Офисное оборудование;
- Освещение.
Чтобы облегчить выполнение такого расчета, берутся средние значения. Если в доме установлен стеклопакет и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт/м2.
Теплые здания с малой теплоизоляцией постоянно теряют около 70–80 Вт/м2.
Если брать старый дом, теплопотери резко возрастают и приближаются к 100 Вт/м2.
В новых коттеджах, где не производилось утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт/м2.
Выбрав примерное значение для своего помещения, можно приступать к расчету восполнения теплопотерь.
Как определить оптимальную температуру в помещении
В этом случае особых сложностей нет. Для ориентации можно использовать рекомендуемые значения, либо придумать свои. Кроме того, необходимо учитывать напольное покрытие.
Пол жилого помещения должен быть прогрет до 29 градусов. Если расстояние от наружных стен больше полуметра, температура пола должна достигать 35 градусов.Если в помещении постоянно повышенная влажность, необходимо будет нагреть поверхность пола до 33 градусов.
Если в доме деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.
Ковер способен удерживать тепло, позволяет повысить температуру примерно на 4-5 градусов.
Как производится расчет
Расчет трубы для теплого пола производится по следующей схеме.На один квадратный метр поверхности пола требуется 5 метров трубы. Длина шага должна быть 20 см. Необходимое количество рассчитывается по формуле:
- L = S/N x 1,1
- Район — S:
- Шаг укладки — Н;
- Труба запасная для поворотов — 1.1.
Для большей точности прибавьте расстояние от коллектора до пола и умножьте на два. Пример расчета длины трубы теплого пола:
- Площадь помещения — 15 кв.м;
- Длина от коллектора до пола — 4 м;
- Шаг укладки — 0,15м;
- Получается: 15/0,15 х 1,1 + (4 х 2) = 118 м.
Расчет длины контура
Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена. Возьмем, к примеру, армированную пластиковую 16-дюймовую трубу. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров.Наиболее подходящая длина такой трубы – 75–80 метров.
Если брать 18 мм, из полиэтилена, то длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба равная 90-100 метрам.
Расход трубы на теплый пол из металлопластиковой трубы 20 мм составит 100 — 120 метров.
При выборе трубы необходимо учитывать площадь помещения. Надо сказать, что материал и способ укладки оказывает сильное влияние на качество теплого пола и его долговечность.Практический опыт показал, что лучшим материалом для утепления будут металлопластиковые трубы.
Расчет количества контуров
Если учесть все правила, становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, нужно разделить ее на секции, в соотношении 1:2. Другими словами, ширина секции будет меньше ее длины, ровно вдвое. Для определения количества сайтов необходимо знать следующие параметры:
- Шаг 15 см — площадь участка 12 кв. метры;
- 20 см — 16 кв.м;
- 25 см — 20 кв.м;
- 30 см — 24 кв. метра.
Иногда входной участок изготавливают длиной более 15 метров. Мастера советуют увеличить указанные значения еще на 2 кв. метра.
Можно ли монтировать теплый пол с другой длиной контура?
Теплый пол считается идеальным, если каждый контур имеет одинаковую длину. Это позволит вам не заниматься дополнительной настройкой, вам не нужно будет настраивать баланс.
Конечно, длина контура может быть одинаковой, но это не всегда выгодно.
Например, объект состоит из нескольких комнат, в которых необходимо установить теплый пол. Одним из таких помещений является санузел, площадью 4 кв.м. Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м. Несомненно, никто не будет подстраиваться под этот размер, деля полезную площадь под 4 кв. метра.Это деление было бы совершенно ненужным. Ведь есть специальный балансировочный клапан, с помощью которого можно выровнять давление контуров.
Сегодня также можно выполнить расчет по определению максимального размера длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.
Мы не будем рассказывать вам, как выполняются эти сложные вычисления. Так же при устройстве теплого пола разброс длины трубопровода отдельного контура принимается в пределах 30 — 40%.
Кроме того, при необходимости появляется возможность «манипулировать» диаметрами труб. Появляется возможность изменить шаг укладки, разделить большие площади на несколько средних кусков.
Если комната очень большая, нужно ли создавать несколько путей?
Конечно, теплый пол в таких помещениях лучше разделить на части и смонтировать несколько контуров.
Эта потребность связана с разными причинами:
- Небольшая длина трубы предотвратит появление «замкнутого контура», когда циркуляция теплоносителя станет невозможной;
- Площадь бетонной площадки должна быть менее 30 кв. метров. Длина ее сторон должна быть в соотношении 1:2. Один из концов плиты должен быть длиной менее 8 метров.
Заключение
Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько труб нужно на 1 м2 теплого пола.
Укладка труб отопления под пол считается одним из лучших вариантов обогрева дома или квартиры. Они потребляют меньше ресурсов для поддержания заданной температуры в помещении, превосходят по надежности стандартные настенные радиаторы, равномерно распределяют тепло в помещении, не создают отдельных «холодных» и «горячих» зон.
Длина контура водяного теплого пола – важнейший параметр, который необходимо определить перед началом монтажных работ. От этого зависит будущая мощность системы, уровень прогрева, выбор комплектующих и конструктивных узлов.
Варианты оформления
Строители используют четыре распространенные схемы укладки труб, каждая из которых лучше подходит для помещений различной формы. От их «рисунка» во многом зависит максимальная длина контура теплого пола.Это:
- «Змея». Последовательная укладка, где горячие и холодные линии следуют друг за другом. Подходит для вытянутых помещений с разделением на зоны разной температуры.
- «Двойная змейка». Используется в прямоугольных помещениях, но без зонирования. Обеспечивает равномерный прогрев помещения.
- «Угловая змейка». Последовательная система для помещений с одинаковой длиной стен и низкой зоной обогрева.
- «Улитка». Двойная система укладки, подходящая для комнат близкой к квадратной формы без холодных зон.
Выбранный вариант монтажа влияет на максимальную длину водяного пола, т. к. меняется количество петель трубы и радиус изгиба, что также «съедает» определенный процент материала.
Расчет длины
Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно. Чтобы получить требуемое значение, вам понадобится следующая формула:
Ш*(Л/Шу)+Шу*2*(Л/3)+К*2
Значения указаны в метрах и означают следующее:
- W — ширина комнаты.
- D – длина комнаты.
- Шу – «шаг кладки» (расстояние между петлями).
- К – расстояние от коллектора до точки соединения с контурами.
Длина контура теплого пола, полученная в результате расчетов, дополнительно увеличивается на 5%, что включает небольшой запас на погрешности нивелирования, изменение радиуса изгиба трубы и присоединение к арматуре.
В качестве примера расчета максимальной длины трубы теплого пола на 1 контур возьмем помещение площадью 18 м2 со сторонами 6 и 3 м.Расстояние до коллектора 4 м, а шаг укладки 20 см, получается следующее:
3*(6/0,2)+0,2*2*(6/3)+4*2=98,8
к полученному результату, который равен 4,94 м, прибавляется 5% и увеличивается рекомендуемая длина контура водяного теплого пола до 103,74 м, которая округляется до 104 м.
Зависимость от диаметра трубы
Второй по важности характеристикой является диаметр используемой трубы. Он напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, отвечающего за циркуляцию теплоносителя.
В квартирах и домах со средним размером помещения применяют трубы 16, 18 или 20 мм. Первое значение оптимально для жилых помещений, оно сбалансировано по стоимости и эксплуатационным характеристикам. Максимальная длина контура водяного теплого пола с 16 трубами составляет 90-100 м в зависимости от выбора материала труб. Превышать этот показатель не рекомендуется, так как может образоваться так называемый эффект «замкнутого контура», когда независимо от мощности насоса движение теплоносителя в коммуникациях прекращается из-за большого сопротивления жидкости.
Чтобы подобрать оптимальное решение и учесть все нюансы, лучше обратиться за консультацией к нашему специалисту.
Количество цепей и мощность
Установка системы отопления должна соответствовать следующим рекомендациям:
- Один шлейф на комнату малой площади или часть большой; нерационально растягивать контур на несколько комнат.
- Один насос на коллектор, даже если заявленной производительности достаточно для обеспечения двух «гребенок».
- При максимальной длине трубы теплого пола 16 мм на 100 м коллектор устанавливается не более чем на 9 петель.
Если максимальная длина контура теплого пола 16 труб превышает рекомендуемое значение, то помещение разбивается на отдельные контуры, которые коллектором соединяются в одну тепловую сеть. Для обеспечения равномерного распределения теплоносителя по всей системе специалисты советуют не превышать перепад между отдельными петлями в 15 м, иначе меньший контур будет прогреваться намного сильнее, чем больший.
Но что делать, если длина контура теплого пола из трубы 16 мм отличается на величину, превышающую 15 м? Поможет балансировочная арматура, которая меняет количество теплоносителя, циркулирующего по каждому контуру. С его помощью разница в длине может быть почти в два раза.
Комнатная температура
Также на уровень обогрева влияет длина контуров теплого пола на 16 труб. Для поддержания комфортных условий в помещении необходима определенная температура. Для этого прокачиваемая по системе вода нагревается до 55-60°С. Превышение этого показателя может негативно сказаться на целостности материала инженерных коммуникаций. В зависимости от назначения помещения в среднем получаем:
- 27-29°С для жилых помещений;
- 34-35°С в коридорах, холлах и проходах;
- 32-33°С в помещениях с повышенной влажностью.
В соответствии с максимальной длиной контура теплого пола 16 мм в 90-100 м разница на «входе» и «выходе» смесительного котла не должна превышать 5°С, разное значение указывает на теплопотери на теплотрассе.
Теплые полы — отличное решение для благоустройства вашего дома. Температура пола напрямую зависит от длины скрытых в стяжке труб теплого пола. Труба в полу укладывается петлями. Фактически из количества петель и их длины складывается общая длина трубы. Понятно, что чем длиннее труба в том же объеме, тем пол теплее. В этой статье мы поговорим об ограничениях длины одного контура теплого пола.
Ориентировочные расчетные характеристики для труб диаметром 16 и 20 мм: 80-100 и 100-120 метров соответственно. Эти данные приблизительны для приблизительных расчетов. Рассмотрим подробнее процесс монтажа и заливки теплого пола.
Последствия превышения длины
Разберемся, к каким последствиям может привести увеличение длины трубы теплого пола. Одной из причин является увеличение гидравлического сопротивления, что создаст дополнительную нагрузку на гидронасос, в результате чего он может выйти из строя или просто не справиться с возложенной на него задачей.Расчет сопротивления состоит из многих параметров. Условия, параметры укладки. Материал используемых труб. Основных три: длина петли , количество изгибов и тепловая нагрузка на нее .
Стоит отметить, что тепловая нагрузка увеличивается с увеличением петли. Расход и гидравлическое сопротивление также увеличиваются. Есть ограничения по скорости потока. Она не должна превышать 0,5 м/с. Если мы превысим это значение, в системе трубопроводов могут возникнуть различные шумовые эффекты. Увеличивается и основной параметр, ради которого делается этот расчет. Гидравлическое сопротивление нашей системы. На него тоже есть ограничения. Они составляют 30-40 кП на петлю.
Следующая причина заключается в том, что с увеличением длины трубы теплого пола увеличивается давление на стенки трубы, вызывая удлинение этого участка при нагреве. Трубе в стяжке деваться некуда. И он начнет сужаться в самом слабом месте. Сужение может вызвать блокировку потока теплоносителя.Трубы из разных материалов имеют разные коэффициенты расширения. Например, полимерные трубы имеют очень высокий коэффициент расширения. Все эти параметры необходимо учитывать при монтаже теплого пола.
Поэтому необходимо заливать стяжку теплого пола прессованными трубами. Опрессовывать лучше воздухом под давлением около 4 бар. Таким образом, когда вы заполните систему водой и начнете ее нагревать, труба в стяжке окажется там, где она будет расширяться.
Оптимальная длина трубы
Учитывая все вышеперечисленные причины, с учетом поправок на линейное расширение материала труб, принимаем за основу максимальную длину труб теплого пола на контур:
Какая оптимальная длина трубы теплого пола?
Давайте узнаем оптимальную длину трубы теплого пола и какие могут быть последствия, если контур окажется длиннее. Все в нашей статье
Одним из условий осуществления качественного и правильного обогрева помещения с помощью теплого пола является поддержание температуры теплоносителя в соответствии с заданными параметрами.
Данные параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.
Необходимые данные для расчета
Для поддержания заданной температуры в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.
Сначала необходимо собрать исходные данные, на основании которых будет производиться расчет и который состоит из следующих показателей и характеристик:
- температура, которая должна быть над напольным покрытием,
- Схема расположения петель с теплоносителем,
- расстояние между трубами,
- максимально возможная длина трубы,
- возможность использования нескольких контуров разной длины,
- присоединение нескольких шлейфов к одному коллектору и к одному насосу и их возможное количество при таком присоединении.
На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и тем самым обеспечить комфортный температурный режим в помещении с минимальными энергозатратами.
Температура пола
Температура на поверхности пола, уложенного под ним водяным отопительным прибором, зависит от функционального назначения помещения. Его значения должны быть не более указанных в таблице:
Варианты укладки труб, используемые для теплого пола
Схема укладки может быть выполнена обычной, двойной и угловой змейкой или улиткой.Возможны и различные комбинации этих вариантов, например, по краю комнаты можно выложить трубу змейкой, а затем среднюю часть улиткой.
В больших помещениях сложной конфигурации лучше укладывать улиткой. В помещениях небольших размеров и имеющих разную сложную конфигурацию применяют змейковую кладку.
Расстояние между трубами
Шаг укладки труб определяется расчетным путем и обычно соответствует 15, 20 и 25 см, но не более. При укладке трубы с шагом более 25 см нога человека будет ощущать разницу температур между собой и непосредственно над ними.
По краям помещения труба отопительного контура укладывается с шагом 10 см.
Допустимая длина контура
Зависит от давления в конкретном замкнутом контуре и гидравлического сопротивления, значения которых определяют диаметр труб и объем жидкости, подаваемой в них в единицу времени.
При монтаже теплого пола часто возникают ситуации, когда нарушается циркуляция теплоносителя в отдельном контуре, которую не может восстановить ни один насос, происходит запирание воды в этом контуре, в результате чего она остывает. Это приводит к потерям давления до 0,2 бар.
Исходя из практического опыта, можно придерживаться следующих рекомендуемых размеров:
- Менее 100 м может быть петля из армированной пластиковой трубы диаметром 16 мм. Для надежности оптимальным размером является 80 м.
- Предполагается, что максимальная длина петли 18 мм трубы из сшитого полиэтилена не превышает 120 м. Специалисты пытаются установить цепь длиной 80-100 м.
- Допустимым размером петли для металлопластика диаметром 20 мм считается не более 120-125 м. На практике эту длину также стараются уменьшить, чтобы обеспечить достаточную надежность системы.
Для более точного определения размера длины петли для теплого пола в рассматриваемом помещении, в котором не будет проблем с циркуляцией теплоносителя, необходимо произвести расчеты.
Применение нескольких путей разной длины
Например, необходимо провести систему теплых полов в нескольких помещениях, одно из которых, например, санузел, имеет площадь 4 м2. Это означает, что для его обогрева потребуется 40 м трубы. Контуры 40 м устраивать в других помещениях нецелесообразно, тогда как можно делать петли 80-100 м.
Разница в длине труб определяется расчетным путем. При невозможности выполнения расчетов можно применить требование, допускающее разницу в длине контуров порядка 30-40 %.
Также разницу длин петель можно компенсировать увеличением или уменьшением диаметра трубы и изменением шага ее укладки.
Возможность подключения к одному узлу и насосу
Количество петель, которые можно подключить к одному коллектору и одному насосу, определяется в зависимости от мощности используемого оборудования, количества отопительных контуров, диаметра и материала применяемых труб, площади отапливаемых помещений, материал ограждающих конструкций и по многим другим различным показателям.
Такие расчеты необходимо доверить специалистам, обладающим знаниями и практическими навыками реализации подобных проектов.
Определение размера петли
Собрав все исходные данные, рассмотрев возможные варианты создания теплого пола и определив наиболее оптимальный из них, можно переходить непосредственно к расчету длины контура водяного теплого пола.
Для этого необходимо площадь помещения, в котором прокладываются петли водяного теплого пола, разделить на расстояние между трубами и умножить на коэффициент 1.1, в котором учтено 10% на повороты и виражи.
Определить длину петли, проложенной с шагом 20 см в помещении площадью 10 м2, расположенном на расстоянии 3 м от коллектора, можно, выполнив следующие действия:
В этом помещении необходимо проложить 61 м труб, образующих тепловой контур, чтобы обеспечить возможность качественного прогрева напольного покрытия.
Представленный расчет помогает создать условия для поддержания комфортной температуры воздуха в небольших индивидуальных помещениях.
Для правильного определения длины трубы нескольких отопительных контуров для большого количества помещений, питаемых от одного коллектора, необходимо привлечение проектной организации.
Она сделает это с помощью специализированных программ, учитывающих множество различных факторов, от которых зависит бесперебойная циркуляция воды, а значит, качественный теплый пол.
Оптимальная длина контура теплого пола
Одним из условий осуществления качественного и правильного обогрева помещения теплым полом является оптимальная длина контура теплого пола.
Народная мудрость призывает семь раз отмерить. И с этим не поспоришь.
На практике непросто воплотить то, что неоднократно прокручивалось в голове.
В этой статье мы поговорим о работах связанных с коммуникациями водяного теплого пола, в частности обратим внимание на длину его контура.
Если мы планируем установить водяной теплый пол, длина контура – это один из первых вопросов, с которым необходимо разобраться.
Расположение труб
Система теплого пола включает в себя значительный перечень элементов. Нас интересуют трубы. Именно их длина определяет понятие «максимальная длина водяного теплого пола». Укладывать их необходимо с учетом особенностей помещения.
Исходя из этого получаем четыре варианта, известные как:
Если все сделано правильно, то каждый из перечисленных типов будет эффективен для обогрева помещения. Длина трубы и объем воды может быть (и скорее всего будет).От этого будет зависеть максимальная длина контура водяного теплого пола для конкретного помещения.
Основные расчеты: объем воды и длина трубопровода
Здесь нет никаких хитростей, наоборот — все очень просто. Например, мы выбрали вариант со змеей. Мы будем использовать ряд показателей, среди которых длина контура водяного теплого пола. Еще один параметр – диаметр. Преимущественно используются трубы диаметром 2 см.
Также учитываем расстояние от труб до стены.Здесь рекомендуется укладываться в пределах 20-30 см, но трубы лучше размещать четко на расстоянии 20 см.
Расстояние между самими трубами 30 см. Ширина самой трубы 3 см. На практике получаем расстояние между ними 27 см.
Теперь перейдем к площади комнаты.
Этот показатель будет определяющим для такого параметра теплого водяного пола, как длина контура:
- Допустим, наша комната имеет длину 5 м и ширину 4 м.
- Укладка трубопровода нашей системы всегда начинается с меньшей стороны, то есть с ширины.
- Для создания основы трубопровода возьмите 15 труб.
- Возле стен остается зазор в 10 см, который затем увеличивается на 5 см с каждой стороны.
- Участок между трубопроводом и коллектором 40 см. Это расстояние превышает те 20 см от стены, о которых мы говорили выше, так как на этом участке вам предстоит установить канал отвода воды.
Наши показатели теперь позволяют рассчитать длину трубопровода: 15х3,4 = 51 м. Весь контур займет 56 м, так как надо учитывать еще и длину т. н. участок коллектора, который составляет 5 м.
Количество
Один из следующих вопросов: какова максимальная длина контура водяного теплого пола? Что делать, если помещение требует, например, 130 или 140-150 м трубы? Выход очень простой: нужно будет сделать не один контур.
Главное в работе системы водяного теплого пола – экономичность. Если по расчетам нам нужно 160 м трубы, то делаем два контура по 80 м. Ведь оптимальная длина контура водяного теплого пола не должна превышать этот показатель. Это связано со способностью оборудования создавать необходимое давление и циркуляцию в системе.
Не обязательно делать два конвейера абсолютно одинаковыми, но и нежелательно, чтобы разница была заметна. Специалисты считают, что разница вполне может достигать 15 м.
Мы также подготовили для вас следующую полезную информацию:
Максимальная длина контура водяного теплого пола
Для определения этого параметра необходимо учитывать:
- гидравлическое сопротивление,
- потеря давления в конкретном контуре.
Перечисленные параметры определяются, в первую очередь, диаметром труб, применяемых для водяного теплого пола, объемом теплоносителя (в единицу времени).
При монтаже теплых полов есть понятие — эффект т.н. заблокированный шарнир. Это ситуация, когда циркуляция в контуре будет невозможна независимо от мощности насоса. Этот эффект присущ ситуации потери давления, рассчитанной на 0,2 бар (20 кПа).
Чтобы не запутать вас долгими расчетами, напишем несколько рекомендаций, проверенных практикой:
- Максимальная длина контура 100 м применяется для труб диаметром 16 мм из металлопластика или полиэтилена.Идеал — 80 м
- Контур 120 м — предел для трубы из сшитого полиэтилена диаметром 18 мм. Однако лучше всего ограничиться диапазоном 80-100м.
- Из пластиковой трубы 20 мм можно сделать контур 120-125 м
Таким образом, максимальная длина трубы для теплого водяного пола зависит от ряда параметров, основными из которых являются диаметр трубы и материал.
Читайте на нашем сайте о том, какое лучше выбрать напольное покрытие для теплого водяного пола:
А также узнайте здесь подробнее о том, как сделать теплый водяной пол своими руками.
Нужны/две одинаковые?
Естественно, идеальной будет ситуация, когда петли будут одинаковой длины. В этом случае вам не понадобятся никакие настройки, поиск баланса. Но это больше в теории. Если посмотреть на практику, то окажется, что в теплом водяном полу даже нецелесообразно добиваться такого равновесия.
Дело в том, что часто приходится прокладывать теплые полы в объекте, состоящем из нескольких комнат. Одна из них подчеркнуто маленькая, например, ванная комната.Его площадь составляет 4-5 м2. В таком случае возникает резонный вопрос – а стоит ли всю площадь приспосабливать под санузел, разбивая ее на крохотные участки?
Так как это нецелесообразно, мы приходим к другому вопросу: как не потерять на прессинге. И для этого были созданы такие элементы, как балансировочная арматура, использование которых заключается в выравнивании потерь давления по контурам.
Снова можно использовать расчеты. Но они сложные. Из практики проведения работ по устройству водяного теплого пола можно смело сказать, что разброс размеров контуров возможен в пределах 30-40%.В этом случае у нас есть все шансы получить максимальный эффект от эксплуатации водяного теплого пола.
Количество с одним насосом
Еще один часто задаваемый вопрос: сколько контуров может работать на один смесительный узел и один насос?
Вопрос, на самом деле, нужно конкретизировать. Например, на уровень — сколько петель можно подключить к коллектору? При этом учитываем диаметр коллектора, объем теплоносителя, проходящего через узел в единицу времени (расчет в м3 в час).
Нам нужно посмотреть техпаспорт узла, где указан максимальный коэффициент пропускной способности. Если провести расчеты, то мы получим максимальный показатель, но рассчитывать на него нельзя.
Так или иначе, на приборе указано максимальное количество подключаемых цепей — как правило, 12. Хотя по расчетам у нас может получиться и 15, и 17.
Максимальное количество выходов в коллекторе не превышает 12. Однако бывают и исключения.
Мы убедились, что установка теплого водяного пола дело очень хлопотное. Особенно в той ее части, где речь идет о длине контура. Поэтому лучше обратиться к специалистам, чтобы потом не переделывать не совсем удачную укладку, которая не принесет той эффективности, на которую вы рассчитывали.
Прокладка и расчет максимальной длины контура водяного теплого пола
Статья содержит подробную информацию о максимальной длине контура водяного теплого пола, расположении труб, оптимальных расчетах, а также количестве контуров с один насос и нужно ли два одинаковых.
Укладка труб отопления под пол считается одним из лучших вариантов обогрева дома или квартиры. Они потребляют меньше ресурсов для поддержания заданной температуры в помещении, превосходят по надежности стандартные настенные радиаторы, равномерно распределяют тепло в помещении, не создают отдельных «холодных» и «горячих» зон.
Длина контура водяного теплого пола – важнейший параметр, который необходимо определить перед началом монтажных работ.От этого зависит будущая мощность системы, уровень прогрева, выбор комплектующих и конструктивных узлов.
Варианты оформления
Строители используют четыре распространенные схемы укладки труб, каждая из которых лучше подходит для помещений различной формы. От их «рисунка» во многом зависит максимальная длина контура теплого пола. Это:
- «Змея». Последовательная укладка, где горячие и холодные линии следуют друг за другом. Подходит для вытянутых помещений с разделением на зоны разной температуры.
- «Двойная змейка». Используется в прямоугольных помещениях, но без зонирования. Обеспечивает равномерный прогрев помещения.
- «Угловая змейка». Последовательная система для помещений с одинаковой длиной стен и низкой зоной обогрева.
- «Улитка». Двойная система укладки, подходящая для комнат близкой к квадратной формы без холодных зон.
Выбранный вариант монтажа влияет на максимальную длину водяного пола, т. к. меняется количество петель трубы и радиус изгиба, что также «съедает» определенный процент материала.
Расчет длины
Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно. Чтобы получить требуемое значение, вам понадобится следующая формула:
Значения указаны в метрах и означают следующее:
- W — ширина комнаты.
- D – длина комнаты.
- Шу – «шаг кладки» (расстояние между петлями).
- К – расстояние от коллектора до точки соединения с контурами.
Длина контура теплого пола, полученная в результате расчетов, дополнительно увеличивается на 5%, что включает небольшой запас на погрешности нивелирования, изменение радиуса изгиба трубы и присоединение к арматуре.
В качестве примера расчета максимальной длины трубы теплого пола на 1 контур возьмем помещение площадью 18 м2 со сторонами 6 и 3 м. Расстояние до коллектора 4 м, шаг укладки 20 см, получается следующее:
5% добавляется к результату, что равно 4.94 м, а рекомендуемая длина контура водяного теплого пола увеличена до 103,74 м, что округляется до 104 м.
Зависимость от диаметра трубы
Второй по важности характеристикой является диаметр используемой трубы. Он напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, отвечающего за циркуляцию теплоносителя.
В квартирах и домах со средним размером помещения применяют трубы 16, 18 или 20 мм.Первое значение оптимально для жилых помещений, оно сбалансировано по стоимости и эксплуатационным характеристикам. Максимальная длина контура водяного теплого пола с 16 трубами составляет 90-100 м в зависимости от выбора материала труб. Превышать этот показатель не рекомендуется, так как может образоваться так называемый эффект «замкнутого контура», когда независимо от мощности насоса движение теплоносителя в коммуникациях прекращается из-за большого сопротивления жидкости.
Чтобы подобрать оптимальное решение и учесть все нюансы, лучше обратиться за консультацией к нашему специалисту.
Количество цепей и мощность
Установка системы отопления должна соответствовать следующим рекомендациям:
- Один шлейф на комнату малой площади или часть большой; нерационально растягивать контур на несколько комнат.
- Один насос на коллектор, даже если заявленной производительности достаточно для обеспечения двух «гребенок».
- При максимальной длине трубы теплого пола 16 мм на 100 м коллектор устанавливается не более чем на 9 петель.
Если максимальная длина контура теплого пола 16 труб превышает рекомендуемое значение, то помещение разбивается на отдельные контуры, которые коллектором соединяются в одну тепловую сеть. Для обеспечения равномерного распределения теплоносителя по всей системе специалисты советуют не превышать перепад между отдельными петлями в 15 м, иначе меньший контур будет прогреваться намного сильнее, чем больший.
Но что делать, если длина контура теплого пола из трубы 16 мм отличается на величину, превышающую 15 м? Поможет балансировочная арматура, которая меняет количество теплоносителя, циркулирующего по каждому контуру.С его помощью разница в длине может быть почти в два раза.
Комнатная температура
Также на уровень обогрева влияет длина контуров теплого пола на 16 труб. Для поддержания комфортных условий в помещении необходима определенная температура. Для этого прокачиваемая по системе вода нагревается до 55-60°С. Превышение этого показателя может негативно сказаться на целостности материала инженерных коммуникаций. В зависимости от назначения помещения в среднем получаем:
- 27-29°С для жилых комнат,
- 34-35°С в коридорах, холлах и проходах,
- 32-33°С в помещениях с повышенной влажностью.
В соответствии с максимальной длиной контура теплого пола 16 мм в 90-100 м разница на «входе» и «выходе» смесительного котла не должна превышать 5°С, разное значение указывает на теплопотери на теплотрассе.
Максимальная длина водяного контура теплого пола: монтаж и расчет оптимального значения
Прокладка труб отопления под напольным покрытием считается одним из лучших вариантов обогрева дома или квартиры.Они потребляют меньше ресурсов для поддержания заданной температуры в помещении, превосходят по надежности стандартные настенные радиаторы, равномерно распределяют тепло в помещении, не создают отдельных
Одним из условий осуществления качественного и правильного обогрева помещения с помощью теплого пола является поддержание температуры теплоносителя в соответствии с заданными параметрами.
Данные параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.
Необходимые данные для расчета
Эффективность системы отопления зависит от правильно проложенного контура.
Для поддержания заданной температуры в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.
Сначала необходимо собрать исходные данные, на основании которых будет производиться расчет и который состоит из следующих показателей и характеристик:
- температура, которая должна быть над напольным покрытием;
- схема расположения петель с теплоносителем;
- расстояние между трубами;
- максимально возможная длина трубы;
- возможность использования нескольких контуров разной длины;
- присоединение нескольких шлейфов к одному коллектору и к одному насосу и их возможное количество при таком присоединении.
На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и тем самым обеспечить комфортный температурный режим в помещении с минимальными энергозатратами.
Температура пола
Температура на поверхности пола, уложенного под ним водяным отопительным прибором, зависит от функционального назначения помещения. Его значения должны быть не более указанных в таблице:
Соблюдение температурного режима в соответствии с вышеуказанными значениями позволит создать в них благоприятные условия для работы и отдыха находящихся в них людей.
Варианты укладки труб, используемые для теплого пола
Варианты установки теплого пола
Схема укладки может быть выполнена обычной, двойной и угловой змейкой или улиткой. Возможны и различные комбинации этих вариантов, например, по краю комнаты можно выложить трубу змейкой, а затем среднюю часть улиткой.
В больших помещениях сложной конфигурации лучше укладывать улиткой.В помещениях небольших размеров и имеющих разную сложную конфигурацию применяют змейковую кладку.
Расстояние между трубами
Шаг укладки труб определяется расчетным путем и обычно соответствует 15, 20 и 25 см, но не более. При укладке трубы с шагом более 25 см нога человека будет ощущать разницу температур между собой и непосредственно над ними.
По краям помещения труба отопительного контура укладывается с шагом 10 см.
Допустимая длина контура
Длина контура должна соответствовать диаметру трубы
Зависит от давления в конкретном замкнутом контуре и гидравлического сопротивления, значения которых определяют диаметр труб и объем жидкости, подаваемой в них в единицу времени.
При монтаже теплого пола часто возникают ситуации, когда нарушается циркуляция теплоносителя в отдельном контуре, которую не может восстановить ни один насос, происходит запирание воды в этом контуре, в результате чего она остывает.Это приводит к потерям давления до 0,2 бар.
Исходя из практического опыта, можно придерживаться следующих рекомендуемых размеров:
- Менее 100 м может быть петля из армированной пластиковой трубы диаметром 16 мм. Для надежности оптимальным размером является 80 м.
- Предполагается, что максимальная длина петли 18 мм трубы из сшитого полиэтилена не превышает 120 м. Специалисты пытаются установить цепь длиной 80-100 м.
- Допустимым размером петли для металлопластика диаметром 20 мм считается не более 120-125 м.На практике эту длину также стараются уменьшить, чтобы обеспечить достаточную надежность системы.
Для более точного определения размера длины петли для теплого пола в рассматриваемом помещении, в котором не будет проблем с циркуляцией теплоносителя, необходимо произвести расчеты.
Применение нескольких путей разной длины
Устройство системы теплого пола предусматривает выполнение нескольких схем.Конечно, идеально, когда все петли будут одинаковой длины. В этом случае наладка и балансировка системы не требуется, но реализовать такую схему разводки труб практически невозможно. Подробное видео по расчету длины водяного контура смотрите в этом видео:
Например, необходимо провести систему теплых полов в нескольких помещениях, одно из которых, например, санузел, имеет площадь 4 м2. Это означает, что для его обогрева потребуется 40 м трубы.Контуры 40 м устраивать в других помещениях нецелесообразно, тогда как можно делать петли 80-100 м.
Разница в длине труб определяется расчетным путем. При невозможности выполнения расчетов можно применить требование, допускающее разницу в длине контуров порядка 30-40 %.
Также разницу длин петель можно компенсировать увеличением или уменьшением диаметра трубы и изменением шага ее укладки.
Возможность подключения к одному узлу и насосу
Количество петель, которые можно подключить к одному коллектору и одному насосу, определяется в зависимости от мощности используемого оборудования, количества отопительных контуров, диаметра и материала применяемых труб, площади отапливаемых помещений, материал ограждающих конструкций и по многим другим различным показателям.
Такие расчеты необходимо доверить специалистам, обладающим знаниями и практическими навыками реализации подобных проектов.
Определение размера петли
Размер петли зависит от общей площади помещения
Собрав все исходные данные, рассмотрев возможные варианты создания теплого пола и определив наиболее оптимальный из них, можно переходить непосредственно к расчету длины контура водяного теплого пола.
Для этого необходимо площадь помещения, в котором прокладываются петли водяного теплого пола, разделить на расстояние между трубами и умножить на коэффициент 1. 1, в котором учтено 10% на повороты и виражи.
К полученному результату нужно прибавить длину трубопровода, который нужно будет проложить от коллектора до теплого пола и обратно. Ответ на ключевые вопросы по организации теплого пола смотрите в этом видео:
Определить длину петли, проложенной с шагом 20 см в помещении площадью 10 м2, расположенном на расстоянии 3 м от коллектора, можно, выполнив следующие действия:
10/0,2*1,1+(3*2)=61 м.
В этом помещении необходимо проложить 61 м труб, образующих тепловой контур, чтобы обеспечить возможность качественного прогрева напольного покрытия.
Представленный расчет помогает создать условия для поддержания комфортной температуры воздуха в небольших индивидуальных помещениях.
Для правильного определения длины трубы нескольких отопительных контуров для большого количества помещений, питаемых от одного коллектора, необходимо привлечение проектной организации.
Она сделает это с помощью специализированных программ, учитывающих множество различных факторов, от которых зависит бесперебойная циркуляция воды, а значит, качественный теплый пол.
Система водяного отопления – Процедура проектирования
Расчет системы водяного отопления может осуществляться в соответствии с приведенной ниже процедурой:
- Рассчитать теплопотери из помещений
- Рассчитать мощность котла
- Выбрать нагревательные элементы
- Выбрать тип, размер и режим работы циркуляционного насоса
- Составить схему трубопровода и рассчитать размеры трубопровода
- Рассчитать расширительный бак
- Рассчитать предохранительные клапаны
1.Расчет потерь тепла
Рассчитать потери тепла через стены, окна, двери, потолки, полы и т. д. Кроме того, необходимо рассчитать потери тепла, вызванные вентиляцией и инфильтрацией наружного воздуха.
2. Рейтинг котла
рейтинг котла может быть выражен как
B = H (1 + X) (1)
, где
B = рейтинг котлов (кВт)
H = общие потери тепла (кВт)
x = запас на нагрев – обычно используются значения в диапазоне 0. от 1 до 0,2
Подходящий котел необходимо выбрать из производственной документации.
3. Выбор нагревателей комнаты
Радиаторы и комнатные обогреватели могут быть рассчитаны как
R = H (1 + X) (2)
где
R = рейтинг обогреватели в помещении (Вт)
H = теплопотери из помещения (Вт)
x = запас на нагрев помещения – общие значения в диапазоне 0.от 1 до 0,2
Нагреватели с правильными параметрами необходимо выбирать из производственной документации.
4. Размеры насосы
Емкость циркуляционных насосов могут быть рассчитаны как
Q = H / (H 1 — H 2 ) ρ (3)
где
Q = объем воды (м 3 /с)
H = общие потери тепла (кВт)
ч 1 6 расход воды . 204 кДж/кг. o C at 5 o C, 4,219 кДж/кг. O C C C O C O C O C O C O C )
H 2 = Enthalpy возвратной воды (KJ / KG)
ρ = Плотность воды на насосе (кг / M 3 ) (1000 кг / м 3 на 5 o C, 958 кг / м 3 кг / м 3 на 100 o c)
для систем циркуляции накачки с низким давлением — LPHW ( 3) можно округлить до
Q = H/4.185 (T 1 -T 2 ) (3b)
, где
T 1 = температура расхода ( o C)
T 2 = температура обратного трубопровода ( o C)
Для насосных циркуляционных систем низкого давления — LPHW a напор от 10 до 60 кН/м 2 и сопротивление трению основной трубы от 80 до 250 Н/м 2 9092 на метр трубы обычно.
Для насосных циркуляционных систем высокого давления — HPHW напор от 60 до 250 кН/м 2 и сопротивление трению основной трубы от 100 до 300 Н/м 2 на метр трубы обычно.
Циркулирующая сила в гравитационной системе может быть рассчитана как
p = Hg (ρ 1 — ρ 2 ) (4)
где
p = циркулирующее давление в наличии (Н/м 2 )
h = высота между центром котла и центром радиатора (м)
g = ускорение свободного падения = 9.81 (M / S 2 )
ρ ρ 1 = Плотность воды при температуре расхода (кг / м 3 )
ρ 2 = Плотность воды при температуре обратки (кг/м 3 )
5. Калибровка труб
Полная потеря давления в системе трубопроводов горячей воды может быть выражена как 2 (5) 5
Откуда
P T = Общая потеря давления в системе (N / M 2 )
P 1 = Майор потеря давления из-за трения ( Н/м 2 )
p 2 = небольшая потеря давления из-за фитингов ( Н/м 2 )3
3 м Потеря аджера из-за трения может быть альтернативно выражена как
p 1 = IL (6) 5 (6) 5
,6
, где
I = основное сопротивление трубы трения на длину трубы (N / м 2 на метр трубы)
l = длина трубы (м)
Значения сопротивления трения для фактических труб и объемных расходов можно получить из специальных диаграмм, составленных для труб или трубок.
Незначительные потери давления из-за фитингов в качестве изгибов, локтей, клапанов и аналогичных могут быть рассчитаны как:
P 2 = ξ 1/2 ρ V 2 (7)
или как Выраженные как «Head»
H Потеря = ξ V 2 /2 г /2 G (7b) 5
6
ξ = незначительный коэффициент потерь
P Потеря = потеря давления (Па (Н/м 2 ), фунт/кв. дюйм (фунт/фут 2 )) )
V = скорость потока (м / с, футов / с)
H потерю = потеря головы (м, футов)
г = ускорение гравитации ( 9.81 м / с 2 , 2 , 32.17 32.17 6 FT / S 2 )
6. Расширный танк
Когда жидкость нагревается, она расширяется. Расширение воды, нагретой от 7 o C до 100 o C , составляет приблизительно 4% . Чтобы расширение не создавало давление в системе, превышающее расчетное, обычно расширяющуюся жидкость отводят в резервуар — открытый или закрытый.
Открытый расширительный бак
Открытый расширительный бак подходит только для систем с подогревом воды низкого давления (LPHW).Давление ограничивается самым высоким расположением бака.
Объем открытого расширительного бака должен быть в два раза больше предполагаемого объема расширения в системе. Формула ниже может быть использована для системы горячей воды, нагретой от 7 O C до 100 O C до 100 O C (4%):
V T = 2 0,04 V W (8 )
, где
V T T = Объем расширительного резервуара (M 3 )
V W 6 = Объем воды в системе (м 3 )
Закрытый расширительный бак
В закрытом расширительном баке давление в системе частично поддерживается сжатым воздухом. Объем расширительного бака можно выразить как:
V T = V W P W / (P W — P I ) (8b)
, где
V 9 T T = Объем расширительного резервуара (M 3 )
V 6 E = Объем, на который содержание воды расширяется (M 3 )
p w = абсолютное давление бака при рабочей температуре — работающая система (кН/м 2 )
p i = абсолютное давление холодного бака при заполнении ( кН/м 2 )
Расширяющийся объем может быть выражен как: ρ W 90C07 (8C)
V W W = Объем воды в системе (M 3 )
ρ I = Плотность холодной воды при температуре наполнения (кг / м 3 )
ρ ρ W = плотность воды при рабочей температуре (кг / м 3 )
Рабочее давление системы — p w — должно быть таким, чтобы рабочее давление в высшей точке системы соответствовало температуре кипения на 10 o С выше рабочей температуры.
p w = рабочее давление в высшей точке
+ перепад статического давления между высшей точкой и резервуаром
+/- давление насоса (+/- в зависимости от положения насоса)
Сертификат7. Выбор предохранительных клапанов
Предохранительные клапаны для систем с принудительной циркуляцией (насосных)
Настройки предохранительного клапана = давление на стороне нагнетания насоса + 70 кН/м
Настройки предохранительного клапана = давление в системе + 15 кН/м 2
Для предотвращения утечек из-за ударов в системе обычно устанавливается настройка не менее 240 кН/м 2 .
Как рассчитать необходимое количество проволоки для установки DITRA-HEAT
Итак, ваши клиенты выбрали роскошь пола с подогревом для вашего следующего проекта напольного покрытия и готовы получить ваш коврик, кабель и термостат. Перед началом работы важно спланировать установку, и одной из самых сложных задач может быть заказ необходимого количества кабеля. Прочтите наши лучшие советы по определению того, где вы хотите разместить нагревательные кабели, и о том, как рассчитать правильное количество проволоки.
Совет 1: Нельзя резать кабель! Это правило номер один, а это значит, что правильные размеры нагревательного кабеля жизненно важны.
Совет 2: Мембрану Schluter®-DITRA-HEAT следует выбирать в соответствии с размером площади, подлежащей облицовке, а кабель выбирается в соответствии с размером площади, которую нагревают . Не покупайте нагревательный кабель того же размера, что и площадь, которую вы планируете облицевать плиткой, иначе у вас останется слишком много кабеля.(И мы все знаем, что мы не можем сделать, если это произойдет… вернитесь к Совету 1!)
Совет 3: Знайте, где не нагревать! Минимальное расстояние между нагревательными кабелями составляет 2 дюйма от стен, перегородок и стационарных шкафов, 8 дюймов от любого источника тепла и 4 дюйма от водостоков. Кабели также не следует прокладывать под шкафами или мебелью.
Совет 4: Запланируйте буферную зону! Не всегда можно предсказать, где закончится нагревательный кабель.Эта буферная зона — это область, где отопление не является существенным, но дает некоторое пространство для маневра, если вы в конечном итоге получите немного больше, чем вы ожидали. Оставив 6-дюйм. зазор между стеной и кабелем не повлияет на теплоту пола и оставит вам необходимую гибкость.
Если сомневаетесь, воспользуйтесь калькулятором! Калькулятор Ditra-Heat был специально создан, чтобы не гадать, сколько кабеля вам понадобится. Это даст вам окончательный расчет, который включает, сколько кабеля и мембраны вам действительно понадобится, с учетом минимального расстояния в три шпильки (3-1 / 2 дюйма или 9 см) между трассами нагревательного кабеля.Нужны еще советы? Посмотрите видео из серии «Советы и приемы»: «Советы по расчету длины кабеля для DITRA-HEAT», чтобы получить более точные советы по расчету длины кабеля для вашего следующего проекта по утеплению пола.
Как определить правильный размер труб и расстояние между ними для вашего проекта
Трубки являются неотъемлемой частью любой водяной системы лучистого отопления. Подобно венам, он переносит теплую жидкость и теплоотдачу по вашим этажам, превращая их в удобные теплые поверхности.Мы предлагаем лучшие трубы PEX и PERT для наших гидравлических систем различных размеров от 3/8″ до 1″. Эти трубки обеспечивают превосходную производительность в излучающих установках и предоставляют разработчику системы самые широкие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь. Трубки
PEX и PERT бывают разных размеров. Наиболее распространенные размеры 3/8″, 1/2″, 5/8″ и 3/4″. Как правило, для жилых помещений Infloor Heating System® мы рекомендуем трубы диаметром 3/8″ и 1/2″.Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора. Обычно мы рекомендуем трубы 5/8″ и 3/4″ для крупных коммерческих объектов и систем снеготаяния.Такие факторы, как размер труб, расстояние между трубами и температура воды, непосредственно отражают тепловую мощность (в BTH/кв. фут/ч) системы лучистого отопления. Последнее особенно важно, поскольку расчеты теплопотерь являются начальным этапом каждого проекта лучистого отопления и позволяют установщику определить, какой размер труб использовать и какой длины будет максимальная длина.
Чтобы увеличить производительность пола для труб выбранного размера и длины, может потребоваться увеличение расхода, уменьшение расстояния между трубами или увеличение температуры воды. Например, при увеличении потока через трубу PEX диаметром 1/2 дюйма всего на 0,1 галлона в минуту выходная мощность пола увеличится на 5 БТЕ/кв. футов/час
С трубкой 1/2″ модель 6″ иногда используется в небольших помещениях, таких как ванные комнаты, и для экстремально холодных климатических условий, в то время как модели 8″ и 9″ являются стандартными для большинства жилых помещений в большинстве климатических условий, а модель 12″ шаблон используется в гаражах. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки 5/8″ с кислородным барьером PEX или InfloorPERT®. Для трубок 5/8″ стандартным является шаблон от 9″ до 12″. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) кислородная трубка 3/4″ является стандартной. Для труб диаметром 3/4″ используется расстояние 12″ или 18″, в зависимости от климата и желаемой температуры в помещении.
Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры отапливаемого помещения на один из следующих множителей, чтобы определить общую линейную длину трубы, которая вам понадобится.Обязательно используйте правильный множитель, соответствующий выбранному вами шагу:
Шаг 6 дюймов = кв. фут x 2,0
Шаг 8 дюймов = кв. фут x 1,5
Шаг 9 дюймов = кв. фут x 1,34
12-дюймовый интервал = кв. фут x 1,0
18-дюймовый интервал = кв. фут x 0,67После того, как вы определили фактическую общую длину труб, которые вам понадобятся, следующим шагом будет определение количества петель или контуров трубы. Для трубок 1/2″ длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного Radiant Panel Association.С трубками 5/8″ 400’ и 3/4″ трубками 500’ контуры являются стандартными. Например, если вы используете трубку 1/2″ и определили, что вам понадобится труба длиной 900 футов, у вас будет три контура по 300 футов каждый и трехпортовый коллектор. Если вы используете трубку 5/8″ и определили, что вам понадобится труба длиной 3000 футов, у вас будет восемь контуров по 375 футов каждый и восьмипортовый коллектор.
Мы можем ответить на любые ваши вопросы по дизайну. Мы также предлагаем бесплатную услугу проектирования в рамках систем, которые мы продаем. Свяжитесь с нами сегодня чтобы начать.www.infloor.com
Максимальная длина трубопровода:
3/8″ Трубные петли не должны быть более 200 футов
1/2″ Трубные петли не должны быть более 300 футов
5/8″ Трубные петли не должны быть более 400 футов
3/4″ Петли труб не должны быть выше 500 футов
Присоединяйтесь к нашему онлайн-сообществу и будьте в курсе систем напольного отопления:
курсов PDH онлайн.
PDH для профессиональных инженеров. ПДХ Инжиниринг.«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение
курсы.»
Рассел Бейли, ЧП
Нью-Йорк
«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам
для раскрытия мне новых источников
информации.»
Стивен Дедук, П.Е.
Нью-Джерси
«Материал был очень информативным и организованным. Я многому научился, и они были
очень быстро отвечают на вопросы.
Это было на высшем уровне. Будет использоваться
снова. Спасибо.»
Блэр Хейворд, ЧП
Альберта, Канада
«Веб-сайт прост в использовании. Хорошо организован. Я обязательно воспользуюсь вашими услугами снова.
Я передам вашу компанию
имя другим на работе.»
Рой Пфлайдерер, ЧП
Нью-Йорк
«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком
с реквизитами Канзас
Авария в городе Хаятт.»
Майкл Морган, П.Е.
Техас
«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс
информативный и полезный
на моей работе.»
Уильям Сенкевич, Ч.Е.
Флорида
«У вас большой выбор курсов и очень информативные статьи. Вам
— лучшее, что я нашел.»
Рассел Смит, ЧП
Пенсильвания
«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки
материал. »
Хесус Сьерра, ЧП
Калифорния
«Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,
человек узнает больше
от сбоев.»
Джон Скондрас, ЧП
Пенсильвания
«Курс был хорошо составлен, и использование тематических исследований является эффективным
способ обучения.»
Джек Лундберг, ЧП
Висконсин
«Я очень впечатлен тем, как вы представляете курсы, т. е. позволяете
студент для ознакомления с курсом
материал перед оплатой и
получение викторины.»
Арвин Свангер, ЧП
Вирджиния
«Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и
очень понравилось. »
Мехди Рахими, ЧП
Нью-Йорк
«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и
подключение к Интернету
курсов.»
Уильям Валериоти, ЧП
Техас
«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о
обсуждаемые темы.»
Майкл Райан, ЧП
Пенсильвания
«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»
Джеральд Нотт, ЧП
Нью-Джерси
«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был
.информативно, выгодно и экономично.
Очень рекомендую
всем инженерам. »
Джеймс Шурелл, ЧП
Огайо
«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и
не основано на какой-то непонятной секции
законов, которые не применяются
— «обычная» практика.»
Марк Каноник, ЧП
Нью-Йорк
«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве
организация.»
Иван Харлан, ЧП
Теннесси
«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.»
Юджин Бойл, П.Е.
Калифорния
«Это был очень приятный опыт. Тема была интересной и хорошо представлена,
а онлайн формат был очень
доступно и просто до
использование. Большое спасибо.»
Патрисия Адамс, ЧП
Канзас
«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»
Джозеф Фриссора, ЧП
Нью-Джерси
«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время
просмотр текстового материала. я
также оценил просмотр
фактических случаев предоставлено.»
Жаклин Брукс, ЧП
Флорида
«Документ Общие ошибки ADA в проектировании помещений очень полезен.
тест требовал исследования в
документ но ответы были
всегда в наличии.»
Гарольд Катлер, ЧП
Массачусетс
«Это было эффективное использование моего времени. Спасибо за разнообразие выбора
в дорожной технике, что мне нужно
для выполнения требований
Сертификация PTOE.»
Джозеф Гилрой, ЧП
Иллинойс
«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»
Ричард Роудс, ЧП
Мэриленд
«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.
Надеюсь увидеть больше 40%
курсы со скидкой.»
Кристина Николас, ЧП
Нью-Йорк
«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных
курсов. Процесс прост, и
намного эффективнее, чем
необходимость путешествовать. »
Деннис Мейер, ЧП
Айдахо
«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов
Инженеры для получения блоков PDH
в любое время.Очень удобно.»
Пол Абелла, ЧП
Аризона
«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много
пора искать куда
получи мои кредиты от.»
Кристен Фаррелл, ЧП
Висконсин
«Это было очень информативно и поучительно.Легко понять с иллюстрациями
и графики; определенно получается
проще впитывать все
теорий.»
Виктор Окампо, инженер.
Альберта, Канада
«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону
.мой собственный темп во время моего утра
метро
на работу.»
Клиффорд Гринблатт, ЧП
Мэриленд
«Просто найти интересные курсы, скачать документы и получить
викторина. Я бы очень рекомендую
вам в любой PE нуждающийся
Единицы CE.»
Марк Хардкасл, ЧП
Миссури
«Очень хороший выбор тем во многих областях техники.»
Рэндалл Дрейлинг, ЧП
Миссури
«Я заново узнал то, что забыл. Я также рад помочь финансово
от ваш рекламный адрес электронной почты который
сниженная цена
на 40%. »
Конрадо Касем, П.Е.
Теннесси
«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»
Чарльз Флейшер, ЧП
Нью-Йорк
«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику
Кодыи Нью-Мексико
правила.»
Брун Гильберт, П.Е.
Калифорния
«Мне очень понравились занятия. Они стоили времени и усилий.»
Дэвид Рейнольдс, ЧП
Канзас
«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng
при необходимости дополнительного
Сертификация.»
Томас Каппеллин, П.Е.
Иллинойс
«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали
мне то, за что я заплатил — много
спасибо!»
Джефф Ханслик, ЧП
Оклахома
«CEDengineering предлагает удобные, экономичные и актуальные курсы
для инженера. »
Майк Зайдл, П.Е.
Небраска
«Курс был по разумной цене, а материал был кратким и
в хорошем состоянии.»
Глен Шварц, ЧП
Нью-Джерси
«Вопросы соответствовали урокам, а материал урока
хороший справочный материал
для дизайна под дерево.»
Брайан Адамс, П.Е.
Миннесота
«Отлично, я смог получить полезную информацию с помощью простого телефонного звонка.»
Роберт Велнер, ЧП
Нью-Йорк
«У меня был большой опыт прохождения курса «Строительство прибрежных районов — Проектирование»
корпус курс и
очень рекомендую. »
Денис Солано, ЧП
Флорида
«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень
прекрасно приготовлено.»
Юджин Брэкбилл, ЧП
Коннектикут
«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на
обзор везде и
когда угодно.»
Тим Чиддикс, ЧП
Колорадо
«Отлично! Поддерживайте широкий выбор тем на выбор.»
Уильям Бараттино, ЧП
Вирджиния
«Процесс прямой, никакой чепухи. Хороший опыт.»
Тайрон Бааш, П.Е.
Иллинойс
«Вопросы на экзамене были пробными и демонстрировали понимание
материала. Тщательный
и полный».
Майкл Тобин, ЧП
Аризона
«Это мой второй курс, и мне понравилось то, что курс предложил мне, что
поможет в моей линии
работы.»
Рики Хефлин, ЧП
Оклахома
«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»
Анджела Уотсон, ЧП
Монтана
«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»
Кеннет Пейдж, П.Е.
Мэриленд
«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный
и отличное освежение.»
Луан Мане, ЧП
Коннетикут
«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем
вернись, чтобы пройти тест. »
Алекс Млсна, П.Е.
Индиана
«Я оценил количество информации, предоставленной для класса. Я знаю
это вся информация, которую я могу
использование в реальных жизненных ситуациях.»
Натали Дерингер, ЧП
Южная Дакота
«Материалы обзора и образец теста были достаточно подробными, чтобы я мог
успешно завершено
курс.»
Ира Бродская, ЧП
Нью-Джерси
«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться
и пройди тест. Очень
удобный а на моем
собственное расписание .»
Майкл Гладд, ЧП
Грузия
«Спасибо за хорошие курсы на протяжении многих лет.»
Деннис Фундзак, ЧП
Огайо
«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH
Сертификат. Спасибо за создание
процесс простой.»
Фред Шайбе, ЧП
Висконсин
«Положительный опыт.Быстро нашел подходящий мне курс и закончил
PDH за один час в
один час.»
Стив Торкилдсон, ЧП
Южная Каролина
«Мне понравилась возможность загрузки документов для ознакомления с содержанием
и пригодность до
наличие для оплаты
материал .»
Ричард Ваймеленберг, ЧП
Мэриленд
«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»
Дуглас Стаффорд, ЧП
Техас
«Всегда есть место для улучшения, но я ничего не могу придумать в вашем
процесс, которому требуется
улучшение.»
Томас Сталкап, ЧП
Арканзас
«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного
.»
Марлен Делани, ЧП
Иллинойс
«Обучающие модули CEDengineering — очень удобный способ доступа к информации по
многие различные технические области снаружи
по собственной специализации без
необходимость путешествовать.»
Гектор Герреро, ЧП
Грузия
Почему и как рассчитать потребление киловаттной нагрузки пола
Когда дело доходит до лучистого теплого пола, нужно знать множество цифр. Мощность, напряжение, сила тока, киловатт-часы (кВтч), квадратные метры (или квадратные метры), стоимость материалов — вот лишь некоторые из основных нарушителей. Так зачем же добавлять в список «потребление киловаттной нагрузки»?
Если у вас есть один из новых термостатов с сенсорным экраном WarmlyYours Radiant Heating, вы уже заметили, что в процессе настройки есть шаг, который запрашивает нагрузку на пол.Эта информация используется, чтобы помочь программируемому термостату отслеживать статистику использования, которая затем передается через встроенный журнал энергопотребления, который поставляется с термостатами nSpire Touch и nSpire Touch WiFi. В конечном счете, это поможет вам отслеживать потребление энергии, что, в свою очередь, поможет вам внести коррективы, чтобы сэкономить на счетах за электроэнергию. Если вы приобрели систему обогрева пола самостоятельно, этот номер нагрузки на пол уже будет указан в документации вашего заказа. Но если ваша система подогрева пола пришла в дом или вы только что получили новый термостат и у вас нет под рукой информации об использовании киловаттной нагрузки, вот как узнать, что это такое.
Если ваша система подогрева пола расположена под плиткой или камнем, ее мощность должна составлять 15 Вт на квадратный фут. Следовательно, следует умножить 15 на квадратные метры отапливаемой площади в помещении (а не на всю площадь помещения). Это дает вам общую мощность помещения. Разделите это число на 1000, чтобы получить киловатты.
Если ваша система подогрева пола расположена под ковром или ламинатом, ее мощность должна составлять 12 Вт на квадратный фут. В этом случае умножьте 12 на квадратные метры отапливаемой площади помещения и разделите на 1000, чтобы получить потребление киловаттной нагрузки.
Например, на приведенном выше плане ванной комнаты показана комната площадью 86 квадратных футов, где кабель TempZone™ площадью около 49 квадратных футов проложен под плиткой или камнем. Используя приведенную выше формулу, потребление киловаттной нагрузки будет равно 0,735.
15 x 49 = 735
735 ÷ 1000 = 0,735 киловаттНа этом плане кухни показана комната площадью 169 квадратных футов, где под ламинатом установлено около 67 квадратных футов рулонов Environ™ Flex. Используя приведенную выше формулу, использование киловаттной нагрузки будет равно 0.804.
12 x 67 = 804
804 ÷ 1000 = 0,804 киловаттаЕсли вы только что заказали или получили систему напольного отопления, вы можете найти потребление нагрузки в киловаттах, а также мощность продукта, силу тока и другие данные. в разделе поэтажного плана пользовательской установки SmartPlan и электрической схемы.
Обладая этой информацией, вы сможете быстро и легко пройти процесс настройки термостата и подключить систему обогрева пола в кратчайшие сроки.
Чтобы увидеть, как работает процесс настройки термостата WarmlyYours Radiant Heating nSpire Touch WiFi, посмотрите это видео. Вы также можете узнать больше о наших термостатах с сенсорным экраном и электрических системах обогрева пола, посетив сайт www.warmlyyours.com.
Как рассчитать правильный расход для любой гидравлической системы
Написано: 11 ноября 2019 г. Джорджем Кэри
В сфере водяного отопления и охлаждения регулярно используются определенные формулы.t°F
Формула указывает температуру воды 60°F. Однако, поскольку вода с температурой 60 °F слишком холодная для системы водяного отопления и слишком теплая для системы водяного охлаждения, для расчета правильного расхода формула должна основываться на более подходящей температуре воды для каждого типа системы, например удельная теплоемкость воды или изменения плотности, происходящие при изменении температуры воды. Кроме того, объем воды меняется, когда она нагревается или остывает. Как видно из следующего примера, различия настолько минимальны, что стандартная формула прекрасно работает для всех наших систем отопления и охлаждения.Тогда T будет:
8,04 х 60 х 1,003 х 20 = 9677 БТЕ/ч
Чистый эффект незначителен, но есть еще один фактор, который необходимо учитывать для полной оценки. С повышением температуры воды она становится менее вязкой, и, следовательно, перепад ее давления уменьшается. Когда вода циркулирует при температуре 200°F, соответствующий перепад давления или «потеря напора» составляет около 80% воды при температуре 60°F для типичных небольших гидравлических систем. При расчете с использованием системной кривой расход увеличивается примерно в 10 раз.5%. Теперь вы можете умножить только что рассчитанную новую теплопередачу на процент увеличения расхода:
1,105 x 9677 = 10 693 БТЕ/ч
Как вы можете видеть, что касается теплопередачи, простой подход «круглых чисел» приведет к расчетным расходам, очень близким к потокам «с поправкой на температуру», при условии, что результаты подхода «круглых чисел» не скорректированы из оригинальное основание 60°F как для передачи тепла, так и для перепада давления в трубопроводе. Положительные и отрицательные факторы очень тесно компенсируют друг друга.
В этой статье представлена точная формула для расчета расхода
в галлонах в минуту (галлонов в минуту) для гидравлических систем отопления
и охлаждения.
Выбор правильного циркуляционного насоса
GPM играет роль Вам нужен циркуляционный насос подходящего размера, чтобы иметь возможность перемещать тепло от котла и доставлять его в систему, где находятся люди.При выборе правильного циркуляционного насоса вам необходимо знать не только правильный GPM, но и требуемый перепад давления для циркуляции необходимого GPM.
Вода, протекающая по трубам и излучению, «трется» о стенки трубы, вызывая сопротивление трению. Это сопротивление может повлиять на производительность системы отопления, уменьшив требуемый расход от циркуляции, тем самым уменьшив теплопроизводительность системы. Зная, каким будет это сопротивление, можно выбрать циркуляционный насос, способный преодолеть перепад давления в системе.
Как правило, в современных системах мы используем термин «футы на голову» для описания количества энергии, необходимой для того, чтобы в систему поступало требуемое количество галлонов в минуту. Существуют таблицы размеров труб, в которых рассчитано падение давления в футах потери энергии для любого расхода через трубу любого размера. Существуют стандартные методы трубопроводов, в которых промышленность ссылается на ограничение количества галлонов в минуту для данного размера трубы. Это основано на двух причинах:
1. Проблемы со скоростью (насколько быстро вода движется внутри трубы), которые могут создавать проблемы с шумом, а в экстремальных условиях — проблемы с эрозией.
2. Требуемая потеря напора может стать настолько чрезмерной, что требуемая мощность НАПОРНОГО циркулятора делает выбор системы очень «недружественным», что может привести к проблемам с регулирующим клапаном и шумом скорости. Промышленным стандартом является выбор трубы с сопротивлением трению от 1 до 4 футов на каждые 100 футов трубопровода.Bell & Gosset’s System Syzer помогает определить
галлона в минуту (GPM).
На боковом примечании Bell & Gossett предоставили инструмент для индустрии гидроники более 50 лет, называемых системой Syzer.Этот инструмент очень полезен для расчета галлонов в минуту, правильного размера трубы для поддержки галлонов в минуту и соответствующего перепада давления и скорости для любого применения.
