Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетку. Блок: 1/6 | Кол-во символов: 292 Условия для подключения плиты и духовкиЭлектроплитки и электродуховки не считаются энергоэкономичными (2–9 кВт). Следовательно, согласно условиям безопасного использования, надо отвести вспомогательную розетку для варочной поверхности и для духового шкафа от автомата. При этом, если электроплита и электродуховка рассчитаны на раздельное подключение к электросети, надо ставить дополнительные розетки с дополнительными выключателями на электрощите. Присоединение к стандартной розетке, отведённой для электроснабжения чайника или любой бытовой техники, возможно при условии, что электродуховка до 3 кВт; если при монтаже розетки использовался медный трёхдольный кабель; замена в щитке стандартного выключателя на различный с током до 15 А. Во многих квартирах на весь комплекс розеток установлен один автомат 15–25 А, и дополнительный на свет. Это может привести к тому, что при замене хоть одного автомата розетного комплекса на различный, к которому подключается устройство, будет невозможно пользоваться остальными приборами во время работы электродуховки.
Блок: 2/8 | Кол-во символов: 1305 Основные правила подключения варочной панелиПеред началом подключения силовых электроприборов стоит обратить внимание на наличие заземления у розеток. Стоит учесть, что в старых домах, которые построены до 1950 года, заземление не выполнялось. В этих случаях потребуется проконсультироваться с электриком, также могут понадобиться дополнительные работы. Обязательно нужно будет проверить наличие клеммы заземления на штепсельной розетке. Электрическая варочная панель подключается к специально ответвленной розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Для того чтобы подключение варочной панели было выполнено как требуется, обязательно нужно запомнить несколько важных правил:
При подборе кабеля и розетки для варочной поверхности и духовки обязательно нужно брать во внимание показатель суммарной мощности электрических приборов, которые могут быть подключены в силовую цепь. К ним могут относиться холодильник, стиральная и посудомоечная машины, другие устройства. Не стоит для каждого прибора делать новую проводку, это будет выглядеть весьма нелогично. Блок: 2/5 | Кол-во символов: 1737 Как установить варочную панель. Методика монтажаВарочные панели — разновидность встраиваемой бытовой техники, соответственно, перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу. Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:
Монтаж производится в три этапа: Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку. Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции. Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки. Начертите на столешнице тумбы линии будущего разреза с помощью линейки и угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели. Установка варочной панели в тумбу Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу. Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем. Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью. Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика. Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя. Блок: 3/6 | Кол-во символов: 2267 Расположение шкафаПрежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели. При подготовке места соблюдают такие параметры:
Блок: 3/10 | Кол-во символов: 743 Кабель и защитный автоматПоскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель. Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа. Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера. Блок: 4/10 | Кол-во символов: 666 Чем отличается независимый духовой шкаф от зависимогоКаждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности. Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект. У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант. Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче. Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей. Блок: 4/6 | Кол-во символов: 2193 Видео подключения варочной панели к сетиБлок: 5/6 | Кол-во символов: 49 Вилка для варочной панелиЧтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер. Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт. Вилку подключают следующим образом:
Блок: 5/10 | Кол-во символов: 1168 Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:
Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику. На многих кухнях нет розеток для питания техники. Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике. Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой. Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене. Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных. Для присоединения устройств к газу применяют два вида соединений:
Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно. Блок: 6/8 | Кол-во символов: 2647 Схемы подключенияПодсоединяют варочную панель к розетке в соответствии с одной из трех схем. Однофазная схема на 220 ВольтЭтот вариант распространен в условиях квартир. Схема реализуется следующим образом:
Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты. Трехфазная схема 380 ВЭто вторая по распространенности схема. Чаще всего применяется в частном доме. Подключение выполняем так:
Перемычки в трехфазной схеме не нужны. Двухфазная схема на 380 ВольтДвухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать. Варочная поверхность соединяется с сетью 380 Вольт следующим образом:
Блок: 8/10 | Кол-во символов: 1160 Порядок подключения плитыДовольно часто встречаются кухни, где отсутствует розетка для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах. Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении. При выполнение подключения варочной панели и духового шкафа в одну розетку, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетке и устройства можно запускать в работу. В некоторых случаях вместо розетки применяются специальные клеммные колодки, закрепляемые на стене. |
Итак, здравствуйте. Спешу вас поздравить с приобретением варочной панели и духового шкафа, иначе вас не интересовал бы данный вопрос. А возможно, вы еще только хотите сделать приобретение, и я сделаю небольшое отступление по этому поводу. Сейчас стала модной тема одного окна, когда вместе с техникой вам предлагают услуги по её установке. Редко, но встречаются не очень честные консультанты, которые утверждают, что если вы не воспользуетесь услугами установки от магазина, то вам не предоставят гарантию. На самом деле – всё не так. Вы лишаетесь гарантии только в случае, если ваши неправильные действия при установке привели к поломке техники. То есть, вам никто не запрещает делать установку самостоятельно. Ну а раз вы теперь это знаете, можете собираться в ближайший магазин электротехники. Вам потребуется кабель, сечением не менее 4 мм², а количество жил будет зависеть от того, какое напряжение у вас имеется в наличии: если это 230 вольт – 3 жилы, если 380 – 5 жил (в этом случае будет достаточно сечения кабеля 2,5 мм²). Кабель желательно взять однопроволочный (не гибкий), так как с ним легче работать. Если вы решите взять многопроволочный (мягкий), тогда не забудьте взять к нему подходящие по размеру наконечники гильзы, чтобы обеспечить хороший контакт.
Поскольку сейчас хорошие силовые розетки либо стоят дорого, либо способны выдерживать большие токи, но при этом большие по размеру, то я рекомендую очень надежное и недорогое соединение – сжим У739М (название изготовителя не имеет значения). Часто их называют «орехи».
И вам их потребуется всего лишь три штуки (или пять, если у вас три фазы). Минус у данного типа соединения только один – оно получается неразъемным. Учитывая то обстоятельство, что автомат на плиту отдельный, я не вижу в этом никаких сложностей и проблем. А вот о плюсах упомяну лишь вкратце: легкий монтаж, полная безопасность (их даже можно влажной тряпкой протирать), компактность, надежность, не требуется периодического подтягивания винтов. В общем, достаточно один раз сделать и к ним можно больше не возвращаться. Но для тех, кто желает оставить розетку, расскажу несколько нюансов. Первый – это затягивание проводов. Провод нужно зачистить, сделать колечко и только после этого затягивать.
Если этого не сделать, то может получиться ситуация, когда затянули вы хорошо, но контактная площадка всего лишь деформировалась, винт полностью закручен, а провод так и остался особо не зажатым, есть лишь видимость этого.
Только вот в электричестве первое и главное правило – это хороший контакт. Если он плохой, то начинает греться, а в дальнейшем недалеко до возгорания. Перед тем, как ставить крышку розетки на место нужно подогнуть контакты, как это показано на фото (синим цветом показаны не подогнутые, а красным подогнутые контакты).
Затем установить крышку и очень аккуратно, непосредственно перед тем, как закончить все работы и больше не возвращаться к электрической части – воткнуть вилку. Из инструментов вам потребуются: пассатижи, нож (любой), две отвертки (крестовая и плоская). В правой части фотографии инструмент, который облегчает работу, но не требуется в обязательном порядке.
Зависимые духовые шкафы, как и независимые варочные панели, рассчитаны на работу, как от однофазной сети, так и от трехфазной, и, в большинстве случаев, не комплектуются кабелем. Чаще всего в квартирах подключение однофазное, а это означает, что в панели (зависимые духовые шкафы я упоминать в тексте дальше не буду, но все сказанное в равной мере относится и к ним) придется установить перемычки, которые производитель оставляет в клеммной колодке. Как правило, на самой задней панели есть схема установки перемычек или она есть в инструкции. Дальше берем провод, аккуратно срезаем наружную изоляцию, обкусываем провода, как показано на фотографии (так их удобно будет прятать в клеммной колодке). Желательно фазный провод подключать на среднюю клемму, где соединяются две перемычки. Так вы равномерно распределяете нагрузку на перемычки. В случае, если у вас имеется три фазы, то перемычки устанавливать не нужно, но надо крайне внимательно отнестись к подключению, поскольку если в однофазной сети ваше оборудование просто не заработает в случае ошибки, то в трехфазной сети обязательно сгорит.
Зачищаем и делаем небольшие полукольца. Здесь есть несколько нюансов. Во-первых, изоляцию с самого провода нужно снимать только вдоль провода.
Как бы вы не старались, если вы делаете поперечный надрез, вы все равно повредите жилу, которая может сломаться, пока вы будете укладывать провод в клеммную колодку.
Для тех, кто планирует заниматься подключением профессионально, рекомендую присмотреть подходящий стриппер для снятия изоляции, как, например, у меня. На фото видно уже зачищенную им изоляцию и видно, что жила при этом не повреждается.
Во — вторых, полукольца позволяют лучше зафиксировать провод, увеличивают площадь контакта, а это всегда хорошо. К сожалению, на примере этой клеммной колодки показать, как делать полукольца и заводить их в клеммы не получится, потому что в ней это сделать затруднительно. После того, как вы зафиксируете кабель в клеммной колодке, укладываете его. Желательно сделать так, чтобы провода не перекрещивались (это не всегда получается и это не страшно) и не касались соседних клемм или перемычек. Если будете выравнивать жилы кабеля, старайтесь не повредить изоляцию. Затем собираете клеммник и приступаете непосредственно к подключению к силовой сети. Однако, прежде чем это сделать, обязательно отключите напряжение. Еще лучше, если прочитаете краткую инструкцию по безопасности при выполнении электромонтажных работ. На самой первой фотографии показано, как разобрать «орех». Для этого в область, помеченную красным кружком на фотографии, вставляете тонкую отвертку и снимаете металлическое колечко (то же самое нужно сделать с другой стороны). Далее срезаете первичную изоляцию с кабеля, который уже подключили к панели и зачищаете жилу ровно настолько, чтобы жила умещалась в «орехе». Если зачистили чуть больше – не страшно, просто откусите лишнюю часть жилы кусачками.
Точно так же поступаете со всеми жилами, которые будут обжиматься «орехом». Духовые шкафы, как правило, комплектуются кабелем и обычно он заканчивается вилкой. В этом случае у вас три варианта:
Если кабель многопроволочный, то плотно обматываете его вокруг однопроволочного, отрезаете лишнее и заводите в «орех».
Здесь будет уместно пройтись по цветам проводов. Есть международная маркировка. Синий – всегда ноль, желто-зеленый – всегда защитный нулевой (заземление), все остальные цвета фазные. Если электропроводку вам делал грамотный электрик, то цвета в вашей розетке для варочной панели будут именно этих цветов. В противном случае, желательно определить, где и какой вывод у вас. Фазный определить просто – на нем будет напряжение, а вот определить нулевой и заземляющий проводник сложнее. Самый простой способ – вызвать электрика для этой цели или поискать информацию на соответствующих ресурсах. После того, как все провода зачищены и подготовлены, по одну сторону пластины заводите кабель из стены, а по другую сторону пластины кабели от варочной панели и духового шкафа и затягиваете соединение. Если вы будете собирать медный и алюминиевый провода – не страшно, поскольку в «орехе» три пластины и проводники между собой непосредственного контакта не имеют. Собираете скорлупу ореха и надеваете металлические колечки. Если все сделано правильно, то попасть под напряжение, случайно схватившись за «орех» нереально, поскольку расстояние до токоведущих жил довольно велико, чтобы палец мог до них достать.
Обязательно проверяете свою работу и идете включать электричество. Панель может мигнуть и больше никаких опознавательных знаков подачи напряжения не показывать, а могут гореть некоторые индикаторы. Духовой шкаф, если у него есть электронное табло, должен начать мигать. Осталось открыть инструкцию, прочесть, как пользоваться варочной панелью и как установить время на духовом шкафу, а так же, как им пользоваться. Какие могут быть ошибки.
На самом деле, за три года моей практики по установке варочной панели и духового шкафа автомат ещё ни разу не выбивало, то есть новое оборудование обычно начинает работать без проблем.
|
Подключение варочной панели к электросети. Узнаем как подключить духовой шкаф и варочную панель?
В последнее время встраиваемый вид техники приобрел широкую популярность. Она отличается компактностью, стильностью и элегантностью. Варочная панель стала достойной практической альтернативной обычной плиты.
Многие интересуются, как подключить духовой шкаф и варочную панель. В этой статье будут описаны правила.
Как осуществить правильный выбор?
Встраиваемые панели бывают прямоугольными или шестигранными. Ширина прямоугольных составляет от 25 до 90 см. Глубина составляет 60 см. Шестигранные плиты приобрели другое название «сотовые», так как варочная поверхность очень похожа на соты пчел.
Какую модель выбрать — газовую или электрическую?
Варочная панель может быть газовой электрической или же комбинированной.
Электрическая панель станет лучшим решением для того дома, в котором не проведен газ. Если же он имеется, то советуем приобрести газовый агрегат.
Комбинированная модель в состоянии функционировать как на электричестве, так и на газе.
Зависимая и независимая панель
Зависимой называют модель, которая функционирует только вместе с духовым шкафом. Панель управления, как правило, располагается на корпусе духовки или же на самой варочной панели.
Следует отметить, что совмещение духовки и варочной панели не всегда возможно, даже если они выпущены одной фирмой. Определить, насколько совместимы элементы, можно посредством специальной таблицы.
Независимой является модель, которая оснащена своей панелью управления и независима от духового шкафа. Основным плюсом подобных агрегатов является произвольное размещение в кухонном помещении. Зависимая модель требует размещения только под духовкой.
Тип управления: на механике или сенсорах?
Механический тип управления предполагает наличие вращающейся ручки. Большинство пользователей отдают предпочтение именно этому типу.
Сенсорные модели предполагают прикосновение руки к панели. Такой способ считается инновационным. Он очень удобен.
Сенсорная панель обладает неоспоримым преимуществом. Она поддается легкой очистке благодаря тому, что поверхность идеально гладка.
Выбор материала изготовления
Материалом для варочной поверхности, как правило, служат стеклокерамика, алюминий, эмалированное покрытие или же нержавейка.
Рассмотрим все модели:
- Алюминиевые. Такие устройства предполагают механическое управление. Они очень удобны в пользовании. Эти агрегаты отличаются доступной стоимостью, стойки к механическим и тепловым нагрузкам. Алюминий выдерживает удары, но подвержен появлению царапин. Помимо этого на поверхности образуются пятна от влаги и пальцев.
- Эмалированные. Их основное преимущество — доступная стоимость. Модели с таким покрытием представлены широкой линейкой разных цветов. Отпечатки на них не остаются. Единственным минусом является возможность возникновения сколов в случае падения тяжелого предмета на панель.
- Нержавейка. Эти модели дороже эмалированных и алюминиевых. Они так же, как и алюминий, неустойчивы к отпечаткам пальцев и влажным пятнам.
- Встраиваемая стеклокерамическая варочная панель. Такие модели имеют сенсорный способ управления. Они отличаются стильностью и изысканностью, легко очищаются. Помимо этого, стеклокерамика подвержена быстрому нагреванию и остыванию. Единственным существенным недостатком является то, что стеклокерамика хрупка и может расколоться от удара. Также из-за попадания холодной воды на разогретой поверхности могут образоваться трещины.
Обзор лучших фирм-производителей
Варочная поверхность может относиться к одной из трех категорий:
- К первой следует отнести элитную технику высшего качества. Это такие производители, как Miele, Gaggenau, Kupperbush.
- Вторую категорию составляют модели среднего звена, которые отличает доступная цена и высокий уровень функциональности. Это фирмы Electroluxe, Whirlpool, Goreje, Zanussi, Bosch, Siemens.
- Третью категорию составляют бюджетные модели. Особого внимания заслуживают плиты фирм Ardo, Hansa, Ariston.
Дополнительные свойства
При выборе варочной поверхности следует уделить внимание наличию дополнительных свойств. Существуют панели с автоматическим выключением при попадании жидкости. Есть оснащенные таймером, подающие сигнал и выключающие конфорку. Существуют модели с наличием блокировки для малышей.
Крышки варочной панели
Когда конфорки выключены, то от защиты повреждений варочную поверхность покрывают крышками. Основой для их производства служат стекло, стеклокерамика или же высокопрочная сталь. Поднятая крышка защищает от попадания грязи на стену, а если опущена, то служит предохранением варочной модели от трещин.
Крышки из стали не столь дороги, но из стекла и стеклокерамики имеют более эстетичный вид. К тому же они подлежат быстрому мытью. Как правило, опускание крышки осуществляется посредством специального механизма.
Роль мощности при подключении варочной поверхности
Подключение варочной панели к электросети предполагает учет показателя мощности агрегата.
Если устройство обладает высокой скоростью нагревания, то и электричества оно потребляет больше. В некоторых случаях показатель доходит до 7 Квт в час. Подключение электрической варочной поверхности предполагает тщательный выбор кабеля.
В особенности данное правило распространяется на питающие контакты варочной поверхности. Для минимизирования контактов и уменьшения вероятности короткого замыкания питание подается на поверхностные клеммы. Подключение варочной панели к электросети осуществляется посредством медного кабеля диаметром не меньше 4 мм.
Как подключается электрическая варочная панель
Если вилка приготовлена, то подключение варочной панели к электросети не представляет никакой трудности.
Куда сложнее разобраться с коммутацией проводов, которые подходят к розетке. К примеру, от варочной поверхности ответвляются четыре провода, а в стене их содержится три. Когда происходит подключение варочной панели самостоятельно, схема отображает трехфазную поверхность.
Черные и коричневые провода соединяются вместе. Скрученные жилы подсоединяются к квартирной фазе. Как правило, это белый провод. Провода заземления останутся свободными.
В колодке с клеммами находятся перемычки из меди. Для правильности их расположения нужно обратиться к схеме, находящейся около колодки. При работе с таким устройством, как варочная поверхность электрическая, схема подключения поможет расположить перемычки и правильно подсоединить провода.
В случае, если вы не знакомы с техникой, подключение варочной панели к электросети рекомендуется поручить профессиональному электрику.
Подключение электрического духового шкафа
Плюсы духового шкафа не оставили равнодушной ни одну хозяйку. Устройства не только безопасны и легки в управлении, но и обладают широкими функциональными возможностями.
Инновационные электрические духовые шкафы соединили в себе функцию микроволновой печи и разморозки, гриля и приготовления блюд на пару. Подбор духовки — дело несложное, но с установкой придется повозиться.
Инструкция
Многие интересуются, как правильно подключить варочную панель и духовой шкаф.
- Для начала ознакомьтесь с техническими характеристиками духового шкафа. Это поможет вам верно установить розетку. В зависимости от того, какую мощность потребляет агрегат, рассчитывают нужный показатель электрического тока, который нужен для подключения оборудования. Как правило, мощность составляет 3-3,5 Квт. В этом случае оптимальным показателем является 16 ампер. В противном случае потребуется ток в 32 ампера.
- Следует подобрать розетку. Определите, насколько хороша проводка на кухне. Если электропроводка стара, то для духовки потребуется дополнительный вывод. Новая электропроводка должна быть из меди. Ее сечение зависит от требования к току. Показателю 16 амперов требуется сечение 2, 5 мм2, при 32 – 4,0 мм2.
- Следует установить отдельный автомат, посредством которого он будет подсоединяться к электрощиту. Он должен отвечать силе тока в 25 или 40 ампер при показателях розетки в 16 или 32 ампер.
- Духовку следует заземлить. С этой целью проводят отдельную линию, ведущую в силовой шкаф, расположенный под землей, или же применяют специальную жилу для заземления (если в вашей квартире трехфазная разводка).
Полезные советы
- Если духовка приобретается в комплекте с варочной поверхностью, то нужно обратить внимание на принципы управления. Большинство инновационных устройств обладают единой панелью управления с духовым шкафом. В этом случае достаточным будет подключение только варочной поверхности.
- При выборе электрической духовки отдайте предпочтение марке, которая производила варочную панель. Желательно, чтобы духовка и варочная панель были одной фирмы. Это избавит вас от проблемы сбоя при подключении из-за несоответствия разъемов системы управления.
Как установить и подключить духовой шкаф и варочную панель
Правильная установка техники — гарантия ее безопасной и долговременной службы. В этой статье эксперты Miele рассказывают, как подключить духовой шкаф и варочную панель.
Что нужно знать перед установкой духового шкафа и варочной панели
Перед приобретением духового шкафа или варочной панели необходимо рассчитать размер прибора. Он зависит от длины и ширины ниши / столешницы, в которую будет вмонтирована техника. Miele предлагает духовые шкафы размеров: 60 х 60 cм, 60 х 45 см, 90 х 48 см, а также варочные панели:
- менее 40 см;
- не более 60 см;
- не более 75 см;
- не более 90 см.
Для исправной работы варочной панели и духового шкафа необходимо наличие:
- Заземления. Предотвращает возможность поражения электрическим током.
- Защитного автомата. Для защиты от перегрузок и сбоев.
- Вентиляции.
- Достаточного уровня сопротивления в сети.
- Достаточного притока охлаждающего воздуха.
Подробные характеристики каждого прибора указаны на сайте Miele — в общей информации и руководствах пользователя.
Установка духового шкафа
Происходит в несколько шагов:
- Отключаем питание сетевой розетки.
- Демонтируем дверцу и извлекаем принадлежности. Подробная инструкция по снятию дверцы — в руководстве пользователя в главе «Чистка и уход».
- Выводим кабель питания, задвигаем духовой шкаф в нишу, выравниваем его.
- Подключаем кабель к розетке.
- Прикрепляем духовой шкаф шурупами к боковым стенкам шкафа для встраивания. Крепеж входит в комплект техники Miele.
- Устанавливаем дверцу на место.
- Восстанавливаем подачу напряжения на сетевую розетку.
Данный алгоритм действий применим при выполнении всех требований по электроснабжению и размерам шкафа для встраивания (ниши).
Установка варочной панели
Может быть установлена двумя способами:
- Заподлицо. Подходит для встраивания в столешницы, облицованные плиткой из натурального камня или массива дерева.
- Сверху. Обычный метод врезки, подходит для большинства столешниц.
Для установки в столешницу из дерева:
- Подготавливаем вырез. Его размер указан в руководстве пользователя.
- Обрабатываем поверхности среза. Для этого применяем специальный лак, силиконовый каучук, литьевую смолу. Эти материалы устойчивы к нагреву, предотвращают попадание влаги в структуру дерева.
- Прикрепляем пружинные зажимы на верхнем крае выреза. Используем шурупы 3.5 х 25 мм, входящие в комплект. Боковые края зажимов заклеиваем силиконовым жаростойким герметиком.
- Приклеиваем уплотнитель по краю панели. Входит в комплект.
- Выводим сетевой кабель — вниз, через вырез.
- Укладываем панель на вырез в столешницу, равномерно прижимаем по краям до момента фиксации. Следим за тем, чтобы уплотнитель оставался на месте.
- Подключаем кабель к сетевой розетке, проводим тестовое включение каждой конфорки.
При использовании столешниц из других материалов:
- Из натурального камня. Вырез выфрезеровывается по размеру панели. Пружинные зажимы закрепляем на двухсторонний скотч.
- Из стекла, массива дерева. Устанавливаем варочную панель в вырезе с помощью деревянных планок.
Ширина нижнего шкафа должна быть не меньше размера внутреннего выреза в столешнице. Это позволит снять нижнюю часть изделия для ее технического обслуживания.
Установка газовых варочных панелей в столешницу идентична электрическим моделям. Вместо пружинных зажимов используют уголки — они включены в комплект.
Типичные ошибки при установке
- Применение неподходящего герметика. Использование герметика неизвестного производства может повредить столешницу из натурального камня. Жаростойкость герметика должна превышать 160 градусов по Цельсию.
- Использование дополнительного уплотнения — силикона, различного клея.
- Несоблюдение безопасного расстояния. Справа и слева от панели соблюдают расстояние в 150 мм до ближайшей стены или предмета мебели. Заднюю сторону панели устанавливают в 5 сантиметрах от стены или стенки шкафа.
- Расположение панели конфорок над холодильником, сушильной, посудомоечной, стиральной машинами.
- Неправильное расстояние между конфорками и вытяжкой. Безопасное расстояние указано в руководстве пользователя к вытяжке.
Между панелью конфорок и конструкцией из легковоспламеняющегося материала необходимо расстояние в 600 мм. Ими могут быть кухонные шкафы, полки из ДСП, древесных материалов.
Как правильно подключить духовой шкаф и варочную панель
Электрическую цепь для подключения духового шкафа и варочной панели оснащают распределительными устройствами:
- УЗО. Устройство защитного отключения — рекомендованный способ защиты от утечки.
- Предохранители с плавкими вставками.
- Резьбовые автоматические предохранители.
- Линейный защитный автомат типа «B» или «C».
Технику подключают к сети кабелем типа H05VV-F с ПВХ-изоляцией и подходящим поперечным сечением, которое зависит от модели прибора. Параметры подключения указаны в типовой табличке руководства пользователя и на фронтальной раме духового шкафа при открытии дверцы.
При подключении газовой варочной панели к системе газоснабжения:
- Подключение производит только квалифицированный технический специалист. Он обязан иметь допуск соответствующего предприятия газоснабжения.
- Место подключения газа располагают так, чтобы запорный вентиль был доступен и виден.
Все газовые конфорки Miele имеют коническую резьбу ½ для подключения двумя способами:
- стационарным;
- гибкой подводкой с максимальной длиной в 2000 мм.
Гибкая подводка и сетевой кабель не должны соприкасаться с горячими элементами плиты. Это создает опасность для жизни и здоровья пользователя. По завершении подключения производится проверка всех конфорок:
- при слабом горении — пламя не гаснет при резком повороте переключателя из режима сильного пламени;
- при сильном горении — пламя горит с ярко выраженной серединой.
Типичные ошибки при подключении
- Использование кабеля неподходящего сечения или типа. Следует использовать только рекомендованный ПВХ-изолированный кабель 05VV-F.
- Подключение прибора к сети без заземления. Приводит к угрозе поражения электрическим током.
- Использование переходных устройств, переделанных вручную штепсельных вилок.
- Подключение духового шкафа и варочной панели без специальных знаний. Неправильный расчет сечения кабеля и несоблюдение правил безопасности создают риск для жизни и здоровья. Монтаж должен быть произведен квалифицированным специалистом-электриком.
- Соединение проводов на «скрутке». При необходимости используют винтовые клеммники.
- Самостоятельное подключение к газоснабжению.
Для подключения применяют отдельный автомат УЗО. Кабель после встраивания прибора не должен соприкасаться с подвижными деталями кухонных элементов, подвергаться механическим нагрузкам.
Выбрать варочную панель
Получайте подборку новых статей на электронную почту
Цена подключения варочной панели в Москве
Подключение варочной панели на YouDo
Квалифицированные мастера Юду предлагают профессиональное подсоединение кухонного оборудования, стоимость подключения варочной панели и духового шкафа в Москве указана в прайсе на сайте. Электрики имеют большой опыт работы, а во время установки используют долговечную электропроводку и современное оборудование. Они качественно вмонтируют духовой шкаф в столешницу с учетом технических параметров прибора. Установка встроенной электрической плиты не займет много времени. Длительность монтажа зависит от модели и габаритов кухонной поверхности.
Мастера сервиса производят установку варочных панелей от всех производителей: AEG, Ariston, Bosch, Electrolux, Gorenje, Hansa, Siemens, Zanussi, ARDO, BEKO, Candy, Gefest, Indesit, Kaiser, Korting, Samsung, Smeg и другие.
Полный спектр услуг и цены на них
Частные специалисты и профессиональные электрики сервисных центров, зарегистрированные на Юду, недорого произведут установку зависимого и независимого кухонного оборудования. В прайсе на сайте указана ориентировочная стоимость подключения варочной панели и духового шкафа. Сколько стоит монтаж встроенной индукционной поверхности опытные мастера Юду сообщат при личном общении.
Цены на услуги специалиста в Москве зависят от таких показателей:
- производитель варочной панели
- срочность подключения
- модель плиты
- стоимость и количество электропроводки, используемой для подсоединения к щитку
- тип УЗО при подключении
При заполнении заявки на Юду вы сможете указать приемлемые цены на услуги электриков. Установленная стоимость должна соответствовать средним расценкам на профессиональное подсоединение варочной поверхности к щитку любой мощности.
На расценки также повлияет необходимость предоставления дополнительных услуг, к ним относится:
- демонтаж любых кухонных приборов
- ремонт электроплиты (замена блока питания, сетевого шнура, смена варочной панели и других элементов прибора)
- плановая диагностика бытовой техники с полной разборкой системы
- выпил столешницы под плиту
Для монтажа специалисты по доступной цене предложат долговечные УЗО, щитки, электрокабели и сетевые шнуры.
Преимущества работы с опытными профессионалами Юду
Частные специалисты и представители мастерских, публикующие объявления на Юду, недорого и в короткие сроки произведут установку варочных панелей с учетом мощности розетки. Монтаж бытовой техники квалифицированные электрики осуществят в соответствии с фабричными рекомендациями по подключению. Заказать услуги профессионалов Юду вы сможете в любой день недели. Специалисты работают в праздничные и выходные дни.
Преимущества установки плиты от опытных мастеров Юду:
- при подключении электрики учтут размеры кухни и габариты плиты, благодаря чему вам будет удобно готовить на варочной поверхности
- специалисты работают круглосуточно, также они могут недорого установить плиту в день подачи заявки
- все этапы монтажа мастера выполнят аккуратно и профессионально, благодаря чему не повредят столешницу и корпус прибора при подключении
Электрики, публикующие объявления на Юду, предлагают доступную стоимость подключения варочной панели и духового шкафа в Москве.
Подключение варочной панели и духовки к одному кабелю питания
Варочные панели постепенно, но уверенно вытеснили обычные кухонные плиты, став популярными и востребованными бытовыми приборами. Сегодня поговорим о том, как правильно подключить варочную панель к электросети. Сразу же оговоримся, что будем разбираться не только с электрическими и индукционными моделями. Обязательно остановимся и на газовых, потому что они также предполагают вариант использования от электросети.
Варочная панель – неизменный атрибут в интерьере кухни
Задача
Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.
Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.
Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.
Электромонтаж варочной панели
Инструкция по непосредственному электромонтажу предусматривает следующую очередность:
- Прокладка электрокабеля от щита.
- Подключение розетки.
- Установка автоматического выключателя и присоединения провода.
- Подключение гибкого кабеля к электроплите.
- Присоединение к концу удлинительного кабеля вилки.
- Непосредственное включение и проверка работоспособности.
Советы специалистов
Видео — Как подключить варочную панель к электросети
Как поставить розетку — пошаговая инструкция
Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.
Выводим силовой кабель
Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.
Зачищаем провода
Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.
Разводим провода строго по своим местам
Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.
Монтаж розетки
Установка автомата в электрощит
Цены на электрощитки
Электрощиток
Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.
Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.
Установка автомата в щите
Подсоединение вилки

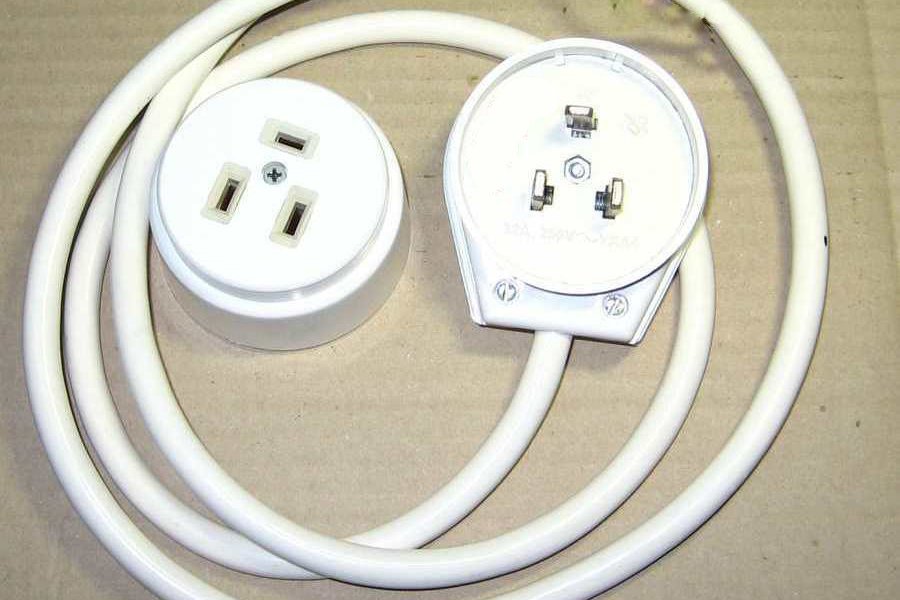

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.
Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.
В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.
Монтаж вилки для 1-фазной линии
Коммутация провода
Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

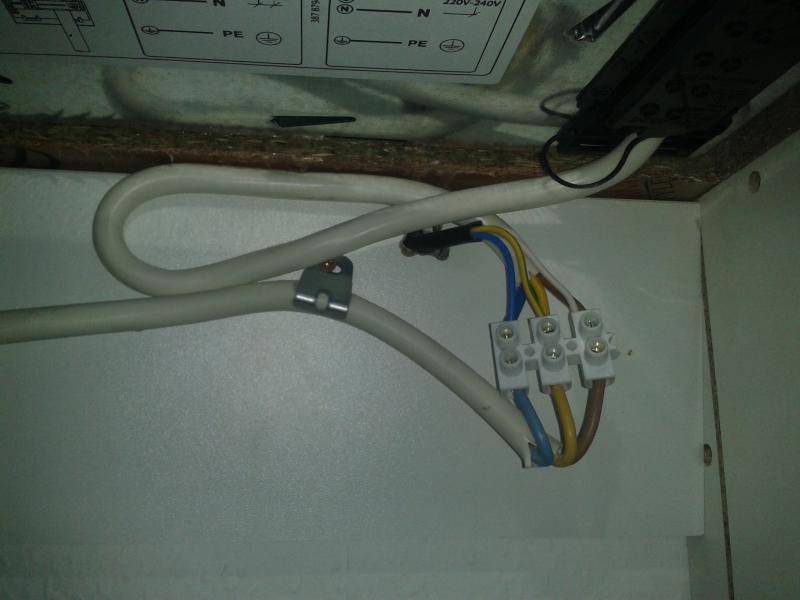

Монтажная коробка на обороте панели
Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.
Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.
Однофазное подключение обычной и индукционной панели
Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.
Распространенная схема подключения
Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.
Принцип расположение перемычек
Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.
Монтаж ВП Bosch
Цены на модельный ряд кухонных варочных панелей Bosch
Кухонные варочные панели Bosch
Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.
Однофазное подключение плит Bosch
Подключение ВП Hansa, Electrolux и Zanussi
Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.
Шнур Electrolux
Цены на модельный ряд кухонных варочных панелей Electrolux
Кухонные варочные панели Electrolux
Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.
Установка встраиваемой электроплиты к 380В
Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.
Трехфазное электромонтажное оборудование
Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.
Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.
Планируйте свои покупки
Давайте подумаем, как разумный человек будет покупать духовку и панель.
Вариант 1. Есть проводка нет бытовых приборов
На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.
Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.
- Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
- Если дом не старше 2001 года, то жилы будут медные;
- Если дом старой постройки, то жилы будут алюминиевые.
Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.
Подготовительный этап установки панели
Перед монтажом варочной панели нужно установить подходящую по мощности розетку
Идею установки варочной поверхности конструктивно рассматривать на этапе проектирования разводки электроснабжения. Это позволяет подобрать соответствующую по мощности модель, провода, проштробить отдельный канал под кабель, установить нужную розетку. Покупке предшествует анализ проводки в доме или квартире. Кухонная электропанель на месте старой плиты создаст череду трудностей. Проводка в доме или квартире выдерживает свою максимально допустимую величину мощности одновременно включённых приборов. У малометражек типа «хрущёвка» — это 5,5 кВт. Выбор электроприборов может быть ограничен линейкой малой мощности.
Программа индуктивного оборудования в состоянии самостоятельно урезать нагрев части конфорок. Приготовление пищи станет затяжным, панель лишится главного козыря — скорости нагрева. Если нет уверенности в стабильности сети электроснабжения, избегайте плит с сенсорным управлением. В условиях пониженного или прыгающего напряжения они поведут себя капризно.
При отсутствии базовых умений в электромонтаже доверьте подключение профессионалам. Несоблюдение чётких инструкций и правил безопасности повлечёт разрушительные последствия.
Расчет мощности
Расчет мощности проводится по рекомендациям проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.
Как видим по таблице сечений и мощности:
Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:
- Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
- Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
- Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
- Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.
Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.
Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.
Отличие независимого духового шкафа от встроенного
Большинство квартир оснащены духовым шкафом и варочной панелью, пригодными для готовки продуктов питания. Печи условно делят на независимые и встроенные. У них есть различия в механизмах и монтаже. Это важные моменты при выборе оборудования.
Встраиваемые электропечи обычно встраиваются в отведённое место. Электроплиту располагают только над самой печью, так как у них одна система питания и регулировки. Вместе они создают комплекс. У плиты нет кнопок, и её режимы невозможно регулировать. Конфорки не смогут функционировать без блока управления на духовом шкафу. Для подключения духовки применяют электрические фидеры, работающие от центральных электросетей. На рынке большой выбор различных моделей встроенных духовок. Определившись с комплектованием и функционалом, можно с лёгкостью подобрать хороший прибор.
Со временем встроенные поверхности стали замещать независимыми бытовыми печами, которые легки в использовании и просты в размещении. Независимые модели позволяют разместить духовой шкаф в любой точке кухни, независимо от размещения варочной поверхности. Они отличаются тем, что у них есть свои рычаги регулировки. Регулировка может осуществляться путём ручных тумблеров, кнопок и сенсора. Это не зависящие один от другого устройства, что делает их установку проще. Вилка для варочной поверхности обособленная, соответственно, они подключаются к электричеству по отдельности.
Электродуховку и электроплиту можно установить в разных местах кухонного гарнитура, а не друг под другом, как во встроенном варианте. Каждый прибор можно выбрать того производителя, который предпочтительнее, подбирая функционал. Кому-то варочная поверхность вообще не нужна, если регулярно пищу готовят во вспомогательной бытовой технике, а основная готовка ложится на духовой шкаф. В таком случае можно купить поверхность с парой конфорок, что сбережёт финансы. Монтаж запросто можно совершить своими руками.
Практическое подключение варочной панели и духовки к одному кабелю
Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).
При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.
Статья по теме: История электрической плиты и варочных панелей
Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?
Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.
- Средняя мощность панелей в пределах: 3,5-7 кВт.
- Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.
Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.
Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.
Вариант 2. Есть бытовые приборы нет проводки
У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае
- Открываете технические паспорта к приборам и смотрите их максимальную мощность;
- Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
- Сверяете полученный результат с кабелем, имеющимся на кухне;
Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.
Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.
Статья по теме: Установка электрической варочной панели Gefest своими руками
Советы электриков
- Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
- Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
- Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.
Практика подключения
Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.
Вариант 1. Электрических вилок нет
Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:
Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.
Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.
Качественное подключение панели
Безобразное подключение панели
Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.
Барьерная колодка
Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.
Статья по теме: Вентиляция на кухне, виды вентиляции и типы воздуховодов
Можно ли подключать кабель духового шкафа к колодке варочной панель?
У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.
Итог подключения приборов без вилок и розеток
Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.
подключение варочной панели и духовки
Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.
Вариант 2. Электрические вилки (вилка) есть
Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.
В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.
Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.
Как подключить индукционную варочную панель: алгоритм действий
Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.
Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.
Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.
Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.
Для герметизации нужно проклеить прилагаемы производителем уплотнитель
После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.
Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?
Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.
Купите специальную спаренную розетку
Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.
розетка для подключение варочной панели и духовки
Итог подключения с вилками
Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.
С чего начинать
В независимости от того, какой прибор был вами приобретён, его надо установить в столешницу. Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора шкафа для варочной панели.
Последовательность действий по установке варочной панели.
Видео: как своими руками правильно провести установку варочной панели в столешницу
Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель, которая будет находиться в непосредственной близости к плите.
Индукционные плиты
Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.
- Для подключения варочной панели можете использовать провод ПВС подходящего сечения.
- Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
- Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим. Подождите с затягиванием винтов.
- Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её. Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.
- Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
- Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
- Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.
Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.
В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.
Также читают:
Индукционная панель: подключение по шагам
Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

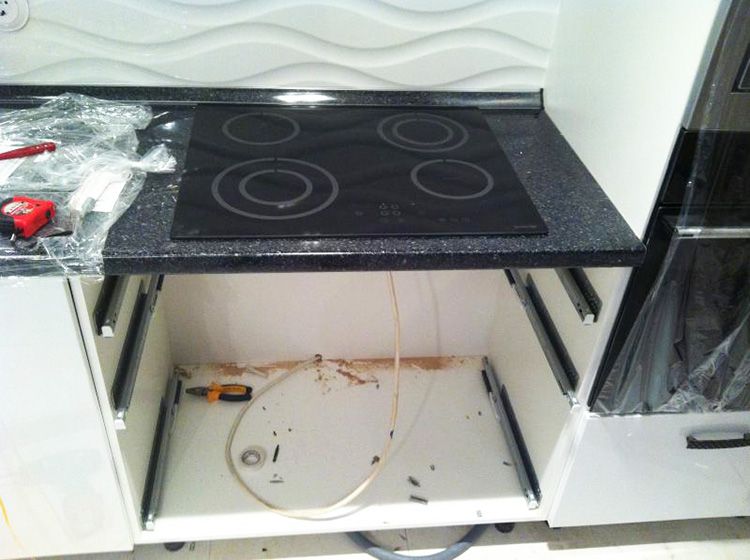

Фото: монтаж индукционной панели
Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.
Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.
Схема подключения варочной панели
Шаг 3. Соединяем шнур и клеммы.
После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.
Соединение с клеммами
Шаг 4. Удалить медную пластинку.
Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.
Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.
Шаг 5. Подключите провода.
Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.
Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.
Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.
Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.
Провода для варочной панели
Шаг 6. Затянуть кабель питания.
После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.
Шаг 7. Включение индукционной панели.
После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.
Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.
Выбор приборов
Мощность почти всех моделей поверхностей составляет от 5 до 7 кВт. При установке более мощных панелей, необходимо использовать розетки для варочной панели с током в 32 А. Что касается кабеля, то при токе в 16 А, нужно использовать медный кабель с сечением 2,5 мм2, при токе в 32 А – 6 мм2. Чтобы облегчить выбор, необходимого сечения кабеля, вы можете воспользоваться следующей таблицей:
Выбор сечения кабеля
Кроме этого, соединение можно провести в клеммной коробке. Данный способ является более надёжным, но для отключения варочной панели необходимо отключать рубильником на УЗО или автомате.
Розетки и вилки для подключения
Статья по теме:
Индукционная варочная панель: плюсы и минусы. Даже обычную газовую плиту можно заменить. Так, всё популярнее становится индукционная варочная панель. Про её плюсы и минусы, нюансы выбора читайте в статье.
Схемы электрических плит | Электрика
Существует множество различных комбинаций плит, которые можно использовать на современных кухнях. Есть газовые плиты в сочетании с электрическими духовками или электрическая духовка и плита, или вы можете получить плиту, которая работает только от газа, но требует электричества, чтобы заставить ее работать, потому что у нее есть духовка с вентилятором. Часто даже газовая плита требует подачи электроэнергии для работы системы розжига. Для одиночной электрической духовки мощностью до 3 кВт ее обычно можно подключить к трехконтактной вилке и подключить к розетке за корпусом духовки.Газовые плиты также могут быть подключены таким образом, хотя предохранитель для газовой плиты будет иметь значительно меньшую силу тока, чем у электрической духовки мощностью 3 кВт.
Перед работой с любой электрической цепью вы должны убедиться, что она правильно изолирована и не может быть случайно включена. Пожалуйста, прочтите статью о процедурах безопасной изоляции, прежде чем выполнять какие-либо работы с электричеством. Если вы не уверены на 100% в том, что делаете, обратитесь к квалифицированному электрику.Строительные нормы постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если вы сомневаетесь, сначала проверьте! |
Радиальная цепь плиты начинается от блока потребителя, провод должен быть достаточно толстым, чтобы проводить необходимое количество электроэнергии для прибора, и провода должны быть проложены в разрешенных зонах (если вы не уверены, какой толщины проводов, затем проконсультируйтесь с квалифицированным электриком, разнообразие может быть применено к плитам, но не к душевым кабинам). Затем провод идет к двухполюсному разъединителю с неоновым индикатором (это называется CCU или блоком управления плитой). Этот выключатель ни в коем случае нельзя размещать непосредственно над прибором, он должен находиться в пределах 2 метров от прибора. Часто прибор подключается непосредственно к центральному блоку управления, но нередко можно увидеть приборы, подключенные к блоку подключения, который находится под кухонной столешницей (это значительно упрощает замену прибора).
Здесь вы можете увидеть типичное расположение отдельно стоящей электрической плиты.Обратите внимание, как провод идет от потребительского блока к CCU (блоку управления плитой), затем к блоку разъемов и, наконец, к прибору.
Контур плиты может питать два или более кухонных приборов, если все они установлены в одном помещении. Один переключатель может использоваться для управления обоими устройствами, если он находится в пределах 2 метров от обоих устройств.
Если вы устанавливаете контур плиты из новой, то вам необходимо выбрать CCU (блок подключения плиты). Они доступны с розеткой или без нее, предпочтительно получить ту, у которой нет розетки, поскольку электрические плиты (особенно духовки) печально известны утечкой на землю.Это означает, что в идеале плита / духовка должна быть подключена к стороне потребительского блока, не защищенной УЗО, иначе может произойти ложное срабатывание. Если у вас есть плита с розеткой, то плита должна быть подключена к защищенной RCD стороне потребительского блока!
Здесь у нас есть CCU из сатинированной нержавеющей стали, который сочетается с фартуком и другими розетками на кухне.
Можно ли установить индукционную варочную панель над духовкой?
Если вы, как и я, живете в мегаполисе, то, скорее всего, у вас везде ограниченное пространство, в том числе и на кухне.
Если у вас есть индукционная плита или духовка, и вы хотите знать, можно ли установить индукционные варочные панели над духовкой, ответ положительный .
Вы можете установить индукционную варочную панель (или даже электрическую или газовую варочную панель) над настенными духовками. В некоторых случаях вы также можете найти модели, в которых в настенной духовке есть место для установки над ней индукционной варочной панели (со всеми электрическими крючками). В других случаях вы легко установите варочные панели над настенными духовками.
Что я бы посоветовал, так это то, что хорошей идеей будет приобрести оба устройства у одного и того же производителя и провести проверку на месте у компании, чтобы обеспечить идеальное соответствие и оба они могут работать с превосходными характеристиками.
Иногда бывает так, что из-за двух разных фирм, одна с индукцией, а другая с духовкой, не бывает хорошей подгонки.
Легко обратиться к тому же производителю, который сделает вырез в стене для индукционной печи.
Эта тенденция установки индукционной плиты над духовкой набирает большую популярность в модульных меблированных кухнях.
Преимущество индукционной печи над духовкой
Индукция над духовкой выглядит очень элегантно и красиво. Вы можете спроектировать таким образом, чтобы гранит и носок оставались внизу.
Носок представляет собой углубление, встроенное в нижнюю часть шкафа, который стоит на полу. Он предназначен для того, чтобы люди могли стоять близко к шкафу, не задевая его пальцами ног.
Обычно он имеет только 3 дюйма в глубину и около 3 с половиной дюймов в высоту.
Лучше установить индукционную духовку над стеной, чем покупать плиту. Преимущество в том, что настенная духовка обладает большей функциональностью, чем плита с паром, двойной конвекцией и управляемым приготовлением.
Как индукционная печь, так и духовой шкаф обеспечивают разнообразие блюд, приготовленных по-разному, чтобы удовлетворить потребности всех членов семьи и друзей.
Что нужно для установки индукционной печи?
Индукционная варочная панель встроена в столешницу и соединена с отдельной настенной духовкой.
Требуется вырез в столешнице, чтобы варочная панель могла опускаться в отверстие.
Устанавливаемые индукционные варочные панели обычно имеют размеры 30 дюймов и 36 дюймов.
Если ваше пространство еще меньше, выберите 24-дюймовую варочную панель с 24-дюймовой настенной духовкой. Обратите внимание, что для 24-дюймового диапазона существует очень ограниченный раздел.
Некоторые компании предъявляют определенные требования к пространству или промежутку между ними и другими спецификациями. Которые, если вы не будете следовать, они аннулируют гарантию.
Просмотрите различные индукционные варочные панели. Некоторым требуется небольшое пространство около 2-3 дюймов, в то время как некоторым требуется большое пространство около 6 дюймов для вентиляции.
Допуск для индукции подходит не для всех марок.
Как я уже говорил, придерживайтесь одного и того же производителя. Они подойдут к вырезу для вашей индукционной варочной панели.
Обязательно снимите мерки, чтобы точно знать требуемые размеры. Размеры должны быть одинаковыми.
Один и тот же производитель или другой производитель, рекомендуется вызвать монтажную бригаду для проверки объекта.
№Это поможет вам инвестировать в индукционную варочную панель и обеспечит бесперебойную установку индукционной плиты над настенной духовкой.
У компании GE есть целый список варочных панелей, одобренных для установки над настенными печами!
Контрольный список и установка- Область непосредственно над индукционной варочной панелью является горячей зоной. Убедитесь, что на участке нет легковоспламеняющихся предметов, таких как дерево, обои, штепсельные розетки или электропроводка.
- Если вы хотите установить вытяжку над варочной панелью. Он должен находиться на расстоянии не менее 75 см от варочной панели.
- В пределах досягаемости индукционного прибора должна находиться подходящая точка подключения с полным набором винтов и кабельным зажимом
- Если у вас ранее была газовая плита над духовкой и вы заменяете ее индукционной, убедитесь, что газовая труба закрыта дипломированный газовик.
- Внимательно прочтите руководство по установке и пригласите для установки механика производителя или уполномоченного специалиста. Держите наготове все необходимое оборудование/инструменты, упомянутые в руководстве для установки.
- Проверьте в руководстве по установке подходящее вентиляционное пространство, необходимое для индукции.
- Вырез в столешнице должен соответствовать размеру модели индукционной плиты. Чтобы увидеть номер модели, переверните индукционную плиту вверх дном и проверьте паспортную табличку.
- Вырез должен быть на расстоянии не менее 60 см от задней стенки, а толщина должна быть около 20 и 50 мм.
- Минимальная глубина около 600 мм.
- Минимальное расстояние 2 дюйма от выреза до боковой стенки слева и справа. Максимальный зазор зависит от индукционной компании.
- Рекомендуется установить разделительную пластину между плитой и духовкой для облегчения циркуляции воздуха. Расстояние по вертикали отличается у разных производителей. GE рекомендует 12 дюймов
- В зависимости от производителя для фиксации или крепления индукционной плиты можно использовать крепежные скобы или герметики. Следуйте инструкциям к письму.
- Аккуратно опустите индукционную варочную панель в вырез рабочей поверхности и плотно вставьте ее в нужное положение. Если есть кронштейны, они защелкнутся с помощью зажимов. Некоторые компании, такие как Whirlpool, работают по этой системе.
- Такие компании, как GE, используют винты корпуса с зажимами для удержания варочной панели в нужном положении.
- Вскипятите воду в кастрюле, чтобы проверить нормальную работу каждой конфорки.
- Перепроверьте руководство на наличие дополнительных шагов, которые могут потребоваться для настройки и ввода в эксплуатацию в конце установки.
- Помимо чтения руководства по установке, прочтите также руководство пользователя. Здесь вы можете прочитать о функциях, безопасности и советах по использованию для получения дополнительной поддержки и информации о продукте.
Позвольте мне также очень кратко упомянуть, почему вы должны выбрать индукционную варочную панель?
Вот некоторые преимущества использования индукционных варочных панелей
Это энергоэффективноИндукционное приготовление пищи является энергоэффективным, поскольку энергия не тратится впустую на нагрев горелки или элемента, а затем емкости.Вместо этого вся энергия уходит прямо в посуду.
По данным британского торгового журнала «Caterer», когда человек использует индукцию, более 90% каждого фунта, потраченного на энергию, уходит прямо в кастрюлю.
Время эффективно
При включении питания нагрев происходит почти мгновенно. Горшок и все, что в нем находится, нагревается молниеносно. Время, необходимое для приготовления пищи, на индукционных варочных панелях на 50 % меньше.
Воду можно довести до кипения всего за 90 секунд. Он очень быстро нагревается и остывает.
Точно
Индукционная плита очень отзывчива. Силу электромагнитного поля можно легко контролировать.
Это означает, что можно точно контролировать температуру. Может потребоваться время, чтобы привыкнуть к приготовлению пищи без наблюдения за пламенем или элементом, но с практикой вы сможете точно знать, какую температуру следует использовать для достижения отличных результатов.
Кроме того, индукционные варочные панели хорошо сочетаются с уровнем комфорта благодаря простоте использования.
Существует множество функций безопасности, которые предотвращают пережаривание, подгорание, ненужную трату энергии, блокировку от детей и т. д.
Легко чистить
Благодаря плоской поверхности индукционные варочные панели очень легко чистить (особенно по сравнению с газовыми варочными панелями).
Независимо от того, сколько вы пролили, все, что вам нужно, это влажная ткань или мягкая губка, чтобы вытереться.
ЗаключениеИндукционные варочные панели, устанавливаемые над духовкой, имеют свои преимущества и вносят большое удобство и разнообразие в приготовление пищи.На данный момент он довольно популярен, и многие предпочитают именно его.
Просто имейте в виду, что при установке также могут возникнуть ошибки, и, если возможно, лучше всего получить печь и индукцию от одного и того же производителя, чтобы они установили их для вас.
Вы также можете посетить объект, чтобы убедиться, что у вас достаточно места для установки духовки и варочной панели.
Хотя для установки может потребоваться немного больше усилий, уверяю вас, оно того стоит.
Вам также могут понравиться следующие статьи:
Как подключить варочную панель к 2-3 фазам |
Для подключения варочной панели к 3-х фазной сети нужен кабель из пяти медных жил сечением 2.5 мм2 Обычно на кухне используется плита. Подключается достаточно просто – вилка вставляется в розетку. Но сама плита занимает слишком много места, она незаменима, если кухня маленькая, и поэтому многие покупают только самую важную часть плиты – варочную панель. Встроенной варочной панелью сегодня сложно удивить, но своими руками связать ее вполне реально.
Нюансы подключения варочной поверхности
Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло непосредственно дну подаваемой посуды, не нагревая стеклокерамическую панель.Варочные панели различаются по типу источников тепла (нагрева).
Разметка – важнейший этап работ, связанных с установкой варочной панели
Итак, есть 3 типа панелей:
- Электрический;
- Газ;
- Индукция.
Дно специальной посуды является необходимым элементом работы панели, с его помощью формируется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, расположенной под стеклом варочной панели. Ток, двигаясь по дну посуды, соприкасаясь с ним, нагревает поверхность, соответственно нагретая поверхность дна затем нагревает пищу внутри посуды.
Тепло практически не теряется, КПД высокий.
Электричество в связи с этим экономится, так как время разогрева блюд быстрое, соответственно еда готовится быстро. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенным недостатком является обязательное наличие специальной посуды.Кроме того, людям с кардиостимуляторами рекомендуется не приближаться на полметра ближе к панели, из-за наличия магнитных волн может пострадать столь важный для жизнедеятельности прибор.
Варочная панель устанавливается без перекоса, то есть ровно фиксируется крепежом, может крепиться саморезами или шурупами. Перед установкой следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель будет перегреваться. Если дома есть посудомоечная машина, то устанавливать над ней конструкцию не рекомендуется. Также запрещена установка в стену к стене – необходимо соблюдать расстояние в пару сантиметров. Под панелью тоже есть место.
Инструмент для подключения газовой плиты
Работа с газом всегда опасна, поэтому подключение панели лучше доверить специалисту, но все же, при соблюдении техники безопасности, можно подключить самостоятельно.
Перед началом работ по подключению варочной панели необходимо осмотреть само устройство
Для работы потребуется:
- Измерительное устройство;
- Карандаш;
- Герметик;
- Разводной ключ;
- Увидел дерево;
- Газовая обмотка;
- Стальной шланг.
Очень важно выбрать шланг перед работой. Важно соблюдать осторожность при осмотре шланга. Он не должен быть с перегибами или какими-либо другими дефектами. С таким шлангом сертификат обязателен. Следующий шаг – вырезание столешницы по размеру панели. Здесь опять же все должно быть тщательно взвешено. Необходимо уделить внимание подбору места – оно должно быть проветриваемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.
Края обрезаны, столешницы обработаны герметиком для влагостойкости.
Сама газовая плита проверяется перед установкой. Не должно быть видимого дефекта в виде повреждений или каких-либо других недостатков. Если ничего не найдено, можно продолжить установку. Панель устанавливается в подготовленную столешницу. Газовый шланг подключается к крану газопровода, необходимо использовать обмотку во избежание утечки. Другой конец шланга должен быть подключен к панели. Панель может иметь 2 входа. Второй вход предназначен для баллона или баллонного устройства.

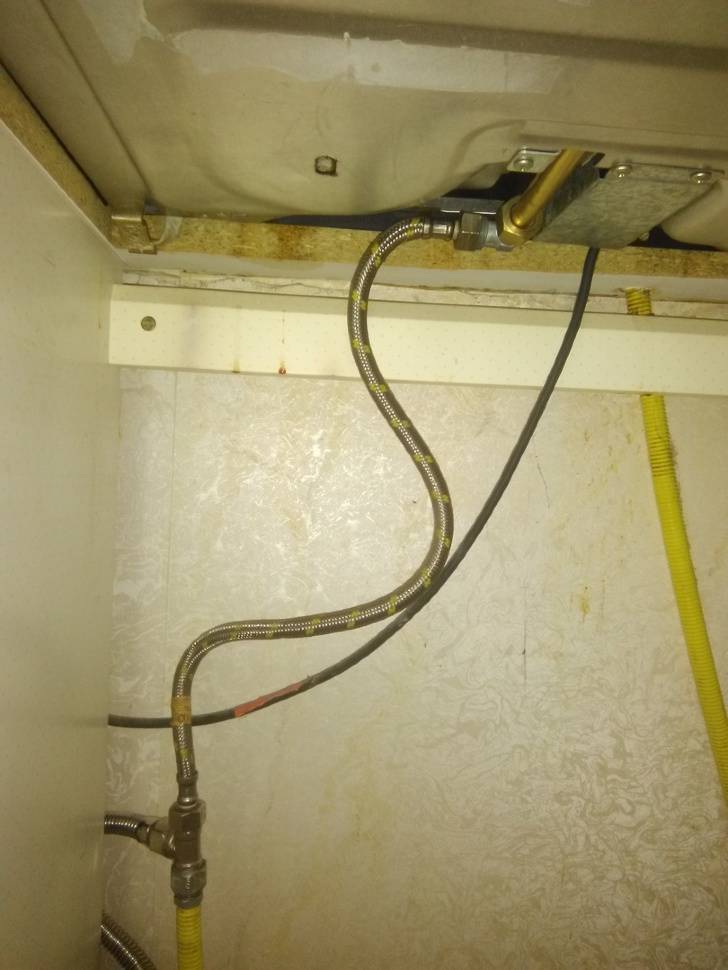

Для проверки правильности установки шланга необходимо запустить газ. Запаха быть не должно, но предварительно смажьте шланг по всей длине и место фиксации мыльным раствором. Если запаха и мыльных пузырей нет, значит, все в порядке. Подключить саму панель несложно. Поочередно включать горелки (подождать около минуты, пока выйдет весь воздух), а затем проверить горелки.
Шланг предпочтительно использовать длиной до 3 м, ни в коем случае не допускается соединение нескольких шлангов.Перенос плит необходимо согласовывать с газовыми службами. При подключении к газу ни при каких условиях нельзя проверить наличие течи с помощью близлежащего костра — это может быть смертельно опасно.
Соединение жгута электропроводки
Варочная панель, работающая от электричества, подключается к линии, выдерживающей силу тока до 40 А, и имеет надежное заземление. При подключении можно встретить 2 типа розеток – трехштырьковую и четырехштырьковую. Если на конце кабеля уже есть вилка для розетки с 3 или 4 контактами, то его несложно подключить самостоятельно.А вот для подключения к сетевому кабелю при отсутствии вилки нужно обладать рядом знаний. Например, если от панели отходит четырехжильный кабель, а проводов для питания в комнате всего 3, соответственно на панель требуется подключение 2-х фаз, а в квартире только одна.
При подключении проводки электроплиты концы проводов заканчиваются хомутами, их можно залужить и свернуть в кольцо
Технология в этом случае будет следующая:
- Нужно от варочной панели скрутить вместе 2 провода — один из них черный, другой коричневый.
- Затем их следует подключить к фазе, то есть фазному проводу, который выходит из стены.
- Синий кабель нейтральный, соединяется с нулем, то есть нулевым питающим проводом.
- Должно быть 2 одинаковых по цвету провода. Эти провода заземлены, они желто-зеленого цвета. Эти желто-зеленые кабели необходимо соединить друг с другом.
Может ситуация, то все 3 провода одного цвета. В этом случае вам понадобится мультиметр.С его помощью определяют ноль, фазу и заземление проводника. Провода должны быть изолированы. Из этого также следует, что, когда у вас есть вилка, убедитесь, что провода питания и контакты, которые содержит розетка, соответствуют друг другу. В этом также поможет мультиметр.
Если есть необходимость, то провода поменять местами — это не должно вызвать затруднений.
Также необходимо обратить внимание, что при подключении к сети следует позаботиться о том, чтобы корпус панели был заземлен.В комплекте к панели обычно прилагается заземляющая шина, которую следует соединить с заземляющим проводом квартиры.
Схема самостоятельного подключения варочной поверхности
Одна фаза подключения – стандартное питание 220В. В варочной панели 6 — 3 фазы, 2 нейтрали и 1 заземление соответственно. Поэтому если в доме всего 2 провода, то нужны будут перемычки.
Встраиваемая варочная панель подключается к отдельной линии с розеткой, способной выдерживать ток от 32 до 40 А, и обеспечивать надежное заземление
Есть 3 вида схем:
- С однофазным подключением;
- С двумя фазами подключения;
- С тремя фазами подключения.
Для 3-х бытовых проводов контакты панели должны быть объединены, как уже было описано: нули вставлены, фазы соединены между собой и проводами заземления. Для подключения к трехфазной сети необходимы медные провода и перемычка, которая работает в ноль. Провода присоединяются к вилке с розеткой без права запутывания. Сверху ноль, посередине провода фаз, снизу заземление. При наличии 4-х фазной проводки одна из них не применяется к вилке.
Как подключить варочную панель самостоятельно (видео)
Варочная панель дома – это определенные преимущества, которых можно добиться, правильно все подключив. Работа панно доставит радость владельцу, соблазнившемуся уроком бытовой физики.
Установить новую плиту — Совершенство, качество, надежность
Установить новую плиту — Совершенство, качество, надежностьВсе наши инженеры сертифицированы по газовой безопасности и обладают полной квалификацией для установки газовых и электрических бытовых приборов, а также имеют опыт установки приборов всех ведущих производителей. Базируясь в Северном Лондоне, мы находимся в идеальном положении, чтобы охватить целый ряд районов в Лондоне и его окрестностях, включая близлежащие округа. Это гарантирует, что мы прибудем своевременно и предоставим дружелюбное и эффективное обслуживание. во всем, от цитаты до завершения. Мы предоставляем услуги по установке по очень разумным ценам, с четкой ценой и без скрытых дополнений.
Мы команда квалифицированных газовых инженеров и электромонтажников, которые специализируются на установке электрических плит, варочных поверхностей, духовых шкафов и кухонной техники.Мы ежедневно устанавливаем кухонную технику, и в результате имеем установлены сотни машин и плит от всех основных производителей на рынке. Мы в курсе всех действующих правил, касающихся установки плит, и стремимся предоставлять первоклассный сервис.
Наши услуги по установке кухонных плит охватывают обширную территорию, включая Северный Лондон и близлежащие графства Эссекс, Хартфордшир и другие районы. Для получения дополнительной информации о областях, которые мы охватываем, щелкните вкладку местоположения в верхней части страницы.Вы также можете задать нам любые вопросы через вкладку «Свяжитесь с нами», и мы будем рады помочь вам с любым советом, будь то ценообразование или вопросы о продукте.
Наши услуги включают:
- Отдельно стоящие газовые плиты
- Установка газовой плиты
- Установка газовой плиты
- Электрические плиты — керамическая и индукционная
- Электрические духовки — одинарные и двойные
- Отдельностоящие электрические плиты
- Плиты кухонные газовые и электрические
- Двухтопливные плиты
- Стиральные машины — отдельно стоящие и встраиваемые
- Отдельностоящая и встроенная посудомоечная машина
- Холодильник с морозильной камерой, отдельно стоящий и встроенный
- Любые необходимые ремонтные работы
Устанавливаем газовые, электрические и двухтопливные плиты всех ведущих производителей. Наша услуга по установке газовой плиты включает в себя новый шланг, предохранительную цепь и испытание на герметичность в стандартной комплектации.
Мы устанавливаем все типы газовых и электрических духовых шкафов, включая одинарные, двойные, встраиваемые и встраиваемые, с опытом работы со всеми ведущими брендами. Монтаж включает испытания на газонепроницаемость и электрические испытания.
Наша услуга по установке газовой плиты включает в себя замену труб, где это необходимо, и резку столешниц для установки более крупных приборов.Как и во всех наших услугах, будет проведен тест на герметичность.
Наши услуги по установке электрических варочных панелей включают в себя замену трубопроводов, где это необходимо, и резку столешниц для установки более крупных приборов. Наши услуги по установке также включают в себя все необходимые электрические испытания.
Мы можем установить различные отдельно стоящие/встроенные стиральные машины, включая машины с фронтальной загрузкой, машины с вертикальной загрузкой, а также стирально-сушильные машины.Наши услуги по установке включают в себя все проверки безопасности, чтобы гарантировать отсутствие потенциальной утечки.
Мы предоставляем услуги по установке отдельно стоящих/встроенных посудомоечных машин, которые обеспечивают эффективную работу машины. Мы проверяем, чтобы электрические и водопроводные соединения в доме были безопасными, и удостоверяемся, что нет возможности утечек.
- Зарегистрированные инженеры по газовой безопасности
- Дружелюбное и профессиональное обслуживание
- Опыт работы со всеми марками и моделями
- Конкурентоспособные цены — никаких скрытых платежей и дополнительных услуг
- Все приборы введены в эксплуатацию и продемонстрированы после установки
- Гарантия на все работы
Наши обзоры
Посмотреть больше отзывов Посетите нашу страницу в Facebook
Услуги по установке духовых шкафов, варочных панелей и плит в Herts & London
Мы команда квалифицированных газовых инженеров и электромонтажников, которые специализируются на установке газовых и электрических плит, варочных поверхностей и духовых шкафов. Большинство инженеров-газовиков и электриков концентрируются на крупных работах, таких как установка и ремонт котлов, а кухонные приборы — это разовая работа, которая может возникать время от времени. Не мы. Мы ежедневно устанавливаем кухонное оборудование, и в результате лично установили сотни плит, духовых шкафов и варочных панелей от всех основных производителей на рынке. Мы в курсе всех действующих правил, касающихся установки плит, и стремимся предоставлять первоклассный сервис.Наши услуги по установке кухонных плит охватывают обширную территорию, включая Северный Лондон и близлежащие графства Эссекс, Хартфордшир и другие районы.
Для получения дополнительной информации о областях, которые мы охватываем, нажмите здесь. Если места вашего проживания нет в списке, позвоните нам, скорее всего, мы все равно это покроем.
Благодаря тому, что мы специализируемся на установке плит, духовок и варочных панелей, мы знакомы со всеми основными брендами, доступными прямо сейчас в Великобритании. В результате мы можем дать рекомендации и избежать каких-либо проблем. Не уверены, что заказанная вами плита подойдет для вашей кухни? Беспокоитесь о соблюдении правил? Позвоните нам, и мы с радостью проконсультируем вас по любым возможным проблемам. Некоторые из брендов, с которыми мы работаем, включают Hotpoint, Zanussi, Indesit, New World, Stoves, Belling, Bosch, Neff, Cannon, AEG и многие другие.
Наши услуги включают в себя;
- Отдельно стоящие газовые плиты
- Установка газовой плиты
- Установка газовой плиты
- Электрические плиты – керамические и индукционные
- Электрические духовки — одинарные и двойные
- Отдельностоящие электрические плиты
- Кухонные плиты — газовые и электрические
- Двухтопливные плиты
- Любые необходимые ремонтные работы
Цены на установку плиты — сколько это стоит?
Это будет зависеть от того, требуются ли какие-либо ремонтные работы, чтобы убедиться, что все соответствует всем применимым стандартам безопасности, таким как расположение трубопроводов, правильный источник питания или любые другие проблемы, которые иногда возникают. Наши цены значительно ниже, чем у основных британских ритейлеров, таких как Currys, AO и John Lewis, за ту же услугу.
Узнайте, сколько будет стоить установка вашей бытовой техники с помощью бесплатного предложения без обязательств.
ПОЛУЧИТЬ ЦЕНУ СВЯЗАТЬСЯ С НАМИНельзя ли самому установить плиту?
Работа с газом — это ответственная работа, и выполнение работ с газом неквалифицированным или некомпетентным лицом может быть чрезвычайно опасным. В Великобритании запрещено устанавливать газовое оборудование или трубопровод лицом, не являющимся зарегистрированным инженером по газовой безопасности. Самостоятельная установка газовой плиты аннулирует ее гарантию, а в некоторых случаях и страховой полис. Специалисты по газовым плитам серьезно относятся к безопасности наших клиентов, поэтому все газовые работы выполняются в соответствии с нормами и проверяются на герметичность. После установки прибор проверяется, чтобы убедиться, что все предохранительные устройства работают и работают правильно.
Нужна газовая плита, духовка или варочная панель, установленная или подключенная к Dalston Hackney E8?Любая газовая плита, духовка или варочная панель должны быть установлены сертифицированным инженером по газовой безопасности в соответствии с законом, чтобы гарантировать их правильную установку. Закажите установку газовой плиты, духовки или варочной панели в Dalston Hackney E8 онлайн. Что будет делать зарегистрированный инженер по газовой безопасности во время установки вашей газовой плиты, духовки или варочной панели?
Фиксированная цена Установка газовых плит, духовок и варочных панелей, подключение, установка, монтажники, разъединения, монтажники в Dalston Hackney E8 всего от 55 фунтов стерлингов!Закажите подключение или отключение газовой плиты, духовки или варочной панели в Dalston Hackney E8 онлайн Установленные и подключенные плиты, варочные панели и духовые шкафы включают следующие марки: Энтони Уоррал Томпсон, Бауматик, Беко, Буш, Кэннон, Дипломат, Электролюкс, Флавел, Горенье, Хотпойнт, Хигена, Индезит, Моффат, Нефф, Новый Свет, Паркинсон Коуэн, Филипс, Печки, Вирпул, Занусси. Нет ничего проще: чтобы установить газовую плиту, духовку или варочную панель в Dalston Hackney E8 нашим местным зарегистрированным инженером по газовой безопасности, просто позвоните БЕСПЛАТНО по телефону 0800 118 2128, 0203 143 3883 , закажите обратный звонок или, в качестве альтернативы, закажите установку газовой плиты, духовки или варочной панели в Dalston Hackney E8 онлайн. |
Установка кухонной плиты — Appliance City
Итак, вы решили купить кухонную плиту и не знаете, как ее установить? Вот несколько вещей, которые вам нужно учитывать.
- Это НЕ работа, которую можно сделать своими руками.
- Если вы устанавливаете двухтопливную плиту или газовую плиту, они должны быть установлены сертифицированным инженером по безопасности газа (ранее известным как CORGI) в соответствии с правилами газовой безопасности.
- Индукционная плита должна быть установлена квалифицированным электриком в соответствии с нормами IEE.
- Вы можете установить плиту на кухне или в помещении открытой планировки, в котором есть кухня.Помещение должно быть хорошо освещено, без сквозняков и с достаточным притоком воздуха.
Как установить кухонную плиту?
Первый вопрос, который многие люди задают при установке кухонной плиты: «Какой источник питания мне нужен для кухонной плиты?» Ответ во многом зависит от вашего выбора топлива, но вот основной контрольный список того, что вам нужно иметь наготове, чтобы установить кухонную плиту.
- Убедитесь, что у вас есть доступ к источнику топлива в пределах 1,5 м от новой плиты (и в той же комнате).
- Если это установка газовой плиты, не думайте, что наличие газового центрального отопления означает, что у вас есть подключение к газовой плите.
- Если вы устанавливаете электрическую плиту, вам понадобится розетка не менее 32 А для подключения плит мощностью более 3 кВт (это большинство плит) и кабель 6 мм. Индукционные модели потребляют больше электроэнергии, поэтому потребуется кабель сечением 10 мм и выключатель на 45 ампер.
- Если вам интересно, как установить двухтопливную кухонную плиту, вам, скорее всего, по-прежнему потребуется кабель 6 мм с выключателем на 32 ампера, но если у вас используется менее 2.99 кВт, достаточно 13-амперного предохранителя.
- Внимательно сверяйте все эти детали с технической информацией производителя.
- Если это подключение к газовой плите, вам может понадобиться подключение к электрической розетке на 13 ампер для газового розжига и работы таймеров.
- Если вы используете LPG (сжиженный нефтяной газ), убедитесь, что ваша новая покупка подходит для этого вида газа.
- Расчистите путь от двери до выбранного места, чтобы монтажники могли легко установить плиту на место.
- Помните, что это тяжелые и громоздкие предметы, поэтому уберите мебель и другие препятствия с дороги.
- Проверьте размеры вашего нового прибора и ширину дверей, чтобы убедиться, что плита пройдет через них.
- Это может показаться очевидным, но проверьте размеры вашей новой кухонной плиты, чтобы знать, что она поместится в отведенное для нее место.
- В зависимости от изоляционных свойств вашей модели вы можете установить новую плиту, примыкающую к кухонным шкафам с любой стороны.Однако рекомендуется оставлять по 2,5 мм с каждой стороны для удобства очистки и обслуживания.
- Вам нужно будет оставить место для соединений позади новой плиты, поэтому, если вы особенно хотите, чтобы ваша плита располагалась на одном уровне со шкафчиками спереди, вам нужно будет сверить глубину плиты с размерами шкафа. .
- В зоне над выбранным слотом для установки не должно быть выключателей, розеток, бойлеров, датчиков сигнализации, обоев, дерева, тканевых настенных покрытий, занавесок или полок, чтобы избежать воспламенения легковоспламеняющихся материалов.
- Кухонные вытяжки должны располагаться на высоте не менее 650 мм над верхней частью варочной панели. Идеальной считается высота от 650 до 750 мм.
- Для безопасности некоторых моделей кухонных плит требуется стабилизирующая цепь. Проверьте, нужно ли вам это и поставляется ли оно с каким-либо установочным пакетом, за который вы, возможно, заплатили.
- Если вы заменяете довольно старую плиту, вы можете попросить зарегистрированного газовщика или квалифицированного электрика проверить ваши соединения, прежде чем приступать к организации доставки и установки.
- Новые устройства должны быть подключены в соответствии с последними строительными нормами, поэтому вы можете обнаружить, что ваше старое подключение не работает.
- Хотя многие производители или продавцы предлагают услуги по установке, они редко включают обновление устаревших соединений. Вы не должны предполагать, что это будет простой случай отказа от старого и использования нового.
Наконец, убедитесь, что кто-то, ответственный за установку, находится дома!
Купите новую кухонную плиту сегодня в Appliance City по отличной цене.Мы можем утилизировать вашу старую плиту для вас, если вы купите сегодня!
Посмотреть ассортимент
Как лучше всего снять кухонную плиту?
Многие поставщики кухонных плит заберут вашу старую кухонную плиту. За небольшую плату вы можете воспользоваться услугами службы утилизации Appliance City . Просто убедитесь, что вы отсоединили плиту и убрали ее с дороги, прежде чем мы привезем новую, и мы позаботимся о том, чтобы удалить вашу старую плиту и утилизировать ее.
Многие местные советы также предлагают эту услугу — в конце концов, не так просто узнать, как утилизировать кухонную плиту.
