Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).

Температура подачи должна быть выше температуры обратки, иначе теплый пол не будет отдавать тепло в помещение. Оптимальным является поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока вниз.

Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой поток с каждого квадратного метра пола.

И наоборот – чем больше шаг, тем меньше тепловой поток. Только Европейские трубы для теплых водяных полов.

Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» — участки, где нога отчетливо чувствует тепло над трубами и холод между ними.

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом. Плюс длина от конца контура до обратного коллектора.

Если коллектор установлен в том же помещении, где монтируется теплый пол, то длина подводящей магистрали минимальна и практически не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор устанавливается в другом помещении, то длина подводящей магистрали может оказаться большой. При этом гидравлические потери на подводящей магистрали могут составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.

Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» — неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это приведет к тому, что пол будет прогреваться очень долго. При этом регулирование температуры становится практически невозможным – изменение температуры теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры — 60-70 мм. Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием людей и с повышенной влажностью (ванные, бассейны) средняя температура поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев помещения.

Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой поток вниз является потерей тепла.

Для повышения энергоэффективности системы этот показатель должен быть как можно ниже. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки нескольких контуров, подключенных к одному коллектору теплого пола. Полученное значение необходимо выставить на шкале расходомера.

Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.

Вверх

Правила расчёта и монтажа систем «тёплого пола»

Правильное расположение нагревательных кабелей и матов в отапливаемых помещениях.

Минимальное расстояние от греющей части кабеля до стены 5-10см. Нагревательный кабель устанавливают исключительно на полезную площадь помещения. Или там, где вы хотите чтобы пол был «теплым». Поэтому, например, на типовой кухне (10 кв.м) достаточно отапливать около половины площади помещения. В стандартной ванной комнате (ее площадь редко превышает 5-6 кв.

м) тепло нужно лишь на двух квадратах. Поэтому, прежде чем начать процесс монтажа, следует правильно определить место установки и рассчитать площадь, необходимую для размещения кабеля. При основном обогреве — когда нет других отопительных приборов, рекомендуется максимальное заполнение площади помещения нагревательными элементами теплого пола.

Механический перегиб нагревательной жилы сверх допустимого предела чреват нарушением кристаллической структуры металла и впоследствии приведет к перегоранию кабеля. Поэтому нельзя перекручивать и сгибать кабели с меньшим радиусом, чем допускает производитель.

Увеличение расстояния между отдельными нитками нагревательного кабеля.

У всех производителей величина допустимого расстояния между соседними нитками может колебаться от 5-6 до 15-17см (при укладке в стяжку 3-5 см). Сильно увеличивать расстояние между отдельными нитками не нужно, потому что станет заметной неравномерность нагрева. С другой стороны, уменьшение расстояния приводит к перерасходу кабеля и появлению риска недопустимого сближения соседних ниток кабеля.

При монтаже кабельного отопления датчик температуры пола следует поместить в пластиковую гофрированную трубку. Это делается для того, чтобы в случае неисправности можно было бы легко произвести замену сломанного прибора управления.

Установка при монтаже «теплых полов» теплораспределительных экранов.

Назначение данного экрана — устранение на поверхности пола «температурной зебры», когда участки непосредственно над кабелем имеют температуру значительно более высокую, чем остальные. В качестве теплораспределительного экрана рекомендуется использовать стальную сетку, которая также станет оптимальной армирующей системой для стяжки, испытывающей значительные пиковые термомеханические нагрузки в местах соприкосновения с кабелем из-за постоянных включений и выключений последнего. Именно по этой причине стяжка нуждается в специальной защите от разрушений.

Армирование сеткой является эффективным вариантом такой защиты. Обычно сетка крепится к основанию дюбелями в 9-15 точках на 1кв.м.
Рекомендуется крепить кабель к сетке теплораспределительного экрана пластиковыми хомутами с интервалами вдоль длины кабеля, не превышающими 25см.
Основные правила заливки раствором смонтированной системы кабельного отопления.
Соединительная муфта должна находиться в плоскости пола. Прежде всего, нужно последовательно произвести заполнение раствором пространств между кабельными нитями. Нагревательные части кабеля и муфты должны быть полностью закрыты раствором. Выравнивание раствора нужно проводить в направлении длины нитей кабеля во избежание нарушения интервалов его раскладки. Недопустимо образование в растворе воздушных карманов. Объем замесов раствора должен быть таким, чтобы смесь была израсходована в течение ее «времени жизни».
Для более детального изучения вопроса рекомендуем Временные технические требования к специальным электроустановкам 2003г. Возможен монтаж теплого пола своими руками.
Купить теплый пол в Нижнем Новгороде…

Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин. Просмотров 16.6k. Обновлено 08.12.2020

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м² таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов — радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска — стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток — высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена — высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

для жилых помещений 29 — 32 °С;
для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
для мастерских или рабочих кабинетов с активной физической деятельностью 26 — 28 °С;
в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 — 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С — именно его придерживаются при настройке и регулировке отопительной системы.

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм — 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не

укладывают 16 мм трубопровод длиной более 80 м, а 20 мм — свыше 100 м.

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров — зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток — разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки — ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов — 150 мм.

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Статья по теме:
Подключение теплого пола к системе отопления – варианты, схемы, узлы системы. Если читаете про расход трубы теплого пола на 1 м2 таблица, то, возможно, будет также интересно узнать про варианты подключения труб теплого пола к системе отопления, то можете почитать об это м в отдельной статье на нашем сайте.

Расход трубы теплого пола на 1 м

² таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

общую площадь помещений в квадратных метрах под обогрев;
и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м² на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м² можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м² площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.

Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола. Он же является паспортом системы, в т.ч. для последующего сервиса.

Стоимость проектных работ:

Проект с водяным теплым полом (и радиаторами если они необходимы) — 70 р/м2
Монтажная схема водяного пола (без расчета теплопотерь) — 40 р/м2
Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) — 50 р/м2

Закажите бесплатную оценку водяного пола для Вашего дома

Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом. Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

результаты теплотехнического расчета;
паспорт системы;
монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
таблицы балансировки коллекторов теплого водяного пола;
спецификация материалов и комплектующих.

В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб водяного пола автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.

В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе. Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола — это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса). В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.

Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.

Монтажная схема водяного пола.

Запросите бесплатный расчет водяного тёплого пола

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Если стоит задача спроектировать водяной теплый пол в деревянном или каркасном доме по слабым перекрытиям в проекте могут быть применены легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или универсальная фольгированная система.

Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).

В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.

Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Скачайте техническое задание на проектирование водяного пола

Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ

Закажите расчет цены тёплого водяного пола

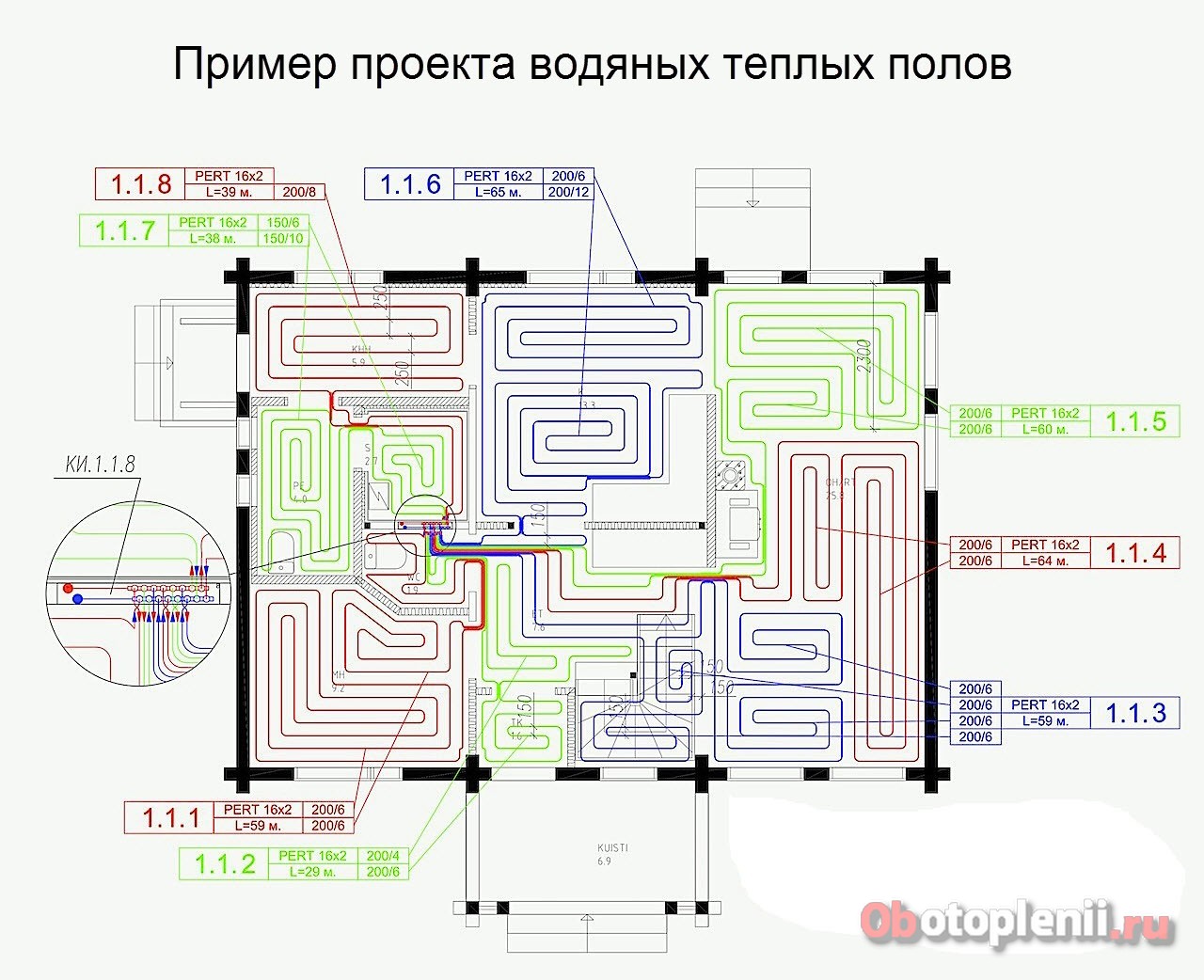

Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку «Увеличить» в правом верхнем углу открывшейся формы.

Расчет и монтаж теплого водяного пола

Всем еще с детства хорошо известно, что многие простудные заболевания возникают, если где-то замерзли ноги. Так что их нужно всегда держать в тепле. Лучше всего помогут справиться с этой задачей теплые водяные полы. Их использование позволит всегда держать оптимальную температуру напольного покрытия, независимо от типа отделочного материала.

Это очень удобно, так как часто декоративные элементы не отличаются практичностью. И чтобы ходить по полу приходится покупать тапки, которые многим людям не нравятся, так как после трудового дня, проведенного на ногах, хочется прийти домой и походить босиком. Только так ноги получают необходимый им отдых.

Принцип работы системы

Жидкий теплоноситель должен циркулировать по системе с оптимальной скоростью, чтобы поддерживать заданную температуру внутреннего пространства. А электрический пол всегда прогревается равномерно, так как скорость движения электронов по проводам в десятки тысяч раз превышает быстроту циркуляции воды.

Поэтому человек не будет замечать разницы в обогреве электрополов в любой точке квартиры. Но такой подход обрекает на необходимость проводить выделенную линию и устанавливаться дополнительное оборудование — стабилизатор напряжения.

Очень часто в дома и квартиры подается ток с неправильными параметрами, которые могут стать причиной выхода из строя электроприборов. Так что нужен специальный преобразователь, который будет получать входящее электричество, а распределять по сети уже рекомендуемые изготовителями техники значения. А если в доме часто отключают свет, то придется позаботиться еще и об источнике бесперебойного питания, чтобы пол мог функционировать, пока ремонтная бригада не устранит последствия аварии.

Особенности расчета

С точки зрения монтажа это чревато дополнительными трудностями, но зато на практике все будет отлично работать. Если же постараться вместить все в один контур, то возможен вариант, что теплоноситель не будет успевать циркулировать по системе, и самые дальние комнаты останутся холодными. Да и транспортные потери тепловой энергии будут слишком большими, что значительно снизит экономический эффект.

Сам монтаж системы не является сложным, но новичкам нужно соблюдать предельную внимательность, чтобы правильно собрать систему. У многих с этим бывают проблемы, поэтому стоит рассмотреть вопрос подробнее. Наиболее оптимальным способом укладки труб будет «улитка». Она получила такое название в связи со сходством с раковиной моллюска, закрученной по спирали. Таким способом получается минимизировать транспортные потери тепла за счет отсутствия острых углов.

Если же применять более распространенную «змейку», то придется смириться с большим количеством перегибов на трубах, которые будут мешать нормальному движению теплоносителя. Также стоит учесть, что около внешних стен нужно ставить трубы на 7-10 сантиметров ближе друг к другу, чем во внутренних комнатах, чтобы добиться равномерного прогрева. Теплый пол с водяным контуром одинаково хорошо подходит под ламинат, плитку, линолеум и другие материалы.

Монтаж теплого пола

1. Вначале выравнивается стяжка, чтобы будущий пол был идеально ровным. Для этого используется специальная смесь, которую можно купить в магазине стройматериалов.
2. Далее на подготовленную основу укладывают теплоизолирующий материал, чтобы тепловая энергия не уходила в бетон, а отражалась от нижней поверхности и вся шла на обогрев полов. Можно также использовать специальные маты для теплого водяного пола, которые будут хорошо держать тепло и увеличивать КПД.
3. Затем к электрокотлу для теплого пола проводятся трубы. Их количество будет зависеть от необходимого числа контуров. Но стоит учитывать, что каждый контур должен иметь подачу и обрат. Для подключения используется специальный распределитель, который можно купить в магазине тепловых установок, или собрать собственноручно из имеющихся дома комплектующих.
4. Важно правильно смонтировать водяные насосы для теплого пола. От корректности их работы напрямую будет зависеть эффективность всей системы. Насос должен быть достаточно мощным, чтобы обеспечивать нормальную циркуляцию с заданной скоростью. На каждый контур нужен свой насос, чтобы они работали независимо один от одного, так как режимы эксплуатации будут различны.
5. Когда все проведено и подключено, стоит сделать тестовый запуск и проверить систему в действии. Только убедившись в ее работоспособности на всех существующих режимах, можно приступать к финальной отделке.
6. Сверху труб также наливается тонкий слой стяжки, который послужит основой для будущей декоративной отделки. Нужно, чтобы он обязательно высох, перед тем, как укладывать облицовочный материал.
7. Завершающим этапом будет проведение отделочных работ.

Возможно также использование водяного теплого пола без насоса. Этот вариант применим, если собственного циркуляционного оборудования котла будет хватать для обеспечения и отопления, и полов. Такие мощные агрегаты встречаются не очень часто и в основном на дорогих моделях. Но они имеют очень высокий КПД, а отказ от дополнительных элементов значительно упрощает систему и делает ее более надежной.

Стяжка для тёплого пола — расчет, толщина и монтаж

Строительные технологии с каждым годом только совершенствуются. Вот и сейчас удобный в эксплуатации и экономичный тёплый пол начинает потихоньку вытеснять классическую отопительную систему. Об этом говорит постоянно увеличивающийся спрос на комплектующие для водяного и плёночного обогрева тёплого пола.

Какая б система не была выбрана, любой вид обогревающих элементов будет перекрываться раствором. Многие пользователи задаются вопросом о том, какая стяжка лучше всего подойдёт для устройства тёплого пола.

Какую стяжку лучше использовать?

Всего существует три основных типа стяжки, которые можно использовать в качестве заливки пола в квартире, это:

Мокрая.
Полусухая
Сухая

Мокрая стяжка, или другими словами наливная, позволяет сделать идеально ровную поверхность и залить все щели и неровности на соединении пола и стены. Этот материал является самовыравнивающимся, и требует наименьших трудозатрат в монтаже.

Но у нее есть два существенных минуса — она очень долго сохнет, особенно если помещение плохо отапливаемое, и может трескаться при сильных перепадах температур. По этому ее не рекомендуется использовать в коммерческих помещениях.

Также, несмотря на то, что она является бетонной смесью, у нее самая высокая цена среди остальных.

Полусухая стяжка более популярна при использовании как в жилых, так и в полукоммерческих помещениях и делится на:

бетонную
цементно-пещанную
гипсовую

На первом месте в плане экономичности стоит классический цементно-песчаный раствор. Его можно приготовить самостоятельно из крупной фракции песка, что повысит прочность покрытия. Во время изготовления смеси к основным сырьевым компонентам (песок, цемент и вода) желательно добавить пластификатор.

В качестве альтернативы цементно-песчаному раствору некоторые строители используют специальные бетонные смеси с дополнительными добавками. После укладки такой раствор заполнит все пустоты даже в труднодоступных местах. Во время приготовления смесь разбавляют с водой в пропорции, которая указана производителем на упаковке товара. Бетонная смесь легче чем цементная, поэтому ее использую в помещениях со слабыми перекрытиями.

Рассматриваемые материалы изготовлены на основании гипса. Присутствие этого элемента позволяет стяжке приобрести марочную прочность через неделю после укладки. Гипсовые растворы разбавляют с водой по приведённым в инструкции нормам, но существуют и другие правила относительно приготовления и укладки таких смесей:

Добавляйте воду в таком количестве, чтоб получить сметанообразную консистенцию вещества.
Толщина стяжки не должна превышать рекомендованных производителем параметров.
В помещениях с высокой влажностью в местах примыкания выровненной поверхности к стенам укладывают гидроизоляцию, например, полиэтиленовую плёнку. Это связано с тем, что материалы на основании гипса могут разрушаться под воздействием влаги.

Преимущества таких видов смесей в том, что они менее подвержены растрескиванию, хотя бетонная смесь требует дополнительного укрепления в виде армирующей сетки. Но требуют больших усилий в монтаже.

Сухая стяжка производится от гипсоволоконных материалов, обладает наименьшим весом среди остальных, не боится отрицательных температур, но боится воды и является достаточно пыльной, что усложняет монтаж.

Ее можно использовать в любом типе помещений, но самыми популярными смесями для заливки пола являются мокрая и полусухая стяжка.

Расчёт и толщина стяжки для тёплого пола

При использовании водяного тёплого пола с диаметром трубы в 25 миллиметров для обеспечения необходимых показателей прочности толщина стяжки должна начинаться от 4 сантиметров. Этого размера должно хватить для предварительного выравнивания чернового пола, но его недостаточно в комнатах с высокой проходимостью.

В случае устройства толстого слоя раствора необходимо помнить о том, что выравнивающий материал должен максимально защищать уложенные трубы. В связи с этим предельная толщина стяжки:

для жилых зданий должна находиться в пределах 10 сантиметров,
для обслуживающих построек – 20 сантиметров,
для помещений в промышленных зданиях – 30 сантиметров.

По строительным нормам и правилам во время проведения расчётов к толщине труб добавляют ещё 1-1,5 сантиметра слоя раствора. Расчет количества раствора производится по простой формуле — необходимо умножить площадь помещения на высоту наливного пола.

Следует обратить внимание на тот факт, что тонкая прослойка смеси прогреется быстрее, но на поверхности такого материала под воздействием тепла могут вскоре появиться трещины. Толстая стяжка имеет повышенные показатели теплоёмкости, она дольше прогревается и долго удерживает температуру. При значительных нагрузках на напольное покрытие существует возможность разрыва материала. Для предотвращения этого неприятного явления необходимо делать компенсационные швы.

Во время проведения расчётов перед монтажом основания под тёплый пол необходимо учитывать следующее:

При заливке больших комнат для улучшения технических характеристик раствора в смесь сырьевых компонентов добавляют фиброволокно. Это вещество улучшает прочность покрытия, делает его устойчивым к расслоению и появлению трещин даже при толщине в 4 сантиметра.
Стяжка тёплого пола высыхает на протяжении 40-45 дней. За этот промежуток времени на поверхности пола могут появиться многочисленные трещины. Чтоб этого не случилось в стандартный цементно-песчаный раствор добавляют пластифицирующие добавки.
Полусухие растворы за счёт небольшого количества воды в составе высыхают гораздо быстрее мокрых аналогов. При наличии неровного основания толщина раствора может доходить до 20 сантиметров.

При устройстве тёплого пола эксперты в области строительства рекомендуют укладывать над трубами слой раствора толщиной в 2 сантиметра, что позволит сохранить целостность плиты. В общем, увеличивать этот размер можно до 4 сантиметров, далее нецелесообразно, так как толстый слой бетона сложно прогреть до нужной температуры.

Монтаж стяжки для тёплого водяного пола

На подготовительном этапе работ на предварительно выровненное основание укладывают утеплитель, например, листы пенопласта. Затем по периметру помещения монтируют демпферную ленту на высоту тёплого пола. Для упрощения фиксации трубопроводов закрепляют специальную армирующую сетку.

Отопительные трубы раскладывают по поверхности в виде спирали или змейки на расстоянии 15-30 сантиметров друг от друга. Между стеной и трубой оставляют не больше 5 сантиметров.
Положение трубопроводов фиксируется хомутами через каждый метр. Крепёжные детали не стоит сильно затягивать, ведь отопительные приборы будут расширяться во время нагревания.
На следующем этапе работ готовим цементно-песчаный раствор для стяжки тёплого пола. Соотношение вяжущего вещества к мелкому заполнителю находится в пропорции 1к3. В базовый состав добавляют пластификаторы или фиброволокно, что поможет предотвратить появление трещин на поверхности после нагревания. Более качественного выравнивания основания можно добиться при использовании самовыравнивающих смесей.
Перед укладкой стяжки базовую поверхность очищают от строительного мусора, пыли и грязи.
Далее основание покрывают грунтовкой в два слоя.
На следующем этапе работ укладывают металлическую проволоку диаметром 3…4 миллиметра для армирования и устанавливают маяки. Во время укладки раствора между выровненными направляющими делают несколько амортизационных полос. Такие участки будут нивелировать расширение покрытия во время нагревания.

Стяжка для водяного пола должна высыхать на протяжении 15-30 дней. После этого можно приступать к укладке финишного напольного покрытия.

Монтаж стяжки под электрический тёплый пол

Технология устройства стяжки под кабельный тёплый пол аналогична монтажу бетонного основания.

На подготовительном этапе работ необходимо очистить базовую поверхность от мусора и разложить провода.
Далее выставляют металлические маяки во взаимно параллельных направлениях на расстоянии 80 сантиметров друг от друга. Следует обратить внимание на тот факт, что верхняя часть направляющих реек должна находится в одной плоскости. Для этого маяки выставляют по краям стены по предварительно натянутому шнуру. Их дальнейшее положение регулируется строительным уровнем.
Далее готовим стандартный цементно-песчаный раствор в бетономешалке и приступаем к заливке стяжки. Если есть необходимость устройства толстого слоя раствора высотой 5 сантиметров, выравнивание проводим за несколько проходов. Первый раз раствор расстилаем на 2…3 сантиметра, на следующий день на такую же толщину слоя. На следующие сутки смесь растягивают по маякам. Подобная работа предотвратит появление трещин на поверхности.

(Visited 16 922 times, 16 819 visits today)

Монтаж теплых полов в бетонной стяжке инструкция по монтажу

Каждый раз, когда я попадаю на строящийся объект, я осматриваю систему отопления. Геотермика специализируется на монтажах систем отопления и котельных, и поэтому я часто езжу на замеры.

65% наших заказчиков уже имеют смонтированную систему отопления, а нас нанимают для монтажа котельной. Меня удивляют такие ситуации, когда систему отопления делают одни монтажники, а котельную – другие. На месте заказчика логичнее выбрать одного подрядчика и спрашивать и него, чем искать крайних и разбираться в том, кто виноват, если что-то не работает или работает, но не так.

Тем не менее, такие ситуации сплошь и рядом. Монтаж системы отопления делают одни, водопровод – другие, котельную – третьи. Заказчики объясняют это тем, что так удается сэкономить на монтажных работах. Монтаж водопровода делают ~~рукожопые~~ малограмотные сантехники (ну а что там сложного: паять трубу любой ~~дурак~~ сможет). Монтаж теплых полов делают сантехники, у которых квалификация повыше. Но она недостаточна, чтобы сделать котельную.

Хочу рассказать, что монтаж водяных теплых полов дело не такое легкое и простое, как кажется. Я постараюсь рассказать, как правильно сделать монтаж теплых полов в бетонной стяжке. У меня получилась такая инструкция по монтажу теплых полов:

Расчет тепловых потерь

Любой монтаж системы отопления следует начинать с расчета тепловых потерь. Именно эта цифра определяет, сколько нужно возместить тепла, чтобы температура в вашем здании была комфортной. Лучше заказать расчет тепловых потерь у специалистов, но можно и посчитать самостоятельно, воспользовавшись одной из специальных программ.

Простую программу по теплотехническим и гидравлическим расчетам скачайте на сайте Valtec.

Инженерные расчеты или на глазок

Перед тем, как покупать материалы для теплого пола, нужно подумать какая конструкция будет у теплого пола. Эту услугу можно заказать или спроектировать в программе самостоятельно. Но можно сделать теплый пол «на глаз», опираясь на опыт сантехника, форумы, статьи.

Ниже я укажу, к каким ошибкам это приводит, как исправить, покажу свой опыт.

Выбор утеплителя для водяного теплого пола

Теплый пол нужно изолировать. Тепло от теплого пола идет вверх, поэтому изоляция не нужна, так утверждают горе-монтажники. Теплопроводность бетонной стяжки выше, чем у воздуха. Поэтому тепло будет передаваться в стороны и вниз быстрее, чем в вверх.

Возьмите разогнутую скрепку и держите ее вертикально, за нижний конец. Верхний конец скрепки нагрейте зажигалкой. Через пару секунд вы почувствуете, что нижний край скрепки нагрелся.

Неправильно подобранный утеплитель для теплого пола приведет к тому, что либо вы будете отапливать улицу, либо потратите лишние деньги на покупку утеплителя с запасом по толщине.

Я рекомендую на первый этаж укладывать утеплитель толщиной 100 мм., для второго и выше этажей подойдет утеплитель толщиной 50 мм.

Добавить толщину утеплителя стоит дорого, нужно сломать весь теплый пол и сделать его заново.

Расчет трубы для водяного теплого пола

Длина трубы одного контура для водяного теплого пола должна быть не больше 100 метров. Все контуры нужно делать одной длины. Гидравлическое сопротивление будет одинаковым, и теплый пол будет греть равномерно.

Неправильно сделанные контуры теплого пола приведут к неравномерному нагреву теплого пола. Часть теплого пола может не работать.

Исправить это можно установив коллектор с расходомерами, либо балансировать систему теплого пола кранами на коллекторе. Балансировка занимает много времени, неделю и более.

Шаг трубы теплого пола

Шаг трубы теплого пола рассчитывается в программе. Можно воспользоваться опытом монтажников.

Неправильно рассчитанный шаг трубы приведет либо к перегреву (маленький шаг трубы), либо к мостикам холода (большой шаг трубы).

В Краснодарском крае рекомендую делать шаг трубы 150 мм, чистовое покрытие — кафель. Если чистовое покрытие теплого пола – ламинат, делайте шаг трубы 100 мм. При этом у вас должен быть правильно подобранный утеплитель, см. выше.

Производитель и материал трубы теплого пола

При монтаже теплого пола применяются трубы из сшитого полиэтилена (PEX) и металлопластиковые трубы. Трубы PEX более надежные. Используйте трубы вид сшивки полиэтилена PEX-a, это сшивка гидропероксидами и органическими пероксидами. Используйте трубы известных производителей: UPONOR, REHAU, VALTEC и др.

Чем отличаются виды сшивки полиэтилена, как выбрать трубу из сшитого полиэтилена я расскажу в другой раз, и даже сниму видео.

Схема укладки водяного теплого пола

Схем укладки водяного теплого пола несколько. Лучше всего пользоваться схемой укладки «улитка». Такая схема заключается в том, чтобы трубы теплого пола в бетонной стяжке чередовались: подача, обратка, подача, обратка. Это позволит снизить температурный дисбаланс на поверхности пола.

Ощущаться неправильная укладка будет тактильно: в одном месте пол будет теплый, через 15 см. холодный, потом опять теплый. Не критично, но не комфортно.

Опрессовка теплого пола

Перед заливкой бетонной стяжки, не забудьте сделать опрессовку теплого пола.

Вот такая инструкция по монтажу теплого пола у меня получилась. Эта статья сэкономит вам немало денег и времени: Две ошибки при монтаже теплого пола.

Поделись статьей с другом, может быть это сэкономит его время и деньги.

Автор

Александр Кузнецов

Facebook Twitter
Придумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте [email protected], Whats App или Telegram +7 988 354-52-62. Наши работы смотрите на YouTube
Читайте также

Как рассчитать «Обогреваемую площадь»
Традиционные электрические маты и кабели излучающего теплого пола, подобные тем, которые производятся компаниями
SunTouch, Nuheat и Schluter-Systems, относятся к системам сопротивления системам отопления . Это означает, что проволока каждого размера нагревательных элементов проектируется индивидуально, чтобы гарантировать, что она излучает оптимальное количество тепла, а укорочение элемента или сращивание большего количества материала, чтобы сделать его длиннее, приведет к неправильному нагреву элемента и потенциально может снизить срок службы системы.Это делает особенно важным убедиться, что вы заказываете мат (и) или кабель (и), которые лучше всего подходят для вашей местности. Но не волнуйтесь, мы здесь, чтобы помочь!
Лучший способ определить, какого размера коврик или кабель вам нужен, — это создать чертеж комнаты с размерами, включая размеры от стены до стены, размеры встроенных приспособлений, таких как туалетные столики и кухонные островки, а также расположение любых вентиляционных отверстий. или стоки. Для ванных комнат также укажите расстояние от стены за унитазом до фланца или основания унитаза.Ниже приведен пример полного чертежа.
Отсюда процесс определения того, какой коврик или кабель вам нужен, зависит от устанавливаемого продукта.
Коврики SunTouch
Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.
ПРИМЕЧАНИЕ : Коврики SunTouch безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик
.
мат или кабель в душевой кабине, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
Коврики можно устанавливать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы располагались на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите мат (или маты), закрывающий квадратный метр, ближайший к отапливаемой зоне.Помните, что вы можете подключить до трех матов к одному термостату, если общая сила тока меньше 15.
Кабель WarmWire
Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.
ПРИМЕЧАНИЕ : кабели WarmWire безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы располагались на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
Стандартные коврики Nuheat
Обратите внимание на размеры открытых пространств в комнате (все, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это то, что обычно называют «выложенной плиткой зоной» комнаты. Выберите мат или набор ковриков из раздела Nuheat Standard Mat, который лучше всего подходит для облицованной плиткой области, не приближаясь к фланцу унитаза более чем на 6 дюймов и на расстоянии 2 дюймов от стен с плинтусами.

ПРИМЕЧАНИЕ : маты Nuheat нельзя разрезать или придавать им форму, поэтому, если нет коврика, подходящего для этой области, выберите размер на следующий меньший.
Кабель Nuheat
Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.
ПРИМЕЧАНИЕ : Кабели Nuheat безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы располагались на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
DITRA-HEAT
Начните с расчета общей площади помещения в квадратных футах, в том числе под встроенными приборами, такими как шкафы, кухонные островки и туалетные столики. Хотя вы не будете нагревать всю эту область, вам нужно будет покрыть ее мембраной DITRA-HEAT, поэтому держите этот номер под рукой.
Затем рассчитайте площадь в квадратных футах открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной областью» комнаты.
ПРИМЕЧАНИЕ : Кабели DITRA-HEAT безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 3–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы вычислить общую отапливаемую площадь.
Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы располагались на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
2020 Стоимость водяного теплого пола
Средняя стоимость установки лучистого теплого пола составляет $ 8-12 за квадратный фут и зависит от размера помещения, типа отопления (электрическое или водяное) и сложности установки.
Полы с подогревом — это очень привлекательная роскошь для вашего дома, особенно если вы живете в климате с продолжительными холодами. Когда вы встаете с постели или выходите из душа, это может быть прекрасным ощущением — поставить босые ноги на теплый пол.
Подогрев пола — это тихий и эффективный способ согреть ваше пространство там, где он важнее всего, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает с любым напольным покрытием, даже с ковром.
Светлый пол — одно из самых желанных и желанных обновлений при ремонте. Однако многие люди ошибочно думают, что это доступная роскошь, поэтому никогда не удосуживаются узнать истинную стоимость сияющих полов.

Сколько стоит установка лучистого теплого пола?
Хотя лучистые полы с подогревом считаются роскошью элитных домов, на самом деле они удивительно доступны.
По стоимости установки теплого пола существует очень широкий ценовой диапазон.Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему. В среднем домовладельцы тратят 650-800 долларов на установку теплого пола в маленькой комнате или ванной.
Самый экономичный способ добавить тепла в пол — это установить напольный коврик с электрическим подогревом, гибкий рулон или кабели. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно сократит общие расходы. Цена на электрические нагревательные маты и гибкие рулоны составляет от 10 до 12 долларов за квадратный фут, и их можно настроить в соответствии с конфигурацией и размером комнаты.Еще одним преимуществом является то, что опытный домовладелец может легко установить их.
Еще более дешевый вариант электрического теплого пола — это прокладка электрических кабелей с фиксирующими планками. Они стоят всего 5-6 долларов за квадратный фут, а также могут быть настроены в соответствии с вашими потребностями.
Домовладельцы сообщают о расходах $ 0,20-0,35 в день на включение электрического отопления в течение 4 часов в день (2 часа утром и 2 часа вечером) в ванной размером 8 × 10.
Полы с подогревом могут стать дорогими, если вы выберете гидравлический (трубопровод с горячей водой) теплый пол, потому что это должно быть сделано во всем доме.Будьте готовы потратить 6-8 долларов на квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами. Однако, если вы хотите установить новую котельную систему, ваша цена может составить 6000-11000 долларов или больше, в зависимости от размера дома.
Вы должны знать, что один из самых больших рисков при установке водяного теплого пола — это замерзание и разрыв труб. Чтобы избежать этой опасности, рассмотрите возможность установки более дорогих трубок из полиэтиленгликолята, которые предназначены для предотвращения утечек.

Теплый пол для ванной комнаты
Многие домовладельцы, которые не могут позволить себе установить систему подогрева полов в доме, предпочитают установить ее только в ванной комнате.На самом деле это доступное обновление, особенно если вы уже делаете ремонт ванной комнаты.
Средняя стоимость установки электрического излучающего пола в 100 кв. Футах. ванная $ 700-850 . Цена на плиточный пол с подогревом составляет $ 5-8 за квадратный фут Обычно устанавливаются электрические маты, так как это самый простой способ модернизации, если дом еще не оборудован бойлером.
Этим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать.Заявленные эксплуатационные расходы на электроэнергию для полов с подогревом в ванной равны эксплуатационным расходам 3 лампочек мощностью 100 Вт — не дорого!
Варианты установки электрического теплого пола
Система электрических лучистых полов разработана как дополнительный источник тепла в определенном небольшом пространстве (комнате или ванной). Электрические полы с подогревом, как правило, , а не устанавливаются по всему дому или используются в качестве основного источника тепла.
Поскольку эксплуатационные расходы на электроэнергию высоки, теплые полы с электроприводом поставляются с программируемыми термостатами, которые можно включать / выключать, чтобы сэкономить на отоплении.
Важно отметить, что электрические нагревательные маты не заставят пол чувствовать себя «теплым» или «горячим» в холодные зимние месяцы. Скорее, полы на ощупь будут «нейтральными», что очень приятно.
Доступно несколько вариантов укладки, в зависимости от ваших потребностей и типа полов:
Свободные электрические кабели — это самый дешевый способ обогрева полов. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко друг от друга вы хотите их установить.Чем ближе они будут, тем быстрее нагреется и тем теплее будет место. Кабели необходимо закрепить горячим клеем или скобами.
Затем их необходимо врезать либо на плиточную подкладку (покрытие с тонким набором), либо установить непосредственно на черный пол, залить самовыравнивающейся смесью, чтобы получить гладкую поверхность. В целом, самым большим недостатком является очень затратная и трудоемкая установка, которая может свести на нет экономию на материалах. Еще одним большим недостатком является то, что кабели могут стоить 2–2.В 5 раз больше в эксплуатации, чем электрические коврики.
Кабели электрического сопротивления, прикрепленные к мату — они проложены над черным полом. Маты необходимо закрепить на месте слоем тонко затвердевшего раствора. Затем полы обычно отделывают керамической или каменной плиткой. Этот вид электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.
Электрические коврики для подогрева пола — они хорошо подходят для плавающих полов, таких как бамбук, паркет или ламинат.Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой. Одним из самых больших преимуществ электрических ковриков является то, что они могут быть фиксированного размера или изготовлены из гибкой сетки, что позволяет настраивать макет в соответствии с вашими потребностями. Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. Д.
Электрические излучающие теплые полы для пола — если у вас ограниченный бюджет и вы не хотите разбирать пол, вы можете установить эти коврики для пола между балками пола.Огромным преимуществом является то, что их можно устанавливать под любым напольным покрытием, даже прибитым гвоздями. Эти прокладки могут повысить температуру пола на целых 15 ° F. Единственное требование для этой системы — доступ из подвала в пространство для лазания, чтобы добраться до балок.

Установка водяного лучистого отопления
Гидронная система обычно устанавливается по всему дому. Обеспечивает наиболее равномерный и комфортный обогрев по сравнению с другими вариантами.В вашем доме не будет сквозняков, пыли, аллергенов или неудобных холодных зон, куда не доходит тепло.
Гидравлическое отопление также намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода — лучший элемент для отвода тепла и поддержания высокой температуры. Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Кроме того, он может работать при более низкой температуре по сравнению с электрическими или принудительными воздушными системами.
Система работает, нагревая воду в бойлере примерно до 100–120 ° F, которая затем циркулирует по трубам, установленным под полом. Доступно несколько вариантов установки:
— Встраивается в плиту из бетонного основания
— Подшивка под черным полом
— Устанавливается внутри специально разработанных черновых панелей — это самый дорогой, но и самый эффективный тип установки
, который лучше всего предотвращает возможные утечки.
Сравнить электрические и водяные теплые полы
У электрических и водяных систем напольного отопления есть явные плюсы и минусы.Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.
Вот таблица, в которой сравниваются основные различия между электрическими и водяными излучающими напольными покрытиями.
Hydronic Radiant Heat Электрическое лучистое тепло
Общая стоимость (материалы и установка) для 1500 кв. Футов. 9000 долларов — 12750 долларов, если остальная часть системы уже установлена 15 000–18 000 долл. США
Стоимость квадратного метра (материалы и установка) 6 — 8 долларов.5 10–12 долларов США
Эксплуатационные расходы 4,5 — 7 долларов в месяц 8-14 $ в месяц
Стоимость установки лучистого отопления в ванной 8 × 10 Обычно не выполняется как эксклюзивная установка 750–1000 долл. США
Простота установки Сложное Легко
Возможность самостоятельной установки № Есть
Использование в качестве основного источника тепла Есть Не рекомендуется
Для использования в одноместном помещении, например, в ванной или на кухне Слишком дорого и проблематично устанавливать Идеально для одного помещения
Установка дооснащения Сложно и дорого Легко
Новостройки Лучший сценарий, позволяющий сэкономить на трудозатратах Легко
Включение / выключение системы в разное время суток Возможно, но обычно система работает постоянно Да, просто с программируемым термостатом
Ощущение пола «теплый» «нейтральный» в отличие от холодного
Время начального нагрева пола после укладки До 7 часов 30-60 минут
Ремонт Сложно и дорого Просто и дешево

Типы полов, наиболее подходящие для теплового излучения
Лучистое тепло хорошо работает практически с любыми напольными покрытиями, такими как: древесина твердых пород, винил, керамика, камень или бетонная плитка.Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.
Хотя лучистое отопление можно установить практически под любым полом, некоторые полы будут намного лучше сохранять приятную теплую температуру, чем другие.
Пол из натуральной твердой древесины — работает хорошо, с единственным недостатком — постепенное расширение и сжатие деревянных досок, когда они вступают в контакт с поднимающимся теплым воздухом. Чтобы свести к минимуму эту проблему, рекомендуется устанавливать планки или планки меньшей длины, а не длинные.
Ламинированная или конструкционная древесина — хорошо работает и не имеет проблем с расширением / сжатием. Иногда специалист по ОВК может порекомендовать вам установить деревянную конструкцию вместо твердой древесины, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее подвержен короблению, перекосу или деформации.
Линолеум / мармолеум — некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом и поэтому могут быть несовместимы.Лучше всего обратиться к производителю напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.
Керамическая или керамогранитная плитка — один из лучших вариантов напольных покрытий для лучистого тепла. Это двойное преимущество, потому что керамическая плитка хорошо проводит тепло и еще некоторое время сохраняет его. А это значит, что керамический лучистый пол всегда будет очень приятным на ощупь.
Каменная плитка (мрамор, сланец, травертин, гранит) — это еще один тип полов, идеально подходящий для лучистого тепла.По сравнению с другими материалами натуральный камень дольше всего сохраняет повышающееся тепло. Хотя изначально для разогрева потребуется много времени, он будет оставаться теплым в течение многих часов.
Ковролин — это не лучший вариант для полов с подогревом, так как ковролин обладает сильными изоляционными свойствами. В результате теплый воздух не может подниматься сквозь пол. Фактически, комнаты покрыты ковровым покрытием именно для того, чтобы полы оставались теплыми, не требуя дополнительного тепла.
Пробка — похожа на ковер, пробка имеет очень сильные изоляционные свойства и сама по себе относительно теплая на ощупь. Поэтому устанавливать под ней лучистое отопление действительно нет необходимости.

Лучшее отопление подходит для вашего дома?
Если вы сомневаетесь, подходит ли лучистый пол с подогревом для вашего дома, помните о следующих моментах:
— Лучистое тепло работает тихо, незаметно и без усилий. Никаких некрасивых радиаторов, потрескивания, пыли и сухого воздуха.
— Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть комнаты, а нижняя половина остается холодной. Полы с подогревом помогут вам не только почувствовать себя намного теплее, но и сэкономят много денег на отоплении. Вы можете выключить основной термостат и сразу же наслаждаться теплом, исходящим от пола.
— В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного технического обслуживания.
— В маленькой ванной очень легко и недорого переоборудовать пол и установить лучистое электрическое отопление.
— Если у вас большая главная ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в тех стратегических местах, где люди проводят большую часть времени стоя: возле душа, вокруг туалета и возле туалетного столика.
— В холодном климате может быть очень приятно ступить на теплый пол, везде, где уложена плитка. Эти пространства включают: фойе / прихожую, ванную комнату и кухню.
— Если вы уже заменяете полы или проводите ремонт кишечника в доме, это очень простой проект по модернизации, который можно выполнить, и он будет приносить дополнительное удовольствие каждый день.
— В доме новой постройки очень легко установить лучистое отопление пола, потому что в нем нет существующего пола. Таким образом вы сэкономите деньги на работе по удалению и замене существующего напольного покрытия.
— Когда придет время продавать свой дом или квартиру, полы с подогревом станут очень привлекательной функцией высокого класса для покупателей.Это может повысить продажную цену и ускорить продажу.
Калькулятор кабеля
WarmWire | SunTouch
Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».
Доступное напряжение 120 В переменного тока 240 В переменного тока Желаемое расстояние между проводами 3.532,5 Тип чернового пола под отапливаемым помещением БетонДерево Предложите комплект, соответствующий вашему проекту. Да нет
Рассчитать
Требуемая площадь слишком мала для установки продуктов Sun Touch. Для наших продуктов требуется минимум 12 квадратных футов покрытия.
Предоставленная площадь превышает максимально допустимую для этого калькулятора.
Ваш расчет
Расчетные дневные эксплуатационные расходы:
Рассчитано с использованием {центов} ¢ / кВтч. Изменять
Расчетные суточные эксплуатационные расходы
Вот список запчастей для печати:
Требуется более или менее утеплить пол в этой комнате?
ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате.Измените настройку расстояния на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3,5 дюйма, чтобы обеспечить меньше тепла на квадратный фут. Наше расстояние по умолчанию составляет 3 дюйма.
Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотрите наши варианты комплекта для 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.
Нет доступных комплектов для указанной области. Этот проект слишком велик для нашего самого большого 240-вольтового комплекта. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.
Нет доступных комплектов для указанной области.
Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.
Наборы WarmWire недоступны для расстояния между проводами 3,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.
Доступные комплекты
Комплекты
SunTouch WarmWire Kits включают важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель (и) WarmWire, командный термостат SunStat ™, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке.Комплекты WarmWire также доступны с термостатами SunStat View. Свяжитесь с вашим представителем для получения подробной информации.
Выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):
Или выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):
Результаты печати
Количество: {{Quantity}}
{{ShortDescription}}
Код заказа: {{OrderingCode}}
Номер модели: {{Name}}
{{/каждый}}
Размеры электрических ковриков и кабелей для обогрева пола
Коврики для подогрева пола:

Шаг 1. Создайте план этажа.
Начните с рисования плана отапливаемой зоны на сетке. Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д. Под этими приспособлениями нельзя устанавливать ни коврики HeatTech, ни кабель. Четко обведите маркером нагретую область.
Шаг 2: Рассчитайте размер отапливаемой площади.
Рассчитайте общий размер теплого пола, используя данные из шага 1.При необходимости разбейте область на более мелкие части (квадраты, прямоугольники) и сложите их индивидуальные размеры (A, B и C, как показано на образце справа). Запишите результаты. Для матов на 120 В общая площадь пола с подогревом не должна превышать 150 квадратных футов. Для матов на 240 В оно не должно превышать
кв. Футов.
Как видно на примере, все 3 зоны — A, B и C — это зоны, где необходимо отопление. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.
Показанная буферная зона (где обогрев не является существенным) рекомендуется, но не является обязательной и поэтому не учитывается при расчетах. Эта область может быть использована для установки мата излучающего тепла избыточной длины.
Совет: чтобы вычислить размер треугольника, умножьте его стороны и разделите результат на 2.
Шаг 3: Определите расположение термостата.
Термостат следует размещать подальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины.Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.
Шаг 4: Нарисуйте макет мата на плане этажа.
План этажа важен при выборе коврика для подогрева пола подходящего размера. Учтите, что коврик имеет постоянную ширину 20 дюймов, однако перемещение в более узких местах может быть достигнуто путем обрезки стекловолоконной сетки (не обрезайте нагревательный провод!). Убедитесь, что нагревательный коврик покрывает важные зоны, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами.Любые корректировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за унитазом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на макете.
Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.
Шаг 5. Выберите нагревательный мат (-а) подходящего размера.
Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта.Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером обогреваемой площади из шага 2. Она не должна превышать размер обогреваемого пола.
Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков. Этот вариант, хотя и приемлем, менее точен и рекомендуется только для прямоугольных участков с минимальными препятствиями и поворотами или без них.
Кабель для обогрева пола

Шаг 1. Создайте план этажа.
Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».
Шаг 2: Рассчитайте размер отапливаемой площади.
Следуйте инструкциям, приведенным выше в разделе «Нагревательные маты».
Пример, показанный справа, показывает 5 областей, где требуется обогрев: A, B, C, D и E. Буферная зона (не является частью секции «E») не включается в расчет площади и используется для прокладки избыточного нагревательного кабеля. , если имеется.
Шаг 3. Выберите нагревательный кабель подходящего размера.
Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общее покрытие кабеля на выбранном расстоянии должно быть не меньше размера обогреваемой зоны. Это гарантирует, что не останется лишнего нагревательного кабеля.
В показанном примере общая площадь покрытия кабеля теплого пола (на расстоянии 3 дюймов) превышает площадь обогрева, а это означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.
Советы по установке для обоих типов систем:
Настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является обязательным и которую можно использовать для прокладки оставшегося кабеля или оставить без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
Не используйте ленту — изоленту не рекомендуется использовать для крепления кабеля электрического теплого пола, поскольку она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности.Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабеля включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.
Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей командой разработчиков по адресу [email protected], используйте нашу форму запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для подогрева пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.
Калькулятор затрат
Прямой кондуктивный нагрев
Вместо обогрева и повторного ввода теплого воздуха в комнату Nuheat непосредственно нагревает находящихся в ней людей за счет теплопроводности, а также регулирует температуру воздуха, направляя тепло непосредственно в комнату. Поскольку это тепло исходит от всей поверхности пола, оно равномерное, постоянное и сконцентрировано в большей степени на глубине 6 футов — там, где большинство из нас проводит свое время. Это обеспечивает постоянный комфорт, несмотря на более низкую температуру окружающего воздуха.А за счет поддержания более низкой температуры окружающей среды — при сохранении комфорта — затраты на энергию снижаются, а отопление становится более эффективным.
Остаточное отопление
В силу метода установки Nuheat заключен в термальную массу (тонкие слои над и под системой Nuheat). Эта тепловая масса удерживает и накапливает тепло, выделяемое системой. Даже после выключения Nuheat эта тепловая масса продолжает ощущаться теплой и выделять накопленное тепло, что снова повышает эффективность и снижает затраты на электроэнергию.
Безопасность
Nuheat — это продукт, не требующий обслуживания, с 25-летней гарантией и не требующий обслуживания. Поскольку источник тепла надежно закреплен между слоями тонкого отверждения, не стоит беспокоиться о том, что мебель, занавески или дети могут соприкоснуться с источником тепла.
Дизайнерская гостиная
Обогреватели для плинтусов имеют неприглядный вид и выступают из стены на высоту от 4 до 5 дюймов. Nuheat, с другой стороны, представляет собой почти невидимый продукт, аккуратно спрятанный под поверхностью пола, а его стильные термостаты являются единственным видимым аспектом системы.А учитывая тот факт, что тепло исходит от всего пола, не нужно беспокоиться о том, что мебель закрывает обогреватели или находится рядом с обогревателем плинтуса. Nuheat дает полную свободу при декорировании, поддерживая при этом комфортную температуру в помещении.
Как заменить обогреватель плинтуса на систему теплого пола Nuheat
Перед тем, как начать, убедитесь, что основная плата подключена к выделенному контуру (Nuheat требует выделенного контура). Если мощность Nuheat Mat больше, чем мощность обогревателя плинтуса, убедитесь, что общая нагрузка не превышает размер выключателя.
Зачем и как рассчитывать потребляемую мощность вашего пола в киловаттах
Когда дело доходит до лучистого теплого пола, нужно знать множество цифр. Мощность, напряжение, сила тока, киловатт-часы (кВтч), квадратные метры (или квадратные метры), стоимость материалов — это лишь некоторые из основных нарушителей. Так зачем добавлять в список «использование киловаттной нагрузки»?
Если у вас есть один из новых термостатов с сенсорным экраном WarmlyYours Radiant Heating, вы уже заметили, что в процессе настройки есть этап, на котором запрашивается нагрузка на пол.Эта информация используется, чтобы помочь программируемому термостату отслеживать статистику использования, которая затем регистрируется во встроенном журнале учета энергии, который поставляется с термостатами nSpire Touch и nSpire Touch WiFi. В конечном итоге это поможет вам отслеживать потребление энергии, что, в свою очередь, поможет вам внести коррективы, чтобы сэкономить на счетах за электроэнергию. Если вы приобрели систему теплого пола самостоятельно, у вас уже будет этот номер нагрузки на пол в документации по заказу. Но если ваша система подогрева пола поставляется вместе с домом или вы только что приобрели новый термостат и у вас нет под рукой информации об использовании киловаттной нагрузки, вот как узнать, что это такое.
Если ваша система подогрева пола расположена под плиткой или камнем, ее мощность должна составлять 15 Вт на квадратный фут. Следовательно, следует умножить 15 на квадратный метр отапливаемой площади в комнате (а не на всю площадь комнаты). Это дает вам общую мощность комнаты. Разделите это число на 1000, чтобы получить киловатты.
Если ваша система подогрева пола расположена под ковром или ламинатом, ее мощность должна составлять 12 Вт на квадратный фут. В этом случае умножьте 12 на квадратные метры отапливаемой площади в комнате и разделите на 1000, чтобы получить киловаттную нагрузку.
Например, на приведенном выше плане этажа ванной комнаты показана комната площадью 86 квадратных футов с примерно 49 квадратных футов кабеля TempZone ™, проложенного под плиткой или камнем. Используя приведенную выше формулу, потребляемая нагрузка в киловаттах составит 0,735.
15 x 49 = 735
735 ÷ 1000 = 0,735 киловатт
На этом плане кухни показана комната площадью 169 квадратных футов с примерно 67 квадратных футов Environ ™ Flex Rolls, установленных под ламинатом. Используя приведенную выше формулу, потребление киловаттной нагрузки будет равно 0.804.
12 x 67 = 804
804 ÷ 1000 = 0,804 киловатт
Если вы только что заказали или получили систему теплого пола, вы можете узнать потребление киловаттной нагрузки, а также мощность продукта, силу тока и другие параметры. в разделе плана этажа вашей индивидуальной установки SmartPlan и электрическом плане.
Имея эту информацию под рукой, вы можете быстро и легко пройти процесс настройки термостата и в кратчайшие сроки подключить систему теплого пола.
Чтобы увидеть, как работает процесс настройки термостата Wi-Fi nSpire Touch от WarmlyYours Radiant Heating, посмотрите это видео. Вы также можете узнать больше о наших термостатах с сенсорным экраном и электрических системах теплого пола, посетив сайт www.warmlyyours.com.
Стоимость установки полов с подогревом в ванных комнатах
Потрясающе смотрятся кафельные или каменные полы в ванной. Однако когда вы ходите босиком по холодному полу, это может шокировать вашу систему.Это одна из причин, по которой домовладельцы добавляют лучистое тепло в полы в ванных комнатах.
Воспользуйтесь нашим калькулятором, чтобы оценить цену на пол с подогревом, или продолжайте читать ниже, чтобы узнать больше о стоимости установки различных систем полов с подогревом.
Загрузка цен на почтовый индекс.
Калькулятор затрат на установку полов с подогревом
Введите размер вашего проекта и выберите интересующие вас материалы и услуги, чтобы оценить стоимость проекта, используя данные о ценах на 2021 год.Продолжайте читать ниже, чтобы узнать больше о том, чего ожидать от проекта установки полов с подогревом в ванной комнате.
опционально рассчитать цены для вашего региона
Товар
Низкий
Высоко
450 долларов США
750 долл. США
600 долл. США
900 долларов США
Стандартный излучающий материал для пола, включая коврик, трубки, проводку и обогреватель.Цена не включает налог с продаж.
150 долларов США
450 долларов США
Работы по установке элементов полов с подогревом, труб и электропроводки.Включает базовую очистку рабочего места.
50 долларов США
100 долларов США
Поставляется стандартный излучающий пол, включая термостат, крепеж, соединители и проводку.
113 долл. США
338 долл. США
Разрешение на демонтаж существующей системы лучистого отопления, включая транспортировку и ответственную утилизацию материала.
Ориентировочная стоимость проекта
Оценка на квадратный фут
9 долларов США — 17 долларов США
8 долларов.67
17,33 долл. США
Предполагаемая общая сумма проекта
650 долл. США — 1300 долларов США
$ 650
1300 долл. США
Сравнить со средними ценами на 2021 год
Средняя цена по стране
585 долларов США
585 долларов США
Типичный диапазон цен (за квадратный фут)
8–15 долларов
8–15 долларов
Получите бесплатные оценки от ближайших к вам подрядчиков.
Сколько стоит пол с подогревом в ванной?
Раньше нагревательные элементы в полу были дорогостоящими. Однако сейчас средняя стоимость добавления тепла к полу в ванной комнате составляет 585 долларов.Обычно домовладельцы платят от $ 10 до $ 15 за квадратный фут.
Таким образом, размер вашей ванной комнаты, выбор электрического или водяного отопления и стоимость рабочей силы в вашем районе будут определять, сколько вы фактически заплатите за добавление теплых полов в вашу ванную комнату.
Полы с подогревом часто устанавливают при ремонте или установке более крупной ванной комнаты. Узнайте больше о расходах, связанных с ремонтом ванной комнаты.
Средние затраты на электрическое лучистое тепло
Одна из самых распространенных форм лучистого тепла для ванной — электрическая система.Эта система обычно используется с плиточным полом путем встраивания электрических катушек в раствор под плиткой.
Многие установщики систем отопления, вентиляции и кондиционирования воздуха (ОВКВ) обучены и могут устанавливать электрическое или водяное излучающее тепло, и электрик также может выполнить установку.
Коврики с электрическим подогревом пола часто стоят от $ 8 до $ 12 за квадратный фут. Они популярны благодаря невысокой стоимости и простоте монтажа.
Средние затраты на водное лучистое тепло
Термин «гидронный» происходит от использования нагретой воды, которая течет по шлангам или трубкам.Поверх труб лежит тонкий слой бетона, который покрывается плиткой, камнем, линолеумом или любым другим напольным покрытием.
Гидравлическое тепло лучше всего работает в домах с котлами. Однако, когда вы добавите его в дом без него, установщик может использовать умные средства нагрева воды с помощью водонагревателей без резервуара или другими методами.
Установка систем водного лучистого отопления обычно стоит от $ 10 до $ 15 за установку и может стоить больше, если потребуется бойлер.
DIY Отопление пола в ванной
Для талантливого домовладельца, обладающего навыками, временем и инструментами «сделай сам», оснащение ванной комнаты лучистым теплом может стать отличным проектом «сделай сам».Установка труб или нагревательных элементов в пол обычно выполняется одним или двумя людьми за выходные.
После того, как вы решите, будете ли вы использовать электрический или водяной, вам нужно будет выбрать источник тепла. Электронный источник потребует найма электрика. Электрики обычно берут от 50 до 100 долларов в час. Чтобы узнать больше, см. Наше руководство по стоимости электромонтажных работ.
Наем профессионального специалиста по водяному отоплению
Если вы уже пользуетесь услугами HVAC в вашем районе, вам следует спросить их, устанавливают ли они лучистое тепло для полов в ванных комнатах.Сантехники и электрики также могут выполнить весь проект. Поэтому, если вы знакомы с профессионалами в любой области, вам следует посоветоваться с ними, прежде чем нанимать кого-то, кого вы не знаете.
Однако, если вы не работали с местным специалистом по отоплению, вентиляции и кондиционированию воздуха или водопроводчиком, попробуйте наш бесплатный поиск подрядчиков, чтобы без проблем получить оценки от профессионалов в области лучистого отопления в вашем районе.
Прежде чем принять решение, проверьте их лицензию, сертификаты, страховку и рекомендации. Тогда либо вам, либо подрядчику необходимо будет получить разрешение на работу в городской строительной инспекции.
Теплый пол в ванной комнате может стать ценным дополнением к вашему дому и добавить много капитала, когда вы будете готовы к продаже.
