Установка и выбор воздуховода для вытяжки на кухне

На чтение 7 мин. Просмотров 5 Опубликовано Обновлено

Каждая хозяйка мечтает оборудовать свою кухню по последнему слову техники. Естественно вытяжка на кухню с воздуховодом будет обязательным компонентом, обеспечивающим своевременный отток запахов приготавливаемой пищи.

Кухонные вытяжки состоят из нескольких конструкционных элементов. Одним из них является воздуховод, основной функцией которого является обеспечение отвода воздуха из зоны кухни. Это специальный канал или труба, доставляющая воздух от заборного вытяжного устройства к месту его вывода (например, вентиляционной шахте).

Можно с уверенностью утверждать, что без воздуховода вся вентиляционная система не сможет функционировать. Однако на современном рынке уже появились устройства, не требующие наличия воздуховодов. Воздух очищается напрямую в вытяжке с помощью специальных угольных фильтров. Данная система пока не пользуется большой популярностью из-за необходимости частой замены очищающих картриджей.

Отличия кухонной вытяжной системы от вентиляции

Схема кухонной вытяжной системы

Для жилых помещений установлены специальные санитарные нормы, определяющие воздухообмен в помещении. Для выполнения этих требований во всех квартирах устанавливается вентиляция, способная обеспечивать циркуляцию воздуха. Однако, для локализации сильных запахов, гари и дыма эта система непригодна, так как работает за счет естественного воздухообмена.

Именно наличие кухонной вытяжки, обеспечивает локальный интенсивный отвод воздуха. Она устанавливается в местах повышенного скопления неприятных запахов.

Виды воздуховодов для кухонной вытяжки

Существует несколько видов классификации воздуховодов для вытяжки.

Их подразделяют:

  • по форме;
  • по материалу, из которого они изготовлены;
  • по конфигурации.

При выборе воздуховода в кухню необходимо учитывать всю совокупность параметров данного приспособления.

Форма воздуховодов

По форме сечения их подразделяют на следующие виды:

  • прямоугольные. Такие воздуховоды удобно располагаются за шкафами. В продаже они существуют в виде отдельных секций и переходников между ними. Это позволяет проложить любую траекторию от вытяжного устройства к вентиляционной шахте. Подходят для кухонь с любой высотой потолка. Обладают весьма эстетичным видом. Однако они обладают меньшей производительностью, чем воздуховоды другой формы;
  • круглые. Не подходят для кухонь с низкими потолками, так как очень громоздки. Если выпускное отверстие прямоугольное, то требуется специальные переходники с прямоугольного сечения на круглое;
  • овальные. Обладают плюсами и минусами круглых воздуховодов.

Одной из разновидностей прямоугольных воздуховодов являются плоские конструкции. Они компактны и их легко скрыть от глаз. Выпускаются в трех стандартных размерах:

  • 110х55 мм. Применяются для вытяжек производительностью не более 300 м3/ч;
  • 120х60 мм. Такие воздуховоды способны пропускать через себя уже больший объем воздуха, но не более 350 м3/ч;
  • 206х60 мм. Самые крупноразмерные воздуховоды. Они устанавливаются к высокопроизводительным вытяжкам, когда требуется высокая степень очистки воздуха от запахов.

Материал, для изготовления воздуховодов

Для изготовления воздуховодов в наше время принято использовать следующие материалы.

Пластик (полиэтилен, ПВХ и стеклопластик)

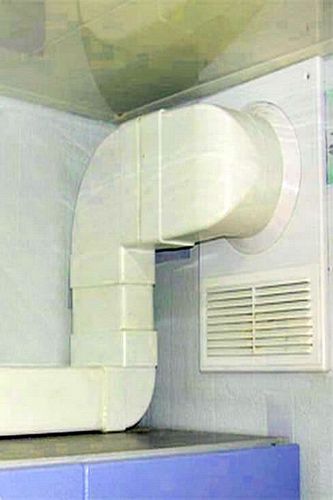

Виды пластиковых воздуховодов и переходников.

Самый популярный материал. Обычно выпускаются с круглым или прямоугольным сечением.

И если прямоугольные выглядят более красиво, то легкость установки отличительная черта именно круглых систем (для них обычно не требуется специальных переходников для присоединения к вытяжке и вентиляционной решетки).

Плюсы пластиковых воздуховодов:

  • гладкая внутренняя поверхность препятствует скапливанию грязи и жира внутри системы;
  • пластиковые трубы не способны ржаветь;
  • малый вес;
  • легкость сборки. Большое разнообразие деталей позволяет собирать воздуховоды любой конфигурации и протяженности;
  • при работе отсутствуют сильная вибрация и шум;
  • небольшая цена.

Минусы:

  • для монтажа требуются разнообразные переходники и соединительные детали;
  • нестойкие к повышению температуры. При высокой температуре способны выделять токсичные соединения в пространство кухни.

Алюминий

Достаточно популярный материал. Из него делают гофрированные трубы для воздуховодов. К его плюсам можно отнести:

  • легкость в установке. Универсальный материал для почти всех случаев;
  • хорошо переносит нагревание;
  • низкая цена.

Недостатки:

  • не эстетичный внешний вид. Для придания презентабельности, трубу такого типа прячут в специальный короб или прокладывают внутри шкафа;
  • механически непрочный материал, неустойчивый к внешним воздействиям и деформациям;
  • так как алюминий хорошо проводит тепло, то в помещении, где установлены воздуховоды из данного материала, возможно накопление конденсата.

Сталь

Изготавливаются из оцинкованной или нержавеющей стали. Но в домашнем применении на кухне нашли себя именно оцинкованные модели. Однако этот тип воздуховодов постепенно изживает себя и с каждым годом становится все менее и менее востребованным.

К достоинствам воздуховодов из данного материала относят:

  • гладкая поверхность. Скорость потока воздуха не снижается при прохождении по трубам этого типа. В них не застревает нагар, пыль и прочие загрязнения;
  • легко выдерживают повышенную температуру, без каких-либо последствий для себя и окружающей среды;
  • относятся к бюджетной ценовой категории.

Недостатки:

  • по сравнению с теми же пластиковыми трубами, имеют значительный вес. Соответственно требуются дополнительные крепления при монтаже на стену;
  • для герметизации каналов требуются дополнительные смеси или составы;
  • если требуется собрать воздуховод сложной формы, может необходимость резки металлических труб;
  • при работе издают достаточно громкий звук.

Конфигурации воздуховодов

Воздуховод из полиолефина, армированный стальной проволокой

В данной классификации трубы воздуховода делятся на:

  • гибкие. К ним относятся гофрированные каналы, чаще всего выполняемые из алюминия, но в настоящее время появились модели изготовленные из пластика. Их можно размещать под любым углом. Возможность растяжения или сжатия является дополнительным плюсом. Однако, важно учитывать, что плохо растянутый короб сильно препятствует свободному движению воздуха, что сильно уменьшает производительность системы. К еще одному недостатку можно отнести то, что гофрированный короб не рекомендуют делать более трех метров длинной. Так как каждый дополнительный метр уменьшает производительность на 5-10%;
  • жесткие. Их выполняют из всех трех материалов. Удобство в сборке и гладкая внутренняя поверхность, препятствующая накоплению грязи – основные из преимущества. Цена несколько выше, чем у гибких воздуховодов, но удобство использования компенсирует этот недостаток.

Основные правила монтажа воздуховода

Перед началом сборки воздуховода необходимо в первую очередь определиться с его размерами. Для оптимального подбора короба необходимо, чтобы выполнялись следующие требования:

  • размер сечения воздуховода должен совпадать с выпускным отверстием вытяжки. Меньший диаметр трубы приведет к излишнему шуму при работе системы и вызовет перегрузку мотора;
  • если выходное отверстие отличается по форме от формы сечения воздуховода, требуется приобрести специальный переходник.

Нюансы монтажа

При монтаже воздуховода для вытяжки требуется учитывать следующие моменты:

  1. Количество поворотов воздуховода следует делать как можно меньше, так как каждый изгиб снижает эффективность работы вытяжной системы на 10%. Рекомендован монтаж не более трех колен.
  2. Так как воздуховод следует периодически очищать, то рекомендуется сделать его разборным.
  3. При монтаже гофрированного алюминиевого короба допускается его крепление к вытяжке обычными хомутами.
  4. Недопустимо глухое крепление воздуховода к вентиляционной решетке кухни. При плотном прилегании короба, в то время, когда вентиляционная система не работает, нарушается естественная циркуляция воздуха. Для того чтобы этого избежать, требуется монтаж специальной вентиляционной решетки с отверстиями и встроенным обратным клапаном.
  5. Нежелательно использование каналов разного размера. Это потребует использования специальных переходников, что сильно снижает эффективность работы всей системы.
  6. Самый эстетичный вид имеет плоский прямоугольный короб.

Способы, позволяющие спрятать воздуховод

Способ монтажа воздуховода за подвесным потолком

Для более презентабельного вида кухни рекомендуется маскировать систему каналов. Для этого используются следующие методы:

  • убираются за подвесной потолок. При его наличии все горизонтальные трубы легко туда убираются. Для вертикальных участков делаются специальные кожухи, обтянутые тем же материалом, что и потолок;
  • декоративный короб. Существует много модификаций такого кожуха, отличающихся по форме, цвету и способу исполнения. Допускается даже встроить в него точечные светильники;
  • при одновременной покупке мебели прокладка воздуховода возможна внутри шкафов или по их «крышке»;
  • возможно и самостоятельное изготовление короба из гипсокартона. Далее, в соответствии с дизайном самой кухни, конструкция или окрашивается в определенный цвет или оклеивается обоями.

В настоящее время на рынке представлено огромное количество моделей воздуховода для создания кухонной вытяжной системы. И вопрос выбора того или иного типа определяется не только его конструктивными характеристиками, но и личным предпочтением, удобством монтажа, внешним видом. А правильный монтаж выбранной системы обеспечит хороший отток воздуха в требуемой зоне и избавит кухню от неприятных запахов.

пластиковые вентиляционные каналы на кухне, вентиляция из пластика, как установить гофрированный отвод

Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования. Существует несколько видов вытяжки для кухни.

Важность воздуховода для кухни

Вытяжка на кухне – полезный элемент

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Какие элементы необходимы для монтажа вытяжки

Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:

  1. Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
  2. Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности.
    В результате, очистка упрощается. Чем не экономия на обслуживании?
  3. Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.

Как правильно установить вытяжку

Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Как выбрать вытяжку учитывайте все за и против:

Плюсы и минусы

Нажмите чтобы увеличить

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.

И так, преимуществами являются:

  • Шумоизоляция;
  • Плотность крепления, дабы грязь не забивалась в зазоры;
  • Низкое сопротивление;
  • Легковесность, что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь.

Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.

Как выбрать

Нажмите чтобы увеличить

На что обратить внимание

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.

Нажмите чтобы увеличить

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Дополнительные элементы

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

  • вентиляторы;
  • шумоизоляционные материалы;
  • приточно-вытяжные решетки.

Процесс установки

Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция

Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.

Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:

  • специальный разъем для присоединения кабелей;
  • изолировав и скрутив провода.

Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.

Подключение

Подключение вытяжки к воздуховоду происходит по следующему алгоритму:

  • Подключение воздуховода.
  • Вешаем шкаф с гофрой на стену.
  • Закрепляем самодельный короб на шкаф.
  • Закрепляем вытяжку в шкаф.
  • Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
  • При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
  • В случае монтажа пвх воздуховодов ситуация процесс идентичен.

В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.

Уход и правила эксплуатации

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода, доступность сервисной поддержки.

Как правильно сделать монтаж воздуховода:

Как украсить или спрятать

Как спрятать воздуховод

Существует несколько способов гармонично спрятать воздуховод:

  1. Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.
  1. В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними, заметить который будет практически невозможно.
  2. Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
  3. Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.

Как спрятать трубы на кухне:

В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами. Смотрите также информацию про монтаж кухонной вытяжки.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.

Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

  • ПВХ;
  • фторопласта;
  • полипропилена;
  • полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

  • Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
  • Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Допускается делать не больше 3 колен и изгибов.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

  • пленчатого типа;
  • в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

  • Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
  • Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

  • Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.

  • Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

Решетка с фитингом и хомут для вытяжки. Монтаж воздуховода для кухонной вытяжки

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени — отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.


Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.


Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество — в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Какой воздуховод бы не был выбран для кухни, большую роль играет правильный монтаж. Собранный по инструкции воздуховод убережет квартиру от резких, неприятных запахов.

Воздуховод для вытяжки — помощник на кухне для современной хозяйки. Благодаря ему, при приготовлении пищи, гарь и жир не оседают на кухонных обоях, а вытягивается из помещения. Более того вытяжка с воздуховодом не позволяет едким запахам выйти за пределы кухни.

Принудительная вытяжка имеет много плюсов. Самый главный из них — качественная очистка воздуха. Радует также цена этого агрегата, ведь вытяжка без воздуховода более дорогая. Кроме того, изделия с воздуховодом имеют различную расцветку и форму, а значит подойдут для любой стилистики кухни.

Какой вид воздуховода для кухонной вытяжки лучше? Рассмотрим виды изделий и постараемся выявить самый эффективный и долговечный.

Виды и преимущества

Воздуховод для кухни может быть гофрированный или гладкий пластиковый. Гофрированные изделия — это полужесткие алюминиевые или пластиковые конструкции. Гладкие пластиковые воздуховоды применяются гораздо чаще.

По форме изделия могут быть:

  • прямоугольными;
  • круглыми.

Гофрированные модели имеют целый ряд преимуществ, среди которых:

  • доступная цена по сравнению с пластиковыми аналогами;
  • плавные изгибы и отсутствие дополнительных соединяющих элементов;
  • способность растягивания гофры на необходимое расстояние;
  • умение увеличивать диаметр гофры по отношению к диаметру вытяжки.

Пластиковые воздуховоды, предназначенные для кухонной вытяжки, также имеют свои положительные стороны. В частности:

  • шумоизоляция лучше, чем у металлических моделей;
  • более эффективное вытягивание воздуха, за счет низкого сопротивления;
  • меньше чем металлические аналоги, забивается жиром и грязью, все это попадает в специальный контейнер.

Не зависимо от того, на какой модели остановился покупатель, в любом случае воздуховоду необходима правильная установка. Опишем подробно все этапы монтажа трубы для вытяжки.


Подготовка к установке

Перед проведением монтажа, необходимо проверить все размеры. Диаметр воздуховода должен быть в точности, как диаметр отверстия в вытяжке. Если диаметр воздуховода будет меньше, то из-за сопротивления, сила втягивания будет слабой.

Кроме этого при установке нужно обратить внимание на углы изгиба воздуховода. Чтобы сопротивление не было высоким, каждый угол изгиба воздуховода не должен быть больше 90 градусов.

Чтобы избежать обратной тяги из вентиляционной шахты к кухонной утвари, необходимо установить обратный клапан. Переходим непосредственно к монтажу вентиляционной трубы .

Монтаж

Восстановление воздуховода на кухне нужно начинать с подбора инструментов. Для установки трубы может потребоваться:

  • ножовка и ножницы по металлу;
  • электролобзик;
  • линейка и карандаш;
  • болгарка и электродрель;
  • пистолеты: для монтажной пены и для силиконового герметика;
  • плоские кусачки и напильники;
  • наждачная бумага;
  • молоток;
  • шуруповерт;
  • строительный нож;
  • тиски.

Когда все инструменты собраны, можно приступать к работе. Начнем с выполнения отверстий под хлопушку.


Делаем отверстия

Хлопушку лучше всего подбирать из таких материалов, как жесть, алюминий или оцинковка. Удобнее всего хлопушку вмонтировать на полке, расположенной над варочной поверхностью. К полке хлопушка присоединяется монтажным клеем, а к вентиляционному отверстию прикрепляется с помощью монтажной пены.

Установка хлопушки должна быть совершена только после примерки и разметки на верхней доске полки отверстия, ее диаметр обязательно должен соответствовать диаметру нижнего отверстия хлопушки.

Работаем с мебелью

Полку необходимо освободить и снять с петель. В нижней части электролобзиком вырезаем отверстие. После этого вставляем воздуховод в отверстие. Далее приступаем к прокладке гофра.

Прокладывание вентиляционной трубы

Мебель укладывается на заднюю панель. В проделанное углубление засовывается гофр нужного размера. Далее вставляем гофр в верхнюю панель, а уголки верхнего углубления надрезаем ножницами на 15-20 мм и закручиваем в разные стороны. После этого приступаем к крепежу хлопушки.

Крепеж хлопушки

Полку с вставленным гофром прикрепляем на место. Части отогнутой фольги обмазываем силиконом и проделываем тоже самое, с деревянными углами. Приподняв короб вверх, вставляем его в вентиляционное отверстие. Потом опускаем его на панель полки, в соответствии с отмеченными точками.

Остатки силикона устраняем с помощью губки смоченной в столовом уксусе. Примерно через час после того, как силикон высох, струей монтажной пены задуваем зазоры, находящиеся меж краями. Затем переходим к завершающему этапу — непосредственно монтажу вытяжки.


Установка вытяжки

В окошко, сделанное в нижней панели полки, вставляем вытяжку. Далее прикрепляем шурупами вытяжку к мебели через монтажные углубления. Потом нахлестываем на патрубок вытяжки гофр и скрепляем его хомутом. Для этого лучше всего подойдет мягкая проволока. Герметизировать не нужно, поскольку для чистки вытяжки, ее будет сложнее разобрать.

Обязательно нужно обдумать электрическую проводку для вытяжки. Подключать вытяжку нужно только через заземленную розетку. Для этого лучше подойдет модель евростандарт.

Какой воздуховод бы не был выбран для кухни — гофрированный или пластиковый, большую роль играет правильный монтаж. Собранный по инструкции воздуховод, будет прекрасным помощником и убережет квартиру от проникновения резких и неприятных запахов.

Для нормальной жизнедеятельности в квартире необходим чистый воздух. Его должна обеспечивать естественная вентиляция, которая всегда планируется в жилых домах. Но при интенсивной готовке на кухне ее бывает недостаточно, поэтому в большинстве современных квартир устанавливаются кухонные вытяжки, помогающие справиться с обилием пара, жира и запахов. Если хозяин решает выбрать прибор циркуляционного типа, потребуется монтаж дополнительной вентиляционной трубы, подсоединяемой к вытяжке для кухни. Выясним, как можно сделать это своими руками.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Необходимо знать, что в городских квартирах установлена только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями – форточками.

Обратите внимание! Вентиляционная система эффективна, когда объемы приточного и уходящего воздуха равны. Поэтому во время работы мощной кухонной вытяжки придется открывать окно.

Приточная система

Притоком свежего воздуха можно управлять, используя простейшие приточные устройства: окна и форточки. После замены деревянных окон на герметичные пластиковые для этих целей может потребоваться . Когда производится замена окон, рационально будет установить также пластиковые двери на кухне и закрывать их при приготовлении пищи. Естественная вентиляция быстрее справится с очисткой воздуха в небольшом помещении.


Естественная вытяжка

Причиной слабого оттока воздуха может быть засорение вентиляционного канала. Владелец квартиры может , прилегающий к помещениям, и решетку. Основную шахту с отводами должны очищать работники жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что существенно повышает мощность потока. Подобные способы превращают естественную вентиляцию в принудительную. Ее можно использовать не всегда, а только при приготовлении пищи.


Кухонная вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи все-таки требуется монтаж дополнительного вытяжного устройства. Оно бывает двух типов:

  • , очищающая воздух и его возвращающая его в помещение;
  • циркуляционная (проточная), обеспечивающая вывод загрязненного воздуха через вентиляционный канал из квартиры.

В первом случае плоский прибор устанавливается над плитой и через него производится фильтрация воздуха. Вентиляционный канал в данном случае не нужен.

Розетку нельзя устанавливать слишком близко к плите, поэтому, возможно, придется заменить шнур вытяжки, так как у большинства приборов он очень короткий.

Главным отличием монтажа циркуляционной вытяжки, которая также навешивается на стену или встраивается в кухонную мебель, является необходимость устройства . Вентиляционное отверстие располагают близко к плите. Оптимальным вариантом является его размещение прямо над ней. Выходное отверстие прибора следует располагать как можно ближе к воздушному тракту.


Важно! Воздуховод должен быть как можно короче, чтобы не создавать дополнительного шума и сопротивления движению воздуха.

Выбор воздуховода

Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:

  • по материалу;
  • диаметру или размерам сторон короба;
  • форме сечения;
  • гибкости.

Пластиковый воздуховод

Большая часть вытяжных труб делается из пластика, который в любой из своих разновидностей (ПВХ, полиуретан, полипропилен) имеет свои преимущества:

  1. Снижение шума.
  2. Малое сопротивление воздушному потоку.
  3. Легкие монтаж и обработка.
  4. На гладкой поверхности не скапливаются загрязнения.

Воздуховоды делают круглыми и прямоугольными. Первые обладают меньшим сопротивлением воздуху, а вторые лучше подходят под интерьер кухни. Для каждого вида имеются переходники.

Особенно важно правильно подобрать нужный диаметр или размеры сторон короба и соединить воздуховод на входе и выходе. Плотное прилегание обеспечивается за счет применения герметика.


Алюминиевая гофра

Труба в виде алюминиевой гофры имеет небольшую длину. Во время монтажа она растягивается, что делает стенки гладкими и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность. Стандартный диаметр трубы может составлять 10, 12, 12.5, 15 см.

Из-за непривлекательного вида гофру и стараются скрыть в стенных шкафах или за натяжными потолками. Еще их маскируют за нижним уровнем гипсокартонной перегородки или прямоугольными коробами из пластика с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, что обеспечит зональное освещение плиты.

Конструкция

При продумывании конструкции вентиляционного канала для кухонной вытяжки важно учитывать несколько основополагающих моментов:

  • Диаметр воздуховода подбирается так, чтобы он был равен вентиляционному отверстию и был больше, чем у кухонной вытяжки.
  • Количество изгибов и длина трубы должны быть как можно меньше.
  • Каждый метр снижает тягу на 5–10 %, поэтому предельная длина составляет 3 м, чего для обычной кухни вполне достаточно.
  • Для вентиляции и вытяжки устанавливают обратный клапан, обеспечивающий их совместную работу и предотвращающий появление обратной тяги.


Монтаж воздуховода

Рассмотрим последовательность монтажа вентиляционного канала для вытяжки своими руками. Что нужно сделать:

  • согласно прилагаемой инструкции. Устройство легко монтируется своими руками в кухонный шкаф, под шкаф или на стену.
  • Проложить электропроводку скрытого типа и подключить розетку. Важно подобрать расстояние до плиты, которое не должно быть менее 60 см.
  • Подготовить воздуховод. Для него потребуется насадка, подбираемая по размерам воздуховода и вентиляционного отверстия. Сужать алюминиевую трубу и загибать под острым углом нельзя, поскольку можно ее повредить. Для поворотов пластикового воздуховода применяются переходники. Чтобы сделать монтаж вытяжки своими руками, целесообразно купить весь комплект целиком, тогда вам не придется подбирать к ней воздуховод подходящего диаметра.
  • Соединить воздуховод с патрубком вытяжки хомутом. Герметизировать соединение не нужно, поскольку оно разбирается для чистки.
  • Проложить трубу к вентиляционному окну. К стене она крепится с помощью хомутов и дюбелей. Вентиляционный канал собирается с применением силиконового герметика. Трубы, соединяемые между собой переходниками, должны иметь одинаковое сечение.


Как правильно установить вытяжку

• Выбор вытяжки
• Что нужно знать перед началом установки
• Подготовительные мероприятия и необходимое оборудование
• Общие правила установки вытяжки
• Последовательность установки всего оборудования

Вытяжка – неотъемлемый атрибут современной кухни. Жить (и готовить) без неё, конечно, можно. Но с вытяжкой гораздо комфортнее! Ведь кухонная вытяжка решает сразу две самые важные задачи:

1. Удаление неприятных запахов
2. Быстрое выведение копоти и жира, неизбежно образующихся в процессе приготовления пищи и оседающих на кухонной мебели, потолке и других поверхностях

При большом желании (сэкономить) или при наличии опыта кухонную вытяжку можно установить самостоятельно. О том, как это сделать, читайте ниже. Возможно, прочитав, вы поверите в себя или, напротив, решите не экономить на услугах специалистов. В конце концов, вытяжка – оборудование не самое дешёвое.

Выбор вытяжки

Кухонные вытяжки разделяются по двум признакам:

1. Способ вентиляции. По этому критерию вытяжки подразделяются на удаляющие воздух из помещения и рециркуляционные, то есть фильтрующие воздух. Хотя сейчас на рынке представлены и модели, совмещающие в себе обе эти функции и оснащённые двумя видами фильтров – синтетическим жироулавливающим (улавливает жир и копоть) и угольным (устраняет неприятный запах).

Пригодится при покупке! Вытяжки, оборудованные индикаторами загрязнения, удобнее в эксплуатации. Если индикатора нет, то проверять фильтры придётся самостоятельно (делать это нужно хотя бы 2 раза в месяц).

2. Место установки. По месту установки вытяжки подразделяются на:
― встраиваемые – один из самых популярных типов вытяжек, главным преимуществом которого является экономия места (что особенно актуально для небольших кухонь)
― навесные – тоже широко распространены и пользуются стабильно высоким спросом. Устанавливаются над плитой (варочной поверхностью), но обладают одним недостатком: занимают место, при этом бросаясь в глаза из-за своих габаритов
― островные – современные вытяжки, отличающиеся по внешнему виду (вытяжка представляет собой строго горизонтальную поверхность, а воздуховод – строго вертикальный, без изгибов). Кроме того, островные вытяжки могут быть не только стационарными, но и динамичными
― домино – в отличие от традиционных встраиваемых и навесных вытяжек, блок у вытяжек-домино встраивается в столешницу рядом с варочной поверхностью и при необходимости выдвигается вверх, удаляя запахи, жир, дым, гарь и копоть прямо со стола.

Выбрать вытяжку можно и по принципу «нравится – не нравится». Но всё-таки разумным считается выбор, основанный на параметрах помещения и условиях эксплуатации оборудования.

Что нужно знать перед началом установки

• Встраиваемая вытяжка, как и вся встраиваемая техника, стоит на порядок дороже навесных аналогов хотя бы в силу своих конструктивных особенностей. Но помимо того, что она экономит место на кухне, она ещё отличается высокой производительностью и низким уровнем шума

Важно знать! Монтаж встраиваемой вытяжки, как правило, сложнее. Он требует создания специальной ниши, а это довольно трудоёмкий процесс. Поэтому потратившись на дорогую встраиваемую вытяжку, ещё раз подумайте: а стоит ли пренебрегать услугами специалистов, желая сэкономить на монтаже?

• Подбор и монтаж вытяжки следует осуществлять с учётом параметров варочной поверхности: границы вытяжки не должны выходить за её пределы! Но и устанавливать вытяжку меньших размеров также нельзя. В этом случае она окажется совершенно бесполезной – мощности вытяжки попросту не хватит, чтобы вывести/очистить отработанный воздух. Грязный воздух останется на кухне, а ваши деньги вылетят в трубу

• Определяя место установки вытяжки, следует учитывать не только конструктивные особенности, но и требования электробезопасности, дабы избежать аварийных ситуаций

• Для монтажа вытяжки-домино необходимо подготовить столешницу, в которой будут созданы дополнительные технологические отверстия.

Подготовительные мероприятия и необходимое оборудование

Перед непосредственным монтажом вытяжки следует продумать, как будет осуществлён монтаж воздуховода. Существует 2 варианта:

1. С использованием пластикового оборудования
2. С использованием полужёсткого алюминиевого гофрошланга

Второй вариант проще, а потому предпочтительнее для тех, кто осуществляет монтаж вытяжки своими руками. В этом случае для монтажа вам потребуется минимум комплектующих: пластиковый переходник и хомуты. Пластиковый переходник монтируется прямо в вытяжное отверстие в стене. Гофротруба крепится к нему при помощи хомутов, после чего растягивается до нужных размеров, которые бы позволили ей находиться в свободном состоянии.

Важно знать! Растягивая гофротрубу, следует помнить, что неравномерное растяжение приводит к созданию дополнительного шума во время эксплуатации вытяжки.

Но несмотря на то, что второй способ монтажа воздуховода (с помощью гофротрубы) проще, у него есть ряд недостатков. Во-первых, хромает эстетичность, ведь гофрированный воздуховод выглядит не так аккуратно, как пластиковый. Во-вторых, его не спрятать! В-третьих, шумоизоляция у гофротрубы ниже, чем у пластика. Однако, монтаж пластикового воздуховода в разы труднее, тем более, для неспециалистов. Вот приблизительная инструкция по его реализации:

• помимо пластиковых труб прямоугольного сечения вам потребуются переходники и уголки. Первые нужны для создания перехода от круглого сечения к квадратному и наоборот, а вторые – для изгиба трубы
• непосредственная сборка пластикового воздуховода осуществляется по размерам его соединения с вытяжкой и вентиляционным оборудованием. Если речь идёт о встроенном монтаже, то воздуховод собирается на месте установки
• когда воздуховод собран, он подключается к вентиляционному отверстию в стене и в вытяжке. Если вы всё сделали правильно, то в итоге получите аккуратный и практически бесшумный воздуховод.

С точки зрения эстетики, внешнего вида и звукоизоляционных характеристик, пластиковые воздуховоды выигрывают у металлических. Поэтому если вы планируете прожить с вытяжкой счастливую долгую жизнь, то лучше отдать предпочтение именно ПВХ и осуществить его монтаж руками специалистов!

Общие правила установки вытяжки

Знаете, чем часто грешат люди, решившие самостоятельно установить вытяжку? Многие не читают инструкцию, будучи уверенными, что там ничего ценного не написано. А между тем, только ознакомившись с основными положениями инструкции, можно избежать ошибок и правильно установить вытяжку.

Разумеется, правила установки определяются типом вытяжки, спецификой конкретной модели, а также планировочными особенностями помещения. Но всё же существует ряд правил, которых следует придерживаться в любом случае.

• Выдвижная панель встраиваемой вытяжки должна свободно располагаться под ящиком. Скрывать её внутри нельзя, ведь в этом случае у вас не будет возможности выдвинуть её, а это значит, что вы не сможете использовать вытяжку на полную мощность
• Вытяжка должна напрямую соединяться с вытяжным отверстием в стене (как правило, для этих целей используется воздуховод, о котором шла речь выше)
• Несмотря на то, что рециркуляционную вытяжку не требуется соединять с воздуховодом, что значительно упрощает её монтаж, специалисты не рекомендуют приобретать такие, ведь они не позволяют в полной мере очищать воздух в помещении
• Устанавливая вытяжку, следует помнить, что есть нормативы, определяющие расстояние между плитой и вытяжкой. Для электроплит это расстояние в среднем составляет 70 см, для газовых – не менее 80 см

Последовательность установки всего оборудования

Последовательность монтажа вытяжного оборудования выглядит примерно так:

1. Подготовка ниши/шкафа для установки встраиваемой вытяжки. Если подходящий шкаф уже имеется, то необходимо удалить дно и заранее вырезать отверстия для воздуховода во всех полках, через которые он будет проходить
2. Прежде чем осуществить монтаж воздуховода (а осуществляется он на месте), следует заранее «примерить» его не только к шкафу, где будут вырезаны отверстия, но и к самой вытяжке! Сразу добавим, что дальнейшему процессу монтажа воздуховод мешать не будет
3. Заранее определите уровень установки вытяжки. Напомним, расстояние между плитой и варочной поверхностью зависит от типа плиты (газовая или электрическая)
4. Обычно встраиваемая вытяжка устанавливается на месте средней полки стандартного ящика (разумеется, расстояние от варочной поверхности должно быть соответствующим)
5. К установленной вытяжке присоединяется воздуховод. Если устанавливаемая вытяжка рециркуляционного типа, то трубу воздуховода можно обрезать на выходе из шкафа. Если же вытяжка удаляет воздух из помещения, то воздуховод заранее следует подключить к внутридомовой вентиляции
6. В целях безопасности вытяжку следует подключать в отдельную розетку с заземлением. В эту розетку больше не должно подключаться никакое другое оборудование

Резюме. Несмотря на то, что монтаж вытяжки многим представляется не таким уж и сложным, мы не рекомендуем производить его самостоятельно. Во-первых, в целях обеспечения электро- и пожарной безопасности. А, во-вторых, в целях собственного комфорта. Ведь только профессионал сможет гарантированно обеспечить корректную работу вытяжки.

Подключение и монтаж кухонной вытяжки

Подключение и монтаж кухонной вытяжки

Во многом выбор вытяжки зависит от множества параметров. От этого зависит и способы монтажа, которые необходимо учитывать еще до или во время выбора собственно кухни.

Почему монтаж имеет значение?

От этих факторов и необходимо отталкиваться при выборе вытяжки и монтаж здесь также имеет значение. Почему? Все очень просто, существует ряд моделей и типов вытяжек, конструктивные особенности которых необходимо учитывать еще до покупки и иногда даже до ремонта в помещении.

Тип подключения вытяжки.
подключение вытяжки к вентиляционному каналу — при подключении вытяжки к воздуховоду могут быть использованы либо гладкие пластиковые короба различного сечения, либо гибкая гофрированная труда, которые можно приобрести также в магазине «Осмин». Наиболее эффективный вариант с гладкими трубами. Они не создают помех для прохождения воздуха, не вызывают турбулентных завихрений, применение таких труб позволяет избавиться от дополнительных шумов, не зарастают пылью и частицами жировых испарений.
вытяжки как воздухоочистителя — монтаж не требует работ по подводке воздуховода, однако крайне низкоэффективен и требует регулярной замены угольных фильтров.

Разумеется, подключение к внешней вентиляции предпочтительнее. В этом случае из кухни удаляются не только жир, копоть и продукты горения, но и горячий воздух и запах приготавливаемой пищи. К минусам такой установки можно отнести необходимость прокладки воздуховода к ближайшему вентиляционному отверстию, которое может находиться на противоположной от плиты стене. Кроме того, в зависимости от конструкции и дизайна кухонной мебели, возможно придется пилить навесные шкафчики, сквозь которые предполагается пропустить воздуховод.

Эксплуатация вытяжки в режиме рециркуляции снижает ее эффективность в среднем на 30 % . К тому же вам придется менять угольный фильтр каждые 3-6 месяцев, что создает дополнительные неудобства. При этом если и удается избавиться от запаха пригоревшей пищи, и то лишь частично.

Способ монтажа вытяжки

  • Свободно устанавливаемая вытяжка крепится к стене, не имея над собой никаких полок. Можно смонтировать над ней короб в виде кухонной полки с вырезанным дном, через которое выводится воздух.
  • Встраиваемая или интегрированная вытяжка полностью «прячется» в кухонную полку, часть ее при необходимости выдвигается наружу.
    Каминная или купольная вытяжка наиболее интересная с точки зрения дизайна. Она крепится на стене и напоминает кожух над камином. Благодаря своим притягательным формам она становится неотъемлемой частью интерьера, а иногда и его центром. Островная вытяжка предназначена для просторных кухонь. Она подвешивается к потолку, над рабочим столом, стоящим посередине помещения.
  • Есть еще вытяжки, которые вообще никуда не вешаются. До поры до времени они прячутся в рабочем столе, а при приготовлении «особо чадящей» пищи, к примеру на гриле, выдвигаются из него.

Установка вытяжки.

Установить вытяжку можно самостоятельно. Особенно просты в этом смысле рециркуляционные модели — их монтаж не требует никаких особых навыков. Очевидно: чем ниже над плитой установлена вытяжка, тем эффективнее она справляется с текущим загрязнением воздуха. Однако особенность этого аппарата заключается в том, что работать ему приходится в экстремальных условиях — при высокой температуре и под градом раскаленных капель жира. Если расстояние между вытяжкой и плитой слишком мало, возникает опасность перегрева прибора и даже возгорания скопившегося на фильтре жира.

Установка вытяжки, монтаж, подключение на кухне низкие цены Минск.




Установка вытяжки!

Предоставляем услуги по установке вытяжек в Минске, а так же за городом в пределах 30 км от МКАД. Любых форм и модификаций наклонной, Т-образной, островной, телескопической, встраиваемой, плоских, купольных.

Быстро, качественно, оперативно не дорого, а главное всё в одном месте от заказа до конечного результата! Приобретая товар у нас, вы получаете скидку на монтаж!



Почему вы должны выбрать нас?

  1. Мы профессиональный магазин специализирующийся на монтаже и продажи кухонных вытяжек, пластиковых воздуховодах, вытяжных вентиляторов.
  2. Вам не надо никуда ехать.
  3. Наши специалисты привезут вашу вытяжку, пластиковые воздуховоды и вентиляционные принадлежности.
  4. Произведут демонтаж старой, и подготовят место для новой.
  5. Вы получите хороший и удобный сервис от нас.

Нам важно подсказать Вам не только определится с выбором техники, но и создать в вашем доме/квартире уютный климат с помощью нашей вентиляции, которая поможет отрегулировать уровень влажности, очистить воздух от не приятных запахов.

Цены на установку вытяжки.

  1. Установка вытяжки к стене 60 см без подключения к воздуховоду 40.00 руб
  2. Установка вытяжки к стене 90 см без подключения к воздуховоду 50.00 руб
  3. Установка встраиваемой вытяжки (телескопической, полно встраиваемой) в шкафчик 50.00 руб
  4. Монтаж воздуховодов/вентиляционных коробов до 3 метров 50. 00 руб
  5. Монтаж воздуховодов/вентиляционных коробов от 3 до 5 метров 70.00 руб
  6. Прокладка гофрированной трубы 15.00 руб
  7. Вырез отверстий в шкафчике, доработка декоративного короба, штробление вентиляционной шахты 15.00 руб



Любители и любительницы подолгу стоять у плиты за изобретением новых изысканных блюд или приготовлением еды на большую дружную семью знают, как важна в хозяйстве кухонная вытяжка. Она делает процесс готовки более приятным, выводя лишние жиры и резкие насыщенные запахи. Однако это произойдёт лишь при условии, что вытяжка правильно установлена.

Раз у Вас появилась вытяжка на кухню, больше не придётся открывать для проветривания окна. Если установка вытяжки была осуществлена правильно, об «ароматном» воздухе можно позабыть. Вызовите мастера из нашей компании – он быстро, и качественно осуществит монтаж вытяжки. Установка вытяжки занимает всего около двух часов, а дальше у Вас будет неограниченное количество времени на кулинарию, которой Вы сможете ежедневно радовать себя и своих близких.

Установка вытяжек — это работа, в которой необходимо соблюдение правил. В противном случае использование этого устройства будет бесполезным.

Установка вытяжки предполагает её подключение к электрической сети, вентиляционной системе с воздуховодом для вытяжки, правильное расположение над плитой. Это подразумевает проведение электротехнических работ, с которыми не справится неподготовленный человек: такая работа — для профессионала. Схема, которая прилагается к устройству, не облегчит монтаж вытяжек, поскольку не даёт чётких инструкций по подключению вентиляционных коробов, пластиковых воздуховодов и установке вытяжки.

Существует несколько разновидностей вытяжек: крупногабаритные, островные и купольные. Установка вытяжки каждого из типов кардинально отличается друг от друга из-за разницы в конструкции: например, островные вытяжки имеют навес, не полностью закрывающий варочную поверхность плиты, в отличие от купольных и крупногабаритных. Последние полностью покрывают площадь плиты и даже прилегающую к ней поверхность, что прекрасно отводит испарения. Не следует забывать, что монтаж встраиваемой вытяжки предполагает подгонку кухонной мебели под устройство и соединение с вентиляционной шахтой с помощью вентиляционных каналов, вентиляционных труб, пластиковых воздуховодов.

Исходя из всего вышесказанного становится понятно, что для установки вытяжки необходимы услуги мастера, которые мы и готовы Вам предложить. Оборудование будет надёжно работать долгие годы, а монтаж вентиляционных коробов, пластиковых воздуховодов займёт всего несколько часов.

Более конкретную информацию Вы можете уточнить по нашим телефонам : +375(29)3241112 и +375(33)3541112

Наши работы по установке вытяжки и вентиляции :

Установка вытяжки.

Кухонные вытяжки являются необходимостью на любой кухне. Правильно установленная вытяжка будет забирать горячий воздух над варочной панелью и запахи от приготовленной пищи, так поможет сохранить кухонные поверхности, от жира. При покупке кухонной вытяжки Вам надо будет решить, будит ли у ваша вытяжка работать через вентиляционные каналы или же в режиме рециркуляции воздуха с угольными фильтрами.

Как правило, грамотный и профессиональный подбор и монтаж вытяжек в Минске по лучшей цене, осуществляется так:

  • Подбор кухонной вытяжки по габаритам и мощности.
  • Просчёт отверстий под установку вытяжки.
  • Разметка отверстий и сверление под дюбели.
  • Установка вытяжки с помощью шурупов или монтажа крепления на стенку.
  • Установка вентиляционных коробов(гофры) для кухонной вытяжки.

Цена на установку вытяжки будет завесить от её размеров, типа и монтажа. Но вот качество выполненных нами работ никак не поменяется и будет выполнено на высшем уровне. В любом случае оно будет великолепным. Мы специализированный магазин который занимается продажей вентиляции и кухонных вытяжек, а также монтажом бытовой вентиляции и установкой вытяжек, мы гарантируем качество на все выполненные нами работы.

Мы Воздух бай готовы делаем все виды установки и монтажа по низким ценам в Минске :

  • Установка вытяжки наклонного типа.
  • Вытяжки островного типа монтаж и установка.
  • Вытяжки, встраиваемые в шкафчик.
  • Монтаж вентиляционных коробов и воздуховодов.
  • Монтаж розетки или подключение к сети.
  • Прорез шкафчиков под воздуховод.
  • Штробление стен под вент.канал

Мы готовы сделать монтаж любой вытяжки в любое для вас время. А наша оперативность поможет Вам начать пользоваться Вашей кухонной вытяжкой как можно быстрее.

Кухонная вытяжка удалит запах от приготовленной вами еды и не даст ему распространиться на всю квартиру. Сейчас кухонные вытяжки пользуются большой популярностью в современной кухне. Монтаж вытяжки должен быть выполнен опытными мастерами и установка пластиковых воздуховодов по отличной цене в Минске.

Google

Распространенных ошибок при установке — Вытяжки Futuro Futuro

Распространенные ошибки при установке

Ваша новая вытяжка — важная часть кухни и дорогостоящее вложение. Давайте позаботимся о том, чтобы он выглядел и работал наилучшим образом, избегая ошибок, перечисленных в этой статье. (Также внизу есть сводная информация).

Этап 1 — Получение и проверка

Рекомендуется осмотреть вашу новую вытяжку (а также другую бытовую технику и бытовую электронику) сразу после получения посылки.Таким образом, если возникнет проблема (повреждение при транспортировке, недостающие детали и т. Д.), Ее можно будет решить в сроки, указанные продавцом устройства и перевозчиком. Кроме того, не дожидаясь последнего момента, вы избежите проблем с ожиданием замены, что может испортить сроки ремонта.

Несмотря на то, что каждая вытяжка Futuro Futuro проходит индивидуальную проверку перед отправкой и специально упакована, чтобы выдерживать суровые условия транспортировки, повреждения при транспортировке действительно случаются время от времени. Сообщив нам об этом как можно скорее, мы позаботимся о проблеме как можно скорее.

Перед установкой рекомендуется подключить вытяжку и проверить ее работу. Это кажется здравым смыслом, но в суматохе активности, связанной с модернизацией кухни, об этом легко забыть. Все вытяжки Futuro Futuro оснащены стандартной 3-контактной вилкой на 110 В для США / Канады, поэтому все, что вам нужно, — это запасная розетка или удлинительный кабель. Просто подключите вытяжку и проверьте работу вентилятора и освещения.Таким образом, вы будете знать, что он на 100% исправен, и, если ваш установщик допустит ошибку, вы точно будете знать, что устранять.

Во время осмотра вы можете заметить, что некоторые части вытяжки (например, вертикальный дымоход) выглядят так, как будто они окрашены в белый цвет, а не из нержавеющей стали. Это защитная пластиковая пленка, которая снижает вероятность появления царапин во время установки. Не снимайте эту пленку до завершения установки.

Этап 2 — Планирование установки

Канальный или бесканальный?

Вытяжки могут быть установлены в 2-х конфигурациях: с каналом, («с вентиляцией») или , без воздуховода, («без вентиляции» или «с рециркуляцией»). При установке в воздуховоде воздуховод переносит воздух от вытяжки наружу дома; в бесканальной установке воздух очищается дополнительным набором угольных фильтров, а затем возвращается на кухню.

По возможности рекомендуется подключать вытяжку к наружному воздуховоду. Это приведет не только к лучшей производительности по сравнению с бесканальными установками, но и к снижению шума.

Установка в воздуховоде

При установке вытяжки всегда следует соблюдать рекомендации производителя относительно размера и типа воздуховода.Подключение вытяжки к воздуховоду меньшего размера, чем указано, приведет к снижению производительности и даже может вызвать проблемы с перегревом, ведущие к механическому отказу.

Почти все высокопроизводительные вытяжки требуют использования жестких воздуховодов . Причина проста: гибкий воздуховод имеет ребристые стенки, которые создают турбулентность. Вместо плавного потока воздушный поток случайный, что приводит к снижению производительности и дополнительному шуму. И наоборот, жесткий воздуховод имеет гладкие стенки, которые помогают поддерживать ламинарный воздушный поток, что особенно важно для вытяжек, которые производят более 200-300 кубических футов в минуту.

Гибкие воздуховоды также подвержены растрескиванию и разрывам, поиск и ремонт которых может стоить сотни долларов. Жесткие воздуховоды могут быть немного дороже и сложнее в установке, но это правильный путь . (Кроме того, многие местные строительные нормы и правила требуют использования жестких воздуховодов для вентиляции кухни).

В канальной установке нельзя использовать угольные фильтры . .

Установка в воздуховоде — наружный выпуск

Одна из самых серьезных ошибок при установке вытяжки — это заделка воздуховода в замкнутом пространстве, например.грамм. чердак.

Это приведет к неправильной работе вытяжки (если она вообще работает) из-за противодавления из замкнутого пространства. Каким бы большим ни было пространство, воздух не будет сжиматься — вытяжки — это устройства с большим потоком воздуха, а не с высоким давлением.

Кроме того, выпуск теплого влажного воздуха из кухни на чердак — это рецепт серьезной проблемы роста плесени.

Если вытяжка не всасывает воздух после установки, или вы действительно чувствуете, как воздух выходит из с поверхности фильтра — обязательно проверьте воздуховоды.

Установка в воздуховоде — Заглушки для воздуховодов / заглушки на крышу

Внешний воздуховод, выходящий через боковую стену, должен заканчиваться заглушкой воздуховода, в то время как воздуховоды на крыше иногда заканчиваются U-образным коленом, позволяющим воздуху выходить, защищая от дождя и снега.

Убедитесь, что колпачок имеет тот же размер / диаметр, что и воздуховод — использование колпачка меньшего размера вызовет проблемы с потоком воздуха и статическим давлением. Некоторые установщики думают, что можно заканчивать 6-дюймовый воздуховод 4-дюймовым колпачком … но это неправильно.Даже не близко.

Независимо от типа концевой заделки важно иметь заслонку (также называемую «обратная тяга» или «регулятор воздушного потока») на конце воздуховода. Заслонка предотвращает обратное попадание наружного воздуха в воздуховод, а также предотвращает неприятные сюрпризы в виде птиц, насекомых и белок.

Рекомендуется проверять состояние крышки воздуховода не реже одного раза в два года — убедитесь, что она не забита, а жалюзи и / или обратная тяга работают свободно и плавно.

Установка без воздуховода (рециркуляция)

Хотя всегда рекомендуется подключать вытяжку к наружному воздуховоду, бывают ситуации, когда это просто невозможно. Во многих многоэтажных кондоминиумах и кооперативных зданиях запрещены любые модификации, пронизывающие внешние стены здания. Ультрасовременные квартиры с бетонными потолками и стеклянными окнами от пола до потолка также исключают возможность наружного воздуховода.

Решением является установка вытяжки в «бесканальном» режиме, также называемом «рециркуляционным».В этой ситуации в дополнение к металлическим фильтрам , поглощающим капли жира, в вытяжке используются угольные фильтры (также известные как «угольные фильтры») для поглощения запахов. После обезжиривания и удаления запаха воздух выпускается обратно в комнату.

Если вы собираетесь установить вытяжку в бесканальном режиме, вам также потребуется:

  • Закажите угольные фильтры (продаются отдельно)
  • Убедитесь, что угольный фильтр установлен в вытяжке
  • Заменяйте фильтр каждые 6 месяцев

Одна из самых важных вещей, о которых следует помнить при использовании вытяжек без воздуховодов, — это уголь фильтр следует регулярно менять.В конце концов, он забивается частицами жира и запаха и ограничивает воздушный поток, что может привести к перегреву двигателя вентилятора и преждевременному выходу из строя. Если вы не можете заменить угольный фильтр, лучше его снять, чем эксплуатировать вытяжку с забитым фильтром.

Сменные фильтры доступны на нашем веб-сайте в категории «Аксессуары для вытяжек». Обратите внимание, что существует несколько типов угольных фильтров — пожалуйста, подтвердите, какой тип используется в вашей модели вытяжки, перед покупкой.

Электрооборудование

Два наиболее важных момента при подключении к вытяжке: не отрезайте вилку и убедитесь, что вытяжка подключена к выделенной линии .

Не обрезайте пробку

Одна из наиболее частых проблем при установке прибора — это электрическое подключение. Эмпирическое правило (и норматив UL, кстати) простое: если устройство поставляется с оголенными проводами, оно должно быть подключено жестко; если он поставляется с вилкой, он должен быть включен.Следование этому правилу позволит избежать проблем с гарантией производителя, а также потенциальных проблем с осмотром. Все вытяжки Futuro Futuro оснащены шнуром питания со стандартной для США / Канады 3-контактной заземленной вилкой на 110 В.

Некоторые установщики предпочитают сэкономить несколько минут (вместо установки розетки) и вместо этого отрезать вилку и вставить ее прямо в электрическую линию. Не позволяйте им этого делать! Не только монтаж электропроводки — плохая идея с точки зрения правил и осмотра, но и при необходимости обслуживания вытяжки технический специалист должен иметь возможность отсоединить вытяжку и подключить диагностическое оборудование. Если вытяжка имеет проводной монтаж, только квалифицированный электрик может изменять проводку. Чтобы избежать этой проблемы, убедитесь, что вилка не разрезана, а вытяжка включена в розетку.

Не делись строкой

Еще одно хорошее правило, которому следует следовать, — подключать каждое основное устройство, включая вытяжку, к своей собственной отдельной (выделенной) электрической линии . Дело не в силе тока (или «нагрузке») на каждом проводе, а в обеспечении того, чтобы каждое устройство не создавало помех другим, вызывая падение напряжения или создавая электрические помехи в линии.

Такие устройства, как воспламенители газовых плит, компрессоры холодильников и микроволновые магнетроны, могут создавать кратковременную, но значительную нагрузку на схему. Смешивание и согласование различных устройств на одной линии никогда не является хорошей идеей, особенно когда одно из устройств оснащено чувствительной электроникой или трансформаторами освещения.

Убедитесь, что для вытяжки имеется выделенная линия, которая не используется для других приборов или регулируемого света. Это не только продлит срок службы, но и значительно упростит поиск и устранение неисправностей и устранение потенциальных проблем.

Этап 3 — Расположение и поддержка

Монтажная высота

Есть несколько факторов, которые влияют на то, насколько высоко следует устанавливать вытяжку над варочной поверхностью. Прежде всего, ознакомьтесь с рекомендациями производителя вытяжки. Типичные вытяжки устанавливаются в диапазоне от 26 до 30 дюймов над варочной панелью, хотя оно может варьироваться от 18 до 36 дюймов.

Для наилучшей производительности Futuro Futuro рекомендует устанавливать вытяжки на высоте от 26 до 28 дюймов над варочной панелью.Поскольку воздух, загрязненный в результате приготовления пищи, не поднимается по идеально прямой линии, а распространяется довольно агрессивно, рекомендуется расположить вытяжку достаточно низко, чтобы дать ей хороший шанс улавливать дым / пар.

Кроме того, рекомендуется располагать вытяжку на высоте, при которой свет будет на ниже уровня глаз , что также обеспечивает легкий доступ к панели управления и упрощает очистку.

Правильная опора

Одной из самых опасных проблем при установке вытяжки является крепление агрегата только к листовой породе.Независимо от веса, любую вытяжку следует прикреплять к балкам конструкции или балкам, чтобы обеспечить надлежащую долгосрочную поддержку. Если в предполагаемом месте вытяжки нет балки / балки, приемлемой заменой будет поперечная распорка, сделанная из фанеры 2 × 4, 3/4 дюйма или другого прочного материала.

Если вытяжка прикреплена к гипсокартону, сначала может показаться, что устойчива, но со временем, когда она используется, анкеры гипсокартона ослабнут. Убедитесь, что ваш установщик с самого начала правильно установит вытяжку.

Вытяжки для настенного монтажа — дополнительные сведения

Вытяжки должны быть всегда установлены над фартуком. Не превращайте капюшон в фартук и не превращайте его в фартук по нескольким причинам:

  • Стричь камень или плитку вокруг вытяжки, особенно изогнутой или необычной формы, — это хлопотно.
  • Видимые линии затирки никогда не выглядят хорошо.
  • Если в будущем потребуется техническое обслуживание или ремонт, вытяжку придется вырезать из раствора, прежде чем технический специалист сможет выполнить обслуживание.
  • Повышенный риск повреждения (вмятины или царапины) вытяжки.

Между стенками шкафа и вытяжкой должно быть свободное пространство. Некоторые архитекторы и дизайнеры оставляют между шкафами ровно столько места, чтобы уместить вытяжку точно по ширине. Это плохая идея по нескольким причинам:

  • Отсутствие места затрудняет установку.
  • Любой просчет может привести к тому, что вытяжка вообще не поместится в пространстве.
  • Если шкафы со временем расширяются или смещаются, они могут раздавить вытяжку, что приведет к вздутию нержавеющей стали, а в случае вытяжек, оборудованных стеклянной панелью, стекло может треснуть.
  • В закрытых щелях будет скапливаться грязь и жир, что затруднит очистку.

Чтобы избежать всех этих проблем, оставьте пространство не менее 1/2 дюйма между краем настенной вытяжки и шкафом.

Этап 4 — Процесс установки

Защитная пленка

Вертикальный дымоход вытяжек Futuro Futuro покрыт защитной пластиковой пленкой, чтобы избежать царапин при установке. Этот фильм не следует удалять до завершения процесса установки — убедитесь, что ваш установщик знает об этом.

Разное

На некоторых моделях жировые фильтры могут также иметь защитную пленку (обычно полупрозрачного синего цвета). Перед использованием бленды эту пленку следует удалить.

Модели

, которые имеют обширные стеклянные элементы, такие как Skylight, Luxor, Acqualina, Quest, Wave и другие, должны НЕ подниматься за стекло во время установки. Это может показаться здравым смыслом, но время от времени установщики думают, что стоит поднять 100-фунтовый прибор за декоративную стеклянную панель.

После установки грязь и отпечатки пальцев можно легко удалить, распылив немного WD-40 или другого неабразивного чистящего средства на бумажное полотенце и протерев поверхности из нержавеющей стали. Не используйте полироли для нержавеющей стали (например, Barkeeper’s Friend), так как они могут поцарапать или обесцветить поверхность.

Заключение

Итак, в итоге:

  • Как только приедет посылка — осмотрите ее.
  • Перед установкой — подключить и убедиться, что работает.
  • Защитная пленка: снимайте пленку только после установки.
  • Если воздуховод — воздуховод должен быть жестким, круглой формы диаметром 6 дюймов, с соответствующими заглушками / внешними вентиляционными отверстиями.
  • Если воздуховод — угольный фильтр следует менять каждые 6 месяцев.
  • Электрооборудование: не отрезайте вилку кабеля питания и убедитесь, что вытяжка подключена к отдельной цепи.
  • Опора: не прикрепляйте только к гипсокартону; только для балок, балок, фанеры.
  • Вытяжки для настенного монтажа: устанавливайте вытяжку НАД фарфором, а не ВНУТРИ.Оставьте пространство между вытяжкой и шкафами.
  • Не используйте абразивные чистящие средства; мы рекомендуем WD-40 для стали, Windex для стекла.

Как установить вытяжку

Детали проекта

Навык

3 из 5 Умеренный разрезать и смонтировать воздуховоды могут быть непросто

Стоимость

100 долларов и выше, в зависимости от ассортимента вент.

Расчетное время

В среднем от 2 до 3 часов

В этом видео, This Old House Генеральный подрядчик Том Сильва устанавливает новую вытяжку.

Этапы установки вытяжного кожуха

  1. Используйте кольцевую пилу диаметром 6 дюймов, чтобы вырезать отверстие во внутренней поверхности стены, прямо над диапазоном. Соберите пыль пылесосом для влажной / сухой уборки во время вырезания отверстия.
  2. Если кольцевая пила не может прорезать внутреннюю стену за один проход, прекратите резку, снимите штукатурку с отверстия и продолжите сверление.
  3. Если необходимо, воспользуйтесь универсальным инструментом для вырезания деревянной планки из 6-дюймового отверстия.
  4. Замените кольцевую пилу сверлом диаметром ¼ дюйма и просверлите заднюю сторону обшивки стены на улицу.
  5. С внешней стороны используйте шестидюймовую кольцевую пилу, чтобы прорезать сайдинг и обшивку стен.
  6. Сделайте монтажную пластину, вырезав отверстие диаметром 6 дюймов в куске ПВХ-планки.
  7. Приложите пластину ПВХ к обшивке дома и обведите ее карандашом.
  8. С помощью угловой шлифовальной машины обрежьте сайдинг по карандашным линиям.
  9. Нанесите полоску силиконового клея вокруг отверстия в стене. Прижмите монтажную пластину из ПВХ к стене и закрепите винтами.
  10. Используйте изоленту, чтобы прикрепить колено диаметром 6 дюймов к вентиляционной крышке.
  11. Снаружи вставьте вентиляционную крышку в отверстие и закрепите ее на монтажной пластине с помощью саморезов.
  12. Изнутри кухни наденьте колено через отверстие на колено вентиляционной крышки. Закрепите изолентой.
  13. Прикрутите монтажные кронштейны вытяжной вытяжки к стене кухни; обязательно ввинтите винты в стойки стены.
  14. Вставьте вентиляционный колпак в кронштейны и закрепите винтами, вбитыми в стенные стойки.
  15. Выполните электрические соединения для подачи питания на освещение вытяжного колпака и вытяжной вентилятор.
  16. Установите вертикальную крышку, чтобы скрыть открытые воздуховоды.

Инструменты:

Рекомендации по выбору кухонной вытяжки | ProTradeCraft

Вытяжки являются ключевым звеном в механической системе кухни. Если они не привязаны к системе подачи подпиточного воздуха, они делают свои собственные.

Многие люди не считают кухонную вытяжку важной частью системы механической вентиляции дома, но это так. Вытяжки Monster, которые всасывают большие объемы воздуха (500 CFM — 1000 CFM) из птичника, (по определению) всасывают большие объемы воздуха в одновременно.

Вытяжка = приток в уравнении вентиляции.

Нравится вам это или нет, но вытяжка на кухне должна хорошо сочетаться с остальной механической системой дома.

Это особенно важно в плотных домах и при модернизации с низким энергопотреблением.

Информацию о требованиях к вентиляции на кухне можно получить от Energy Star, Home Ventilating Institute (HVI), Building America и других.

Сегодня мы объединяем результаты этого исследования в краткий список результатов, который вы можете использовать в полевых условиях.

Стандарты, нормы и рейтинги высоких характеристик

ASHRAE 62.2 — это стандарт, определяющий оптимальную интенсивность вентиляции для дома. Строительные нормы и правила и Energy Star используют 62.2 для определения обязательной скорости вентиляции домов. Кухонные вентиляторы — часть этого уравнения.

Вытяжки обычно включаются, когда их включает человек, и выключаются, когда их выключает.Это называется «периодическим использованием» или «управляемым агентом» людьми, которые любят делать предложения сложнее для чтения, чем они должны быть.

Вентиляторы также могут работать непрерывно.

Вытяжные вентиляторы непрерывного действия должны быть тихими, иначе люди будут их отключать — HVI рекомендует менее 3-х сонов.

Energy Star идет немного дальше в отношении проточных вентиляторов для кухни: они должны иметь низкую мощность и иметь несколько рабочих скоростей, чтобы повысить их для точечной вентиляции.

Канал вытяжки должен иметь гладкую внутреннюю поверхность (легко очищаться), быть герметичным и иметь обратный клапан.

Контрольный список из 5 пунктов для вас

Кухонные вытяжные вентиляторы часто устанавливаются разными профессионалами: специалистами по ремонту, электриками, продавцами вытяжек . .. Тот, кто это делает, должен выполнить следующие действия:

1 / Выберите вытяжной вентилятор подходящего размера для конкретного применения.
  • Кухонные вентиляторы, работающие с перерывами, должны перемещать 100 кубических футов воздуха в минуту или более. Energy Star рекомендует выбирать вентилятор с номинальной мощностью от 150 до 200 кубических футов в минуту для тяги не менее 100 кубических футов в минуту при измерении.
  • Вентиляторы непрерывного действия должны перемещать 25 кубических футов воздуха в минуту. Energy Star рекомендует вентиляторы, обеспечивающие не менее 5 воздухообменов в час (ACH) в зависимости от объема кухни.
2 / Установите вентилятор над плитой: в вытяжке, шкафу или в стене.
  • Вырежьте отверстие для вентилятора или воздуховода немного большего размера, чем необходимо, и после установки вентилятора закройте отверстие герметиком или пеной низкой кратности.
  • Не используйте клейкую ленту, механические застежки, фольгу, мастику или все три. Изолента для кошельков.
  • Вытяжные вытяжные шкафы, установленные над жаровнями, должны иметь зазор не менее 24 дюймов над варочной панелью, а вытяжка должна расширять всю ширину и глубину варочной панели.
3 / Вывести вентилятор наружу: не на чердак.
  • Или ползунок. Даже если он вентилируется. Период.
  • Прямой воздуховод лучше, чем гибкий, меньше изгибов — лучше.
  • Не уменьшайте размеры воздуховодов: небольшие вентиляционные отверстия могут задерживать жир и вызывать пожар.
  • Закройте швы воздуховодов упомянутой выше металлической лентой, мастикой или обоими способами.
  • Не допускайте вмятин на воздуховодах. Неправильная форма воздуховодов действительно изменяет способ прохождения воздуха по трубе, причем не в лучшую сторону.
4 / Разместите выпускное отверстие подальше от вентиляционных отверстий на потолке (или любого другого воздухозаборника, если на то пошло).
  • Крышка розетки должна быть защищена от бурундуков и др. с каким-либо покрытием: жалюзи, ширмой или решеткой.
  • Вытяжной воздух не должен попадать на пешеходные дорожки.
5 / Включите и выйдите на улицу.
  • Убедитесь, что вентилятор выходит наружу, да.
  • Убедитесь, что проемы в потолке и стенах герметичны.
  • Убедитесь, что вытяжной канал плотно прилегает к вентилятору.
  • Проверьте рейтинг звуков: менее 3 сонов для переключаемых вентиляторов, менее 1,0 сонов для постоянных вентиляторов.
  • Проверить скорость потока.

Проверить реальный расход важно по нескольким причинам.Код — один из них. Другой это:

Воздуховод, выбор концевой заделки и установка могут привести к уменьшению измеренных кубических футов в минуту ниже заводского значения.

—Building America Solutions Center

<код>

2012 IRC

2012 IECC

Energy Star

Источники / ресурсы:

Как установить вентиляционное отверстие с колпачком | Руководства по дому

В некоторых кухонных вытяжках воздух циркулирует через фильтр; воздух никогда не покидает комнату. Система этого типа, также известная как рециркуляционный или бесканальный вытяжной шкаф, может быть менее эффективной, поскольку отводит тепло и влагу обратно в комнату. Существующую вытяжку без воздуховодов можно заменить вытяжной, которая выдувает теплый воздух для приготовления пищи наружу через колпачок с отверстием вниз. Это базовая процедура, которая включает в себя вырезание отверстия, добавление воздуховодов и наружной вентиляционной крышки, которую, как и громоздкий механизм по всему диапазону, часто также называют вытяжкой.

Out With Old

Начните процесс с отключения питания на коробке выключателя.У большинства кухонных вытяжек есть проводка, с которой легко работать, но если вам неудобно с подключением, обратитесь к профессионалу. Чтобы получить доступ к проводам, снимите фильтры с нижней части вытяжки. Для этого вам не нужны инструменты; наклоните их и вытащите. В зависимости от модели может потребоваться также снятие металлической крышки. При снятой крышке вы должны увидеть проводку. Еще раз проверьте, чтобы убедиться, что питание отключено, используя бесконтактный тестер напряжения. Проведите им по проводам — ​​если он загорится, значит, они горячие.Когда вы убедитесь, что питание отключено, отсоедините провода. Найдите винты, которыми капот крепится к шкафам над ним и с обеих сторон. Поместите под капот несколько опорных блоков, чтобы он не упал при снятии шурупов.

Найдите отверстие

Проведите детектор кабеля / трубы по стене. Некоторые современные средства поиска гвоздей имеют встроенную функцию. Детектор должен сообщить вам, есть ли в стене какие-либо провода. Вряд ли трубы поблизости, но проверить их не помешает.Если вы обнаружите провода или трубы, избегайте их или иным образом примите необходимые меры предосторожности при резке или сверлении. Когда вы будете уверены, что можете безопасно резать, выберите место для отверстия. В зависимости от модели может потребоваться отверстие диаметром 6, 7 или 8 дюймов или даже прямоугольное отверстие с внутренней стороны. Ознакомьтесь с инструкциями производителя; для отверстия может быть включен шаблон.

Вырежьте путь

Просверлите первый слой гипсокартона с помощью кольцевой пилы, соответствующей вашей модели, или, при желании, сабельной пилы.Этот тип кольцевой пилы большой; используйте дрель с патроном 1/2 дюйма. Если в стене есть планка, например, в старых домах, отрежьте и удалите и ее. Оцените путь отверстия. Если на пути стоит шпилька, слегка наклоните отверстие в сторону или частично обрежьте шпильку, чтобы труба могла пройти. Если гвоздь находится прямо на пути и нет выхода, подумайте о том, чтобы провести трубу вверх через шкаф и потолок, а также через внешний потолок. Если это не вариант, единственное решение — отрезать шпильку и добавить хедер с поддерживающими триммерами с обеих сторон.Для этого потребуется проделать в гипсокартоне отверстие большего размера, а затем заделать его.

Выйти на улицу

Когда будет сделана внутренняя резка, вам понадобится справочная информация для внешней резки. Прежде чем выйти на улицу, просверлите небольшое отверстие по центру во внешней обшивке и сайдинге изнутри. Выйдите на улицу и воспользуйтесь кольцевой пилой, чтобы прорезать внешнюю сторону, используя небольшое отверстие для справки. Если вы используете сабельную пилу, используйте воздуховод, который вы планируете установить, и обведите круг вокруг пилотного отверстия.Вырежьте внешний круг сабельной пилой.

Fit It Flat

Наружная обшивка не плоская, а это означает, что вентиляционное отверстие капота также не будет ровным. Устраните проблему с помощью внешней манжеты или фланца из ПВХ. Это кусок обвязки толщиной 1 дюйм с отверстием для трубы посередине. Отцентрируйте его над отверстием и обведите вокруг него. Используйте угловую шлифовальную машину или отрезной круг, чтобы разрезать сайдинг и удалить его. Оставьте обшивку на месте. Закупорите вырез, вставьте хомут в отверстие и прикрутите к обшивке.

Завершите работу

Внешний вытяжной шкаф кухонной вытяжки обычно имеет удлиненный фланец, но вам, возможно, придется установить воздуховод в стене. Обычно вы используете прямые 6-дюймовые воздуховоды, 6-дюймовые колена или их комбинацию. Эти воздуховоды не пропускают выхлопные газы в стены и защищают стены от тепла. Обычно вы прикрепляете небольшой отрезок воздуховода к обращенному вниз внешнему фланцу вытяжки, а затем вставляете внешний колпак в отверстие в стене снаружи. Вставьте трубу в отверстие так, чтобы обращенный вниз колпак совместился с хомутом из ПВХ.Прикрутите капюшон к воротнику саморезами. Затем вы прикрепите внутристенный воздуховод к выхлопной трубе внутреннего капота изнутри.

Ссылки

Writer Bio

Специализируясь на мебели из твердых пород дерева, столярных изделиях, шкафах, обустройстве дома и архитектурных столярных изделиях, Уэйд Шэдди работал в домостроении с 1972 года. Шэдди также работал репортером и писателем, а также писателем. для журнала «Велосипед». Шэдди начал публиковаться в различных журналах в 1992 году, а в 2008 году опубликовал роман «Темный каньон».

Как удалить вытяжку через крышу или боковую стену

В следующий раз, когда вы решите продемонстрировать свои таланты шеф-повара Hibachi и приготовить это восхитительное блюдо для небольшой компании друзей на своей кухне, убедитесь, что ваша кухня должным образом оборудована, чтобы справиться со всеми запахами, паром и брызгами масла от вашего грандиозного хибачи. арт-работа! 😉

Другими словами, вы должны быть уверены, что ваше кухонное пространство на 100% готово для тяжелого приготовления пищи, чтобы, когда все сказано и сделано, ваша кухня по-прежнему выглядела, ощущалась и пахла великолепно!

При этом я хотел бы поговорить о том, как правильно вентилировать кухонную вытяжку, чтобы на вашей прекрасной кухне не образовались всевозможные грязные пятна, нежелательная влага и запахи.😉

Очень важно правильно вентилировать вытяжку, чтобы дым, жиры, пары и жир, образующиеся при приготовлении пищи, не создавали нежелательных оседаний и неприглядных пятен на потолке кухни. 🙁 Поверьте мне, вы не хотите, чтобы это случилось с вашей кухней !!!

Вытяжки обычно вентилируются через специальный воздуховод, который проходит через крышу и, реже, через внешнюю стену вашего дома. Воздуховод обычно скрыт внутри стен, и очень важно сделать все воздухо- и водонепроницаемым.Таким образом, вам не придется возвращаться, чтобы исправить какие-либо недостатки после того, как все настроено и сделано.

Если вы добавляете новую вытяжку над плитой и планируете отводить ее через крышу, вам понадобится воздуховод соответствующего размера, который будет проходить через потолок на чердак и вверх. через крышу, где он будет подключен к вентиляционному отверстию на крыше.

Для установки нового вентиляционного отверстия на крыше потребуется либо нанять кровельного подрядчика, либо сделать это самостоятельно, при условии, что вы будете под рукой и сможете соблюдать надлежащие меры безопасности, находясь на крыше.

Чаще всего используются воздуховоды шириной 10 дюймов и круглой формы, напоминающей гармошку. Вам также понадобится вентиляционное отверстие такого же размера (отверстие 10 дюймов) — желательно из окрашенной стали, а не из пластика. Во-первых, укажите место для вентиляционного отверстия на крыше между двумя стропилами и на расстоянии не менее 3 футов от ближайшего выступа на крыше, такого как ветровики для ванных комнат, световые люки, дымоходы и, безусловно, вдали от впадин на крыше.

Примечание: Неправильно установленное вентиляционное отверстие на крыше может вызвать многочисленные протечки на крыше вашего дома, что потребует ремонта крыши для решения проблемы, вызванной неправильной установкой вентиляционного отверстия на крыше.

Кроме того, не забудьте разместить вентиляционное отверстие на кухне не менее чем на 5 футов вверх от карниза крыши. Это на пять футов вверх по скату крыши и дальше от нижнего края.

После определения и маркировки подходящего места для вентиляционного отверстия в крыше просверлите отверстие в крыше с внутренней стороны чердака, расположенное в центре между двумя стропилами. После того, как вы просверлите отверстие, вам нужно будет вырезать отверстие подходящего размера, чтобы соответствовать вентиляционному отверстию вытяжки (квадратное или круглое, в зависимости от конструкции вашего вентиляционного отверстия на крыше).

После врезки отверстия удалите черепицу с обеих сторон проема в крыше и по крайней мере на 3 ряда выше проема. Таким образом вы сможете правильно прошить вытяжку на кухне.

Установка:

Установите вентиляционное отверстие и закройте нижнюю часть вентиляционного фланца кровельным герметиком / герметиком. Затем прошейте черепицей, которую вы удалили ранее, с обеих сторон и над вентиляционным отверстием. Уплотнение между верхом вентиляционного фланца и низом кровельной черепицы.Вот и все — все, что вам нужно сделать, это подключить воздуховод гармошки к вентиляционному отверстию на крыше.

На изображениях, представленных в этом руководстве, показаны работы по установке вытяжки на металлической черепичной крыше.

Процедура вентиляции вытяжки через металлическую крышу очень похожа на процедуру для кровли из асфальтовой черепицы, хотя с асфальтовой крышей гораздо проще работать. — Поэтому, если у вас дома установлена ​​металлическая крыша, я настоятельно рекомендую вам нанять опытного установщика, который сделает за вас работу по установке вентиляции. Большинство обычных кровельщиков не имеют должного обучения, чтобы правильно выполнять эту работу, , в девяти случаях из десяти, и, вероятно, вызовут много проблем с вашей металлической крышей.

Установка вытяжки вытяжки через внешнюю стену:

Процедура аналогична установке вытяжки кухонной вытяжки через крышу, но немного отличается.

Предположим, у вас в доме установлен виниловый сайдинг. Для других видов сайдинга этапы монтажа очень похожи.Вам понадобится воздуховод для гармошки и виниловая вентиляционная решетка. Вместо этого вы также можете использовать вентиляционное отверстие сушилки, но оно может быть слишком маленьким — типичное вентиляционное отверстие сушилки имеет ширину всего 4 дюйма.

Возьмите виниловую монтажную коробку размером 12 × 18 ″ и сделайте круглое отверстие подходящего размера для работы с воздуховодом. Затем прикрепите вентиляционный блок к монтажной коробке с помощью длинных винтов с плоской головкой на расстоянии примерно 2-3 ″ друг от друга по всему периметру.

Нанесите прозрачный кровельный / наружный герметик для герметизации между монтажной коробкой и вентиляционным отверстием.Обрежьте фланец вентиляционного отверстия по размеру монтажной коробки. Как только вентиляционное отверстие установлено и закрыто, прикрепите к нему воздуховод в форме гармошки, и все готово!

Как установить вытяжку и вентиляционное отверстие

Показать содержание

Скрыть содержание

Вытяжки помогают вентилировать рабочее пространство на кухне.

Вентиляция особенно важна для домовладельцев с газовыми плитами , так как она помогает рассеивать газы и дым в целях безопасности, а также жир и запахи на кухне.

Многие домовладельцы полагаются на свои сверхширокие микроволновые печи для удаления дыма и запахов.

Отлично подходит для кухонь с ограниченным пространством, где бытовая техника выполняет двойную функцию.

Однако хорошая вытяжка имеет тенденцию занимать высокое место в списке пожеланий многих домовладельцев при ремонте кухни.

Вентиляционные отверстия в вытяжке имеют стильный вид, они могут привлечь внимание и сделать акцент на кухне.

Угловая стальная модель придает кухне формальный, современный вид в сочетании с гранитными столешницами, а вытяжка с изогнутыми сторонами придает красивый деревенский вид деревянным столешницам.

Вытяжки могут быть стильным украшением кухни, но иногда они просто необходимы!

Опции вентиляции вытяжки

Мощность вентиляции вытяжки измеряется в кубических футах в минуту (CFM). Чем выше CFM, тем больше воздуха может перемещать агрегат и тем громче он будет во время работы. Профессионалы рекомендуют иметь минимум 40 кубических футов в минуту на фут вашего рабочего пространства.

Или, для газовых варочных панелей, у вас должен быть 1 куб. Фут / мин на каждые 100 БТЕ мощности.Газовые варочные панели в среднем составляют около 7000 БТЕ на горелку, а горелки высокой мощности — около 14000 БТЕ.

Способы вентиляции вытяжного шкафа

1. Вытяжные или вентилируемые вытяжки

Вертикально вентилируемые вытяжки идеальны, но требуют наличия воздуховодов — см. Раздел ниже.

Вытяжные или вентилируемые вытяжки полностью выводят жир, дым и кухонные запахи наружу. Это лучшая система вентиляции , в которую вы можете инвестировать. Она сокращает частоту чистки кухонных поверхностей и не требует частой замены фильтра.

Установка в воздуховоде требует вложений от 500 до 1000 долларов в вытяжку, рабочую силу и профессиональные воздуховоды.

2. Вытяжки без вентиляции, без воздуховодов или с рециркуляцией

Вытяжки с рециркуляцией или без вентиляции вытягивают запахи из кухонных рабочих пространств и задерживают жир и дым.

Эти фильтры фильтруют воздух перед его возвращением в дом.

Модели без воздуховодов предлагают на менее затратный процесс установки , поскольку они не требуют наличия воздуховодов.

Однако блоки без воздуховодов требуют, чтобы вы меняли их фильтр каждые три-шесть месяцев, что добавляет от 15 до 30 долларов два-четыре раза в год.

Фильтры необходимо регулярно чистить или заменять.

3. Трансформируемые вытяжки

Трансформируемые вытяжки могут быть установлены как с воздуховодами, так и без воздуховодов . Трансформируемые вытяжки обычно допускают как вертикальную, так и горизонтальную вентиляцию.

Опции вентилятора
  • Роторные вентиляторы имеют лопасти и обычно на дешевле .
  • Центробежные вентиляторы имеют форму бочки или колеса. Эти лучше подходят для длинных воздуховодов , потому что они могут предложить большую мощность.

Общие модели вытяжек включают

1. Вытяжки под шкафом

Это наиболее распространенный тип вытяжек. Они подходят над плитой, но под шкафом.

2. Вытяжки для настенного монтажа

Как и вытяжки под шкафом, вытяжки для настенного монтажа обычно устанавливаются поверх варочной панели.Однако эти модели крепятся к самой стене, а не к нижней стороне шкафа.

3. Вытяжки с нисходящим потоком и островные вытяжки

Это вытяжки, которые монтируются через воздуховоды в потолке и не требуют подвешивания стены над варочной панелью кухонного острова.

Нисходящая вентиляция чаще всего используется для кухонных островков, чтобы большая вытяжка не закрывала обзор и не закрывала открытое пространство пола. Они помещаются в стойку и шкаф рядом с варочной панелью.Пары уходят вниз, под пол, и выводятся из дома. Они относительно неэффективны по сравнению с вытяжным шкафом , потому что им приходится бороться с естественной тенденцией к подъему воздуха.

Как вентилировать вытяжку

вытяжка должна вентилировать вертикально, то есть через потолок и крышу, или горизонтально, то есть через боковую стену. Вертикальная вентиляция наиболее эффективна, но не всегда возможна .

Вертикальная вентиляция является идеальным вариантом (см. Изображение выше), но там, где это невозможно, горизонтальная вентиляция является следующим лучшим вариантом.

При установке собственных воздуховодов важно заранее спланировать и предусмотреть, где вы будете проводить воздуховоды: через потолок на крышу, прямо через стену, на которой установлена ​​вытяжка, или через потолок кухни, а затем наружу. через боковую стену.

  • Убедитесь, что воздух выходит наружу, а не в другое замкнутое пространство, например чердак.
  • Используйте только трубы из оцинкованной стали или металла . Не используйте пластиковые вентиляционные отверстия или воздуховоды.
  • Используйте воздуховоды того же размера или даже немного больше, чем вентиляционное отверстие. Если у вас очень мощный вытяжной шкаф, вам понадобится воздуховод большего размера. Среднему агрегату на 400 кубических футов в минуту потребуется шестидюймовый воздуховод, а для вытяжки на 1200 кубических футов в минуту потребуется канал от 10 до 12 дюймов.
  • Необходимо, чтобы воздуховод, выходящий из переходной детали, имел длину не менее 18 дюймов, прежде чем использовать колено в воздуховоде.
  • Между любыми двумя коленами должно быть не менее 24 дюймов прямого вентиляционного отверстия.
  • Используйте как можно меньше изгибов в воздуховоде, чтобы получить прямой выстрел, улучшающий поток воздуха. Не используйте больше три локтя под углом 90 градусов.
  • Не используйте воздуховоды длиной более 40 футов.
  • Герметизируйте все стыки воздуховодом или лентой для вентиляции и кондиционирования.
  • Изолируйте воздуховод, чтобы предотвратить образование конденсата.

Как запустить вентиляционные каналы

  1. В вентиляционном кожухе будут места для вытяжки чердака или стены.Накройте тот, который вы не будете использовать.
  2. Отметьте, где вы хотите провести воздуховоды.
  3. Вырежьте отверстие в стене или потолке. Сделайте это с помощью дрели, чтобы сделать направляющие отверстия, а затем с помощью пилы, чтобы завершить круг.
  4. Убедитесь, что воздуховод немного выступает как из потолка, так и из точки выхода.
  5. Делайте это до тех пор, пока не будете готовы вырезать отверстие, которое будет выводить вентиляционное отверстие за пределы дома.

Как установить вытяжку вытяжки через потолок

Вертикальная вентиляция через крышу — один из лучших вариантов , когда дело доходит до вытяжки с полной вентиляцией.

Необходимые материалы
  • Пистолет для герметика
  • Сверло
  • Молот
  • Лобзик
  • Монтировка
  • Гибкий воздуховод с изоляцией
  • Асфальтовый кровельный цемент
  • Выхлопное отверстие на крыше
  • Кровельные гвозди

Процесс

  1. Начиная с чердака, просверлите отверстие в крыше там, где вы хотите, чтобы вентиляция проходила. Это должно быть между двумя стропилами и не менее чем в трех футах от любых других выступов крыши, таких как световые люки, дымоходы или вентиляционные отверстия в ванной.Также лучше, чтобы на вашей кухне вентиляционные отверстия находились на высоте пяти футов от нижнего края крыши, также известного как карниз.
  2. На крыше вырежьте лобзиком круглое отверстие.
  3. Отмерьте квадрат, который немного больше вентиляционного отверстия, и удалите черепицу в этой области с помощью лезвия с крючком. Для этого осторожно приподнимите черепицу вокруг отверстия так, чтобы оставалось место для вентиляционного отверстия.
  4. Нанесите асфальтовый кровельный цемент на дно вентиляционного отверстия и вставьте вентиляционное отверстие под черепицу.Они должны закрывать верхнюю часть вентиляционного фланца. Однако нижняя часть вентиляционного фланца будет находиться поверх черепицы.
  5. Используйте кровельные гвозди, чтобы прибить нижнюю половину фланца по углам.
  6. Отвести воздуховод к вентиляции крыши.

Как установить вытяжку вытяжки через стену

Для тех, кто не может вентилировать через крышу, вентиляция через боковину — следующий лучший вариант .

Это называется горизонтальной стенкой вентиляции.

Вы можете сделать это, установив колено в верхней части задней части капюшона. Для этого метода перед установкой колена вам потребуется не менее 18 дюймов прямого отвода воздуха.

Другой вариант, необходимый для монтажа вентиляции островной вытяжки, — это пропустить воздуховод через потолок кухни от верха вытяжки, а затем с помощью локтя пропустить его через ближайшую внешнюю стену.

Необходимые материалы
  • Гарнитур для воздуховодов
  • Вентиляционная и монтажная коробка
  • Длинные винты с плоской головкой
  • Прозрачный кровельный герметик для наружных поверхностей

Процесс

  1. Вырежьте круглое отверстие подходящего размера для воздуховод.
  2. Прикрепите вентиляционный блок к монтажной коробке с помощью длинных винтов с плоской головкой по краям на расстоянии двух-трех дюймов друг от друга.
  3. Нанесите прозрачный кровельный герметик для наружных работ в качестве уплотнения между монтажной коробкой и вентиляционным отверстием.
  4. Обрежьте вентиляционный фланец по размеру монтажной коробки.
  5. Закрепите воздуховод через отверстие.

Как подключить проводную вытяжку к подключаемому модулю

Многие вытяжки поставляются только с возможностью их подключения к домашней электросети.

Однако базовая электропроводка может превратить проводку в вилку.

Хотя жесткая проводка была бы идеальным вариантом, переход на вилку — это временное решение для непостоянной установки.

Это преобразование — более распространенный выбор для невентилируемых моделей.

  1. Убедитесь, что розетка, к которой вы будете подключать вытяжку, будет достаточной для требований к электропитанию вытяжки.
  2. Проверьте руководство производителя и убедитесь, что такое исправление не противоречит коду и не аннулирует гарантию производителя.
  3. Подключите вилку и кабель достаточного питания. Они часто обозначаются как кабели прибора.
  4. Разделите и зачистите провода.
  5. Используйте проволочные гайки, чтобы соединить провода от шнура прибора с проводом от вытяжки.
    • Белый провод — это нейтраль, и его необходимо подключить к самому большому контакту вилки.
    • Черный провод у вас горячий, он должен подключаться к немного меньшему контакту.
    • Зеленый провод — это заземление, и его необходимо подключить к нижнему среднему штырю розетки, длинному тонкому.
  6. Тщательно закрепите проводку внутри вытяжки. Затем убедитесь, что у вашего нового аккорда есть выход за пределы вытяжки, чтобы вы могли подключить его к розетке.

На всех кухнях должна быть какая-то вентиляция. Как и многие другие приборы, такие как посудомоечные машины и плиты, вытяжка требует аккуратного размещения, чтобы она была наиболее функциональной. Кухонная вентиляция должна быть идеально расположена, чтобы частицы жира не склеивали поверхности вашей кухни и не позволял дыму (что гарантирует, что ваша пожарная сигнализация не сработает без необходимости).Помимо практических соображений, привлекательная вытяжка может стать центром внимания, объединяющим дизайн вашей кухни.

Фан-тастические насадки для вентиляции ванны — Extreme How To

Обеспечьте циркуляцию свежего воздуха и избавьтесь от нежелательной влаги.

Роб Робиллард

Перед ремонтом ванной комнаты и даже во время нее я часто разговариваю о планировке плитки и светильников, стиле и отделке.Но разговор редко приводит к обсуждению вентиляции ванных комнат, таких вопросов, как CFM, минимизация воздуховодов и размещение внешних головок и обратных заслонок.

В моей колонке Boston Globe и на моем веб-сайте ConcordCarpenter я часто получаю вопросы о вентиляции и влажности в ванных комнатах. К сожалению, существует множество дезинформации о вентиляции в ванных комнатах.

Некоторые спрашивают, можно ли выпускать влажный душевой воздух через перекрытие крыши или неотапливаемый (но вентилируемый) чердак.Другие спрашивают, стоит ли им беспокоиться по поводу своих нынешних пластиковых трубок длиной в милю.

Еще есть те, кто жалуется на загадочное пятно на потолке. Пятно возникло в результате того, что вентилятор был установлен через неотапливаемый чердак, где влага, скопившаяся из-за провала трубы, замерзла, а через несколько месяцев растаяла, запачкав штукатурный потолок внизу. Загадочное пятно разгадано!

Отсутствие вентиляции душа или неправильная вентиляция могут привести к повышению влажности в ванной.Когда в ванной комнате повышается влажность, теплый влажный воздух движется к более прохладным поверхностям стен, где он снова конденсируется в воду.

Влажный воздух также может проникать в полость стены и конденсироваться внутри стены. Обе ситуации могут привести к появлению плесени, запаха, а иногда и к повреждению конструкции.

Влага также отслаивает обои или краску. Увидеть или почувствовать запах плесени и грибка — хороший показатель того, что у вас проблема с повышенной влажностью.

Итак, как нам отремонтировать наши ванные комнаты и при этом наслаждаться горячим паром и избежать проблем с плесенью?

Этот потолок в стиле лофт станет местом установки нового вентилятора для ванны в этом проекте.

Единственный эффективный способ предотвратить появление плесени — это поддерживать низкий уровень влажности в помещении. Вентилятор для душа с надлежащей вентиляцией удалит влагу и снизит влажность в вашем доме.

Осмотрите раму, чтобы определить лучший путь в воздуховоде и положение для установки вентилятора.

Выбор лучшего вытяжного вентилятора

Самая важная особенность вентилятора для душа для ванной — его способность удалять влагу не только в процессе ее образования, но и в то время, когда капли влаги плавают в воздухе, прежде чем конденсироваться на стенах и потолках.

Установите проводку для источника питания и управления переключателем.

Чтобы вентилятор для ванной выполнял свою работу, необходимо сосредоточить внимание на пяти основных моментах:

  • Подбор вентилятора под комнату
  • Размещение вентилятора в лучшем месте для достижения успеха
  • Правильная установка вентилятора
  • Снижение шума вентилятора
  • Таймер

Определение размеров вентилятора

Перед покупкой вентилятора для ванной необходимо подобрать его размер в соответствии с размером вашей комнаты, чтобы он мог адекватно справляться с воздушным потоком в этом пространстве.Это означает, что вам необходимо подобрать вентиляторы CFM по размеру вашей ванной комнаты. Большинство людей правильно подбирают вентилятор по размеру помещения, но не учитывают при расчетах длину участка воздуховода и колен.

Определить минимальный CFM для вашей ванной комнаты очень просто: просто умножьте ширину комнаты на длину на высоту на 0,13.

Многие вентиляторы указывают максимально допустимую длину воздуховода. Не забудьте включить в свои расчеты длину участка воздуховода и любые изгибы. Добавление углового соединителя или внешнего вентиляционного колпака с устройством предотвращения обратного тяготения увеличит длину воздуховода примерно на 10-15 футов.Если у вас длинные или сложные воздуховоды, вам может понадобиться вентилятор с более высоким номиналом CFM.

Также следует учитывать ACH, воздухообмен в час, то есть скорость воздушного потока, достаточную для удаления объема воздуха в данном помещении определенное количество раз в час. Вытяжной вентилятор в ванной должен быть такого размера, чтобы полностью удалять воздух в ванной со скоростью 11-15 замен за один час.

Расположение вентилятора

Расположите вентилятор для ванной, чтобы обеспечить максимальную вытяжку влажного воздуха.

Пар поднимается вверх, поэтому потолок душа всегда является хорошим местом для вентилятора. Если это невозможно, поместите вентилятор рядом с душем.

В сводчатых потолках иногда над душевой кабиной можно разместить вентилятор или можно установить настенный вентилятор с высоким потолком.

Установите вентилятор правильно

Воздуховод вентилятора ванны может отрицательно повлиять на его производительность. Неизолированные, малоразмерные или обвисшие гибкие воздуховоды, а также чрезмерная длина или чрезмерное использование колен — все это может отрицательно повлиять на номинальный воздушный поток вентилятора.

Для того, чтобы вентилятор оставался эффективным, старайтесь размещать вашу установку с минимальными оборотами.

Подсоедините отводы воздуховодов к вентилятору по мере необходимости, чтобы обеспечить прямой участок воздуховода к внешней стороне дома.

Лучше всего использовать прочную гладкую алюминиевую трубу. Твердый воздуховод обеспечивает лучший воздушный поток, поскольку он имеет меньшее сопротивление воздуха и его легче держать на прямом участке, чтобы избежать провисания.

Отметьте центральную точку воздуховода на внешней стене и просверлите небольшое отверстие в стене до конца.Проденьте проволоку через стену, чтобы отметить эту точку снаружи.

При установке сплошной трубы создайте небольшой уклон к внешней стороне здания на случай, если в трубе конденсируется вода. Вы хотите, чтобы влага не стекала обратно к вентилятору.

Примите меры для правильной поддержки участка трубопровода снизу, с блокировкой или сверху, с помощью водопроводной ленты или больших прочных кабельных стяжек (с отверстиями для винтов). Я использую металлическую сантехническую ленту — это оцинкованная лента с отверстиями для шурупов через каждые 1/2 дюйма.

Выступающий провод точно указывает на выходное отверстие воздуховода.

Установите трубу так, чтобы все швы были обращены вверх, и заклейте эти швы и все стыки алюминиевой лентой (не изолентой). Сохранение швов трубы вверху предотвратит попадание влаги в дом. Маленькие винты для листового металла приемлемы с вентиляционной трубкой для ванны, но алюминиевая лента прекрасно работает без них.

Pro Совет: Перед установкой винтов или ленты убедитесь, что вы установили трубу всухую и прикрепили к внешнему вентиляционному кожуху.Вы можете прикрепить вытяжку к трубе снаружи, а затем вдвинуть ее в стену дома.

Если труба воздуховода будет проходить через некондиционируемые пространства (рабочие места и чердаки), обязательно установите на нее изоляционную втулку, чтобы предотвратить замерзание влажного воздуха внутри трубы.

Используйте кольцевую пилу, чтобы вырезать проход для воздуховода.

Вентилятор для ванной ДОЛЖЕН быть выведен наружу здания, чтобы избежать проблем, связанных с влажностью.

Часто дополняется стеной, потолком или крышкой.Когда это возможно, я предпочитаю выводить свои вентиляторы через внешнюю стену через внешний колпак с защитой от обратного потока.

Pro Подсказка: При установке обшивки со скошенной кромкой или сайдинга из черепицы я часто обрезаю сайдинг и устанавливаю заднюю панель из ПВХ в доме. Я прошиваю эту плату и предварительно просверливаю в ней отверстие, чтобы вентиляционный колпак прилегал заподлицо с доской, предотвращая тем самым большие зазоры.

Установите монтажную пластину вентиляционного колпака. Затем установите вытяжной колпак и прикрепите его к дому.

Шум вентилятора

При выборе вытяжных вентиляторов учитывайте, какой шум они производят. Вытяжные вентиляторы для ванной измеряют уровень шума с помощью сонов

Вместо вентилятора для ванной на 4-6 человек выберите вентилятор с рейтингом, близким или равным 1,5, то есть гораздо более тихий вентилятор. Возможно, вам придется смириться с некоторым шумом для более мощного вентилятора, в зависимости от размера вентилятора и расположения трубопровода.

Показанный вентиляционный канал проходит вдоль стены до угла дома.

Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить уровень шума и энергоэффективность. Выберите самый тихий и энергоэффективный вентилятор, который сделает всю работу за вас.

Есть много качественных брендов: Nutone, Panasonic, Ventech и Broan. Предлагаю выбрать вентилятор с шарикоподшипниковым мотором за качество и долговечность.

Управление вентиляторами

Рекомендуется, чтобы вентилятор для ванны работал не только во время, но и в течение 20 минут после принятия душа — и при закрытой двери ванной.

Многие люди до сих пор используют выключатель для вентилятора душа. У этого типа переключателя есть две очевидные проблемы.Либо люди выключают вентилятор после душа, в результате чего в воздухе остается много влаги, либо они забывают и оставляют вентилятор включенным, возможно, на несколько часов. У меня есть две дочери, которые иногда оставляли вентилятор включенным на весь день, пока я не обнаружил, что он работает, когда пришел домой после работы. Это слишком много тепла или переменного тока из дома днем! В результате я установил таймер вентилятора с датчиком влажности, чтобы он включался автоматически, если они забудут или если влажность в комнате будет слишком высокой.

Все стыки заклеены алюминиевой лентой.

Лучший способ гарантировать, что у вашего вентилятора для ванной есть время, необходимое для правильного воздухообмена, — это использовать таймер вентилятора душа. Таймеры вентилятора бывают всех стилей, но я предпочитаю те, которые предустановлены или позволяют вам настроить вентилятор во время установки. Мои вентиляторы настроены на 30 минут, что покрывает 10-минутный душ и 20 минут бега. Если душ занимает больше времени, я сбрасываю его перед выходом из ванной.

Вот точка выхода изнутри, где воздуховод заканчивается вентиляционным колпаком.

Выбор и установка лучшего вентилятора для вашего местоположения — важная часть реконструкции вашей ванной комнаты. Качественный вентилятор для ванной, правильно установленный, удалит влагу и запахи из вашей ванной комнаты и улучшит качество воздуха в помещении.

Не забудьте найти время, чтобы досконально изучить потребности в вентиляции вашей ванной комнаты и следовать инструкциям производителя, а также этим передовым методам процедуры установки. Результат будет ФАН-вкусным!

Боковое примечание

Советы по установке воздуховодов

Закройте все стыки труб, колен и соединительных швов алюминиевой лентой (кроме стандартной клейкой ленты).

По возможности используйте гладкий прочный алюминиевый воздуховод. Ребристый пластиковый воздуховод может образовывать провалы, в которых влага может конденсироваться и скапливаться, что в конечном итоге приводит к появлению запахов или утечке в нижний потолок. Со временем гибкий пластик также может стать хрупким и потрескаться, поэтому прочный алюминиевый воздуховод является более качественным материалом.

Гладкий прочный алюминиевый канал имеет меньшее сопротивление воздуха, чем ребристый пластиковый канал.

Установите воздуховод так, чтобы швы были обращены вверх и с небольшим уклоном к наружному вентиляционному колпаку.На чердаках без кондиционирования или в подпольях изолируйте воздуховод.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
