Как устроен слив в раковине: Как собрать и установить слив для раковины + система слива-перелива

Как устроен сифон раковины

Раньше сифон представлял собой ряд труб, которые соединялись между собой или единую трубу. По середине устанавливалась изогнутая труба или же специальная колбочка. В настоящее время данную конструкцию постепенно совершенствуют. Но все же старая версия пока считается стандартной.

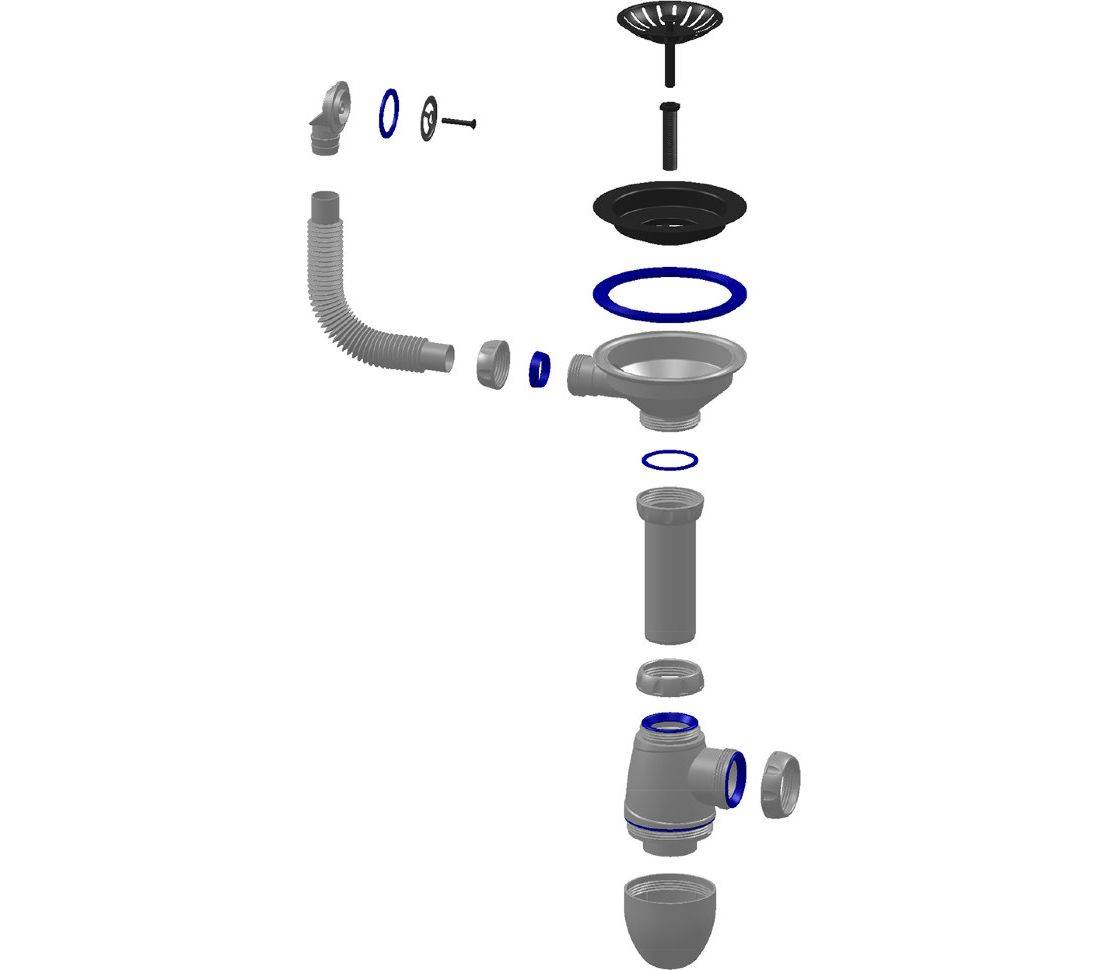

Итак, в стандартную комплектацию сифона под раковину входят:

• Решетка в раковине, которая предотвращает от попадания мусора в трубу. Эта решетка помогает избежать засоров в трубах.
• Резиновые прокладки, которые устанавливаются на стыках для защиты от протеканий.
• Отводы воды для подключения различных устройств, например, стиральной машины.
• Сам корпус сифона, трубы канализации, соединительные гайки и винты.

Соединительные элементы сифона изготавливают из нержавеющей стали. Их обязательно покрывают оцинковкой для того, чтобы избежать появления ржавчины. При покупке составных частей сифона, обращайте внимание на качество данных деталей.

Разновидности сифонов

Данное сантехническое оборудование бывает различных видов. Для того, чтобы не ошибиться при выборе и покупке, необходимо узнать подробные характеристики каждого из них.

И не забывайте узнавать размеры сифона под раковину. Сифоны для раковин бывают:

Гофрированные

Такой вариант представляет собой трубу из складчатого материала, чаще всего они выполнены из пластика. Данный вид сифона имеет массу преимуществ, к примеру, из-за своей пластичности он компактен и достаточно прочен.

Однако и отрицательные качества конструкции ощутимы. Она не терпит слишком резких температур и при жировых засорах для того, чтобы вымыть трубу требуется ее полностью разобрать.

Трубчатые

Данный вид сифона изготавливается из металла или пластика. Такие сифоны больше всего поддаются серьезным загрязнениям. Именно по этой причине они пользуются меньшим спросом, чем другие варианты.

Бутылочные

Они изготавливаются в форме трубы, по середине которой находится емкость, похожая на колбу. Этот вид сифона удобен по многим причинам. Он не требует полного демонтажа для промывки.

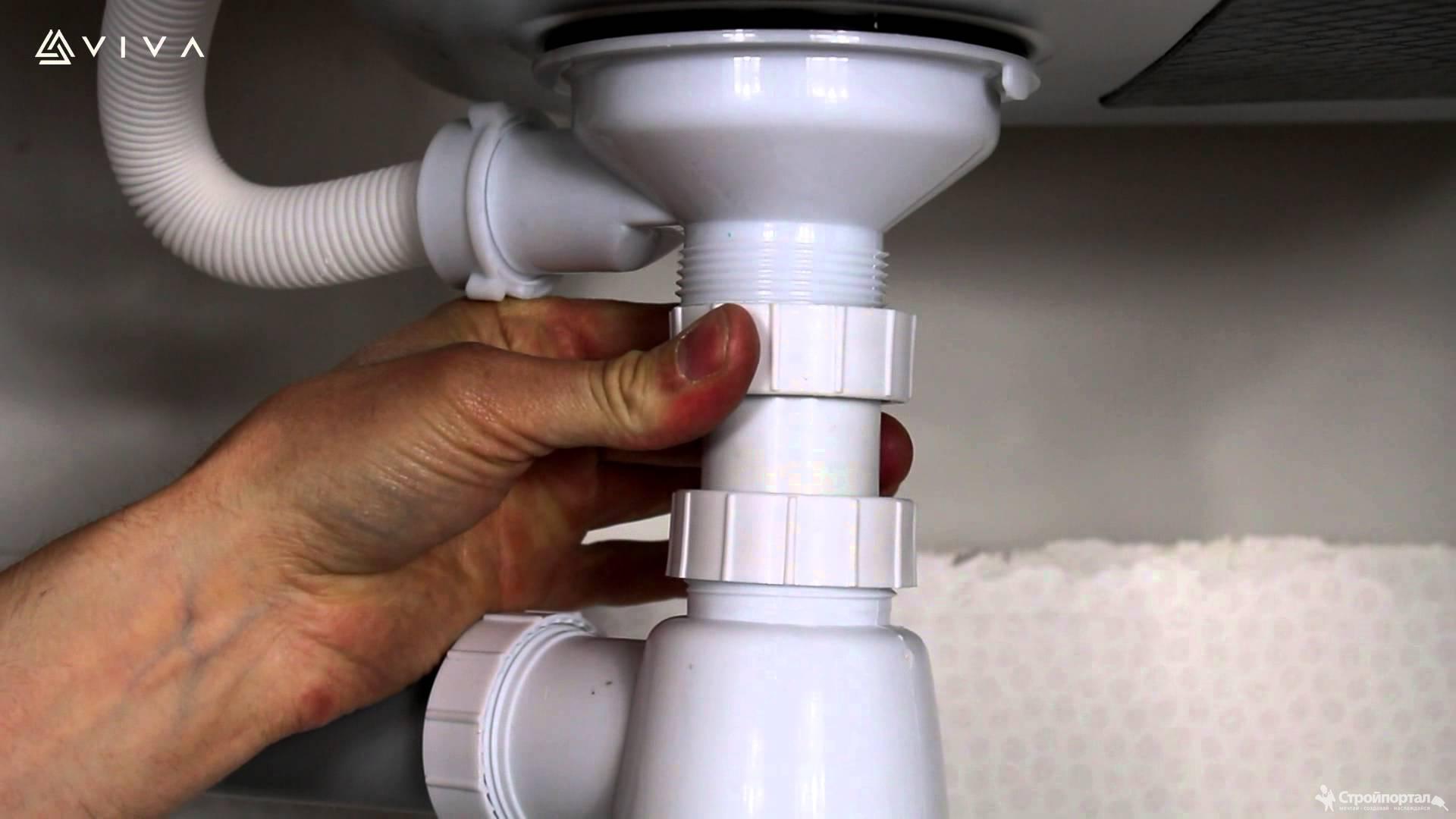

Этот сифон под раковину собрать проще всего. Кроме того, стиральная машина может подключаться без специального водоотвода.

Сухие

Такой вид сифонов появился совсем недавно. Он содержит мембрану из резины, которая при протекании воды раскрывается, а затем снова закрывается и не пропускает неприятные запахи из канализации.

Плоские и скрытые

Они предназначены для установки в небольших помещениях. В тех местах, где невозможно установить полноценные большие сифоны эти подойдут лучше всего.

Выбор материала сифона

Материал, из которого будет сделан сифон для вашей раковины — это важнейшее качество при выборе. От правильно выбранного материала зависит — насколько долго прослужит оборудование. От этого зависит и то, как устанавливать сифон на раковину.

Наиболее популярным материалом еще совсем недавно был металл. Металлический сифон выглядит красиво и роскошно. Выполняться может из трех видов металла: латунь, медь, бронза.

Кроме того, металлические сифоны могут быть хромированными. Последние выбираются чаще всего, так как имеют более долгий срок службы.

В настоящее время на смену металлическим конструкциям приходит пластик. Он более дешевый и не поддается коррозии. К тому же, монтаж и демонтаж пластика намного легче, чем металлических деталей. При необходимости можно легко заменить отдельные части сифона.

Конечно же, внешний вид пластиковых сифонов не так привлекателен, как металлических. Но их можно применять при закрытом виде раковины. А сейчас можно стало вовсе прятать коммуникации в нише стены или за фальш-стеной, что сильно упрощает дело. А если раковина находится над стиральной машиной, то сифон можно спрятать за ней.

Фото сифонов для раковины

Также рекомендуем просмотреть:

Просмотров: 6 504

Куда уходит наша вода?

В прошлом месяце мы с самого начала начали вести хронику путешествия воды Далласа. Мы видели резервуары, из которых берут начало вся вода Далласа, приспособления, которые делают ее безопасной для питья, и даже краны в вашем доме. Итак, мы подошли к концу пути. Куда попадает вода после того, как вы смываете ее в канализацию? Как он туда попал?

Начиная с того места, где мы остановились — в вашу раковину! — вот и последний этап пути, шаг за шагом.

«Сточные воды» — это любая использованная вода. Вы сливаете сточные воды в канализацию — в раковину, ванну, душ или туалет. Сливы работают за счет простой силы тяжести. Когда вы нажимаете на поршень раковины, слив засасывает воду через отверстие в сливную линию прибора.

Когда вода падает прямо по вертикальной линии устройства, она набирает скорость и скорость. Эта скорость позволяет ему проходить мимо сифона и попадать в водосточные трубы вашего дома.

П-ловушка

P-ловушка — это P-образная кривая под сливом и около конца дренажной линии. P-сифон не дает сточным водам, обратному потоку сточных вод и канализационным газам возвращаться вверх по вашим трубам в ваш дом. Это работает, потому что, когда вода стекает из канализации, она движется достаточно быстро, чтобы преодолеть резкий изгиб P-образного сифона. как только он преодолевает выступ Р-ловушки, сила тяжести заставляет его скользить по трубе в водосточные трубы.

Обратный поток и газы, с другой стороны, не могут обеспечить достаточную скорость, возвращающуюся из труб, чтобы преодолеть кривую P-ловушки.Следовательно, P-ловушка «улавливает» воду, не давая ей подняться достаточно высоко, чтобы вонять в вашем доме.

Дренажные трубы

После того, как вода проходит через Р-сифон и направляется вниз по оставшейся части линии прибора, она соединяется с более широким и длинным рядом труб. Эти трубы — водосточные трубы вашего дома. Каждая из линий вашего дренажного устройства выходит в эту серию труб. Дренажные трубы бывают разной ширины, чтобы лучше подходить к типу сточных вод, которые они транспортируют; водосточные трубы унитаза самые широкие.Размер и вертикальность водосточных труб в вашем доме помогают гарантировать, что сточные воды продолжают падать с той скоростью и направлением, в которых они должны быть.

Вентиляционное отверстие

В этот момент водосточные трубы вашего дома соединяются с вентиляционным отверстием водопроводной системы. Вентиляционное отверстие вашего водопровода представляет собой длинную полую узкую трубку, которая проходит прямо вверх и вниз. Один конец соединяется с водосточной трубой вашего дома, а другой конец выходит на крышу. Вентиляционное отверстие подает свежий воздух в дренажные трубы, что необходимо для предотвращения всасывания воздуха, попадающего в трубы, для замедления или остановки потока.Пока ваше вентиляционное отверстие не закрыто, а водосточные трубы чисты, сточные воды будут безопасно стекать по вашим трубам в канализацию.

Напомним: мы смываем воду в канализацию. Каждый слив имеет свою собственную трубку и П-образный сифон. Гравитация ускоряет падающую воду, благодаря чему она достаточно быстро преодолевает Р-ловушку и попадает в водосточные трубы. Оказавшись внутри водосточной трубы, вода продолжает беспрепятственно течь вниз по вашим трубам с помощью вентиляционной системы.

Но куда ведут водосточные трубы? Как на самом деле вода покидает вашу систему? Вот как это сделать:

Боковое соединение

Все дренажные трубы в конечном итоге соединяются с одной конечной выпускной трубой. Эта широкая труба называется домовой боковой, боковой линией или боковым соединением. Это самая большая водосточная труба в водопроводной системе вашего дома, ее диаметр составляет от 1,5 до 2 дюймов в ширину. Боковое соединение также является самой нижней трубой в вашей водопроводной системе; он закопан под зданием и двором.

Как и другие трубы в вашем доме, боковое соединение работает под действием силы тяжести и перемещает сточные воды, которые в него попадают. Боковое соединение имеет наклон, позволяя воде продолжать естественное движение вниз через него. По мере того, как боковое соединение идет дальше вниз, оно также ведет из вашего дома через ваш двор и за пределы вашего участка. Там ваше боковое соединение соединяется с городской канализационной линией. Часть бокового соединения, которая находится на вашем участке, называется «верхним боковым», а часть, на которой его нет, — «нижним боковым».”

Магистральная канализация

Через боковой патрубок все сточные воды из вашего дома стекают в городскую канализационную сеть. Городская канализация Далласа проходит на 4020 миль под всем городом и ежедневно транспортирует сточные воды всех жителей Далласа.

Канализация, как и боковое соединение, построена под небольшим углом, чтобы вода продолжала течь под действием силы тяжести. Эти углы должны быть очень плавными, поскольку скорость выхода воды из нескольких боковых соединений толкает сточные воды по канализационной линии к конечному месту назначения.

Очистные сооружения

Городские сточные воды проходят по канализационной сети Далласа до одного из двух очистных сооружений Далласа: Центрального или Южного. Как и в случае с очистными сооружениями питьевой воды, Департамент водоснабжения города Далласа финансирует и управляет этими сооружениями. В очистных сооружениях используется строгий научный процесс очистки сточных вод по мере их поступления на предприятие.Школа наук о воде USGS предоставляет здесь пошаговое руководство по этому процессу.

Очистные сооружения в Далласе отсеивают твердую массу, аэрируют воду для удаления газов и повторного введения кислорода, удаляют ил и накипь, а также уничтожают переносимые водой бактерии с помощью химикатов. В совокупности центральные и южные сооружения могут обрабатывать до 260 миллионов галлонов воды в день. В 2015 и 2016 годах город Даллас обработал 76 миллиардов галлонов воды.

Переработка

Как только предприятия очищают сточные воды до тех пор, пока они не будут соответствовать высоким федеральным стандартам чистоты, они рециркулируют их обратно в систему водоснабжения.Очистные сооружения Далласа безопасно сбрасывают все очищенные сточные воды в реку Тринити. Сточные воды Далласа на самом деле играют важную роль в поддержании течения реки Тринити.

Часто другое предприятие в другом городе повторно обрабатывает очищенные сточные воды, добавляя их в питьевую воду для другого города! Почти вся питьевая вода в Хьюстоне поступает из реки Тринити, поэтому будет правильно сказать, что мы снабжаем Хьюстон той водой, которую они пьют! Добро пожаловать, Хьюстон!

Назовите это занудой, но узнав о том, как ежедневно проходит вода в нашем городе, мы гордимся тем, что мы сантехники.Убедившись, что ваши трубы работают должным образом, мы становимся чем-то вроде второстепенных персонажей эпической водной одиссеи Далласа. Используя домашнюю воду, вы тоже.

Если вас беспокоит, что что-то в вашем доме мешает вашему праведному путешествию по воде (в Хьюстон), позвоните нам сегодня. Мы позаботимся о том, чтобы ваша питьевая вода и сточные воды попадали туда, куда им нужно (Хьюстон). Это наша честь!

Сантехника для раковин и сливов | HomeTips

Схемы и полезные советы о том, как работает раковина и слив в кухне и ванной

Слив в раковине всегда включает в себя «ловушку», которая наполняется водой, чтобы предотвратить попадание канализационных газов в дом.

Раковины для кухни и ванных комнат подключены к домашней системе водоснабжения, которая снабжает смесители, и к домашней канализационной системе для сточных вод (DWV). И кухонные раковины, и раковины для ванны работают одинаково; Основное отличие состоит в том, что кухонные мойки предназначены для подключения к большему количеству приспособлений, чем к смесителю, например, к фильтру для воды, мусоропроводу и посудомоечной машине. В большинстве раковин для ванных комнат есть только кран и слив.

Слив для раковины

Слив для раковины состоит из нескольких компонентов.В кухонных мойках сетчатый фильтр вставлен в корпус, который вставляется в отверстие для раковины и прикрепляется к раковине с помощью капельки водопроводной замазки. Под раковиной корпус фильтра соединяется с патрубком слива и остальной частью слива. Мусоропровод, если он есть, крепится непосредственно к специальному фильтрующему корпусу. (См. Раздел «Как работает вывоз мусора».)

Схема слива кухонной раковины

У большинства раковин для ванн нет фильтра, но есть откидная пробка, чтобы раковину можно было легко наполнить водой.Выдвижная заглушка вставляется в корпус слива, который подсоединяется так же, как корпус фильтра кухонной мойки, как показано справа. (Для получения дополнительной информации см. Сантехника для раковины в ванной.

Под раковиной резиновое уплотнение, металлическая шайба и большая контргайка или фиксатор прижимают корпус к раковине. Прямой наконечник крепится к корпусу фильтра с помощью резьбового соединения. соединительные муфты соединяют патрубок, основные части дренажного сифона и короткий резьбовой ниппель на тройнике в дренажной трубе.На стене или в задней части корпуса декоративная накладка, называемая накладкой, скрывает соединитель и ниппель. Сточные воды выходят через сифон и спускаются по дренажной трубе в основную трубу.

Что такое ловушка для раковины?

Сифон для раковины — это J-образная труба под раковиной, предназначенная для улавливания ядовитых канализационных газов до того, как они попадут в дом. Самую распространенную ловушку иногда называют P-ловушкой (потому что она имеет форму буквы P, которая упала лицом вниз).

Сифон для раковины в ванной

Когда вода стекает в слив раковины, она проходит через сифон и выходит из водосточной трубы.Но поскольку водосточная труба выходит на более высоком уровне, чем изогнутая часть трубы, часть воды захватывается и удерживается на изгибе сифона. Эта вода обеспечивает уплотнение, не позволяя канализационным газам подниматься вверх через слив раковины. Каждый раз, когда вы пользуетесь раковиной, вода в сифоне заменяется.

Сифон присоединяется к патрубку слива раковины и водосточной трубе с помощью резьбовых соединений. Большая резиновая шайба под каждой муфтой обеспечивает водонепроницаемое уплотнение.

Если раковина засорилась — или если вы уронили в канализацию небольшой предмет — первое место, где нужно искать засорение или потерянный предмет, находится в легко снимаемом сифоне (не забудьте поставить под него ведро, прежде чем разбирать трубы) .У некоторых ловушек внизу есть пробка для очистки, поэтому вам даже не нужно снимать ловушку.

Рекомендуемый ресурс: Получите предварительно проверенную местную дренажную систему Pro

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт разработал его опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по обустройству дома и автора бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Типы водопроводных ловушек и как они работают

Когда дело доходит до понимания дренажа, происходит гораздо больше, чем кажется на первый взгляд. Поначалу это кажется по-детски простым. Труба от раковины ведет вниз по крутой U-образной «волнистой линии» и исчезает через стену, предположительно унося с собой всю сточную воду и отходы.

Когда мне было 8 лет, я подумал, что «волнистая линия» называется P-ловушкой (рис.А) было особым благословением для детей со скользкими пальцами. Если бы я случайно уронил свою золотую рыбку в канализацию во время чистки аквариума, я бы обнаружил, что она плавает в ловушке, если не счастливо, то по крайней мере живой. Было некоторым облегчением узнать, что если мой лучший мрамор, домашнее столовое серебро или мое кольцо Бэтмена выскользнет в канализацию, они не пропадут. Ловушка была там, чтобы поймать их.

В нижнем колене сифона остается пробка с водой, которая изменяет слив раковины, герметизирует трубу и предотвращает попадание потенциально опасных и неприятно пахнущих канализационных газов в помещение.Вентиляционное отверстие предотвращает всасывание водяной пробки.

Но мое детское представление о P-ловушках было в основном неверным. Хотя они и ловят упавшие сокровища, это не их основная цель. Как бы просто это ни выглядело, P-сифон представляет собой сложное дренажное оборудование. Фактически, чтобы усовершенствовать это устройство, потребовалось несколько поколений сантехников, работающих методом проб и ошибок. В оставшейся части этой статьи я объясню важную роль, которую P-ловушки играют в обеспечении работы наших дренажных систем.

Лучший аккумуляторный дренажный шнек: Tacklife HGDDC1A

Это беспроводное устройство для удаления засоров канализации работает на вашей кухне, в ванной комнате, в ваннах, раковинах, сливных отверстиях для душа и водосточных трубах. Он поставляется с перезаряжаемой батареей и оснащен светодиодной рабочей лампой. Щелкните здесь для получения более подробной информации.

Проблема неприятных запахов

Слив сточной воды из раковины никогда не был особенно трудным: подойдет любая наклонная вниз труба. Но делать это, не допуская запаха канализации в доме, было большим препятствием.Те же трубы, по которым сточные воды поступали в канализационную систему, возвращали в дом зловоние и потенциально смертельные канализационные газы (от гниющих продуктов, человеческих отходов и другого мусора). С практической точки зрения, неприятные запахи сохраняли пристройку для работы (и на открытом воздухе) в этом столетии.

Некоторые ранние решения были просто непрактичными. Несколько тысяч лет назад римские сантехники решили проблему для знати, направив постоянный поток воды через ванную комнату (у них даже были двух- и трехместные!).Ручей был смывным механизмом, который смывал отходы и уносил запахи. Конечно, эта роскошь требовала, чтобы вы жили выше по течению. И вы быстро стали непопулярны среди людей сразу же ниже по течению! Так что идея так и не прижилась.

Когда в середине 1800-х годов в Англии возникла проблема улучшения санитарных условий, изобретатели предложили множество решений для блокировки канализационного газа. Несколько решений оказались санитарными, но «S-ловушка» стояла над остальными (рис. B). Когда вы заполняли нижнее колено S-образного сифона водой, он эффективно закупоривал трубу и предотвращал попадание канализационных газов обратно в дом.

S-образная ловушка, изобретенная в середине 1800-х годов, стала большим шагом вперед в блокировании канализационных газов и обеспечении доступа водопровода в помещения. К сожалению, гидрозатвор часто засасывался сточной водой или другими отходами, которые использовались совместно с общей водосточной трубой.

Хотя теория и была хорошей, S-ловушка не работала так хорошо.

Во-первых, нельзя было предположить, что он заполнится автоматически. Вода, устремившаяся через водосточную трубу, создавала всасывание, которое увлекало за собой большую часть оставшейся воды.Это всасывание, называемое «сифонированием», протягивало гидрозатвор прямо через S-образный изгиб трубы. Таким образом, чтобы восстановить гидрозатвор, вы должны не забыть слить немного воды в канализацию после слива раковины или унитаза, чтобы убедиться, что сифон заполнен. Вы уловите проблему, если забудете. Представьте себе родителей, нюхающих воздух и кричащих на своих детей, чтобы те заполнили ловушку!

(Отсюда и появилось выражение «закрой свою ловушку»?)

Современный унитаз работает именно по этому принципу S-образного сифона.Слив в керамической чаше выполнен в форме S-образного сифона. После того, как вы смываете воду из унитаза, сифон эффективно удаляет все отходы. Затем, пока резервуар наполняется, небольшое количество воды автоматически заполняет чашу и изолирует канализационные газы.

Иногда S-образная ловушка вызывала другую проблему, называемую «выбросом». Выдувание происходило, когда поток воды (называемый пробкой) попадал в общую водосточную трубу (рис. B). Когда пуля быстро упала, она сжала воздух в трубах внизу.

Это внезапное сжатие заставило гидрозатвор в ловушках соединительных стоков обратно в их раковины. Затем, после прохождения, слизняк часто создавал всасывание, которое также имело тенденцию откачивать воду из ловушек.

Ключевое изобретение

Проблема сифонирования решалась постепенно путем проб и ошибок. Наконец, водопроводчик, экспериментирующий с вентиляционными отверстиями в 1874 году, нашел решение.

Уловка для удержания водяной пробки на месте заключалась в выравнивании давления воздуха в дренажной системе.Для этого водопроводчики добавили к сифону дополнительную трубу, которая вела в открытый воздух (рис. C), своего рода систему сброса давления.

Они проложили трубу вверх, чтобы сточная вода не заполняла и не забивала ее, в конечном итоге пропустив ее через крышу, чтобы канализационные газы не воняли в дом. бизнес.

Установка вентиляционного отверстия решила проблему сифонирования и удерживала водяной затвор в S-образном сифоне. Однако вентиляционное отверстие, как правило, собирало мусор и забивалось, поэтому вентилируемая S-образная ловушка, стандарт начала 1900-х годов, была заменена P-ловушкой.

Сантехники продолжали улучшать вентиляционную систему, в конечном итоге разработав базовое правило для сантехники: каждый прибор должен иметь сифон, и каждый сифон должен иметь вентиляционное отверстие.

В результате в наших домах в дренажных системах имеется примерно столько же труб, идущих вверх к свежему воздуху, так и идущих вниз для отвода отходов.

Вы, возможно, никогда этого не узнаете, потому что вентиляционные отверстия не видны, если только у вас нет раковины в недостроенном подвале, где вентиляционное отверстие открыто, когда оно выходит из сливной линии.В противном случае сантехники загораживают форточки в стенах.

Однако, если вы выйдете на улицу и посмотрите на свою крышу, вы увидите одну или несколько труб диаметром от 2 до 4 дюймов, торчащие наружу. Они могут быть частично или полностью закрыты металлическим окладом, чтобы предотвратить протекание крыши. По крайней мере, один будет большим, от 3 до 4 дюймов, называемым основным вентиляционным отверстием или «почвенным стеком», потому что он обычно вентилирует унитаз и основную канализацию, ведущую от вашего дома.

От S-ловушек к P-ловушкам

S-образный сифон — это самая современная дренажная технология начала 20 века.Просматривая каталог производителей домов Sears Roebuck 1910 года, я обнаружил S-образную ловушку, изображенную почти на каждой раковине (в каталоге Sears продавалась вся необходимая деталь для дома, и на самом деле вы могли купить сам предварительно нарезанный дом, готовый к использованию). собрать!)

Но в течение следующих 25 лет S-ловушка постепенно была заменена «половинной S-ловушкой» или тем, что мы сейчас называем «P-ловушкой», названной потому, что она как бы похожа на букву «P», лежащую на ней. сбоку (рис. А).

Слабость S-ловушки заключается в ее вентиляционной системе (Рис, C).Теоретически вентиляция работала достаточно хорошо, подавая воздух, чтобы предотвратить сифонирование.

Но на практике иногда выходил из строя.

Каждый раз, когда вода в канализации замедлялась, скажем, из-за того, что ил временно забивал сливную линию, вода попадала обратно в вентиляционную трубу.

Вскоре сточные воды снова стекали, но оставили после себя масло, жир и прочий мусор в горизонтальной части вентиляционной трубы. По прошествии нескольких лет этот осадок часто забивал вентиляционное отверстие, блокировал воздушный поток и позволял сифонировать в S-образной ловушке.

Опять же, методом проб и ошибок сантехники узнали, что вентиляционное отверстие должно идти вверх до точки над линией перелива на раковине, прежде чем идти горизонтально, чтобы мусор не собирался в вентиляционной трубе (рис. A и C). Сантехники в конечном итоге включили это требование в сантехнические нормы.

P-сифон решил эти проблемы, потому что водопроводчикам больше не приходилось подключать вентиляционное отверстие непосредственно к сифону. Если вы посмотрите на рис. A, то увидите, что теперь сантехники устанавливают вентиляционное отверстие на некотором расстоянии, удобно в задней части стены, где оно находится вне поля зрения.Оттуда вентиляционное отверстие может идти прямо вверх, не забивая его. Как только вентиляционное отверстие поднимается над линией разлива светильника, оно может двигаться горизонтально и соединяться с другими вентиляционными отверстиями, в конечном итоге выходя через крышу.

Но некоторые проблемы остались. Чтобы система работала бесперебойно, инженеры-сантехники обнаружили, что сточные воды, протекающие между сифоном и вентиляционным отверстием (в «сливном рукаве», рис. A), должны двигаться с правильной скоростью. Если он будет течь слишком медленно, останется мусор, который забьет трубу. Но если сточные воды движутся слишком быстро, они упадут, наполнят трубу, заблокируют уравновешивающий воздух из вентиляционного отверстия и откачут воду из сифона.

В результате, сантехнические нормы строго регулируют этот участок водосточной трубы. Он должен опускаться от 1/8 до 1/4 дюйма на фут и выдвигаться не более чем на 42 дюйма (в большинстве случаев, хотя это значение зависит от размера трубы), прежде чем достигнет вентиляционного отверстия. Это приводит к наиболее эффективному потоку без перекачивания воды из сифона.

Санитарный тройник, показанный на рис. A, поможет вам получить правильный уклон. Он спроектирован таким образом, что если вентиляционная и дренажная трубы расположены строго вертикально (прямо вверх и вниз), сливной рукав, прикрепленный к нему, будет иметь уклон 1/4 дюйма.за фут

Еще одна старая ловушка: барабанная ловушка

Вы больше не встретите S-ловушку; большинство из них были заменены. Но в старых домах вы, скорее всего, встретите «бочковые» ловушки, подключенные к сливу ванны (рис. D). Они выглядят как 2 фунта. банка для кофе, сделанная из железа, свинца или иногда из латуни, с завинчивающейся верхней или нижней частью. Вода из ванны попадает около дна и выходит вверху, поэтому сточные воды заполняют сифон и создают водяную пробку перед тем, как вытечь наружу. Иногда отвинчивающиеся крышки хромировали и оставляли незащищенными на кафельном полу, чтобы можно было открыть ловушку и очистить ее.

Барабанные ловушки необходимо регулярно чистить. У многих не было вентиляционных отверстий, в некоторых случаях даже в 1950-х годах. Обычно их делали из свинца или чугуна. Показанный здесь латунный стиль с медной трубкой несколько необычен.

Гидравлический затвор не так легко откачивался из бочек, поэтому водопроводчики не всегда их выпускали. Это избавило от хлопот и расходов, связанных с прокладкой дополнительной трубы, хотя нормы в конечном итоге потребовали вентиляции и на большинстве барабанных ловушек.

К сожалению, барабанные ловушки вызвали проблемы с дренажем, потому что мусор оседал и собирался в ловушке.

Если вы не чистите их регулярно, что домовладельцы часто игнорируют, они бы прочно забили их.

И вы не можете пропустить водопроводную «змею» (гибкий провод, предназначенный для обхода изгибов трубы) через ловушку барабана, чтобы прочистить ее, потому что она застрянет внутри самого барабана. Или, что еще хуже, змея проткнет мягкие стенки свинцовой ловушки.

Проблема барабанной ловушки подчеркивает одно важное преимущество P-ловушки (или даже старой S-ловушки). Это самоочищение.Каждый раз, когда вы открываете пробку на сливе, сточные воды размывают ее и смывают мусор. На самом деле Р-ловушки забиваются редко. Вершины тюбиков зубной пасты, золотые рыбки и даже песок обычно смываются насквозь. Конечно, зубные щетки и столовое серебро, которые не пойдут из-за поворота, засорят его.

К счастью, ловушки фосфора легко чистятся. Вы просто ослабляете две большие гайки с обоих концов и снимаете ее. (Держите ведро под ним, чтобы собирать воду!) Лучше уловить эти большие предметы на раннем этапе, где они легко удаляются, чем застрять в изгибе водосточной системы, до которого гораздо труднее добраться.А со снятой P-ловушкой вы можете легко спустить змею дальше в канализацию, чтобы вскрыть другие засоры.

P не решает всех проблем слива. Волны вещей, которые мы намеренно или непреднамеренно пропускаем через канализацию, — волосы, липкие гели для ванн и мыло, жир и масла, пух, серьги и т. Д. — все вместе блокируют их. Но вместе с форточками они хорошо выполняют свою основную работу. Они не пропускают неприятные запахи.

Аккумуляторный дренажный прибор для удаления засоров (Tacklife HGDDC1A)

Имеет автоматическую телескопическую функцию, в отличие от ручных дренажных шнеков.Удалять засорения становится намного проще. Он окупается, когда вам впервые понадобится сантехник! Щелкните здесь, чтобы получить более подробную информацию.

Когда дело доходит до понимания дренажа, происходит гораздо больше, чем кажется на первый взгляд. Поначалу это кажется по-детски простым. Труба от раковины ведет вниз по крутой U-образной «волнистой линии» и исчезает через стену, предположительно унося с собой всю сточную воду и отходы.

Когда мне было 8 лет, я подумал, что «волнистая линия» называется P-ловушкой (рис.А) было особым благословением для детей со скользкими пальцами. Если бы я случайно уронил свою золотую рыбку в канализацию во время чистки аквариума, я бы обнаружил, что она плавает в ловушке, если не счастливо, то по крайней мере живой. Было некоторым облегчением узнать, что если мой лучший мрамор, домашнее столовое серебро или мое кольцо Бэтмена выскользнет в канализацию, они не пропадут. Ловушка была там, чтобы поймать их.

В нижнем колене сифона остается пробка с водой, которая изменяет слив раковины, герметизирует трубу и предотвращает попадание потенциально опасных и неприятно пахнущих канализационных газов в помещение.Вентиляционное отверстие предотвращает всасывание водяной пробки.

Но мое детское представление о P-ловушках было в основном неверным. Хотя они и ловят упавшие сокровища, это не их основная цель. Как бы просто это ни выглядело, P-сифон представляет собой сложное дренажное оборудование. Фактически, чтобы усовершенствовать это устройство, потребовалось несколько поколений сантехников, работающих методом проб и ошибок. В оставшейся части этой статьи я объясню важную роль, которую P-ловушки играют в обеспечении работы наших дренажных систем.

Лучший аккумуляторный дренажный шнек: Tacklife HGDDC1A

Это беспроводное устройство для удаления засоров канализации работает на вашей кухне, в ванной комнате, в ваннах, раковинах, сливных отверстиях для душа и водосточных трубах. Он поставляется с перезаряжаемой батареей и оснащен светодиодной рабочей лампой. Щелкните здесь для получения более подробной информации.

Проблема неприятных запахов

Слив сточной воды из раковины никогда не был особенно трудным: подойдет любая наклонная вниз труба. Но делать это, не допуская запаха канализации в доме, было большим препятствием.Те же трубы, по которым сточные воды поступали в канализационную систему, возвращали в дом зловоние и потенциально смертельные канализационные газы (от гниющих продуктов, человеческих отходов и другого мусора). С практической точки зрения, неприятные запахи сохраняли пристройку для работы (и на открытом воздухе) в этом столетии.

Некоторые ранние решения были просто непрактичными. Несколько тысяч лет назад римские сантехники решили проблему для знати, направив постоянный поток воды через ванную комнату (у них даже были двух- и трехместные!).Ручей был смывным механизмом, который смывал отходы и уносил запахи. Конечно, эта роскошь требовала, чтобы вы жили выше по течению. И вы быстро стали непопулярны среди людей сразу же ниже по течению! Так что идея так и не прижилась.

Когда в середине 1800-х годов в Англии возникла проблема улучшения санитарных условий, изобретатели предложили множество решений для блокировки канализационного газа. Несколько решений оказались санитарными, но «S-ловушка» стояла над остальными (рис. B). Когда вы заполняли нижнее колено S-образного сифона водой, он эффективно закупоривал трубу и предотвращал попадание канализационных газов обратно в дом.

S-образная ловушка, изобретенная в середине 1800-х годов, стала большим шагом вперед в блокировании канализационных газов и обеспечении доступа водопровода в помещения. К сожалению, гидрозатвор часто засасывался сточной водой или другими отходами, которые использовались совместно с общей водосточной трубой.

Хотя теория и была хорошей, S-ловушка не работала так хорошо.

Во-первых, нельзя было предположить, что он заполнится автоматически. Вода, устремившаяся через водосточную трубу, создавала всасывание, которое увлекало за собой большую часть оставшейся воды.Это всасывание, называемое «сифонированием», протягивало гидрозатвор прямо через S-образный изгиб трубы. Таким образом, чтобы восстановить гидрозатвор, вы должны не забыть слить немного воды в канализацию после слива раковины или унитаза, чтобы убедиться, что сифон заполнен. Вы уловите проблему, если забудете. Представьте себе родителей, нюхающих воздух и кричащих на своих детей, чтобы те заполнили ловушку!

(Отсюда и появилось выражение «закрой свою ловушку»?)

Современный унитаз работает именно по этому принципу S-образного сифона.Слив в керамической чаше выполнен в форме S-образного сифона. После того, как вы смываете воду из унитаза, сифон эффективно удаляет все отходы. Затем, пока резервуар наполняется, небольшое количество воды автоматически заполняет чашу и изолирует канализационные газы.

Иногда S-образная ловушка вызывала другую проблему, называемую «выбросом». Выдувание происходило, когда поток воды (называемый пробкой) попадал в общую водосточную трубу (рис. B). Когда пуля быстро упала, она сжала воздух в трубах внизу.

Это внезапное сжатие заставило гидрозатвор в ловушках соединительных стоков обратно в их раковины. Затем, после прохождения, слизняк часто создавал всасывание, которое также имело тенденцию откачивать воду из ловушек.

Ключевое изобретение

Проблема сифонирования решалась постепенно путем проб и ошибок. Наконец, водопроводчик, экспериментирующий с вентиляционными отверстиями в 1874 году, нашел решение.

Уловка для удержания водяной пробки на месте заключалась в выравнивании давления воздуха в дренажной системе.Для этого водопроводчики добавили к сифону дополнительную трубу, которая вела в открытый воздух (рис. C), своего рода систему сброса давления.

Они проложили трубу вверх, чтобы сточная вода не заполняла и не забивала ее, в конечном итоге пропустив ее через крышу, чтобы канализационные газы не воняли в дом. бизнес.

Установка вентиляционного отверстия решила проблему сифонирования и удерживала водяной затвор в S-образном сифоне. Однако вентиляционное отверстие, как правило, собирало мусор и забивалось, поэтому вентилируемая S-образная ловушка, стандарт начала 1900-х годов, была заменена P-ловушкой.

Сантехники продолжали улучшать вентиляционную систему, в конечном итоге разработав базовое правило для сантехники: каждый прибор должен иметь сифон, и каждый сифон должен иметь вентиляционное отверстие.

В результате в наших домах в дренажных системах имеется примерно столько же труб, идущих вверх к свежему воздуху, так и идущих вниз для отвода отходов.

Вы, возможно, никогда этого не узнаете, потому что вентиляционные отверстия не видны, если только у вас нет раковины в недостроенном подвале, где вентиляционное отверстие открыто, когда оно выходит из сливной линии.В противном случае сантехники загораживают форточки в стенах.

Однако, если вы выйдете на улицу и посмотрите на свою крышу, вы увидите одну или несколько труб диаметром от 2 до 4 дюймов, торчащие наружу. Они могут быть частично или полностью закрыты металлическим окладом, чтобы предотвратить протекание крыши. По крайней мере, один будет большим, от 3 до 4 дюймов, называемым основным вентиляционным отверстием или «почвенным стеком», потому что он обычно вентилирует унитаз и основную канализацию, ведущую от вашего дома.

От S-ловушек к P-ловушкам

S-образный сифон — это самая современная дренажная технология начала 20 века.Просматривая каталог производителей домов Sears Roebuck 1910 года, я обнаружил S-образную ловушку, изображенную почти на каждой раковине (в каталоге Sears продавалась вся необходимая деталь для дома, и на самом деле вы могли купить сам предварительно нарезанный дом, готовый к использованию). собрать!)

Но в течение следующих 25 лет S-ловушка постепенно была заменена «половинной S-ловушкой» или тем, что мы сейчас называем «P-ловушкой», названной потому, что она как бы похожа на букву «P», лежащую на ней. сбоку (рис. А).

Слабость S-ловушки заключается в ее вентиляционной системе (Рис, C).Теоретически вентиляция работала достаточно хорошо, подавая воздух, чтобы предотвратить сифонирование.

Но на практике иногда выходил из строя.

Каждый раз, когда вода в канализации замедлялась, скажем, из-за того, что ил временно забивал сливную линию, вода попадала обратно в вентиляционную трубу.

Вскоре сточные воды снова стекали, но оставили после себя масло, жир и прочий мусор в горизонтальной части вентиляционной трубы. По прошествии нескольких лет этот осадок часто забивал вентиляционное отверстие, блокировал воздушный поток и позволял сифонировать в S-образной ловушке.

Опять же, методом проб и ошибок сантехники узнали, что вентиляционное отверстие должно идти вверх до точки над линией перелива на раковине, прежде чем идти горизонтально, чтобы мусор не собирался в вентиляционной трубе (рис. A и C). Сантехники в конечном итоге включили это требование в сантехнические нормы.

P-сифон решил эти проблемы, потому что водопроводчикам больше не приходилось подключать вентиляционное отверстие непосредственно к сифону. Если вы посмотрите на рис. A, то увидите, что теперь сантехники устанавливают вентиляционное отверстие на некотором расстоянии, удобно в задней части стены, где оно находится вне поля зрения.Оттуда вентиляционное отверстие может идти прямо вверх, не забивая его. Как только вентиляционное отверстие поднимается над линией разлива светильника, оно может двигаться горизонтально и соединяться с другими вентиляционными отверстиями, в конечном итоге выходя через крышу.

Но некоторые проблемы остались. Чтобы система работала бесперебойно, инженеры-сантехники обнаружили, что сточные воды, протекающие между сифоном и вентиляционным отверстием (в «сливном рукаве», рис. A), должны двигаться с правильной скоростью. Если он будет течь слишком медленно, останется мусор, который забьет трубу. Но если сточные воды движутся слишком быстро, они упадут, наполнят трубу, заблокируют уравновешивающий воздух из вентиляционного отверстия и откачут воду из сифона.

В результате, сантехнические нормы строго регулируют этот участок водосточной трубы. Он должен опускаться от 1/8 до 1/4 дюйма на фут и выдвигаться не более чем на 42 дюйма (в большинстве случаев, хотя это значение зависит от размера трубы), прежде чем достигнет вентиляционного отверстия. Это приводит к наиболее эффективному потоку без перекачивания воды из сифона.

Санитарный тройник, показанный на рис. A, поможет вам получить правильный уклон. Он спроектирован таким образом, что если вентиляционная и дренажная трубы расположены строго вертикально (прямо вверх и вниз), сливной рукав, прикрепленный к нему, будет иметь уклон 1/4 дюйма.за фут

Еще одна старая ловушка: барабанная ловушка

Вы больше не встретите S-ловушку; большинство из них были заменены. Но в старых домах вы, скорее всего, встретите «бочковые» ловушки, подключенные к сливу ванны (рис. D). Они выглядят как 2 фунта. банка для кофе, сделанная из железа, свинца или иногда из латуни, с завинчивающейся верхней или нижней частью. Вода из ванны попадает около дна и выходит вверху, поэтому сточные воды заполняют сифон и создают водяную пробку перед тем, как вытечь наружу. Иногда отвинчивающиеся крышки хромировали и оставляли незащищенными на кафельном полу, чтобы можно было открыть ловушку и очистить ее.

Барабанные ловушки необходимо регулярно чистить. У многих не было вентиляционных отверстий, в некоторых случаях даже в 1950-х годах. Обычно их делали из свинца или чугуна. Показанный здесь латунный стиль с медной трубкой несколько необычен.

Гидравлический затвор не так легко откачивался из бочек, поэтому водопроводчики не всегда их выпускали. Это избавило от хлопот и расходов, связанных с прокладкой дополнительной трубы, хотя нормы в конечном итоге потребовали вентиляции и на большинстве барабанных ловушек.

К сожалению, барабанные ловушки вызвали проблемы с дренажем, потому что мусор оседал и собирался в ловушке.

Если вы не чистите их регулярно, что домовладельцы часто игнорируют, они бы прочно забили их.

И вы не можете пропустить водопроводную «змею» (гибкий провод, предназначенный для обхода изгибов трубы) через ловушку барабана, чтобы прочистить ее, потому что она застрянет внутри самого барабана. Или, что еще хуже, змея проткнет мягкие стенки свинцовой ловушки.

Проблема барабанной ловушки подчеркивает одно важное преимущество P-ловушки (или даже старой S-ловушки). Это самоочищение.Каждый раз, когда вы открываете пробку на сливе, сточные воды размывают ее и смывают мусор. На самом деле Р-ловушки забиваются редко. Вершины тюбиков зубной пасты, золотые рыбки и даже песок обычно смываются насквозь. Конечно, зубные щетки и столовое серебро, которые не пойдут из-за поворота, засорят его.

К счастью, ловушки фосфора легко чистятся. Вы просто ослабляете две большие гайки с обоих концов и снимаете ее. (Держите ведро под ним, чтобы собирать воду!) Лучше уловить эти большие предметы на раннем этапе, где они легко удаляются, чем застрять в изгибе водосточной системы, до которого гораздо труднее добраться.А со снятой P-ловушкой вы можете легко спустить змею дальше в канализацию, чтобы вскрыть другие засоры.

P не решает всех проблем слива. Волны вещей, которые мы намеренно или непреднамеренно пропускаем через канализацию, — волосы, липкие гели для ванн и мыло, жир и масла, пух, серьги и т. Д. — все вместе блокируют их. Но вместе с форточками они хорошо выполняют свою основную работу. Они не пропускают неприятные запахи.

Аккумуляторный дренажный прибор для удаления засоров (Tacklife HGDDC1A)

Имеет автоматическую телескопическую функцию, в отличие от ручных дренажных шнеков.Удалять засорения становится намного проще. Он окупается, когда вам впервые понадобится сантехник! Щелкните здесь, чтобы получить более подробную информацию.

Назначение сифона

Если вы посмотрите под раковину на кухне или в ванной, вы заметите U- или S-образную изогнутую трубу, выходящую из сливного отверстия. Это сливной сифон . Это может показаться странным названием для сантехнической детали, пока вы не поймете функции этой детали.

Сифон водосточного слива предназначен для удержания небольшого количества воды каждый раз, когда слив из раковины, и эта вода, стоящая на дне изогнутой части сифона, герметизирует слив и не дает канализационным газам выходить из слива и попадать в ваш дом.В каждом канале есть сифоны, потому что любое соединение, ведущее к дренажной системе, также является возможным выпуском канализационного газа. Даже ваш унитаз имеет внутреннюю форму сифона по сравнению с фарфоровой конфигурацией, которая выполняет ту же функцию.

Странные запахи

Каждый раз, когда вы сталкиваетесь со странным запахом в любой комнате, где есть слив, всегда следите за тем, чтобы сифон не высох. Если сливной сифон сухой, канализационный газ может выйти и вызвать запах. Обычно это быстрое решение, которое можно исправить, спустив воду в канализацию и снова наполнив ловушку водой.Канализационный газ — это сероводород, который образуется при разложении органических отходов. Запах в основном раздражает; Хотя вполне возможно, что очень высокая концентрация может вызвать проблемы со здоровьем, это маловероятно.

Расположение сливной ловушки

Расположение сливного сифона часто очевидно. Стоящая вода в вашем туалете указывает, например, на наличие сифона. Если вы посмотрите на заднюю часть унитаза, вы можете увидеть изогнутую форму слива, через который выходит вода.

В других сантехнических приборах сливной сифон находится в отдаленном месте, например, на кухне или в раковине в ванной, где сифон обычно спрятан в шкафу под раковиной. Когда вы смотрите на раковину, вы не видите стоячую воду, но если вы проследите за линиями слива, вы увидите необходимую U- или S-образную форму, где вода задерживается, чтобы заблокировать канализационный газ.

У ловушек есть дополнительное преимущество, заключающееся в улавливании мелких предметов, упавших в водосток, к тому же их довольно легко удалить.Не волнуйтесь, если вы уроните кольцо или что-то ценное в канализацию — это, вероятно, безопасно в ловушке. Ловушки также собирают волосы, песок и другой детрит, а также ограничивают размер предметов, которые могут пройти в остальную часть водопровода. Вы можете разобрать большинство ловушек для очистки или у них может быть собственная функция очистки.

У больших сантехнических устройств, таких как душевые, ванны и сливы стиральных машин, также есть сливные сифоны, но их не так легко увидеть, потому что они находятся под уровнем пола или за стенами.В ваннах и душевых есть ловушки, добраться до которых труднее, и для этого нужно либо залезть под дом, либо проделать отверстие за ванной или душем и выкопать место, где находится ловушка. Сифоны для слива стиральной машины в основном находятся в стене, и для доступа к ним вам обычно также нужно прорезать стену.

Техническое обслуживание дренажной ловушки

Все стоки следует использовать не реже одного раза в две недели, чтобы вода оставалась в ловушках. Сюда входят души, туалеты, ванны, душевые, раковины для ванных комнат, кухонные раковины, сливы для стиральных машин и многое другое.Если ловушка просохнет, ничему не повредит, но вы можете почувствовать неприятный запах, который проникнет в ваш дом.

Уезжая в отпуск или уезжая из дома на длительное время, некоторые люди заклеивают сливные отверстия полиэтиленовой пленкой, чтобы канализационные газы не попадали в дом, когда светильники не используются. Если вы решите пойти по этому пути, унитаз можно отключить и опорожнить, а унитаз можно свободно набить полиэтиленовым пакетом. Не забывайте сливы в полу и душевые; Положите лист пластика на слив и придавив его, вы закроете слив, если вы отсутствуете достаточно долго, чтобы стоячая вода испарилась из сифона.

Основы водостоков, сифонов и вентиляционных отверстий

Всякий раз, когда вода попадает в дом, она должна иметь возможность уйти после того, как была использована. Здесь играет роль дренаж и надлежащий дренаж. В большинстве домов используются одни и те же основные принципы для водопроводных и канализационных систем: водопровод обычно проходит вокруг фундамента дома; с этого момента он переходит к водонагревателю. Водонагреватель вырабатывает горячую воду для всего дома.От водонагревателя по всему дому проходят линии горячей и холодной воды, снабжающие водой каждый из светильников.

Большинство людей не понимают, как работает домашняя канализационная система; они предполагают, что когда они сливают воду из раковины или смывают воду в туалете, вода просто уходит. Хотя отчасти это правда, в процесс удаления сточных вод из дома требуется немного больше. У каждого прибора своя дренажная линия; каждая дренажная линия соединяется с большей основной линией, по которой вода выводится из дома.

Люди, которые живут в городских и пригородных районах и получают воду из муниципалитета, обычно сбрасывают сточные воды в канализационную систему. Септики обычно необходимо откачивать каждые 10 лет или около того, чтобы предотвратить резервное копирование, которое может вызвать проблемы с дренажной системой дома.

Самым важным компонентом дренажа, который большинство людей считает само собой разумеющимся, является ловушка. Их называют ловушками, потому что они делают именно это: задерживают воду внутри, предотвращая попадание канализационных газов обратно в дом.

При подключении ловушки необходимо несколько соединений. Во-первых, это гайка, которая соединяет две части вместе с помощью резьбового фитинга. Манжета образует уплотнение; гайка просто навинчивается на наконечник, образуя водонепроницаемое уплотнение.

Вентиляционные отверстия являются основным компонентом домашней канализационной системы. Вентиляция позволяет воде легко выходить из канализации. Сегодня в домах вентилируют через крышу. Направляющая на крышу из тяжелой резины, свинца или листового металла удерживает вентиляционную трубу на месте.

Еще одна вещь, на которую следует обратить внимание, — это высота тона. Шаг просто означает угол, под которым вода будет течь легко и постепенно с помощью силы тяжести. Каждая водосточная труба, будь то под землей или в стене, должна иметь какой-либо уклон и иметь правильный уклон, чтобы сточные воды, покидающие дом, могли стекать. Чтобы вода стекала должным образом и не попадала обратно в линию, при установке трубы следует соблюдать практическое правило: падение должно составлять 1/4 дюйма на фут.

Прочистка раковины — 10 правил обращения

Фото: istockphoto.com

Большинство домовладельцев никогда не думают об уходе за своей раковиной — по крайней мере, до тех пор, пока она не начнет истощать мучительно медленно и раковина не наполнится грязной стоячей водой. К сожалению, раковины на кухне и в ванной в какой-то момент обязательно будут частично или полностью забиты. Большинство резервных копий происходит от ловушки, которая представляет собой U-образную трубу, расположенную под приспособлением. Хотя ловушка необходима для предотвращения утечки канализационных газов в ваш дом, изогнутая форма трубы может вызвать головную боль.Если вода в вашем доме не течет свободно, пока что не звоните сантехнику. Большинство сливных блоков легко исправить без профессиональной помощи. Следуйте этому руководству, чтобы сэкономить время и избежать дорогостоящих ошибок при прочистке раковины.

Не хочешь делать самому?

Получите бесплатные оценки от ближайших профессиональных сантехников.

Остатки пищи могут оставлять скопление жира в дренажных трубах, особенно если слив подключен к мусоропроводу.Если вы подозреваете, что водопровод вашей кухонной раковины с медленным сливом выстлан жирным осадком, вылейте в канализацию примерно столовую ложку средства для мытья посуды и большую кастрюлю с кипящей водой. Горячая вода должна привести к растворению жира и его растворению, чтобы прочистить раковину. В будущем будьте осторожны, чтобы не выбрасывать масло или остатки пищи в мусорное ведро или в канализацию.

Перекройте кран! Если стоячая вода в вашей раковине совсем не сливается, худшее, что вы можете сделать, — это добавить в раковину еще воды.Дополнительное давление воды на самом деле не смывает засорение, и вам придется выручить его, прежде чем пытаться применить более эффективный метод удаления засорения.
