высота по стандарту и правила установки

Выбираем и ставим вытяжную конструкцию

Принцип работы

Варианты систем

Особенности монтажа

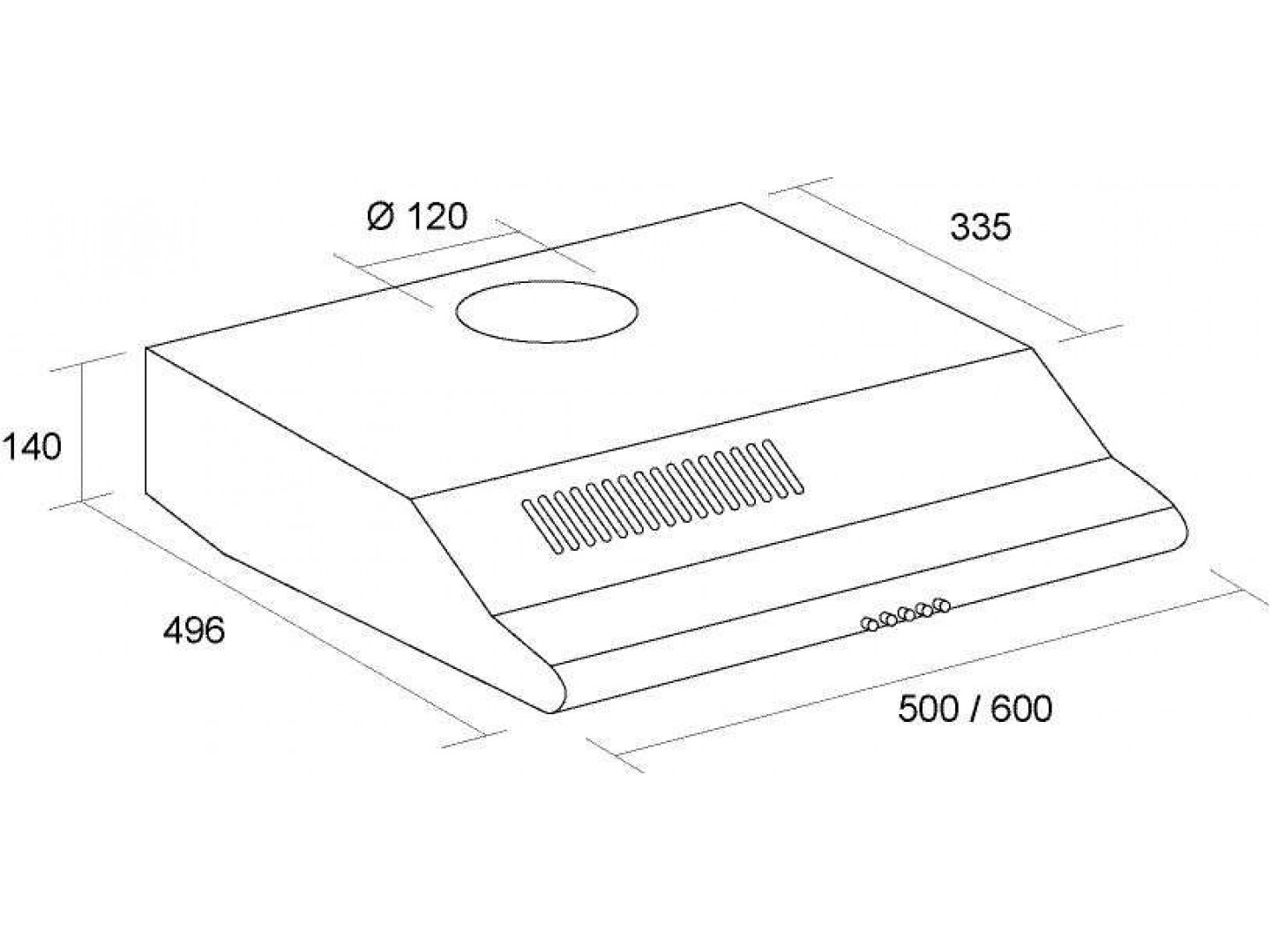

Подвесные конструкции

Встраиваемые приборы

Островные модели

Эффективность работы вытяжного оборудования зависит от правильного выбора и грамотной установки. Мощность, производительность, высота вытяжки над газовой плитой — все эти параметры должны строго соответствовать специальным требованиям. Иначе прибор не сможет полноценно очищать воздух. Поэтому разберем основные моменты выбора и монтажа.

В процессе приготовления еды в доме появляются не только аппетитные запахи. Частицы копоти, жира и отработанный газ накапливаются над плитой и постепенно поднимаются вместе с нагретым воздушным потоком, где попадают в зону работы системы.

Различают три ее основных типа:

Проточная или циркуляционная

Воздушный поток заходит внутрь корпуса, откуда подается к отверстию вентиляционной шахты и удаляется наружу. Конструкция предполагает наличие жирового фильтра, который удерживает самые крупные фрагменты загрязнений, и вентилятор, создающий тягу. Существуют модели, которые не только отводят, но и подают свежий уличный воздух. Оборудование обязательно оснащается воздуховодом, который соединяет его с вентшахтой.

Рециркуляционная

Поступающий из кухни поток проходит через систему фильтрации, где очищается от примесей и подается назад в помещение. Степень очистки зависит от типа и количества фильтров. Их минимум два: грубый жировой и угольный, задерживающий мелкие частицы и запах. Конструктивно оборудование отличается от проточного наличием большего числа фильтров и отсутствием воздуховода, поскольку подключение к вентканалу не требуется.

Комбинированная

Объединяет возможности первого и второго варианта, работает в режимах циркуляции и рециркуляции. Требуется обустройство воздуховода, соединяющего оборудование с вентиляцией. Может быть очень удобно, если вентканал по каким-либо причинам периодически не работает. В это время функционирует в рециркуляционном режиме.

Проточные модели, как правило, отличаются большей мощностью и производительностью. Они же менее прихотливы в обслуживании и не требуют регулярных вложений на покупку расходников. Но поставить их можно только там, где есть возможность подключения к исправной вентиляции. В противном случае используется рециркуляционное оборудование. Важно правильно выбрать тип изделия, поскольку от этого зависит способ его установки.

Все системы, вне зависимости от их типа, различаются по способу монтажа. Это второй важный момент, который определяет выбор нужного изделия. Некоторая сложность заключается в том, что продавцы вносят неразбериху, различая модели по их внешнему виду: плоские, купольные, наклонные и т.д. На самом деле их все можно разделить на три группы:

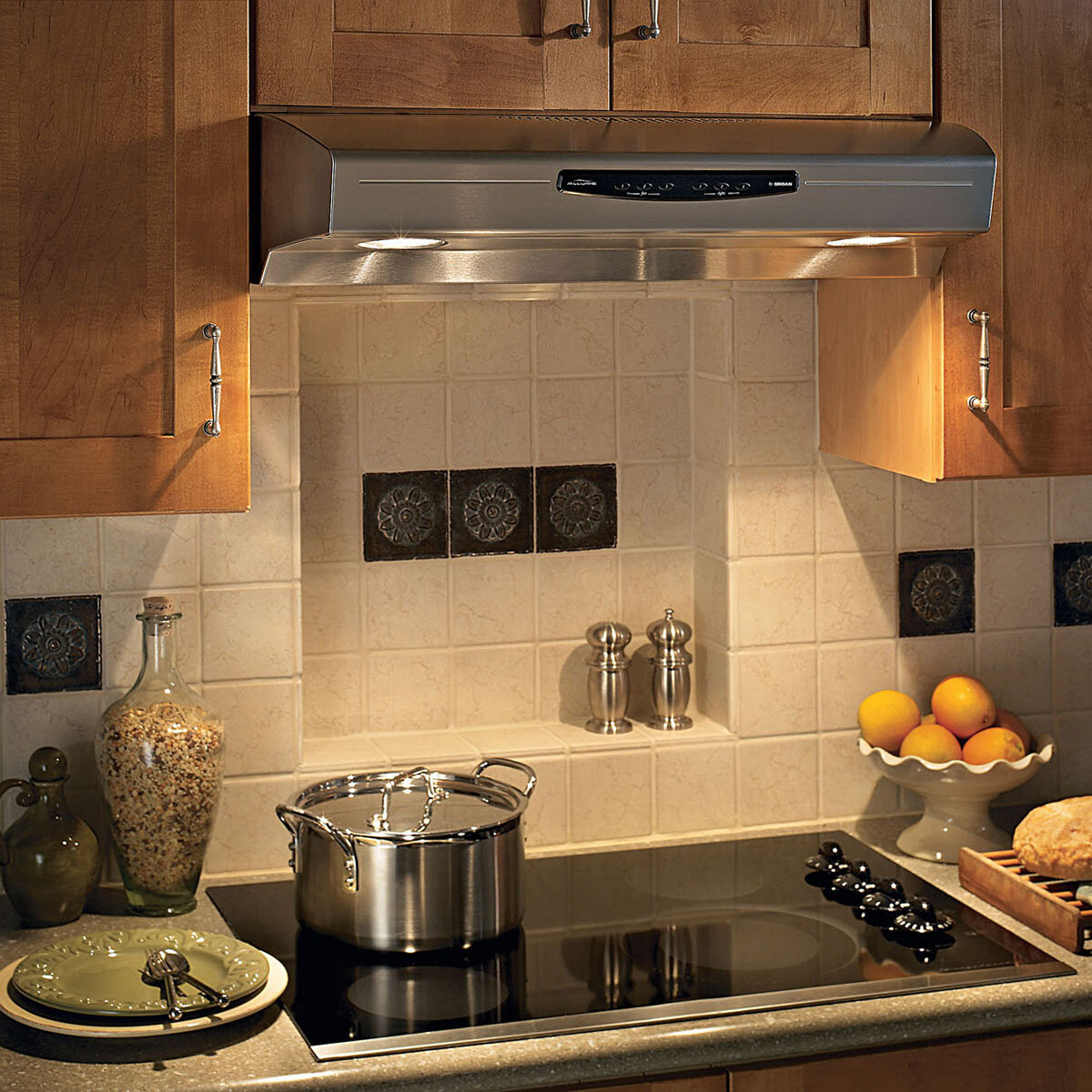

Подвесные

Эти вытяжки закрепляются на стену над плитой. Крепления находятся на тыльной стороне корпуса. Внешне он могут быть самыми разными. Недорогие изделия с простым оформлением выглядят как небольшие прямоугольные короба. Более дорогие наклонные модели привлекают современным исполнением. Есть еще каминные или купольные устройства с большими оригинально оформленными вытяжными зонтами. Но крепятся они в любом случае на стену.

Встраиваемые

Такие конструкции устанавливаются внутри мебели, чаще шкафчика от гарнитура. Возможны и другие варианты, например, сборка отдельного оригинального шкафа. Корпус полностью закрывается мебельным фасадом. Снаружи остается нижняя рабочая часть прибора, в которую затягивается воздух, и панель управления. Воздуховод, если он предусмотрен, тоже располагается внутри гарнитура. Вывод по возможности делается в максимальной близости от вентотверстия. Проще соблюсти это правило в частном доме, где проще выполнить выход там, где нужно.

Островные

Относительно недавно появившиеся системы. Основное их отличие заключается в том, что они закрепляются к потолку над плитой, значительно удаленной от стены. Используются в кухнях островного типа. Главная сложность в установке таких моделей — подведение воздушного канала, поскольку расстояние до вентиляционной шахты может оказаться значительным. Хотя в некоторые интерьеры, например, в стиле лофт, инженерные коммуникации впишутся идеально.

Определяясь с выбором важно обращать внимание на возможность подключения отводящего воздух канала и расстояние от шахты до места установки вытяжной системы. Это поможет правильно подобрать тип прибора и способ его крепления. Потом подбирают мощность, производительность и т.д.

Самостоятельная установка вытяжного устройства производится с учетом технических нюансов, которые мы сейчас разберем.

Расстояние от газовой плиты до вытяжки

Существуют нормативы, определяющие высоту монтажа. Игнорировать их ни в коем случае нельзя. Расстояние варьируется в пределах от 750 до 850 мм. Минимальная величина будет оправданна в случае покупки маломощного оборудования, модели с высокой мощностью можно размещать выше. Опускать прибор ниже нельзя, если только это не разрешено производителем.

Причина в том, что открытый огонь способен подняться достаточно высоко. Возможно воспламенение вытяжки, особенно если ее фильтры давно не очищались. Застарелый жир, накапливающийся на фильтрующей решетке, легко загорается, потушить его будет сложно. Даже если возгорания не произойдет, опущенное слишком низко устройство будет греться, что не лучшим образом скажется на сроке его работы.

Подготовка места монтажа

Особое внимание следует уделить месту, на которое планируется повесить конструкцию. Обязательно проверяется прочность стены, возможно, потребуется ее усилить. В малогабаритных кухнях газовые трубы могут мешать закрепить вытяжку. Бывает, что они проходят по месту будущего крепления. Если есть возможность, лучше всего перенести плиту в другое место, но так бывает не всегда.

Есть еще два варианта решения проблемы. Первый затратный и хлопотный. Он предполагает перенос труб, что делают представители газовой компании после предварительного заявления. Второй — подложить под крепление деревянный брусок, толщина которого будет больше, чем диаметр трубы. В деревянной детали выполняется пропил под трубу, после чего она надежно закрепляется к стене. Оборудование крепится сверху.

Протяженность и конфигурация воздуховода

Лучше всего, чтобы его длина была минимальной, а форма самой простой. Стандарты, разработанные для вентиляции, не рекомендуют выбирать сложные траектории с поворотами. Каждый поворот уменьшает мощность работы изделия на 5-10%, поскольку уменьшает тягу. Длина канала тоже важна, потому что влияет на эффективность работы прибора. Чем она выше, тем хуже работает устройство.

Воздуховоды можно выбирать разные. Проще всего устанавливать металлическую гофру, которая легко изгибается и принимает нужную форму. Однако результат получается не слишком привлекательный внешне.

По этой причине гофру закрывают декоративными накладками. Жесткий короб из пластика включает прямые детали и набор переходников. Их сложнее собирать, зато выглядит такой канал эстетично.

Вентиляционная шахта для котла, колонки и вытяжного устройства не может быть общей. Следует обустроить отдельные. Перед монтажом на вентотверстие устанавливается обратный клапан, его еще называют хлопушкой. При «опрокидывании» тяги он не позволит загрязненному воздушному потоку вернуться в помещение. Проще всего поставить узел заводского производства, но при желании его можно собрать самостоятельно.

Приборы такого типа монтируются достаточно просто. Работы проводятся таким образом:

1. Проводим разметку. Для этого отмечаем высоту расположения нижнего края корпуса, затем определяем осевую линию. Прикладываем к полученным наметкам шаблон, который прилагается к оборудованию. Если его нет, намечаем участки под крепежи.
2. Готовим крепления. Сверлим отверстия, вставляем в них вкладыши из пластика.
3. Устанавливаем кронштейны, надежно закрепляем.
4. Вешаем корпус на кронштейны, фиксируем его.

Осталось подключить прибор к правильно собранному воздуховоду и к сети.

Повесить над газовой плитой вытяжку встраиваемого типа немного сложнее. Она устанавливается внутрь подвесного шкафчика. Его предварительно нужно снять, затем выполнить такие операции:

1. Намечаем места установки крепежей и отверстий под воздушный канал, если он предусмотрен моделью. Крепления лучше всего размечать по трафарету, который должен идти в комплекте с прибором. Закрепляем его на боковой стенке мебели.
2. Сверлим отверстия под крепежи и выпиливаем проем под воздушный канал.
3. Ставим на место направляющие и фиксируем их крепежами.
4. Вставляем корпус в шкафчик, закрепляем на направляющих.
5. Вешаем мебель на стену, надежно фиксируем на месте.

Собираем воздуховод, если он нужен. Пропускаем трубу через подготовленные заранее проемы.
Осталось правильно навесить на место дверцы шкафа и включить готовое к работе устройство в розетку.

Такие конструкции отличаются разнообразием, но в общих чертах монтаж включает несколько этапов:

1. Намечаем на потолке место, где будет установлена система.
2. Сверлим отверстия под крепежи и ставим монтажный кронштейн.
3. Еще раз уточняем высоту установки прибора. После чего собираем перфорированные направляющие.
4. Монтируем декоративный кожух-воздуховод.
5. Закрепляем направляющие на кронштейне. Устанавливаем на них кожух и фиксируем его.
6. Саморезами закрепляем кожух к кронштейну.
7. Ставим на место и фиксируем рабочую панель, монтируем фильтры и элементы защиты.

Самостоятельный монтаж вытяжного устройства любого типа не сложен. Чтобы результат порадовал, нужно правильно подобрать оборудование и установить его в соответствии с нормами. Такая вытяжка будет работать эффективно и прослужит долго.

Установка вытяжки над газовой плитой своими руками + видео

Многих людей сегодня интересует, как установить вытяжку над газовой плитой.

Современная кухня загромождена всевозможными предметами бытовой техники. Ни один человек в наши дни не представляет себе жизни без холодильника, микроволновки, плиты для готовки и т. д. К таким же обязательным элементам относится и вытяжка. Узнать, как провести ее установку, будет полезно всем.

Для чего нужна вытяжка

Для начала узнаем, а зачем вытяжка для плиты нужна, в принципе. Сразу скажем, что отсутствие данного атрибута на кухне может привести к ряду неприятных моментов. Одно только то, что дым и пар будут скапливаться в этой комнате, а затем все это приведет к постепенному разрушению облицовочных материалов, уже не есть хорошо. Кроме того, процедура готовки на плите пройдет намного лучше, если надежный аппарат будет поглощать ненужные испарения или выводить их наружу.

Разновидности

Как правило, различают несколько видов вытяжек для установки:

• Каминного типа;
• Встраиваемого;
• Фильтрирующего;
• Воздухозаборного;
• Островного;
• Углового;
• Варио и так далее.

Кроме того, вытяжные системы для плиты отличаются еще и по фильтрам:

• Вытяжки с металлическим фильтром называются еще жироулавливателями. Их установка проводится лишь в том случае, если кухня оборудуется шахтой для вентиляции, так как в противном случае монтаж над плитой бесполезен. Такие аппараты поглощают неприятные пары и испарения гораздо качественнее, если оснащены алюминиевыми фильтрами;
• Вытяжки с угольным фильтром устанавливаются, как отдельный атрибут (не обязательно прямо над плитой). Они прекрасно устраняют неприятный запах и являются рециркуляторами воздуха.

Как видим, одни вытяжки способны очищать помещение, перегоняя воздух с испарениями, пропуская его сквозь фильтр, а затем возвращая обратно. Другие агрегаты, оборудованные металлическим фильтром, полностью втягивают воздух без фильтрации и выводят его наружу.

В последнее же время стали выпускаться универсальные модели, проводящие одновременно и вывод и фильтрацию. Владелец выбирает наиболее комфортный для него режим, и сам это регулирует вручную.

В некоторых квартирах нет возможности подключить вытяжку к вентиляции (трудоемкий процесс подведения и установки, неэстетичность итогового результата и другие причины). Тогда приходится ограничиваться режимом рециркуляции, когда агрегат только фильтрирует воздух над плитой.

Производительность или КПД

Как правило, модели вытяжных систем способны перекачивать разное количество воздуха (200-1200 куб. метров в час). Но возглавляет рейтинг вытяжек не та модель, которая более мощная, а способная перекачивать воздух со скоростью 500 м3/час.

Дело в том, что для расчета КПД надо умножить объем комнаты на 10, а после результат помножить на 1,3. Это даст итоговую производительность агрегата, который осуществляя фильтрацию в среднем режиме (не «перенапрягаясь» и не создавая излишний шум), будет обеспечивать отличное очищение. Это и будет самый высокий КПД.

Внимание! В паспорте к модели вытяжки, одновременно работающей в 2-х режимах, указана, как правило, мощность в режиме вывода испарений в шахту. Это означает, что фильтрация через другой режим будет производиться на 40 процентов слабее, так как потери ее при прогонке через фильтр неизбежны.

Среди современных вытяжек не существуют таких, которые бы совершенно не шумели после установки над плитой. Это, конечно, не означает, что подобрать идеальный вариант с требуемой производительностью и с наименьшим шумом невозможно.

Выбирая систему вытяжки для своей кухни, надо постараться найти модель с безупречно функционирующим управлением. Наиболее рациональными считаются модификации с «псевдосенсорным» управлением. Их микрики отлично защищены от засорения. Скачки сети не так страшны для таких вытяжек, как для дорогостоящих вариантов с сенсорным типом управления.

Установка вытяжки через шкаф

Процесс установки вытяжки над газовой плитой зависит от нескольких вещей. Учитывается разновидность этого кухонного атрибута, расположение шахты, способ фильтрации и многое другое.

Монтаж антивозвратного механизма (хлопушки)

Рассмотрим для начала, как установить хлопушку:

• Начать рекомендуется с изготовления хлопушки над плитой. Оцинкованное железо или просто жесть (алюминий – идеальный вариант) для этого подойдут вполне.

• Для максимального удобства, корпус желательно поставить на шкаф, который висит над плитой.

Совет! Вначале корпус устанавливается быстро. После установки шкафа, все щели обязательно заделываются пеной, корпус намертво приклеивается. Таким образом, исключается вероятность резонанса.

• Корпус хлопушки с первого раза не устанавливаем. Сначала надо разметить места отверстий, приложив изделие. Шкаф снимается для удобства, а внутри обеспечивается нужная форма.

Совет! Чтобы вырезать в шкафу требуемую форму было легко, надо вначале просверлить несколько дырок, а затем вставить в одну из них пилку лобзика и начать вырезать.

• Обязательно делаем отверстия и во внутренних полках шкафа, если они имеются, под воздуховод.

Воздуховод

Делаем следующее:

• Просовываем лист в проделанные отверстия, придавая в верхней части шкафчика ему квадратную форму;
• Обрезаем его с небольшим запасом, обязательно надрезаем углы и загибаем их наружу;
• Крепим шкаф с гофрой на стену. Все стыки и щели обрабатываем силиконом, дабы не снизилась мощность системы;
• Фиксируем изделие на шкаф;
• Теперь крепим вытяжку в шкафчик, прикрутив ее намертво;
• Ставим лист на вытяжку, закрепив его хомутом;
• Подключаем воздуховод к шахте, интегрируя оба элемента универсальным соединителем, как показано на фото;

Совет! Устанавливая вентиляцию, надо постараться сделать так, чтобы минимизировать, насколько возможно, изгибы трубы.

Таким образом, будет обеспечена хорошая тяга, ведь большое количество поворотов трубы снижает мощность. Она теряется почти на 10 процентов.

Стандартная установка

Далеко не все хозяева согласны вешать шкаф над плитой, считая это непрактичным делом. Действительно, такие аксессуары быстро портятся от пара и высокой влажности, хотя и обеспечивают вытяжке эстетичный вид.

Итак, для установки вытяжной системы, делается следующее:

• Делаем из уголков прямоугольную раму. Она будет выступать, как надежная поддержка для корпуса;
• Вместо фиксаторов, крепящих корпус к стене, можно использовать специальные саморезы-шпильки;

• Подключаем к вытяжке ток.

Внимание! Не забываем при подключении учесть момент заземления, чтобы когда вращались вентиляторы, возможное напряжение уводилось в сторону.

Важные моменты

Обратить внимание при установке вытяжки нужно на следующие моменты:

• Норма высоты установки вытяжки над газовой плитой должна составлять средний показатель. Другими словами, она должна быть установлена ни слишком низко, ни слишком высоко.

• Важно своевременно следить за фильтрами вытяжки. Если этого не делать, то они выйдут из строя, а это повлечет за собой и порчу самого агрегата;
• Фильтры также рекомендуется часто промывать от жира, иначе большое количество скопившегося вещества способно привести к воспламенению;
• Система вытяжки должна быть одинаковой по размерам с плитой, но никак не шире ее;
• Установка вытяжки должна проводиться в неизменном положении по отношению к месту готовки.

• Надо позаботиться и о том, чтобы вытяжка оснащалась независимой системой электропитания. Желательно подготовить специальную розетку.

• При проведении установки надо соблюдать технику безопасности. Если есть возможность, то лучше попросить близкого человека подстраховать вас при закреплении вытяжки.

Напомним, что вытяжку надо чистить хотя бы 1-2 раза в год от гари. Это исключит опасность возгорания. Теперь, зная, как проводится установка вытяжки над плитой, можно неплохо сэкономить на услугах специалистов. Удачи в работе!

Как устанавливается вытяжка над газовой плитой: правила монтажа

Современную кухню трудно представить без такого бытового прибора, как вытяжка. Её основное назначение — удаление загрязнённых воздушных масс и неприятных запахов за пределы эксплуатируемого пространства. Сегодня уже никто не рассчитывает на вентиляцию в виде коробов, потому что со временем каналы загрязняются и сужаются, вследствие чего их эффективность сильно падает. Поэтому вытяжка, установленная над газовой плитой, – идеальное решение для удаления загрязнений, исходящих от плиты.

Разновидности вытяжек

Классификация вытяжных устройств основывается на принципах действия и способах установки приборов. Существуют две позиции, которые отличаются друг от друга принципом работы прибора. Соответственно отличается и их техническая составляющая.

• Проточные вытяжки. Простая модель, в которой установлен вентилятор. Их основная задача – удалять загрязнённый воздух на улицу или в систему вентиляции дома.
• Рециркуляционные вытяжки. В их конструкции установлены фильтры, через которые с помощью вентилятора прогоняется загрязнённый воздух. Он очищается и возвращается обратно в помещение. В этом случае не требуется никаких подсоединений с улицей или вентиляционными каналами. Поэтому установка подобной вытяжки над плитой является самой простой.

Разновидности вытяжек на кухне

Рециркуляционные вытяжки, в свою очередь, представлены широким модельным рядом:

• Настенные – их монтируют к стене над плитой. В конструкции прибора есть монтажные отверстия, через которые в стене делаются отверстия. Крепление чаще всего производится металлическими дюбелями. Подобный тип вытяжек напоминает своей формой купол, поэтому их ещё называют купольными или каминными.
• Подвесные. Это самые распространённые модели, потому что их крепят к нижней поверхности настенного шкафчика, который навешивается над варочной плитой. Способ крепления – болтовое соединение к шкафу. То есть, перед тем как навешивать шкафчик и вытяжку, следует приложить их на столе друг к другу и отметить места соединения. Затем в нижней плоскости шкафа дрелью и сверлом делаются сквозные отверстия. А дальше можно поступить по-разному: установить и закрепить на стене шкаф, а затем прикрепить к нему вытяжку болтами, или провести соединение на столе, а после повесить всю конструкцию на стену.
• Встраиваемые. Сегодня эти модели очень популярны. Это связано с тем, что не приходится подбирать прибор по цвету и форме, потому что он будет спрятан в специально изготовленный под него навесной шкафчик. Видна будет только панель управления. Поэтому перед тем как установить вытяжку над газовой плитой, нужно снять её размеры и уже под них изготавливать шкаф. Или, наоборот, подбирать под размеры шкафа нужный прибор. Правда, перед этим придётся точно рассчитать его мощность, чтобы она совпадала с габаритами кухонного аппарата. Что касается монтажа, то здесь нет никаких сложностей. Вытяжка просто устанавливается в шкафчик и закрывается дверцей.
• Наклонные. Этот вид вытяжек постепенно набирает популярность из-за необычности установки. Прибор состоит из двух частей: вытяжки и монтажной панели, которая закрепляется к стене над газовой плитой. Оборудование производится следующим образом: на стену над плитой наносится горизонтальная линия, затем отмечаются монтажные места для отверстий, после чего панель прикладывается к нанесённой линии, а в неё вставляется вытяжное устройство.
• Островные. Установка подобной вытяжки над газовой плитой – особый случай. Во-первых, своё название прибор получил только потому, что устанавливаются над плитой, которая входит в состав острова кухонного гарнитура. Во-вторых, вытяжка крепится к потолку с помощью специальных цанг и шпилек. Установка происходит таким образом: к потолку крепятся цанги, на них подвешиваются шпильки, которые крепятся к первым через резьбу. Точно так же шпильки крепятся к вытяжке. Затем получившаяся крепёжная система закрывается коробом. Если над островом устанавливается рециркуляционная модель вытяжки, то декоративный короб можно не использовать. Такая конструкция крепится тросиками, которые будут видны. Существуют конструкции, в креплении которых используется комбинированный способ, то есть, применяются и шпильки с цангами, и тросики.
• Угловые. Это обычные настенные агрегаты, которые крепятся напрямую к стене. Только их монтируют не к одной стене, а к двум смежным между собой, то есть, к углу комнаты.

Установка вентиляционного канала

Вентканал – это часть проточных приборов, которые изготавливают из пластика в виде труб круглого или прямоугольного сечения, либо в виде гофрированной трубы.

В вытяжках выходной патрубок имеет круглое сечение, поэтому идеально, если вентиляционный канал будет круглым. Сегодня производители предлагают различные переходники: с круглого сечения на прямоугольное, с одного диаметра на другой. То есть, появилась возможность использовать любые трубы в независимости от их формы и размеров. Главное – точно подобрать переходник.

Соединения участков труб между собой производится через двусторонние муфты или отводы. Обычно трубы имеют чуть меньше диаметр, чем фитинги, поэтому они легко входят друг в друга. При этом выдерживается полная герметичность стыка, что очень важно в вентиляционной системе. Гофрированная труба – это единый канал, который при необходимости можно изгибать. На вытяжке он также соединяется через переходник. Крепление производится пластиковыми или металлическими хомутами.

Внимание! Если места для прокладки вентиляционного канала немного, то лучше использовать гофру.

Систему вентиляции можно сделать невидимой. Для этого применяются трубы прямоугольного сечения, высота которых всего лишь 10 сантиметров. Они укладываются на навесные шкафы кухонного гарнитура ближе к стене.

Существует два варианта вывода труб на улицу:

• Через оконный проём, убрав стекло и установив на его место специальный переходник.
• Через стену, в которой нужно сделать сквозное отверстие под диаметр воздуховода. К стене затем прикрепляется переходник с трубой.

Если загрязнённый воздух требуется вывести в вентиляцию дома, то придётся делать отверстие в вертикальном вентканале. В принципе, оно уже есть и закрыто вентиляционной решёткой. Правда, мастера отмечают, что решётку лучше не закрывать, потому что через неё в вентиляцию уходит остальной воздух из кухонного помещения. Поэтому лучше сделать отверстие отдельно. Оно обычно круглое, поэтому придётся опять подбирать и устанавливать необходимый переходник.

Место вывода загрязнённого воздуха будет зависеть от того, в каком состоянии находится вентиляционная система дома. Если это общедомовая сеть многоквартирного дома, который эксплуатируется много лет, то присутствует вероятность, что каналы заросли паутиной, грязью и мусором. Следовательно, их габариты уменьшились, что сказалось на снижении эффективности работы всей системы. Поэтому оптимально – врезаться через стену на улицу.

Если всё же решено пробивать отверстие в вентканал, то следует позаботиться о том, чтобы при выключенной вытяжке потоки воздуха не проникали в конструкцию. Для этого рядом с вентиляцией устанавливается специальный обратный клапан, который перекрывает воздуховод при выключенной установке.

Если нет возможности вывести воздуховод на улицу, или сделать дополнительное отверстие в вентиляционном канале, то можно использовать готовое отверстие, прикрытое вентиляционной решёткой. Её нужно будет просто поменять на другую. По сути, это тот же переходник, только в его нижней части есть решётка. То есть, переходник будет функционировать по двум разным направлениям. Чтобы вы поняли, о чём идёт речь, посмотрите на фото ниже.

Технические показатели

Чтобы точно ответить на вопрос, как правильно установить вытяжку над газовой плитой, следует дополнительно обозначить ещё две позиции:

1. Высота установки вытяжки. Что касается газовой плиты, то этот размер должен быть равен 85 сантиметров.
2. Мощность прибора. Она рассчитывается по формуле, в которую входят объём помещения (кухни) и оборот воздуха. Первый – это площадь пола, умноженная на высоту потолков. Второй – стандартная величина, которая обозначена санитарными нормами. Для кухни этот показатель равен 12 м³/час. Но для помещения, где установлена газовая плита, этот коэффициент равен 15-20 м³/час, в зависимости от интенсивности эксплуатации прибора.

КАК УСТАНОВИТЬ ВЫТЯЖКУ НАД ГАЗОВОЙ ПЛИТОЙ?

При обустройстве кухни важно не только эстетическое восприятие предметов интерьера и техники, но и знание технологического процесса. Достаточно редко возникает вопрос о том, для чего нужна вытяжка над плитой. Однако, чтобы окончательно развеять все сомнения и догадки, мы приведем несколько неоспоримых аргументов в пользу такого устройства:

• газ выделяет вредные для человека вещества в процессе горения – вытяжка нивелирует это негативное воздействие;
• запах, образующийся в момент приготовления пищи, надолго остается в помещении и буквально «въедается» в мебель и обои, если не установлена вытяжка;
• продукты сгорания, жир и влага оседают на мебели, технике и облицовочных материалах, что снижает срок службы и затрудняет уборку.

Когда сомнений в целесообразности покупки не остается, наступает время активных действий. Ответ на вопрос о том, как повесить вытяжку над газовой плитой во многом зависит от типа устройства. Некоторые системы пропускают воздух через фильтр, который очищает его от продуктов горения, другие – заменяют массы новыми за счет воздухоотвода. Есть и другая классификация. Так, по способу крепления различают:

• подвесные системы – как правило, они плоские, фиксируются с нижней стороны навесного шкафа или полки над плитой;
• настенные системы – само название говорит о том, что их крепят на стене над плитой, при этом важно грамотно выбрать расстояние от столешницы до вытяжки;
• встраиваемые системы – наименее заметны в помещении, так как их корпус размещают внутри шкафа или купола, размещенного над плитой;
• угловые системы – оптимальны для кухонь, в которых плита расположена на стыке двух стен;
• островные системы – крепят к потолку, как правило, в центре просторной кухни, учитывая оптимальное расстояние между варочной поверхностью и вытяжкой.

РАСПОЛОЖЕНИЕ ГАЗОВОЙ ПЛИТЫ И ВЫТЯЖКИ

Обустройство кухни и установка вытяжной системы часто происходят не одновременно. В идеальном варианте газовая плита располагается под вентиляционной решеткой. Однако так бывает не всегда, ввиду чего возникает вопрос о том, как правильно повесить вытяжку над газовой плитой. При существенном отдалении от вентиляции возможны два варианта решения задачи:

1. Переместить газовую трубу ближе к вентиляционной решетке. Для этого необходимо получить разрешение Горгаза и воспользоваться помощью специалистов. Этот вариант достаточно затратный по времени и финансам.
2. Сконструировать воздуховод необходимой длины. Чтобы он не нарушал дизайнерский облик помещения, можно сделать короб из гипсокартона, ПВХ или других имеющихся материалов.

На следующем этапе важно грамотно продумать расстояние от плиты до вытяжки по ГОСТ. Для газового оборудования оно несколько больше, чем для электрического. Для безопасности и удобства стоит сохранять расстояние между плитой и вытяжкой на кухне большим либо равным 75 см. Это очень важно, так как, соблюдение минимально возможной дистанции обеспечивает защиту от самовозгорания при контакте открытого пламени с пластиком. Если высота расположения вытяжки над газовой плитой слишком большая, система теряет в мощности и работает менее эффективно.

На расположение вытяжки также влияет рост человека. С одной стороны, доступ к системе должен быть достаточно простым, а с другой – необходимо сохранять свободное пространство над высокими кастрюлями. Как правило, производители дают рекомендации по предпочтительному размещению оборудования, указывая, какой должна быть высота вытяжки над газовой плитой по стандарту. Кроме того, можно воспользоваться специальными таблицами. Они показывают зависимость между площадью кухни, высотой потолка и мощностью устройства. Так легче определить наиболее эффективное расстояние между газовой плитой и вытяжкой (нормы актуальны для домов советской и современной постройки).

ПРОЦЕСС МОНТАЖА

Разобраться с тем, как вешать вытяжку над газовой плитой, можно самостоятельно либо с помощью специалистов. В любом случае процессу установки предшествует подготовительный этап. Для работы оборудования нужно подготовить розетку и выполнить заземление. После этого производят точные замеры и делают необходимые отметки на стене. Зная, как правильно установить вытяжку над газовой плитой, можно переходить к ее навешиванию на стену. Для этого понадобятся:

• перфоратор;
• шуруповерт;
• уровень.

Установку оборудования можно проводить как в навесной шкаф, так и стандартно. В любом варианте необходимо соблюдать оптимальное расстояние от вытяжки до электрической плиты или газовой. Во втором случае понадобится сконструировать прямоугольную раму из уголков. Она будет поддерживать корпус. Роль фиксаторов выполняют саморезы-шпильки. По нанесенным точкам просверливают отверстия, устанавливают опоры и фиксируют на них вытяжку.

Нередко для запуска системы необходимо не только определить расстояние от розетки до газовой плиты, но и сделать воздуховод. Это может быть:

• Гофрированная труба – бюджетный вариант. Она достаточно гибкая, но требует дополнительного ухода в процессе эксплуатации.
• Жесткая конструкция из металла – наиболее дорогой вариант и вместе с тем долговечный. При таком виде воздуховода не возникнет сложностей с тем, как установить вытяжку над газовой плитой при различном расположении вентиляционного канала.
• Гладкая ПВХ-труба – оптимальное решение в тех случаях, когда воздуховод размещают строго над вытяжкой. Ее легко монтировать, не требуется специальный уход.

Диаметр воздуховода должен совпадать с даметром вентиляционного отверстия. Задача состоит в минимизации его длины и количества изгибов. Это необходимо для полноценного функционирования системы, так как каждый из них снижает эффективность на 10% вне зависимости от того, на какой высоте устанавливают вытяжку на кухне.

Диаметр воздухоотвода должен быть одинаковым по всей длине, внутренние стенки – гладкими. Систему целесообразно оснастить возвратным клапаном. Он поможет предотвратить вдув воздуха при сильном ветре. Для изготовления клапана используют жесть или оцинкованное железо. Кроме того, можно приобрести готовую «хлопушку». Ее устанавливают непосредственно перед шахтой. Перед монтажом корпуса размечают место крепления, делают необходимые отверстия.

ПОЛЕЗНЫЕ РЕКОМЕНДАЦИИ

Чтобы создать на кухне благоприятный микроклимат, защитить мебель от жира и жильцов дома от неприятных запахов, стоит соблюдать все правила установки вытяжки над газовой плитой:

• Так, важно обратить внимание на размер оборудования и сопоставить его с варочной поверхностью. Вытяжная система не должна быть шире газовой плиты.
• Для обеспечения высокой эффективности важно выдержать правильное расстояние от плиты до вытяжки (норма – 75-90 см).
• Устройство должно размещаться строго симметрично по отношению к поверхности для варки. При боковом смещении буквально на пару сантиметров часть испарений не будет попадать в систему, при этом теряется до 20% мощности.
• От того, на каком расстоянии от плиты устанавливается вытяжка, зависит мощность всасывания, что также стоит учитывать при монтаже.
• Для оборуования необходимо выделить отдельную розетку, которая должна располагаться максимально близко, но не непосредственно над плитой. Не рекомендуется использовать удлинитель.

Нередко (особенно в домах советской постройки) размещению вытяжки мешает газовая труба. Решить эту проблему можно двумя способами:

1. Креплением бруска к стене и на него уже самой вытяжки. Столь непривлекательную на первый взгляд конструкцию закрывают пластиковым коробом.
2. Систему подвешивают к потолку тросами и штангами, учитывая, какое расстояние между газовой плитой и вытяжкой оптимально. Крайне важно ровно зафиксировать систему, чтобы предотвратить раскачивание. В качестве фиксаторов используют длинные дюбели. Таким образом, труба остается за вытяжкой и не мешает.

Как повесить вытяжку над плитой

Хорошо известно, что вытяжные устройства, устанавливаемые над кухонной плитой, используются для отвода отработанных газов и нежелательных запахов, возникающих в процессе приготовления пищи. От выбранной вами модели вытяжного устройства во многом зависит эффективность очистки воздуха и возможность сохранения на кухне комфортных условий для проживания. Но перед тем как повесить вытяжку над плитой вам следует основательно изучить основные требования, предъявляемые к технике её монтажа. Особую важность приобретает этот вопрос в ситуации, когда на кухне у вас установлена газовая плита, эксплуатация которой всегда связана с повышенными рисками.

Считается, что методика установки вытяжного устройства достаточно проста и может быть освоена любым желающим. Вот почему в этой статье мы хотели бы ознакомить вас с техникой монтажа кухонных вытяжек собственными руками.

Виды вытяжных устройств

Вытяжка с угольным фильтром

Все известные виды вытяжных устройств можно разбить на две большие группы:

• циркуляционные устройства со встроенным угольным фильтром;
• вытяжки, встраиваемые в действующую систему отвода воздуха.

В моделях вытяжного оборудования с фильтрующим элементом очистка воздуха осуществляется путём его принудительной циркуляции в пределах устройства.

При этом загрязнённый воздух сначала поступает в систему, а после очистки во встроенном фильтре вновь возвращается в кухонное пространство. Подобные модели вытяжных устройств чаще чего устанавливаются в небольших по площади кухонных помещениях.

Подключается к воздухоотводу

В кухнях большого размера желательно использовать вытяжки с принудительным механизмом забора воздуха, выход которых подключается к действующей системе вентиляции. С помощью таких проборов загрязнённый воздух выводится из кухонного пространства наружу (за пределы помещения). Эффективность работы таких вытяжных устройств заметно выше, чем у проборов с принудительной циркуляцией воздуха, так что они устанавливаются чаще всего на кухнях с большим количеством источников загрязнения.

Рекомендации по монтажу вытяжек

Расстояние до варочной поверхности

Для успешного монтажа вытяжек своими руками вам необходимо будет соблюдать следующие правила:

• расстояние от плиты до заборного кожуха (плоскости входного отверстия) вытяжки не должна быть менее 65 сантиметров;
• габариты заборного кожуха должны приблизительно соответствовать размерам газовой плиты;
• используемая для подключения вытяжки электрическая розетка не должна располагаться непосредственно над плитой;
• при подключении вытяжки к воздуховоду её отводящая труба должна иметь минимум изгибов.

Установка

Этап установки

Монтаж вытяжки со встроенным угольным фильтром не потребует от исполнителя каких-либо специальных навыков и особых усилий. Для её установки вам потребуется хороший уровень, с помощью которого на выбранной высоте делается разметка контрольных точек навешивания устройства, а затем с помощью перфоратора пробиваются отверстия под элементы крепежа.

Монтаж встроенной вытяжки

Фиксация вытяжки на стене или навесном шкафу производится с помощью специальных крючков, надёжно удерживающих её в точках подвески. При установке вытяжного устройства на лицевой части кухонного гарнитура для её размещения лучше всего использовать ниши, всегда имеющиеся в навесных шкафах.

Монтаж в подвесном шкафу

Корпус вытяжек с подключением к воздухоотводу фиксируется при помощи тех же креплений (крючков), с той лишь разницей, что место их установки должно быть «привязано» к вентиляционному отверстию. После фиксации прибора на выбранном месте к его выходному отверстию пристыкуется канал воздуховода (в качестве такого канала могут использоваться обычные пластиковые трубы).

Подключение с помощью гофры

Главное при этом, чтобы используемые вами трубы по размеру соответствовали диаметру воздухозаборного отверстия в стене, что позволит вам избежать потерь мощности откачки. По завершении всех установочных процедур следует провести тестовую проверку функционирования оборудования, что позволит вам убедиться в правильности его монтажа.

Советы специалистов

Подключение к электричеству

В том случае, если для подключения вытяжки вам потребуется отдельная розетка – все провода, подводящие к ней электропитание, можно будет «упрятать» в специальный кабель-канал. Кроме того, электропроводка может быть скрыта под листами декоративного материала, используемого для отделки вашей кухни.

Обратите внимание! Необходимо предусмотреть в линии электропитания вытяжки специальное защитное устройство (так называемый «автомат»), обеспечивающее отключение оборудования при возникновении аварийной ситуации.

Очень надеемся, что наша статья поможет вам разобраться в том, как повесить вытяжку над плитой таким образом, чтобы вы навсегда избавились от неприятных запахов на кухне и получили возможность наслаждаться свежим и чистым воздухом.

Видео

Вот так устанавливается кухонная вытяжка:

Как установить вытяжку? — Кондиционеры Gree

В современных домах и квартирах наличие эффектной вытяжки над варочной поверхностью уже давно стало привычным. И, это не случайно: ведь помимо чисто дизайнерской функции, вытяжка выполняет ещё и роль «чистильщицы». Установка современной кухонной вытяжки  дарит  возможность дышать воздухом, лишённым терпкого привкуса борща, котлет, жареной картошки и прочих  блюд. На вопрос: «Можно ли обойтись без вытяжки?», мы ответим просьбой представить себе небольшую квартиру – студию, в которой кухонная зона и жилая комната объединены. Если в такой студии не установить вытяжку, то несложно догадаться, каким гастрономическим воздухом будет пропитано всё вокруг. Не говоря уже о соседях, которые всегда будут осведомлены о том, что Вы готовите на завтрак, обед и ужин. Чтобы избежать этого, мы подробно расскажем,  как и каким образом можно установить вытяжку на кухне исключительно своими руками.

Факторы, которые влияют на размещение вытяжки

При определении оптимального расстояния от поверхности плиты необходимо учитывать следующие факторы, которые влияют на размещение вытяжки:

• рост самого высокого человека в доме;
• высота потолка в кухне;
• размер плиты;
• тип плиты;
• тип и производительность вытяжки;
• особенности планировки помещения.

Кроме того, определяя месторасположение, нужно учитывать нормативные требования, которые предъявляют к электрическому оборудованию и системам принудительной вентиляции.

Рост человека

Возможно, можно усомниться, при чем здесь рост человека, если вытяжки обеспечивают отведение запахов, которые появляются при приготовлении пищи. Соответственно, такое оборудование нужно устанавливать на той высоте, которая обеспечит эффективную работу устройства. Однако не менее важно учитывать удобство эксплуатации вытяжки. То есть конструкцию нужно монтировать так, чтобы человек, который регулярно готовит на плите, не испытывал дискомфорта (не бился головой о корпус).

Высота кухни

Высота потолка на кухне не играет определяющей роли при выборе места установки оборудования. В данном случае необходимо учитывать рекомендации производителя. Единственное исключение — монтаж на кухне с низким потолком. В подобных ситуациях рекомендуют приобретать вытяжки, которые можно монтировать низко над плитой.

Размеры и тип варочной поверхности

Размер варочной поверхности также не играет определяющей роли. Этот параметр влияет на выбор оборудования, обеспечивающего принудительную вентиляцию. Однако от типа варочной панели зависит место, куда можно монтировать вытяжку.

Газовая плита

При выборе места монтажа газовой плиты рекомендуют учитывать следующие факторы:

• мощность прибора;
• удобство при приготовлении пищи;
• риск возгорания.

Каждый производитель дает собственные рекомендации по поводу выбора места установки. Компания Bosh, с целью повышения производительности собственных приборов, настаивает на необходимости монтажа на уровне 55 сантиметров, тогда как российский производитель Сатурн советует размещать на высоте в 75 сантиметров.

Электрическая плита

Высота установки вытяжки над электрической плитой зависит от типа конструкции системы вентиляции. Горизонтальные модели рекомендуют монтировать на расстоянии в 65 сантиметров, вертикальные — 40-55 сантиметров. При этом в обоих случаях необходимо учитывать как общие рекомендации производителя, так и рост человека.

Особенности планировки

Оптимально, если оборудование устанавливается в непосредственной близости от розеток и вентиляционной шахты, но оба фактора не играют ключевой роли, как и другие особенности планировки кухни. Важно лишь организовать отвод воздуха от оборудования до вентиляционной шахты, для чего прокладывают специальные короба.

Вид и мощность вытяжки

Наклонные модели вытяжек устанавливаются ближе к плите, чем горизонтальные; высота монтажа также определяется в зависимости от мощности прибора. Чем эффективнее устройство всасывает воздух, тем больше может быть расстояние от варочной панели до вытяжки.

Монтаж вытяжки в зависимости от типа

Порядок монтажа вытяжных устройств может меняться в зависимости от типа выбранной модели вытяжек.

Рециркуляционная вытяжка

Рециркуляционные вытяжки не выводят воздух из кухни. Устройства данного типа, за счет угольного фильтра, удаляют сторонние запахи. Воздух, проходя через рециркуляционную вытяжку, поступает обратно в кухню. Удобство эксплуатации подобных устройств заключается в том, что в ходе монтажа нет необходимости подводить короб от оборудования к вентиляционной шахте. Основной недостаток рециркуляционных моделей заключается в том, что угольные фильтры требуют регулярной замены.

Проточная вытяжка

Проточные модели вытяжек удаляют с кухни копоть и маслянистые испарения. Данные устройства требуют подведения короба к вентиляционной шахте. Проточные модели также комплектуются фильтром. Последний предотвращает проникновение жира в вентиляционную шахту. Чтобы проточная вытяжка работала эффективно, размеры устройства должны совпадать с габаритами варочной панели.

Комбинированная вытяжка

Комбинированные модели вытяжек объединяют в себе особенности двух предыдущих. За счет встроенного вентилятора такие вытяжки способны отводить большие массы воздуха. Из-за этого оборудование необходимо соединять с вентиляционной шахтой. А угольный фильтр позволяет включать режим рециркуляции воздуха.

Монтаж вытяжки в зависимости от вида

Вид вытяжки играет определяющее значение при выборе места и способа монтажа подобных устройств.

Монтаж вытяжки по форме

Перед выполнением монтажа, нужно понимать, что вытяжки бывают следующих форм:

• встраиваемая;
• островная;
• подвесная;
• выдвижная.

Благодаря такому многообразию форм можно подобрать вытяжку, которая будет соответствовать особенностям конкретной планировки кухни.

Монтаж встраиваемых вытяжек

Модели этого типа вытяжек встраиваются непосредственно в кухонную мебель, благодаря чему большая часть вытяжки прячется в шкафу. Такие устройства требуют прямого подведения к вентиляционной шахте. За фильтрацию воздуха в этих моделях отвечают металлические решетки, которые необходимо регулярно чистить от нагара и жира.

Встраиваемая техника удобная тем, что подходит практически для любого интерьера. Единственный недостаток заключается в том, что под подобное оборудование необходимо отдельно изготавливать соответствующий по размерам ящик.

Установка встраиваемой кухонной вытяжки начинается с выбора места для плиты и вытяжки относительно вентиляционной шахты. Кухонную мебель можно найти в продаже с уже готовыми под вытяжку отверстиями. Или же изготовить под заказ с учетом всех индивидуальных особенностей.

Если навесной шкаф уже куплен, его потребуется немного переделать под установку вытяжки – подрезать снизу боковины и вырезать коронкой одно или два отверстия под воздуховод.

Монтаж островных вытяжек

Дизайн некоторых кухонь предполагает установку варочной панели в центре помещения; в таких случаях рекомендуют монтировать островные вытяжные устройства, которые крепятся непосредственно к потолку.

Отличительная черта агрегата в том, что все коммуникации к нему ведутся по потолку и крепится он тоже к потолку. Воздуховод может быть проведен в открытую или скрываться под многоуровневым или натяжным потолком.

Важно! Высота островной вытяжки над плитой должна соответствовать стандартам (65 см для электрических и 75 см для газовых печей).

Подвесную вытяжку подвешивают к потолку с помощью шпилек с цангами. Также для этой цели используют прикрепленные к потолку тросики (при установке рециркуляционного агрегата). Иногда используют комбинированный вариант крепления.

Монтаж подвесных вытяжек

Подвесные модели считаются наиболее распространенными, такие устройства монтируются к стене над варочной панелью. От оборудования к вентиляционной шахте идет короб.

В случае с подвесной вытяжкой проточного типа перед ее установкой определитесь, нужно ли скрывать воздуховод. Изначально позаботьтесь о наличии короба или соответствующего шкафчика, подготовленного под укладку гофры.

Рециркуляционный воздухоочиститель подвесного типа можно повесить в любом месте независимо от расположения вентиляционной шахты. Все что ему нужно – это плита под ним и наличие рядом электрической розетки.

Монтаж выдвижных вытяжек

Такая вытяжка — это разновидность встраиваемой техники. Основная особенность такого оборудования заключается в том, что панель, обеспечивающая фильтрацию воздуха, задвигается внутрь конструкции, когда устройство не используется.

Монтаж угловых вытяжек

Угловой воздухоочиститель – это разновидность подвесного агрегата каминного или купольного тип; процесс установки такой вытяжки мало отличается от монтажа подвесного прибора кроме того, что крепится она не к одной стене, а к двум.

При выполнении разметки угол комнаты служит центральной линией и главным вертикальным ориентиром, где отмечают точки крепления.

Монтаж вытяжек по типу воздухоприемника

Вне зависимости от типа вытяжки, каждое такое оборудование бывает наклонного либо горизонтального типа; оба фактора определяют порядок и особенности монтажа кухонной техники.

Монтаж наклонных вытяжек

Модели наклонных вытяжек отличаются наличием ровной всасывающей поверхности, которая располагается под определенным углом к плите; указанная конструктивная особенность заставляет производителей монтировать вентиляторы в верхней части корпуса.

Привлекательность наклонных моделей обусловлена тем, что подобные устройства снижают риск возгорания и облегчают замену угольных фильтров.

Наклонная вытяжка должна висеть на расстоянии в 60 сантиметров от варочной панели. Эта высота обеспечивает максимальную эффективность работы устройства. Также на таком расстоянии человек не испытывает дискомфорта при приготовлении пищи.

Высота монтажа наклонных моделей играет важную роль при дальнейшей эксплуатации этой техники. Поэтому, если выбор пал на такую разновидность вытяжных устройств, необходимо заранее проработать план кухни.

Для наклонных вытяжек допустимы следующие параметры:

• высота над электрической плитой – 35-45 см;
• расстояние от газовых горелок – 55-65 см.

Расстояние от плиты до вытяжки фиксируется по расположению нижнего края агрегата.

Монтаж горизонтальных вытяжек

В горизонтальных моделях вытяжек всасывающая поверхность располагается параллельно полу; эти устройства можно встраивать и монтировать над кухонными островками.

Оптимально, если горизонтальные модели располагаются на удалении в 80 сантиметров от варочной панели. Однако этот параметр меняется в зависимости – как от конструктивных особенностей конкретной техники, так и рекомендаций производителя.

В частности, маломощное оборудование следует устанавливать ближе к варочной панели.

Кроме того, нельзя размещать горизонтальные приборы впритык к потолочному покрытию. Это требование распространяется и на рециркуляционные модели. При монтаже необходимо обеспечить отвод воздуха от вытяжки. То есть нужно проложить короб до вентиляционной шахты, для чего следует оставить свободное пространство между вытяжкой и потолочным покрытием.

Как установить вытяжку над плитой?

Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её; для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.

Параметры по высоте установки вытяжки напрямую зависят от типа варочной поверхности. Если у Вас газовая плита – то расстояние от варочной поверхности  до вытяжки, по высоте, должно составлять 75 см; а если плита электрическая – минимум 65 см. Таким образом, для того, чтобы повесить вытяжку над газовой плитой и плитой электрической, необходим учёт различных расстояний.

Решая вопрос о том, как установить вытяжку, надо перед установкой, определиться с высотой, исходя из показателей роста домохозяйки. Если женщина встанет прямо, то нижний край вытяжной системы должен быть немного выше её головы.  Мы не рекомендуем устанавливать ниже этого показателя. Если установить выше —  то будет не критично.

Отвечая на вопрос о том, как правильно установить вытяжку над Вашей газовой плитой, необходимо понимать следующий нюанс: если имеется необходимость установить систему выше, чем 90 см. от варочной поверхности, то необходимо приобрести вытяжку с увеличенной мощностью.

Крепёж вытяжной системы зависит от её типа:

1. Встроенную кухонную вытяжку следует крепить к поверхности специально предназначенного для этого шкафа.
2. Навесную систему (плоскую) и купольную (каминную) вытяжку крепят к поверхности стены.
3. Островную вытяжку крепят к поверхности потолка: при покупке, в комплекте, всегда даётся чёткая инструкция по установки, и вся система подвеса.

Основные этапы установки вытяжки

Рассмотрим, как правильно установить на кухне вытяжку более простой модели своими руками поэтапно – встраиваемую или настенную.

Подключение оборудования к электросети и воздуховоду производится по одним и тем же принципам, однако монтаж осуществляется по-разному: встраиваемая интегрируется в шкаф, настенная крепится к стене.

Подготовка инструмента и места установки вытяжки

Наибольших трудностей ожидайте именно от подготовки инструмента и места установки, так как придется или долбить капитальную стену под дюбеля, или вырезать в шкафчике монтажные отверстия; процедуры же по непосредственной установке корпуса вытяжки проводятся легко, сборкой и закручиванием саморезов или шурупов.

Итак, для работы потребуются:

• лазерный уровень;
• рулетка и маркер для разметки;
• для бетонной стены – перфоратор или ударная дрель, для деревянной – шуруповерт;
• комплект ключей и отверток;
• для обработки шкафа и пластиковых коробов – ножовка, электролобзик, фрезер, наждачка.

Воздуховод обычно имеет сборную конструкцию, так что пригодится и герметик, лучше силиконовый. Все работы рекомендуем производить в защитных перчатках, а сверление бетонных стен – в специальных очках.

Если монтаж производится на стену, проверьте ее на прочность. Обычно стена, возле которой устанавливают плиту – несущая, поэтому она не вызывает сомнений в надежности.

Однако облицовка может во время работы отпасть, если это плитка, декоративный экран из пластика или ламинированной плиты, который, к слову, не советуют размещать возле газовой варочной поверхности.

Для встраиваемой модели подготовьте шкаф – удалите нижнюю плоскость, проделайте отверстие вверху для выведения воздуховода наружу. Установите его на место – так же, как и соседние шкафы.

Если воздуховод будет «прятаться» за антресолями или встраиваться в подвесной потолок, это тоже следует учесть заранее. По этой причине монтаж подвесных конструкций обычно откладывают напоследок, потолки обустраивают уже после установки кухни.

Распаковка вытяжки и проверка комплектации

Чтобы убедиться, что процесс установки пройдет гладко, нужно достать вытяжку из упаковки и внимательно осмотреть все ее части, проверить комплектацию.

Иногда это один большой корпус с нишами для фильтров и коротким отводом, иногда – сложная сборная конструкция с большим экраном или куполом.

Особое внимание уделите панели управления и декоративным частям – царапины и небольшие вмятины порой являются следствием удара и свидетельствуют о возможных поломках.

Электрический провод с вилкой должен быть герметично закрыт изоляцией.

Проверьте наличие фильтров – они поставляются не со всеми моделями. Однако у циркуляционных и комбинированных вытяжек стартовый комплект обычно присутствует. В него включен антижировой элемент – металлическая сетка, а также угольные фильтры – 1-2 штуки.

Если все в порядке и не нужно докупать детали для установки, можно приступать к разметке.

Разметочные работы для установки вытяжки

Любой бытовой прибор будет работать со 100%-ой эффективностью, если его правильно установить, поэтому сначала берем уровень, рулетку, карандаш или маркер и чертим на стене две перпендикулярные линии, проводим разметочные работы.

Первая – это вертикаль, идущая от плиты к месту монтажа, которая отцентровывает вытяжку и плиту, а вторая – горизонталь рабочей поверхности вытяжного устройства.

Экран вытяжки и варочная поверхность должны располагаться строго одна над другой, параллельно. Смещение неправильно не только из-за требований безопасности или функциональности, но и с эстетической точки зрения.

Далее нужно заглянуть в инструкцию и, согласно схеме монтажа, обозначить места крепления кронштейна или другого приспособления для подвешивания к стене.

Если вытяжка встраивается в шкаф, то нужно просто взять ее корпус, приложить к стенкам шкафа и также обозначить места креплений.

На этом разметочные работы заканчиваются. Если планируется установить воздуховод, то рекомендуем заранее наметить путь прокладки и возможность фиксации труб или коробов к стене (шкафу).

Крепление вытяжки к поверхности

Процессы установки вытяжки на стену и встраивания в шкаф отличаются, поэтому рассмотрим оба способа крепления оборудования к поверхности.

Установка наклонной настенной вытяжки

Процесс установки наклонной настенной вытяжки – один из самых простых.

Порядок действий следующий:

1. Скотчем фиксируем на стене шаблон так, чтобы совпадали по высоте горизонтальные линии на бумаге и на стене, а также осевая линия.
2. По шаблону дрелью просверливаем отверстия в стене. Обычно их диаметр – 10 мм, но лучше уточнить в инструкции. Глубина – не менее 50 мм. Если стена облицована кафелем, сначала используем специальные сверла, чтобы не разломать плитку.
3. Убираем со стены шаблон, а в отверстия вставляем дюбеля 10 мм.
4. В отверстия вкручиваем саморезы так, чтобы между шляпкой и стеной оставалось небольшое расстояние для навешивания устройства.
5. Берем корпус вытяжки, снимаем и откладываем в сторону фильтры. С внутренней стороны корпуса находим монтажные отверстия, по форме напоминающие замочную скважину – подвешиваем за них вытяжку на стену.

Если планируется только циркуляционная эксплуатация прибора, на этом установка заканчивается.

Для подключения воздуховода нужно установить фальш-трубу.

Сначала устанавливаем воздуховод, а затем уже фальш-трубу. Для ее крепления используются два специальных отверстия с внутренней стороны вытяжки и два самореза, вкрученных в стену.

Когда все элементы вытяжки установлены, остается вставить фильтры, и можно приступать к следующим этапам – дальнейшей установке воздуховода и подключению к электропитанию.

Установка встроенной вытяжки

Встроенная вытяжка устанавливается по-другому:

1. Проверяем с помощью уровня, ровно ли относительно варочной поверхности установлен шкафчик.
2. Снимаем нижнюю панель шкафа – полочку, к которой он будет крепиться, и скотчем фиксируем шаблон.
3. Карандашом или шилом отмечаем по шаблону 4 монтажных отверстия – они буду находится по углам, а также центр большого отверстия, предназначенного для воздуховода.
4. Циркулем замеряем радиус, пользуясь тем же шаблоном, и чертим круг, чтобы затем вырезать отверстие.
5. Берем дрель, устанавливаем сверло 5 мм и высверливаем отверстия под саморезы в отмеченных местах, а затем электролобзиком, четко по окружности, – под воздуховод.
6. Надеваем на вытяжку переходник для подключения к вентиляционному коробу или трубе.
7. Если шкафчик небольшой, полочку сразу закрепляем на вытяжке, а затем уже все вместе фиксируем в модуль; если большой – сначала устанавливаем «дно» шкафа на место, а затем – вытяжку.
8. Монтируем шкаф на стену.

Завершающий этап – установка фильтров и подключение к электропитанию. Прокладкой воздуховода можно заняться сразу или позже.

Шкаф с вытяжкой не является чисто техническим, то есть его можно использовать для продуктов длительного хранения, посуды или кухонной утвари.

Установка воздуховода вытяжки

Воздуховод – канал для отвода испарений и продуктов горения наружу; одним концом при установке вытяжки он соединяется с переходником вытяжки, другим – с отверстием, ведущим в вентиляционную шахту или проделанным в стене дома.

Второй вариант подходит только для частных домов.

Подобрать детали необходимых размеров, произвести расчеты и составить схему несложно. Но важно учесть один момент: не перекрывать наглухо вентиляционное отверстие каналом от вытяжки, иначе будет нарушена естественная вентиляция помещения.

Существует два способа сохранения приточно-вытяжного воздухообмена:

• установить двойную решетку, одна половина которой остается открытой, а вторая представляет собой отверстие для подключения трубы;
• оборудовать выходное отверстие клапаном, который можно при необходимости открывать/закрывать.

Решетка хороша тем, что всегда открыта и не требует дополнительных действий.

Некоторые заводские модели решеток оснащены патрубком, облегчающим подключение трубы или короба.

Плюс в том, что можно подобрать модель по определенным размерам или форме отверстия.

Если вы озабочены эстетической стороной вопроса, то можете подобрать модель с обратным клапаном, который устанавливается со стороны шахты.

В качестве воздуховодов используют пластиковые короба, гофрированные трубы, специальные вентиляционные трубы с фитингами.

Как их соединять между собой и закреплять на стенах, потолке или шкафах, зависит только от вида каналов и условий монтажа.

Гофрированную трубу перед установкой желательно растянуть – надеть на патрубок, а затем максимально вытянуть в сторону вентиляционного отверстия. Множество впадин и выступов чревато тем, что воздуховод быстро забьется жиром и копотью.

Подключение вытяжки к электросети

Бытовые вытяжки по мощности не сравнить с теми же стиральными машинами или кондиционерами, поэтому для подключения устройства к электросети достаточно обычной розетки. Ее лучше установить рядом с прибором, правее или левее.

Если вытяжка встроена в шкаф, то розетку размещают под ним.

При устройстве электроточки нужно помнить о двух нюансах: высокой влажности и обязательном заземлении. Первое выполнить легко, купив электроустановку с классом защиты от IP44 и выше. Со вторым могут возникнуть проблемы, особенно если многоэтажка старая.

Самостоятельно производить какие-то действия не советуем, обязательно пригласите электрика. Он найдет выход из положения, а заодно установит недостающие автоматы защиты на бытовые приборы.

После монтажа вытяжки и подключения ее к электропитанию нужно произвести тестирование, установив предварительно фильтры.

Полезные советы и частые ошибки при установке вытяжки

Ниже описаны наиболее полезные советы и перечень частых ошибок, которые допускаются при установке вытяжки.

Гофра будет более интересным и эффективным материалом для создания вентиляционного канала по целому ряду причин. Например, она лучше справляется со своей задачей, чем трубы из пластика. Ее установка обойдется существенно дешевле, чем из других материалов. Также у нее нет никаких потерь эффективности, чего нельзя сказать о пластиковых трубах воздуховода. При монтаже ее можно довольно сильно растянуть, что существенно снизит уровень шума при работе системы.

Еще один полезный совет – чистку пластиковых труб и гофры следует производить хотя бы пару раз в год, дабы не допустить их забивания какими-то специфическими накоплениями и отходами.

Не следует также стесняться консультироваться со специалистами по вытяжным системам, если вы хотите осуществить самостоятельную установку. Будет хорошо, если у вас есть помощник, который уже сталкивался с какими-то проблемами при создании вентиляционной системы – тогда у вас будет с кем обсудить ту или иную проблему.

Вытяжки обычно оснащаются специальными нейтрализаторами запаха, которые могут быть:

• ультрафиолетовыми;
• на основе химии;
• электроионизационными.

Химические решения требуют постоянной замены, так как их активный элемент затягивается жировой пленкой. Такой вариант также может оказаться опасным для здоровья человека. Электроионизационные решения работают так же, как и обычный воздушный ионизатор. Такой вариант имеет недостаток, так как будет расположен близко к человеку, находящемуся у плиты – это ставит под угрозу безопасность.

Ультрафиолетовые решения требуют периодической очистки ламп от гари и жирового налета. Лампы необходимо менять раз у пару лет. Но подобный вариант будет совершенно безопасен и безвреден, так как ультрафиолетовое излучение здесь находится на очень низком уровне.

Кстати, использование такого решения может решить вопрос и подсветки плиты или варочной панели, так как кроме упомянутого излучения, ламы излучают еле заметный голубоватый или же белый цвет.

Следует и помнить о том, что каждый этап установки важен и его роль трудно переоценить по причине того, что стоит допустить малейшую ошибку или отклонение в процессе горизонтальной установки вытяжки, и это практически в 100% случаев приведет в будущем к неполадкам, которые поначалу могут показаться незаметными. Например, если вы нанесли малое количество герметика или оставили щели, которые не видны. Это точно скажется на работе всего механизма.

Наиболее частыми ошибками, которые допускаются строителями, являются следущие.

• В вентшахте замуровывается труба, а к ней напрямую подключается вытяжное устройство, где установлен клапан обратного типа. Если вытяжка не функционирует, то вентиляция помещения становится невозможной по причине того, что клапан просто перекрывает трубу, когда вентилятор неактивен.
• При установке часто применяют трубу, диаметр которой составляет 100 миллиметров. Этого мало. Необходимо для вентиляции использовать трубу 125-миллиметрового диаметра. Труба с указанным диаметром осуществляет удаление загрязненных воздушных масс объемом до 350 кубометров за один час.

В целом, две эти ошибки устранить сравнительно просто – достаточно просто расширить вход в вентшахту, а также осуществить монтаж спецрешетки для вытяжного механизма.

Процесс монтажа вытяжки на кухне сопряжен с определенными сложностями, которые не всегда может устранить человек, не имеющий определенных знаний. Именно поэтому не будет лишним при самостоятельной установке вытяжки на кухне привлечь специалиста либо хотя бы с ним консультироваться.

Заключение

Способ установки вытяжки зависит от ее типа. Воздухоочистители бывают подвесными, встраиваемыми, угловыми, настенными, островными и наклонными. У агрегатов бывает три режима работы – проточный, рециркуляционный и комбинированный. Каждый имеет достоинства и недостатки.

Для установки вытяжки для кухни с отводом в вентиляцию нужен воздуховод, который бывает в виде гофрированной трубы из алюминия или прямоугольного короба из пластика. У каждого свои нюансы при установке. Если воздуховод подводится к единственному вентканалу в помещении, рекомендуется установка клапана-«бабочки» для более эффективной работы вытяжки. Крепят прибор внутри шкафа или к стене на обычные саморезы или дюбели. При подключении не стоит забывать о заземлении.



Источники:

• https://aeroclima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami
• https://rem. ninja/kuhnya/tehnika/vse-ob-ustanovke-vytyazhki-na-kuhne.html
• https://hozzi.ru/obustrojstvo/tehnika/kak-ustanovit-vytyazhku-na-kuhne
• https://stroy-podskazka.ru/vytyazhka/kak-ustanovit-na-kuhne

этапы проведения работ и соблюдение безопасности

Многие при покупке новой вытяжки не уверены, смогут ли установить ее самостоятельно, предпочитая обращаться к специалистам. Эта работа сложностей не вызывает, достаточно иметь начальные навыки по обращению с дрелью и разбираться в электричестве. Еще один важный момент – правильный выбор модели в соответствии с помещением. Производительность оборудования должна в 10 раз превышать объем кухни. Дизайн изделия может быть разным, но принцип монтажа практически одинаков. Рассмотрим пошаговый процесс монтажа вытяжки над плитой и основные особенности, которые могут возникнуть во время работы.

Вытяжку подбирают исходя из площади кухни и общего дизайна

Особенности монтажа кухонных вытяжек

Производители выпускают разные вытяжки, которые различаются по способу крепления:

• встраиваемые – устанавливаются в шкафчик в виде слайдера;
• плоские – это самостоятельный прибор, ему не нужен доступ к вентшахте. Загрязненный воздух прогоняется через систему фильтров и выпускается обратно в помещение;
• угловые – такую модель выбирают, если варочная поверхность размещается в углу. Вытяжная система может быть приточная через воздуховод или рециркуляционная;
• куполообразные, наклонные, каминные – занимают все пространство над плитой, крепятся к стеновой поверхности;
• островные – устанавливается на потолке над варочной поверхностью, занимают довольно много места.

При выборе важно соблюдать нормы размещения над газовой плитой или варочной поверхностью.

Угловая вытяжка очень органично впишется в дизайн кухни

Как безопасно установить вытяжку на кухне

Вытяжка – это электрический прибор, поэтому важно позаботиться о безопасности во время ее эксплуатации.

1. В любой модели происходит накопление жира и влаги и может возникнуть пробой, в результате которого ток будет проходить через корпус. В таком случае высока вероятность поражения электротоком. Поэтому в первую очередь необходимо заземлить прибор. Современные квартиры оборудованы заземляющим контуром, дополнительно ничего делать не нужно, достаточно просто включить вытяжку.

Если заземления нет, необходимо самостоятельно провести контур. Для этого подойдет 3-х жильный провод, сечение которого 2,5 мм². Его не нужно проводить на улицу или крепить к радиаторам, достаточно просто протянуть к электрощитку, в котором подключить к глухой нейтрали. Если к ней уже подведена проводка, необходимо просто сверху закрепить свой провод.

1. Во время установки вытяжки следует придерживаться еще одного правила – расстояние от варочной поверхности до нижней границы прибора должно быть в пределах норм, определенных производителем в паспорте на изделие.
2. Еще один важный параметр безопасности – пропускная способность вентшахты должна быть выше, чем у вытяжного прибора. В противном случае загрязненные воздушные массы вернутся в кухню или к соседям через другие отверстия в вентиляционном канале.
3. Установка вытяжки должна быть надежной, крепление достаточно прочным, чтобы во время приготовления пищи она не упала на раскаленную плиту. Особенно нужно быть внимательным, если монтаж производится на гипсокартон. В таком случае необходимо дополнительно выполнить усиление места с помощью деревянных брусков.

Установка розетки с заземлением в целях безопасности

Инструменты и материалы, необходимые для работы

[adinserter block=»2″]

Перед началом работы нужно подготовить следующие инструменты и материалы:

• воздуховод, при необходимости дополнительные элементы;
• перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
• шруповерт;
• измерительная лента или рулетка;
• уровень;
• молоток;
• крепежные элементы;
• при необходимости лист гипсокартона, металлические направляющие;
• грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.

Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.

Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы

Монтаж наклонной и купольной вытяжки практически не отличается, сложностей он вызвать не должен и вполне под силу выполнить его своими руками, сэкономив при этом некоторую сумму семейного бюджета. Рассмотрим поэтапно весь процесс установки.

Установка рециркуляционной вытяжки

Такая очистная система не требует подключения в вентшахту, поэтому ее нужно просто закрепить на стене. Это неплохое решение для частных домов или квартир, в которых плита установлена далеко от вентиляционной системы.

Рециркуляционную вытяжку можно установить под верхней мебелью, если позволяет высота

Установка обратного клапана

В первую очередь устанавливают хлопушку в вентиляционной системе или обратный клапан. Он необходим, чтобы препятствовать возвратному проникновению воздуха в помещение. Его несложно изготовить самостоятельно, для этого можно взять кусок жести и сделать короб, диаметр которого должен составлять на 3/4 от сечения воздуховода.

Далее нужно взять небольшой лист алюминия толщиной 5 мм, вырезать заслонку и закрепить на пружину к коробу таким образом, чтобы воздушные потоки при выходе из помещения выталкивали ее. При обратном движении воздуха заслонка должна быть закрыта.

Пружинку можно изготовить из проволоки длиной 120 мм, шириной 5 мм и толщиной 0,3 мм. Натяг ее должен закрывать принудительно открытую заслонку и возвращать в исходное положение.

Принцип действия обратного клапана

Монтаж вытяжки

[adinserter block=»3″]

После установки хлопушки следует закрепить вытяжку на стене. Производители одновременно с оборудованием обеспечивают наличие крепежных элементов. Необходимо тщательно вымерять расстояние, нормы размещения указаны в паспорте на изделие, проверить горизонтальность при помощи уровня и дрелью либо перфоратором высверлить отверстие. Затем вбить дюбель и вкрутить саморезы.

Крепление вытяжки на стену при помощи саморезов

Установка воздуховода

Проще всего установить гофрированную трубу. Ее можно растянуть до необходимых параметров или обрезать ножницами. Во время работы вытяжки она не производит дополнительного шума и имеет отличную аэродинамику. Воздуховод нужно подсоединить одной стороной к патрубку, другая должна войти в вентшахту.

Предварительно в канал следует поставить обратный клапан, корпус которого должен быть прикреплен к стене. Закрепить соединения воздуховода можно при помощи хомутов. После чего всю конструкцию нужно закрыть перегородкой из гипсокартона или пластиковым коробом.

Если вентшахта находится на удалении от вытяжки, можно протянуть воздуховод и на большое расстояние. При этом нужно помнить, что с каждым поворотом гофры теряется 10% пропускной способности трубы. Кроме того, это выглядит не очень эстетично. Поэтому в данном случае стоит подумать о переносе варочной поверхности ближе к отверстию вентиляции.

При установке воздуховода должен оставаться зазор между потолком и трубой. Это необходимо выполнить в связи с тем, что во время работы вытяжки происходит небольшая вибрация всех элементов, которая может повредить потолок.

Монтаж и подключение пластикового воздуховода

Как самостоятельно подсоединить вытяжку на кухне к электричеству

Перед установкой вытяжки следует в первую очередь проверить длину шнура и расстояние до розетки. Переноской в данном случае пользоваться не желательно, лучше сразу перенести розетку, при этом нельзя размещать ее вблизи от нагревательного оборудования или воды. Самое оптимальное место – проложить скрытую проводку над шкафчиками.

Выполнить перенос розетки можно самостоятельно или пригласить специалиста. Затем место необходимо заштукатурить и задекорировать места после ремонта

Особенности монтажа встраиваемой вытяжки

[adinserter block=»4″]

Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.

Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.

Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.

1. В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
2. В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
3. Установить вытяжку в шкаф и закрепить при помощи саморезов.
4. Далее следует повесить на место шкафчик с вытяжкой.
5. Установить и закрепить воздуховод.
6. Подключить и проверить работу системы.

Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Последовательность установки вытяжки в шкафчик

Высота установки вытяжки

Производители указывают размеры в технической аннотации на изделие, так как они напрямую зависят от мощности оборудования. Оптимальная высота установки вытяжки над варочной поверхностью или плитой должна быть в пределах от 65 до 95 см от нижнего края модели до конфорок:

• для газовой – от 75 см до 90 см;
• для электрической – от 65 см до 70 см.

Если установить вытяжку ниже, могут пострадать отдельные элементы под действием высокой температуры, пара и брызг.

Устанавливать вытяжку на высоте более 90 см можно, только если позволяет мощность оборудования.

Как выбрать воздуховод для вытяжки на кухне

[adinserter block=»5″]

Очистка воздуха на кухне зависит не только от мощности и производительности оборудования, но и от правильно подобранного воздуховода. Торговая сеть предлагает следующие элементы:

• гофрированную трубу из алюминиевой фольги круглого сечения, основное достоинство которой – низкая стоимость. Воздуховод хорошо гнется, благодаря этому монтаж сложностей не вызывает. Дополнительные элементы для организации очистки воздуха не нужны, могут понадобиться только хомуты, с помощью которых следует закрепить гофру на вытяжке и вентрешетке.

К недостаткам можно отнести неинтересный внешний вид и вибрацию во время работы прибора на повышенной мощности;

• жесткие трубы из пластика – для монтажа вентканала необходимо приобретать переходные детали: повороты, подсоединения. Элементы выпускают круглого и прямоугольного сечения. Готовая конструкция имеет презентабельный внешний вид и неплохую звукоизоляцию. Основное достоинство жестких труб – небольшая высота, благодаря чему ее можно спрятать даже в натяжной потолок.

При выборе воздушного канала следует ориентироваться на диаметр выходного отверстия – раструба, кроме того важно правильно измерить расстояние до вентшахты. Для гофрированной трубы разница при неправильных замерах не повлияет на установку, для жесткого воздуховода это чревато приобретением лишних деталей.

Разнообразие элементов пластикового воздуховода позволяет выполнить сложные обвязки

Заключение

Для установки вытяжки над газовой или электрической плитой понадобится 1-2 часа, работы сложности не вызывают. Поэтому перед тем как обращаться к профессионалам, стоит попробовать установить ее самостоятельно. Важно при этом соблюдать технику безопасности и учитывать все особенности, о которых мы рассказали. И тогда ее эксплуатация надежно защитит помещение от неприятных запахов.

Вытяжка-слайдер, установленная в шкафчик, не загромождает пространство кухни

Объяснение высоты вытяжки над плитой

Размещение вытяжки над варочной поверхностью и ее зоной захвата является критическим моментом при принятии решения при оснащении новой кухни или простой замене старой устаревшей модели для улучшения качества воздуха. Определив оптимальную высоту для вашей новой вытяжки, вы можете быть уверены, что получите максимальную производительность и надежность от вашей новой системы вентиляции.

Вытяжки служат важной цели, удаляя пары и запахи, выделяемые во время процесса приготовления, как от готовящейся пищи, так и от самой варочной панели (в случае газовой плиты).Правильное расположение вытяжки по отношению к варочной панели гарантирует, что она сохранит вашу кухню здоровой, безопасной и без запаха.

Есть несколько факторов, которые необходимо учитывать при покупке и установке новой вытяжной системы в вашем доме. Очевидные вещи, такие как тип печи; например, от того, газовый он или электрический, зависит, какая высота вытяжки над варочной панелью будет идеальной для вашей установки как с точки зрения производительности, так и с точки зрения безопасности.

Кроме того, необходимо учитывать и другие, менее продуманные элементы (не связанные с высотой над варочной поверхностью); тип воздуховода вытяжки, количество колен и оптимальная скорость потока воздуха (CFM), необходимая на основе комбинации этих факторов. Вы можете использовать мой бесплатный онлайн-калькулятор CFM, чтобы определить, что вам нужно, и узнать больше о том, что это означает.

Какова типичная высота установки вытяжки?

Как правило, типичная высота установки вытяжек составляет от 20 до 24 дюймов, над варочной панелью для электрических плит и от 24 до 30 дюймов для газовых плит . Обратите внимание, что это общие средние значения, и очень важно просмотреть руководство по установке вытяжки.

Другие факторы, которые следует учитывать

То, что многие не принимают во внимание, — это идеальный рост по отношению к человеку, который, скорее всего, будет готовить. Последнее, что вам понадобится, — это капюшон, который будет мешать вам. Возможно, вы захотите держать его выше уровня глаз и определенно не в таком положении, когда вы бы ударились головой. Это то, что вы, скорее всего, обнаружите после завершения установки, если не продумаете заранее.

Возможно, наиболее важным фактором является CFM, или кубический фут в минуту, устанавливаемого устройства. В зависимости от мощности вытяжки вы можете установить ее на большем расстоянии или ближе для менее мощных моделей. Не устанавливайте высоту ниже рекомендованной минимальной, поскольку минимальная высота определяется испытаниями на безопасность, а верхний предел основан только на характеристиках.

Установочная высота — это то, о чем нужно подумать как при проектировании кухни, так и при покупке новой вытяжки.Вообще говоря, если вы не забудете выполнить несколько шагов, вы сможете принять обоснованное решение.

1. При покупке вытяжки, погрузитесь в процесс, зная, что вы будете искать вытяжки, разработанные специально для вашей кухонной техники, газовой или электрической. Рекомендации по монтажу для каждого продукта могут немного отличаться. Сами вытяжки устроены по-разному для газовых или электрических варочных панелей, но ограниченное пространство, основанное на минимальной высоте установки, может ограничить ваши возможности.
2. При планировке кухонных шкафов учитывайте, сколько места вам понадобится для желаемой кухонной вытяжки. Если вы заменяете существующую модель на уже установленные шкафы, узнайте, сколько места у вас есть, прежде чем отправиться за покупками.
3. Учитывайте объем CFM, необходимый для достижения желаемой высоты. Если вы хотите увеличить расстояние между варочной панелью и нижней частью вытяжки, вам, вероятно, понадобится увеличенный CFM. Некоторые источники рекомендуют добавлять 100 кубических футов в минуту на каждые 3 дюйма сверх максимального рекомендуемого положения.

Всегда рекомендуется следовать инструкциям производителя по установке. Следуя инструкциям по установке, приведенным в руководстве по продукту, вы можете быть уверены, что кухонная вытяжка работает с максимальной эффективностью, на которую она была рассчитана, а также гарантирует, что ваша гарантия не будет аннулирована.

Если по какой-либо причине вы должны отклониться от рекомендуемых инструкций, например, из-за ограничения пространства, или просто потому, что нижняя вытяжка может помешать вам, вам нужно будет тщательно обдумать влияние изменения расстояния.

В лучшем случае установка машины на неправильной высоте уменьшит выгоду, которую вы надеетесь получить, увеличивая вероятность скопления частиц, жира и масла вокруг вашей кухни и окружающих шкафов, а также неспособность удалять запахи, создаваемые как побочные продукты. приготовления. В худшем случае, если вытяжка расположена слишком близко к варочной панели, может возникнуть пожар.

Высота вентиляционной установки может показаться одним из менее важных факторов, которые следует учитывать при планировании системы вытяжки / фильтрации на кухне, но плохое решение может иметь долгосрочные последствия.На мой взгляд, высота установки вместе с площадью захвата и соответствующей ей глубиной и эффективным CFM является тремя наиболее важными факторами при выборе и установке вытяжек. Также важно иметь воздуховод правильного размера и формы.

Высота вытяжки: некоторые часто задаваемые вопросы

Какова максимальная высота вытяжки?

Закон не устанавливает максимума, каждый производитель предлагает свои собственные для конкретного продукта, и вы должны оставаться в пределах их установленного диапазона. Обычно это до 24 дюймов для электрических плит и 30 дюймов для газовых плит. Подъем выше этого уровня снижает эффективный CFM и, следовательно, эффективность вытяжки.

Можно ли выпустить воздух из вытяжки?

Да, но не стоит. Выполнение этого приводит к множеству поворотов на 90 градусов в непосредственной близости друг от друга, и вы резко увеличиваете CFM, который вам потребуется, чтобы выполнить ту же работу, если бы вентиляция проходила через стену или потолок.

Дополнительная информация

• При определении положения вытяжек высота столешницы не имеет значения, и вам нужно только принять во внимание рекомендованное расстояние от варочной панели (конфорок) до зоны захвата вытяжки.
• Независимо от того, есть ли у вас островная варочная панель с соответствующей островной вытяжкой или настенная плита и настенная вытяжка, или под вытяжкой / вытяжкой шкафа, не имеет значения, когда речь идет о высоте вытяжки.
• Настоятельно рекомендуется, чтобы в вашем воздуховоде не использовался расширяемый воздуховод. Это за годы эксплуатации имеет тенденцию собирать относительно большие отложения масла и смазки, которые могут стать причиной пожара. Обратите внимание, что это не обычное явление, но о нем обязательно нужно помнить. Кроме того, некоторые строительные нормы и правила требуют, чтобы вы использовали жесткие воздуховоды для вентиляции кухни именно для этой цели.
• Имейте в виду все строительные нормы и правила и требования к системам подпиточного воздуха (требуется для CFM выше 400 в некоторых муниципалитетах).
• Когда машина размещена на оптимальном уровне и спроектирована с хорошей зоной улавливания, а CFM основывается на ваших потребностях в приготовлении пищи и выхлопе, она улавливает капли жира, выхлопной оксид углерода, дым и влагу в виде пара. Это ваша конечная цель. В случае системы без вентиляции угольные фильтры устранят запах и некоторые мелкие частицы.

Какова оптимальная высота установки вытяжки?

Возможно, каждый из нас каждый день проводит немного времени на кухне, чтобы готовить, готовить или убираться. Таким образом, ваша вытяжка установлена ​​на оптимальной высоте, что необходимо для того, чтобы избавиться от неприятных запахов и запахов на кухне. Вытяжка, расположенная слишком близко к варочной панели, может стать причиной возгорания, а вытяжка, установленная слишком высоко, скорее всего, не сможет удалить жир, дым или пар. Поэтому все они будут иметь огромное влияние на практичность и функциональность вашей кухни. Кроме того, высота будет зависеть от нескольких факторов, таких как конкретная вытяжка, которую вы хотите приобрести, и высота потолка на кухне.Также важно иметь надлежащие воздуховоды, хорошую зону захвата с более глубоким колпаком и хороший вентилятор для перемещения воздуха. Таким образом, вам не следует покупать мощный вентилятор из-за плохого или слишком маленького размера воздуховода для вытяжки.

Какой должна быть высота вытяжки над плитой?

Большинство стандартных вытяжек имеют высоту 6 дюймов, если над вытяжкой устанавливается шкаф высотой 24 дюйма. Следовательно, минимальный зазор, требуемый строительными нормами в большинстве областей США, составляет 18 дюймов от верха до низа вытяжки.Поэтому производители вытяжек рекомендуют на 30–36 дюймов выше верхней границы диапазона для эффективной вентиляции.

Кроме того, каждая вытяжка имеет свой рекомендуемый диапазон высоты установки. Чем ближе вытяжка расположена к варочной поверхности, тем эффективнее она удаляет запах, дым и жир с вашей кухни. А если он расположен слишком близко к варочной поверхности, жир, застрявший в фильтре, становится легко воспламеняемым и представляет опасность пожара. И наоборот, вытяжка будет неэффективной, и испарения не удастся удалить из кухни.

Установка вытяжки в нижней части увеличивает ее эффективность, но при этом ограничивает пространство для приготовления пищи. Установка вытяжки на максимальной высоте снижает эффективность удаления дыма, запаха и жира. Поэтому вам нужен более мощный двигатель, чтобы компенсировать разницу, и выбрать высоту, которая находится в пределах рекомендуемой вытяжки, это позволит вам комфортно работать под вытяжкой.

A. Высота : обычно от 24 до 30 дюймов над варочной поверхностью.

B. Ширина : Минимальная ширина вытяжки должна соответствовать ширине варочной поверхности.

C. Глубина : Минимальная глубина вытяжки должна перекрывать.

Насколько высоко должна быть вытяжка в помещении и на улице от печи?

Вытяжки для дома следует устанавливать на расстоянии 28–36 дюймов от варочной панели.

Вытяжки на открытом воздухе должны устанавливаться на расстоянии от 36 до 42 дюймов от варочной панели.По возможности установите дополнительное расстояние, потому что температура наружного воздуха может быть намного выше, когда продукты для гриля готовятся на улице.

Таким образом, вытяжки Island всегда вентилируются через потолок, а модели вытяжек под шкафами или стенами обычно вентилируются вертикально или горизонтально.

— Настенная вытяжка : Большинство настенных вытяжек поставляются с монтажными кронштейнами, вам просто нужно затянуть винты через отверстия в кронштейне.Их легко установить.

— Вытяжка под шкафом : Это аналогично установке вытяжки на стене, но вы собираетесь повесить вытяжку на монтажные винты и закрепить ее, просверлив шпильки в задней части. Кроме того, воздуховоды можно прикрепить к верхней части вытяжки с помощью герметичной алюминиевой ленты.

— Островная вытяжка : Так как эта вытяжка свободно стоит над островом, вам необходимо убедиться, что она поддерживается дополнительными опорными кронштейнами, и сделать несколько отметок на потолке, чтобы закрепить островную вытяжку.Кроме того, дымоход необходимо установить перед установкой островной вытяжки на потолке. Поскольку потолочный кронштейн и опорные кронштейны настолько важны, что надежно удерживать дымоход на потолке абсолютно необходимо для безопасности, когда вы готовите под ними.

Советы по успешной эксплуатации вытяжки

1. Расстояние между вытяжкой и варочной панелью:

Высота от нижней части вытяжки до верхней части варочной панели является очень важным измерением.В целях безопасности большинство производителей рекомендуют минимальную высоту от 700 до 750 миллиметров. Потому что вытяжки различаются от моделей большой емкости до стандартных вытяжек. Чтобы узнать, какая высота требуется между вашими конкретными приборами, вытяжки высокой производительности обычно устанавливаются на высоте от 24 до 30 дюймов над варочной панелью, а стандартные вытяжки устанавливаются в среднем на высоте от 18 до 24 дюймов над поверхностью варочной панели. .

2.С профессиональной газовой плитой:

Это профессиональная настенная вытяжка с навесом высотой 18 дюймов, более высокая мощность горелки. Таким образом, будут ограничения при установке вытяжки над варочной панелью. Расстояние от рабочей поверхности до нижней части вытяжки должно составлять от 30 до 36 дюймов. Кроме того, вентиляционное отверстие, фильтры и воздуходувки встроены в специальную вытяжку над варочной панелью, которая удаляет запах, запах и пар при приготовлении еды.

3. Зона захвата и поперечные токи:

Зона захвата вытяжки также важна, поскольку она определяется размером находящейся под ней варочной панели. И варочная панель размером 36 дюймов по бокам, которую следует сочетать с вытяжкой шириной 42 дюйма. Кроме того, функции, которые блокируют перемещение перекрестных токов непосредственно по варочной поверхности, могут повлиять на способность захвата вытяжки, поскольку регистры принудительного нагрева, внутренние дворики, потолочные вентиляторы, входные двери являются основными источниками перекрестных токов.

4. Выбор размера вытяжки:

Для наиболее тихой работы мы рекомендуем выбрать модель с максимальным CFM, и это позволит вытяжке работать на более низких скоростях, чтобы звук мог быть 50 % тише с размером воздуховода вытяжки.С варочной панелью менее 60000 БТЕ указывает на потребность в 600 кубических футов в минуту (общее правило должно быть 100 кубических футов в минуту на каждые 10000 БТЕ на варочных панелях), а на варочной панели есть сковорода, добавьте 200 кубических футов в минуту к смете. Итак, вам понадобится 800 кубических футов в минуту для гриля. Кроме того, для высокопроизводительных варочных панелей добавьте 100 кубических футов в минуту к размеру вытяжки, а для обычных варочных панелей вы можете использовать 150 кубических футов в минуту на фут варочной панели.

5. Определение охвата вытяжки:

Вытяжки могут быть шире и глубже, их ширина должна доходить до ширины варочной панели, которая может покрывать 50% передних и 100% задних конфорок. .Кроме того, вытяжка по ширине на 6 дюймов больше, чем поверхность варочной панели.

Если вытяжка установлена ​​ниже нижнего предела, это может привести к повреждению вытяжки. Или наоборот, это не повлияет на поверхность для приготовления пищи и приведет к уменьшению улавливания дыма или удалению запаха. Таким образом, если вытяжка установлена ​​выше верхнего предела, вы можете добавить 100 кубических футов в минуту на каждые 3 дюйма выше рекомендованной высоты и ширины вытяжки, чтобы она выступала на 6 дюймов за пределы поверхностей для приготовления пищи. Все вытяжки имеют рекомендуемый диапазон высоты установки над варочной поверхностью и проверены на безопасность UL.

Сетчатые фильтры хорошо работают независимо от скорости вытяжки, удерживают большее количество побочных продуктов жира вне вытяжки, обеспечивая эффективную, легко очищаемую, безопасную или бесшумную работу.

8. Типы нержавеющей стали вытяжки:

Мы хотим порекомендовать вам нержавеющую сталь морского класса для защищенных наружных применений. Этот тип нержавеющей стали устойчив к воздействию агрессивных сред прибрежных районов с морской водой.Это лучшая вытяжка из нержавеющей стали, которую вы должны покупать.

Как установить вытяжку

Вытяжки являются ценным дополнением к кухне для очистки печей и варочных панелей от дыма и газов. Установив вытяжку, вы можете попрощаться с запотевшим кулинарным жиром или срабатыванием дымовой сигнализации при малейшем намеке на дым.

Нормы и правила

Если это замена один на один, разрешение в вашем муниципалитете может не потребоваться.Этот тип усовершенствования, который часто называют аналогом типа для таких приборов, как посудомоечные машины, духовки, туалеты или раковины, может не потребовать разрешения в том же месте, если не будут внесены изменения в газ, водопровод или электрические линии. Однако сначала обязательно проконсультируйтесь с местным отделом разрешений. Разрешено это или нет, но установка вытяжки всегда будет зависеть от местных строительных норм и правил, а также от любых ограничений ассоциации домовладельцев.

Основы установки вытяжки

Вытяжки размещаются непосредственно над варочной панелью или плитой.Вытяжки имеют большую вытяжку, обращенную вниз, чтобы собирать дым или пар и вытеснять их из дома с помощью многоскоростного вентилятора через алюминиевый фильтр. Воздуховоды обычно выходят за пределы дома — выше уровня вытяжки — или прямо вверх через крышу.

Рекомендации по эксплуатации и обслуживанию вытяжки

• Мойте металлический фильтр не реже одного раза в месяц в горячей воде с моющим средством. Промойте в холодной воде и дайте ему полностью высохнуть перед повторной установкой.
• Фильтры всегда следует устанавливать в одном направлении. Ищите отпечатанные стрелки или инструкции на фильтре.
• Очистите вытяжку губкой, теплой водой и мягким моющим средством. Никогда не используйте абразивные чистящие средства.
• Большинство вентиляторов вытяжки имеют постоянную смазку и не требуют повторной смазки. Тем не менее, сверьтесь с инструкциями, чтобы узнать, требуется ли какая-либо смазка.
• Регулярно очищайте воздуховод изнутри от жира и другого мусора, который может воспламениться.

Установка вытяжки

— Extreme How To

Ларри Уолтон

Под вытяжкой — Установите вытяжку духовки, чтобы модернизировать вытяжную систему вашей кухни.

Когда Vendettis решили модернизировать свою кухню, они выбрали одно ключевое улучшение — это установка вытяжки коммерческого типа. Вытяжка из нержавеющей стали не только добавит блеска кухне для гурманов, но и откроет комнату для лучшего обзора окон и прилегающих жилых помещений.В качестве дополнительного бонуса новая конструкция вытяжки предложит лучший воздушный поток для удаления пара и запахов из дома.

Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки такого типа, убедитесь, что поверхность стены и источник питания уже установлены. Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.

Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами.Они посчитали, что могут компенсировать потерю места для хранения из-за удаления соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечат функциональное хранение, добавляя коммерческое ощущение кухни.

Как к:

Step 1: Подготовьтесь к установке этой вытяжки в индустриальном стиле, удалив все навесные шкафы, расположенные над плитой. Некоторые домовладельцы компенсируют потерянное хранение шкафов, устанавливая открытые полки и стеллажи рядом с вытяжкой.

Шаг 2: Извлеките детали вытяжки из упаковки и разместите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.

Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, которую вы выбираете для установки вытяжки.

Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки.Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.

Шаг 5: С помощью уровня отметьте отвесные линии, где будут расположены труба воздуховода и желобок. Для нашей установки это также определило расположение необходимой розетки.

Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок.Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.

Шаг 7: Вырежьте отверстие для канала вытяжки с помощью небольшой пилы для стен.

Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.

Шаг 9: Если вы можете попасть в стойку с помощью только одного винта, используйте стеновой анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн на стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры. Вам нужно будет открыть стену и установить подкладку.

Шаг 10: Прикрепите кронштейн к стене.

Шаг 11: Повесьте вытяжку на кронштейн.

Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена ​​правильно.

Шаг 13: После разметки мест установки и добавления всех необходимых анкеров снова повесьте вытяжку и закрепите ее через заднюю часть в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить одно или два отверстия в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.

Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.

Шаг 15: Установите монтажные кронштейны направляющих вытяжки между отметками разметки направляющих и на правом возвышении до потолка.

Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и опустите вниз на фланец воздуховода вытяжки.

Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отвод пара из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.

Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.

Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.

Шаг 20: Снимите защитную пленку с заглушки капота в местах перекрытия частей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.

Шаг 21: Соберите секции заглушки вытяжки так, чтобы длина соответствовала расстоянию от вытяжки до потолка.

Шаг 22: Поместите желоб вытяжки над воздуховодом.

Шаг 23: Прикрепите заглушку к скобам.

Шаг 24: Снимите защитную пленку с установленной вытяжки.

Шаг 25: Установите фильтры в соответствии с инструкциями.

Step 26: Готовая кухня имеет большие открытые пространства над плитой.

БОКОВОЕ ПРИМЕЧАНИЕ 1

Ремодел капота Range

Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам потребуется отключить питание старой вытяжки, а также варочной панели, прежде чем накрыть варочную панель и прилавок защитным картоном или тканью.

Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любого карниза шкафа поможет минимизировать повреждение стен.

Убедитесь, что вы удалили все винты, которыми настенные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.

Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.

Отремонтируйте все стены и покрасьте поверхность перед тем, как приступить к установке вытяжки.

БОКОВОЕ ПРИМЕЧАНИЕ 2

Установка патрубка вытяжки

Для установки некоторых приборов требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам потребуется установить переделанную соединительную коробку для розетки.

Разложите эту коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.

Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.

Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.

Установите соединительную коробку в стену и закрепите ее с помощью прилагаемой системы крепления.

Обрежьте и зачистите концы проводов.

Подсоедините провода к розетке: черный провод к золотому винту, белый провод к серебристому винту.

Сложите провод на место, когда будете размещать розетку в коробке. Прикрепите розетку к коробке саморезами, которые еще должны быть прикреплены к розетке.

Установите крышку. Включите выключатель. Выполнено.

---

Рекомендуемые статьи

Как установить скрытую вытяжку на кухне

Этот пост спонсируется Lowe’s. Все мысли и мнения — наши собственные.

Помните эту визуализацию дизайна кухни # pearlround2? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).

Ну друзья, шкафы и полы поставили, и мы их очень любим! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.

Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали. Они очищены вручную и в то же время кажутся простоватыми и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут).Мы впервые зажигаем свет на полу, и мы так счастливы, что приняли решение попробовать что-то новое.

На нашем рендере вы могли заметить, что вытяжки нет. Не волнуйтесь, он там, но спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, будто ее даже нет.

1. Выберите правую пластину

Планирование очень важно, когда вы скрываете вытяжку или собираете ее по индивидуальному заказу… возможно, это самый важный шаг во всем процессе. На рынке существует множество различных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместится в нашем конкретном шкафу. Мы остановились на вставке для вытяжки под шкафом GE 30 дюймов от Lowe’s.

GE Вставка вытяжки

Мало того, что у этого есть 10/10 5-звездочных обзоров, но мы увидели, что размеры, перечисленные в разделе «Спецификация» в списке продуктов, соответствуют нашим требованиям. Глубина вставки 11,125 ″ x 9.625 дюймов в высоту и 20,44 дюйма в ширину, что идеально подходит для нашего шкафа 12 дюймов в глубину, 15 дюймов в высоту и 30 дюймов в ширину.

После того, как мы нашли нашу вставку для вытяжки, мы отправили ее в кухню Lowe, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить наш заказ шкафа.

PS — У Lowe’s есть действительно информативное руководство по покупке вытяжки на своем сайте, которое стоит проверить, если вы ищете новую вытяжку или вставку для вытяжки.

2.шкаф установить

Команда Lowe’s установила наши шкафы на этой кухне, что стало приятным изменением для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что Lowe’s предоставляет услуги по установке и действительно может выполнять полную реконструкцию и обрабатывать разрешения? Мы этого не сделали до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но команда оставил двери на шкафах нижнего яруса закрытыми для облегчения доступа.

3.Измерьте отверстие пластины

Мы ссылались на инструкцию по эксплуатации, чтобы узнать, насколько большим нужно сделать проем в шкафу.

Мы поместили вставку в нужное место (по центру шкафа) и нарисовали карандашом линию вокруг нее.

После того, как мы нарисовали наши линии, мы могли начать вырезать отверстие.

5. разрез

Для вырезания отверстия можно использовать несколько различных инструментов. Брайан использовал циркулярную пилу для прямых линий и колеблющийся многофункциональный инструмент для углов.Вы также можете использовать лобзик. Ниже мы связали фаворитов Брайана с Dewalt (он любит беспроводные!)

Перед резкой он использовал угольник, чтобы убедиться, что вытяжка перпендикулярна краю шкафа.

1 // 2 // 3 // 4

6. БЕЗОПАСНОСТЬ

После того, как проем был вырезан, мы закрепили вытяжку прилагаемыми винтами.

7. Вентиляционное отверстие

Эта вставка представляет собой вентилируемую вставку, поэтому мы будем вентилировать ее вверх над шкафами и к внешней стене справа.Вот рисунок того, как это будет работать.

Мы знаем, что это займет часть синего пространства шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все равно будет много полезного места для хранения перед воздуховодом. После того, как у нас будет вентиляция, мы добавим немного отделки, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там есть.

Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Вам нравится внешний вид? Делитесь в комментариях ниже!

Как заменить вентиляционную вытяжку

Что может быть громче и жирнее, чем ребра в Техасе в пятницу вечером? Как насчет вытяжки печи 20-летней давности! Первым признаком того, что пришло время заменить вытяжной колпак, может стать то, что ваши кулинарные шедевры начинают покидать плиту с легкой посыпкой ржавчины и хлопьев краски.Ммммм, прямо как мама делала! Добавьте к этому различные громкие погремушки, лязг и жужжание вентилятора, и вы поймете, что пора направиться к проходу с вытяжкой в ​​вашем местном доме-центре. Затем сядьте поудобнее, извлеките хлопья из пищи и следите за тем, как мы покажем вам, как заменить вытяжной колпак; это просто!

Если вы используете плиту, вам пригодится вытяжка. В большинстве из них есть встроенная подсветка, так что вы можете увидеть, как ваши творения оживают — мне нравится знать, когда вода закипает, как раз для моего макаронного сыра. Однако наиболее важной является функция вентиляции. При приготовлении пищи может образовываться много пара и во многих случаях дым (я знаю, что моя еда готова, когда срабатывает дымовая сигнализация). Вентиляционное отверстие может выводить эти пары с вашего лица, выводя их на улицу (лучший вариант) или пропуская через угольный фильтр.

Так зачем заменять вытяжку?

После многих лет верной службы, забрызганной жиром и залитой жаром и паром, нижняя часть вытяжного кожуха, вероятно, будет довольно неприятной.Если у вас есть высококачественная модель из нержавеющей стали или меди, ее, вероятно, можно очистить и установить новый фильтр, и она будет готова, чтобы осветить ваши деликатесы и снова высосать жирные пары. Однако, если у вас есть обычный окрашенный стальной блок, как и у большинства из нас, возможно, пришло время для вашего вытяжного шкафа вздремнуть. Как только он начнет приправлять вашу пасту хлопьями грубого помола, лучшим вариантом будет, вероятно, заменить вытяжной колпак на новый блестящий, без линьки.

Старый вытяжной шкаф спереди выглядел неплохо… Но почему в моей еде хлопья?

Проверка под капотом

Самый последний вытяжной колпак, который я заменил, спереди выглядел нормально, но вентилятор работал громко и утомленно, а под ним он выглядел как Yugo после 30 лет зимнего сезона Buffalo.Вентилятор имел стандартную ширину 30 дюймов, и домовладельцу не составило труда найти тот, который ей понравился, в местном магазине Lowes. Ее вентилятор не выходил на улицу, поэтому замена вентилятора была довольно простой, но даже если бы это было так, для этого просто потребовалось бы использование одного из прилагаемых адаптеров.

Стандартный 30-дюймовый сменный вентиляционный колпак найти легко.

Большинство вытяжек имеют проводной монтаж, и перед началом работы обязательно убедитесь, что питание отключено. Я использовал свой автоматический выключатель, чтобы найти выключатель (который, естественно, не имел маркировки), отключил питание, и мы поехали.Примечание: работать под старым колпаком будет грязно и неприятно; Если у вас есть пара латексных перчаток, вы можете сэкономить немного времени на уборку. Вы также можете положить кусок картона или несколько старых полотенец на плиту перед тем, как начать, чтобы не поцарапать поверхность (или вылить ржавчину и хлопья краски на все вокруг). Большинство вытяжек довольно несложны. Внизу вы найдете пару ламп, сам вентилятор (возможно, с каким-то фильтром поверх него, чтобы улавливать жир и мусор) и отсек для проводов.Отсек электропроводки будет иметь крышку, обычно закрепляемую одним или двумя винтами. Откройте его, и внутри должен быть кабель питания, проходящий через верхнюю или заднюю часть вентиляционного кожуха с черным, белым и голым медным или зеленым проводом. Эти провода подключаются к проводке вентилятора того же цвета, обычно с помощью клеммных колодок. Отсоедините эти провода, и вы готовы снять вентиляционный колпак.

Чтобы отключить питание, найдите панель доступа внизу … Затем дважды проверьте, что питание ВЫКЛЮЧЕНО!

Вытяжной кожух крепится к окружающему шкафу винтами.Четырех обычно достаточно, но их может быть и больше. Проверьте заднюю и боковые стенки вентиляционного колпака, а также под верхней частью и найдите все поддерживающие винты. Если ваше вентиляционное отверстие подключено к воздуховоду, обязательно отсоедините его и оттуда. Вытяжной колпак, вероятно, не будет очень тяжелым, но вылезать из его каморка немного неудобно. Если у вас есть помощник, попросите его поддержать его, пока вы откручиваете все винты, а затем вытащите его из ниши. Немного опустите его и сдвиньте на себя; это может быть немного плотно, но если все винты вывернуты, он должен сразу выйти.

Опорный винт, хорошо замаскированный ржавчиной

Не забывайте, провод питания все еще там, или он должен быть, если установщик использовал зажим, где провод входит в устройство, как и должно быть. Длина провода зависит от дальновидности электрика; Мне повезло, что мой был около трех футов в длину, так что я смог просто установить вытяжной колпак прямо на плиту, чтобы ослабить зажим и вытащить провод питания.

Вытащите старую вентиляцию и снимите провод питания.

Как только старый вытяжной колпак вынут, осторожно выйдите с ним из дома на цыпочках, чтобы не оставить после себя жирных хлопьев ржавчины.Лучший способ избавиться от него — бросить его во двор соседа и пораньше разложить на мусорку; во многих районах есть люди, которые путешествуют в канун мусорного дня в поисках металлических предметов, которые можно переработать. При замене вытяжного колпака поддержите вашего местного дилера по металлолому!

В хорошей вытяжке

Когда старый вытяжной колпак убран с вашего пути, начинается самая приятная часть проекта. Установка в основном обратная снятию. После распаковки нового блестящего вентиляционного колпака следуйте инструкциям, чтобы прикрепить все необходимые кронштейны или адаптеры, если вентиляция вашего устройства выходит наружу.Затем найдите маленькую дверцу отсека для проводов и откройте ее. Большинство устройств имеют стандартные заглушки в нескольких местах сзади, сбоку и сверху устройства, чтобы обеспечить большую гибкость при прокладке проводки. Вам нужно выбрать место, где зажим для проводки не будет мешать процессу установки вентиляционного колпака; после установки он будет немного выступать. Удалить нокаут, нажав его с помощью плоскогубцев, вставьте провод зажим, и затянуть стопорное кольцо.

Откройте дверцу доступа к проводке.

Поднесите новую спортивную вытяжку к плите и положите ее поверх картона или полотенца.Надеюсь, ваш кабель питания достаточно длинный, чтобы добраться до устройства; Если нет, разбудите помощника и попросите его или ее держать устройство достаточно высоко, чтобы вы могли с ним работать. Пропустите кабель питания через заднюю часть зажима, а затем затяните винты.

Пропустите провод питания через зажим

. Выполните электрические соединения: черный с черным, белый с белым, заземление с зеленым проводом или винтом заземления в устройстве. Закрепите соединения проволочными гайками, закройте и закрепите маленькую дверцу, и вы готовы прикрутить эту присоску!

Зажмите подачу питания. Выполните электрические соединения.

Обратите внимание, где ваш старый блок был прикручен к стене и / или шкафам.Убедитесь, что все настенные крепления входят в стойку; Если нет, используйте инструмент для поиска шпилек, чтобы найти его, и, если он находится в подходящем месте, сделайте карандашную отметку на задней части вентиляционного колпака, чтобы указать, где вы будете сверлить. Если у вас не получается вкрутить две шпильки, вам понадобится настенный анкер с перекидным болтом, рассчитанный на вес вентиляционного отверстия. Самый точный способ сделать это — сначала отметить место на внутренней стороне задней панели устройства, где должно быть отверстие, а затем просверлить там отверстие, достаточно большое для корпуса вашего анкерного болта.Затем временно удерживайте устройство на месте и отметьте стену через отверстие. Опустите вентиляционный колпак и просверлите в стене отверстие нужного размера для переключателя. Пропустите болт через просверленное отверстие в устройстве, установите на него тумблер и поднимите вентиляционный колпак на место. Протолкните тумблер через стену и вставьте в него болт, при этом слегка надавив на устройство наружу, чтобы он прижался к стене. Если ни один из опорных винтов не входит в стойку, используйте два болта с откидной головкой и периодически затягивайте их, пока задняя часть не будет плотно прижата к стене.

Смотри, мама, никаких хлопьев!

Для поддержки передней части устройства вы можете либо вкрутить боковую часть устройства в раму соседних шкафов (при условии, что у вас ЕСТЬ соседние шкафы), либо вверх в раму шкафа выше. Просверлите направляющие отверстия через вентиляционный колпак в раму и вкрутите пару винтов внутрь рамы. Убедитесь, что ваши винты не слишком длинные; Обычно достаточно винта размером 1-1 / 4 дюйма, и он не протыкает раму. Все, что осталось сделать, — это вкрутить все необходимые лампочки, снова включить питание и приготовиться готовить в тишине и без мусора! Я установил устройство от Lowe’s и продается по цене 129 долларов.Доступно множество других вариантов размеров, подходящих для любой печи. Если вы хотите избавиться от ржавчины и хлопьев краски на дороге, замените вытяжку на что-то вроде этой вытяжки из нержавеющей стали Broan, это всего лишь 72 доллара от Amazon.

Как установить вентиляционную крышку вытяжки из цельной древесины

* Этот изменяющий жизнь пост может содержать партнерские ссылки, друг. Нажмите, чтобы узнать больше, чем вы когда-либо хотели. *

---

Дилемма

Вы находитесь на кухне и смотрите на встроенный рециркуляционный вентилятор под микроволновой печью.Сексуально. Но когда вы включаете домашнюю кухню, кажется, что она лучше работает как машина белого шума, чем очиститель выхлопных газов для плиты. Или, возможно, у вас есть апгрейд. Вытяжка с минимальной занимаемой площадью, которая, кажется, удаляет испаренные жиры и пар на улицу, но фактически просто рециркулирует. Нет ничего страшного в том, что время от времени пан-владелец и сторожевой любитель. Другая история для постоянных посетителей с их сковородами-грилем, чугунными сковородками, воками и большими сковородками из нержавеющей стали.

Горе без вытяжки

* Дымовая сигнализация срабатывает (снова).
* Аромат ваших деликатесов проникает ноздри даже в самую дальнюю спальню и ванную комнату в вашем доме. Это один из способов вентиляции. *
* Шкафы сверху и рядом с вашей зоной липкие и постоянно влажные (фу). *
* Посмотрите вверх и заметьте, что ваша потолочная краска, традиционно окрашенная в яичную скорлупу, пожелтела и стала блестящей ( жир) блеск, но только прямо над печкой (двойной эв).*

Может быть, мечтаете о новой вытяжке? И я тоже. Когда мы совершили короткую распродажу, нашу микроволновую печь с превышением допустимого диапазона, вероятно, не чистили несколько лет. Ни одно слегка влажное бумажное полотенце или вощеная бумага никогда не покрывали ни единого разогретого пятна красного соуса в этой коробке электромагнитного излучения. Так что мы вырвали его в первый же день. И вырвал шкафчик нарстов прямо над ним. Затем перешел на железную сковороду. Вскоре мы расскажем о нашем личном опыте работы с каждым элементом, отмеченным звездочкой.

Мотивация к обновлению была на пике. Вот что мы сделали дальше, и вы тоже должны:

0. Убедитесь, что розетка где-то выше допустимого диапазона.

1. Купить вставку вытяжки.

У вас есть множество вариантов: настенный, островной и под шкафом. Настенный монтаж был для нас наиболее целесообразным, поэтому мы оценили еще больше готовых вариантов: медь, нержавеющая сталь, дерево и металл со стеклом. Односкоростной, двухскоростной или четырехскоростной вентилятор? Какая мощность притяжения воздуха нам нужна? Это измеряется в кубических футах в минуту или в кубических футах в минуту.Металлический вариант за 180 долларов в Depot показал максимальную мощность 400 кубических футов в минуту с уровнем децибел 65. Мы измерили расстояние между нашими шкафами, и 30 дюймов было шагом. Даже при 30-дюймовом корпусе цена «колебалась» от ~ 320 долларов за громкую металлическую вытяжку до кованой меди за 720 долларов и деревянную вытяжку с короной за ~ 1350 долларов. Но мы надеялись на нестандартный образ, как и любой другой под названием «миллениал» без денег (обычай = тысячи, а тысячи = еще одна неминуемая короткая распродажа). В пещеру «сделай сам»!

Можно ли купить вставку для вытяжки, чтобы сэкономить деньги, И изготовить индивидуальную деревянную крышку стоимостью менее 1000 долларов? Давайте посмотрим.

Мы купили 28-дюймовую вставку для вытяжки ZLINE за 529,95 долларов. Когда он находится в настройке №2, он выдает 460 кубических футов в минуту всего на 41 дБ. Настройка # 4 дает колоссальные 900 кубических футов в минуту при 55 дБ. Это более чем вдвое больше, чем на 10 дБ тише. Продал. 28 ″, чтобы освободить место для деревянной крышки, оставляя по 1 ″ с каждой стороны.

2. Прикрепите вставку вытяжки к стене.

Подбор шипов абсолютно необходим для хорошего самочувствия вашего лица. В руководстве по установке указано, что расстояние между кухонной вытяжкой и вытяжкой должно быть не менее 30 дюймов.В бумажных инструкциях говорилось, что передняя часть вставки должна выступать из стены, пока не закроет половину конфорок передней панели или больше. Поверьте мне. Не тратьте пару сотен на то, чтобы обнаружить, что ваш капюшон всасывает воздух только с задних конфорок, а не с передних.

Наша линейка LG имела глубину 29,5 дюймов, минус 15-дюймовая вставка составляет 14,5 дюймов, минус расстояние от передней панели до середины передней горелки на 8,5 дюймов, и у вас остается 6 дюймов. Таким образом, мне нужно было построить рамку глубиной 6 дюймов, чтобы прикрепить вставку для правильного всасывания.

Перед тем, как прикрепить рамную коробку к стене, я прикрепил вставку к коробке с помощью 4 гаек с отверстиями для болтов (уже встроенных), 6 болтов с подходящей резьбой и 6 гаек-барашков. 4 отверстия для болтов были сосредоточены вокруг нижней части вставки, поэтому я просверлил 2 новых отверстия на противоположных концах в верхней части вставки. Затем прикрепил вставку к коробке. Пора найти эти вертикальные 2х4 в стене! Используйте прибор для поиска гвоздей и нанесите карандашом метки на стене, начиная с желаемого низа вставки и до самой высокой точки крышки вытяжки.Я бы порекомендовал потолок для плотного, чистого, бесшовного эстетического вида. Просто учтите любой скос в дизайне крышки капота, чтобы вам не пришлось закрашивать графитовые граффити.

Шлепни по стене! Рассмотрим 3-дюймовые винты для палубы, 9,37 доллара за 66. Или винты с карманом 2,5 дюйма (PH), 5,47 доллара за 50. Нацельтесь на 4-8 винтов через раму в шпильки, хорошо рассредоточенные для обеспечения структурной целостности.

Подключите этот кусок к розетке, которую вы подтвердили на шаге 0. Включите его, чтобы убедиться, что он действительно работает.

3. Соберите воздуховод, прежде чем вырезать отверстия.

Затем прикрепите переходник воздуховода, входящий в комплект (сверху).

Возможно, вам придется приобрести гибкий 6-дюймовый (или соответствующий) воздуховод по цене 13,98 долларов за 8 футов или любой другой длины, которая вам нужна, зажим для 6-дюймового воздуховода по цене 6,88 долларов за 2 и некоторую фольгу для ОВК по цене 7,93 доллара за рулон 50 ярдов. Перед покупкой воздуховода измерьте стену до того места, где вы прорежете отверстие. Если это не стена, выходящая на улицу, измерьте дополнительный пробег через гараж (в моем случае), чердак или где-то еще.Мой пробег составил около 10 футов и потребовал второй дыры в задней части дома. Плавающий воздуховод может удерживаться перфорированными металлическими подвесными ремнями (12,98 долларов США за рулон длиной 100 футов). Если ваш воздуховод должен выходить через вертикальную стену (а не через крышу), возьмите вытяжной колпак размером 6 дюймов за 15,88 долларов, банку изоляционного пенопласта за 6,65 долларов и тюбик прозрачного силикона за 6,24 доллара.

Прикрепите гибкий воздуховод к переходному элементу воздуховода с помощью удобного зажима для воздуховода, затем обмотайте изолентой весь стык, чтобы воздух не проходил сквозь него.Отложите другой конец подвесного воздуховода и приготовьтесь. Левая рука шлепает Трусливого Льва, а правая — Храбрость Трусливого Пса, потому что дерьмо вот-вот станет реальностью.

4. Осторожно пробейте стену хотя бы один раз.

Используя воздуховод в качестве ориентира, обведите круг в точном месте (ах), в котором вы собираетесь проделать отверстие (между шпильками и скрытым кожухом капота, который вы собираетесь изготовить вручную). Гипсокартон распилил гипсокартон, а угловой шлифовальной машиной или сабельной пилой — сайдинг.Если у вас есть кирпич, одолжите себе перфоратор и корончатое сверло диаметром 6 дюймов (миллионы долларов) и поразите этого оранжевого монстра постоянной струйкой воды, чтобы добиться хороших результатов. Например. друг держит шланг, направленный на точку контакта бита со стеной. Вода охлаждает пылающий материал алмазной коронки для более эффективной резки и значительно продлевает срок службы коронки.

5. Установите воздуховоды и вентиляционные решетки.

Тщательно протолкните 6-дюймовый воздуховод через отверстие наверху, не повредив его.Если есть еще одно отверстие для свободы, проложите воздуховод ко второму отверстию, при необходимости соединив лентой из фольги и прикрепив к стойкам / балкам потолка винтами с полукруглой головкой. Как только воздуховод будет закреплен, протяните его через последнее (или единственное) отверстие и прикрепите лентой к вентиляционному отверстию. Прикрепите вентиляционное отверстие к стене винтами, затем распылите пену в щели. Как только пена высохнет, отрежьте лишнюю часть канцелярским ножом и обильно нанесите силикон, чтобы заполнить зазор между вентиляционным отверстием и стеной.

Включите эту присоску.Оцените воздушный поток рукой на металлических фильтрах и на каждом стыке. Добавьте больше ленты из фольги там, где выходит воздух. Находятся ли внешние жалюзи горизонтально (открыты), когда они включены? Они закрываются при выключении? Если он прошел все тесты, значит, он исправен! Остальное — украшение.

6. Создайте потрясающую крышку вытяжки.

Плохая новость для всех вас, последователей инструкций: отсюда я полностью избавился от нее. Вот причина. Нам нравится атмосфера большого прямоугольника сверху и снизу, а также линейный угол, который соединяет их и сужается по мере продвижения вверх.Также известна как идеальная трапеция с прямоугольником сверху и снизу. Я сконструировал каждую из трех частей отдельно. Мы говорим о двойном обычае. Бу-бу стоял на кухне, где начинаются хорошие вещи, и устно подтверждал, когда воображаемые коробки и углы были примитивными. Воздушная посадка сухих костюмов.

Нижняя коробка полностью поддерживается вставкой. Я сконструировал его так, чтобы он встал на место. Верхний ящик прикреплен к балке потолка и к стене. Мускулистая кромка представляла собой фанерную оболочку, которую я заранее измерил, чтобы она могла поместиться между коробками и плотно прижалась к вставке.«Не сходи с ума», — эхом отозвались у меня в голове слова Бон Куи Куи, но я зашла слишком глубоко и пыталась не отставать от вышесказанного. Стремясь сэкономить деньги и сделать это максимально дизайнерским, я вытащил из хранилища твердый дубовый пол с шпунтом и пазами, чтобы покрыть его.

Не делайте этого. Пожалуйста. Каждый угол обрезается по размеру. Мы взвесили мускулистого бородача на… догадались? Попробуйте 62 фунта. Потребовалось три человека, чтобы повесить его на стену. Я прикрутил концы планок к стене к распорке, которую установил внутри нее.Beefy плотно прилегал к распорке при установке с толчком, то есть винты очень плотно прижимались к распорке, а распорка — к стойкам в стене.

Могу я сделать это снова, мисс Куи Куи? Абсолютно. Это то, что я сказал. И я сделал. Если не считать круглого хэштега 2, он был примерно на 3 фута выше и вдвое легче (слава богу). Так же, как и вунг. В равной степени волнующее здание. Теперь пути назад действительно нет.

Папа-блогер. Сертифицированный диетолог. Исследователь, новатор, мечтатель. Создатель сообщества, коннектор и сетевик.Перфекционист (медлительный, как грязь). Столяр. Неизвестное, сверхчувствительное, щупальце, эмо. Помощник. Авантюрист. Гостья. Человек.» Ваше слушающее ухо. Нет друзей — только самые близкие братья.

.
