Как установить кухонную вытяжку: Установка кухонной вытяжки и воздуховода самостоятельно (ФОТО и ВИДЕО)

Как установить и подключить кухонную вытяжку

Если Вы хотите на своей кухне всегда иметь чистый воздух, который не содержит посторонние запахи, признаки гари, жира, Вам пора позаботиться о приобретении кухонной вытяжки и ее грамотном креплении, подключении.

Подковавшись знаниями, возможно не только без посторонней помощи выбрать технику из череды конкурентов, но и самостоятельно произвести по месту ее монтаж. Предлагаем ознакомиться с нашим материалом и своими руками выполнить установку и подключение вытяжки.



Установка кухонных вытяжек: что важно знать

Принцип установки кухонной вытяжки напрямую связан с типом ее конструкции. Для устройств, функционирующих в режимах отвода и рециркуляции, необходим монтаж, подразумевающий вывод воздуховода в наружную вентиляционную систему. В этом случае нужно точно произвести расчет диаметра воздуховода (он должен быть примерно от 120 до 150 мм).

Воздуховод нельзя сужать, также не рекомендуется его сгибать и удлинять.

Это позволит в дальнейшем, при эксплуатации вытяжки, свести к минимуму потери ее мощности. Желательно при установке задействовать гладкий квадратный или круглый металлический воздуховод. Применение гофротрубы лишь усилит шум, исходящий от работающей вытяжки.

Разные производители предлагают потребителям в том числе вытяжки, работающие лишь в режиме рециркуляции. Основным их рабочим элементом является угольный фильтр (приобретается отдельно). Такого типа устройство не подключается к вентиляционной шахте. Загрязненный воздух, попадая в конструкцию, проходит обработку угольным фильтром и после этого уже очищенным попадает в помещение. Подключить такую вытяжку не составит труда. Правда, производительность ее ниже, чем у конструкций, работающих в двух режимах.

Кроме того, надо понимать, что способы установки вытяжки различаются еще и в зависимости от того, какая была приобретена изначально техника (встроенная или навесная).



Комплектующие и инструменты для осуществления монтажа

Монтаж вытяжки своими руками подразумевает наличие специальных инструментов и материалов. Некоторые расходники идут в комплекте с устройством, а о части из них (например, угольном фильтре, крепеже) необходимо позаботиться заранее, купив их в специализированном магазине. Для установки вытяжки понадобятся:

— воздуховод (гофра), позволяющий направлять загрязненный воздух в вентиляционный канал;

— гильза для воздуховода;

— решетка для вентшахты;

— два хомута для фиксации воздуховода;

— силикон.

Из инструментов необходимо иметь: шуруповерт (либо перфоратор, дрель), отвертку, нож, карандаш для разметки, рулетку, ножовку по металлу, уровень.



Этапы монтажа вытяжки

Прежде чем приступать к установке вытяжки, следует продумать, на какой высоте ее эффективнее крепить. Сам процесс монтажа своими руками сводится к нескольким этапам:

  • Крепление устройства к стене
  • Подключение вытяжки к системе воздуховодов (либо размещение внутри техники угольного фильтра)
  • Подача питания.

При креплении устройства к стене следует учитывать два важных момента:

— для безопасности эксплуатации необходимо монтировать вытяжку максимально надежно;

— нужно правильно рассчитать расстояние между плитой и вытяжкой (высота установки зависит одновременно от типа устанавливаемого устройства и типа используемой на кухне варочной поверхности).

Если техника крепится над электрической плитой, то расстояние, которое следует выдержать между ними, составит минимум 700 мм. Для вытяжки, монтируемой над газовой плитой, минимальное расстояние – 800 мм. Некоторые специалисты утверждают, что вне зависимости от типа варочной поверхности для крепления вытяжки достаточно выдержать между ними расстояние в 70 см. Такая высота хоть и считается минимально допустимой, однако надо понимать, что от газплиты вверх устремляется более нагретый воздух и мощности изделия для очистки воздуха может попросту не хватить. Выдерживая лишь минимально допустимую высоту, можно поплатиться эффективной работоспособностью устройства. Если же принять решение монтировать технику на значительной высоте от варочной поверхности, то можно в дальнейшем ощутить потери в мощности.

Дальнейший процесс установки устройства сводится к следующему:

  • Крепить вытяжку нужно по особой оси, которая соответствует центру плиты. Лучше, когда приобретенная вытяжка имеет в комплекте эксцентриковый крепеж (он дает возможность скорректировать нюансы размещения устройства над варочной поверхностью в пределах 5 мм).
  • При установке вытяжки и подключении ее к системе воздуховодов следует расположить устройство таким образом, при котором длина коробов была наименьшей. Монтаж воздуховода осуществляют к вентканалу. Крепление воздуховода в вентканал производят с помощью специальной гильзы. Соединение обжимается хомутами и в целях предания герметичности место стыковки обрабатывается силиконом.
  • Электроподключение

Мощность вытяжек, как правило, незначительна, это значит, что не нужно производить расчета сечения проводов, отпадает необходимость монтажа отдельного автомата защиты. Если предварительно на кухне не был предусмотрен и спрятан в стене провод, то его укладывают в наружный вентканал.

Нюансы монтажа встраиваемой вытяжки

Монтаж встраиваемой вытяжки без привлечения профессионалов также возможен, хотя и имеет ряд особенностей. В этом случае тоже необходимо правильно рассчитать расстояние между устройством и плитой, но основная особенность заключается в том, как монтируется устройство.

Встраиваемую модель вытяжки не нужно крепить к стене. Она размещается в кухонном шкафчике, имеющем специальную нишу. По такому принципу можно разместить и вытяжку с рециркуляционным принципом работы. Ее мощности хватит для обеспечения чистым воздухом небольшой кухни.

После того, как устройство смонтировано и подключено, осуществляют проверку его работоспособности.

На завершающем этапе закрепляют защитный кожух, предназначение которого – сокрытие воздуховода.

И лишь по окончании монтажа можно каждодневно наслаждаться очищенным воздухом в своей кухне.

Как самостоятельно провести установку кухонной вытяжки над газовой или электрической плитой

Для того чтобы в помещениях осуществлялась циркуляция воздуха и был комфортный микроклимат, требуется установка вытяжки на кухне.

Благодаря вытяжке запахи не проникают в другие помещения, особенно это актуально, если кухня совмещена с соседней комнатой. Также стоит учитывать, что благодаря данному оборудованию жир не оседает на поверхностях мебели и бытовых приборов.

Если планируется проводить все работы самостоятельно, то нужно знать, как правильно монтировать вытяжку на кухне. Для этих целей понадобятся специальные инструменты и некоторые навыки, обойтись без которых не получится.

Необходимость кухонной вытяжки

Установка вытяжки на кухне необходима по ряду причин:

  1. В процессе приготовления пищи начинают выделяться продукты горения газа, которые способны нанести существенный вред здоровью человека. В некоторых случаях может быть утечка газа.
  2. Независимо от того, какая используется плита для приготовления пищи, газовая или электрическая, избежать выделения чада и водяного пара не получится. Водяной пар не опасен для здоровья, но способен ухудшить микроклимат в помещении. При выделении кухонного чада в воздухе появляются вредные вещества, оседающие не только на поверхности бытовых приборов и мебели, но и в легких человека.

Перед тем как установить в квартире вытяжку на кухне своими руками, следует учитывать, что только качественное оборудование и правильное выполнение работ может гарантировать безопасность и длительный срок эксплуатации прибора.

Виды вытяжек для кухни

Вытяжка – это устройство, с помощью которого осуществляется фильтрация воздуха над варочной поверхностью в процессе приготовления пищи. Классифицировать оборудование можно по ряду признаков.

Оборудование по способу очистки воздуха бывает:

С проточной очистительной системой. Данный прибор отлично справляется со своей задачей – очищает воздух от копоти и маслянистых испарений, так как вытяжка на кухне крепится к вентиляционной системе.

Чтобы работа была более эффективной, необходимо выбирать такую модель, которая по размеру будет равна газовой плите либо больше ее. Дополнительно на проточную систему монтируют мощные моторы, которые во время работы достаточно сильно шумят.

Схема работы разных систем кухонных вытяжек

Рециркуляционная система. Такие модели оснащены угольными фильтрами. Проходящий через них воздух очищается и возвращается в помещение. Так как фильтрующие картриджи быстро загрязняются, и чистить их не представляется возможным, то они требуют регулярной замены.

В любом оборудовании есть фильтры, только у одних моделей они состоят из сборных решеток из металла, которые при необходимости можно снимать и мыть, а в других — одноразовые и подлежат регулярной замене.

Совет! Если планируется установка вытяжки современной модели, то следует учитывать, что они оснащены системой ARS, благодаря чему система включается автоматически в тот момент, когда в процессе приготовления пищи что-то пригорело.

Также модели различаются по способу крепления:

  • Купольные системы относят к устройствам большой мощности. Обусловлено это наличием дополнительных функций. Устройство крепят к стене над газовой плитой, при этом оно занимает все пространство над собой. Фильтр можно снимать и чистить.
  • Встраиваемые – самые компактные модели, которые практически не видны на кухне, так как их монтируют в специальные ниши в кухонной мебели. Оборудование подключают к вентиляционной системе, что позволяет эффективнее справляться с неприятными запахами в помещении и жиром. Решетки, выполненные из металла, нуждаются в регулярной чистке. При необходимости можно мыть в посудомоечной машине.
  • Островные – оборудование крепят к потолку над газовой плитой, для этого требуется много места. Благодаря наличию мотора высокой мощности устройство справляется с поставленной задачей максимально быстро. Зачастую такие модели устанавливают в центре помещения, эти вытяжки имеют привлекательный внешний вид и высокую стоимость.
  • Плоские – устанавливают в том случае, когда отсутствует доступ к вентиляционной системе. В них установлен вентилятор средней мощности. Загрязненный воздух проходит через картриджи, которые необходимо регулярно менять. Цена оборудования невысокая, чего нельзя сказать о сменных фильтрах.
  • Угловые используют в том случае, когда газовая плита на кухне расположена в углу. Данные модели достаточно популярны, они бывают как с проточной, так и рециркуляционной системой очистки воздуха.

Выбор вытяжки для кухни

Как правило, выбирать кухонную вытяжку начинают на этапе покупки мебели. Нужно заранее решить, какой нужен уровень мощности, размер оборудования, вид крепления, режим управления и многое другое.

Важно! Мощность оборудования рассчитывают, исходя из общей площади помещения.

Уровень мощности

Как правило, у оборудования бытового назначения уровень мощности практически одинаковый. Перед приобретением стоит учитывать, что существуют декоративные модели, в этом случае дизайн вытяжки будет более привлекательным, но для очистки воздуха ей потребуется гораздо больше времени.

В случае, когда устройство выбирается для мест общественного питания, уровень мощности должен быть определяющим фактором – чем он будет выше, тем лучше.

Перед тем как приобрести и установить вытяжку, необходимо рассчитать мощность, для чего используют формулу – высчитывают соотношение производительности и объем помещения. Допустим, что кухня имеет следующие габариты:

  • длина – 6 метров;
  • ширина – 3 метра;
  • высота – 3 метра.

Объем равен 54. Полученное значение умножают на 10 и получают 540 кубических метров в час. Именно такой показатель мощности должен быть у оборудования.

Также стоит учитывать, что данное значение является минимальным. Если оно будет ниже, то оборудование не будет справляться с очисткой воздуха.

Режим работы

Большинство современных моделей имеет несколько режимов работы. Зачастую их управление — это кнопочный переключатель, с помощью которого можно выбрать оптимальный режим.

Если рассматривать дорогие модели, то у них на корпусе расположено сенсорное управление.

Шум

На уровень шума может оказывать влияние несколько факторов:

  • мощность вентилятора;
  • производительность.

Чем выше данные характеристики, тем больше будет шума. Как показывает практика, большинство устройств шумит не из-за этих параметров, а из-за низкого качества используемых при их производстве материалов.

Именно поэтому рекомендуется проверять работу оборудования до момента приобретения.

При выборе вытяжки необходимо учесть еще несколько нюансов:

  • Диаметр вентилятора. Для его определения потребуется измерить выход вентиляционной шахты, округлить полученное значение в меньшую сторону – именно такой диаметр и должен быть.
  • Производительность вентилятора. Для этого потребуется рассчитать общий объем помещения, вычесть объем, занимаемый мебелью, и полученное число умножить на 6 и 12. Результаты будут обозначать верхнюю и нижнюю границу.
  • Стоит выбирать оборудование с обратным клапаном, предотвращающим затягивание вентилятором уже обработанного воздуха.
  • Также следует помнить о сетке для оборудования, благодаря которой насекомые не будут попадать в помещение. Лучше всего приобретать модель со съемной сеткой, чтобы была возможность по мере необходимости ее чистить.

Инструменты и материалы, необходимые для монтажа

Установка вытяжки на кухне своими руками мало чем отличается от монтажа мебели. В случае если уже приходилось иметь дело со сборкой мебели либо отдельных ее деталей, то сложностей возникнуть не должно.

Чтобы установить вытяжку, потребуются инструменты и крепления (часть из которого будет идти в комплекте с вытяжкой).

Рассмотрим, что нужно для установки вытяжки:

  • Ударная дрель в комплекте с обычными и кольцевыми сверлами.
  • Крестовая или шлицевая отвертка.
  • Накидной ключ с головкой.
  • Уровень.
  • Лобзик, работающий от электрической сети.
  • Столярная линейка или уголок, имеющий отвес.
  •  Саморезы и дюбеля.

Также не помешает наличие пылесоса, с помощью которого можно будет убрать мусор и пыль. Если на момент проведения монтажных работ в помещении установлена мебель, то ее лучше всего накрыть полиэтиленовой пленкой, что избавит от попадания пыли.

Правила установки кухонной вытяжки

После того как оборудование выбрано, можно приступать к монтажным работам. Во время монтажа следует придерживаться основных правил:

  1. Заземление оборудования должно быть надежным. Устройство к электрической сети подключают с помощью трех проводов – фаза, ноль, заземление к проводам в изоляции желтого цвета.
  2. Чтобы понимать, как правильно установить вытяжку, нужно иметь некоторое представление о подключении оборудования к электрической сети. При необходимости розетку можно сделать скрытой и поместить ее внутри корпуса устройства.
  3. Высота установки зависит прибора от вида кухонной плиты – газовая она или электрическая.
  4. Перед установкой оборудования на кухню необходимо проверить воздуховод на наличие засоров. Если тяга плохая, то следует обратиться к специалисту, который проведет очистку шахты.
  5. Для правильной установки вентиляционной системы на кухне требуется качественный воздуховод. В данном случае можно выбрать один из двух видов: жесткую трубу из пластика либо гофрированную трубу из алюминия с круглым сечением. Первый вариант довольно компактный, что позволяет сэкономить пространство, имеет привлекательный внешний вид, устойчив к вибрациям. Второй вариант имеет приемлемую стоимость и легко монтируется.

Если придерживаться данных правил установки вытяжки, то монтажные работы не займут много времени, а оборудование прослужит долгие годы.

Монтаж вытяжки: этапы проведения работ

Этапы монтажа кухонной вытяжки

Перед тем как установить вытяжку на кухне, необходимо предварительно рассчитать расстояние между оборудованием и плитой. Процесс проведения монтажных работ осуществляется в несколько этапов:

  1. Надежно закрепить оборудование.
  2. Установить вытяжку для кухни с отводом в вентиляцию, что позволит эффективнее удалять неприятный запах из помещения.
  3. Подключить вытяжку к электрической сети.

При этом стоит учитывать, что существуют несколько основных нюансов, как закрепить вытяжку на кухне:

  • монтаж устройства должен осуществляться максимально надежно;
  • расстояние между вытяжкой и газовой либо электрической плитой должно быть рассчитано точно.

Высота, на которой осуществляется крепление вытяжки, полностью зависит от типа плиты – это также стоит учитывать во время монтажа:

  1. При установке вытяжки над электрической плитой расстояние должно составлять порядка 65-70 сантиметров.
  2. Минимальное расстояние между оборудованием и газовой плитой составляет 80 сантиметров.

Многие мастера, занимающиеся установкой кухонного оборудования, придерживаясь личной схемы установки вытяжки на кухне, утверждают, что, независимо от выбранного типа плиты, расстояние должно составлять 70 сантиметров. Действительно, этого вполне достаточно даже для рециркуляционной модели с угольными фильтрами, чтобы кухонная вытяжка работала эффективно.

В то же время стоит понимать, что в процессе приготовления пищи от плиты будет подниматься горячий воздух, и мощности оборудования может в таком случае не хватить для предотвращения дальнейшего распространения неприятного запаха по всему помещению или будут повреждены элементы вытяжки.

Таким образом, если придерживаться минимального допустимого расстояния, то работоспособность оборудования может быть нарушена, при этом, если закрепить вытяжку выше максимально допустимой высоты, то произойдет существенная потеря в мощности. Именно поэтому, перед тем как крепить вытяжку к стене, необходимо учитывать все нюансы.

Дальнейшие работы по установке оборудования на кухне осуществляются по следующему алгоритму:

  1. Как правило, кухонная вытяжка крепится к стене. На данном этапе очень важно правильно рассчитать высоту и сделать соответствующие отметки на стене. Монтаж осуществляется по оси, которая проходит точно через середину газовой либо электрической плиты. Если вытяжка имеет эксцентриковый крепеж, то появляется возможность корректировать расположение устройства над варочной поверхностью в пределах 5 миллиметров.
  2. Следующим этапом является установка и подключение устройства к воздуховоду. Положение нужно рассчитать так, чтобы длина коробов была минимальной. Воздуховод устанавливают в вентканал, через который выводится воздух.
  3. Так как вытяжки работают от электрической сети, то стоит позаботиться о наличии розетки. Так как мощность оборудования небольшая, нет необходимости использовать провода с определенным сечением либо монтировать дополнительно защитный автомат. Многие специалисты рекомендуют заранее позаботиться о проводке и спрятать ее в стене. При необходимости розетка может быть скрытой, для этого ее крепят к корпусу вытяжки с внутренней стороны. Также не стоит забывать и о заземлении оборудования.

Установку встраиваемой вытяжки можно провести самостоятельно, не прибегая к помощи специалистов. Несомненно, в работе присутствуют нюансы, при этом основной особенностью является крепление оборудования.

Встраиваемые модели крепят не к стене, а монтируют в кухонную мебель, например, в шкафчик, который имеет для этих целей скрытую полость. Подобным образом устанавливают рециркуляционные модели, их мощности хватает для помещений маленькой площади.

После подключения оборудования переходят к проверке работоспособности. Только когда работа устройства проверена, можно переходить к установке защитного кожуха, с помощью которого скрывают воздуховод.

Уход за вытяжкой

Вот так стоит отмывать вытяжку от жира

Любая приобретаемая техника для кухни нуждается в качественном и своевременном уходе, только так можно продлить ее эксплуатационный срок и обеспечить работоспособность. У кухонных вытяжек некоторые элементы испытывают увеличенную нагрузку, так как они работают в горячей атмосфере помещения – это осадительный фильтр и предфильтровая сетка.

Данные элементы необходимы для сбора большой части загрязнений и жировых испарений. Когда становится заметно, что оборудование хуже фильтрует воздух, необходимо очистить сетку и фильтр от накопившейся грязи, пыли и жировых накоплений.

Летом рекомендуется чистить элементы вытяжки каждые 14 дней, в зимний период достаточно одного раза в месяц.

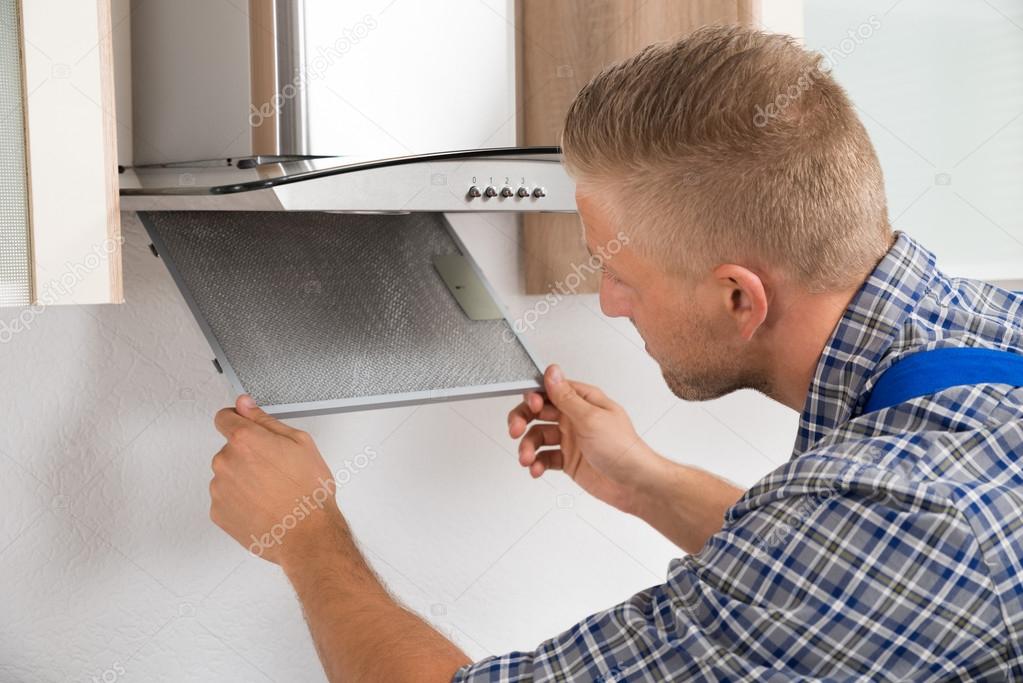

Чтобы снять и очистить сетку и фильтр, не требуется наличия специальных инструментов.

Вторым значимым элементом в вытяжке, который также нуждается в особом уходе, является обратный клапан. Если в ветреную погоду не слышно хлопков клапана, то необходимо незамедлительно снять фильтр и удалить скопившуюся грязь.

Если этого не сделать, то она будет попадать в центральную вентиляционную систему и оттуда в помещение. Придерживаясь данных рекомендаций, можно продлить срок службы оборудования и обезопасить себя от вредных веществ, попадающих в воздух в процессе приготовления пищи.

В заключение

Монтаж кухонной вытяжки своими руками можно провести, даже не имея специальных навыков, главное — придерживаться всех рекомендаций во время установки оборудования.

Единственное, что стоит доверить профессионалам, — это установку современных моделей оборудования, которые будут объединены с вентиляционной системой для поддержания необходимого микроклимата в помещении.

С помощью таких моделей можно уменьшить расход электрической энергии, но позволить себе такую вытяжку может не каждый в связи с высокой стоимостью.

Установка вытяжки над газовой плитой – рекомендации специалистов

    Содержание статьи
  1. Как правильно установить вытяжку над газовой плитой
  2. Уход за вытяжкой

Современная кухня буквально утопает в предметах бытового характера, которые облегчают работу, создают уют и комфортную атмосферу.

Основная задача кухонной вытяжки – отвод воздушных масс, насыщенных испарениями и копотью в вентиляцию или рециркуляция (в случае отсутствия вентиляционного канала). Оптимальным и грамотным вариантом удаления загрязненного воздуха является прямой вывод через вентиляционную систему здания.

Эффективность работы, долговечность, надежность и эксплуатационная безопасность оборудования напрямую зависят от того, как установить вытяжку над газовой плитой.

Как правильно установить вытяжку над газовой плитой

Профессионалы утверждают – установить вытяжное устройство достаточно просто, придерживаясь основных правил и рекомендаций, которые помогут осуществить правильный монтаж.

Первое с чем сталкиваются в процессе монтажа – расстояние от вытяжки до плиты. Специалисты придерживаются единого мнения и рекомендуют устанавливать оборудование на высоте не ниже 80 см от газовой плиты. Значение уменьшается (65-75 см) в случае использования электрической плиты.

Расстояние определяется индивидуально для каждого конкретного случая, и минимальный порог может составлять 65 см и 47 см для газовой и электрической плит соответственно.

Правильней всего ориентироваться на конкретные цифры, указанные производителями отдельных моделей.

Еще на этапе подбора необходимого вытяжного устройства, следует учесть его ширину и площадь охвата. Она должна соответствовать ширине варочной поверхности, что обеспечит нормальный процесс отвода воздуха.

Правила по установке:

Монтаж выполняется строго параллельно плите. Даже незначительное смещение каркаса приведет к неправильной работе агрегата, и часть воздушных масс будет попадать в помещение.

Независимое электроснабжение. Об этом следует позаботиться до начала работ по установке, то есть необходимо выделить отдельную розетку для подключения, расположенную вблизи, но не над рабочей поверхностью. Оптимально – над самой вытяжкой.

Воздуховод. Конструкция должна состоят из наименьшего количества изгибов, иметь прямые короткие отрезки и гладкую внутреннюю поверхность.

Установить вытяжку не сложно, ориентируясь на стандарты безопасной и эффективной работы.

Этапы монтажа

  • Разметка. Осуществляется с помощью уровня и рулетки, требует тщательно проведенных замеров. Отмечается нижняя линия (расстояние от плиты) и отверстия для крепления.
  • Сверление. Отверстия высверливаются четко по намеченной разметке, затем в них вставляются дюбеля с дальнейшим вкручиванием в них шурупов.
  • Крепление корпуса. Перед тем, как зафиксировать устройство, необходимо его выровнять по горизонтали.
  • Подсоединение воздуховода.

Процесс монтажа может сопровождаться появлением вопросов, на которые нет ответов. В этом случае лучше доверить установку вытяжного устройства профессионалам.

Уход за вытяжкой

Процедура очистки проводится с отключенным от электрической сети оборудованием. Особое внимание уделяется жироулавливающему металлическому фильтру, который легко снимается. Очищается с помощью специальных средств для устранения жира, гари и мягкой губки.

Корпус и доступные детали обрабатываются моющими средствами и насухо вытираются. Чем чаще проводить процедуру чистки, тем меньше вероятность возникновения трудно удаляемых загрязнений. В целом оборудование в эксплуатации не прихотливо.

При покупке кухонного гарнитура не забудьте о приобретении качественной вытяжки.

процесс и этапы монтажа. Как установить вытяжку на кухне своими руками – видео, инструкция и советы мастеров

Функции вытяжных устройств на кухне, их отличие от вентиляции

Важность и необходимость применения рассматриваемого оборудования подтверждается задачами, которые оно решает:

  • Из зоны, прилежащей к плите, отводится загрязненный воздух с частицами продуктов сгорания, испарений, дыма и запахами.
  • На место отведенного воздуха с загрязнениями обеспечивается приток комфортного – чистого, который имеет меньшую влажность и температуру.
  • Благодаря работе вытяжки не создаются условия для нежелательного появления и размножения вредных микроорганизмов.
  • Значительное или полное отведение воздуха, загрязненного жиром, копотью и грязью, помогает длительное время сохранять презентабельным внешний вид кухонной мебели, предметов интерьера, бытовой техники, увеличивает их долговечность.
  • Благоприятные комфортные условия создаются не только для работающих на кухне, но также для находящихся в соседних комнатах и помещениях членов семьи и гостей вашего дома.

Воздухоотвод, который обеспечивается вытяжными системами, не может быть заменен классической вентиляцией. Последняя лишь создает условия для воздухообмена на каком-то ограниченном пространстве. Отвод воздуха, насыщенного продуктами сгорания и парами, при этом не осуществляется. Эту проблему решает установленная вытяжка. Соединяясь специальными трубами с вентиляционной шахтой, она обеспечивает выведение загрязненного воздуха наружу.

Важно! Труба вентиляции, соединяемая с патрубком вытяжки, должна иметь сечение, совпадающее или превышающее сечение самого патрубка (в последнем случае для соединения потребуется переходной фасонный элемент). Соблюдение этого условия делает отведение воздуха более эффективным.

Принцип работы естественной вентиляции

Естественная вентиляция в наших квартирах сконструирована таким образом, чтобы воздушные потоки могли свободно перетекать из одних помещений в другие, двигаясь из области высокого давления в область более низкого давления, т.е. от тепла к холоду. Один воздух выходит, а на его место другой заходит. Это физика или закон природы, и против него мы бессильны.

С появлением в наших жилищах прекрасных и герметичных пластиковых окон, а также металлических дверей с качественными уплотнителями, приточный воздух не может поступать в квартиры и естественное движение воздуха или воздухообмен, прекращается. Свежего воздуха в жилищах больше нет, в квартире духота и повышенная влажность. И тут наш человек придумывает себе дополнительную проблему – это установку вытяжных вентиляторов и «зонтов» над кухонными плитами .

Виды кухонных вытяжных устройств, их важные параметры

Устанавливаемые кухонные вытяжки представлены следующими видами:

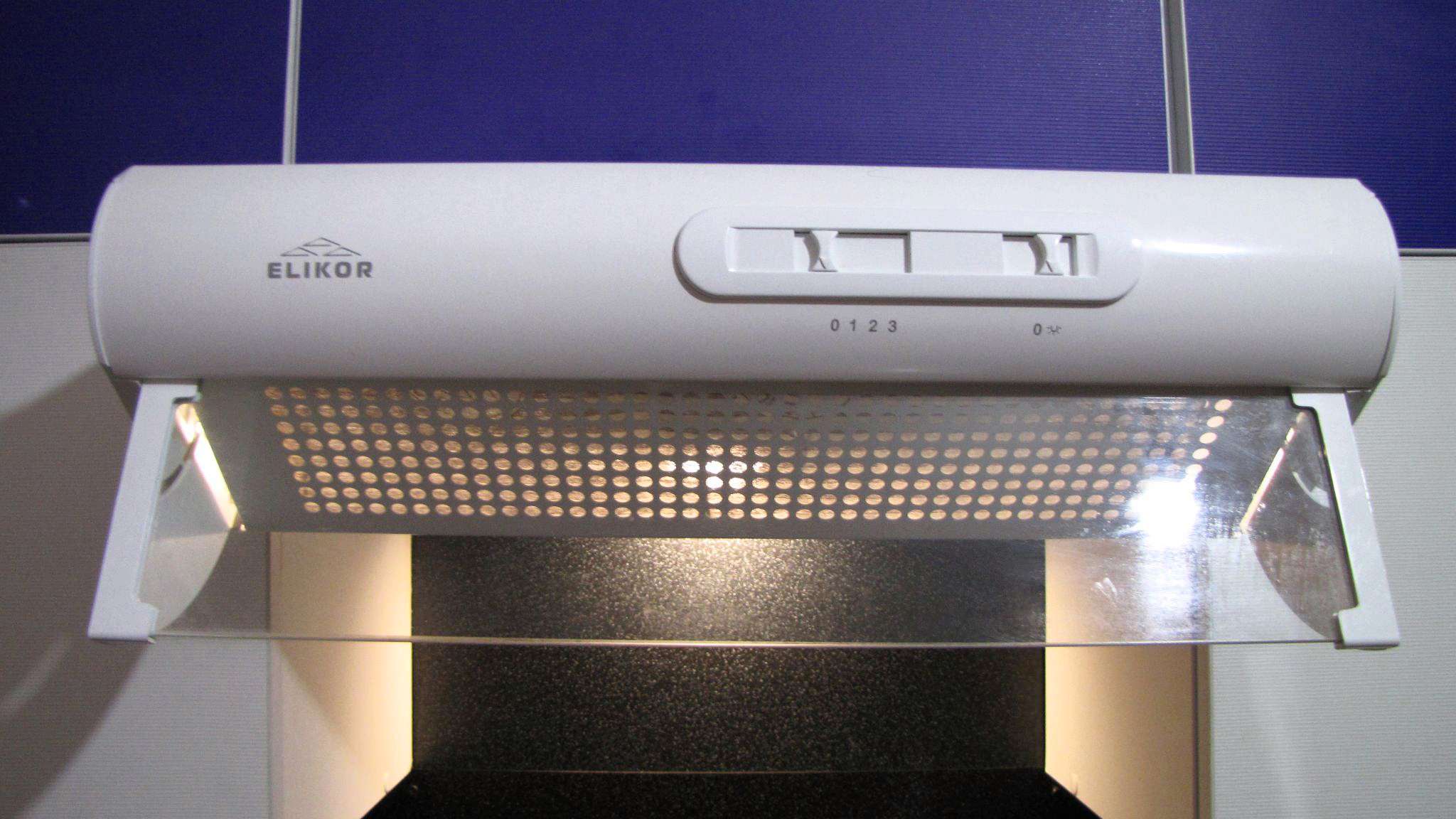

  • Подвесные – бюджетные, самые распространенные устройства для крепления под полку.

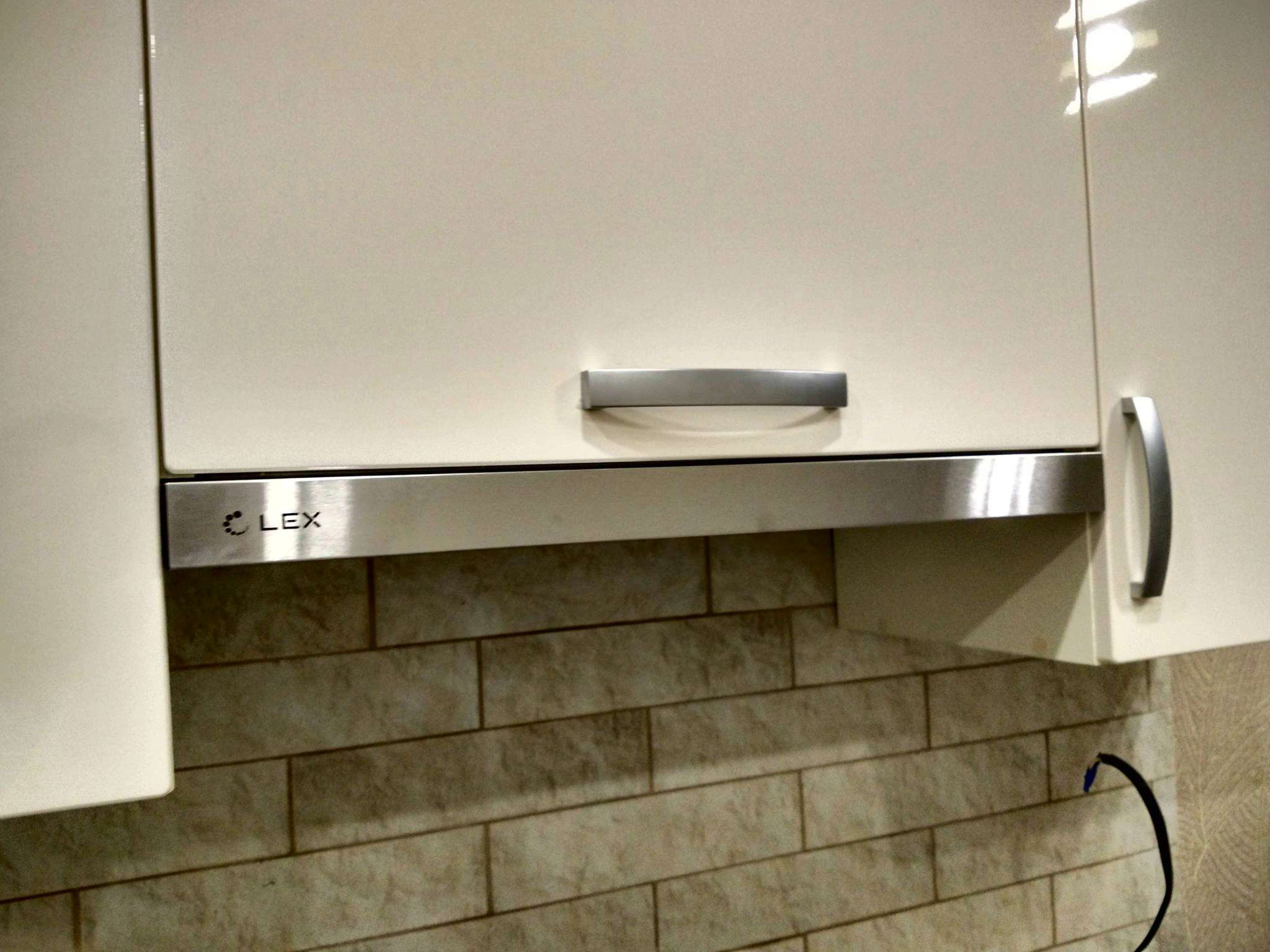

  • Встраиваемые – хорошо гармонируют с кухонной мебелью; выдвигаемая панель делает их компактными.

  • Купольные – универсальные вытяжки каминного типа с возможностью работать в проточном и рециркуляционном режимах.

  • Островные – используются на больших кухнях с центральным расположением плиты.

Перед покупкой вытяжки обязательно снимают линейные размеры (длина х ширина) варочной поверхности кухонной плиты. У приобретаемого изделия эти размеры должны быть немного больше или, по крайней мере, совпадать. При меньшей площади эффективность отвода воздуха будет снижена. Это сразу отразится на общем микроклимате кухонного помещения и вызовет определенное разочарование покупкой. Следующий параметр – производительность – зависит от объема помещения (который легко просчитать умножением площади кухни на ее высоту). Производительность (м3/ч) должна в 10 и более раз превышать полученное значение объема.

Вытяжка должна быть установлена на 65-75 см от варочной поверхности электрических и индукционных плит. Над газовой плитой это расстояние увеличивается на 10-15 см. Уменьшение высоты расположения устройства приведет к неудобствам работы у плиты и может создать пожароопасную ситуацию из-за перегрева техники.

Необходимый инструмент

Для монтажа оборудования и подготовительных работ могут понадобиться:

  • перфоратор или дрель с функцией удара;
  • шуруповерт;
  • электрический лобзик;
  • строительный уровень;
  • рулетка, линейка;
  • молоток;
  • набор отверток.

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное внимание, в противном случае вместо положительного эффекта получится отрицательный.

Действие Краткое описание

Проверка технического состояния существующего вентиляционного канала

Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.

Определение типа вытяжки

Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.

Технические параметры вытяжки

Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Правильный монтаж приобретенной вытяжки: как установить и закрепить

Рассмотрим наиболее распространенные способы установки.

В комплекте с приобретаемой вытяжкой предусмотрена схема установки электроприбора на кухне. Обязательно ознакомьтесь с ней до проведения монтажных работ.

Установка в шкафчик

Способ предусматривает постоянное расположение электроприбора в подвесном шкафчике над плитой. Если монтаж вытяжки совпадает с общими работами по обустройству кухни, логично заказать специальный шкаф со всей мебелью по индивидуальному эскизу. Главная особенность мебельной единицы – отсутствие дна и надежно закрепленная, прочная средняя полка, на которую придется вся нагрузка после крепления к ней корпуса электроприбора. Расстояние от низа шкафчика до полки должно соответствовать высоте приобретенного устройства. Во всех полках и верхней крышке заказывают наличие отверстий нужной формы для воздуховода. Размеры определяются в зависимости от используемой трубы для отвода воздуха. Отверстия не делаются для приборов, работающих по принципу рециркуляции (очищенный фильтрами воздух снова попадает в помещение).

Если мебель была установлена раньше, придется самостоятельно размечать и делать нужные вырезы в полках и крышках шкафчика электрическим лобзиком. Идеальная точность при этом не требуется – после монтажа возможные огрехи будут скрыты.

В зависимости от комплекта прилагаемого крепежа вытяжка фиксируется к полке саморезами или соединением винт-гайка через предварительно просверленные в полке отверстия. После навешивания шкафчика на стену, надевают и закрепляют на выходном патрубке трубу воздуховода. Электрическую розетку желательно подвести и разместить в самом шкафчике. Провисание провода и другие неэстетические детали будет скрывать закрытая дверца.

Установка под шкафчиком

Данный способ очень похож на первый вариант. Только оборудование крепится книзу шкафа. Такое крепление применяют при сокращении расстояния от вытяжки до плиты для эффективного всасывания загрязненного воздуха. Подбираются приборы, которые будут легко смотреться в кухонном интерьере. При желании скрыть переднюю панель вытяжки, устанавливают декоративную фальш-панель из материала, аналогичного фасаду дверцы шкафчика.

Как крепить к стене

Находясь над плитой, мебель подвергается действию высоких температур и пара. Из-за этого может пострадать ее внешний вид, уменьшится срок эксплуатации. Поэтому над плитой часто образуется разрыв между элементами мебели. При отсутствии шкафчиков над варочной поверхностью, вытяжку можно монтировать на стену. Это простой и надежный способ.

Сначала определяется высота расположения электроприбора и по уровню проводится горизонталь. Теперь вытяжка прикладывается к стене на требуемой высоте и делаются метки под сверловку через отверстия ее задней панели. После разметки производится сверловка посадочных мест под дюбеля (минимальная глубина – 50 мм). Затем закручиваются верхние саморезы и вешается вытяжка. Если она расположена без отклонений и висит надежно, через отверстия панели вкручиваются нижние саморезы.

При отсутствии на задней панели мест для крепления, вытяжка устанавливается на специально изготовленную рамку из уголка. Сама рамка крепится к стене саморезами. При отсутствии возможности закрепить ее вплотную к стене (в этом месте проходит труба или другие коммуникации, стена с обшивкой), для крепления рамки применяют цанговые шпильки или длинные саморезы-шпильки (саморез с резьбой под гайку на другой стороне изделия).

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

  • кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

  • пластиковый воздуховод
  • обратный клапан со смещенной осью
  • тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Монтаж встроенной вытяжки

Кухня стандартной квартиры советской планировки редко превышает 12-15 м2. Места немного, поэтому, для того чтобы установить вытяжку, приходится отказываться от настенного шкафа над столешницей, или чаще всего коробку вытяжной системы, диффузор и систему приходится монтировать внутри мебели.

Более современные модели вытяжки для кухни изготавливают в виде прямоугольного бокса, размеры которого напрямую соотносятся с размерами газовой плиты.

Бокс оборудуется выдвижной кромкой воздухозаборника, позволяющей захватывать воздух по всей плоскости варочной поверхности. Монтаж боксовой вытяжки требует предварительной подготовки и полного переоборудования мебельного шкафчика, расположенного над плитой.

Установка купольной вытяжки

Одной из наиболее эффективных конструкций из всех существующих схем считается купольная или пирамидальная вытяжка. Воздухозаборник вытяжки представляет собой перевернутый купол или равнобокую пирамиду, на вершине которой крепится воздухоотводный канал или поворотное колено.

От формы купола и места расположения приемного отверстия воздуховода зависит, насколько эффективно и равномерно забирается горячий поток по всей кромке диффузора. При выполнении основных правил монтажа плиты воздух и пары поднимаются к воздухозаборнику вытяжки равномерным потоком.

В идеале купольный вариант вытяжки приходится делать в виде равносторонней пирамиды, а посадочное отверстие располагать строго по центру конструкции. Монтаж такой системы предполагает, что трубу нужно будет отодвигать от стены кухни, и тем самым усложнять крепление и вводить дополнительное переходное колено.

Монтаж купольной вытяжки выполняют как в виде самостоятельной надстройки, так и в виде встроенной в мебельный шкафчик пирамиды. В первом случае основание вытяжки крепится непосредственно к стене кухни с помощью опорной металлической рамки и консольного хомута или кронштейна.

Если над плитой и столешницей кухни уже установлены подвесные мебельные шкафчики, то монтаж купольной вытяжки можно существенно упростить, например, как на видео

Вытяжку можно оставить, как есть, только закрыть вытяжную трубу декоративной накладкой. Большинство хозяев предпочитают выполнять монтаж вытяжной системы с трубами и вентиляторами так, чтобы лицевую часть можно было закрыть декоративной панелью или коробком от снятого ранее мебельного шкафчика.

Монтаж наклонной вытяжки

Чаще всего передняя кромка купольной вытяжки находится на уровне головы взрослого человека. Даже если правильно выполнить монтаж воздухозаборника, все равно выступающая часть создает определенные неудобства для работающего у плиты.

Поэтому разработчики и производители предложили новую схему вытяжной системы с наклонным расположением плоскости воздухоприемника. С основными условиями и требованиями, предъявляемыми к монтажу необычной вытяжки, можно ознакомиться на видео

Процесс монтажа разделен на несколько этапов:

  • Устанавливается несущий каркас короба и поворотного колена;
  • Выполняется монтаж переходной деки воздухоприемника;
  • Крепится дефлектор воздухозаборника и защитная панель;
  • Выполняется монтаж труб – воздуховодов.

К сведению! Верхняя кромка защитной панели должна находиться в одной вертикальной плоскости с передним рядом газовых конфорок или нагревателей электроплиты.

Воздух поднимается от рабочей поверхности плиты, соприкасается с наклонной плоскостью деки и засасывается вентилятором через щель между декой и защитной панелью. По отзывам пользователей, вытяжки наклонной схемы практически не шумят в работе, они легко обслуживаются, чистятся и промываются для удаления следов загрязнений.

Установка хлопушки

В просторечии хлопушкой называют обратный клапан, без которого не обходится практически ни одна система вентиляции, в которой существует риск опрокидывания потока. Обычно все вытяжки для кухни или даже ванной комнаты при монтаже или капитальном ремонте вентиляции обязательно дооборудуются хлопушками.

Конструкция обратного клапана представляет собой пластиковую кольцевую или прямоугольную рамку, внутри которой установлены один или два пластиковых лепестка. Под действием воздушного потока лепестки отклоняются и пропускают воздух в нужном направлении. Если воздух меняет направление, то лепестки хлопушки ложатся на рамку и запирают поток.

Монтаж хлопушки может выполняться непосредственно на корпусе вытяжки, обязательно после фильтра, перед фланцем присоединения вытяжной трубы. Некоторые производители рекомендуют выполнять монтаж в месте подключения воздуховода к центральной вытяжной трубе или к выводу на улицу. Например, такая схема монтажа обеспечивает надежную работу системы естественной вентиляции, если вытяжка подключена к общей вентиляционной трубе с санузлом и ванной комнатой.

Для квартирной кухни чаще всего хлопушку ставят непосредственно на корпусе вытяжной системы. Перед монтажом клапанной коробки необходимо удостовериться в работоспособности лепестков и проверить положение стрелки на корпусе, обозначающей направление воздушного потока.

Установка приточного клапана

Система организации притока свежего воздуха крайне важна для исправной работы вытяжки кухни. Приточный клапан необходим для того, чтобы обеспечить полноценный приток свежего воздуха с улицы, а не из соседних жилых помещений, и тем более санузла или ванной комнаты.

По нормам и условиям СНиП 2.08.01-89 монтаж приточного клапана обязателен, если в помещении нет оконных фрамуг, форточек со щелевыми клапанными заборниками, или конструкция кухни не позволяет забирать воздух с улицы естественным притоком. После завершения монтажа вытяжки в помещении кухни, при включенном электровентиляторе, разрежение или падение давления в комнате не должно превышать 40 Па.

Обычный механический приточный клапан по устройству полностью совпадает с обратным горизонтальным клапанным механизмом, с той только разницей, что приток дооборудован сеткой и сборником конденсата. Чаще всего в качестве приточного клапана устанавливают вентилятор с клапанной решеткой.

Для монтажа приточника в стене кухни рядом с окном кольцевым алмазным сверлом пробивается отверстие диаметром, равным сечению клапана. Канал под монтаж клапанной трубы сверлят с уклоном в 4-5о для обеспечения стекания конденсата за пределы помещения кухни.

Монтаж корпуса вытяжки в готовый шкаф

Процесс монтажа или встраивания вытяжки, после того как на кухне был собран и навешен верхний ряд мебельных шкафов, всегда связан с риском не угадать с габаритами корпуса и размерами шкафчика. Если мебель заказывали без учета размеров и характеристик будущей вытяжки, перед тем как приступить к монтажу, выбранный шкаф снимают, удаляют тыльную стенку и днище, после чего выполняют обмер габаритов. Разница между шириной корпуса и расстоянием между стенками должна быть не более 3 мм.

Далее в верхней стенке шкафчика размечают отверстие под вытяжную трубу, контур вырезают электролобзиком или кольцевым сверлом.

Таким же способом из куска фанеры или ДСП вырезают внутреннюю переборку.

Шкафчик переворачивают кверху дном, вставляют корпус вытяжки и размечают линию, по которой необходимо выполнить монтаж внутренней полки.

Следующим этапом на шкафчик навешивают и регулируют дверь так, чтобы створка не мешала открываться нижнему лотку вытяжной системы. Остается выполнить монтаж хлопушки и вытяжной трубы, после чего шкаф с встроенной вытяжкой отправляется на прежнее место на стену кухни.

Сборка корпуса шкафа и вытяжки

Значительно проще и удобнее выполнить монтаж вытяжки еще на этапе сборки мебели и установки ее на кухне. Всегда есть возможность подогнать габариты навесного шкафа к размерам корпуса встраиваемой вытяжной системы.

В первую очередь по размерам корпуса вытяжки собираем обычный прямоугольный шкаф с одной внутренней полкой.

Полочку опускаем на выходное отверстие на корпусе и переносим разметку для сверловки отверстия под вывод трубы. Пластиковый переходник обрезаем по диаметру будущего вытяжного воздуховода.

С тыльной стороны корпуса вырезаем паз под прокладку электрической проводки.

Собираем мебельный шкафчик, далее идет монтаж корпуса вытяжки, его крепят обычными саморезами к плите ДСП. В верхней стенке вырезается отверстие под выход трубы.

После навешивания шкафа на стену кухни подходит черед монтажа воздуховода. Его можно собрать по-разному, но чаще всего используют плоские короба, которые легко спрятать на «крыше» мебельного ряда.

Встраиваемые

Встраиваемые вытяжки требуют соответствующей мебели, чаще всего – навесного ящика под размер устройства. Поэтому, скорее всего, старый шкаф придется демонтировать или просто видоизменить. Монтаж такого оборудование предполагает прикручивание задней панели к стене.

Встраиваемые вытяжки требуют соответствующей мебели, чаще всего – навесного ящика под размер устройства.

Для начала необходимо вырезать все необходимые отверстия, предварительно измерив вытяжку и диаметр вытяжной трубы. После чего просверлить углубления в стене для монтажа самого прибора, установить крепежные элементы и закрепить вытяжку.

Для начала необходимо вырезать все необходимые отверстия, предварительно измерив вытяжку и диаметр вытяжной трубы.

Если вытяжной прибор рекреационный, то это гораздо упрощает работу, поскольку нет необходимости вырезать отверстие для вентиляционной трубы и думать, как все присоединять.

Если вытяжной прибор рекреационный, то это гораздо упрощает работу, поскольку нет необходимости вырезать отверстие для вентиляционной трубы и думать, как все присоединять.

Стоит позаботиться о том, чтобы выдвижная каретка могла свободно выезжать без препятствий.

Подвесные

Такие конструкции можно разместить на стене, в навесном шкафу либо на потолке. Сначала необходимо наметить места для необходимых креплений.

Такие конструкции можно разместить на стене, в навесном шкафу либо на потолке.

Главное, чтобы не стене или потолке не было трещин и других неровностей. Далее для монтажа требуется просверлить на поверхности отверстия, прикрутить крепежные изделия и закрепить вытяжку. В основном, крепежные детали идут в комплекте с устройством.

Главное, чтобы не стене или потолке не было трещин и других неровностей.

При присоединении вентиляционной трубы к самому устройству следует убедиться в герметичности всех швов.

Важно! Вытяжка должна висеть ровно, параллельно потолку. Это необходимо проверить с помощью уровня.

Угловые

Такие устройства крепятся на 2 стороны стены. Потолок при этом задействован тоже для вентиляционного рукава. Установка занимает минимум времени.

Такие устройства крепятся на 2 стороны стены.

Необходимо сделать разметку на всех сторонах поверхностей. Просверлить отверстия, прикрепить дюбели и повесить вытяжку. В конце закрепить оставшиеся элементы саморезами.

Необходимо сделать разметку на всех сторонах поверхностей.

Главное – удостовериться в герметичности соединений устройства с гофрированным рукавом.

Главное – удостовериться в герметичности соединений устройства с гофрированным рукавом.

Островные

Островные отнимают много времени и сил при установке, поскольку крепятся такие приборы к потолку. Сложность заключается не столько в креплении, сколько в проведении кабеля питания и расположения розетки. В основном, провода проходят под потолком и стеной.

Островные отнимают много времени и сил при установке, поскольку крепятся такие приборы к потолку.

Совет. Монтаж островной вытяжки лучше доверить специалисту, который профессионально выполнит работу в кратчайшие сроки.

Антивозвратный механизм


Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

  • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
  • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
  • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
  • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Крепление на стену без шкафа

    • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
    • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
    • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.


Крепление вытяжки рядом с газовой трубой

    • Установка вытяжки на кухне – видео-инструкция:

  • И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
  • Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Крепление к стене навесной или купольной модели

По внешнему виду вытяжки над плитой навесной и купольной моделей весьма различны между собой, но, при этом,  они обе должны крепиться к поверхности стены. Для этого, их задний корпус имеет четыре отверстия: по два с каждой стороны. Кроме того, производители снабжают свои изделия схемами установки, монтажными инструкциями и шаблонами, с отметками мест для крепежа.

Всё, что Вам потребуется, это приставить промышленный шаблон к стенке и сделать отметины (в случае отсутствия шаблона, надо произвести замер расстояния между отверстиями и, потом,  перенести на стенку).

Затем всё гораздо проще: надо взять дрель и сделать отверстия. Вставить в них пластиковые заглушки и навесить вытяжку на дюбель — гвозди, проверив уровень горизонтальности установленной системы.

Данный вариант особенно подходит при наличии идеально ровной стенки, когда ничто не мешает. Но, зачастую рядом со стеной проходит газовая труба, не позволяющая повесить вытяжку вплотную со стеной.

Возьмите на заметку! Если такое происходит, то прибейте к стенке бруски из дерева. Затем, к ним, крепите вытяжную систему. Но, не забывайте, что со временем эти бруски будут покрываться слоем копоти и жира.

Имеется ещё и второй способ, как установить вытяжку на кухне своими руками за трубами. Для этого надо воспользоваться шуруп – шпильками (или шпильками сантехническими).

Как крепятся такие шпильки? Они имеют нарезку для вкручивания в стенку. Их использование позволит закрепить вытяжку для кухни,  отдалив её от стены (при этом, шпильки выпускаются различных размеров, а все гайки сделаны под биту, либо восьмигранный ключ).

На какой высоте от плиты устанавливается вытяжка?

Высота вытяжки над электрической плитой – не меньше 70 см. Над газовой панелью аппарат можно устанавливать на расстоянии не меньше 80 см.

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Заземление и зануление

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности. Ведь бывают случаи, когда прибор может ударить током при простом прикосновении, даже если на нем нет влаги. Поэтому во время монтажа кухонной вытяжки следует выполнить заземление для корректной дальнейшей работы устройства. Такой провод зачастую желтого цвета с зеленой полоской. Если под прибор устанавливается специальная евророзетка, то в таком случае заземление можно не делать.

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности.

О занулении также не стоит забывать. Нулевой провод необходимо подсоединить к глухой нейтрали. На щите со счетчиками находится скрытая труба в стене, из которой могут выходить провода. Именно в это место следует присоединять провод зануления.

О занулении также не стоит забывать.

Совет. Не стоит делать зануление к трубам или батареям.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Источники

  • https://diz-kitchen.ru/%F0%9F%A4%A6%E2%80%8D%E2%99%82remont/ustanovka-vytyazhki-na-kuxne-svoimi-rukami.html
  • https://mr-build.ru/newteplo/montaz-ventilacii-na-kuhne.html
  • https://mebel-expert.info/vytyazhka-na-kuhne/
  • https://stroychik.ru/kuhnya/ustanovka-vytyazhki
  • https://domikelectrica.ru/10-oshibok-pri-podklyuchenii-kuxonnoj-vytyazhki/
  • https://2proraba.com/interer/kuxnya/ustanovka-vytyazhki-na-kuxne. html
  • https://www.dizainvfoto.ru/interer/kuxnya/kak-ustanovit-vytyazhku-na-kuxne-osobennosti-pravila-nyuansy.html
  • https://remboo.ru/inzhenernye-seti/ventilyatsiya/ustanovka-vyityazhki-na-kuhne-svoimi-rukami.html
  • https://AeroClima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami/
  • https://ventilation-conditioning.ru/montazh/ustanovka-vytyazhki-na-kukhne.html

Как установить вытяжку на кухне

Если принято решение приобрести кухонную вытяжку, и вы определились с типом и даже моделью, то вполне логично перед ними встает вопрос об ее установке на предназначенное ей место.

Самый простой выход – обратиться в соответствующую сервисную службу, оказывающую подобные услуги и получить профессиональную помощь в установке.

А можно ли выполнить эту операцию самостоятельно?

Процесс монтажа вытяжки для кухни не так сложен и вполне выполним любым домашним мастером, имеющим базовые навыки обращения с инструментом, бытовой техникой, электроприборами.

Безусловно, установка потребует соблюдения определенных технологических нюансов, но их также не назовешь чрезмерно сложными и трудноисполнимыми.

Как правильно установить вытяжку на кухне?

Подготовительные мероприятия

По большому счету, подготовка к установке должна начинаться до приобретения самой кухонной вытяжки. Еще до похода в магазин нужно оценить возможности ее размещения, эксплуатационные характеристики, предельные габариты, соответствующие размерам кухни и установленной в ней мебели.

Следует сразу продумать вопрос, будет ли вытяжка проточной, или придется ограничиться только лишь вытяжкой для кухни без воздуховода. Учитывается наличие точки подключения к электросети, высота расположения и некоторые другие параметры. Теперь об этом – несколько подробней.

  • При выборе вытяжки обязательно следует учесть ее производительность, так как от этой величины могут зависеть и ее габариты.

Действующие нормы требуют, от приборов такого класса, десятикратного обмена воздуха в течение часа. Объем кухонного помещения в кубометрах вычислить несложно – произведением длины, ширины и высоты. Осталось лишь умножить на 10, и это будет минимальной требуемой производительностью.

Для создания определенного резерва – на возможные засоры фильтров, воздуховодов, изменение давления в вентиляционной шахте и т.п., лучше объем кухни умножить не на 10, а на 12÷13.

  • Обязательно оценивается место будущего размещения.

Во-первых, установке не должна мешать подвешенная кухонная мебель – ниша для прибора должна иметь соответствующие размеры по ширине.

Во-вторых, при слишком низких потолках не всегда уместно приобретение вытяжки каминного, купольного типа.

В-третьих, сам прибор имеет немалый вес, и сможет быть надежно установлен на стену достаточно прочную и не имеющую значительных дефектов.

Кроме того, порой установке кухонной вытяжки может помешать проходящая магистральная газовая труба – придется продумывать вопрос об изготовлении соответствующих кронштейнов, так, чтобы между стеной и вытяжкой было какое-то расстояние.

  • При определении конкретного места крепления обязательно принимается во внимание расстояние от плиты, варочной поверхности, до нижней решетки вытяжки.

Из соображений пожарной безопасности оно должно быть не менее 70 см для газовых и 60 см – для электрических.

Для индукционных плит наименьшее расстояние соответствует высоте в 65 см.

Наверное, нелишним будет взять в расчет и рост человека, чаще всего занимающегося приготовлением пищи – чтобы вытяжка не стала ему помехой и обеспечивала максимальное удобство в работе.

Однако, слишком поднимать прибор над плитой тоже нельзя – резко снизится эффективность отвода или очистки воздуха.

  • Следует заранее предусмотреть розетку для подключения вытяжки к электросети.

Использовать удлинители в условиях кухни нельзя – придется ограничиться длиной штатного кабеля. Вытяжка работает всегда в атмосфере повышенной влажности, т.е. требования к электробезопасности здесь – повышенные.

Подключать прибор следует к розетке с заземляющим контактом.

В старых многоэтажных домах контур заземления не предусматривался – в этом случае необходимо проконсультироваться с квалифицированным электриком, можно ли проложить заземляющую шину в квартиру. А вот использовать в качестве «земли» трубы отопления, водо- или газоснабжения – категорически запрещено.

  • Вытяжки не относятся к чрезвычайно энергоёмким приборам, поэтому чаще всего не потребуют установки дополнительного автомата, хотя иногда это может быть и нелишним.

Для обеспечения полной безопасности рекомендуют подключать аппарат через защитное устройство – УЗО.

  • Если планируется установка вытяжки с воздуховодами, сразу рассчитывается их потребное количество, приобретаются необходимые переходники, отводы, специальные вентиляционные решетки, при необходимости – монтажные детали и герметизирующие составы.

Что потребуется для работы

Если после учета всех рекомендаций приобретена вытяжка и полный набор всех необходимых комплектующих, можно переходить к непосредственной установке прибора.

Набор инструментов и материалов, требующийся для этого, невелик:

  • Рулетка или складной метр – для проведения замеров.
  • Строительный уровень, угольник – для точного позиционирования вытяжки по горизонтали и вертикали.
  • Перфоратор или дрель с ударной функцией – для крепления к капитальной стене. В случае, когда стены деревянные или из материалов на основе древесины, достаточно будет шуруповерта.
  • Отвертки.
  • Чтобы установить встраиваемую вытяжку, может потребоваться лобзик.
  • Подключение вытяжки к воздуховоду и к вентиляционной шахте бывает сопряжено с необходимостью их резки – может понадобиться ножовка по металлу или «болгарка».
  • Силиконовый герметик для уплотнения стыков воздуховодов (при необходимости).
  • Крепежные детали – в зависимости от стенового материала. Они могут входить в комплект вытяжки, но очень часто не соответствуют конкретным условиям установки.

Прежде чем приступить к монтажу кухонной вытяжки, нелишним будет ещё раз проконтролировать её работоспособность. Понятно, что это уже наверняка проделано в магазине, но проверить не помешает – еще есть возможность, в случае чего, вернуть не работающий каким-либо причинам прибор продавцу.

Если все готово, можно переходить к процессу установки.

Правила установки

Единой инструкции по установке кухонных вытяжек не существует, так как они могут существенно различаться по своей конструкции, методу подвески, расположению крепежных отверстий или зацепов и т.п. Тем не менее стоит рассмотреть единый алгоритм работы и некоторые нюансы монтажа.

Для моделей без воздуховода

Прежде всего на стене намечается осевая вертикальная линия, проходящая через центр варочной поверхности. Все дальнейшие замеры проводятся от нее – это позволит правильно центрировать вытяжку в нужном месте.

  • С учетом планируемой высоты расположения вытяжки намечается горизонтальная линия ее нижнего среза. Для точной разметки не обойтись без строительного уровня.
  • Размечаются центры отверстий для дюбелей. Некоторые вытяжки имеют в комплекте специальный шаблон для точной разметки – его достаточно приложить к проведенным линиям и наметить отверстия.
  • Перфоратором высверливаются отверстия, забиваются дюбель-пробки.

Недопустимо применять крепеж меньшего диаметра или длины, чем тот, который рекомендован производителем.

В ряде случаев, применительно к конкретной стене, может потребоваться использование анкеров.

  • Крепятся штатные детали подвески вытяжки – кронштейны, зацепы и т.п. Некоторые модели могут подвешиваться непосредственно на выступающие за уровень стены крепежные элементы со шляпками.
  • Вытяжка устанавливается на штатное место, проверяется надежность крепления.

По сути, установка вытяжки для кухни закончена – можно включать аппарат в розетку и проверять его работоспособность.

Как установить вытяжку в шкаф

В этом случае работы будет больше. Возможны несколько вариантов, каждый из которых имеет свои характерные особенности:

  • Штатный шкаф, подходящий к конкретной модели вытяжки, с уже вырезанными посадочным местом для нее и отверстиями для прохода воздуховода.

Вариант самый простой – все уже предусмотрено производителем, и вопрос лишь в том, как правильно позиционировать и установить шкаф с вытяжкой на стене относительно высоты и расположения над плитой.

Опять на помощь придут опорные вертикальная и горизонтальная линии для разметки отверстий под крепежные детали.

  • Второй вариант, когда наличие столярных навыков и необходимых материалов делают возможным самостоятельное изготовление шкафа.

При моделировании такого изделия учитывается способ крепления конкретной модели вытяжки. Она может крепиться – к внутренней полке, но бывает и к стене, так что придется или обходиться без задней стенки, или же делать в ней соответствующий вырез.

Обязательное условие – визуальный контроль и свободный доступ к элементам управления, беспрепятственное выдвижение телескопической панели – при ее наличии.

В верхней части шкафчика прорезается отверстие соответствующей конфигурации: для выхода патрубка – для вытяжек циркуляционного действия, или воздуховода.

  • Третий случай – переделка уже имеющегося навешенного шкафа под размещение в нем вытяжки.

Зачастую – это даже самый сложный вариант: приходится менять расположение полок, вырезать в них соответствующие посадочные ниши, предусматривать закрытие дверок с тем расчетом, чтобы не закрывалась панель управления и выдвижной козырек, выпиливать отверстия для расположения деталей воздуховода.

И все это необходимо проделать так, чтобы не снизилась общая прочность конструкции шкафа.

Особенности монтажа купольных вытяжек

Главная особенность в этом случае – само крепление купольной части.

Она, при небольших размерах, может иногда присоединяться к самой вытяжке – моторной и фильтрующей ее части, но чаще всего имеет, кроме того, собственную систему крепления – или непосредственно к стене, или с использованием подвесных деталей, кронштейнов или зацепов.

Безусловно, разметка под отверстия в этом случае займет больше времени и потребует максимальной внимательности и аккуратности – на значительных расстояниях гораздо легче совершить ошибку.

Удобно, если в комплекте вытяжки будет разметочный шаблон. Впрочем, если это не предусмотрено, несложно изготовить его и самостоятельно на листе плотной бумаги, исходя из чертежа-схемы в инструкции по установке данной модели. Будет возможность тщательно проверить его правильность, и ошибка при сверлении отверстий тогда будет исключена.

Купольная часть нередко имеет телескопический воздуховод. После установки вытяжки его фиксируют в требуемом положении.

Монтаж устройств проточного действия

Сам по себе монтаж основного блока вытяжки ничем не отличается от описанного выше – практически все модели способны работать в обоих режимах. Разница лишь в необходимости правильной сборки воздуховодов и в том как подключить вытяжку к вентиляции.

  • Самый простой вариант – с применением алюминиевой гофро-трубы. Она подбирается с таким расчетом, чтобы ее диаметр соответствовал диаметру патрубков вытяжки и вентиляционной решетки или обратного клапана.

Как установить гофру на вытяжку?

Конец трубы растягивается, надевается до упора на патрубок вытяжки и плотно фиксируется хомутом. Если аппарат встроен в шкаф, то гофра аккуратно протягивается через заранее проделанные отверстия нужного диаметра.

Затем труба растягивается полностью, чтобы свести до минимума ее внутреннюю неровность, и укладывается до вентиляционного отверстия. Там она обрезается в нужный размер и крепится к патрубку точно так же, как и на противоположном конце.

Оставлять гофру гармошкой не следует – это снизит проводимость внутреннего канала и может привести к появлению шумов.

В ряде случаев может потребоваться переход на прямоугольное сечение – это выполняется с помощью специальных переходников. Иногда срез гофры можно изогнуть вручную под прямоугольник, но тогда не удастся воспользоваться хомутом, и надежность соединения можно будет обеспечить только силиконовым герметиком.

  • Использование полимерных или металлических воздуховодов. Их монтаж, при продуманной заранее схеме, абсолютно несложен и интуитивно понятен – требуется лишь необходимое количество фасонных элементов: переходников с «круга» на «прямоугольник» или обратно, поворотов под нужным углом. Есть, однако, и свои нюансы.

Так, при варьировании формы сечения можно запросто ошибиться с его площадью. Если в сторону увеличения – нестрашно, но заужение канала просто недопустимо.

Еще одна особенность – герметизация стыков

Хорошо, если сопрягаемые детали имеют выверенную подгонку и штатное уплотнение (манжету), и при сборке дают надежное соединение. Если нет, то придется все стыки перед сборкой промазать силиконовым герметиком, а затем, после его застывания, убрать вышедшие наружу излишки.

Это в особенности касается металлических воздуховодов – при неплотном соединении могут появиться ненужные вибрации и неприятный шум.

При проектировании системы воздуховода обязательно учитывается, что превышение ее длины (более, чем 3 м) негативно скажется на производительности вытяжки, существенно снизит ее КПД. Количество поворотов также строго ограничивается – не более трех, угол при этом должен быть ≥ 90°.

Любой лишний поворот – это потеря порядка 10% производительности. Игнорирование этих требований может привести к перегрузке электропривода с быстрым выходом его из строя, к повышенной шумности при работе вытяжки.

  • И еще один важный момент.

В принципе, необязательное, но настоятельно рекомендуемое для установки устройство – это обратный клапан, защищающий помещение от обратной тяги, не допускающий проникновения воздуха с улицы или, ещё хуже – из вентиляционной шахты.

Наиболее удачный вариант – специальная вентиляционная решетка со встроенным клапаном-хлопушкой. Она заранее устанавливается в вентиляционное окно, герметизируется по краям соответствующим образом.

Конструкция бывает с внешним или внутренним расположением клапанного блока, но всегда есть обычный патрубок стандартизированного диаметра, к которому и подключается воздуховод. Некоторые клапаны электромеханического действия потребуют дополнительной электрической коммутации с вытяжкой.

Если все проделано правильно и в полном объеме, остается только произвести подключение вытяжки к источнику электропитания и провести пробный запуск.

Установка и монтаж вытяжки на кухне своими руками

На чтение 6 мин. Просмотров 2 Опубликовано Обновлено

Без установленной вытяжки представить себе современную кухню довольно затруднительно. В помещении этот прибор обеспечивает эффективный отвод различных запахов, продуктов сгорания, а также испарений.

Рынок бытовой техники сейчас представлен широким разнообразием типов и видов такой техники, так что подобрать для себя оптимальный вариант сможет каждый. После приобретения техники возникает проблема, связанная с тем, как осуществляется монтаж вытяжки. Провести такую работу можно двумя способами – вызвать мастера или обойтись своими руками. Что и как делать во втором случае – попробуем разобраться.

Существующие типы вытяжек

Режимы работы вытяжек

Перед тем, как приступать к рассмотрению процесса монтажа кухонной вытяжки своими руками, следует разобраться с тем, какие типы такого бытового прибора существуют, так как от этого во многом зависит сам процесс его установки.

Все современные модели вытяжек условно делятся на три основных типа:

  • плоские;
  • встраиваемые;
  • купольные.

Первый вариант — это конструкция подвесного типа, что в большинстве случаев монтируется прямо над кухонной плитой. Практически каждая такая модель способна функционировать в режиме рециркуляции, также оснащена специальными фильтрующими элементами, улавливающими жир, содержащийся в воздушной смеси на кухне. Подобные модели оборудования подходят для применения на кухнях, где отсутствуют вентиляционные отверстия.

Следует отметить, что установка вытяжки на кухне подобного типа осуществляется прямо на стену, поэтому важно наперед приготовить надежные дюбеля. Если же стена гипсокартонная, то единственным выходом будет установка на противоположной стороне плиты деревянной балки.

Встраиваемые модели в основном используются на компактных кухнях, где требуется экономия пространства. Такой прибор устанавливается прямо внутрь шкафчика, как и предыдущий вариант, может функционировать при отсутствии подключения к системе вентиляции вместе с жироулавливающим фильтром. Некоторые модели комплектуются специальной панелью, которая, выдвигаясь, увеличивает размеры поверхности, осуществляющей забор воздуха.

Бытует мнение, что встраиваемые модели имеют высокую стоимость, но это не так – зачастую их цена практически не отличается от остальных моделей.

Последний вариант – купольные – получили свое название благодаря форме. Модели такого типа являются наиболее дорогостоящими, но вместе с тем и самыми подходящими для помещений с современным дизайном интерьера. Обрамление корпуса таких приборов бывает металлическим, стеклянным или из натуральной древесины, благодаря чему можно найти вытяжки любых стилевых решений.

Инструменты для выполнения работ

Прежде как установить вытяжку своими руками, потребуется приготовить для проведения работ некоторые инструменты. Среди них:

  • дрель для проделывания отверстий в стене, в случае слишком прочной конструкции может потребоваться перфоратор;
  • шуруповерт для установки крепежных приспособлений;
  • моток с рулеткой для измерений;
  • уровень для точности установки прибора.

Методы установки кухонной вытяжки

Как уже отмечалось, схема монтажа вытяжки в кухне напрямую зависит от разновидности такого устройства. Давайте разберемся, как можно установить кухонную вытяжку..

Установка внутрь шкафчика

Вытяжка в шкафчике

Монтаж вытяжки на кухне подобным способом подразумевает наличие отдельного шкафчика для воздухоочистного устройства. Главная особенность этого мебельного элемента – в нем отсутствует дно, а сам прибор крепиться прямо к средней полке.

Расстояние между нижней частью шкафчика и полкой зависит от высоты вытяжки.

Если предусматривается подключение прибора к вентиляционной системе, то в полке и крышке шкафчика проделываются отверстия для воздуховода.

На плоскости, прикрепляемой к полке, располагается 4 отверстия. В них можно закрутить обычные саморезы или сделать сквозные отверстия – выбор определяется типом крепежа вытяжки.

Следующий этап – габариты шкафчика. Если в нем используются нерегулируемые приспособления, то все параметры важно измерять с точностью до миллиметра. Если же применяются универсальные крепления, что можно поставить на металлическую полосу на стене, то при измерениях допустима незначительная погрешность.

Установив шкафчик на стену и к нему кухонную вытяжку, а в случае необходимости еще и подключив его к воздуховоду, прибор будет готов к работе. Установка кухонной вытяжки таким способом позволяет скрыть все лишние детали за дверцами мебели. Если вытяжка поддерживает функционирование в режиме рециркуляции, то также не нужно будет протягивать гофру. В таком случае прибор станет полностью незаметным.

Монтаж под шкафчик

Вытяжка для установки под шкафчик

Установка кухонной вытяжки таким способом подразумевает крепление его к нижней части мебельного элемента.

Если требуется прокладка воздуховода, необходимо наперед сделать круглые отверстия для него. Шкафчик своими руками монтируется на стену таким же способом, как и в предыдущем варианте.

Для скрытия панели вытяжки используется такой же материал, как и фасад мебели. Установить его нужно как фальш-панель – на специальный клей или двухсторонний скотч.

Установить вытяжку на кухне таким способом можно в том случае, если это минимизированная модель, которая будет легко смотреться в интерьере помещения. Обычно используются подобные типы приборов на кухнях, где редко проводиться обильная готовка, а обычно используется только одна конфорка плиты.

Установка на стену

Установка прибора на стену

Подобный способ установки воздухоочистного устройства своими руками является самым простым и вместе с тем надежным.

В первую очередь измеряется расстояние между поверхностью плиты и вытяжкой. Обычно минимальный показатель такого параметра составляется 55 см, а максимальный – примерно 80 см. В противном случае эффективность всасывания прибор значительно снизиться. Верхний порог такого показателя применим для случаев, когда на кухне используется газовая плита, нижний – для электрических.

После измерения подходящего расстояния вытяжка прикладывается к отметке и на стене делаются 4 метки для крепления устройства. Далее, убрав вытяжку, в стене проделываются отверстия под выбранные дюбеля. Закрутив верхние крепежные элементы, на них устанавливается вытяжка. Если она висит надежно, не снимая прибор вкручиваются два нижних самореза.

Обычно подробная схема установки вытяжки любым способом есть в инструкции к прибору. Если же она отсутствует – нет никаких проблем, ведь все необходимые схемы легко можно найти в сети.

Некоторые нюансы монтажа

В случае с использованием воздуховода необходимо проследить, чтобы его диаметр был больше диаметра выходного отверстия прибора. Если же будет наоборот, двигатель устройства может подвергаться повышенным нагрузкам, снизиться эффективность выполняемой им работы, в процессе этого повысится уровень шума.

При прокладке воздуховода своими руками важно помнить, что он не должен быть очень длинным и слишком изогнутым. К примеру, поворот гофры на 90 градусов приводит к уменьшению выполняемой работы устройства на 10%. В случае же наличия изгибов, которые образовывают угол больше 90 градусов, двигатель во время своей работы будет часто перегружаться.

Перед монтажом вытяжки рекомендуется установить всю необходимую мебель или же сделать ее разметку. Это даст возможность определить подходящее расположение розетки и воздуховода. Обычно вытяжки комплектуются короткими шнурами, вследствие чего розетку не стоит располагать далеко от прибора. Также не должно быть никаких передавливаний шнура, его провисаний или расположения в непосредственной близости к плите.

Таким образом, установка своими руками того или иного типа вытяжки на кухню не подразумевает ничего сложного.  Теперь каждый, кто раньше даже не сталкивался с такой проблемой, сможет проделать подобную работу самостоятельно, не прибегая к услугам мастера и не тратя на это лишние материальные средства.

Встроенная кухонная вытяжка: установка своими руками

Ежегодно количество кухонных электроприборов растет. Одни экономят время, беря на себя часть наших обязанностей, другие делают жизнь комфортнее – очищают воздух, удаляют пар, неприятный запах, гарь и жир. К таким приспособлениям относятся кухонные вытяжки.

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Это оборудование необходимо тем, кому надоело постоянно проветривать помещение, отмывать кухонные фасады, стены от жира, оседающего на них. Если вы из числа таких людей, то без вытяжки вам не обойтись. В помощь вам будут многочисленные магазины бытовой техники, где без проблем можно выбрать модель, подходящую по габаритам, мощности и цене.

Это далеко не все критерии, на которые нужно опираться, делая свой выбор. Важную роль играют особенности использования, типы, их форма, практичность и производительность, а также внешний дизайн.

Множество устройств имеют стильный дизайн или прячутся в подвесную мебель

Виды вытяжек и их конструктивные особенности

Разнообразие устройств для кухни, фильтрующих воздух

Перед покупкой оборудования следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели. По типу расположения кухонной зоны, вытяжки подразделяются на несколько видов.

  1. Плоская. Обладает небольшим размером, не требует монтажа воздуховода. В нее встроены фильтры, через которые проходит загрязненный воздух. Неудобство в том, что их периодически нужно менять. Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

    Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места

  2. Купольная. Оборудование этой группы, подсоединяется к вентиляции, имеет высокую производительность. Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских. Поэтому их используют в просторных помещениях, где есть необходимость фильтрации большого потока воздуха из кухни. Очищают от запаха в дальних уголках помещения.

    Купольная или каминная вытяжка имеет хорошую аэродинамику, работает практически бесшумно, но стоит дороже

  3. Встроенная. Самый широко применяемый вид. Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера. Еще один плюс в том, что установка встраиваемой вытяжки в шкаф гарнитура, легко осуществляется самостоятельно и вызывать платного мастера нет нужды.

    Вытяжка встраиваемая является самым оптимальными решением для небольших помещений

Какой вид вытяжки применить зависит от размера вашей кухни. Если кухня маленькая, то мощности плоской вытяжки, будет вполне достаточно. Встроенные модели хороши в типовых хрущевках. Экономят пространство, так как воздуховод и сам каркас аккуратно помещается в шкаф.  На кухне, где позволяет пространство, есть отдельно стоящий остров, там идеально впишется каминная или купольная вытяжка.

Схема работы кухонных вытяжек

Размеры встроенной вытяжки

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа.

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

  • для электрической плиты – от 65 см до 70см будет оптимально;
  • для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Правильный монтаж кухонной вытяжки

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

  1. Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.

    Пластиковый воздуховод для подключения к вытяжке

  2. Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.

    Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Конструкцию из плоских прямоугольных труб можно спрятать в натяжной потолок, почти не отняв высоты у помещения

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий – электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

Работа с нижней полкой шкафа

Подготовка кухонного шкафа к монтажу встраиваемой вытяжки

При установке встроенной вытяжки в шкаф, можно пойти несколькими путями.

  • Заказать кухонный шкаф, уже без дна. Для вывода воздуховода нужно будет в средней полке и верхушке сделать соответствующие отверстия под него.
  • Сделать шкаф под вытяжку своими руками, опираясь на размеры.
  • Переделать уже имеющийся объект мебели, предварительно удалить дно или вырезать отверстие, по имеющимся размерам.

Разбирать шкаф не требуется. Нужно снять его со стены, отсоединить дверцы. Удобнее будет производить свои действия на полу. «Расшейте» заднюю стенку, открутите боковые крепления, тогда нижняя полка легко отойдет сама.

Когда вырезаете место под вытяжку, произвести это необходимо так, чтобы корпус устройства подходил плотно к передней стенке, а не наоборот. Место, где будете резать, отметьте маркером, просверлите отверстия в углах наметки, а затем прорезайте.

Трансформация средней части шкафа

В полках шкафчика придётся выпилить отверстия для пропуска воздуховода

Чаще всего вытяжка крепится к средней полке. Поэтому в ней тоже нужно сделать вырез под воздуховод. Отмечаем место распила карандашом, если оно круглое, сверлим отверстие диаметром 10 мм, для входа пилки и прорезаем по метке.

Затем необходимо наметить места крепления устройства к средней части. Полку приложить к корпусу устройства, острым предметом сделать насечку в месте будущего расположения саморезов.

Пример крепления вытяжки к стене

Для закрепления полки к боковинам, используют пластиковые уголки. Сначала четыре уголка крепим к полке, регулируем ее положение, положив ящик на пол.

Вывод шнура питания над вытяжкой, а также организация отверстия под гофрированную трубу

Встраиваем вытяжку в шкаф и монтируем воздуховод

Потолочный вариант установки вентиляции

Предпоследним этапом работ будет соединение всех частей. Шкаф со средней частью и закрепленной на ней вытяжкой, вешается на место. Не нужно забывать, что выдвижная часть оборудования должна свободно перемещаться взад и вперед. В этой части расположен фильтр, улавливающий жир. Он начинает работать, когда подвижная часть расположена над плитой.

Установка воздуховода на верхней части шкафа

Последний этап – монтаж воздуховода. Он вводится через верх шкафа, в пропиленное заранее отверстие, соединяется с устройством. Стыки обязательно промазываются клеем, закрепляются хомутами. Еще важно сохранить возможность отсоединения частей, для чистки системы от грязи.

Затем подключается воздуховод к вентиляции. Для крепления используются специальные решетки. Вытяжка – это электроприбор, вблизи должна быть расположена розетка с заземлением.

Подсоединение воздуховода к вентиляционному каналу

Работа совсем несложная, если учесть описанные выше моменты. Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

Пример крепления вытяжки в шкаф над варочной поверхностью

Видео: Установка встраиваемой вытяжки

Установка вытяжки — все, что вам нужно знать

Ваша кухня — уникальное место в вашем доме. Ни одна другая комната, кроме ванной комнаты, не подвержена таким резким колебаниям влажности и температуры.

Вы можете подумать, что влажность на кухне — это нормально, и это так, но ее нужно контролировать. Если влага не выходит из кухни, это может вызвать плесень и целый ряд других проблем.

Лучший способ контролировать влажность воздуха и водяной пар — это установка вытяжного устройства.

Вы, конечно, можете просто открыть окно, но это не всегда практично. Если на улице очень холодно, а на кухне тепло и красиво, возможно, вам будет больно открывать окно.

Безусловно, открытое окно в летние месяцы — хорошее дополнение к любой горячей кухне. Однако лучший и наиболее полный способ удалить влагу из воздуха на кухне — это установить вытяжку.

Вытяжка может удалять водяной пар и влажный воздух и заменять его свежим чистым воздухом.Если вы никогда раньше не устанавливали вытяжку, вам повезло, потому что эта статья — об установке вытяжки!

Кто может установить вытяжку?

Установить вытяжку может каждый, кто хорошо разбирается в технике «сделай сам». Вам понадобятся базовые электрические навыки и умение обращаться с дрелью.

Если вам неудобно устанавливать вытяжку, не делайте этого. Помните, вытяжка становится неотъемлемой частью вашей кухни. Если вы не установите его правильно (например, он шаткий), вам и вашему партнеру придется смириться с этим.

Итак, если вы не уверены, что сможете установить вытяжку, обратитесь к профессионалу. Если вы уверены, что у вас есть навыки самостоятельной установки вытяжки, читайте дальше, дорогой читатель.

Перед установкой

Мы понимаем, что не все вытяжки одинаковы, и нам практически невозможно угадать, какую вытяжку вы планируете правильно установить в своем доме.

Итак, в этой статье мы поговорим о вытяжке в стиле дымохода.Это одна из самых распространенных вытяжек на рынке, поэтому велика вероятность, что вы установите именно ее на кухне.

Для вытяжки этого типа нам нужно просверлить большое отверстие в стене дома. Первым делом необходимо проверить внешнюю стену и убедиться, что ей ничего не мешает.

В некоторых домах газопровод идет вверх по стене за пределами участка. В этом случае зарегистрированный инженер Gas Safe должен будет перевезти его за вас.

Вам также нужно будет пробежать по внутренней стене, чтобы узнать, есть ли там трубы, кабели или стойки. Для этого можно использовать специально разработанный детектор.

Это действительно быстро, и использование детектора намного лучше, чем поиск их массивным сверлом, которым вы скоро будете пользоваться!

Разметка — самый важный шаг в любом проекте DIY!

Теперь нам нужно отметить положение нашей новой вытяжки. К счастью, есть минимальная и максимальная высота, чтобы облегчить задачу:

Для газовой плиты минимальная высота вытяжки составляет 650 мм (65 см) от поверхности варочной панели. Максимальный — 800 мм (80 см).

Для электромобиля минимальный размер составляет 550 мм (55 см), а максимальный — также 800 мм (80 см).

Используя эти правила, теперь вы можете определить, где вы хотите разместить вытяжку на стене. Однако хорошее правило заключается в том, что дымоход вытяжки должен доходить до потолка вашей кухни.

В большинстве вытяжек должно быть достаточно места для секции дымохода, и они должны находиться в пределах минимального и максимального диапазона высоты.

Теперь вам нужно отметить стену по обе стороны от плиты, чтобы установить правильную высоту вытяжки.Карандашом измерьте размер столешницы. Ваша столешница должна быть ровной. Если это не так, воспользуйтесь прокладкой, чтобы приподнять один конец уровня, пока не получите ровную поверхность.

Затем с помощью рулетки и спиртового уровня сделайте отметки на желаемой высоте. Затем соедините эти отметки вместе. Итак, вот высота вытяжки. Теперь нам нужно убедиться, что вытяжка находится в центре плиты.

Для этого измерьте вашу плиту (ширину) и половину этого числа. Затем поместите рулетку на стене между отметками и сделайте небольшую отметку.Затем, снова используя спиртовой уровень на столешнице, определите эту отметку, убедившись, что она ровная и вертикальная.

Пока мы размечаем, измерьте также ширину капюшона и разделите ее на два. Сделайте небольшую отметку на капюшоне (сзади), чтобы найти его центр. Это поможет мгновенно выстроить все в линию.

Измерение, измерение и отметка точек крепления

Когда дело доходит до маркировки точек крепления вытяжки, каждый производитель использует свой собственный метод и разрабатывает собственные крепления и кронштейны.Это означает, что, к сожалению, мы не можем помочь вам в этом.

Однако мы можем сказать вам о важности измерения, проверки, повторного измерения и чтения инструкций.

Прежде чем приступить к работе с дрелью, убедитесь, что карандашные отметки находятся в правильном месте. Поднесите вытяжку к стене и попросите кого-нибудь посмотреть, правильно ли она выглядит.

У большинства вытяжек типа дымохода есть кронштейны, удерживающие секцию дымохода, и вытяжка надежно привинчивается к стене.

Итак, эта деталь очень похожа, например, на подвешивание кронштейна для телевизора. Тем не менее, не торопитесь, измеряя положения этих точек крепления. Карандашные линии можно стереть или закрасить, кровавой дыры в стене быть не может.

Время высверливать точки крепления

Теперь, когда вы предложили вытяжку и она отлично выглядит с отмеченными вами точками крепления, пора их высверлить. В инструкции производителя следует указать, какой размер сверла вам следует использовать, но обычно это 6 или 8 мм.

Если вы сверляете кирпичную кладку, вам понадобится сверло по камню. Если вы сверляете гипсокартон, вы можете использовать стандартное сверло, но вам нужно будет проверить, подходят ли крепления для гипсокартона.

Просверлите отверстия. Если вы просверливаете кирпичную кладку, проверните сверлом несколько раз, это избавит от пыли (и попадет на плиту, мы скоро к этому вернемся). Когда отверстия будут просверлены, установите дюбели в соответствии с инструкциями.

Тестовая посадка

Пришло время полюбоваться вашим упорным трудом, выпить чашку чая и приготовиться просверлить большую дыру в стене вашего дома.

Установите вытяжку и наслаждайтесь всей славой королевы или короля DIY. Разве это не прекрасно? Вы молодцы! Пока вы любуетесь своей красивой работой, посмотрите, где верх воздуховода выходит из вытяжки.

Оттуда вы увидите, где вам нужно проложить дополнительный воздуховод за пределы вашего участка, и отметьте, где нужно просверлить отверстие.

Теперь, чтобы удалить воздух из кухни, у вас есть два варианта:

Через стену и через потолок

Это хороший выбор для бунгало.Воздуховод будет идти от вытяжки к потолку и в чердак. Затем он может перетекать через стеновую плиту и выходить через потолок.

Сквозь стену

Однако для большинства домов отверстие должно быть в стене вашего дома. Это соединит воздуховод с вентиляционным отверстием снаружи вашего дома и удалит влагу. Этот метод мы рассмотрим ниже.

Бурение отверстия

В идеале вентиляция должна производиться по прямой линии.Это означает, что воздух и пары будут вытесняться из вашей кухни наиболее эффективным способом. Вот почему просверливание отверстия в стене часто дает наилучшие результаты.

Некоторые производители вытяжек предоставляют шаблон, который можно использовать для отметки места отверстия. Если у вас есть этот шаблон, отметьте точное место. Если вы этого не сделаете, ознакомьтесь с инструкциями производителя относительно необходимого размера отверстия. Обычно это 120 мм (12 см) или 150 мм (15 см).

Вам нужно сделать отметки для обоих размеров секции дымохода на стене, а затем найти центр этих отметок.Затем измерьте расстояние от верха вытяжки где-то между 400 мм (40 см) и 600 мм (60 см).

Опять же, инструкции производителя являются ключом к определению точного места просверливания отверстия. Сделайте отметку, и теперь вы знаете точное место для вентиляционного отверстия.

Отметив вентиляционное отверстие, снимите все крепления капота и отложите их в сторону. Чтобы просверлить отверстие, вам понадобится алмазная коронка, которую часто называют кольцевой пилой.

Эти биты бывают разных размеров, и есть несколько стилей для разных материалов.Убедитесь, что вы покупаете кольцевую пилу, предназначенную для сверления кирпичной кладки.

Как вы понимаете, для работы этого сверла нам понадобится мощная дрель. Для этой работы лучше всего использовать дрель SDS. Если у вас нет сверла SDS, вы можете арендовать его за небольшую плату. Имеет смысл взять напрокат дрель SDS, поскольку у обычной дрели просто не будет мощности для этого применения.

Непосредственно перед тем, как начать сверление, удалите все, что вы не хотите покрывать пылью, и накройте все, что вы не можете удалить, накрыть пылезащитным листом.

Теперь, когда у вас есть сверло подходящего размера и достаточно мощное сверло, пришло время сверлить. Примите удобное положение и поставьте центр сверла на сделанную вами ранее отметку. Начинайте сверление медленно и осторожно.

Не торопитесь просверливать это отверстие и держите сверло как можно ровнее. Нет необходимости толкать сверло с большим усилием, это только затупит сверло. По сути, все, что вы делаете, — это удерживаете сверло в правильном положении, пока оно выполняет свою работу.

После того, как вы пройдете через стену примерно 20 мм (2 см), небольшое сверло в центре кольцевой пилы должно пробить стену снаружи. Если да, используйте эту отметку, чтобы начать сверление снаружи. Это делает отверстие гораздо более чистым, чем сквозное отверстие с одной стороны.

Установите вентиляционное отверстие и воздуховод

Просверлив отверстие, вы можете установить воздуховод и вентиляцию. В большинстве случаев комплекты для вытяжки содержат все необходимое для этого.

В противном случае вам понадобятся вентиляционный и воздуховодный шланг 100 мм, в большинстве случаев, и они широко доступны. Фактически, в большинстве магазинов DIY есть комплекты для вентиляции вытяжки.

Начните с монтажа внутренней пластины воздуховода. Просто установите его на место, убедившись, что он находится на уровне вашего спиртового уровня, и отметьте монтажные отверстия, как вы это делали с креплениями вытяжки. По отметкам отверстий просверлите отверстия для дюбелей, обычно для этого подойдет 6-миллиметровое сверло по камню.

Перед тем, как установить пластину, вам необходимо прикрепить небольшой отрезок воздуховода, проходящего через стену.Если в вашем комплекте не было креплений для этого, подойдет большая кабельная стяжка. Проденьте трубу через стену, а затем прикрутите внутреннюю пластину на место.

Теперь выйдите наружу и проделайте то же самое с внешним отверстием. Однако на этот раз вам нужно протянуть воздуховод через стену и обрезать излишки. Не забудьте прикрепить воздуховод к вентиляционному отверстию перед его надежной установкой.

Электрика для вытяжки

Последняя работа по установке вытяжки — подготовка ее к первому плаванию путем подключения к электрике.Это нужно сделать до того, как вытяжка будет окончательно закреплена на стене. Есть два способа подключить вашу новую вытяжку:

Ответвитель с предохранителем: Этот ответвитель снимается с ближайшей розетки или световой цепи и использует распределительную коробку для подачи питания. Для этого потребуется блок с предохранителем на 3 ампера. Например, Существующая схема> Распределительная коробка> Отвод с предохранителем> Капот.

Вилка и розетка: Вы можете установить новую розетку, которую можно спрятать в секции дымохода вытяжки.Эта розетка может быть отключена от существующей цепи через распределительную коробку. Затем вы можете использовать вилку с предохранителем на 3 ампера и подключить вытяжку, как любой обычный прибор.

Итак, это самая сложная часть установки вытяжки, поэтому, возможно, стоит привлечь квалифицированного электрика, который выполнит эту часть установки за вас.

Однако, если вы хотите установить вытяжку самостоятельно и разбираетесь в электрике, вот отличное видео о том, как подключить прямую розетку.Пожалуйста, посмотрите это видео перед выполнением любых электромонтажных работ!

Окончательная установка вытяжки

Когда питание подключено, а вентиляционное отверстие просверлено, пора поставить новую вытяжку на место. На этом этапе вам понадобится ваш помощник, так что крикни ему. Вместе установите вытяжку и секцию воздуховода на стену и совместите точки крепления.

Лучше всего начать с крепления капюшона, так как это самая тяжелая часть, поэтому она может снять некоторый вес с человека, держащего ее. Убедитесь, что все крепления надежно закреплены, и обходите вытяжку и секцию воздуховода, пока все не станет плотно.

Теперь пора подключить вытяжку к источнику питания. Перед тем, как сделать это, убедитесь, что питание цепи отключено, и ваш новый провод не находится под напряжением. При подключенном питании вытяжки включите цепь и проверьте свет и вентилятор вашей новой вытяжки.

Оба должны работать должным образом, если все электрические работы были выполнены правильно.Все, что вам нужно сделать, это подсоединить последнюю часть воздуховода к верхней части вытяжки. Опять же, использование большой кабельной стяжки значительно упростит эту работу.

После того, как последняя часть воздуховода будет надежно установлена, вы можете установить крышку воздуховода и любоваться своей работой. Крышка воздуховода должна хорошо перекрывать вытяжку, но для этого следуйте инструкциям производителя. Конечно, также убедитесь, что все монтажные кронштейны хороши и надежны.

И все, вы только что установили вытяжку. Протестируйте вентилятор и запустите его при всех настройках мощности, чтобы убедиться, что он работает правильно, и снова проверьте свет. Установить вытяжку не так уж сложно.

Если вы точно измеряете и не торопитесь, у вас будет симпатичная вытяжка, которая предотвратит накопление влаги на вашей кухне.

Будьте осторожны при установке вытяжки. Если вы не уверены в какой-либо части этой установки, обратитесь за помощью или позвоните специалисту. Мы надеемся, что этот взгляд на установку вытяжки оказался полезным.Дополнительные статьи обо всем, что связано с кухней, можно найти на нашем веб-сайте.

Скотт — писатель и заядлый домашний повар. Его страсть к кулинарии началась, когда ему было 10 лет. Скотт профессионально пишет уже более пяти лет и любит совмещать свою страсть к кулинарии с повседневной работой.

Как установить настенную вытяжку | Руководства по дому

Вытяжки предназначены для установки над духовкой или плитой для удаления воздуха, дыма, дыма и запахов в помещении. Устройства выводят эти нежелательные пары наружу. В идеале вытяжка должна располагаться внутри внешней стены. Если это невозможно, можно использовать стандартный трубопровод воздуховода для обеспечения доступа к внешнему вентиляционному отверстию. Эти устройства обычно включают вентилятор и свет, но подключаются к одному источнику питания, поэтому для его подключения требуется минимальный объем электрических работ.

Выберите место на стене, на котором вы хотите установить вытяжку. Убедитесь, что в стене есть отверстие для воздуховода, в котором вы планируете установить вытяжку, который совпадает с отверстием на задней стороне вытяжки, этот порт должен выходить наружу из здания и является местом, где весь воздух выводится из кухни. будут исчерпаны.Попросите помощника поднести вытяжку к стене в нужном месте. С помощью отвертки и прилагаемых шурупов прикрепите вытяжку к стене, вкрутив отверстия для шурупов на задней стороне вытяжки в стену. Обязательно используйте как минимум 4 винта, чтобы прикрепить вытяжку к стене.

Выключите питание на кухне. Найдите панель предохранителей для здания, в котором вы устанавливаете вытяжку. На кухонной панели должен быть прерыватель с надписью, переведите этот прерыватель цепи в выключенное положение, затем вернитесь на кухню и проверьте, нет ли электричества в розетках или других приборах.

Найдите источник питания для вытяжки. Вы можете подключить вилку, которую можно вставить в розетку, или подключить ее напрямую к источнику питания. В любом случае вам понадобится длинный провод для подключения вытяжки. Найдите блок питания на вытяжке. Обычно есть крышка, которую нужно снять, чтобы открыть три провода, обычно один черный, один белый и один зеленого цвета.

Зачистите 1/2-дюймовым резиновым экраном с концов этих проводов с помощью кусачков, а также с концов провода источника питания от здания, чтобы обнажить жилы этих проводов.Подбирая цвет к цвету, от черного к черному, от белого к белому и от зеленого к зеленому, соедините концы проводов соответствующего цвета вместе, затем прикрутите маретт по часовой стрелке, пока он не затянется, а два провода не будут соединены вместе. Повторите этот процесс для каждого из трех наборов проводов.

Верните автоматический выключатель на панели предохранителей во включенное положение. Вытяжка теперь должна работать правильно.

Ссылки

Советы

  • Проложите провод источника питания к кожуху через предусмотренные порты перед подключением проводов, чтобы убедиться, что провод скрыт от глаз.

Предупреждения

  • Перед тем, как прикасаться к электричеству, убедитесь, что электропитание, с которым вы работаете, отключено. Кроме того, убедитесь, что выключенный выключатель случайно не вернулся во включенное положение, пока вы работаете с ним.

Писатель Биография

Никки Фотерингем — блогер, ведущий экологически чистый образ жизни в Торонто, специализирующийся на экологически чистых строительных технологиях, возобновляемых источниках энергии и других экологических вещах. Она редактор для Greenmoxie.com, который дает горожанам советы по экологически чистому образу жизни. Она путешествовала по миру, плавала с акулами и была укушена львом (факт).

Рекомендации и руководство по установке вытяжек и вытяжек

Основные требования к установке для каждого типа экстрактора подробно описаны ниже:

Козырек экстрактора капота:

Стандартная кухонная вытяжка является самым простым типом и может быть установлена ​​отдельно или под перемычкой.Все стандартные экстракторы можно использовать как вытяжные или рециркуляционные устройства.

Встроенные вытяжные устройства:

Эти продукты предназначены для замены перемычки в составе непрерывной работы устройств. Как правило, крепления для этих экстракторов позволяют выполнять некоторую ручную регулировку как по вертикали, так и по горизонтали, чтобы точно соответствовать работе агрегатов. При фиксации фасции следует проявлять осторожность, чтобы не повредить механизм бегунка.

Съемники козырьков:

Вытяжные устройства для навесов предназначены для установки в декоративные навесы для дымоходов. При установке этих устройств следует сделать припуск на шарнирной стороне экстрактора и предусмотреть место для опускания крышки фильтра.

Вытяжка для вытяжки:

Декоративный дымоход и дизайнерские вытяжки устанавливаются в пространстве между агрегатами. Как правило, между краями вытяжного устройства и соседними шкафами должен быть зазор (обычно 50 мм). Устанавливая эти изделия, не наносите силикон на стену и не кладите изделия кафелем; В случае необходимости обслуживания, возможно, потребуется снять изделие со стены.

Электрическое подключение

Все экстракторы без исключения предназначены для подключения к ответвлению с плавким предохранителем и защищены предохранителем на 3 А; Использование предохранителя на 13 А может привести к поломке в случае неисправности изделия. Обратите внимание, что большинство экстракторов имеют класс защиты II от поражения электрическим током и не требуют заземления.

Важно!

Изолирующий выключатель для любого экстрактора должен быть доступен после установки. Подключение к сети не должно выполняться за установленными секциями дымохода, если не предусмотрен отдельный разъединитель.

Скорость извлечения и вентиляция

Любой вытяжной аппарат должен обеспечивать вытяжку от 6 до 12-кратного объема комнаты, который можно рассчитать как ширина комнаты x длина комнаты x высота потолка в метрах, а затем разделить скорость вытяжки продукта на рассчитанный объем.

Максимальная практическая длина воздуховода составляет 6 м, и могут потребоваться вспомогательные вентиляторы, если эффективная длина больше указанной.При расчете эффективной длины предполагайте, что любой изгиб на 90 ° эквивалентен 1,2 м прямого воздуховода.

Glotech поставляет широкий ассортимент воздуховодов через линейку EasiDuct размером 125 и 150 мм. Чем больше размер воздуховода, тем эффективнее будет работать вытяжка с меньшим шумом.

Высота установки при установке над варочными панелями

При установке вытяжек главное внимание уделяется высоте зазора между вытяжкой и любой плитой, установленной ниже. При установке вытяжек над электрическими плитами не существует минимальных законодательных требований, но инструкции по эксплуатации, поставляемые с варочной панелью и вытяжкой, определяют рекомендуемую минимальную высоту.

Однако при установке вытяжек над газовыми варочными панелями должна быть соблюдена минимальная высота, указанная в буклетах с инструкциями для варочной панели и вытяжки. Если в инструкциях к экстракторам не указаны конкретные исключения, следует использовать более высокую из высот, указанных в двух буклетах с инструкциями.В случае газовых приборов несоблюдение требований к правильной установке может привести к тому, что об установке будет сообщено в RIDDOR, и может задержать любое подтверждение установки.

Важно!

Ширина любой варочной панели не должна быть больше ширины вытяжки, установленной над ней. (Цилиндрические экстракторы и вытяжки являются исключениями)

Крепление устройства к стене или потолку:

Некоторые продукты поставляются с обычными дюбелями и крепежными винтами. Они могут не подходить для использования на стене или потолке, к которым вы хотите прикрепить изделие. Всегда следите за тем, чтобы вы использовали соответствующие крепления. Мы не несем ответственности за проблемы, возникающие из-за неправильной установки на опорные поверхности.

При использовании экстрактора в качестве рециркуляционного устройства:

Важно помнить, что угольные фильтры потребуются для удаления любых запахов при приготовлении пищи, если экстрактор будет использоваться только для рециркуляции. Обратите внимание, что они потребуют периодической замены (обычно от 3 до 6 месяцев).

% PDF-1.6 % 2286 0 объект > endobj xref 2286 221 0000000016 00000 н. 0000005898 00000 н. 0000006107 00000 п. 0000006136 00000 п. 0000006188 00000 п. 0000006268 00000 н. 0000006319 00000 н. 0000006360 00000 н. 0000006574 00000 н. 0000006672 00000 н. 0000006756 00000 н. 0000006842 00000 н. 0000006926 00000 н. 0000007009 00000 н. 0000007092 00000 п. 0000007175 00000 н. 0000007258 00000 н. 0000007341 00000 п. 0000007424 00000 н. 0000007506 00000 н. 0000007588 00000 н. 0000007670 00000 н. 0000007752 00000 н. 0000007834 00000 н. 0000007916 00000 п. 0000007998 00000 н. 0000008080 00000 н. 0000008162 00000 п. 0000008243 00000 п. 0000008329 00000 н. 0000008415 00000 н. 0000008594 00000 н. 0000008909 00000 н. 0000008988 00000 н. 0000009382 00000 п. 0000009643 00000 п. 0000009701 00000 п. 0000010696 00000 п. 0000016649 00000 п. 0000016754 00000 п. 0000391002 00000 н. 0000391063 00000 н. 0000391225 00000 н. 0000391379 00000 п. 0000391579 00000 п. 0000391723 00000 н. 0000391825 00000 н. 0000391987 00000 н. 0000392159 00000 н. 0000392275 00000 н. 0000392433 00000 н. 0000392625 00000 н. 0000392759 00000 н. 0000392893 00000 н. 0000393059 00000 н. 0000393169 00000 н. 0000393335 00000 н. 0000393501 00000 н. 0000393611 00000 н. 0000393747 00000 н. 0000393930 00000 н. 0000394056 00000 н. 0000394250 00000 н. 0000394430 00000 н. 0000394554 00000 н. 0000394648 00000 н. 0000394812 00000 н. 0000394920 00000 н. 0000395076 00000 н. 0000395258 00000 н. 0000395384 00000 п. 0000395528 00000 н. 0000395720 00000 н. 0000395854 00000 п. 0000396002 00000 п. 0000396082 00000 н. 0000396230 00000 н. 0000396340 00000 н. 0000396488 00000 н. 0000396600 00000 н. 0000396748 00000 н. 0000396842 00000 н. 0000396990 00000 н. 0000397084 00000 н. 0000397232 00000 н. 0000397324 00000 н. 0000397472 00000 н. 0000397562 00000 н. 0000397710 00000 н. 0000397806 00000 н. 0000397954 00000 н. 0000398062 00000 н. 0000398180 00000 н. 0000398254 00000 н. 0000398416 00000 н. 0000398490 00000 н. 0000398664 00000 н. 0000398828 00000 н. 0000398930 00000 н. 0000399034 00000 н. 0000399194 00000 н. 0000399296 00000 н. 0000399400 00000 н. 0000399556 00000 н. 0000399646 00000 н. 0000399746 00000 н. 0000399848 00000 н. 0000399990 00000 н. 0000400092 00000 н. 0000400226 00000 н. 0000400352 00000 п. 0000400558 00000 п. 0000400692 00000 п. 0000400780 00000 н. 0000400966 00000 н. 0000401104 00000 н. 0000401192 00000 н. 0000401352 00000 н. 0000401440 00000 н. 0000401552 00000 н. 0000401700 00000 н. 0000401794 00000 н. 0000401942 00000 н. 0000402036 00000 н. 0000402184 00000 н. 0000402294 00000 н. 0000402442 00000 н. 0000402552 00000 н. 0000402700 00000 н. 0000402792 00000 н. 0000402892 00000 н. 0000402994 00000 н. 0000403186 00000 п. 0000403578 00000 н. 0000403706 00000 п. 0000403808 00000 н. 0000403916 00000 н. 0000404018 00000 н. 0000404108 00000 п. 0000404484 00000 н. 0000404610 00000 н. 0000404922 00000 н. 0000405016 00000 н. 0000405136 00000 п. 0000405300 00000 н. 0000405392 00000 н. 0000405486 00000 н. 0000405634 00000 п. 0000405744 00000 н. 0000405864 00000 н. 0000405958 00000 п. 0000406032 00000 н. 0000406184 00000 н. 0000406272 00000 н. 0000406374 00000 п. 0000406554 00000 н. 0000406668 00000 н. 0000406770 00000 н. 0000406878 00000 н. 0000407026 00000 н. 0000407136 00000 н. 0000407284 00000 н. 0000407394 00000 н. 0000407542 00000 н. 0000407654 00000 н. 0000407802 00000 н. 0000407896 00000 н. 0000408044 00000 н. 0000408140 00000 н. 0000408288 00000 п. 0000408384 00000 п. 0000408532 00000 н. 0000408624 00000 н. 0000408772 00000 н. 0000408862 00000 н. 0000409010 00000 н. 0000409100 00000 н. 0000409238 00000 п. 0000409346 00000 п. 0000409480 00000 н. 0000409614 00000 н. 0000409740 00000 н. 0000409850 00000 н. 0000409960 00000 н. 0000410094 00000 н. 0000410182 00000 п. 0000410352 00000 п. 0000410440 00000 п. 0000410614 00000 п. 0000410832 00000 н. 0000411158 00000 н. 0000411406 00000 п. 0000411522 00000 н. 0000411704 00000 н. 0000411836 00000 н. 0000411968 00000 н. 0000412108 00000 н. 0000412570 00000 н. 0000412696 00000 н. 0000413018 00000 н. 0000413390 00000 н. 0000413674 00000 н. 0000413908 00000 н. 0000414182 00000 п. 0000414390 00000 н. 0000414552 00000 н. XϿxn | thP> ybD0E @ SfO? wDscgε yO ۦ & / 8_J; YUXkmck ۂ * l7nhpȿC6 £ # * 9 # jJmp] m \ 9ӯ :: db} [ošw2 椔 + vS`ꚾe˲ʎjE; KrE] 9e & IN) G (LŢ ޏ Iv1 4 CPAEӉ1% jUKV4Q,! 81Z «b / X \, d9dcE3N) F4A; {[«> 3ů: ZԒFəS4 «jNIdQ) z hroaqwn (4) t, $ bSIX $ ƀaZ4! ǀ; (Z7ṣ [) 4b` $ 0MftRny 1_t’HwJbm] _ + ~ õ 핧 ffk? WAwCgt (C% `G &) w̕z; 7W *! ʏlkQ (u’7? 2

Как установить кухонную вытяжку | HowToSpecialist

Эта пошаговая статья своими руками про , как установить кухонную вытяжку .Если вы хотите избежать неприятного запаха во время готовки, вам следует подумать об установке кухонной вытяжки прямо над плитой. Обычно все, что вам нужно сделать, это установить прибор, а также трубу, которая будет направлять дым за пределы дома, прямо через стену за вытяжкой.

Принимая во внимание, что этот проект относительно прост, почти каждый может выполнить работу без каких-либо проблем. Тем не менее, вы должны внимательно прочитать инструкции производителя перед началом фактической установки, так как блоки различаются, как и системы крепления. Самый важный шаг — правильно отцентрировать вытяжку над плитой и оставить до нее необходимое расстояние.

Если рядом с вытяжкой нет розетки, следует вызвать электрика для выполнения проводки. Хотя этот шаг не очень сложный, и мы могли бы вкратце объяснить, как установить соединение, мы рекомендуем вам не рисковать, когда речь идет о вашей собственной безопасности. Трата денег на хорошего специалиста в конечном итоге окупится, поскольку у него достаточно опыта в этой области, чтобы выполнять свою работу должным образом.

Сделано по плану

Материалы

  • Кухонная вытяжка
  • Выхлопная труба

Инструменты

  • Защитные перчатки, Защитные очки
  • Сверлильные станки и кольцевые пилы
  • Пила для гипсокартона
  • Рулетка Т-образная

подсказок

  • Надевайте защитные очки при резке выпускного канала
  • Прочтите инструкции производителя перед установкой вытяжки

Время

Установить кухонную вытяжку

Вырезание отверстия в кирпичной стене

Сначала определитесь, где вы будете устанавливать кухонную вытяжку. Обычно прибор должен располагаться по центру на высоте не менее 25 дюймов над плитой. Установите середину плиты и с помощью монтажного шаблона, который идет в комплекте с вытяжкой, отметьте место, где вы будете устанавливать кронштейны. После этого следует решить, где вы будете вырезать отверстия в стене для установки вытяжной трубы.

Используйте сверлильный станок и большую кольцевую пилу, чтобы прорезать каменную стену, в противном случае вы могли бы легко выполнить работу с помощью пилы для гипсокартона.

Установка вытяжной трубы

После вырезания отверстия в стене следует проверить, правильно ли вставлена ​​труба воздуховода.

Умный наконечник: Важно измерить внешний диаметр трубы, прежде чем вырезать отверстие в стене.

Разметка отверстий

Как мы уже говорили, вам нужно использовать монтажный шаблон, входящий в комплект, чтобы разметить отверстия, которые будут поддерживать кронштейн. В нашем случае вытяжка не имеет никаких скоб, поэтому нам просто нужно вставить два винта и прикрепить к ним блок.

Smart Tip: Перед сверлением отверстий убедитесь, что в стене нет труб или кабелей.Кроме того, если шурупы не задевают шпильку, нужно использовать анкеры (для гипсокартона).

Сверление отверстий под винты суппорта

Так как стена была облицована плиткой, нам пришлось работать очень осторожно, иначе мы могли сломать керамическую плитку. Убедившись, что отметки были идеально ровными (используйте лазер или спиртовой уровень, чтобы проверить выравнивание), мы проделали отверстия с помощью соответствующей насадки (в нашем случае мы использовали насадку для кирпичной кладки).

Умный наконечник: Сначала используйте низкую скорость, иначе сверло может соскользнуть с места.Убедитесь, что буровое оборудование расположено перпендикулярно стене, и ни в коем случае не применяйте силу. Напротив, дрель должна проделывать отверстия самостоятельно.

Установка опорных винтов

Мы установили анкеры и вставили винты, которые были в комплекте. Убедитесь, что винты надежно закреплены на месте, иначе они не смогут выдержать вес кухонной вытяжки.

Резка ленты вытяжного воздуховода

Следующим шагом проекта является корректировка размера трубы воздуховода.Прочтите инструкции производителя, прежде чем обрезать трубу воздуховода до нужного размера, иначе ее невозможно будет подключить к вентилятору.

Умный наконечник: Используйте ножницы для металла, чтобы отрезать трубу до нужного размера.

Установка кухонной вытяжки

Попросите другого человека помочь вам прикрепить кухонную вытяжку к кронштейнам или опорам. Крайне важно, чтобы вытяжка устанавливалась вдвоем, так как один должен ее крепко держать, а другой направлять к опорам или кронштейнам.

Крепление вытяжки к кронштейнам

На этом изображении крупным планом вы должны заметить систему подвешивания. Как мы уже подчеркивали, система может отличаться в зависимости от модели или производителя, поэтому вы должны следовать инструкциям, включенным в комплект.

Присоединение к вытяжной трубе

Закрепите трубу винтами (прочтите инструкции, прилагаемые к вытяжке) и установите вентиляционную крышку, если таковая имеется.

Умный совет: Не забудьте расширить вытяжной канал до наружной стены, если вы еще этого не сделали. Кроме того, вам необходимо установить наружную вытяжную крышку снаружи дома, чтобы получить аккуратный вид.

Как установить вытяжку

И последнее, но не менее важное: вы должны позаботиться о последних штрихах. Если вы прочитали инструкции производителя и следовали нашим советам, все, что вам нужно сделать, это включить плиту и проверить, правильно ли она работает.Кроме того, вы должны проверить, правильно ли он подвешен, иначе он может сдвинуться с места.

Smart Tip: Вы должны нанести несколько слоев морилки или краски, чтобы защитить деревянную поверхность от влаги и жира.

Благодарим вас за то, что вы прочитали наш проект своими руками про , как установить кухонную вытяжку , и мы рекомендуем вам ознакомиться с остальными статьями. Не забывайте ЛЮБИТЬ и ПОДЕЛИТЬСЯ нашими проектами со своими друзьями, используя виджеты социальных сетей.ПОДПИСАТЬСЯ, чтобы первым получать наши последние проекты.

Средние затраты на рабочую силу / цена на установку / установку вытяжки / дымохода







работа
Описание
рабочая сила
1 Установите обычную вытяжку между двумя шкафами, которая не вытягивает но просто циркулирует. Есть даже удобный блок питания над ближайшим навесным шкафом. А искры заряжаются пол дня.
£ 120

Плюс материалы и т. Д.для вышеуказанного
£ 60
2 Если нет электропитания, ему придется найти кабели в комнате выше (так что ковер и доски придется потревожить), кабель, вставить розетку и заштукатурить. На эту работу уйдет 2 человека в день плюс материалы.
325 £
3 Если вытяжка предназначена для отвода дыма через стену, она установлена. Добавьте… ..
£ 120
4 Для установки коробчатого воздуховода на высоте потолка.1 человек 1 день плюс материалы….
£ 225
5 Для установки большого старого «островного вытяжного вентилятора» с воздуховодом, проходящим через этаж спальни выше. 2 человека 1,5 дня
£ 425
6 Плюс материалы и т. Д. Для вышеуказанного. Воздуховоды 35 фунтов стерлингов… Большие старые «островные вытяжки» могут стоить более 2800 фунтов стерлингов. (Моя машина столько не стоит)!

Установка вытяжки для Fujioh, дымохода, Bosch, телескопической, Elba и т. Д.

В процессе приготовления выделяется много дыма, тепла и влаги.В сочетании эти три компонента могут нанести непоправимый ущерб вашим стенам и шкафам. Единственный способ убедиться, что этого не произойдет, — это установить вытяжку, которая поможет улучшить вентиляцию на вашей кухне, а также избавиться от нежелательных и нежелательных запахов.Мы обеспечиваем установку вытяжки для Fujioh, дымохода, Bosch, телескопической , Эльба и другие бренды в Сингапуре с лучшим обслуживанием и низкой ценой

Процесс подготовки

LS Handyman Singapore рекомендует следовать этому процессу:

  1. Начните с удаления старой крышки, которая может присутствовать. Находясь на нем, обязательно найдите и отключите электрическое соединение, которое может быть близко к осветительной арматуре.
  2. Выполните измерения, чтобы убедиться, что устанавливаемая вытяжка будет находиться на высоте не менее двадцати-тридцати дюймов над поверхностью плиты. Он также должен покрывать всю площадь, используемую для приготовления пищи.
  3. Внимательно следите за направлением вентиляции. Обычно он должен проходить через стену или шкаф.
  4. Переверните вытяжку над прилавком или столом и проверьте, есть ли металлическое покрытие рядом с ее осветительными приборами.

Установка вытяжки

Следующие ниже инструкции помогут вам установить вытяжку под шкафом.

  1. Осторожно удерживайте капюшон на месте. С вами должен быть кто-то, кто поможет вам отметить места, где расположены замочные скважины. Просверлите несколько шурупов до их середины, прежде чем надевать кожух на эти винты.
  2. Если нижняя часть шкафов утоплена или слишком тонкая для размещения крепежных винтов, убедитесь, что вы прикрепили несколько деревянных блоков с обеих сторон, чтобы вытяжка получила прочную опору.
  3. Отверстия капота должны быть правильно выровнены с существующими воздуховодами.

Как подключить проводку

  1. Вам нужно будет пропустить провода через крошечное отверстие в задней части кожуха, а также через кабельный зажим. Вы должны увидеть два провода: черный и белый. Следуйте инструкциям в руководстве по эксплуатации, чтобы убедиться, что вы подключаете их к правильным разъемам.
  2. После того, как вытяжка будет правильно подключена и правильно расположена, затяните винты, пока они не встанут на место.
  3. Включите питание, чтобы проверить, правильно ли оно работает

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
