размеры шкафов для встраиваемой духовки. Как сделать тумбу своими руками? Выбираем ящик или модуль для духового шкафа

Сегодня выбор многих потребителей падает уже не на совмещенные печи, а отдельно на встраиваемую духовку и такую же варочную поверхность. Оба отдельных экземпляра техники сами по себе функционировать не могут – предполагается, что они будут встроены в некую тумбу или ящик, которые позволят соединить всю кухонную мебель и помогут выдержать единый стиль оформления помещения.

Типы модулей

Технически самый простой способ получить идеальный пенал для духовки – вызвать специалистов, которые знают, как размеры мебели зависят от габаритов самого духового шкафа, понимают все тонкости, да и, вообще, собирают корпус уже вокруг имеющегося агрегата. В двух остальных случаях задача несколько усложняется – следует четко понимать, что мы ищем или будем собирать.

Довольно часто варочная поверхность и духовой шкаф, даже приобретаемые отдельно, все равно при помощи мебели зашивают как бы в единый напольный каркас. Результат напоминает классическую цельную плиту с той разницей, что в конструкцию можно встроить еще и выдвижную полку, которая будет располагаться на цокольном уровне, приподнимая духовку, или между нею и варочной поверхностью.

Одним из главных преимуществ независимого духового шкафа является то, что он может использоваться совершенно отдельно от варочной поверхности.

Следует учитывать, что при покупке шкафа, даже если он подходит по размерам, но не произведен специально для хранения в нем духовки, придется просчитывать дальнейшую модификацию мебели. Вне зависимости от типа питания, духовой шкаф потребует доступа к коммуникациям – электрической розетке или газовой трубе, и отверстия для таковых должны быть строго в нужном месте. Из всего вышесказанного можно сделать вывод, что самостоятельное (или руками мастеров на заказ) изготовление конструкции окажется куда более практичным решением.

Расчет габаритов

Выбирая тумбочку или собираясь конструировать ее собственноручно, следует отталкиваться от габаритов самой духовки. По этой причине предпочтительно сначала определиться с техникой, и лишь потом переходить к выбору мебели, поскольку мастера соберут вам тумбу по размеру духового шкафа, но вряд ли проделают обратную операцию.

Что интересно, понятие о стандартных габаритах встроенной духовки может различаться в зависимости от страны. Например, на Западе типичной шириной такой техники считаются 90-120 см, но для отечественного рынка с нашими крошечными кухоньками обычно поставляют духовки не шире 60 см, а бывают и совсем крошечные – до 45 см.

Высота обычно не стандартизирована никак. На всякий случай ее делают примерно такой, чтобы варочная поверхность над духовым шкафом была примерно на уровне нижней части руки, поэтому усредненной высотой можно назвать примерно 85 см.

Глубина большинства моделей тоже допускает определенную вариативность, обычно она находится в промежутке между 50 и 55 см.

Если вдруг тумбочка у вас уже есть, и осталось подобрать только хорошую духовку к ней, особо поиском идеальной совместимости не заморачивайтесь. На самом деле новая техника необязательно должна точно подходить под размеры пенала – главное, чтобы она нормально в него помещалась и по возможности не сильно болталась в нем. Теоретически же вы можете выбрать даже значительно более маленький духовой шкаф. При этом нужно помнить, что максимально допустимые его габариты меряются не по внешним сторонам ящика, а по внутренним, после чего на всякий случай хотя бы пару сантиметров стоит отнять от каждого из показателей. Ответственно следует подойти и к измерению самого прибора – проследите, чтобы хотя бы по бокам, сверху и снизу у него не было выступающих частей, которые вы не учли при снятии мерок.

Самостоятельное изготовление

Если хозяин кухни привык работать руками и имеет определенные навыки обработки древесины, собрать пенал для духового шкафа любого типа для него будет не сложнее, чем обыкновенный стол. Такое решение меньше ударит по семейному бюджету, в среднем на сбор шкафа с нуля уходит около трех часов.

Материалы и инструменты

Чтобы не отвлекаться в процессе, перед началом работы следует запастись всем необходимым. В качестве основного материала, используемого для стенок, можно использовать обыкновенную фанеру толщиной 18 мм, но для столешницы (особенно если в нее не планируется врезать варочную поверхность), а также для дна следует выбрать древесные материалы не тоньше 30 мм. Если вы пока не особо задумываетесь над тонкостями дизайна кухни как целостного помещения, из всех цветов материалов отдайте предпочтение ореху – такие расходники найти проще всего, при этом они нормально воспринимаются на глаз и хорошо вписываются в большинство нейтральных интерьеров.

Если конструкция предполагает еще и наличие выдвижного ящика, обязательно приобретите комплект направляющих для него.

Чтобы ящик не стоял непосредственно на полу, можно докупить пластиковые мебельные опоры. Дополните все вышеописанное хорошими саморезами – и набор материалов готов. Что касается необходимых инструментов, то они обычно по умолчанию найдутся в любом доме, где живет мужчина, умеющий работать с древесиной. Технически самый сложный агрегат – это шуруповерт, все остальные инструменты предельно просты: пила для нарезки древесины, рулетка или линейка для измерений и карандаш для разметки.

Чертеж

Распространенной ошибкой при самостоятельном изготовлении мебели является уверенность в том, что собираемая конструкция слишком проста для того, чтобы еще и чертеж для нее делать. На самом деле вы просто обязаны набросать примерную схему готового ящика, причем обязательно с указанием всех размеров отдельных частей. Если конструкция получается довольно сложной, и с одного ракурса все ее детали оценить невозможно, не поленитесь нарисовать еще один или несколько чертежей, которые покажут будущую мебель с другого ракурса.

Если вы не занимаетесь сборкой мебели профессионально и повседневно, с созданием чертежа и его реализацией лучше не спешить. Опытные люди советуют новичкам рисовать чертеж задолго до начала сборки и нарезки деталей, чтобы затем, уже на свежую голову, еще раз оценить, насколько правильно он составлен. Проверяя схему, обязательно проверьте соответствия всех параметров, чтобы конструкция имела правильную прямоугольную форму.

Обратите внимание, что на чертеже должны быть нанесены даже места будущих креплений.

При точном расчете габаритов не забывайте, что вы отталкиваетесь от размеров духового шкафа. Измерьте его с учетом всех выступающих частей и к каждому параметру добавьте хотя бы по 1 см – этот запас гарантирует, что техника влезет в мебель. Полученные габариты – внутренние, для расчета наружных вы должны учитывать еще и толщину смежных стенок. Так, если ширина духового шкафа составляет 560 мм, то внутренняя ширина ящика должна составлять хотя бы 570 мм. При этом столешница будет лежать на боковых стенках, и если каждая из них имеет толщину 18 мм, то общая ширина столешницы составит не менее 606 мм – и то при условии, что она идеально подогнана, а не должна выступать.

Еще одна важная деталь – вентиляция. Какой бы хорошей ни была теплоизоляция духовки, не забывайте, что в рабочем состоянии она способна разогреваться до более чем 200 градусов, а в режиме самоочистки некоторые модели греются и до 500 градусов. Чтобы техника не так сильно грелась и не создавала опасности для гарнитура и другой окружающей мебели, ящик не стоит делать плотно обхватывающим ее со всех сторон. Если вы оставите более крупный зазор между стенкой духовки и стенкой пенала, дизайн кухни это не испортит, зато продлит срок эксплуатации духовки. Заднюю стенку у такого шкафа часто не делают, вообще, если же она есть, можно сделать мебель более глубокой, но не дотягивать дно до задней стенки, чтобы там осталось отверстие для доступа воздуха.

В идеале составлять чертеж следует уже после того, как вы изучили инструкцию к купленному духовому шкафу.

В ней может содержаться конкретная информация о том, насколько другие предметы должны быть удалены от работающего прибора, и это поможет правильно рассчитать все габариты.

Сборка

Когда чертеж с размерами всех деталей готов и несколько раз проверен, можно переходить к нарезке фанеры на куски нужного размера. Получив нужный набор деталей для будущего ящика, обязательно на каждую из них нанесите разметку, которая будет показывать место потенциальной установки крепежей. Так отмечают не только места вкручивания саморезов, но и зоны крепления направляющих для ящиков. Когда разметка готова, «примерьте» детали друг к другу и убедитесь, что все расчеты были правильными, и все узлы подходят.

После этого самодельные фанерные детали оснащаются купленными: к стенкам каркаса возле расположения будущего ящика саморезами привинчиваются направляющие, а ко дну, отсчитав в среднем по 5 см от краев к центру, прикрепляются ножки. После этого дно ставится ребром, в таком положении к нему проще всего прикрепить боковины. Боковые стенки привинчиваются саморезами максимально плотно, крепеж должен быть утоплен заподлицо – так вы не поранитесь о него в будущем.

Следите, чтобы все углы имели 90 градусов, после чего можно прикрутить крышку.

Если это был пенал отдельно для независимого духового шкафа, остается собрать выдвижной ящик (если таковой предусматривался чертежом) и поместить его и сам духовой шкаф на их законные места – на этом мебель готова. Если же в этот каркас необходимо было вмонтировать еще и варочную поверхность, нам предстоит еще один этап работы, для которого понадобятся дополнительные инструменты – дрель и электролобзик.

Измерьте внешнюю длину и ширину варочной поверхности, как и в случае с духовкой, добавьте к габаритам по несколько миллиметров с каждой стороны. Определите центр крышки ящика, от него проводите измерения так, чтобы будущее отверстие находилось на равномерном расстоянии от всех краев. Не спешите резать крышку – сначала нанесите контуры будущего отверстия карандашом и лишний раз убедитесь, что они вполне нормально вписываются на поверхности столешницы.

Чтобы пропустить пилу электролобзика через столешницу для дальнейшей нарезки, с помощью дрели просверлите отверстие в древесине. Учитывайте, что весь диаметр будущего отверстия должен находиться внутри очерченного контура, иначе вам ради получения идеального квадрата прорези придется увеличивать его габариты. После этого вставляйте пилочку и по нарисованному контуру аккуратно вырежьте пространство для установки варочной поверхности.

Когда проем готов, попробуйте вставить в него варочную поверхность.

Если вдруг проем оказался слишком маленьким, расширьте его, если же варочная поверхность нормально в него входит, можно дополнительно зашкурить края наждачной бумагой – это минимизирует вероятность получения травмы при эксплуатации кухонной техники. В комплекте с варочной плитой обычно поставляются специальные крепежи, при помощи которых следует надежно закрепить устройство внутри прорези. Проверьте, надежно ли держится варочная поверхность, приложив к ней определенную силу, и если кухонная техника держится и не шатается, значит, собственноручно изготовленный ящик для духового шкафа готов.

Как установить мебель для духового шкафа на кухню, смотрите в видео ниже.

Тумбы под духовые шкафы своими руками: размеры, варочная панель, ящик

Встраиваемый духовой шкаф – модель очень удобная. Далеко не всех устраивает вариант, когда духовка располагается под варочной панелью: особенно когда оба агрегата нужно включить одновременно. Независимую же модель можно разместить в любом месте и на любой высоте.

Тумбы под духовые шкафы

Размеры изделия

Начала производству духовых шкафов положили иностранные компании. Это заметно сказалось на габаритах изделия.

Стандартной считается ширина моделей в 90–120 см. Это соответствует европейскому представлению о комфорте.

• Однако стандарты российских кухонных гарнитуров совсем иные. Здесь тумба под духовой шкаф и варочную панель имеет ширину в 60 см. В данном случае уступили производители аппаратов и стали выпускать модели с соответствующей шириной. Например, известный производитель товаров для дома Икеа.

Для того чтобы обеспечить простоту монтажа, ширина духовки быть меньше на 1–2 см.

• Сегодня можно найти и совсем миниатюрные встраиваемые модели – с шириной в 45 см, и высотой в 60 см. Однако, это скорее пробные образцы. Как правило, даже при ширине в 45 см, высота остается стандартной – 85 см.
• Глубина в большинстве изделий составляет 50–55 см.

Тумба под встраиваемый духовой шкаф обычно оборудуется выдвижным ящиком для хранения противней, посуды и прочего.

Материалы и инструменты

Тумба под духовой шкаф своими руками – вполне реальная задача. Никаких особых сложностей здесь нет. Для ее изготовления понадобится следующее:

• фанера или ЛДСП толщиной в 16–18 мм;
• столешница толщиной в 28 мм или больше;
• ножки;
• мебельные конфирматы, шканты и саморезы;
• направляющие;
• электродрель;
• столярный клей.

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала. По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой. Последняя требуется для нормального крепления варочной панели к столешнице. К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно.

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

• боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
• горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
• корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

• высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
• боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
• длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

ДСП или МДФ можно нарезать по размерам в мастерской: на профессиональном оборудовании выкройка займет куда меньше времени, а точность гарантирована. К тому же в большинстве случаев здесь же детали кромкуют – закрывают торцы меламиновой планкой. В противном случае операцию придется выполнять своими руками.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

1. Сначала нужно собрать сам короб – боковины и горизонтали.
2. Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
3. Ко дну изделия нужно прикрепить саморезами ножки.
4. Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
5. Устанавливают заднюю стенку.
6. Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

как встроить духовой шкаф своими руками?

Встраиваемая техника, в том числе и духовые шкафы, размещается в специальных коробах, также называемых тумбами. По своему внешнему виду такие тумбы почти ничем не отличаются от тех шкафчиков, которые входят в состав остального кухонного гарнитура. Конечно же, внутренняя структура тумбы с обычным шкафом не совпадает и ее придется проектировать специально. Как вариант, можно приобрести модульную кухню или готовую тумбу, например, в интернет-магазине, но это только в том случае, если самостоятельное изготовление будет проблематичным.

На иллюстрации можно увидеть типичную тумбу под духовой шкаф. Точнее, это тумба под духовку и варочную панель, которая размещается в верхней части короба.

Варочная поверхность крепится непосредственно на столешнице. Для этого в ней прорезаются специальные выемки.

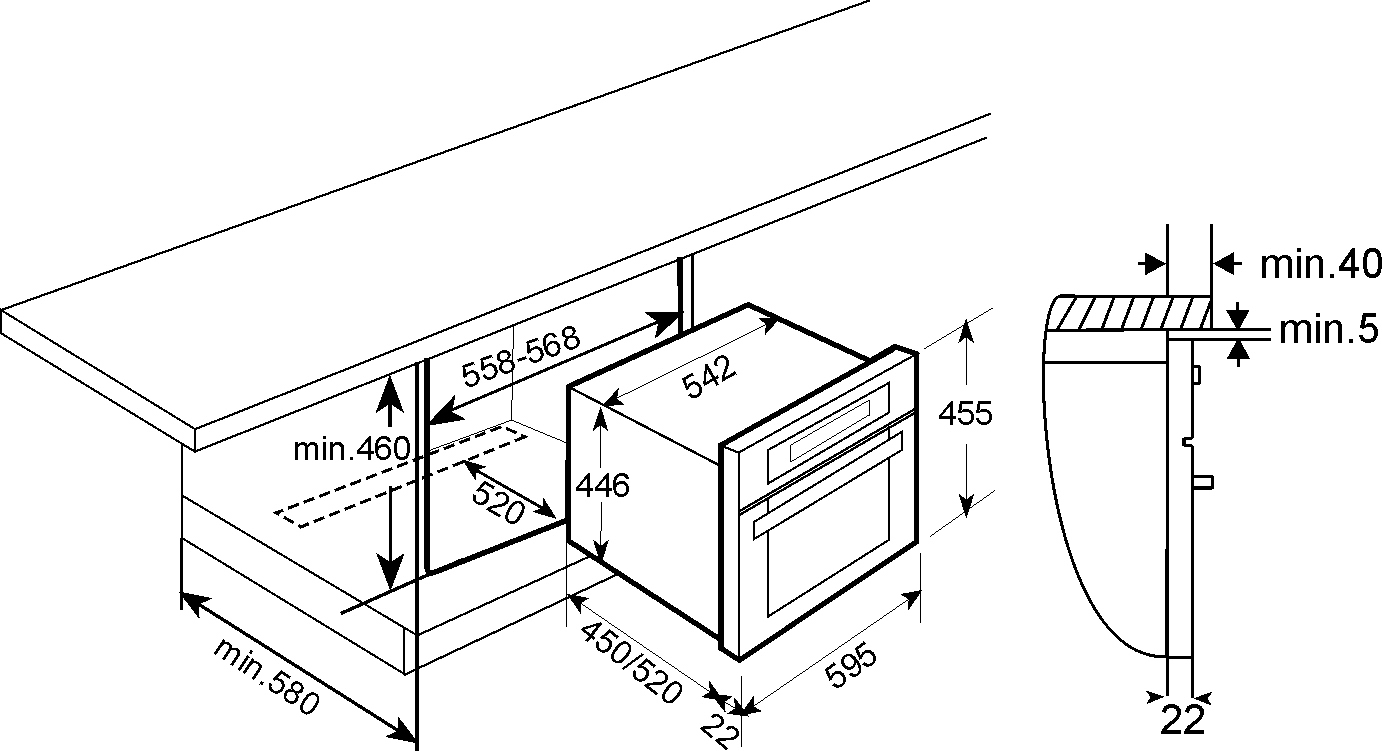

Размеры короба определяются размерами духового шкафа, которые обычно делаются по единому стандарту. Благодаря этому можно назвать типовые размеры тумбы: ширина и высота пространства от ящика до столешницы будут равными и составят по 60 сантиметров. Нижний ящик можно сделать высотой в 14,2 сантиметра тогда, с учетом необходимой толщины листов ДСП, высота внутреннего пространства ящика составит 11 сантиметров.

Размеры шкафа под духовой шкаф могут оказаться и другими, поскольку иногда попадаются и нестандартные образцы техники. Поэтому, прежде чем приступать к проектированию, лучше все же тщательно промерить приобретенную бытовую технику.

Нет никакого смысла использовать для создания короба под духовой шкаф натуральное дерево. Оптимальным может оказаться ДСП, или МДФ. К сожалению, полностью сделать шкаф под духовой шкаф своими руками из-за этого, скорее всего, не получится.

Дело в том, что разделка листов ДСП и МДФ в домашних условиях трудноосуществима, или даже вовсе невозможна. Поэтому придется просто закупить необходимое количество листов ДСП, нарисовать чертежи составных элементов и отправиться со всем этим в мастерскую. Как правило, разрезание ДСП и формирование кромки обходятся заказчику довольно дешево.

Кроме того, можно приобрести готовые ножки для тумбы. В этом случае их останется только привинтить к нижней части тумбы.

Собрать короб из готовых деталей не составит большого труда. Для этого используются стандартные элементы крепежа конфирматы, шканты и саморезы. Разметить места для них лучше всего заранее. Шканты, как и при изготовлении обычного шкафа, дополнительно крепятся клеем.

Встраивание духового шкафа нужно осуществлять в соответствии с инструкцией к этой технике. Такие шкафы имеют специальные фланцы, тянущиеся ближе к передней стороне по всему периметру. Этот фланец упирается в боковые стенки и нижнюю часть короба. После того, как духовой шкаф зафиксирован в коробе, останется только подключить его либо к электрической сети, либо к газовой трубе. Последнее лучше предоставить специалистам.

тумба под варочную панель, размеры для встраиваемой техники, установка варочной поверхности в пенал своими руками

Совместное интегрирование кухонной мебели и техники дело непростое, особенно при небольших площадях в домах постройки прошлого века. Вошедшая в моду техника встроенная для кухни позволяет решить две сложные задачи: сэкономить объем и оформить кухню по собственному вкусу. Производители предлагают большой выбор приборов, что дает возможность создать уникальную комбинацию по стилю, функционалу. Кухонные гарнитуры в продаже могут иметь место для встраиваемой варочной поверхности и отдельный шкаф для духового шкафа или модуль, совмещающий оба элемента. А вот какая бывает индукционная варочная панель и как её подобрать для себя и кухни. можно увидеть тут.

Разновидности шкафов для варочной панели и духового шкафа

Короб для духового шкафа обязательный элемент на кухне, если духовой шкаф встраиваемого типа. Он может быть установлен в любом месте.

Тумбы и пеналы для духовки

Есть два конструктивных варианта для размещения духового шкафа:

• в тумбе под варочной панелью;

  Тумба для духовки стандартного размера

• в шкафу-пенале.

  Шкаф пенал для духовки

Каждый из этих видов имеет свои преимущества и недостатки.

Короб под варочной поверхностью – это классический вариант.

Положительные стороны такого размещения:

• Приготовление пищи сосредоточено в одном месте, что облегчает процесс ухода за устройствами, экономит время и силы повара.
• Сохраняется вид стандартной кухонной печи при оригинальном дизайне варочной поверхности и духового шкафа.
• Удобно для людей любого роста.

Негативные стороны совмещения:

• Приготовление блюд в духовке потребует постоянных наклонов.
• Неудобно доставать горячий противень или жаровню.
• Мойка внутренней поверхности происходит в согнутом виде.
• Попадание воды с печки на электронную систему управления.

При размещении в пенале плюсом будет:

• возможность готовить и мыть духовку без наклона;
• подбор расположения агрегата соответственно роста куховара;
• создание современного кухонного дизайна.

Недостатком может быть непрочность конструкции, на которую поставлен духовой шкаф, вес которого может быть более 30-40 кг.

А вот чем отличается индукционная варочная панель от электрической и какую стоит выбрать, указано тут.

Видео: как установить встроенную варочную поверхность в стол и подключить своими руками

На видео – как происходит установка на месте:

Вопрос со шкафом или тумбой для встраиваемой техники можно решить 4 способами:

1. купить в комплекте с духовым шкафом или варочной панелью;
2. приобрести как отдельный элемент кухонного гарнитура;
3. заказать в мебельной фирме;
4. сделать самостоятельно.

В первом случае такое происходит нечасто: обычно встраиваемая техника продается без короба или столешницы.

При приобретении мебели необходимо обратить внимание на следующий момент: размеры короба должны превышать параметры духового шкафа на величину не более 15-20 мм.

Это жесткое ограничение, которое необходимо соблюдать, иначе возникнут проблемы во время работы или при установке духового шкафа:

1. при меньшем зазоре между стенками короба и духовки не будет циркуляции воздуха, что приведет к перегреву устройства;
2. при большем промежутке возникнут проблемы при монтаже.

При установке электроплиты необходимо предусмотреть подвод электропроводки.

А вот какие существуют плюсы индукционной плиты и по каким параметрам стоит их подбирать, подробно указано в статье по ссылке.

Видео: как выбрать плиту для готовки на кухню – варианты зависимых модулей

На видео – правило выбора зависимой варочной панели и духового шкафа:

Встраиваемая техника не имеет вилки, а подключается сразу в электросеть.

Опора для агрегата должна быть прочной, параллельной полу. Дизайн приобретаемой мебели должен соответствовать стилю кухонного интерьера.

При изготовлении на заказ можно предусмотреть любой вариант, включая угловое размещение. Доверить дело профессионалу предпочтительнее, чем сделать самому, так как при все несложности конструкции установка короба и подключение требует знаний и опыта электрика.

А вот какая плита лучше индукционная или электрическая и по каким параметрам стоит её подбирать, указано тут.

Как выбрать

Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.

По этой причине варочные панели делятся на зависимые и независимые:

• у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
• у независимых – управление расположено на ее поверхности.

Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:

• ширину 60, 90, 45 см;
• высоту 45, 55 – 60 см;
• глубину 50 – 55 см.

В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.

А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная информация.

На видео – как правильно сделать выбор:

Нельзя крепить плиту над духовкой, лишенной вентиляции.

Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.

Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.

Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.

При установке встраиваемой духовки необходимо соблюдение следующих правил:

• помещение должно быть сухим;
• иметь хорошую вентиляцию;
• расположение духовки должно обеспечить свободный доступ к элементам управления.

В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.

Если в коробе для духового шкафа имеется задняя стенка, то в ней требуется вырезать отверстие для электрических проводов. Проводка должна соответствовать мощности электроприбора.

При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.

Выполнять подключение должен специалист.

После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.

При выборе кухонного гарнитура в первую очередь определяют «начинку»: встраиваемую технику. Предлагаемые модели варочных плит и духовых шкафов смотрятся стильно. Многообразие предлагаемых функций, габаритов, расцветок, дизайна дает возможность создать кухонную композицию, подходящую под квадратуру помещения и отвечающую запросам и требованиям хозяев. Встроенная техника размещается в шкафах, что позволяет органично вписать ее в кухонный ансамбль. Очень удобный вариант минимализировать лишние предметы – встроенные розетки в столешницу.

Видео: подключение панели в розетку

На видео – правило подключения панели к сети:

Шкаф для размещения варочной плиты и духового шкафа можно приобрести как элемент кухонного гарнитура. Если такое не предусмотрено, то его изготавливают на заказ или делают собственноручно. Установка и подключение варочной поверхности и духового шкафа требуют профессиональных знаний по электричеству и газовому хозяйству. Смотрите также информацию про мини духовку или мини печь и воздуховоды для вытяжки.

Как правильно установить встраиваемый электрический духовой шкаф и подключить его к сети?

В настоящее время в современных кухнях всё больше используются раздельные системы приготовления блюд. То есть когда духовой шкаф отделён от варочной панели.

В электродуховом шкафе термонагревательные элементы находятся в верхней и нижней частях, а также на боковых поверхностях. Некоторые модели оборудованы раздельными генераторами температуры нагрева.

На фото вы можете видеть встраиваемую модель электродухового шкафа созданного компанией «Ariston» оснащённую конвертором. Конвектор является крайне важным элементом электродухового шкафа.

Данный мощный вентилятор обеспечивает равномерное нагревание приготовляемых блюд и циркуляцию горячих паров воздуха. Именно поэтому, выбирая духовой шкаф необходимо в первую очередь обратить внимание на то, есть ли в нём конвектор. Уровень скорости вращения вентилятора можно регулировать. Безусловно, монтаж и подключение духового шкафа предполагают обязательное знание электротехники и наличие специфических навыков.

Как установить встраиваемый электрический духовой шкаф

Если вы только въехали в свою новую квартиру, то лучше всего будет купить хороший мебельный гарнитур для кухни, который будет включать в себя заранее установленный духовой шкаф и панель для варки, а выполнение сборки и установки всего комплекса лучше доверить опытным специалистам.

А если вы хотите сделать всё самостоятельно, то следует обязательно строго придерживаться некоторых правил. В первую очередь необходимо знать о том, что существует два типа модификаций этого оборудования:

• Зависимые
• Независимые

Духовые шкафы зависимого типа электрически связаны с панелью для варки. В данных моделях элементы управления, регулирующие процесс работы панели для варки расположены на самой панели духового шкафа. По этой причине зависимое встраиваемое оборудование реализуется комплексно и устанавливается согласно стандартной схеме: внизу ставится духовой шкаф, а вверху панель для варки.

Духовые шкафы независимого типа можно устанавливать в любом месте. Они работают в автономном режиме. Именно благодаря такой простоте независимые духовые шкафы в настоящее время пользуются огромной популярностью.

Перед тем, как производить монтаж духового шкафа следует сначала подготовить нишу, в которой он будет установлен. В первую очередь при помощи строительного уровня её надо проверить на предмет наличия на ней перекосов. Ни в коем случае нельзя допустить перекоса духовки, поскольку это может стать причиной неравномерного распределения тепла и последующего выведения из строя.

В связи с тем, что при функционировании духового шкафа с его нижней части выделяется значительное количество тепла, между шкафом и стенками ниши должны быть специальные зазоры для обеспечения вентиляции. От пола до дна шкафчика размер данного зазора должен составлять от минимум 85 до максимум 95 миллиметров. Между нишей и боковыми стенками шкафчика с каждой стороны должен иметься зазор приблизительно в 5 миллиметров. Зазор для вентиляции между нишей и задней поверхностью духовки должен составлять не меньше 40 миллиметров.

Подключение встроенного электродухового шкафа

После установки можно начинать его подключение. В связи с тем, что для работы электродухового шкафа необходимо огромное количество электроэнергии, то самым сложным и ответственным заданием при подключении является прокладка трёхжильного медного провода от силового щитка до розетки.

Если дом, в котором находится кухня весьма старый и его внутренняя электропроводка сделана с использованием алюминиевых электропроводов, то сделать это надо обязательно. Если уровень мощности духовки варьируется от 3 до 3,5 киловатт, то уровень потребления электрического тока составит 16 ампер. В силовом щитке надо обязательно поставить отдельный автомат, рассчитанный на 25 ампер, для включения духового шкафчика и от него до ближайшей розетки на кухне протянуть в кабель-канале провод ВВГ размеры которого составляют 3×2,5.
Если уровень мощности духового шкафа составляет более 3,5 кВт, то надо производить расчёт на ток порядком 32 ампер. При этом следует применять провод типа ВВГ – 3×4 и выставлять автомат на 40 ампер.

Помните! Все без исключения виды электромонтажных работ надо проводить только при выключенном электричестве. То есть вплоть до полного окончания монтажа на клеммы входного автомата сеть не должна подключаться.
На пришедший в кухню трёхжильный кабель надо установить трёхконтактную «авророзетку». Она обладает тремя клеммами: «земля», «ноль», «фаза». Если в квартире проводка установлена без «земли» согласно двухпроводниковой схеме, то необходимо выполнить подводку «земли» на щиток этажа из центрального щита электропитания подъезда.

Зависимо от модели задняя часть духового шкафчика может быть оборудована трёхконтактным разъёмом, предназначенным для подключения кабеля силового либо обычный клемник с несколькими винтиками. При последнем варианте под поверхность шайб винтиков затягивают небольшой отрезок трёхжильного кабеля на один конец, которого устанавливается «евровилка». На каждый винтик нанесена маркировка земли, ноля и фазы, однако, не смотря на это, данную работу следует выполнять крайне аккуратно.

Как подключить газовый духовой шкаф?

В сущности, главные работы по созданию ниши и при монтаже электродухового шкафа практически одинаковы. Вентиляционные зазоры также имеют одинаковые величины. Во время подключения газового шкафа можно столкнуться лишь с одной проблемой. Для подключения духового шкафа к газовой магистрали используется особый гибкий шланг. Главным условием правильного, безопасного подключения является абсолютная герметизация всех соединений.

К магистрали духовой газовый шкаф подключается посредством отдельного крана. В отличие от электромонтажных соединений, сделать которые под силу практически каждому, подключение любых видов газового оборудования должно проводиться исключительно специалистами газовой службы. От какой-либо самодеятельности при подключении газовой духовки лучше воздержаться. В противном случае последствия могут быть весьма трагичными.

Как установить встраиваемый духовой шкаф видео

Шкаф под духовой шкаф своими руками: как сделать

Встроенная модульная кухонная техника предусмотрена для того, чтобы вписать её в единый стиль фасада гарнитура или вставить в отдельный шкаф. Чтобы самостоятельно сделать шкаф для встроенной духовки и варочной панели, потребуется рассчитать размеры деталей, нарисовать план и чертежи.

Простой шкаф для духовки

Разделы статьи

Размеры изделия

Начала производству духовых шкафов положили иностранные компании. Это заметно сказалось на габаритах изделия.

Стандартной считается ширина моделей в 90–120 см. Это соответствует европейскому представлению о комфорте.

• Однако стандарты российских кухонных гарнитуров совсем иные. Здесь тумба под духовой шкаф и варочную панель имеет ширину в 60 см. В данном случае уступили производители аппаратов и стали выпускать модели с соответствующей шириной. Например, известный производитель товаров для дома Икеа.

Для того чтобы обеспечить простоту монтажа, ширина духовки быть меньше на 1–2 см.

• Сегодня можно найти и совсем миниатюрные встраиваемые модели – с шириной в 45 см, и высотой в 60 см. Однако, это скорее пробные образцы. Как правило, даже при ширине в 45 см, высота остается стандартной – 85 см.
• Глубина в большинстве изделий составляет 50–55 см.

Тумба под встраиваемый духовой шкаф обычно оборудуется выдвижным ящиком для хранения противней, посуды и прочего.

Материалы и инструменты

Тумба под духовой шкаф своими руками – вполне реальная задача. Никаких особых сложностей здесь нет. Для ее изготовления понадобится следующее:

• фанера или ЛДСП толщиной в 16–18 мм;
• столешница толщиной в 28 мм или больше;
• ножки;
• мебельные конфирматы, шканты и саморезы;
• направляющие;
• электродрель;
• столярный клей.

Самостоятельное изготовление

Если хозяин кухни привык работать руками и имеет определенные навыки обработки древесины, собрать пенал для духового шкафа любого типа для него будет не сложнее, чем обыкновенный стол. Такое решение меньше ударит по семейному бюджету, в среднем на сбор шкафа с нуля уходит около трех часов.

Материалы и инструменты

Чтобы не отвлекаться в процессе, перед началом работы следует запастись всем необходимым. В качестве основного материала, используемого для стенок, можно использовать обыкновенную фанеру толщиной 18 мм, но для столешницы (особенно если в нее не планируется врезать варочную поверхность), а также для дна следует выбрать древесные материалы не тоньше 30 мм. Если вы пока не особо задумываетесь над тонкостями дизайна кухни как целостного помещения, из всех цветов материалов отдайте предпочтение ореху – такие расходники найти проще всего, при этом они нормально воспринимаются на глаз и хорошо вписываются в большинство нейтральных интерьеров.

Если конструкция предполагает еще и наличие выдвижного ящика, обязательно приобретите комплект направляющих для него.

Чтобы ящик не стоял непосредственно на полу, можно докупить пластиковые мебельные опоры. Дополните все вышеописанное хорошими саморезами – и набор материалов готов. Что касается необходимых инструментов, то они обычно по умолчанию найдутся в любом доме, где живет мужчина, умеющий работать с древесиной. Технически самый сложный агрегат – это шуруповерт, все остальные инструменты предельно просты: пила для нарезки древесины, рулетка или линейка для измерений и карандаш для разметки.

Чертеж

Распространенной ошибкой при самостоятельном изготовлении мебели является уверенность в том, что собираемая конструкция слишком проста для того, чтобы еще и чертеж для нее делать. На самом деле вы просто обязаны набросать примерную схему готового ящика, причем обязательно с указанием всех размеров отдельных частей. Если конструкция получается довольно сложной, и с одного ракурса все ее детали оценить невозможно, не поленитесь нарисовать еще один или несколько чертежей, которые покажут будущую мебель с другого ракурса.

Если вы не занимаетесь сборкой мебели профессионально и повседневно, с созданием чертежа и его реализацией лучше не спешить. Опытные люди советуют новичкам рисовать чертеж задолго до начала сборки и нарезки деталей, чтобы затем, уже на свежую голову, еще раз оценить, насколько правильно он составлен. Проверяя схему, обязательно проверьте соответствия всех параметров, чтобы конструкция имела правильную прямоугольную форму.

Обратите внимание, что на чертеже должны быть нанесены даже места будущих креплений.

При точном расчете габаритов не забывайте, что вы отталкиваетесь от размеров духового шкафа. Измерьте его с учетом всех выступающих частей и к каждому параметру добавьте хотя бы по 1 см – этот запас гарантирует, что техника влезет в мебель. Полученные габариты – внутренние, для расчета наружных вы должны учитывать еще и толщину смежных стенок. Так, если ширина духового шкафа составляет 560 мм, то внутренняя ширина ящика должна составлять хотя бы 570 мм. При этом столешница будет лежать на боковых стенках, и если каждая из них имеет толщину 18 мм, то общая ширина столешницы составит не менее 606 мм – и то при условии, что она идеально подогнана, а не должна выступать.

Еще одна важная деталь – вентиляция. Какой бы хорошей ни была теплоизоляция духовки, не забывайте, что в рабочем состоянии она способна разогреваться до более чем 200 градусов, а в режиме самоочистки некоторые модели греются и до 500 градусов. Чтобы техника не так сильно грелась и не создавала опасности для гарнитура и другой окружающей мебели, ящик не стоит делать плотно обхватывающим ее со всех сторон. Если вы оставите более крупный зазор между стенкой духовки и стенкой пенала, дизайн кухни это не испортит, зато продлит срок эксплуатации духовки. Заднюю стенку у такого шкафа часто не делают, вообще, если же она есть, можно сделать мебель более глубокой, но не дотягивать дно до задней стенки, чтобы там осталось отверстие для доступа воздуха.

В идеале составлять чертеж следует уже после того, как вы изучили инструкцию к купленному духовому шкафу.

В ней может содержаться конкретная информация о том, насколько другие предметы должны быть удалены от работающего прибора, и это поможет правильно рассчитать все габариты.

Сборка

Когда чертеж с размерами всех деталей готов и несколько раз проверен, можно переходить к нарезке фанеры на куски нужного размера. Получив нужный набор деталей для будущего ящика, обязательно на каждую из них нанесите разметку, которая будет показывать место потенциальной установки крепежей. Так отмечают не только места вкручивания саморезов, но и зоны крепления направляющих для ящиков. Когда разметка готова, «примерьте» детали друг к другу и убедитесь, что все расчеты были правильными, и все узлы подходят.

После этого самодельные фанерные детали оснащаются купленными: к стенкам каркаса возле расположения будущего ящика саморезами привинчиваются направляющие, а ко дну, отсчитав в среднем по 5 см от краев к центру, прикрепляются ножки. После этого дно ставится ребром, в таком положении к нему проще всего прикрепить боковины. Боковые стенки привинчиваются саморезами максимально плотно, крепеж должен быть утоплен заподлицо – так вы не поранитесь о него в будущем.

Следите, чтобы все углы имели 90 градусов, после чего можно прикрутить крышку.

Если это был пенал отдельно для независимого духового шкафа, остается собрать выдвижной ящик (если таковой предусматривался чертежом) и поместить его и сам духовой шкаф на их законные места – на этом мебель готова. Если же в этот каркас необходимо было вмонтировать еще и варочную поверхность, нам предстоит еще один этап работы, для которого понадобятся дополнительные инструменты – дрель и электролобзик.

Измерьте внешнюю длину и ширину варочной поверхности, как и в случае с духовкой, добавьте к габаритам по несколько миллиметров с каждой стороны. Определите центр крышки ящика, от него проводите измерения так, чтобы будущее отверстие находилось на равномерном расстоянии от всех краев. Не спешите резать крышку – сначала нанесите контуры будущего отверстия карандашом и лишний раз убедитесь, что они вполне нормально вписываются на поверхности столешницы.

Чтобы пропустить пилу электролобзика через столешницу для дальнейшей нарезки, с помощью дрели просверлите отверстие в древесине. Учитывайте, что весь диаметр будущего отверстия должен находиться внутри очерченного контура, иначе вам ради получения идеального квадрата прорези придется увеличивать его габариты. После этого вставляйте пилочку и по нарисованному контуру аккуратно вырежьте пространство для установки варочной поверхности.

Когда проем готов, попробуйте вставить в него варочную поверхность.

Если вдруг проем оказался слишком маленьким, расширьте его, если же варочная поверхность нормально в него входит, можно дополнительно зашкурить края наждачной бумагой – это минимизирует вероятность получения травмы при эксплуатации кухонной техники. В комплекте с варочной плитой обычно поставляются специальные крепежи, при помощи которых следует надежно закрепить устройство внутри прорези. Проверьте, надежно ли держится варочная поверхность, приложив к ней определенную силу, и если кухонная техника держится и не шатается, значит, собственноручно изготовленный ящик для духового шкафа готов.

Как установить мебель для духового шкафа на кухню, смотрите в видео ниже.

Виды конструкций

Имеется несколько видов шкафов для установки духовки:

• Шкафы-пеналы. В конструкции такого типа духовки встраивают на уровне глаз, а снизу установлены просторные шкафы для хранения различных кухонных принадлежностей.
• Под варочной поверхностью. Такие устройства больше похожи на классический вариант духовок, совмещённых с плитами. Они менее удобные, чем шкафы-пеналы, поскольку при готовке нужно постоянно наклоняться, что приносит некоторый дискомфорт. А также могут возникнуть проблемы с очисткой печи. Но они в некоторых ситуациях имеют плюсы. Например, в маленьких кухнях будет затруднительно поставить большой шкаф-пенал для духовки. Также такая конструкция подойдёт для тех, кто концентрирует все предметы для приготовления в одном месте.

Плюсы и минусы конструкции в пенале

Пеналы имеют ряд удобств: при приготовлении пищи не нужно наклоняться, легче следить за процессом готовки пищи. Такие гарнитуры полезны для владельцев с проблемами спины. Конечно, их сфера применения намного шире, чем просто место для расположения духовой печи. Там можно установить мультиварку, тостер или другие кухонные устройства.

Поскольку духовки находятся на высоте, важно, чтобы крепление было крепким, потому что при обрушении конструкции можно получить травмы.

Где должна быть розетка под духовой шкаф и варочную панель

При грамотном подходе в разработке дизайн-проекта кухни расположение отдельностоящей плиты или дуэта «духовой шкаф + варочная поверхность» неразрывно связано с подводом вытяжки к вентиляционной шахте. Поэтому еще на стадии начала ремонта можно четко определить место размещения духовки. И, соответственно, предусмотреть розетки под ее подключение.

Однако тут не все однозначно. Располагать розетку строго за духовкой нельзя. При включенной в нее вилке образуется «мертвая» зона, которая не даст задвинуться духовому шкафу до нужной глубины.

Вариант расположения розетки ниже уровня духового шкафа также не очень удачен. Гораздо удобнее сначала отключить технику, а уже потом вынуть из кухонной тумбы. А не наоборот – при возникшей потребности в отключении от сети начинать выдвигать довольно тяжеловесный агрегат.

Самое оптимальное решение – вынести розетку ниже уровня столешницы в близлежащий шкаф-тумбу. Идеально, если в соседнем столе-тумбе около духового шкафа будут выдвижные ящики. Тогда в самой тумбе можно заднюю стенку не устанавливать вообще. Достаточно вынуть нужный ящик – и доступ к розетке открыт.

Также неплохое решение прикрутить накладную розетку к боковине шкафа с распашными створками. Мешать она внутреннему наполнению тумбы не будет, а пользоваться ею вполне удобно.

Главное чтобы этой тумбой не оказался стол под мойку. Столь близкое соседство с водой, сливом канализации нежелательно.

Вентиляция

Для духовок очень важна хорошая вентиляция для правильного функционирования. Важно позаботиться об этом ещё до изготовления тумбы под печь. Для хорошей вентиляции устанавливать духовку в 60 мм от стенки гарнитура, а зазоры сбоку и снизу должны составлять примерно 5 сантиметров.

Некоторые шкафы проектируются со специальным зазором между задней стенкой и дном для более продуктивной вентиляции. Важно позаботиться об этом во избежание порчи мебели, а также поломки самой духовки. Внимательно прочитайте инструкцию духового шкафа перед конструкцией тумбы.

Материал

Важно определить, из чего вы собираетесь собирать шкаф. Для изготовления кухонной мебели обычно используют ламинированные листы ДСП (ЛДСП). Но я рекомендую взять МДФ. Это несколько дороже ЛДСП, но модифицированные плиты покрыты более прочной и термостойкой плёнкой.

Для боковых стоек и ящика вполне подходит толщина листа 10–12 мм. Для полок из-за высокой нагрузки лучше брать листы 16 мм. Если в вашей мастерской найдётся материал разной толщины, это сэкономит деньги. В противном случае лучше приобрести листы поперечным сечением 16 мм.

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

• боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
• горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
• корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

• высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
• боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
• длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

ДСП или МДФ можно нарезать по размерам в мастерской: на профессиональном оборудовании выкройка займет куда меньше времени, а точность гарантирована. К тому же в большинстве случаев здесь же детали кромкуют – закрывают торцы меламиновой планкой. В противном случае операцию придется выполнять своими руками.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

• Сначала нужно собрать сам короб – боковины и горизонтали.
• Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
• Ко дну изделия нужно прикрепить саморезами ножки.
• Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
• Устанавливают заднюю стенку.
• Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

Популярные публикации

Замена стекла: где, как, почем?

Провода для духового шкафа

Разметка, раскрой

Уложив лист МДФ на верстак или на чистый пол, перенесите разметку с чертежа на плиту. Для этого лучше использовать рейсшину или длинную линейку. Для нанесения перпендикулярных линий карандашом пользуйтесь угольником. Перед резкой перепроверьте все размеры разметки.

Если у вас нет опыта работы с электролобзиком, то сразу не приступайте к резке деталей. Потренируйтесь на ненужных кусках ДСП. Добейтесь точности распила и только потом начинайте раскрой фрагментов шкафа. Работа требует предельной точности, иначе можно просто испортить материал и придётся покупать новый лист МДФ.

Инструмент

Для сборки тумбы под духовой шкаф понадобятся инструменты:

• электролобзик для выполнения ровной резки ДСП без заусенцев;
• струбцина для фиксации деталей;
• рулетка и угольник для разметки отверстий под крепёж;
• шуруповёрт;
• отвёртки;
• конфирматное сверло (зенкер) и вороток для установки евровинтов (конфирматов).

Зенкер, евровинт, заглушка и вороток

Крепёж

Для соединения элементов сборки шкафа понадобится крепёж:

• Конфирматы.

  Конфирмат

• Саморезы (шурупы по дереву).

  Для сборки шкафа нужны шурупы по дереву

• Шканты (деревянные дюбели).

  Деревянные дюбели

• Ручка-скоба для фасада ящика.

  Ручка с двумя точками крепежа — нужна для нижнего ящика

• Выдвижная система для ящика (2 штуки).

  Шариковые направляющие

• Мебельные ножки — 4 шт.

  Полимерные опоры с регулировкой высоты

Подготовительные работы

Для изготовления мебели желательно иметь мастерскую. Можно воспользоваться большим столом в свободном помещении. Предусмотрите наличие в шаговой доступности розетки для подключения электроинструмента и запаситесь удлинителем. Правильно организуйте освещение рабочего места.

Если собираетесь делать шкаф в нежилом помещении, то позаботьтесь об обогреве зимой и о принудительной вентиляции жарким летом. Большие оконные проёмы сэкономят расход электроэнергии в дневное время. Верстак, оборудованный упорами, гнёздами, тисками и струбцинами, будет хорошим подспорьем для сборки шкафа.

Тумба под духовой шкаф своими руками, чертежи и расчеты

Возьмем для примера расчета тумбового шкафа под встроенную духовку стандартных размеров. Чертеж ее будет выглядеть следующим образом.

При ширине столешницы 600 мм, с учетом свеса спереди и сзади глубина корпуса будет варьироваться в пределах 460-500 мм.

Если решено ставить стягивающую планку по центру модуля, то ее следует опустить примерно на 10 мм относительно боковин. Иначе она помешает врезке варочной поверхности в столешницу над духовым шкафом своими руками.

Если корпус тумбы будет изготавливаться из ЛДСП толщиной 16 мм, то расчет деталей будет выглядеть следующим образом.

Иногда от выдвижного ящика в конструкции короба под духовой шкаф отказываются вообще. Он абсолютно не нужен, как место хранения, если кухня большая и ящиков, полок в ней хозяйке вполне хватает. Тогда на проем под духовкой ставят «обманку» (жестко закрепленный фасад).

Привет, уважаемый читатель! Если Вы сейчас раздумываете над конструкцией тумбы под духовой шкаф, то дочитайте статью до конца и Вы узнаете почти все возможные варианты. Подробно расскажу о плюсах и минусах каждой версии.

Результатом прочтения статьи будет Ваш осознанный выбор определённого модуля. Вы точно будете знать зачем Вам именно такой шкаф нужен и будете получать максимум удовольствия в дальнейшем от своего выбора.

Существует два основных вида модулей под духовой шкаф. Причём каждый из них имеет свою дополнительную вариацию. Самый распространённый вид это духовка под варочной панелью. И второй, на мой взгляд более удобный, это духовой шкаф в пенале.

Конструкция шкафа под варочной панелью имеет два варианта — с выдвижным ящиком снизу духового шкафа и с выдвижным ящиком сверху духового шкафа. О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Конструкция шкафа в пенале, на уровне глаз, имеет вариант с рабочей поверхностью над шкафом и в пенале на уровне глаз без столешницы.О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Инструкция по установке столешницы

• К верхней поверхности столешницы приложите днище варочной панели и обведите его по периметру карандашом.
• По кромке разметки просверлите несколько отверстий так, чтобы они не выходили за пределы контура наружу. Они нужны для стартового движения пилки лобзика.
• Вырежьте электролобзиком проём для варочной консоли.
• Столешницу устанавливайте сверху на шканты в торцах боковин. Не забудьте предварительно смазать деревянные дюбели клеем ПВА.

Предварительные моменты

Варочные панели и духовые шкафы бывают газовые и электрические. Подключение оборудования к сети газоснабжения требует допуска профессионала — газовщика. Поэтому мы коснёмся установки своими руками только электрической техники.

Монтаж точки подключения к электросети

Прежде всего, розетка должна находиться в непосредственной близости от тумбы. Открытый задний проём шкафа позволяет беспрепятственно установить электрический разъём на стене с тыльной стороны мебели. Так как две единицы кухонного оборудования достаточно мощные, установите розетку с двумя гнёздами и заземлением.

Варочные панели и духовые шкафы не оснащаются вилками. Поэтому делать ли под них розетку, решайте сами. Я у себя дома подключил кабель панели параллельно с духовкой к питанию из подъезда через клеммники. В щитке подъезда на эту линию стоит отдельный автомат 32 А.

Подготовка проводов

Если трёхжильные кабели духовки и варочной панели не снабжены разъёмами, то нужно подсоединить к ним вилки с клеммами заземления. Длина проводов должна быть такой, чтобы можно было перед установкой подключить технику и проверить её функционирование.

Схема подключения духовки и плиты

Как установить настенную духовку в напольный шкаф — Модернизированный дом

Установка настенной духовки в напольный шкаф — отличный способ максимально эффективно использовать пространство на кухне. Процесс несложный, если ваш шкаф имеет диаметр 30 дюймов, и настенная духовка должна в него поместиться. Если вам нужно построить новый нижний шкаф или встроить его в существующий, давайте посмотрим, как вы можете разместить настенную духовку в нижнем шкафу.

Существует несколько причин для установки настенной печи. Настенные печи бывают разных стилей с большим ассортиментом опций, что делает их украшением любой кухни.Однако это означает, что есть много вопросов, которые необходимо рассмотреть, прежде чем выбрать духовку. Возникают вопросы, например, как бы вы установили настенную печь в нижний шкаф?

Если у вас есть шкаф диаметром 30 дюймов, вы можете поместить духовку прямо в него, убрав все препятствия. Подсоедините проводку и привинтите духовку к разъемам, которые поставляются с духовкой. При необходимости шкаф духовки можно изготовить из фанеры и заменить существующие шкафы.

Вам нужна модель со многими новейшими функциями? Какие особенности? Вы бы предпочли сэкономить немного денег с бюджетной моделью, которая по-прежнему выполняет свою работу? Мы познакомим вас с инструкциями по установке вашей настенной печи, а также с тем, как выполнить эту работу в рамках бюджета.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Опции для настенных духовых шкафов

Как и в случае с большинством других бытовых приборов, при покупке настенной печи можно выбрать один из следующих вариантов:

• Тип питания: Электрические настенные печи более распространены; однако доступны газовые настенные печи. Электрические духовки имеют больший выбор и их легче чистить.
• Размер: Вы можете легко получить 24-, 27- или 30-дюймовую духовку. Вероятно, это будет зависеть от размера вашего шкафа. Вам также нужно будет выбрать, хотите ли вы одинарную или двойную духовку. Если вы много готовите, особенно для гостей, вам может понадобиться двойная.
• Конвекция: Конвекционная печь быстро и равномерно нагревает пищу за счет вентилятора, перемещающего воздух по всей духовке. Эта функция добавит к стоимости духовки около 300 долларов.
• Самоочистка: Эта функция позволяет сэкономить время при очистке духовки.Тем не менее, это также будет стоить около 300 долларов.
• Тип органов управления: Электрические органы управления более распространены, но вы можете сэкономить и приобрести бюджетную модель с циферблатами.
• Блокировка управления: Родители маленьких детей обязательно должны учитывать эту функцию. Это позволяет родителю отключить панель управления, не позволяя маленьким детям играть с ней.
• Боковая дверца: Боковая дверца может быть удобной для людей с ограниченными возможностями, у которых в противном случае могут возникнуть проблемы с доступом к содержимому духового шкафа.Кроме того, некоторые люди могут найти внешний вид эстетически приятным.

Преимущества настенной печи

Одной из распространенных причин установки настенной печи является наличие второй печи. Это хорошо для людей, которые часто развлекаются. Еще одна распространенная причина — держать духовку отдельно от плиты, что позволяет комфортно готовить вдвоем. Также есть ряд других преимуществ, таких как:

• Если у вас болит спина, не нужно наклоняться
• Способность защитить лицо от жары
• В недоступном для детей и домашних животных месте
• Создает характер на вашей кухне
• Жаровня находится в пределах досягаемости, а не на самом дне духовки

Недостатки настенной печи

стоят дороже, что является их самым большим недостатком.Кроме того, они более сложны в установке. Это особенно важно, если вы собираетесь установить настенную печь самостоятельно. Еще несколько минусов:

• Они, как правило, нагревают ваш дом немного быстрее, если вы не установите для них систему вентиляции.
• Если вы храните что-либо в шкафу над ними, эти предметы также имеют тенденцию нагреваться
• В зависимости от расположения ручки могут мешать локтям и головам

Стоимость настенной печи

Высококачественная настенная печь может стоить всего 2500 долларов. Это может легко подняться до 1000 или 2000 долларов, а может и больше, в зависимости от вашего выбора духовки. Варочную панель нужно будет покупать отдельно.

Стоимость установки настенной печи в базовом шкафу

Установка настенной печи будет стоить от 1000 до 2000 долларов США . Стоимость работы по установке печи составляет примерно от 100 до 200 долларов.

Настенные печи часто нуждаются в жестком подключении. Таким образом, установка духовки может стоить денег, если вы не знакомы с проводкой.Если ваши шкафы нуждаются в ремонте, цена настенной печи может быть частью реставрации ваших шкафов.

Стоимость отдельной варочной панели

Стоимость варочной панели будет значительно варьироваться в зависимости от вашего выбора газовой, электрической или индукционной плиты. Электрическая плита стоит около 500 долларов, а индукционная плита может стоить до 2000 долларов.

Стоимость одного диапазона

Высококачественную кухонную плиту можно приобрести менее чем за 1000 долларов . Это также упрощает решение, объединяя варочную панель и духовку в одном изделии.

Преимущество ассортимента

Наиболее значительным преимуществом данной линейки является простота приобретения отдельностоящего блока. В противном случае необходимо переоценить и выбрать несколько отдельных. Кроме того, можно избежать труда и затрат на создание новых поверхностей для крепления настенных печей.

Стандартный монтаж или монтаж заподлицо?

Перед установкой настенной печи вам необходимо решить, хотите ли вы стандартное крепление или монтаж заподлицо. Установка духовки в напольный шкаф, когда она установлена ​​заподлицо, была бы удобнее и выглядела бы лучше.Кроме того, духовка, выступающая за прилавок, требует более частой чистки и выглядит менее привлекательно.

Если вам нужна вставка заподлицо, проверьте, можно ли установить вашу духовку таким образом. Некоторые настенные духовые шкафы не могут быть встроены заподлицо, поскольку это может привести к тепловому повреждению корпуса.

Размеры настенных печей для базовых шкафов

обычно имеют ширину 24, 27 или 30 дюймов. Хотя, возможно получить их в нескольких разных размерах. Самый распространенный размер настенной печи составляет 30 дюймов, для чего требуется 33-дюймовый шкаф.

Готовый шкаф для бытовой техники

Поставщики товаров для дома, такие как IKEA, продают готовые встраиваемые шкафы для бытовой техники, предназначенные для стандартных 30-дюймовых настенных духовок. Эти шкафы сделаны с прорезями для шнура питания и просто вставляются на место на вашей кухне.

Как построить шкаф для духовки

Чтобы построить простой шкаф для духовки, убедитесь, что на вашей кухне есть место для нового шкафа. Вероятно, вы можете использовать ту же фанеру, что и окружающие шкафы. Это должно сработать, так как снаружи большинства печей температура не достигает опасной температуры.

1. Удаление существующего шкафа. При необходимости вырежьте существующий шкаф. Этот шкаф должен стоять в конце всех остальных. Например, вы не можете вырезать шкаф над прилавком и рассчитывать установить там духовку; это просто не практично. Найдите крайний шкаф, которым вы не часто пользуетесь, и уберите его.
2. Провести измерения. Измерьте площадь вашей духовки и подберите фанеру к вашим существующим шкафам.Убедитесь, что вы создали шкаф таким образом, чтобы он был достаточно большим, чтобы вместить тип печи, который вы хотите. Тем не менее, он не должен блокировать коридоры или доступ к другим кухонным приборам.
3. Начать строительство. Соберите простую коробку, используя размеры вашей духовки. Убедитесь, что с каждой стороны есть дополнительные полдюйма, чтобы оставить место для установки духовки. Если у вас нет дополнительного места, у вас могут возникнуть проблемы с установкой духовки или даже с ее открытием и закрытием.
4. Закрепите и установите проводку. Соедините части коробки прочными скобами. Затем прорежьте отверстие в задней части коробки для проводки. Затем установите духовку на место и используйте соединитель с духовкой, чтобы установить ее на место.
5. Проявите творческий подход. Расположите свой новый шкаф там, где вы будете его использовать. Добавьте обрезки по краям, чтобы они гармонировали и выглядели профессионально.
6. Украсьте и наслаждайтесь! Если вы ищете молдинги, чтобы ваши шкафы гармонировали с потолком, это тоже вариант.

Как почистить настенную духовку?

  Настенная печь, особенно в напольном шкафу, может быть тесной и неудобной для доступа. Тем не менее, духовку необходимо чистить, а чистящие средства для духовок могут иметь слишком сильный запах, чтобы их можно было использовать. Если самоочистка невозможна, попробуйте следующее:

1. Удалите внутренности. Удалите решетки и все остальное внутри.
2. Создать решение. Смешайте пищевую соду и воду в пасту.
3. Нанесите смесь. Почистите всю внутреннюю часть печи, кроме нагревательных змеевиков, кистью.
4. Пусть сидит. Подождите ночь, а затем протрите влажной тканью.
5. Распылите на духовку. Смешайте уксус и воду в пульверизаторе и обрызгайте духовку. Это должно удалить вызывающие запах частицы из вашей духовки.
6. Протрите. После того, как уксус немного постоит, смочите тряпку водой и протрите внутреннюю часть духовки.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Наша еда на вынос

прекрасно подходят для создания уютного пространства для приготовления пищи, особенно когда на кухне находится более одного человека. Шкаф легко создать, если вы предоставите достаточно места и сделаете правильные измерения. Хотя вы можете установить их самостоятельно, мы настоятельно рекомендуем иметь друга.Печи могут быть тяжелыми, поэтому лучше, если у вас есть кто-то, кто поможет вам с подъемом. Мы надеемся, что это руководство помогло вам создать комфорт и удобство на вашей красивой кухне.

Связанные руководства

Модернизированная домашняя команда

Мы команда страстных домовладельцев и энтузиастов по благоустройству дома, которым нравится делиться с другими домовладельцами советами по благоустройству, ведению домашнего хозяйства, декорированию и садоводству! Ищете ли вы пошаговое руководство по ремонту бытовой техники, чистке ковра или даже установке забора, мы вас обеспечим.

Недавно опубликовано

Какой цвет затирки использовать с плиткой, имитирующей дерево?

Вы укладываете новую плитку в своем доме? Установка напольного покрытия может быть дорогостоящей, трудоемкой и совершенно сложной. Есть так много материалов, цветов и стилей на выбор. Если…

Должен ли провод THHN находиться в кабелепроводе?

Электропроводка – это не то занятие, которым обычно занимаются домашние мастера.Тем не менее, некоторые люди берутся за мелкий ремонт электрооборудования и дополнения к электрическим системам в домах. Один…

Как установить настенную духовку

Настенная духовка обычно рассчитана на ограниченное число размеров шкафа. По этой причине важно измерить отверстие шкафа и сравнить его с размерами печи, указанными в документации. В некоторых случаях может потребоваться расширить отверстие [источник: Frigidaire].

Предостережение : Если вы не знакомы с электромонтажными работами или местные законы требуют, чтобы для выполнения работ по перемонтажу проводки требовался лицензированный электрик, вам необходимо нанять квалифицированного электрика [источник: Ron Hazelton’s House Calls].

Вот как установить настенную духовку:

Реклама

1. Выключите автоматический выключатель, подающий электроэнергию на духовку. На всякий случай заклейте автоматический выключатель лентой, чтобы предотвратить его случайное включение.
2. Снимите дверцы старой духовки
3. Снимите анкерные винты и осторожно выдвиньте или поднимите духовку из корпуса. Вам может понадобиться помощь в этом.
4. Перережьте электрические провода, идущие к старой духовке.
5. Найдите электрическую распределительную коробку в задней части шкафа. В некоторых домах коробка находится внутри стены. В этом случае вам придется прорезать сухую стену, чтобы открыть ее.
6. Измерьте размеры проема шкафа и сравните их с требуемыми размерами, указанными в документации новой печи.Если требуемый проем шире, чем проем шкафа, разделите разницу на два, а затем отметьте и отрежьте половину этой величины с каждой стороны проема.
7. Поместите новую духовку рядом со шкафом так, чтобы прикрепленный армированный кабель мог добраться до электрической распределительной коробки.
8. Прикрепите к кабелю угловой зажим.
9. Скрутите каждый провод дома и соответствующий провод духового шкафа вместе. Закрепите провода проволочной гайкой.
10. Аккуратно сложите соединенные провода внутри распределительной коробки, установите на место крышку и прикрепите к крышке угловой кабельный кронштейн.Если вы ранее прорезали стену, чтобы получить доступ к коробке, полностью закройте отверстие.
11. Поднимите и вставьте новую духовку в шкаф (попросите кого-нибудь помочь вам в этом) и закрепите ее винтами.
12. Прикрепите дверцы духовки и любую прилагаемую отделку.
13. Включите автоматический выключатель [источник: Звонки на дом Рона Хейзелтона].

Реклама

Нижний шкаф для духовки ⋆ 🌲 ThePlywood.com

Одной из главных особенностей любой кухни является плита.На большинстве кухонь это означает сочетание плиты и духовки, объединенных в единый автономный блок. Но по мере того, как люди модернизируют свою кухню, сама идея отдельно стоящей плиты на самом деле не подходит. Хотя есть вещи, которые можно сделать, например, купить более красивую плиту и установить стильную вытяжку вместо стандартной, это, как правило, выделяет ассортимент, а не гармонирует с остальной частью кухни. Требуется другой подход, если вы хотите, чтобы их плита и духовка соответствовали стилю остальной части кухни.

Другой подход заключается в установке плиты в столешницу, а духовки в шкаф. Несмотря на то, что они все еще видны как присутствующие, наличие шкафов вокруг них, которые соответствуют остальной части кухни, служат для того, чтобы они значительно лучше гармонировали.

Очевидно, плита встроена в столешницу либо вдоль стены, либо на острове. Печь — это отдельная история. Есть два разных способа строительства печи; один заключается в том, чтобы встроить его в настенный шкаф во всю высоту, чтобы духовка находилась на удобной для обзора высоте, а другой — встроить ее в базовый шкаф, расположенный под прилавком.Какое место выбирается, зависит от предпочтений домовладельца в отношении стиля, а также от того, сколько они пекут. Людям, которые много занимаются выпечкой, нравится шкаф духового шкафа в полный рост не только из-за удобства его работы на удобной высоте, но и из-за возможности встроить двойную духовку. Но тем, кто не использует свою духовку так часто, обычно лучше встроить духовку в базовый шкаф ниже уровня столешницы.

Для этого требуется специальный нижний шкаф, специально предназначенный для установки духовки.Хотя теоретически было бы возможно модифицировать стандартный нижний шкаф для установки в него духовки, были бы проблемы с тем, чтобы сделать это таким образом, чтобы он плавно гармонировал с остальной частью шкафа. В зависимости от размера духовки и шкафа могут потребоваться наполнители, которые трудно подобрать к существующему шкафу. К счастью, большинство производителей шкафов предлагают подставки для духовок различных размеров как часть своей линейки. Можно даже найти шкафы для духовки в Икеа.

Однако размер основного шкафа имеет решающее значение. печи нуждаются в надлежащей вентиляции для работы. Многие из них имеют блокировки, из-за которых духовка отключается, когда становится слишком жарко. Без этой вентиляции духовка, скорее всего, перегреется снаружи, что приведет к срабатыванию этих блокировок и отключению духовки. Чтобы предотвратить это, базовый шкаф духовки обычно должен быть на три дюйма шире, чем духовка. Глубина обычно не является проблемой, так как все духовые шкафы рассчитаны на то, чтобы поместиться в стандартный кухонный шкаф глубиной 24 дюйма.

На передней стороне этой печи требуется 36 дюймов свободного пространства, прежде чем вы упретесь в остров. В кухнях, которые проектируются для одновременной работы двух человек, это расстояние должно быть увеличено до 47 дюймов, чтобы позволить им пройти (боком) при открытой духовке. Не ставьте шкаф духовки к стене, так как требуется 12 дюймов свободного пространства, чтобы было куда положить все, что вынимается из духовки.

Встраиваемые духовки выпускаются в четырех основных конфигурациях:

• Полноразмерная одинарная духовка
• Полноразмерная двойная духовка
• Полноразмерная духовка с микроволновой печью
• Низкая двойная духовка

Можно установить как полноразмерную одинарную духовку, так и низкую двойную духовку в базовом шкафу. Точно так же могут быть встроенные микроволновые печи, хотя они обычно устанавливаются в настенных шкафах, часто над духовкой, также с вытяжкой. Но полноразмерная двойная духовка и комбинация духовка-микроволновая печь требуют большей высоты по вертикали, чем доступно под столешницей. Поэтому их необходимо монтировать в полноразмерный шкаф.

Включение духовки

Духовки также могут быть электрическими или газовыми. Большинство людей просто заменяют существующую печь на ту, которая использует то же топливо для отопления.Но можно переключаться с одного на другой. В то время как изменение газовых линий может быть не обычным явлением в большинстве проектов реконструкции, изменение проводки является обычным явлением. Тем не менее, газ может быть подключен к духовке, если есть способ попасть под пол, например, в доме, где есть подвал или подвал.

В то время как домовладелец или самодельщик может легко подключить новую духовку к электричеству или к газовому соединению, рекомендуется пригласить лицензированного сантехника для подключения к газовой линии или лицензированного электрика для подключения к линии электропередач. Ввод любого из них несколько опасен, если человек действительно не знает, что он делает.

Здесь следует отметить несколько важных моментов. Во-первых, утечки газа чрезвычайно опасны. Если произойдет утечка и он взорвется, дом, скорее всего, сровняет с землей. Вот почему для установки новых газовых линий всегда следует нанимать сантехника. Что касается электричества, то большинству печей требуется 220 вольт переменного тока, а не стандартный домашний ток, который есть в розетках. Это не проблема, так как в доме есть и другие вещи, которые используют 220, такие как кондиционеры, водонагреватель и сушилки для белья.Вот в чем проблема; питание 220 вольт доступно только в верхних местах выключателя на панели, поэтому добавление линии 220 вольт может потребовать повторной проводки большей части панели. Это то, что средний домовладелец не должен пробовать самостоятельно.

Сборка тумбы под духовку

Сборка нижнего шкафа для духовки очень похожа на сборку любого другого основного шкафа, за исключением того, что в нем нет полок, кроме нижней полки, и нет дверей. Исключением является случай, когда устанавливается короткая духовка, для которой может потребоваться полка.В любом случае не будет перекладины, идущей вертикально между дверями как часть лицевой рамы.

Большинство кухонных шкафов изготавливаются в основном из фанеры твердых пород толщиной ¾ дюйма, за возможным исключением задней панели, которая может быть изготовлена ​​из фанеры толщиной ¼ дюйма. Фанеру 3/4 дюйма также можно разрезать, чтобы сделать различные структурные полосы, необходимые для всего корпуса. Лицевая рама из твердой древесины прикреплена к передней части шкафа, но она носит скорее декоративный, чем конструкционный характер. Поскольку фанера, используемая для боковых и задней стенок, не будет видна, балтийская береза ​​может быть легко заменена на фанеру твердых пород, сэкономив немного денег.

Это означает, что шкаф в основном четырехсторонний, так как нет необходимости в верхней или передней панели. Однако, несмотря на отсутствие передней панели, необходимо установить лицевую рамку. Поскольку столешницы нет, необходимо установить деревянные планки спереди и сзади шкафа, чтобы столешницу можно было прикрепить к шкафу. Если задняя часть шкафа изготовлена ​​из фанеры толщиной ¼ дюйма, то в верхней части задней части следует также установить планку из дерева или фанеры толщиной 3/4 дюйма, чтобы шкаф можно было прикрепить к стене.

На самом деле печь стоит на нижней полке основного шкафа, которая должна выдерживать ее вес. Это означает, что недостаточно прикрепить нижнюю полку с помощью винтов, проходящих через боковые стороны шкафа. Для этой полки потребуется опора, чтобы она могла выдержать вес духовки, не провисая со временем.

Габаритные размеры шкафа: 34 ½ дюйма в высоту, 24 дюйма в глубину и он должен быть на 3 дюйма шире, чем устанавливаемая печь.Спереди на уровне пола вынимается выступ высотой 3 ½ дюйма и глубиной 3 дюйма, а по всему периметру устанавливается лицевая рама из твердой древесины 1 x 2 дюйма. Полка должна быть установлена ​​так, чтобы ее верхняя часть находилась на одном уровне с верхней частью нижней направляющей лицевой рамы. Однако, если печь имеет небольшую глубину, нижняя направляющая лицевой рамы должна быть выше, чтобы вместить ее. В этом случае полка должна быть поднята, чтобы соответствовать.

Простой шкаф

Основными компонентами тумбы являются две стороны, которые зеркально отражают друг друга.Они оба должны быть 34 ½ дюйма в высоту и 23 1/4 дюйма в глубину, изготовлены из фанеры лиственных пород толщиной ¾ дюйма или яблони. Их нижний передний угол должен быть надрезан для носка. Так как будет прибит кусок фанеры толщиной ¾ дюйма, чтобы сделать заднюю часть носка, выемки фактически должны быть вырезаны на 3 ¾ дюйма в глубину, чтобы получился зацеп глубиной 3 дюйма.

Вырежьте заднюю стенку шкафа из фанеры толщиной ¼ дюйма. Он должен быть 34 ½ дюйма в высоту и такой же ширины, как шкаф. Также вырежьте полосу высотой 3 ½ дюйма из твердой древесины ¾ дюйма, если шкаф широкий, чтобы он действовал как удар для носка.Прикрепив эти две части, приклеив и прибив их к двум сторонам, вы придадите шкафу его основную форму.

Хотя на этом этапе шкаф будет иметь свою основную форму, все еще необходимы три полоски фанеры 3/4 дюйма, чтобы можно было прикрепить готовый шкаф к стене и столешнице. Они должны быть не менее 3 дюймов в ширину и на 1 ½ дюйма короче ширины столешницы. Приклейте и прибейте две из них, укладывая плашмя (горизонтально), между двумя сторонами, проходя по верхним углам. Приклейте и прибейте третий к задней панели, чуть ниже горизонтальной полосы.

За исключением нижней полки и лицевой рамы, шкаф готов. Перед установкой полки рекомендуется изготовить лицевую рамку и установить ее. Так легче убедиться, что верхняя часть полки находится на одном уровне с верхней частью нижней направляющей лицевой рамки.

Изготовление рамки для лица

Лицевая рама для шкафа представляет собой не что иное, как четыре куска твердой древесины размером 1 x 2 дюйма, вырезанные и собранные в простую раму. Нет необходимости сглаживать углы, чтобы скрыть торцевые волокна.Скорее, две вертикальные перекладины перекрывают горизонтальные перекладины. Поскольку верхняя и нижняя части стоек будут скрыты столешницей и полом, не будет видно торцевой шероховатости. Габаритные внешние размеры рамы должны составлять 31 дюйм в высоту и ширину шкафа.

Обратите внимание, что это размеры стандартного основания духовки, при этом стандартная духовка предназначена для установки в тумбу. Всегда существует вероятность того, что используемая печь будет короче, что потребует изготовления нижней направляющей из более широкой доски, чтобы компенсировать разницу.Обязательно ознакомьтесь с фактическими требованиями к отверстиям в инструкции по установке духовки, прежде чем делать лицевую рамку.

Эти четыре детали можно соединить вместе различными способами. Выбранный метод полностью зависит от предпочтений столяра и имеющихся у него инструментов.

• Глухой паз и шип
• Печенье
• Домино
• Дюбеля
• Винт с гнездом

После того, как клей высохнет на лицевой раме, его можно установить на переднюю часть шкафа, приклеив и приклеив и передний стрингер, прикрепленный к шкафу для крепления столешницы. Не используйте слишком много гвоздей, так как отверстие необходимо будет заполнить. Рекомендуется разумное размещение гвоздей, чтобы текстура древесины лучше их скрывала.

Установка полки

После установки лицевой рамы можно установить полку для духовки. Он должен быть сделан из той же фанеры толщиной 3/4 дюйма, что и остальная часть шкафа. Однако эта часть не видна, поэтому некоторые столяры предпочитают использовать фанеру более низкого сорта, ОСП или МДФ.

Измерьте фактическую толщину материала, используемого для полки, и измерьте высоту верхней части нижней направляющей лицевой рамы над полом или столешницей.Вычтите толщину материала полки из высоты рельса, чтобы узнать, какой высоты должны быть опорные блоки. Вырежьте эти опорные блоки, чтобы они входили внутрь с обеих сторон и сзади. Они не обязательно должны доходить до угла, но должны занимать большую часть доступного пространства. приклейте и прибейте их к бокам и задней части шкафа.

Вырежьте полку, чтобы она поместилась внутри шкафа. Его, вероятно, нужно будет обрезать чуть меньше размера; в противном случае он может застрять при попытке установить его на место.Поместите его поверх опор и прибейте гвоздями. Базовый шкаф готов к установке.

Установка нижнего шкафа и духовки

Нижний шкаф духовки устанавливается так же, как и любой другой нижний шкаф на кухне, и его следует устанавливать одновременно с их установкой. Перед установкой найдите расположение стоек в стене и отметьте их таким образом, чтобы маркировка была видна, когда шкафы будут установлены.

Установите все шкафы на место, плотно прижав друг к другу, проверив размеры и размещение.Затем прикрепите каждый шкаф к стене с помощью шурупа для гипсокартона 2 1/2 дюйма, проходящего через полосу, установленную в верхней части задней части для этой цели. Просверлите сквозные отверстия для шурупов в этой полосе, но дайте шурупам самостоятельно ввернуться в гипсокартон и в шпильки за ним. Используйте шурупы или гвозди для гипсокартона диаметром 1 ¼ дюйма, чтобы прикрепить шкафы друг к другу сверху сзади и спереди.

Столешница должна быть установлена ​​до установки духовки, так как после установки духовки невозможно будет прикрепить нижний шкаф к нижней части столешницы.

Перед установкой печи обязательно отключите выключатель, подающий питание на печь.

Используйте часть упаковочного материала из коробки духовки в качестве подставки для духовки, чтобы ее можно было установить перед нижним шкафом. Вставьте его в отверстие достаточно далеко, чтобы убедиться, что он подходит, а затем снимите его, установив на упаковочный материал. Подсоедините провода от духовки к проводам, которые электрик установил в электрическую коробку на стене, внутри шкафа, следуя инструкциям, прилагаемым к духовке.Обратите внимание, что очень важно полностью следовать инструкциям, чтобы избежать возникновения опасности возгорания. Страховые компании не возмещают убытки в случае пожара, когда домовладельцы производят неправильную установку.

При подключенной духовке можно включить выключатель и проверить работу духовки. Затем поднимите духовку и вставьте ее в отверстие, толкнув ее полностью назад. Откройте дверцу духовки и отцентрируйте духовку на лицевой раме. Затем вставьте винт, прилагаемый к духовке, через отверстие в рамке духовки и в лицевую рамку шкафа.

Обратите внимание, что установка духовки или двойной духовки в полноразмерный шкаф, предназначенный для духовок, точно такая же, как и эта процедура, за исключением того, что духовка находится выше земли.

Установка надконвекционной печи и шкафа

два листа 3/4-дюймовой фанеры из дуба
один лист 1/4-дюймовой фанеры из дуба
40 погонных футов дубовой доски 1×6
четыре комплекта фурнитуры для шкафа (петли и соответствующие ручки
2-дюймовая кольцевая пила
аккумуляторная дрель с аккумулятором и магнитом винтовой наконечник
удлинительная лестница
каркасный угольник
утюг
уровень
измерительная лента
карандаш
стусло
фрезер
защитные очки
скоростной угольник
искатель шипов
настольная пила

Примечание. Большинство печей большого ассортимента рассчитаны на отверстие высотой 30 на 15 дюймов.Проверьте правильность размеров вашей конкретной модели. Чтобы разместить компактную конвекционную печь по центру над плитой, в этом проекте было построено три шкафа: один 7 на 30 дюймов, один 30 на 15 дюймов и один 18 на 30 дюймов.

1. Сначала вырежьте детали для ящиков шкафа. Используйте 3/4-дюймовую дубовую фанеру для верхней, нижней и боковых сторон. Для спинок используйте дубовую фанеру толщиной 1/4 дюйма. После того, как коробки построены, прикрепите три и установите их как единое целое.Отрежьте четыре куска дуба размером 11-3/4 дюйма на 30 дюймов, затем две доски размером 11-3/4 на 15 дюймов для сторон. Отрежьте две доски по 5-1/2 дюйма, две по 28-1/2 дюйма и две по 16-1/2 дюйма для верхней и нижней частей.

2. Вырежьте пазы в боковых, верхней и нижней частях (пазы в основном представляют собой прорези в куске дерева, в который вставляется другой кусок дерева под углом 90 градусов). Отрежьте плинтус шириной 1/4 дюйма и установите 3/4 дюйма сзади, чтобы оставить место для подрамника, чтобы прикрепить его к стене.

3. Соберите коробки с помощью финишного гвоздезабивателя и клея. Прибейте три стороны вместе, затем верните 1/4-дюймовую фанеру на место и прикрепите четвертую сторону гвоздями. Прибейте подрамник сверху и снизу (подрамник представляет собой 3-1/2-дюймовую полосу из твердой древесины или фанеры, которую вы прокручиваете, чтобы прикрепить шкаф к стене, столешнице или другой поверхности). Утюг на кромке после сборки.

4.Двери изготовлены из массива дуба в стиле досок и реек, чтобы соответствовать оригинальным шкафам. Возьмите масштаб и размеры с оригиналов и работайте с ними.

5. Окрасить внутренние и внешние поверхности ящиков и дверей. Запечатайте прозрачным атласным полиуретаном.

6. Соедините три коробки вместе, чтобы облегчить выравнивание. Найдите шпильки с помощью искателя шпилек, затем измерьте и просверлите отверстие в шкафу над плитой для шнура питания (проконсультируйтесь с инструкциями производителя печи, чтобы определить расположение отверстия).Подвесьте шкаф, вкрутив 3-дюймовые шурупы в настенные шпильки.

7. Установите вентиляционное отверстие для духовки, прорезав отверстие в гипсокартоне и выйдя наружу через обшивку. Установите вентиляционное отверстие снаружи, сначала установив кожух наружного вентиляционного отверстия. Соедините внутреннюю часть с помощью короткого отрезка воздуховода, а затем внутреннего фланца.

8. Прикрутите подвесной кронштейн к шкафу и установите печь в соответствии с инструкциями производителя.

9. Установите дверцы шкафа, просверлите отверстия для ручек и прикрепите ручки.

Как установить настенную печь в нижний шкаф [упрощенный метод]

В последнее время люди предпочитают устанавливать духовку на стене по разным причинам, в том числе из-за экономии места на прилавке. Кроме того, настенные печи выглядят стильно по сравнению с отдельностоящими. Тем не менее, монтаж духовки самостоятельно для некоторых является проблемой. В этой статье мы покажем вам, как установить настенную духовку в нижний шкаф.Обратите внимание, что вы можете установить печь в соответствии с вашим предпочтительным стилем или дизайном, но процесс такой же. Кроме того, процесс установки должен быть максимально простым и дешевым. Однако это не означает, что это делается небрежно, потому что последствия могут быть не очень приятными.

Ниже приведены шаги, которые необходимо знать для установки настенной печи в нижний шкаф.

Прежде чем приступить к монтажу, убедитесь, что вы защищены от возможного поражения электрическим током. Просто выключите переключатель или основной источник. Кроме того, очистите территорию от любых предметов и мебели, о которые вы можете споткнуться.

Было бы неразумно начинать сверление, не зная точных размеров печи. Используйте измерительную ленту, чтобы измерить длину и ширину духовки, чтобы определить точное положение, в котором она будет располагаться на стене. Кроме того, измерьте настенный ящик, чтобы убедиться, что духовка установлена ​​правильно. Эти измерения помогут вам правильно выполнить бурение.Далее измерьте внутри шкафа и сравните со снятыми с духовки. Убедитесь, что духовка подходит идеально, в противном случае вам придется отрегулировать ящик.

Если вы впервые устанавливаете настенную печь, начните с очистки стены, на которой будет установлена ​​печь. После этого продолжайте медленно сверлить, пока не достигнете желаемой глубины. Однако, если у вас есть существующая духовка, отвинтите ее от стены и очистите отверстия от любого материала. Замените его новым ящиком и затяните винты.

Размещение духовки в тумбе может показаться простым, но вы должны соблюдать осторожность. Во-первых, печь может быть тяжелее, чем вы думаете, и вы можете уронить ее и повредить. Во-первых, перед подъемом убедитесь, что он находится недалеко от шкафа. Подняв его, осторожно положите его на ящик и не отпускайте, пока он не станет устойчивым. Вы всегда можете обратиться за помощью, если не можете поднять его самостоятельно.

Предполагая, что питание все еще отключено, подключите кабель питания духовки к розетке. Подключение к сети является одним из наиболее важных этапов монтажа настенной печи. Зачем? Если что-то пойдет не так с питанием, печь может быть серьезно повреждена. Скачок напряжения в результате неисправных автоматических выключателей является здесь одной из основных проблем. Включайте питание только в том случае, если уверены в его стабильности.

Теперь, когда ваша духовка установлена ​​и выглядит прекрасно, пришло время провести некоторые испытания.Перед тем, как что-либо готовить, убедитесь, что потребление энергии плавное и что горелки получают необходимую мощность. Также убедитесь, что ручки работают правильно. Немедленно выключите питание, если заметите неполадки либо с электропитанием, либо с самим приготовлением пищи.

Предупреждение : Помимо угрозы поражения электрическим током, во время монтажа могут возникнуть некоторые другие факторы риска. Например, утечка газа может быть так же опасна, как заливание огня бензином. Убедитесь, что печь герметична и нет утечки газа.Во-вторых, стабильность печи имеет первостепенное значение. Немедленно снимите его, если заметите, что вес слишком велик для шкафа.

Перед монтажом духовки на стену необходимо учитывать несколько факторов. Люди часто игнорируют эти простые вещи, не зная, что от них зависит успех процесса. Вот что нужно учитывать перед фактической установкой.

Вы можете по-разному монтировать духовки различных типов и стилей.Ваши предпочтения здесь не имеют большого значения, потому что вы не можете навязывать определенную конструкцию крепления, если конструкция духовки говорит об обратном. В то время как большинство духовок одностенные, есть встроенные, и их монтаж сильно отличается. Точно так же вы не можете установить духовки с двойными стенками так же, как печи с тройными или одностенными стенками.

Если печь, которую вы хотите установить, использует электроэнергию, то она должна быть установлена ​​рядом с розеткой. Вам не рекомендуется использовать удлинитель питания для подачи питания по очевидным причинам.Удлинитель не только мешает движению, но и может сдуться, когда от него отнимается слишком много энергии.

Дверь должна свободно открываться и закрываться. Это означает, что духовку следует устанавливать вдали от любых объектов, которые могут помешать полному открытию дверцы. Предпочтительно расположить духовку в центре, где достаточно места для открывания.

Если вы устанавливаете настенную печь самостоятельно, убедитесь, что у вас есть все инструменты для выполнения этой работы.К ним относятся:

— Отвертка

— Табурет

— Прочная лента

— Рулетка

— Сверло

— Гаечный ключ (регулируемый)

к вашим услугам. Например, используйте динамическую дрель вместо сверла, если вы не можете найти первое.

A Короткое видео:

Как установить настенную духовку в напольный шкаф легко, но только если делать это аккуратно и правильно. Обеспечение безопасности для себя и предмета – первый шаг к успешной установке. Настенные печи становятся популярными благодаря уникальному стилю и дизайну. Если вы думаете о покупке или уже имеете его, не ломайте голову над установкой. Все, что вам нужно сделать, это следовать описанной выше процедуре, и все готово. Но вы всегда можете попросить о помощи, если вы уверены, что не сделаете свою работу хорошо.

Если вам нравится читать эту статью, ознакомьтесь с нашими обзорами настенных духовых шкафов.

SEKTION Напольный шкаф для духовки, белый, 30x24x30″

Дерево — это материал, который чаще всего ассоциируется с мебелью ИКЕА, и на то есть веские причины. Он возобновляем, пригоден для вторичной переработки, долговечен, красиво стареет и является важной частью нашего наследия скандинавского дизайна. .В ИКЕА мы считаем, что древесина, полученная ответственным образом, является ключевым фактором смягчения последствий изменения климата.В 2012 году мы поставили цель: к 2020 году наша древесина будет из более устойчивых источников. Мы рады сообщить, что достигли этой цели, и сегодня более 98% древесины, используемой для производства товаров ИКЕА, либо сертифицированы FSC, либо переработаны.

Наша цель — помочь как можно большему количеству людей иметь кухню, в которой они хотели бы находиться. Мы начали делать наброски. «Когда мы создавали SEKTION, это было самое большое изменение в нашей кухне, поэтому справедливо сказать, что мы очень стремились сделать все правильно», — говорит техник Клас-Ола Нильссон.

Итак, какой должна быть кухня мечты людей? Мы опросили тысячи людей, побывали в сотнях домов и работали с профессионалами пищевой промышленности. «Мы обнаружили, что если и есть что-то общее с кухнями по всему миру, так это то, что они разные.— говорит Клас-Ола. «Как и многие люди, которые мечтают о кухне открытого пространства, есть люди с небольшим пространством или люди, которым нужно вписаться в уже существующую комнату».

Один элемент стал невероятно важным. «Мы поняли, что нам нужна кухонная система, которая могла бы адаптироваться к помещениям разного размера, чего раньше не было», — говорит Клас-Ола. «Итак, мы разработали шкафы, которые можно было разместить практически где угодно». Различные размеры можно смешивать, чтобы они лучше всего подходили к комнате, и они все равно будут сочетаться друг с другом — без лишних концов. Умная внутренняя часть может быть персонализирована для поддержки ваших кухонных потребностей и действий.

Адаптируемая кухня лучше соответствует тому, как вы любите готовить, как сейчас, так и в будущем. Начинаете ли вы жаждать более профессиональной кухни или просто хотите начать использовать ее для большего количества занятий, мы будем рады помочь SEKTION. «Ничего не говорит о том, что SEKTION уже установлен и исправлен», — говорит Клас-Ола. «Это то, что развивается, и мы развиваемся по мере того, как наши представления о том, что должна делать кухня, меняются в будущем».

Леса способствуют поддержанию баланса в атмосфере, очищают воздух, которым мы дышим, и являются частью круговорота воды.Они питают биоразнообразие дикой природы и обеспечивают жильем коренные общины, средства к существованию которых зависят от лесов. 90% видов растений и животных, живущих на планете, нуждаются в лесах для выживания. Они обеспечивают источники пищи, топлива, древесины и многих других экосистемных услуг, на которые мы полагаемся. Поставляя около 19 миллионов м3 круглого леса в год примерно из 50 стран, ИКЕА оказывает значительное влияние на мировые леса и лесную промышленность и несет огромную ответственность за то, чтобы положительно влиять на то, как добывается древесина.Ответственное использование древесины и управление лесным хозяйством обеспечивают удовлетворение потребностей людей, зависящих от лесов, устойчивую работу предприятий, защиту лесных экосистем и повышение биоразнообразия.

В ИКЕА мы работаем в соответствии со строгими отраслевыми стандартами, чтобы продвигать ответственное лесопользование. Мы не разрешаем использовать древесину в нашей цепочке поставок из лесных районов, которые являются незаконными или имеют высокую природоохранную ценность, или из лесных районов с социальными конфликтами. Прежде чем начать сотрудничество с ИКЕА, поставщики должны продемонстрировать, что они отвечают критическим требованиям ИКЕА в отношении поставок древесины. ИКЕА требует, чтобы все поставщики приобретали древесину из более устойчивых источников (сертифицированная FSC или переработанная древесина). Все поставщики регулярно проверяются, и поставщики, не соответствующие требованиям, должны принять немедленные меры по исправлению положения. Работая вместе с нашими поставщиками, мы с гордостью сообщаем, что достигли нашей цели по более устойчивым источникам, которую мы поставили перед собой к 2020 году. Сегодня более 98% древесины, используемой для производства товаров ИКЕА, либо сертифицированы FSC, либо переработаны. .

По мере того, как давление на мировые леса и окружающие экосистемы увеличивается из-за неустойчивого сельского хозяйства, расширения инфраструктуры и незаконных рубок, пришло время принять еще более целостный подход к защите и поддержке этих важных ресурсов для будущих поколений.Программа IKEA Forest Positive на период до 2030 года направлена ​​на улучшение управления лесами, повышение биоразнообразия, смягчение последствий изменения климата и поддержку прав и потребностей людей, которые зависят от лесов во всей цепочке поставок, а также на внедрение инноваций для еще более рационального использования древесины. Повестка дня сосредоточена на трех ключевых областях: • Сделать ответственное управление лесами нормой во всем мире. • Прекращение вырубки лесов и лесовосстановление деградировавших ландшафтов. • Внедрение инноваций для более разумного использования древесины за счет проектирования всех изделий с самого начала для повторного использования, восстановления, переработки и, в конечном счете, переработки.

На протяжении многих лет ИКЕА сотрудничает с предприятиями, правительствами, общественными группами и неправительственными организациями в борьбе с деградацией и обезлесением лесов, а также в увеличении объемов и доступности древесины из ответственно управляемых лесов как для нашей собственной цепочки поставок, так и для других. Мы находимся на пути к совершенствованию глобального управления лесным хозяйством и превращению ответственных поставщиков древесины в отраслевой стандарт, способствуя созданию устойчивых лесных ландшафтов и улучшению биоразнообразия.

Импримир

%PDF-1. 5 % 1 0 объект >/OCGs[17 0 R 80 0 R 142 0 R 204 0 R 266 0 R]>>/Страниц 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток приложение/pdf

TimesNewRomanPSMTTimes New RomanRegularOpen TypeVersion 6. 90Falsetimes.ttf

Пурпурный CMYKCMYKPROCESS0.000000100. 0000000.0000000.000000

C=50 M=0 Y=100 K=0CMYKPROCESS50.0000000.000000100. 0000000.000000

C=100 M=95 Y=5 K=0CMYKPROCESS100.00000095.0000005. 0000000.000000

C=40 M=45 Y=50 K=5CMYKPROCESS40.00000045. 00000050.0000005.000000

C=50 M=70 Y=80 K=70CMYKPROCESS50. 00000070.00000080.00000070.000000

C=0 M=0 Y=0 K=30CMYKPROCESS0. 0000000.0000000.00000029.998800

C=100 M=90 Y=0 K=0CMYKPROCESS100. 00000090.0000000.0000000.000000
