Инфракрасный теплый пол как сделать: Инфракрасный пленочный теплый пол своими руками

Инфракрасный пленочный теплый пол своими руками

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м2 подходит более мощный пленочный пол (220 Вт/м2), для площади более 20 м2 нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

  1. Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.
  2. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.
  3. Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем.
    Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.

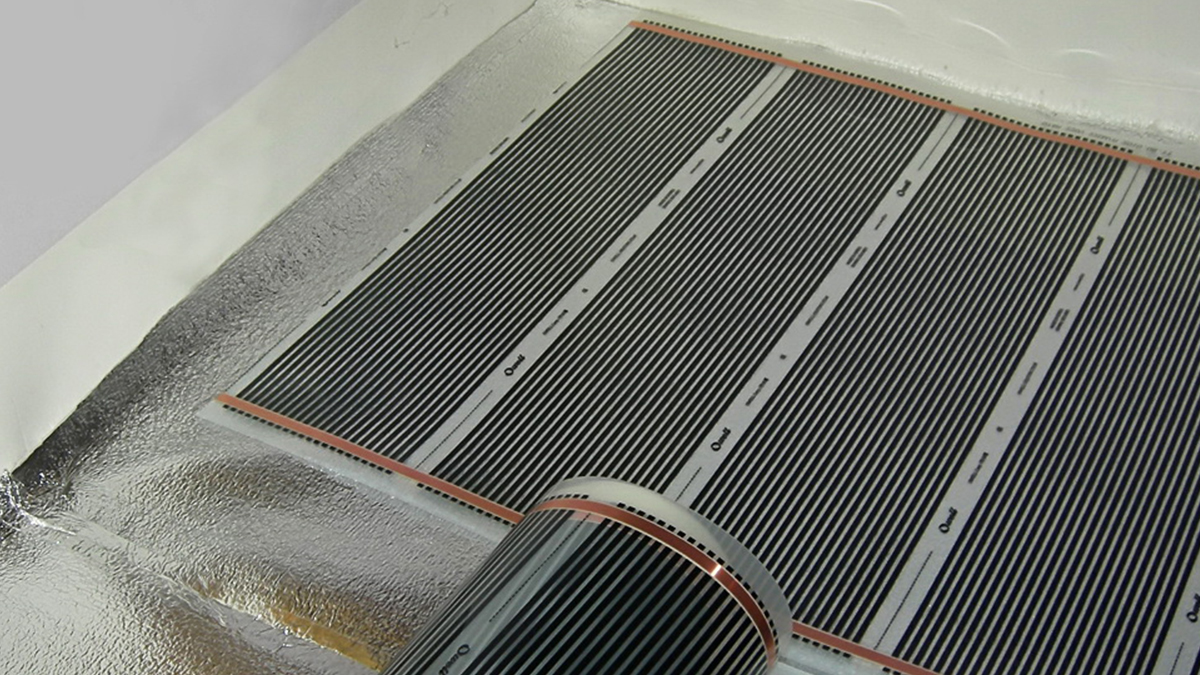

  4. Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.
  5. Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон.
    Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.
  6. Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.
  7. Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
  8. Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
  9. Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании.
    Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
  10. Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.
  11. Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Дальше больше!

как сделать электрический, инфракрасный, водяной, видео-инструкция

Балкон в современной квартире постепенно из кладовки превращается в продолжение жилища со всеми вытекающими характеристиками: комфорт, отличные отделочные материалы и использование различных технологических идей. Многим мастерам приходит в голову мысль сделать теплый пол на балконе своими руками. Если знать основные принципы этой работы и запастись временем, то облагораживание балкона – не такая сложная в решении задача.

Содержание статьи

Подготовительные процедуры

Самое первое дело, которое требуется сделать до ремонтных работ, — очистка площади от мусора, старых и неиспользуемых вещей и т.

п. После мастеру нужно определиться с видом будущего балкона: каким он станет после ремонта? Весь фронт работ во многом зависит от наличия свободного времени, желания творить и определенной суммы денег.

Стяжка балконного пола

Для выполнения стяжки для теплого пола домашнему умельцу потребуются следующие материалы:

При необходимости выровнять и укрепить поверхность выполняется стяжка пола
  • Сухая смесь – 2 мешка;
  • Цемент – из расчета 3 кг на мешок смеси;
  • Грунтовка с глубоким проникающим свойством;
  • Вода.

Грунтовкой проходят все основание балкона или лоджии. При смешивании сухой специальной смеси, цемента и воды необходимо стремиться к консистенции деревенской сметаны. Приготовленную массу выливают на балконе и начинают разравнивать с помощью мастерка.

Сушится стяжка от 48 до 72 часов. После затвердения опалубка снимается, все недочеты корректируются заново разведенной смесью.

Совет: Если прижимать правило поближе к полу, готовая поверхность получится гораздо ровнее.

Как выбрать электрический теплый пол

Теплые электрические полы вошли в жизнь современного человека сравнительно недавно. О такой роскоши поколение наших родителей и помыслить не могло. Монтаж такого пола сокращает затраты на обогрев пространства, а комфорт при хождении – дополнительный бонус. Все применяемые на сегодняшний день виды электрического подогрева пола можно подразделить на несколько видов:

  • Использование системы кабелей;
  • Применение нагревательных матов;
  • Монтаж инфракрасной пленки на полу.

К любым ремонтным работам относительно площади балкона или лоджии предъявляются повышенные требования относительно утепления стен, пола и потолка. Это необходимая мера для сохранения тепла внутри ограниченного помещения. На половое основание рекомендуется класть материал с пароизолирующими характеристиками, который плотно скрепляется друг с другом и стенами с помощью металлического скотча. Таким образом, балкон по принципу накопления тепла становится схож с термосом.

В статье «Как своими руками утеплить балкон» подробно рассматривается специфика утепления балкона как внутри, так и снаружи.

Определенной альтернативой теплому полу на балконе могут стать потолочные пленочные инфракрасные обогреватели. Более подробно о них мы рассказали на нашем сайте.

Кабельная система обогрева

Традиционная электрическая система на кабелях обязательно должна выполняться на слой теплоизоляции и предварительно выровненную стяжкой поверхность. Трудность монтажа такого теплого пола на лоджии обусловлена следующими причинами:

  • Перекрытия испытывают повышенную нагрузку;
  • Подъем готового пола на лишние 15 см;
  • Долгая монтажная работа (более 30 дней).
Схема укладки регулируемого кабельного теплого пола

Самая главная деталь при устройстве кабельного теплого пола – удержание вырабатываемого тепла. Именно с этой целью закладывается качественный утеплитель и делается слой гидроизоляции с заходом на стены. Толщина стяжки на таком полу не должна быть меньше 4,5 сантиметров, а при укладке цементно-песчаной массы стоит как можно тщательнее избавляться от воздушных пузырей.

Монтаж нагревательного кабеля производится на 3,5 см внутрь поверхности будущего пола. Крепеж кабелей происходит специальным элементами или монтажной лентой на армирующую сетку. Перед заливкой стяжки по всему периметру помещения укладывается демпферная лента.

Схема укладки кабеля электрического теплого пола следующая: по параллельным линиям проходят зигзагообразные, интервал между этими проводами всегда должен быть равным. Установка терморегулятора должна производиться в видном месте, а регулировка температурного режима подразумевает ручной ввод.

Использование нагревательных матов

Нагревательными матами пользуются тогда, когда цементно-песчаная стяжка не получается 4,5-см толщиной. Это может быть в старых домах, при недостатке времени и в других ситуациях. Тогда на смену кабелям приходят нагревательные электрические маты.

Маты не увеличивают толщину основания, создают минимум строительного мусора и не отнимают у мастера много средств. Монтаж нагревательных матов выполняется на клей, которым закрепляется кафельная плитка. Этот способ носит название «мокрого».

Подложка для теплого пола из матов – старая плитка или бетонная поверхность. Клей распределяется по всей площади. Окончательное высыхание нового покрытия происходит в течение первой недели.

Матами называют специальную сетку, изготовленную из стекловолокна с ячейками примерно 1 на 1 сантиметр. На нее крепится резистивный вид кабеля 2-3 мм в диаметре. Уложенный змейкой шагом от 5 см, этот кабель обладает высоким сопротивлением.

Установка такого варианта теплого пола на балконе своими руками предельно проста:

Схема монтажа нагревательных матов под плитку

1) Измеряется площадь пола;

2) Нагревательный мат разрезается на отдельные прямоугольные фрагменты без затрагивания схемы кабелей;

3) Крепежа к основанию не нужно;

4) Разложенный по покрытому клеем основанию, пол можно считать уже установленным.

Недостаток нагревательных матов – восприимчивость к механическим нагрузкам и отсутствие способности к тепловой аккумуляции. Поэтому такой пол может быть лишь дополнением к основной системе обогрева на лоджии.

Инфракрасный теплый пол

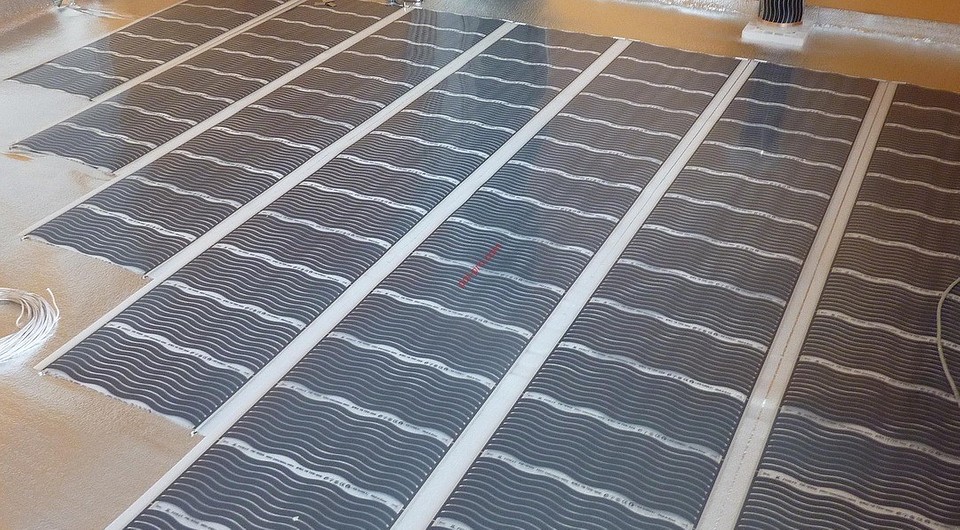

Укладка инфракрасного теплого пола на балконе

Инфракрасная пленка работает по принципу формирования длинноволнового теплового излучения. При таком обогреве тепло идет и на стены балкона, и на все окружающие предметы. Способность вторичной отдачи накопленного тепла характеризует такие полы как наиболее эффективные для обогрева балкона или пространства лоджии.

Нагревательные элементы пленки – углеродные полосы, запаянные между полиэстеровыми или лавсановыми слоями. Материал полос – карбоновая паста, получаемая из толченого грифеля. Проводники выполняются из чистой меди или сплавов меди с серебром. Полосы подключаются к проводникам параллельным способом, а сила сетевого напряжения – 220 вольт.

При устройстве инфракрасного теплого пола на балконе все операции выполняются поэтапно:

  1. Стяжка основания;
  2. Размещение подложки с теплоотражающими свойствами;
  3. Нагревательные элементы разрезаются по пунктирным линиям;
  4. Помещение инфракрасного материала на подложку;
  5. Монтаж терморегулятора, датчика температурного режима;
  6. Установка электроконтактов на пленке;
  7. Все места, где произведено подключение к сети, изолируют битумным составом.
Последовательность монтажа инфракрасного пола

На заметку: при монтаже теплого пола с мягким финишным вариантом отделки (ковролин) применяется мягкая подложка и наоборот.

Теперь, зная все нюансы устройства и монтажа теплого электрического пола, вы сможете сделать для себя правильный выбор.

Устройство водяного пола

Так выглядит система водяного пола на балконе

Монтируется такой пол только на стяжку. И тут есть очень важный момент – при расширении площади жилой комнаты на метраж балкона уровень поверхности пола в обоих помещениях не должен отличаться. Установка теплого водяного пола на балконе предполагает прокладку по всей поверхности батарей, по которым будет транспортироваться горячий теплоноситель.

Применение жидкости объясняет требование гидроизоляции такого пола. Чтобы тепло сохранялось на более долгое время, на слой гидроизоляции укладывается пленка с теплоотражающими характеристиками. Вместо фольги может использоваться пенопласт, имеющий повышенную плотность.

Монтаж пола из труб производится поэтапно:

1) Бетонная стяжка для удаления неровностей;

2) Укладка гидро- и теплоизоляционных материалов;

3) Монтаж трубопровода. При этом используют либо специальные кронштейны, либо коврики;

4) Малая площадь балкона является причиной в пользу выбора схемы-змейки для размещения трассы;

5) На балконе при устройстве водяных полов используют только бесшовные трубы из металлопластика;

Схема монтажа водяного теплого пола

6) Изгиб труб выполняется аккуратно;

7) Монтаж трубопровода завершается подключением к системе ГВС;

8) Тестирование нового теплого пола;

9) Отсутствие протечек в трубопроводе является основанием для бетонирования трассы с теплоносителем.

Если на балконе укладывается водяной трубопровод для обогрева пространства, финишное покрытие нужно выбирать правильно. Материалы с высокой теплоотдачей: линолеум, керамическая или кафельная плитка.

Напольное покрытие настилается на полностью отвердевшую бетонную стяжку.

Какой бы из описанных вариантов утепления балконного пола не выбрал мастер, при соблюдении определенного алгоритма работ он обязательно справится с поставленной задачей. И тогда жилище расширится на дополнительную комфортную площадь.

Теплый пол на балконе видео

Предлагаем вам посмотреть видеоролик по теме нашей статьи «Теплый пол на балконе своими руками». На видео вы увидите инструкцию по установке инфракрасного теплого пола.

Инфракрасный теплый пол под плитку

В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка — это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно — песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи. Например кристаллы кремния…
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина — 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям. Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один — цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но…
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками
2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский «Теплый пол №1», а теперь и  маты с пожизненной гарантией «Золотое Сечение GS». Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья «Какой теплый пол под плитку лучше..?»

Переход к выбору теплого пола под плитку…

Google

Как грамотно смонтировать теплый пол под ламинат на деревянный пол?

Много десятилетий традиционная радиаторная система отопления занимала ведущее место благодаря идеально отработанным технологиям. Другие методы отопления – тепловые насосы, солнечные коллекторы и теплые пол еще совсем недавно воспринимались как экзотическая диковинка. Появление новых материалов, современные технологии сделали установку теплых полов доступной, популярной и востребованной. Разработаны и применяются на практике несколько способов монтажа теплых полов для создания дополнительного или даже основного типа обогрева жилища.

Популярные виды теплого пола

Теплые полы – наиболее комфортный для человека вид отопления. Примененным типом греющего элемента определяется цена теплого пола для отопления дома. Независимо от типа финишного покрытия пола генераторы тепла, нагревающие теплый пол, классифицируются по следующим видам: водяной или электрический теплый пол. Для финишного покрытия после монтажа теплых полов применяются материалы с высокой теплопроводностью — керамическая плитка, ламинат или линолеум.

Многие владельцы монтируют теплые полы под ламинат – отзывы в сети подтверждают преимущества, комфорт и эффективность такого решения. Собрать теплый пол под ламинат на деревянный пол нетрудно, нужно лишь понимание процесса укладки, внимание и аккуратность для исключения грубых ошибок, которые могут привести к непредсказуемым последствиям, например, испортить ламинат или деревянный пол.

Монтаж нагревательных элементов

Не на каждый деревянный пол можно уложить ламинат с подогревом, для качественного обустройства нужно наличие деревянных перекрытий с правильно установленными лагами, а под черновым полом существует пространство для укладки теплоизоляции, фальшпола и т.п.

Если же под деревянным полом находится только обрешетка, грунтовой пол или бетонное основание, то для создания теплых полов необходимо удалить старый деревянный пол и сделать стяжку. Затем купить теплый пол под ламинат для укладки. По технологии водяной или кабельный теплый пол обязательно заливается стяжкой, с толщиной слоя над нагревающими элементами не менее 30 мм.

Какой тип теплых полов выбрать

Если владелец дома не знает, какой теплый пол под ламинат лучше, то следует всегда отдавать предпочтение водяным обогревателям теплых полов и только в крайнем случае, при невозможности создания водяных теплых полов, переходить на электрические системы. Они популярны и востребованы в загородных домах и дачах для быстрого прогрева помещения. Если возникли сомнения и непонятно как выбрать теплый пол под ламинат, то посоветуйтесь со специалистами или с владельцами, которые уже установили и опробовали теплый пол. Для водяных систем рекомендуемая температура воды не более +35 градусов, при мощности около 17 Вт/м2.

Ограничение температуры теплоносителя благотворно сказывается на состоянии ламината и не нарушает его геометрической формы.

Чтобы теплые полы эффективно работали, следует купить ламинат для теплого пола с высокой теплопроводностью, жесткостью и устойчивостью к повышенной температуре. Обычно изготовитель наносит на ламинат такого типа специальную маркировку, на которой схематически обозначены теплые полы.

Теплые полы: общие принципы устройства

Нагревательные элементы, расположенные под ламинатом, выделяют тепло, которое равномерно распределяется по поверхности пола. Узнать какой ламинат для теплого водяного пола выбрать можно по маркировке или у менеджера специализированного магазина. Если конструкция смонтирована правильно, то тепло направляется вверх к поверхности пола из ламината, а потери тепла минимальны.

Конструкция теплого пола для любого типа нагревающих элементов должна состоять из:

  • слоя утеплителя;
  • для отвода излишней влаги устанавливается пароизоляция мембранного типа;
  • монтажные элементы или металлическая, пластиковая сетка для укладки теплого пола;
  • греющие элементы – трубы водяного обогрева, электрические пленки, маты или кабель;
  • распределительный слой;
  • стандартная подкладка под ламинат в соответствии с рекомендациями производителя;
  • финишное покрытие из ламината.

Теплоизоляция в каркасном доме под ламинат

В деревянных каркасных домах для укладки теплоизоляции делают подшивку фанерой под лагами. Подготовленный утеплитель укладывается плотно между лагами. Затем вся площадь утепления зашивается фанерными листами. Необходимо предусмотреть вентиляцию всего пространства. Следует отметить, что подобная технология применяется, если создаваемые теплые полы в деревянном доме под ламинат будут прогреваться нагревающей пленкой или специальным кабелем. Водяные теплые полы после закрепления трубопроводов заливаются стяжкой, которая будет играть роль распределителя тепла. Стяжка обязательно должна быть отделена от стен демпфирующими лентами из вспененного полиэтилена.

Теплый пол под ламинат

Продвинутые владельцы частных домов интересуются — можно ли класть ламинат на теплый пол, не повредит ли ему нагрев? Специалисты отвечают, что для теплых полов выпускается специальный ламинат, который обладает повышенной теплопроводностью и устойчивостью к нагреву. Создание теплого пола – несложный и экономичный вариант обогрева дома. Затраты времени на монтаж пола небольшие, ведь укладка инфракрасного теплого пола под ламинат делается быстро, прямо под финишное покрытие пола.

Созданный теплый пол решает следующие задачи:

  1. создает комфорт и уют в жилище;
  2. служит резервным (дополнительным) типом отопления;
  3. если дизайнерское решение интерьера не позволяет использование радиаторных систем отопления.

Проще всего купить теплый пол под ламинат в интернет-магазинах. Простой монтаж пленочного теплого пола – современное экономически выгодное решение. Это самый оптимальный вариант обустройства отопительной системы, основной или дополнительной. В интернет-магазинах цена инфракрасного теплого пола под ламинат разная, она зависит от фирмы изготовителя изделия, величины площади обогрева и типа нагревательного элемента и ее в любом случае необходимо уточнять.

Монтаж электрического пола

Многие владельцы частных домов спрашивают на форумах в интернете — можно ли делать теплый пол под ламинат с укладкой инфракрасной пленки либо электрического кабеля? Что ответить на подобный вопрос? Можно и нужно, ведь это самый оптимальный вариант, позволяющий уложить теплый электрический пол под ламинат своими руками, кроме того этот вариант требует относительно небольших затрат. Если сделан правильный расчет, то отопление дома теплыми полами можно сделать основным со всеми преимуществами свойственными этому современному виду обогрева.

Электрические теплые полы делятся на следующие виды:

  • инфракрасный теплый пол;
  • кабельный.

Кабельный теплый пол

Источником тепла для этого типа теплого пола служит одножильный или двужильный специальный кабель. Затраты и значение цены на теплый пол под ламинат при монтаже кабельного пола минимальны. Одножильный кабель нужно укладывать так, чтобы начало и конец сошлись в месте подключения. Для двужильного кабеля абсолютно неважно место, в котором окажется второй конец. Его нужно закоротить и хорошо изолировать.

Укладку электрического нагревательного кабеля следует начинать от точки подключения к сети.

Поверхность для монтажа теплых полов выравнивается и на нее укладывается теплоизоляционная пленка с размещенной поверху металлической сеткой. К ней крепится нагревающий кабель, выводятся концы для подключения к сети и вся конструкция заливается стяжкой. Как только стяжка застынет, на нее укладывается ламинат в соответствии с рекомендациями изготовителя.

Инфракрасный теплый пол

Без сомнения это самый простой для монтажа вариант. Прежде всего, нужно сделать расчет и купить пленочный теплый пол для укладки. Затем на подготовленный черновой пол укладывается вначале теплоотражающая фольгированная подложка, а сверху размещается инфракрасная пленка, которая накрывается подложкой, рекомендованной для укладки ламината в соответствии с инструкцией.

Теплый пол под линолеум

В доме хорошие деревянные полы и владелец не хочет делать полный демонтаж, то, как положить теплый пол на деревянный пол быстро и дешево? Простой и оптимальный вариант – установить инфракрасные нагреватели. Такой вариант требует минимума вложений и комплектующих для монтажа. Для его воплощения необходимо уложить теплый пол на деревянный пол под линолеум, который обеспечит качественный подогрев поверхности.

Для монтажа на деревянный пол без его разборки понадобится купить инфракрасный теплый пол под ламинат, теплоотражающую пленку и необходимые материалы для тщательной подготовки наружной поверхности деревянного пола под укладку инфракрасной пленки. Перед монтажом необходимо произвести подготовку полов, зашпаклевать все щели и при необходимости произвести циклевку всей поверхности пола для устранения перепадов по высоте. Возможен и другой вариант – вся поверхность покрывается листами фанеры или OSB. Старые деревянные полы следует пропитать антисептиком.

Все следующие работы производятся только после полного впитывания и высыхания грунтовочного состава. В классических схемах теплых полов требуется слой утеплителя определенной толщины для экономии тепла. В этом варианте размещается электрический теплый пол на деревянный пол, а дерево хороший теплоизолятор. Для автоматизации системы теплых полов использующих инфракрасный обогреватель, отдельно приобретается блок управления с термостатом. На тщательно подготовленную поверхность укладывается фольгированный утеплитель толщиной около 5 мм, затем укладываются полотна нагревателя и производятся электрические подключения согласно рекомендациям инструкции.

Процесс монтажа инфракрасного пола

Комплект с полотнами инфракрасной пленки содержит инструкцию для каждой конкретной модификации теплого пола. На фольгированный утеплитель укладывают полосы нагревателя омедненной полосой токопроводящей шины вниз, без накладок и пересечений. Производится монтаж электрической схемы, который подробно описан в инструкции. После создания всех электрических подключений места соединений тщательно изолируются. Термодатчик рекомендуется разместить в самом холодном месте комнаты. Перед настилом линолеума нагревательные элементы покрываются полиэтиленовой пленкой, затем настилают слой фанеры или OSB-листов для создания жесткого основания для укладки линолеума. В принципе ничего сложного.

Заключение

Во всем мире четко прослеживается тенденция внедрения современных систем обогрева жилищ, которые позволили удалить из жилых помещений трудно согласующиеся с интерьером радиаторные системы. Многие владельцы частных домов опробовали и оценили высокотехнологичные методы обогрева. Один из самых популярных и востребованных считается инфракрасный теплый пол под ламинат – отзывы в сети подтверждают, что такое современное отопление создает уникальный уют и комфорт в жилище.

Инфракрасный теплый пол » Теплый пол Thermo

Российский рынок климатического оборудования и отопительных систем развивается достаточно динамично и технологические новинки появляются на нем очень быстро. В последние годы широкую известность получили так называемые инфракрасные или пленочные теплые полы.

Особенности пленочного теплого пола

Пленочные полы бывают углеродными и биметаллическими. В углеродных системах резистивный нагревательный элемент состоит из параллельно соединенных углеродных полос, которые уложены между двух слоев специальной полимерной пленки (чаще всего, лавсановой). Биметаллические устроены несколько иначе и состоят из тонкой полиуретановой пленки, внутри которой находится двухслойный нагревательный элемент (верхний слой – медь, нижний – особый сплав на алюминиевой основе). Основной причиной, по которой пленочные системы пользуются большим спросом у покупателей, можно назвать лояльную цену и грамотную маркетинговую политику.

Стержневые полы – это еще одна интересная разновидность инфракрасных систем обогрева пола. Состоит она из карбоновых стержней, которые под воздействием электричества, выделяют тепло длинноволнового инфракрасного диапазона. Стержни соединены между собой параллельно при помощи самого обыкновенного медного силового провода. Вся конструкция чем-то напоминает нагревательный мат с греющим кабелем. Далее в тексте под инфракрасным полом будет подразумеваться именно стержневой теплый пол.

К преимуществам стержневого теплого поля относятся:

• Свойства саморегуляции карбоновых стержней, обусловленные их материалом, в состав которого входит графит. Когда общая температура поднимается, а теплоотдача, соответственно, уменьшается, материал нагревается и, естественно, расширяется его. Расстояние между частичками графита становится больше, точки соприкосновения уменьшаются, возрастает сопротивление, а мощность существенно снижается. Если температура падает, происходит обратный процесс. За счет этих особенностей, карбоновый пол спокойно переносит перегрев и «закрытость», а это значит, что его легко можно установить под мебель и любые другие предметы, плотно расположенные на полу.

• Стержневый пол смело можно отнести в разряд экономичных систем. Это обусловлено небольшой (116 Вт/кв.м) потребляемой мощностью, которая снижается до 87 Вт/кв.м по мере прогревания стяжки.

• Добиться впечатляющей надежности системы удалось за счет параллельного соединения нагревательных элементов, высокой прочности материалов и установки конструкции в бетонную стяжку.

Можно ли ставить инфракрасный теплый пол под плитку и во влажные помещения.

Производители в своих рекламных буклетах утверждают, что инфракрасные полы легко укладываются под плитку и прекрасно подходят для ванных комнат, санузлов и других помещений с повышенной влажностью. Однако, эти сведения по большей части описаны общими фразами и клиенту довольно трудно получить реальное представление о возможностях систем.

Эффект саморегулирования инфракрасного теплого пола

Стержни из карбона на самом деле не способны перегреться и выйти из строя, но в ходе их эксплуатации возникает иная, не менее сложная проблема. Классический резистивный кабель, при использовании низкотеплопроводимых материалов, к примеру, ламината или дерева, прогревает напольное покрытие за счет увеличения температуры под ним. А вот саморегулирующие нагревательные элементы на повышение температурных показателей реагируют резким снижением мощности и почти полностью прекращают обогрев. Точно такой же эффект наблюдается в тот момент, когда вам необходимо сделать пол более теплым в уже в хорошо прогретом помещении, например, в период летней жары.

В Скандинавии после нескольких лет опытов отказались от использования саморегулирующихся теплых полов, сочтя их неэффективными и проблемными в использовании.

Весьма неудобной и крайне затратной считается возможность применения саморегулирующихся теплых полов без терморегулятора. В этом варианте опция точной регулировки и отключения системы отсутствует, что доставляет пользователю внушительное количество неудобств.

Снижение мощности при увеличении температуры приводит к тому, что общая нагрузка на электросеть снижается и само по себе, это просто замечательно. Но практика показывает, что это – палка о двух концах. Дело в том, что в подобной ситуации увеличивается время нагрева, а вместе с ним растут и затраты на электроэнергию.

Надежность и долговечность инфракрасных теплых полов

Долговечность и надежность всякой правильно смонтированной системы почти 100%, то есть к отличительным качествам именно стержневого пола этот тезис относить нет смысла. Также не стоит самостоятельно монтировать и устанавливать инфракрасные теплые полы на основе стержней из карбона. Чтобы соединить все элементы с центральной электросетью, придется подключить несколько контактных групп и термоусадочных муфт. Это сложный процесс, который имеет смысл поручить специалистам, так как система требует сугубо профессионального подхода.

Проведя сравнение между кабельным и стержневым полом, можно абсолютно точно сказать, что по техническим характеристикам и возможностям эти системы ни в чем друг другу не уступают. Но для покупателя наиболее значимыми критериями являются приемлемая стоимость и простота монтажа. Если кабельный и стержневый полы сравнивать по этим параметрам, то безусловным лидером окажется кабельная система, а ее стержневый аналог – значительно более дорогой и сложный в установке – пополнит ряды аутсайдеров.

На запрос «инфракрасный теплый пол – отзывы», поисковик моментально выдаст огромное количество страниц с самой разной информацией. Можно заглянуть на сайты производителей или прогуляться по форумам и узнать, каково на этот счет общественное мнение. Через несколько часов блуждания в сети, вам станет ясно, что однозначно положительного мнения нет и далеко не все клиенты, купившие инфракрасную систему обогрева пола, остались ею довольны на 100%.

Единственный вывод, который можно сделать, сводится к следующему: инфракрасный стержневый пол – вполне работоспособная система, обладающая оригинальной конструкцией, но принципиальных отличий от традиционный кабельных систем в ней нет. Достоинства, на которых фирмы-производители акцентируют внимание покупателя, являются не основными, а скорее второстепенными свойствами, и на общую работу теплых полов значимого влияния не оказывают.



монтаж и подключение своими руками

Еще недавно существовало только два вида теплого пола – кабельный и водяной. Сегодня все большую популярность получает инфракрасный теплый пол. В отличие от других систем такой пол отапливает помещение за счет инфракрасных волн длиной от 5 до 20 мкм.

Это качественно новый тип отопления, позволяющий отойти от бездумного обогрева воздуха и больших потерь тепла. Такой теплый пол легок в монтаже и может быть установлен под любое финишное покрытие.

Характеристики нагревательного пленочного элемента

Инфракрасный пленочный теплый пол представляет собой очень тонкий, порядка половины миллиметра материал нового поколения. Это экологически чистый материал, который помогает создать в доме комфорт и благотворное для организма человека распределение температуры.

Его с успехов применяют:

  • в жилом секторе;
  • в учебных заведениях;
  • в медицинских заведениях;
  • в оранжереях;
  • в теплицах.

Название «Теплый пол» применительно к инфракрасным пленкам весьма условно, так как его можно крепить не только на пол, но и на зеркала, стены и даже потолок. Это поистине универсальный материал!

Инфракрасный теплый пол — это оптимальное решение для дома

Принцип работы достаточно простой. Основу инфракрасного теплого пола составляет карбоновая паста, помещенная в пленку из полиэстера.

Карбон – это материал, отличающийся высокой теплопроводностью, следовательно, для его нагрева потребуется меньше электрической энергии, чем для, например, греющего кабеля.

А это значит, что система инфракрасного теплого пола кроме других преимуществ еще и более экономичная.

Устройство инфракрасного пленочного пола

Ток подается на излучатели по медным проводникам. Стыки токоведущих контактов покрыты тонким слоем серебра, что защищает их от перегрева. К электросети такой теплый пол подключен через терморегулятор. Это дает возможность регулировать температуру в комнате и временной промежуток включения системы.

Важно, что напольное покрытие, находящееся над инфракрасной пленкой, не перегревается, так как остаточное тепло не превышает 25-28°С.

Помещение обогревается за счет длинноволнового излучения, то есть обогревается не сама поверхность пола, а предметы, находящиеся в комнате.

Схема монтажа инфракрасного пленочного теплого пола

Расчет мощности пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.

Следует учесть! Провода для соединения отдельных кусков пленки должны быть сечением 1.5-2.5 мм. Так как нагревательные каналы медные, то и провод лучше всего брать многожильный медный.

Преимущества технологии монтажа

Монтаж инфракрасного теплого пола своими руками не требует создания бетонной стяжки или использования клея. Этот вид полов отличает высокий уровень безопасности, экологичность и исключительная польза для здоровья человека.

В отличие от других систем такой пол не зависит от горячего водоснабжения или нагревательных приборов.

Система достаточно надежная в эксплуатации, так как все элементы соединены параллельно и при повреждении и выходе из строя какого-то участка пленки, остальные работают в прежнем режиме.

При необходимости пленочный теплый пол может быть демонтирован и повторно смонтирован в другом месте.

Конструкция инфракрасной пленки такова, что излучающие полосы расположены достаточно близко друг к другу, это обеспечивает высокую эффективность системы. Такой пол намного эффективнее конвекционных отопительных систем.

Монтаж инфракрасного теплого пола

Этапы установки пленочного теплого пола следующие:

  • Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
  • Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
  • Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

    Электромонтажные схемы

Следует учесть! Под мебелью и крупной бытовой техникой пленка не укладывается. Если инфракрасный пленочный теплый пол будет единственным отоплением, то он должен занимать более 70% поверхности пола. Если это будет аварийный или дополнительный обогрев, то достаточно 40%.

  • Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

    Оформление края отрезанной полосы

    Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.

  • Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.

    Терморегулятор инфракрасного пленочного теплого пола подключается по такому же принципу, как и другие типы электрического пола

  • Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
  • Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.

Монтаж инфракрасной термопленки под различные напольные покрытия

Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

Установка инфракрасной пленки на потолок

Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.

Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.



Как сделать монтаж инфракрасного теплого пола?

С древнейших времен человек старался обогреть свое жилище. От примитивного костра до практически незаметных глазу систем. Как разобраться в пестром многообразии современных технических решений и выбрать самое эффективное, удобное в эксплуатации, экономичное, простое в монтаже и доступное с финансовой точки зрения воплощение идеи домашнего очага?

Краткая информация об электрических системах обогрева

Электричество признано одним из самых универсальных энергоносителей. Это объясняется высоким КПД его трансформации в иные виды энергии: кинетическую, световую и тепловую. Электрические отопительные системы практически на равных конкурируют с системами, использующими природный газ.

Простота и дешевизна монтажа и оборудования, удобство и экономичность эксплуатации в последние годы сделали электрические отопительные системы наиболее привлекательными. Теплогенераторы, тепловые пушки, калориферы, конвекторы и прочие подобные приборы используют в качестве теплоносителя воздух. Он быстро нагревается и быстро остывает.

Электрические котлы отопления работают с другим теплоносителем, водой. Ее теплоемкость, а значит и инертность, выше. Вовсе без посредника-теплоносителя работают инфракрасные теплые полы. Этот вид отопительных систем в наше время становится самым популярным.

Из чего сделан инфракрасный теплый пол?

пленочный теплый пол

Самыми перспективными разработками эксперты считают инфракрасные нагревательные пленки и стержневые маты. Пленки толщиной меньше половины миллиметра имеют два типоразмера: 0,8 и 0,5 метра. Максимальная монтажная длина – 8 м. Между двумя полотнами изолирующего полимера расположены группы соединенных параллельно нагревательных полосок из материала на основе графита. Шаг укладки – 25 см.

Поэтому ленту можно разрезать на участки, кратные шагу укладки. Нагревательные элементы (полоски) соединены медными лентами. Их сечение и определяет монтажную длину. Удельная мощность единицы площади пленок имеет значения: 240 Вт/м2 (только для большей ширины), 150, 180 и 220.

Еще удобнее устроены нагревательные маты из карбоновых стержней. Шаг – 10 см. Все стержни независимы. Неисправность оного или нескольких не особо влияет на работу всей системы. Кроме того, они еще и регулируются самостоятельно. При повышении температуры возрастает сопротивление стержня, ток падает, нагрев уменьшается. Полу из стержней не грозит перегрев. Толщина мата не более 8 мм (размер соединительной муфты), ширина – 0,83 м. Это дает возможность монтажа не только в стяжку, но и в слой плиточного клея. Мощность единичного элемента – 13 Вт. Это определяет среднее потребление до 24 Вт/час с единицы площади теплого пола.

инфракрасный пленочный пол

Монтаж инфракрасного теплого пола

Пленки разработаны для «сухого» монтажа, стержневые маты для «мокрого» (в стяжку). Толщина стяжки не должна превышать 4 см, иначе нагрев будет замедленным. Сначала выбирается место для установки терморегулятора. Оно должно быть доступно, располагаться как можно ближе к электрическому распределительному щитку.

терморегулятор теплого пола

Для размещения датчика температуры пола в основании делается углубление. Перед укладкой ламината, линолеума, ковролина на пол стелется слой теплоизоляции. Это может быть любой вспененный теплоизоляционный материал толщиной от 2 мм, снабженный отражающим слоем из алюминиевой фольги или ее заменителя.

Полотна укладываются на свободное от тяжелой мебели пространство и фиксируются скотчем. Укладка ведется встык. Кромки соседних полотнищ также можно проклеить скотчем. Далее на теплоизоляцию укладываются и фиксируются скотчем полотна греющей пленки. Места соединительных шин с неиспользуемой стороны тщательно изолируются.

монтаж инфракрасного пола

Выводы, обращенные в сторону терморегулятора, зачищаются и обслуживаются. К ним припаиваются провода необходимой длины. Места паек изолируются. Отдельные полотна соединяются параллельно. Общие выводы подключаются к терморегулятору.

Монтаж системы обогрева из карбоновых стержней можно делать в слой плиточного клея или стяжку. При этом толщина плиточного покрытия с клеем всего 2 см. Технология укладки очень схожа м монтажом пленочной системы. Но есть особенности. В слое теплоизолирующего материала прорезаются окна для связи стяжки с основным полом. Монтажная длина мата 25 метров. Длина секций, соединяемых последовательно, не должна превышать этого значения.

монтаж теплого пола

Другие соединения делаются параллельными. Все стыки питающих шин мата с соединительными проводами выполняются обжимными. Для этого служат монтажные комплекты и термоусаживаемые трубки.

При точном соблюдении инструкций производителя инфракрасные теплые полы будут надежно согревать помещение более 20 лет. Правильный выбор и монтаж терморегуляторов позволит эффективно использовать электрическую энергию.

Оцените качество статьи:

Как работают инфракрасные обогревательные панели?

Вставная излучающая панель Ember Glass (белая)

Если вы только начинаете узнавать об излучающих стеновых панелях, вы, вероятно, одновременно очарованы и сбиты с толку. Они похожи на настенные обогреватели? Насколько они горячие? Легко ли их установить? Есть ли у них функции безопасности? №

Излучающие стеновые панели имеют множество преимуществ, не последним из которых является то, что их установка не требует такого же уровня разрушения, как лучистое отопление пола.Если вы недавно перешли на дорогие паркетные полы или ковровое покрытие, у вас есть столько же преимуществ, сколько и у горячих теплых полов с нагревательным кабелем, и последнее, о чем вы хотите думать, это разрывать его, чтобы установить систему отопления. С излучающими панелями такой ремонт не требуется, поэтому давайте посмотрим, как они работают.

Технология — Как работает панель лучистого тепла?

Многие люди думают, что между лучистым теплом и инфракрасным теплом существует какой-то выбор или/или, но в этом контексте это в значительной степени взаимозаменяемые термины, поскольку излучающие панели работают за счет обогрева в дальнем инфракрасном диапазоне или FIR. FIR — это технология, используемая в стеновых панелях, а также в напольном отоплении, во многих бытовых водонагревателях и влажных системах центрального отопления. Они пропускают электрический ток через панель, содержащую слои материалов космической эры, таких как полиимид углеродного графита, медь, никель и наносеребро, для генерации длинноволновой инфракрасной энергии, которая затем обеспечивает инфракрасное излучение. Напротив, низкотехнологичные системы принудительной вентиляции и отопления помещений, с которыми мы все выросли, полагаются на нагрев окружающего нас воздуха. FIR, с другой стороны, поглощается материей так же, как наши тела поглощают тепло, выделяемое солнцем, независимо от температуры воздуха.(Подумайте о том, как вам может быть жарко, сидя у окна на солнце, или как нагревается песок или асфальт в солнечный день.) Этот процесс требует гораздо меньше энергии, но при этом генерирует огромное количество тепла.

Инфракрасное тепло ощущается теплее и приносит пользу для здоровья

Системы с принудительной подачей воздуха могут распространять аллергены

Люди, которые установили излучающие панели в своих домах, сообщают, что это обеспечивает гораздо более теплое ощущение, чем сидение перед обогревателем. Есть также многочисленные преимущества для здоровья.Отсутствие системы принудительной вентиляции означает, что аллергены и пыль не разносятся по дому, а воздух менее сухой. Дополнительным преимуществом твердотельной технологии является то, что мало деталей можно сломать, а панели не требуют обслуживания.

Элегантный внешний вид, интеллектуальные технологии

Добавление излучающих панелей предлагает превосходную альтернативу громоздким обогревателям. Они доступны в различных стилях, размерах и цветах, которые подходят для каждой комнаты, от ванной до гостиной.Их можно добавить в технологическую систему «умный дом», чтобы домовладельцы могли настраивать график отопления на основе индивидуальных предпочтений и схем энергоэффективности, и они оказывают почти мгновенное воздействие при активации, повышая температуру в помещении до комфортной температуры намного быстрее, чем традиционные системы. . Вы можете задаться вопросом: «Много ли электроэнергии потребляют лучистые обогреватели?». Излучающие панели эффективны на 100 % и не теряют тепло через котлы, трубы или отопительные каналы. Самое главное, для их работы требуется очень мало энергии, что помогает домовладельцам значительно снизить счета за отопление.

WarmlyYours предлагает две разные линейки излучающих панелей: LAVA и Ember.

Панели LAVA — это линейка высококачественных проводных панелей, включающая модели LAVA Crystal и LAVA Light, которые обеспечивают еще более эстетичные возможности для вашего дизайнерского мотива.

Серия Ember более экономична и удобна для самостоятельного изготовления, но они по-прежнему изготавливаются в соответствии с самыми строгими стандартами и наверняка станут поводом для разговоров в любой комнате.

Для получения информации о том, как система излучающих панелей будет работать в вашем доме, свяжитесь с нами сегодня, чтобы поговорить с одним из наших знающих представителей.

Сравнение электрических теплых полов с инфракрасными обогревателями Herschel

Теплые полы (UFH) — это современное решение для отопления, предназначенное для экономичного и эффективного обогрева вашего дома, а также без громоздких, неприглядных радиаторов центрального отопления. Теория заключается в том, что энергия низкой мощности, равномерно распределенная по большой площади поверхности, создает очень эффективный радиатор, который затем нагревает все вокруг себя, требуя меньшего энергопотребления, чем центральное отопление.В зависимости от конструкции пола идеальным также является создание «тепловой массы» и, следовательно, поддержание более равномерной и стабильной температуры и минимизация затрат энергии с течением времени.

Рекомендации по установке: В качестве первого слоя требуется влагонепроницаемая мембрана (для предотвращения сырости и образования конденсата между теплой обогреваемой поверхностью пола и холодной нижней поверхностью).

Поверхность под нитью накала должна быть изолирована, чтобы остановить потерю тепла вниз в пол/землю, а не вверх в здание.Толщина этого слоя должна определяться в зависимости от характера пола под ним (т. е. если это уже утепленный промежуточный этаж здания или холодный бетонный пол), и это также будет влиять на мощность обогревателя.

Затем требуется стяжка или аналогичный проводящий материал для равномерного распределения выделяемого тепла по поверхности пола и предотвращения неравномерных горячих и холодных точек. В некоторых случаях этот материал также предотвратит фроттаж (износ) элемента с верхней поверхности.

После этого следует уложить чистовую поверхность пола. В идеале эта поверхность должна быть выполнена из кирпича или керамической плитки, чтобы стать «тепловой массой» и равномерно накапливать и отдавать произведенное тепло с течением времени, обеспечивая максимальные преимущества энергосбережения установки.

Очевидно, что указанное выше наслоение будет иметь и другие косвенные последствия для вашей существующей комнаты, в том числе:

– На первом этаже, вероятно, потребуется выкопать землю вниз и переложить пол.

– На всех этажах возможность поднятия дверей и плинтусов.

Преимущества теплых полов:

  • Более эффективен, если снизу уложена надлежащая изоляция, а сверху уложена тепловая масса;
  • Теплый пол теплый;
  • Убирает со стен неприглядные и занимающие много места радиаторы;
  • Возможна установка в новостройках и в качестве модернизации;
  • Готовые продукты доступны для компетентных домашних мастеров.

Недостатки напольного отопления:

  • Значительное снижение эффективности без подстилающей изоляции или «тепловой массы». В первом случае (отсутствие изоляции) слишком много энергии тратится вниз, а во втором случае (отсутствие тепловой массы), когда термостат отключает ток, помещение очень быстро остывает;
  • В правильно установленных системах напольного отопления может быть жарко и душно, и их трудно охладить. Некоторые люди находят ощущение тепла, поднимающегося от пола (а не сверху), неестественным;
  • Вы не можете эффективно распределить отопление в помещении, не оставляя постоянных горячих и холодных точек.Весь этаж либо включен, либо выключен;
  • Установка переоборудования в пол представляет собой переворот и может повлечь за собой другие структурные изменения и расходы;
  • Системы UFH вместе со всеми остальными необходимыми элементами стоят дорого.

UFH Покупка и эксплуатационные расходы Сравнение с Herschel Infrared:

Область гостиной: 4m x 560m = 22. 4M2

Wattage (KW) Покупка (фунты) Операционная стоимость в фунтах
(5 часов/день; 120 дней/зима)
Теплый пол 100 Вт/м2 2.2 1410* 1,54/сут; 184 / зима
Теплый пол 200 Вт/м2 4,4 1612* 3,08 / день; 369 / зима
Herschel Infrared 1,2 – 1,4 687 0,94 / день; 113 / зима

*Эта цена не включает изоляционные слои и подложку, необходимые для напольного отопления.

Инфракрасное отопление Herschel в качестве альтернативы электрическому отоплению пола:

  • Инфракрасное отопление Herschel дарит естественное, свежее ощущение тепла.Пол с подогревом может быть душным;
  • Инфракрасный датчик Herschel значительно дешевле;
  • Инфракрасный датчик Herschel значительно проще и дешевле в установке, чем UFH, который может быть очень разрушительным из-за объема необходимых строительных работ;
  • Herschel Infrared дешевле в эксплуатации;
  • Herschel Infrared легче зонировать – теплый пол нельзя зонировать внутри помещения;
  • Дальний инфракрасный свет Herschel обеспечивает превосходный уровень комфорта, нагревая все поверхности в помещении, включая пол. Теплый пол просто нагревает пол, оставляя другие поверхности непропорционально холоднее.

Нагреватели пола Calorique

Теплый пол Calorique

Система подогрева пола Calorique обеспечивает равномерную, комфортное тепло, которое пронизывает комнату. С подогревом пола, не обогреваются только поверхности и устраиваются люди, но пол разогревается до нужной степени, чтобы было максимально приятно ходить по.


Традиционная система отопления

Поскольку лучистое тепло не зависит от движения большие объемы воздуха, пыль и загрязняющие вещества в воздухе и помещении уменьшенный.

Системы теплого пола Calorique чрезвычайно энергоэффективен. Домовладельцы во всем мире используют системы теплого пола не только из-за их повышенного уровня комфорта, но и потому, что они потребляют на 20 % меньше энергии, чем другие виды отопления, так как вся тепловая энергия направляется в жилое пространство, а не нагревать воздух вдоль стен.
Теплые полы Под полом Система обогрева

Установленные нагревательные элементы

Идеально подходит для нового строительства и мест, где доступ к лагам пола можно, система «теплый пол» крепится между лагами пола с небольшим воздушным зазором 2 дюйма (5 см) между элементами и поверхностью пола. Все панели 12 5/8 «длина, все рулоны на сердечниках 3′, номинальный нагрев толщина панели a 19 мил

  Часто задаваемые вопросы
Сколько мощность потребляет система?
  12 дюймов по центру: 6 Вт на панель (примерно 12.5 дюймов в длину)
  16 дюймов по центру: 10 Вт на панель
  24 дюйма по центру: 15 Вт на панель
Сколько стоит операция?
  Обычная ванная комната размером 8 на 10 футов будет стоить около 2 центов в день.
(При условии, что стоимость электроэнергии составляет 10 центов за киловатт-час. Ваш стоимость может варьироваться.)
Что какое напольное покрытие можно использовать?
  Любое стандартное напольное покрытие, включая паркет, плитка, линолеум, кирпич и т.д.Проконсультируйтесь с руководство по установке для конкретных толщин и комбинации.
Почему есть воздушный зазор?
  Рассеивает тепло, делая его более равномерно, а также позволяет теплу поступать в помещение из под диваном, не попав в ловушку, что неэффективно.
Могу ли я установить элементы прямо под плитку?

Я нужно оставить доступ ниже элементов?

Я должны соединить оба конца элементов?

Почему я хотел бы провод с обоих концов?
  Защищает работу элементы. Если, например, шина была разорвана во время ремонтные работы*, весь элемент будет продолжать работать.**
* Всегда отключайте питание элементов при выполнении ремонтные работы до пола или потолка под ним.
** Если разорвана шина, убедитесь, что разорванная концы должным образом изолированы перед восстановлением питания система.
Сколько ампер использует система?
  Типичная ванная комната размером 8 на 10 футов. менее 2 ампер на 120 вольт.

Инфракрасное отопление в сравнении с теплым полом

Вы, наверное, слышали о поразительных преимуществах как электрических теплых полов, так и инфракрасного отопления как современных систем отопления, но когда дело доходит до выбора между ними, выбор не всегда может быть однозначным.Наш ассортимент инфракрасных обогревателей — идеальный и наиболее экономичный выбор для тех, кто хочет изменить или дополнить свою текущую систему отопления, начиная с ультрасовременного и элегантного дизайна и заканчивая непревзойденной эффективностью.

Установка и обслуживание

Одним из очевидных преимуществ инфракрасного отопления является то, что его до смешного легко установить: вы просто подключаете его к сети и крепите на стене, откидываетесь на спинку кресла и наслаждаетесь своей новой уютной комнатой. Никакой электрик или специалист не требуется, за исключением выбора прямого подключения к сети, тем не менее, это быстрый и простой процесс для квалифицированного специалиста и единственная дополнительная плата.

В отличие от этого, установка напольного отопления может занять несколько дней, это полностью инвазивно, и ваша комната полностью непригодна для использования в течение всего процесса из-за такого нарушения.

Аналогичный принцип применяется к затратам на техническое обслуживание, так как в случае выхода из строя напольного отопления весь пол, возможно, придется разобрать и установить заново, что приведет к дорогостоящему и трудоемкому процессу и просто неосуществимому риску для тех, у кого плотный график. С другой стороны, инфракрасные обогреватели спроектированы так, чтобы быть простыми и долговечными, что впоследствии отражается в наших длительных гарантийных гарантиях, обеспечивая для вас гораздо более надежную инвестицию.

Энергетическая и экономическая эффективность

В то время как оба метода более энергоэффективны, чем традиционная система газового котла, инфракрасное излучение является более энергоэффективным и экономичным из-за отсутствия слоев изоляции по сравнению с электрическим теплым полом. Подогрев пола состоит из слоя нагревательных проводов под слоем стяжки и, наконец, верхней отделки пола, что означает, что много энергии используется еще до того, как какое-либо тепло достигнет помещения наверху, в то время как наши инфракрасные нагревательные панели излучают тепло только непосредственно в помещение. , что делает его намного более эффективным.Это означает, что в целом для него требуется меньше мощности, чем для напольного отопления, что экономит не только окружающую среду, но и ваши деньги!

Кроме того, эта дополнительная изоляция означает, что для прогрева комнаты может потребоваться более часа, из-за чего вам слишком долго будет некомфортно на холоде. Наши инфракрасные обогревательные панели быстрее нагревают помещение, потому что все тепло идет непосредственно на обогрев вас и вашего окружения, а не только слоев под полом.

Аттракцион теплый пол

Многие считают, что привлекательность выхода на теплый кафельный пол после душа — это то, что привлекает их к выбору системы подогрева пола, но с помощью инфракрасных панелей невероятно легко добиться аналогичного эффекта. Инфракрасное отопление очень универсально, и некоторые даже предпочитают устанавливать такие панели на потолке, чтобы они не мешали и создавали больше пространства, или устанавливать их лицом к полу. В любом случае, это эффективно обогревает не только комнату, но и полы, стены и вас, при этом тепло распределяется гораздо более равномерно, чем при напольном отоплении. Это позволит вам создать свой собственный роскошный пол с подогревом без каких-либо хлопот!

Но теплых полов не видно!»

Еще одно распространенное заблуждение состоит в том, что напольное отопление более привлекательно, чем инфракрасные обогреватели, потому что они просто «невидимы», но реальность такова, что наши инфракрасные обогреватели настолько тонкие и хорошо спроектированные, что они просто впишутся в дизайн вашего дома, независимо от ваших предпочтений. стиль.Их можно разместить так, как вам удобно, например, на потолке, стене или даже в качестве зеркала; идеально подходит для ванной комнаты и предотвращает запотевание зеркала после горячего душа. Ознакомьтесь с нашим ассортиментом зеркальных панелей здесь.

Задумались о выборе инфракрасного обогрева? Начните здесь.

Мы понимаем, что такое серьезное и потенциально дорогое решение может обескуражить многих людей, и к нему нельзя относиться легкомысленно, но мы позволяем фактам говорить сами за себя и доказываем вам, что инфракрасное излучение — это путь вперед в современном отоплении.Благодаря современному дизайну и эстетике, а также передовым экологически чистым технологиям, инфракрасное отопление поможет вам платить меньше за большее как на начальном этапе, так и в долгосрочной перспективе. Если вам нужна помощь в определении того, какой инфракрасный обогреватель вам подходит, или чтобы получить бесплатное личное предложение для вашей системы инфракрасного обогрева, вы можете позвонить нам по телефону 0330 880 8383 .

Тест инфракрасного обогрева | велтерм

Следующий этап испытаний: Установка и настройка системы инфракрасного обогрева

(На фото: мой хороший друг Йенс, которого я хотел бы поблагодарить за помощь)

Установка нагревательного элемента на стену проста. В принципе почти не сложнее, чем повесить картину ; нужно всего лишь еще несколько дюбелей и шурупов. Прилагаемый шаблон для сверления облегчает разметку отверстий. Вбиваем дюбели, вкручиваем шурупы, вешаем отопительный агрегат, готово!

Электрическая установка также проста. Сначала вставьте вилку на конце кабеля питания нагревателя в ближайшую розетку, затем нажмите и удерживайте кнопку на приемнике в течение 3 секунд, а затем кратковременно обучите и свяжите передатчик.При желании сохраните время включения и выключения и целевые температуры для дневного и ночного режима на термостате, и нагревательный элемент готов к работе .

Даже неспециалисту систему инфракрасного отопления можно установить и настроить максимум за один час. Вот что я имел в виду — просто и понятно.

Первые впечатления и впечатления от теста инфракрасного обогрева

В тот день, когда я перешел с теплого пола на инфракрасное, температура в комнате была некомфортной. Остаточное тепло, оставленное в воздухе теплым полом, и тепло, излучаемое инфракрасным обогревателем, складывались в неприятную смесь тепла. Просто требуется несколько дней , пока пол перестанет излучать остаточное тепло от системы теплого пола, и одновременно оболочка помещения должна медленно закаляться высокоэнергетическим излучением системы электрического отопления.

Я позволил этому процессу преобразования работать в течение пяти дней, прежде чем снова измерить температуру стен и пола.Прилагаю мои измерения с пятого дня после переключения на инфракрасное тепло. В трех сериях измерений снова измеряю температуру пола в 6 точках. 18 измеренных значений:

Серия измерений 1 20,9 21,1 21,0 20,8 20,5 20,3
Серия измерений 2 21,2 20,9 20,9 20,8 20,4 20,3
Серия измерений 3 20,8 20,9 20,8 20,6 20,4 20,2

… в результате средняя температура грунта по равна 20. 71 ºC (примерно на 4 ºC меньше, чем раньше).

Я также еще раз измеряю все 4 стены инфракрасным термометром в серии из трех измерений в 6 местах и ​​вычисляю среднее значение всех 18 значений измерений:

Серия измерений 1 21,7 21,4 21,6 21,8 20,4 20,8
Серия измерений 2 20,4 20,3 20,6 21,0 21,0 21,7
Серия измерений 3 20,1 20,2 21,3 21,2 20,9 21,7

В результате средняя температура стенки составляет 21 ºC (прибл.на 0,5 ºC меньше, чем раньше).

Обе серии измерений проводятся в течение суток при температуре наружного воздуха 7-8 ºС. Температура окружающего воздуха в офисе во время серии измерений: 21 ºC.

Измеренные значения с подогревом пола, а затем с инфракрасным отоплением были получены при примерно одинаковых наружных температурах (разница в 1-2 ºC) и поэтому вполне сопоставимы.Что я замечаю: Температура воздуха при использовании теплых полов была 23 ºC, но сейчас мне комфортно на 2 градуса меньше при 21 ºC. Хотя температура воздуха ниже, средняя температура стен изменилась незначительно. Теперь вы слышали это много раз — тепловые волны от системы инфракрасного отопления в основном нагревают помещение (мебель и стены) и лишь в минимальной степени воздух. Я могу подтвердить этот факт на основании моих измеренных значений.

Непрерывная документация за 10 дней показывает постоянный уровень температуры между установленной температурой восстановления (18.5 ºC) и дневная целевая температура (20-22 ºC). В течение тестового периода я несколько раз менял целевую температуру и в итоге нашел оптимальное для меня значение 21 ºC. Вы можете видеть, что 18-е, 19-е, 25-е и 26-е являются выходными днями, на которые я запрограммировал сокращенный период отопления. В переходе ночи с 20-го на 21-е также видно, что помещение не перешло в период ночного сокращения времени, потому что я допустил ошибку при программировании термостата.

Почему стоит выбрать инфракрасное излучение для вашего здания или области применения

Независимо от того, есть ли у вас небольшой гараж или магазин, или большое производственное предприятие или склад, инфракрасные обогреватели не только более эффективны, но и создают гораздо более комфортную атмосферу, чем обычная принудительная вентиляция. системы отопления.

Что такое инфракрасный обогреватель?

Инфракрасный обогреватель — это просто нагревательный прибор, который, подобно нашему солнцу, излучает лучистую (инфракрасную) волновую энергию на расположенные ниже поверхности. Когда эта инфракрасная энергия попадает на поверхность или объект, она преобразуется в тепло, которое, в свою очередь, нагревает окружающий воздух.

Солнце не нагревает воздух, оно нагревает землю и предметы на ней, а затем земля нагревает воздух. Тот же самый принцип инфракрасного обогрева является практичным и эффективным способом обогрева помещений.В авиационном ангаре, например, несколько инфракрасных обогревателей могут быть подвешены к потолку так, чтобы излучатели были направлены на нижний этаж. Нагреватели расположены на соответствующем расстоянии друг от друга, чтобы обеспечить равномерность нагрева и оптимальный комфорт. Самым большим источником тепла, когда вы внедряете правильно спроектированную излучающую инфракрасную систему, является уже не сам обогреватель, а пол, который хранит все тепло, а также предметы внутри самого здания.

Каковы преимущества использования инфракрасного излучения?

Инфракрасная энергия нагревает от пола до потолка. Несмотря на то, что инфракрасные обогреватели установлены высоко (в большинстве случаев под потолком), излучаемая ими энергия не преобразуется в тепло до тех пор, пока не достигнет пола и предметов на уровне земли. Затем тепло сохраняется и повторно излучается в окружающую среду. Результатом являются теплые полы, теплые ноги и лучшее использование энергии.

Напротив, принудительное воздушное отопление основано на принципе стратификации теплого воздуха. Если взять пример с авиационным ангаром, теплый воздух должен расслаиваться от высокого уровня потолка до уровня пола.Результатом являются холодные полы, холодные ноги и высокая температура потолка, что приводит к потере тепловой энергии на верхних уровнях ангара.

Подходит ли инфракрасное излучение для моего применения?

Размер инфракрасного излучающего трубчатого обогревателя позволяет удовлетворить потребности в отоплении зданий практически любого размера и любого назначения. От 400 квадратных футов до 1 000 000 квадратных футов или более это не имеет значения, пока покрываются потери тепла. Жилые гаражи, коммерческие помещения, жилые гаражи, промышленные здания, ангары для самолетов и многое другое!

В то время как инфракрасные обогреватели могут сэкономить потребителям до 50 % энергии, одним из преимуществ, которое чаще всего упускают из виду, является комфорт.Мы разработали тысячи систем отопления для каждого применения. К нам обычно обращаются клиенты, у которых уже есть тепловентиляторы, владельцы которых жалуются на высокие счета за газ. Именно здесь мы вмешиваемся и помогаем им разработать систему, которая оптимизирует комфорт отопления в их помещении и сэкономит им деньги на их ежемесячных счетах. Во многих случаях система окупается за один отопительный сезон за счет экономии на счетах за газ.

В одном случае, когда владелец имел 122 400 квадратных футов и большие холодные массы для обогрева при использовании воздухонагревателей, он платил 106 000 долларов США в год за отопление, не говоря уже о более чем 624 000 тонн CO2, выделяемых системой отопления каждый год. Самой большой проблемой с этим приложением был огромный объем холодных масс, доставляемых в здание. Система, которая была разработана для них, в конечном итоге сэкономила им более 36 000 долларов в год и уменьшила их углеродный след более чем на 213 000 тонн CO2. Это привело к снижению затрат на отопление на 34% и уменьшению углеродного следа на 35%.

В других зданиях и применениях без больших объемов вращения холодных масс мы наблюдаем экономию до 50%! Благодаря лучистому инфракрасному теплу вы можете рассчитывать на экономию 30–50 % при использовании правильно спроектированной системы.

Чего ожидать от правильно спроектированной системы:
  • Ваши счета за отопление сокращаются на 30%-50%
  • Уменьшение углеродного следа
  • Равномерное распределение тепла
  • Повышение общего комфорта
— Публикации

Типы магазинных обогревателей

У вас есть три основных варианта с вариациями для обеспечения тепла в фермерском магазине: принудительная вентиляция, инфракрасное излучение и теплые полы.

  • Нагреватели с принудительной подачей воздуха обычно устанавливаются под потолком и сжигают источник топлива для нагрева воздуха, который затем циркулирует по цеху (рис. 1) .
  • Инфракрасные обогреватели подвешиваются к потолку и нагревают предметы, находящиеся под воздействием обогревателя. Они часто используются для точечного обогрева помещений, таких как верстак, но могут обогревать весь цех (рис. 2) .
  • Внутреннее отопление использует водяной трубопровод (теплый пол), встроенный в пол или под ним, для обеспечения тепла (Рисунок 3) . Тепло обеспечивается котлом или тепловым насосом (геотермальным). Эти системы часто предпочтительнее, потому что пол с подогревом обеспечивает теплую поверхность, на которой можно стоять, а вода на полу быстро высыхает.

Рис. 1. Пропановая печь с принудительной подачей воздуха. (Карл Педерсен, NDSU)

Рис. 2. Лучистый обогреватель. (любезно предоставлено www.USDA.gov)

Рис. 3. Гидравлические трубы в полу. (Карл Педерсен, NDSU)

Что такое БТЕ?

БТЕ, или британская тепловая единица, является мерой тепла. БТЕ в час — это мощность нагрева или охлаждения нагревательного прибора или кондиционера. Одна БТЕ примерно равна количеству энергии, необходимой для нагрева пинты воды на 1 градус по Фаренгейту.

Правильный размер

Решение о том, какой размер системы отопления купить для фермерского магазина, будет зависеть от размера магазина, от того, как магазин будет использоваться, насколько хорошо он изолирован и как часто будут открываться большие двери.

Конструкция здания имеет огромное значение в том, сколько тепла необходимо системе отопления. Всего несколько лет назад общее практическое правило заключалось в том, что системы отопления фермерских магазинов должны обеспечивать около 50 БТЕ на квадратный фут в час. Благодаря достижениям в области изоляционных технологий, в том числе большему вниманию к воздушной герметизации и изоляции фундамента, фермерским магазинам обычно требуется всего 20 БТЕ на квадратный фут в час.

Хотя использование обобщений для простых сравнений систем отопления допустимо, вам необходимо выполнить расчеты тепловых потерь, чтобы правильно определить размер обогревателя для сельскохозяйственных предприятий. С точным расчетом тепловых потерь вы можете установить систему отопления правильного размера, которая обеспечит получение надлежащего количества тепла от установленной системы и сэкономит ваши деньги, поскольку система отопления не будет слишком большой для помещения, которое вы хотите нагревать. Хороший подрядчик по отоплению не только сделает расчет потерь тепла, но и предоставит рекомендации по необходимости резервных систем отопления.

Размещение разных зон сельскохозяйственного цеха на разные зоны, в которых можно регулировать тепло по отдельности, может привести к экономии энергии. Если разные помещения магазина должны отапливаться на разных уровнях, вам потребуется внести коррективы в БТЕ в час (например, если площадь магазина отапливается до 50 F, а офис в здании нагревается до 72 F). ).

Преимущества/недостатки общих систем

Затраты на отопление

Типичными источниками энергии для фермерских хозяйств являются пропан, электричество, мазут и биомасса, такая как кукуруза или древесина.Решение о том, какой источник топлива является наиболее рентабельным, зависит от текущих и будущих цен на топливо, включая внепиковые тарифы на электроэнергию, эффективность системы отопления и количество энергии, которое потребуется каждой системе отопления.

Расширение NDSU имеет публикацию и приложение для мобильных устройств под названием «Сравнение стоимости топлива NDSU», которые могут помочь вам сравнить различные источники топлива. Приложение доступно в магазинах приложений для мобильных устройств Android и Apple.

Изоляция

Надлежащая теплоизоляция так же важна, если не важнее, как и выбор системы отопления, которая будет хорошо работать для обеспечения комфортного и эффективного здания.

Тепло найдет путь наименьшего сопротивления, чтобы покинуть здание. Если одна часть здания не имеет воздушной изоляции (Рисунок 4) или не изолирована должным образом, результатом будет потеря тепла и напрасная трата денег в течение всего срока службы здания.

Рис. 4. Утечки воздуха, приводящие к потере тепла. (Карл Педерсен, NDSU)

Потери тепла будут происходить через потолки, стены и пол. При правильной изоляции потери тепла можно свести к минимуму, а изоляция окупится за счет экономии энергии всего за несколько лет.

Для экономичных уровней изоляции в северном климате эксперты по отоплению рекомендуют иметь по крайней мере значение R-30 для потолков, если изоляция представляет собой непрерывную изоляцию над настилом крыши (Рисунок 5) . Для металлических зданий (Рисунок 6) стандартной рекомендацией является установка изоляции с коэффициентом не менее R-25, накинутой на прогоны. Также должен быть дополнительный Р-11 параллельно прогонам, а настил кровли и прогоны разделены термоблоками Р-5.R-49 следует устанавливать на крышах с чердаками или другими изоляционными материалами.

Рис. 5. Сплошная изоляция на настиле крыши. (любезно предоставлено университетом строительных норм и правил Министерства энергетики США)

Рис. 6. Утепленная металлическая крыша. (любезно предоставлено Североамериканской ассоциацией производителей изоляции и университетом строительных норм и правил Министерства энергетики США)

Стены в цехе должны быть утеплены не менее R-13 между элементами каркаса, со сплошной изоляцией не менее R-7.5.

Фундаменты фундамента по периметру должны иметь изоляцию не менее R-10 с добавлением дополнительного R-5, если плита нагревается (Рисунок 7) . Изоляция должна простираться не менее чем на 24 дюйма ниже неотапливаемой плиты и не менее чем на 48 дюймов ниже нагретой плиты.

Рис. 7. Фундамент мелкозаглубленный с защитой от мороза для обогреваемой плиты. (любезно предоставлено Ларри Майером, Solution Design Inc.)

Потери тепла по периметру здания с панельным водяным отоплением могут быть огромными.Почва по периметру постоянно охлаждается наружным воздухом, поэтому изоляция периметра имеет решающее значение. Изоляция под бетонной плитой уменьшит скорость потока тепла в почву и направит больше тепла в цех. Утеплитель обычно не используется под полом, если грунт используется как резервуар тепла. Высокий уровень грунтовых вод может отводить тепло из-под пола. Гидравлические трубки могут быть размещены либо в бетоне, либо в песчаном слое под бетоном (Рисунок 8) .

Рис. 8. Водяной обогрев пола и помещений.

Геотермальные тепловые насосы (геотермальные)

Геотермальные тепловые насосы, часто называемые геотермальными, являются одним из вариантов для обогрева сельскохозяйственных магазинов благодаря высокой эффективности систем. Тепловые насосы нагревают или охлаждают здание, перемещая тепло из одного места в другое. Хотя наземные системы очень эффективны, они имеют более высокую стоимость установки.

Для систем наземного отопления обычно требуется три основных компонента (рисунок 9) : теплообменник (заземляющий контур), тепловой насос (конденсаторный блок) и распределительная система, такая как трубы в полу (рисунок 3) .

Рис. 9. Компоненты геотермальной системы отопления. (Расширение NDSU)

Теплообменник или контур (Рисунок 10) представляет собой просто отрезок или змеевик трубы, проложенный под землей и используемый для передачи тепла от земли к тепловому насосу.

Рис. 10. Контуры геотермального теплового насоса. (Деннис Визенборн, NDSU)

Тепловой насос концентрирует тепло с помощью конденсатора. Зимой это тепло передается в систему распределения и высвобождается через системы принудительной вентиляции здания или внутрипольную систему водяного (водяного) отопления.

Для получения дополнительной информации о геотермальных тепловых насосах см. публикацию NDSU Extension AE-1483, «Грунтовые тепловые насосы».

Дополнительные ресурсы

Разнообразная информация об энергетике

AE-1483, «Грунтовые тепловые насосы», Дополнительная публикация NDSU, посвященная основам получения тепла с помощью геотермальных тепловых насосов.

Большая часть публикаций написана Карлом Педерсоном, бывшим преподавателем энергетики

Особая благодарность Шелдону Герхардту, агенту по развитию округа Логан, NDSU, и Рэнди Матерну из Comfort Zone Heating and Air за предоставление технических обзоров.

Этот материал основан на работе, поддержанной Министерством энергетики под номером награды DE-FG26-07NT43202.

Этот отчет был подготовлен как отчет о работе, спонсируемой агентством правительства Соединенных Штатов. Ни правительство Соединенных Штатов, ни какое-либо его агентство, ни кто-либо из их сотрудников не дает никаких гарантий, явных или подразумеваемых, и не принимает на себя никакой юридической ответственности за точность, полноту или полезность любой информации, устройства, продукта или процесса, раскрытых , или означает, что его использование не будет нарушать права частной собственности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
