Электрический теплый пол принцип работы: Принцип работы теплого электрического пола

Принцип работы теплого электрического пола

Любой электрический теплый пол основан на высокоэффективных нагревательных элементах, расположенных в стяжке или на ней и приборе контроля и управления. Множество греющих элементов и моделей терморегуляторов позволяют устанавливать теплые полы в любых помещениях и применять их для различных целей обогрева. При этом принцип действия любой системы всегда одинаковый.

Работа системы заключается в обогреве пола или всего помещения в соответствии с заданным пользователем режимом. Механизм работы происходит по следующему принципу. Пользователь выбирает температурный режим и включает систему. Терморегулятор замыкает контакт и подает питание к нагревателям. Пол постепенно нагревается, а его температура контролируется термодатчиком. После достижения заданной температуры, контакт реле термостата размыкается и пол начинает остывать. Как только пол остыл на 1-2°C (в зависимости от модели терморегулятора) контакт снова замыкается и пол снова начинает нагреваться.

Постоянное повторение этих циклов позволяет поддерживать выбранную температуру постоянной.

Функциональные различия теплых полов

Есть 2 основных различия работы теплых электрических полов – это способ контроля температуры и теплоемкость пола. Именно эти различия определяют предназначение обогрева. Контроль нагрева осуществляется по полу, когда терморегулятор оснащен выносным датчиком температуры, который вместе с нагревателем установлен в полу. Такие системы применяют для обогрева напольного покрытия для комфортного контакта с ногами или возможности играть на полу ребенку без опасности простыть.

Когда для нагрева применен кабель нагревательный, пол обладает способностью накапливать тепло, и чем больше масса стяжки, тем больше тепла он накапливает. Поэтому, чтобы ускорить прогрев пола применяют тонкие полы на основе тонких кабелей или матов. Для отопления кабельными теплыми полами наоборот полезен толстый слой стяжки, благодаря которому система становится экономичнее, так как время остывания увеличивается, а расход электроэнергии уменьшается.

Контроль температуры в случае отопления производится встроенным датчиком воздуха или двумя датчиками пола и воздуха. Во втором случае основной контроль производится по воздуху, а датчик пола служит для ограничения температуры пола согласно допусками для напольного покрытия или индивидуальных предпочтений.

Инфракрасные полы отличаются способом теплопередачи. Тепло передается инфракрасным излучением, а воздух греется от вторичных источников. В таких полах применяется инфракрасная греющая пленка, а аккумуляция тепла отсутствует. ИК-пол по своим функциям может выполнять роль отопления и местного обогрева пола.

Электрический теплый пол: правила установки

Еще недавно электрический теплый пол оставался привилегией состоятельных людей, но с тех пор все изменилось. На сегодняшний день рынок наполнился множеством предложений в разновидности теплых полов по доступным ценам. Теперь систему теплый пол может установить любой желающий.

Но будьте внимательны, на ряду с тем, что электрические полы дают много преимуществ, использование такой системы может стоить очень дорого, иметься в виду, в денежном эквиваленте потраченные за услуги электроэнергии.

Основные правила для электрического теплого пола

Для эффективного отопления электричеством, необходимо иметь жилое помещение с хорошей теплоизоляцией.
Программное управление позволяет регулировать отопление. Нужно только задать на панели прибора, параметры рабочего режима. Программатор позволяет существенно экономить электроэнергию.

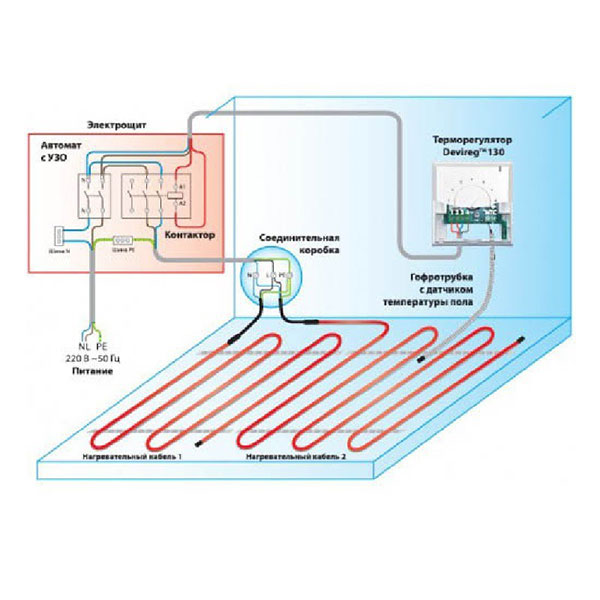

Требуется обязательная установка УЗО (Устройство защитного отключения), устройство используется для защиты человека от поражения электрическим током.
Перепады температуры могут деформировать напольное покрытие. Во время укладки ламината, необходимо оставлять тепловые зазоры, то есть, кромки пола не должны плотно прилегать к стенам, а плинтус нельзя пришивать к полу, чтобы пол под воздействием теплового расширения мог свободно “ездить “ и при этом оставаться ровным.

Где устанавливают электрический теплый пол?

Теплый электрический пол устанавливают чаще всего на 1 этаже, как в коттеджах, у которых подвальное помещение или гараж не отапливаемые, либо в многоэтажных домах в которых традиционно холодные полы, причина частых простудных заболеваний.

Но наиболее распространенной установкой теплого пола, остается ванная комната. Устанавливают теплый пол в ванной комнате, не зависимо от этажа. Простыми словами, теплый пол в ванной комнате — это изыск, верх комфорта, и это понятно: всегда приятно оказаться после принятия душа на теплом полу.Да и к тому же, комната, которая часто подвергается обилию влаги, быстро высыхает и не допускает образованию плесени на стенах и потолке.

Принцип работы электрического теплого пола

При использовании обычного электрического провода, например, те что используют для освещения и розеток, делается расчет сечения проводника, а так же, устанавливаются соответствующий номинал автоматических выключателей, для того чтобы снизить или не допустить нагрев кабеля, иначе, проводники будут нагреваться, рассыхаться и осыпаться, и в итоге, может привести к короткому замыканию.

С проводами электрического теплого пола дело обстоит с точностью до наоборот. В нагревательных проводах должно преобразоваться тепло, как можно с большим тепловыделением. Специальные провода не разрушаются, и могут служить очень долго, даря тепло и уют. Надежные производители дают гарантию на продукцию не менее чем на 20 лет.

Электрический нагревательный кабель теплого пола

нагревательный кабель для теплого пола

Нагревательный кабель представляет собой нагревательные нити в тефлоновой изоляции. Такая конструкция кабеля наделяет теплый электрический пол высокой степенью безопасности и устойчивостью.

Прежде чем приобрести комплектующие электрического теплого пола, нужно сделать проект площади. Размечаем места для стационарной мебели: для кровати, комода, кухонной мойки, столешницы, ванны, унитаза и т.п. Заложить кабель нужно на свободной площади.

Если теплый пол дополнение к основному отоплению, имеется в виду подогреть только лишь пол, но не обогреть целиком помещение, в использовании такой схемы, достаточно покрыть площадь в 30 процентов. Если теплый пол будет основным и единственным отоплением в помещении, нагревательный кабель должен занимать минимум 50% площади.

После того как вы приобрели комплектующие – нагревательный кабель, гофру для датчика, терморегулятор, монтажную ленту (крепление для нагревательного кабеля), можно приступать к монтажу.

Потребление нагревательного провода электроэнергии на квадратный метр, для комфортной температуры.

Для сухих помещений – 120 Вт/м2
Для влажных помещений – 140 Вт/м2

Например, площадь покрытия в 5 м2 в сухом помещении, будет потреблять электроэнергию в час — 5м2 х 120Вт = 600 Вт.

Во влажно помещении, допустим, рассчитали 3м2. 3м2 х 140Вт = 420Вт. За 10 часов работы, расход электроэнергии составит 4200Вт.

Высота установки термостата не менее 300 мм от уровня чистого пола. Такой уровень будет достаточным, для обычного регулятора тепла. Установка электронного термостата подразумевает уровень несколько выше: так не придется наклонятся слишком низко, чтобы рассмотреть цифровые параметры.

Прежде чем уложить нагревательный кабель под стяжку, основание пола нужно выровнять для равномерной отдачи тепла. Затем, нагревательный кабель должен быть замоноличен стяжкой, нельзя допускать пустоты, иначе в таких пространствах кабель сильно будет греться и в итоге выйдет из строя. Устранить повреждение без вскрытия пола не представляется возможным.

Чтобы избежать потерь тепла, необходимо сделать качественную теплоизоляцию пола, чтобы тепло не уходило в низ. Теплоизоляция позволит направить весь потенциал тепла вверх, так не придется переплачивать за лишние киловатты. Теплоизоляция может состоять из пробковых плит, изофлекса, пеноплекса и другого подходящего строительного материала. Теплоизоляция эффективно экономит тепло, но и ведет к удорожанию проекта.

Температурный датчик устанавливают между нагревательным кабелем. Размещают датчик в гофрированной трубе, можно было бы и без гофры обойтись, но в случае выхода из строя датчика, этот важный элемент в регулировании температуры невозможно будет заменить на новый. Размещенный в гофре датчик после выхода из строя легко высвобождается и заменяется новым.

Концевую часть гофры необходимо заизолировать скотчем или изолентой. Это делается для того, чтобы раствор стяжки не попал в отверстие трубы и не приморозил датчик контроля температуры — датчик должен оставаться свободным.

Прежде чем залить стяжку, нагревательные провода нужно опробовать на работоспособность.

Толщина стяжки 3 – 5 см. Если нанести стяжку менее 3 см, пол прогреваться будет не равномерно, может получится тепловая “зебра”. Увеличивать больше 5 см нет смысла: пол будет долго прогреваться.

Включать в работу теплый электрический пол в цементно–песчаной стяжке, можно не раннее чем через месяц. Стяжка должна как следует затвердеть.

Электрический теплый пол в матах

электрический матовый теплый пол

Электрический теплый пол в матах еще одно инженерное достижение в сфере обогрева жилья.

С монтажем электрического тонкого пола справиться практически любой. Дело в том, что укладка тонкого пола не нуждается в расчете, как в случае нагревательного кабеля, где требуется некоторая квалификация. Единственное что нужно сделать, кустарному мастеру, постараться как можно точнее рассчитать свободную площадь, для того, чтобы приобрести необходимый метраж тонкого пола.

В монтаже матов песчано-цементная стяжка не понадобится. Электрический теплый пол укладывается на ровный пол без впадин и без перекосов. Можно использовать два варианта:

Первый – сразу укладывать плитку на маты.

теплый пол под плитку

Второй – с начало замоналитить маты плиточным клеем, дать просохнуть, и затем, поверх матов можно укладывать плитку или специальный ковролин.

конфигурация теплого пола

Площадь укладки тонкого электрического пола, можно сделать конфигуральной, то есть с поворотами, как например в ванной комнате, совмещенной с туалетом. Сетку мата можно разрезать, при этом, нельзя разрезать проводник. Разрез позволяет развернуть мат в нужное направление. Фрагменты матов не должны налегать друг на друга.

Укладка гофры с датчиком контроля температуры и терморегулятор монтируются так же, как и в случае с электрическим нагревательным кабелем.

Если площадь большая, понадобиться несколько нагревательных матов. Каждый нагревательный мат должен быть обеспечен своим терморегулятором.

Инфракрасный пленочный электрический пол

пленочный теплый пол

Современные технологии позволили достичь более совершенной системы обогрева помещений. Изобретатели теплых полов ставили перед собой сразу несколько задач: сделать обогрев пола технологичным, экономичным и эффективным, и кажется, целеустремленным инженерам удалось достичь всех перечисленных условий.

Пленочный электрический пол используется с любым видом напольного покрытия: паркетной доской, ламинатом, напольной плиткой, ковролином.

Пленочный теплый пол производится в виде пленки на углеродной основе.

Температурный режим пленочного теплого пола, так же регулируется с помощью терморегулятора.

Оцените качество статьи:

Электрический теплый пол — принцип работы, монтаж: tvin270584 — LiveJournal

Системы теплого пола бывают водяными и электрическими. В этой статье мастер сантехник покажет варианты и этапы монтажа электрического теплого пола на объекте, расскажет об основных особенностях данного решения.

Электрические полы и их разновидности

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени.

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся;

Мат нагревательный. Представляет собой кабель на монтажной сетке;

Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом;

Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах.

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее.

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы.

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором.

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат.

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта.

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Видео

В сюжете — Мы покажем все этапы монтажа электрического теплого пола на объекте.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Обратите внимание! Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.
Полностью статья выложена на источнике… https://santekhnik-moskva.blogspot.com/2019/10/Elektricheskiy-teplyy-pol.html

Система водяной теплый пол: принцип работы, устройство, описание

От автора

Здравствуйте! В этой статье пойдет речь, как устроена

система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол — общее описание

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

Укладываются петли водяного теплого пола по двум схемам:

1-Бифилярная система укладки.По другому «двойная спираль» или «улитка»;

2,3-Меандровая система. По другому «зигзаг» или «змейка».

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается «мокрой» стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

Ограничения при использовании водяного теплого пола

В городских квартирах с централизованным отоплением устройство водяных теплых полов запрещено.
Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
Прежде всего, обогрев помещения с использованием водяного теплого пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения.

При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C.В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами «холодных « и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

©opolax.ru

Другие статьи раздела

Пленочный теплый пол. Принцип работы и преимущества плёночного пола

Принцип работы и преимущества плёночного пола

Инфракрасный плёночный тёплый пол состоит из графитовых нагревательных элементов, впаянных между слоями гибкой термоплёнки. Когда через них проходит электрический ток, пластины излучают инфракрасное тепло. Оно поглощается напольным покрытием, в результате пол становится комфортно тёплым.

Преимущества плёночного тёплого пола перед другими видами:
• Такой вид обогрева наиболее естественный для человека, он максимально похож на солнечное тепло.
• Не требуется предварительная черновая стяжка пола, не нужно заливать раствор поверх нагревательной плёнки. Это экономит время и средства.
• Можно монтировать в любое время, не обязательно устраивать капитальный ремонт.
• Подходит для установки на любой поверхности – не только на пол, но и на стены или даже потолок.
• Не ворует полезную площадь комнаты, так как практически не поднимает уровень пола.
• Благодаря щадящему нагреву подходит для любых типов напольного покрытия. Установив пленочный теплый пол под ламинат, можно не опасаться его деформации или возгорания.

• При правильной установке не боится влаги и повышенных нагрузок. Поэтому подходит для любых помещений: ванны, спальни, детского сада, спортзала и т.д.
• Может работать в качестве как основного, так и вспомогательного вида отопления.

• Подлежит демонтажу и переносу на другое место, при необходимости.

Из недостатков стоит упомянуть большое энергопотребление во время нагрева пола. Но благодаря тому, что разогреваются панели практически моментально, термостат быстро отключает систему, что экономит электроэнергию.

Особенности монтажа и распространённые ошибки

Как уже упоминалось выше, монтаж инфракрасного плёночного тёплого пола самый простой из всех видов отопительных систем. Если пол ровный, не требуется никаких подготовительных работ по заливке бетонной стяжки.

Краткое описание порядка работ:
1. Удалить с поверхности пола мусор и пыль.
2. Устранить неровности.
3. Уложить слой теплоизоляции, чтобы тепло не уходило вниз.
4. Разрезать ленту термоплёнки на полосы, в зависимости от конфигурации комнаты.
5. Выложить плёнку и термодатчик, на стене в удобном месте установить терморегулятор и автомат аварийного отключения.
6. Подключить все элементы оборудования в одну цепь, согласно инструкции.
7. Проверить работу системы.
8. Накрыть тёплый пол слоем защитного материала. Если устанавливаете пленочный теплый пол под ламинат, достаточно плотного полиэтилена. Под ковролин нужно уложить лист фанеры или ДСП.
9. Настелить напольное покрытие.

Как видно, никаких сложностей с установкой не предвидится. Но если не следовать инструкции, можно наделать ошибок и усложнить себе жизнь тем, что прийдётся потом всё переделывать.

Наиболее распространённые ошибки монтажа:
• Последовательное подключение полос, вместо параллельного.
• Разрезание плёнки в неправильном месте. Это приводит к разрыву электрической цепи.
• Укладка на пол с перепадами высоты приводит к перетиранию плёнки.
• Отсутствие автомата выключения в системе, который защищает от короткого замыкания и поражения током.
• Установка термодатчика в неправильном месте. Например, если он находится возле балкона, температура там будет ниже и он будет подавать сигнал включения нагрева чаще, чем нужно. Также не нужно устанавливать его в особо жарких местах пола.

Если делать всё правильно, инфракрасный плёночный тёплый пол прослужит вам верой и правдой не один год.

Инфракрасная пленка. Строение, принцип работы и особенности выбора

Долгое время единственным вариантом электрического теплого пола был обычный греющий кабель в стяжку или в слой плиточного клея. Особенности такой системы накладывают определенные ограничения. Например, для теплого пола в помещениях без плитки требуется закладывать кабель в стяжку на ранних этапах строительства или ремонта.

В 2010 году на рынке появились пленочные теплые полы. Пленка монтируется непосредственно под финишное напольное покрытие: ламинат, паркет, линолеум, ковролин. Это позволяет устанавливать теплый пол на заключительном этапе отделки. Такую пленку принято называть инфракрасной, хотя физически любое тепло является следствием инфракрасного излучения.

Строение и принцип работы

Пленочный теплый пол – это тонкая многослойная пленка из прочного износостойкого полиэтилена с расположенными между её слоями нагревательными элементами из карбона.

На слое-подложке находятся нагревательные элементы из специальной карбоновой пасты. Существуют различные конфигурации карбонового рисунка, но в нашем магазине представлен один из самых надежных вариантов, когда элементы расположены параллельно друг другу. Благодаря такому расположению поломка одного нагревательного элемента не приведет к выходу из строя всей системы.

Подвод электричества осуществляется через две медные шины. Электрический контакт между медной шиной и нагревательным элементом осуществляется через специальную антиискровую серебряную сетку, которая исключает образование искр.

Финишное покрытие – ламинирующая пленка (РЕТ), защищающая всю конструкцию от попадания влаги, пыли, а также от электрического пробоя.

Рис. 1. Строение инфракрасной пленки

Принцип работы инфракрасной пленки выглядит следующим образом: электрический ток подается к системе через клеммы —> по шинам через антиискровую сетку ток попадает на греющие элементы пленки —> греющие элементы нагреваются и прогревают напольное покрытие —> от пола нагревается воздух в помещении.

Технические характеристики большинства пленок разных производителей

КПД теплового потока составляет 70-80 %, что в несколько раз выше, чем у других систем напольного обогрева;
Максимальная температура поверхности составляет 50 °С;
Температура плавления 120-260 °С;
Скорость нагрева поверхности 5 минут;
Длина излучения от 7 до 20 мкм;
Электромагнитное поле почти отсутствует;
Питание от сети 220-240 В.

Особенности выбора

При выборе качественной инфракрасной пленки следует обратить внимание на несколько внешних признаков:

Плотность нагревательных карбоновых полос. Они должны быть однородными, черными и непрозрачными. От этого зависит равномерность нагрева.
Толщина пленки должна быть не менее 0,338 мм.
Медная шина должна быть гладкой, блестящей, без разводов. Ширина шины варьируется от 0,13 до 0,15 мм.

Следует отметить, что пленка может продаваться в разной комплектации:

Выбор удельной мощности пленки зависит от места монтажа:

130 — 160 Вт/м² подходит для обогрева хорошо утепленных помещений. К таким помещениям можно отнести обычную комнату в многоквартирном доме: спальную, гостиную;
170 — 230 Вт/м² подходит для помещений с повышенными теплопотерями: балкон, помещения расположенных на первых этажах, эркеры и пр.

В обоих случаях лучше свериться с техническими характеристиками напольного покрытия и не нагревать пол выше указанной температуры.

Инфракрасный пленочный пол подходит не только для комфортного обогрева полов, но и в качестве дополнительно и основного обогрева помещений.

Приведенные данные носят обзорный характер. Всю информацию по техническим характеристикам и видам инфракрасной пленки можно уточнить у наших специалистов по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.

«Инфракрасная пленка. Строение, принцип работы и особенности выбора»
ООО «Теплый пол», 2019
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!

Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

По способу производства их делят на 4 типа:

Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
Нагревательные маты. Представляет собой кабель на монтажной сетке.
Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

несложный и быстрый монтаж;
небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
возможность исключения такого рабочего момента, как заливка стяжки;
отсутствие влияния на влажность в помещении;
антиаллергический эффект;
сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
ионизация воздуха;
легкий демонтаж в случае необходимости;
высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
Пленку в свернутом виде в сеть подключать нельзя.
Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

подготовки основы;
укладки теплоотражателя;
монтажа стержней;
соединения между собой полос;
подсоединения силового кабеля;
подключения конструкции к терморегулятору;
подключения термодатчика;
заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

как работает теплый пол? ответы на ваши вопросы | Блог YouGen

Что такое теплый пол?

Полы с подогревом могут представлять собой систему, перекачивающую теплую воду по трубам под полом («мокрая» система), или электрические змеевики, размещенные под полом («сухая» система). Воспользовавшись основным принципом, согласно которому тепло поднимается, тепло из-под пола излучается в комнату.

Полы с подогревом — это самая старая форма центрального отопления. Римляне использовали форму полов с подогревом, называемую гипокаустом, которая обогревала здания и бани.Сегодняшняя форма теплых полов распространена в Северной Европе и набирает популярность в Великобритании.

Сэкономит ли теплый пол энергию?

Это зависит от того, насколько хорошо изолировано здание, КПД котла и какие потребности в отоплении будет удовлетворять ваша система.

В коммерческих зданиях с высокой степенью заселения выше вероятность повышения эффективности за счет полов с подогревом, поскольку они наиболее эффективны в периоды непрерывного использования, а также из-за того, что для больших потребностей в отоплении капитальные затраты на систему подогрева полов становятся относительно меньшими.

По данным Energy Saving Trust:

В существующем доме со средней изоляцией для системы теплового насоса воздух-вода теплый пол под изолированной древесиной сэкономит 20% затрат на энергию по сравнению с радиаторной системой (500 фунтов стерлингов в год против 400 фунтов стерлингов в среднем).
В существующем доме со средней изоляцией, с газовым или масляным котлом экономия энергии меньше (в среднем около 10 фунтов стерлингов в год).
В новых домах с хорошей изоляцией теплый пол с тепловым насосом сэкономит (190 фунтов стерлингов против 230 фунтов стерлингов в среднем) по сравнению с радиаторами
.
В новых и хорошо утепленных домах теплые полы значительно сэкономят по сравнению с радиаторной системой.

Сколько это стоит?

В среднем влажный теплый пол будет стоить примерно на треть дороже, чем радиаторная система.Это включает в себя тот факт, что под трубопроводом, вероятно, будет добавлена дополнительная изоляция. Если система будет установлена во время строительства или ремонта, затраты на ее установку будут минимизированы.

Электрический или «сухой» пол с подогревом, как правило, дешевле установить, но дороже в эксплуатации. Подогреватели пола с двойным накоплением включают в себя два набора труб и очень толстую стяжку, поэтому они могут получить большую часть своей энергии за счет более дешевых ночных тарифов. Это не рентабельный вид отопления.

Подходит ли пол с подогревом для моего дома?

Система влажных полов лучше всего подходит для хорошо утепленных зданий. Системы подпольного покрытия работают при более низкой температуре, чем большинство радиаторных систем (35-45 градусов C). Это делает полы с подогревом идеальными для отопления от тепловых насосов. В качестве низкотемпературного способа обогрева полы с подогревом наиболее эффективны при постоянном использовании. Он реагирует медленнее, чем традиционные радиаторы, поэтому не подходит для периодического нагрева.В некоторых домах в главной комнате первого этажа есть полы с подогревом, а в других комнатах — промежуточные обогреватели меньшего размера.

Коммерческие здания могут получить больший прирост эффективности, чем дома, из-за того, что в них постоянно проживает больше людей.

Каково жить с теплым полом?

Полы с подогревом не очень отзывчивы, поэтому после включения вам придется подождать дольше, чтобы почувствовать тепло. Наиболее эффективно он используется там, где его можно оставлять включенным постоянно.Электрические системы более отзывчивы, но более дороги в эксплуатации.

Полы с подогревом обеспечивают более стабильную температуру, при этом тепло распределяется в большей степени снизу комнаты. В то время как радиаторы будут направлять теплый воздух через комнату, но меньше в нижнюю часть комнаты, полы с подогревом будут передавать равномерное тепло и будут нагревать больше в нижней и верхней части комнаты, чем в середине.

Отсутствие радиаторов дает больше места. Но вы должны учитывать, что предметы мебели, такие как шкафы и гардеробы, не должны находиться над нагревательными спиралями, так как они могут быть повреждены.Ванные комнаты труднее отапливать, потому что ванна занимает много места на полу, но если у вас есть ванна на ножках, это не будет проблемой.

Подходит ли теплый пол для модернизации?

Возможна модернизация полов с подогревом. Вероятно, вам придется поднять пол (и соответственно отрегулировать двери). Бетонные полы, как правило, сложнее модернизировать, а подвесные деревянные полы, как правило, легче модернизировать. Электрические системы обычно тоньше, и их легче установить при модернизации, где нет места для поднятия пола.

Нужен ли мне новый бойлер?

Для системы, работающей на газе, лучше всего иметь конденсационный котел, который наиболее эффективен для низкотемпературного отопления, например для теплых полов. Большинство новых котлов конденсационные. Полы с подогревом также могут быть подключены к тепловому накопителю и хорошо работают с тепловыми насосами.

Какие полы можно укладывать с подогревом?

Полы с подогревом обычно устанавливаются с каменными, керамическими или терракотовыми полами, но также могут быть установлены с деревянными, линолеумными или ковровыми покрытиями.

При укладке из дерева следует иметь в виду, что натуральное дерево будет расширяться и сжиматься при изменении температуры и влажности больше, чем камень или керамическая плитка. Обычно это решается с помощью плавающих деревянных досок на слое вспененного полиэтилена, который допускает легкое движение. В зависимости от типа деревянного пола он также может быть менее эффективным проводником тепла. Тем не менее, деревянные полы более отзывчивы, поэтому они могут быть более идеальными там, где потребности в обогреве более редки.

Ковролин изолирует, что хорошо предотвращает потерю тепла от пола, но плохо пропускает тепло от теплого пола.Но теплый пол может эффективно работать с ковром. Вам необходимо знать общую стоимость ковра и подложки, которая должна составлять максимум 2,5, а в идеале ниже.

Нужен ли мне профессионал для установки теплого пола?

Если вы не умеете делать влажные полы с подогревом, вам, вероятно, понадобится опытный профессионал для установки. Вы можете ожидать, что заплатите за установку больше, чем за новые радиаторы.

На укладку уйдет несколько дней, в зависимости от площади пола, но для высыхания стяжки может потребоваться до трех недель.

Нужно ли устанавливать систему со стяжкой?

Системы влажных полов обычно устанавливаются со слоем стяжки сверху, чтобы создать ровную поверхность, на которую укладывается пол. К подвесным полам можно добавить теплый пол без стяжки. И даже без подвесных полов можно установить без стяжки («сухая» установка, не путать с «сухой» или электрической системой) с использованием плиток для замены стяжки, которые соединяются вместе, чтобы образовать уровень. , плавающий пол.Это может быть предпочтительнее, если вы хотите избежать попадания лишней влаги в здание, а также означает меньшее время ожидания, прежде чем вы сможете ходить по полу.

Дополнительная информация:

Почему тепловые насосы идеально подходят для теплых полов

Информация о отоплении и горячей воде стр.

Можно ли дооснастить теплый пол?

Найти установщика

Фотография предоставлена: Изображение 1: Irish Typepad

Если у вас есть вопрос по поводу чего-либо в указанном выше блоге, задайте его в разделе комментариев ниже.

Объяснение принципов работы систем теплого пола

Напольное отопление, в той или иной форме, существует уже сотни лет, но в последнее десятилетие вновь набирает популярность с появлением более эффективных источников тепла, требующих более низких рабочих температур для эффективной работы, например конденсационных котлов, тепловые насосы и солнечные тепловые.

Основные принципы

Система «теплый пол» нагревает конструкцию пола в помещении, которая, в свою очередь, нагревает само помещение.В системе «влажных» полов это достигается за счет пропускания нагретой воды через пластиковые или композитные трубы, проложенные в полу. Доступны различные варианты установки для различных конструкций пола. Трубы напольного отопления подводятся обратно к центральному коллектору, обычно по одной на этаж, который используется для распределения тепла по соответствующим контурам по мере необходимости.

Комфорт и эффективность

Полы с подогревом производят более мягкий, равномерный нагрев, чем радиатор или система обдува, при этом основным компонентом теплоотдачи является инфракрасное тепловое излучение, а не конвекция. Это обеспечивает комфорт при более низких температурах в помещении, так как уменьшение конвекции приводит к меньшему количеству сквозняков.

Большая площадь обогрева, обеспечиваемая за счет использования всего пола, а не относительно небольшой радиаторной панели, также позволяет теплому полу работать эффективно при гораздо более низких рабочих температурах, чем традиционная система радиаторного отопления.

Все эти улучшения эффективности означают, что правильно спроектированная система теплого пола может обеспечить ежегодную экономию топлива до 25% по сравнению с традиционной радиаторной системой.

Контроль температуры

Обычно система теплого пола делится на «зоны» управления, состоящие из отдельных комнат (например, спальни) или групп комнат с аналогичными тепловыми потерями и характеристиками использования (например, кухня и подсобные помещения), причем каждая зона контролируется собственным комнатным термостатом. .

Для получения дополнительной информации о нашем ассортименте комнатных регуляторов для теплого пола посетите нашу страницу с вариантами управления.

Пригодность проекта

Полы с подогревом идеально подходят для современной, хорошо изолированной собственности, но необходимо соблюдать осторожность при использовании системы в качестве замены в старых зданиях, в которых изоляция не улучшается.Недвижимость с одинарным остеклением и / или без изолированной полой стены необходимо будет довести до современного уровня теплоизоляции здания (то есть, по крайней мере, части L 2002), прежде чем полы с подогревом можно будет рассматривать как эффективное единственное решение для обогрева здания.

Также важно отметить, что полы с подогревом предназначены для работы при более постоянной температуре, чем радиаторная система, обычно в комнатах поддерживается температура 18 ° C, когда они не заняты, и до 21-22 ° C, когда они используются. Если система подогрева пола используется только в течение коротких, нечастых периодов по несколько часов в день без поддержания пониженной температуры, тогда другие системы с более быстрым откликом, такие как радиаторы, могут обеспечить более низкие общие эксплуатационные расходы.

Внешние ссылки

Обратите внимание, что мы не несем ответственности за содержание внешних веб-сайтов.

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома.Системы в значительной степени зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении посредством инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление располагается в полу, его часто называют лучистым теплым полом или просто напольным отоплением.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде.Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 по отоплению дома.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух нагревается от пола. Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Тепло излучающих полов

Существует три типа излучающих полов: полы из лучистого воздуха (воздух является теплоносителем), полы с электрическими излучающими полами и полы с водяным обогревом (гидронные).Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называется «сухой монтаж».

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому полы из лучистого воздуха не являются экономически выгодными в жилых помещениях. и устанавливаются редко.Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком — они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использования солнечного тепла в течение дня. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, устанавливаемыми на черный пол под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования. Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Гидравлические теплые полы

Гидравлические (жидкостные) системы — самые популярные и экономически эффективные системы лучистого отопления для климатических условий с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах регулирование потока горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах аналогичны.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются самой старой формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвала) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, если не невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, в основном потому, что сухой пол быстрее и дешевле в построить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

При некоторых «сухих» установках трубы или кабели подвешиваются под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена светоотражающая изоляция, чтобы направлять тепло вверх. Трубки или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры тепла крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, сделав фанерный материал основания пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении. Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка — это наиболее распространенное и эффективное напольное покрытие для лучистого отопления полов, поскольку оно хорошо проводит тепло и способствует накоплению тепла. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Излучающие панели для настенного и потолочного монтажа обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубками, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное отопление в некоторых комнатах или могут обеспечивать теплом дополнительный дом, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и — поскольку панели можно индивидуально контролировать для каждой комнаты — функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. При входе в комнату человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в зоне прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди находят потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Электрический теплый пол — установка и подключение, выбор оптимального типа

Электрический теплый пол

Современные электрические теплые полы больше не являются диковинкой и становятся популярными, так сказать, «признанными в народе».В какой-то мере это связано с тем, что традиционная система централизованного отопления характеризуется существенными недостатками, которые не присущи принципу работы теплого пола. Такая новая техника — привычный элемент городских квартир, загородных коттеджей, ее наличие в доме однозначно свидетельствует о разумном желании хозяев создать уютный дом, рационально расходуя энергию.

Содержание

Общие сведения о теплых полах
Преимущества систем теплых полов
Устройство, принцип действия
Выбор: электрический или водяной?
Виды электрического теплого пола
Самостоятельный поэтапный монтаж

Общие сведения о теплых полах

Электрический теплый пол — это кабельная система с высокой степенью надежности, может использоваться как дополнительное комфортное отопление и как основной вид системы отопления.

Такой теплый пол можно монтировать как под традиционное покрытие (керамическая напольная плитка, керамогранит), так и под более светлые покрытия (ковролин, ламинат). Обычно под второй вариант указанных напольных покрытий устанавливают полы мощностью 150 Вт / кв.м, а для более сильного обогрева (в первом случае) требуется и большая мощность, соответственно, нагрев таких поверхностей происходит быстрее. Также следует отметить тот факт, что теплые полы мощностью выше 200 Вт / кв. м можно устанавливать в домах и не бояться чрезмерного расхода энергии: благодаря специальному терморегулятору с датчиком температуры пол отключается по достижении заданной температуры.

Преимущества систем теплого пола

простой монтаж — достаточно положить электрический коврик в приготовленный раствор и сверху накрыть его напольной плиткой. Если есть опасения по поводу электрической части установки, то можно обратиться к электрику;
Безопасность использования — установленный теплый пол практически невозможно повредить.В случае короткого замыкания или подобных проблем термостат с устройством защитного отключения всегда отслеживает ситуацию и отключает электричество;

Электрический теплый пол: кабельный вид

Недорогое обслуживание — например, при ванной 10 кв. м установлен коврик мощностью 40 Вт, теплый пол потребляет мощность всего 400 Вт. Эта цифра эквивалентна потреблению электроэнергии большим телевизором или электрическим одеялом;
теплый пол не занимает лишнего места (особенно актуальный параметр в малогабаритных квартирах, где развернуться негде). А также если в квартире установлены громоздкие и неэстетичные радиаторы, то их лучше демонтировать и оборудовать теплый пол электрического типа;
универсальность — такой пол может обогреть комнату, даже если другим отопительным приборам не хватает мощности;
комфорт — тут можно вспомнить известную поговорку о том, что ноги нужно держать в тепле. И, правда, в этом вопросе эффективные результаты показывают теплые электрические полы. Если помещение отапливается радиаторами, то комфортная для человека зона температуры находится вверху и рядом с радиатором, ведь для теплого воздуха характерно подниматься ровно вверх.А с отопительными приборами для теплых полов ситуация совершенно иная: идеальная для человеческого тела температура находится на высоте 100 см от пола, а более холодные слои — в верхней части комнаты. Это различие не доставляет людям дискомфорта, поскольку обусловлено физиологией.

Плюсы отличные, но есть и недостаток — теплый электрический пол переустановить невозможно, придется заново покупать пол, плитку и все остальное.

Электрический теплый пол отзывы хорошие, и многие потребители довольны таким чудом современной техники.

Устройство, принцип работы

Электрические полы с подогревом устроены достаточно просто и ничего сложного в них нет. Монтаж электрического теплого пола осуществляется на специфический теплоизоляционный материал, затем заливается цементно-песчаный раствор, поверх полученной стяжки укладывается выбранный материал пола. Источник тепла — электрический кабель..

Устройство теплого электрического пола

При перегреве кабеля возможно короткое замыкание и разрушение изоляционного слоя. Ремонт электрического пола — дело хлопотное дело, потому что очень сложно определить точное место повреждения. Поэтому не стоит экономить на его покупке, а выбирать кабель с высокой удельной теплоотдачей, и при установке внимательно соблюдать расстояние между нитками.

Система теплых полов состоит из нагревательной секции (мат), контрольного оборудования (так называемый термостат с контрольным датчиком), аксессуаров для облегчения монтажа (гофрированная труба, монтажная лента) и теплоизоляции.

Выбор: электричество или вода?

Многие сомневаются и задаются вопросом, что лучше: теплый пол — электрический или водяной? Для этого нужно провести сравнительное описание обоих видов и все станет ясно. О положительных качествах электрического теплого пола в этой статье уже говорилось, теперь можно вспомнить еще несколько минусов:

небольшое электромагнитное излучение не очень положительно влияет на окружающую атмосферу в помещении;
установка дорогая (если не своими руками).

А теперь назовем основные недостатки водяного теплого пола:

есть вероятность повреждения коммуникаций при укладке стяжки. Поэтому не исключена возможность протечки;
если давление в водопроводе резко падает, то без насоса работа теплого пола невозможна; №
не может быть установлен без специального разрешения в городских квартирах.

А к основным достоинствам можно отнести невысокую стоимость воды по сравнению с электричеством, а также более дешевую установку водяных полов.

Каждый человек решает сам, какой вариант ему ближе, и руководствуется своими личными критериями.

Виды электрического теплого пола

Какой электрический пол лучше? С кабельной системой или с термоматом, а может пленочный пол? По большому счету, все они различаются способом установки.

Кабельная система — нагревательный кабель определенной длины определенной длины. Укладывается в цементно-бетонную стяжку или в плиточный клей по принципу зигзага или спирали (шаг 6-12 см).

Важно: этот кабель нельзя разрезать во время установки.

Нагревательный кабель бывает двух типов: саморегулирующийся нагревательный и непрерывный. Первый вариант используется при обогреве кровли, а второй — при «теплых полах».

Термомат электрический саморегулирующийся

Термомат — нагревательный кабель (тонкий) на армированной сетке. Этот вид электрического теплого пола укладывается на готовую стяжку в слое плиточного клея.

Пленочный теплый пол — тонкая полимерная пленка (0. 3-0,5 мм), источником тепла служит углеродная паста, которая в ней заделана. Особенности конструкции позволяют стелить такой пленочный пол прямо под напольным покрытием.

Пленочные электрические теплые полы отличаются простотой и быстротой монтажа, незначительной высотой всей системы «теплый пол»

Если рассматривать все виды, то можно резюмировать, что пленочный пол наиболее универсален, так как он подходит для плитки, паркета, ламината, линолеума, ковролина.

Самостоятельная сборка поэтапно

Пора разобраться, как подключить электрический теплый пол своими руками.Довольно часто в ванной монтируют электрические теплые полы.

И правильно, ведь это не только дополнительный уют и комфорт, но и преимущество. Например, капли воды намного быстрее высыхают на плитке, а это предотвращает распространение и появление грибка.

Укладка электрического теплого пола производится равномерно по всей комнате

Самым популярным и распространенным видом является нагревательный кабель, поэтому в статье будет рассмотрено подключение теплого электрического пола именно такого.

Перед непосредственной установкой помещение освобождается от мебели, старый пол демонтируется и поверхность пола тщательно готовится — выравнивается, удаляется строительный мусор, при необходимости делается тонкая цементная стяжка.

Планировка электрического теплого пола: принцип расположения электрокабеля, термостат

Далее на стене подготовлено место для установки электрического термостата, он будет регулировать температуру пола.

Важно: при необходимости для подключения пола нужно оборудовать отдельную проводку.

После подготовительного этапа можно приступать к изоляции и прокладке кабеля. Но некоторые мастера также рекомендуют устройство гидроизоляции, чтобы избежать образования конденсата возле греющего кабеля. Для этого используется полиэтиленовая пленка.

Для теплоизоляции часто используется современный материал — пенофол, он имеет покрытие из фольги (14 мкм), а также из пенополиэтилена с самоклеящимся слоем. Это тонкий и легкий материал, который поставляется в рулонах. .

Пенофол укладывается фольгой вверх, а стыки между лентами проклеиваются специальным монтажным клеем. Когда уложена изоляция, то поверх нее укладывается армирующая сетка, которая выполняет такие задачи:

исключает перегрев кабеля, контактирующего с изоляционным слоем;
придает прочности раствору, которым впоследствии будет заливаться пол.

Кабель крепится монтажной лентой к полу. Такая лента исключает излишки и тем самым сохраняет необходимое расстояние между петлями.Нормальное функционирование электрического пола невозможно без установки датчика температуры.

Важно: необходимо учитывать возможность замены датчика температуры в случае поломки, но без разрушения бетонной стяжки.

Для этого обычно устанавливается в специальную трубу, и заполняется стяжкой.

Обязательно проверьте перед заливкой, еще раз проверяется правильность установки и качество соединений.Ошибок быть не должно, потому что исправить их будет непросто; вам придется демонтировать стяжку. Проверить можно не только приложив напряжение, но и при помощи тестера. Параметры таких замеров указаны в паспорте изделия.

Если все в норме, можно залить слой цементной стяжки толщиной 3-4 см. В этом случае заливка должна быть равномерной, без пустот во избежание перегрева и выхода из строя системы обогрева. Что ж, теперь осталось только дождаться полного высыхания стяжки.

Пол можно укладывать через 4 дня, а проверка работоспособности возможна через 30 дней. Этот период связан с тепловым расширением, если включить теплый пол до полного высыхания, то образуются трещины и пустоты, а они очень нежелательны. Также нужно помнить, что нагревательный кабель не помещается под мебель.

Электрический теплый пол — это не роскошь, это удачное и приятное изобретение, которое нужно использовать и наслаждаться теплом.

Следует ли оставлять пол с подогревом на весь день?

Введение

Все мы знаем, что хорошо смонтированная и изолированная система «влажных полов» может сэкономить домохозяйствам деньги на счетах за отопление по сравнению с традиционной установкой радиаторов.

Plus, полы с подогревом чрезвычайно надежны и очень редко требуют какого-либо обслуживания — в отличие от радиаторной системы, которая может требовать регулярных проверок и удаления воздуха.

Но остается один вопрос — как получить максимальную отдачу от системы с точки зрения эффективности. Должен ли я действительно оставить пол с подогревом включенным на весь день?

Чтобы максимально увеличить потенциальную экономию при сохранении теплого и комфортного жилого пространства, ознакомьтесь со следующими советами, которые помогут максимально эффективно использовать вашу систему лучистого отопления.

Лучше всего оставить пол с подогревом включенным на весь день?

Вкратце — да, но это действительно зависит от сезона.

В зимние месяцы включение теплого пола обеспечит более быстрое реагирование при необходимости отопления. Может показаться странным оставлять обогреватель включенным, когда все отсутствуют в течение дня, но с подогревом пола может потребоваться два или три часа, чтобы нагреться до необходимой температуры от холода.

Это просто потому, что стяжка, в которой проложены трубы лучистого отопления, требует времени, чтобы проводить тепло и излучать его через пол, чтобы обеспечить желаемую температуру воздуха.

Но если оставить его на пониженном огне, он может очень быстро довести его до комфортного уровня.

Тем не менее, все же рекомендуется снижать температуру на ночь, эффективно используя термостаты.

Эффективное использование термостатов

Хорошая система теплого пола должна быть легко программируемой, и многие из них теперь даже доступны удаленно через мобильные устройства, благодаря растущей популярности интеллектуальных термостатов. Это дает вам полный контроль над вашей системой, гарантируя, что вы не тратите драгоценную энергию, когда она не нужна.

Правильно установленная система также должна позволять семье точно определять, какую температуру они хотели бы в каждой комнате в течение дня, что часто называют «зонированием». Согласно BEAMA, дом, оснащенный современными системами управления отоплением, может сэкономить семье до 40% на счетах за электроэнергию.

С помощью термостатов рекомендуется снизить температуру воздуха до середины подросткового возраста на ночь. Настроив им потепление утром, вы получите комфортную температуру, чтобы начать день, и вам будет легче вставать с постели.Затем, когда все встанут и вышли, снова установите им температуру покоя в дневное время, если никого нет.

И снова все это можно сделать с помощью панели управления. Правильная настройка гарантирует, что он нагревается автоматически до того, как кто-либо придет домой, и гарантирует, что приятная и приятная температура ждет их возвращения.

Максимальная эффективность с изоляцией

Изоляция очень важна для любой системы теплого пола, но, к сожалению, часто упускается из виду в процессе установки.

Когда люди жалуются, что их система УВГ не работает должным образом или не может обогреть всю комнату, велика вероятность, что виновата плохая изоляция.

Изоляция работает двумя основными способами:

1) Сама система должна быть установлена на хорошо изолированном черновом полу, чтобы работать на оптимальном уровне. Это гарантирует, что тепло будет излучаться вверх и сквозь пол, а не нагревать бетон под ним.

2) Помните, что лучистое отопление основано на простом принципе: тепло поднимается.Поэтому важно следить за тем, чтобы это тепло не уходило через плохо изолированную крышу, тонкие стены и сквозняки. Имеет смысл полностью утеплить ваш дом одновременно с укладкой теплого пола, чтобы обеспечить максимальную энергоэффективность всего дома.

Используйте отопление только там, где это необходимо

Многие семьи, особенно с большими домами, могут обнаружить, что они используют одни комнаты каждый день, а другие — очень редко.

В холодное время года было бы неплохо ограничить тепло, используемое в комнатах, в которых обычно не проживают (запасные спальни, столовые и т. Д.) и вместо этого отдайте предпочтение отоплению в общественных местах.

Зональная система управления позволит вам регулировать температуру в каждой комнате независимо, чтобы вы могли наслаждаться согревающим комфортом лучистого отопления там, где вам это нужно больше всего, не тратя лишнюю энергию на что-либо другое.

Системы обогрева полов и потолков — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце.Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, создаваемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе LARX CARBON-FILM.Систему отопления COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на этапе проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше обычных теплых полов на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос.Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

Полосы Carbon Film распределяются по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
По сравнению с нагревательным кабелем, нашу систему обогрева LARX CARBON-FILM.COM можно использовать в сборных конструкциях полов без применения мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

Углеродная пленка является локальным источником тепла — тепло вырабатывается непосредственно в месте, где это необходимо, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
Регулировка каждой комнаты независимая, нет необходимости нагревать воду во всей системе из-за одной комнаты.
Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит мгновенно, и комната не перегревается.
Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае хорошо изолированного семейного дома нормального размера (до 250 м ²) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие начальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, меньший срок службы, потребность в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей теплоизоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной эксплуатации, за счет тепла от электрических приборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли углеродная пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов благодаря более низкой температуре.

Какие длины волн излучает углеродная пленка?

Углеродные пленки, в принципе, представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме — вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

Системы теплого пола Торонто | Полы с подогревом

Системы теплого пола своими руками Системы обогрева проезжей части Системы предотвращения замерзания труб

Системы теплого пола своими руками

Холодные полы — это результат неэффективного и неравномерного распределения тепла.В борьбе с этой проблемой популярным продуктом являются системы теплого пола своими руками. Домовладельцам больше не нужно ходить по холодным полам. Системы полов своими руками просты в установке. Вы просто скручиваете их, подключаете к своей электрической системе и закрываете их. Эти системы отопления используют излучение для обогрева полов и помещения. Излишне говорить, что излучение — самый эффективный способ обогрева комнаты. Следует также отметить, что эти системы не полагаются на циркуляцию воздуха. Они полностью безопасны как для младенцев, так и для людей с респираторными заболеваниями.Системы теплого пола, сделанные своими руками, популярны, потому что они позволяют полу в доме сохранять тепло, выделяя тепло из-под поверхности пола. В общем, даже с системами отопления, сделанными своими руками, обязательно, чтобы вы работали с профессионалом в установке. Позвоните нам сегодня, чтобы получить наилучшие результаты в области теплых полов.

Системы обогрева проезжей части

Системы обогрева проезжей части предлагают единственное преимущество — уборку снега без усилий. Они избавляют от боли при копании и засолке проезжей части в снежные зимы.Они позволяют вам чувствовать себя комфортно внутри, пока они делают всю работу. В основе этих систем лежат маты и кабели, которые автоматически нагревают подъездную дорожку, предотвращая накопление снега и льда. По сравнению со стоимостью работы лопатой и найма плугов, использование систем обогрева проезжей части намного дешевле. Стоимость установки колеблется от 14 до 24 долларов за квадратный фут, и вы можете установить его на существующей подъездной дорожке. Самое лучшее, что система включается и выключается автоматически в зависимости от температуры наружного воздуха.Каждую зиму обогрев подъездной дороги площадью 1000 квадратных футов будет стоить от 120 до 250 долларов. Избавьтесь от боли, связанной с уборкой снега каждую зиму, с помощью систем обогрева проезжей части. С помощью подходящей команды систему можно установить практически в любом месте на открытом воздухе. Позвоните нам сегодня, чтобы получить лучший совет, лучшие системы и лучшие услуги по установке.

Системы предотвращения замерзания труб

Системы предотвращения замерзания труб помогают сократить время простоя и сократить расходы, гарантируя, что ваши трубы никогда не выходят из строя.Низкие температуры вызывают замерзание воды и других жидкостей. Замерзание в трубах создает высокое давление внутри трубы, что может привести к разрыву труб и серьезному затоплению. Системы предотвращения замерзания основываются на саморегулирующихся нагревательных кабелях, которые работают, поддерживая температуру труб выше точки замерзания. Система предотвращения замерзания идеальна, поскольку предотвращает его появление. Система контролирует внешнюю среду и активируется только при необходимости.Это означает, что нет необходимости нагревать трубы, когда нет шансов на замерзание. Наши системы предотвращения замерзания труб обеспечивают последовательную и эффективную защиту от замерзания в домашних хозяйствах Торонто. Вам никогда не придется беспокоиться о неудобствах или опасностях, которые могут стоить вам тысячи долларов ущерба от воды. Системы также очень энергоэффективны. Позвоните нам сегодня, чтобы узнать больше.

Системы отслеживания труб

Системы отслеживания труб гарантируют, что ваши трубы никогда не будут повреждены в результате замерзания.Он прост в установке, эффективен и очень доступен по цене. Система помогает отслеживать замерзание и устранять угрозу замерзания труб. У него есть саморегулирующиеся кабели, которые огибают трубы и контролируют температуру. Когда температура начинает опускаться ниже точки замерзания, система активируется и начинает нагревать трубы, тем самым предотвращая замерзание внутри труб. Эта система отлично предотвращает разрыв или засорение труб. Система не только нагревает трубы, но и работает автоматически, поэтому вы никогда не решите проблему замерзания труб.Системы отслеживания труб предотвратят затопление и продлят срок службы ваших труб. Это даст вам душевное спокойствие, которое приходит с осознанием того, что трубы в вашем доме не повреждены независимо от того, насколько холодными становятся зимы. Позвоните нам сегодня, чтобы узнать больше об этой системе.

Теплые полы

Главное преимущество лучистых напольных обогревателей состоит в том, что они устраняют холодные и неудобные полы, с которыми сталкивается большинство домовладельцев. Система также отапливает все помещение, не полагаясь на циркуляцию воздуха.Это означает, что он не будет распространять аллергены. Нагрев осуществляется за счет излучения. Вы также можете использовать его со своим HVAC и установить в любой комнате, включая ванную. По сравнению с другими системами отопления лучистые обогреватели намного эффективнее. Это связано с тем, что лучистые обогреватели равномерно распределяют тепло по комнате и потребляют меньше энергии. Это означает, что в комнате нет холодных мест, как в случае с обогревателями. Большая площадь поверхности лучистых обогревателей делает их более эффективными.Лучистое отопление, без сомнения, самый действенный и действенный метод обогрева. Позвоните нам сегодня, чтобы узнать больше о наших обогревателях пола. Как производитель, мы подбираем размер нагревательных элементов в соответствии с вашим проектом.

Системы защиты от обледенения крыш

Накопление льда и снега на крыше может вызвать серьезные проблемы. Целью противообледенительных систем крыши является предотвращение образования льда на крыше, что снижает потенциальную ответственность, вызванную обледенением и снегом вокруг водостоков, карнизов, впадин и всей кровельной системы.С установкой этих низковольтных систем вы избавитесь от ручного труда или использования химикатов для устранения проблемы.
