Для теплого водяного пола: Как спроектировать водяной теплый пол

Монтаж водяного теплого пола — цена за метр.

Мы предлагаем вам выбрать вариант монтажа водяного теплого пола «под ключ», в эту услугу входят все работы и материалы:

Расчет стоимости водяного теплого пола. Специалист прибудет на объект в течение одного рабочего дня после создания заявки клиентом. Услуга предоставляется бесплатно.

Монтаж теплого пола. Сюда входит: уборка помещения пылесосом, грунтовка основания перед укладкой теплоизоляционного материала, укладка теплоизоляции толщиной до 50 мм, укладка технической пленки или фольгированной изоляции, укладка арматурной сетки, укладка и крепление трубы водяного теплого пола, установка и подключение коллектора теплого пола, опрессовка системы теплых полов, маркировка коллектора на все зоны отопления.

Материалы: грунт Ceresit CT17, экструдированный пенополистирол Пеноплекс Комфорт 50х585х1185 мм, техническая пленка 200 мк или фольгированная теплоизоляция, арматурная сетка или специальная скоба, труба для теплого пола из сшитого полиэтилена PEXa производства Италия 16х2.0 мм, коллектор и фитинги для подключения трубы, углы фиксации поворота трубы, маркировочные бирки, расходные материалы.

Пусконаладочные работы. После завершения укладки наша инженерная группа произведет подключение теплого пола, диагностику, устранение возможных неполадок и запуск системы.

Водяные теплые полы Watts — это очень просто

Автор статьи Усталов Д. С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.

Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?

Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления.

В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла.

Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам — можно подобрать оптимальную по гидравлике трубу.

WATTS PE-RT DD (EVOH)

WATTS INTERSOL PE-X B

Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой.

«Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.

Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

Коллектор для водяного теплого пола

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

Насосно — смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».

Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».

Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый — в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды — «теплый пол» будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.

Рачительные европейцы предпочитают не переплачивать, и их выбор — нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто «не заморачиваются» и берут те, что есть в наличии.


Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).


Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата



WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования:
  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.



WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только «по воздуху» либо «по поверхности». И поддерживает только один температурный режим.



Более «продвинутая версия — термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную — кнопками управления. Также есть режим таймера — «Поддерживать заданную температуру столько то часов или дней».
Самый «навороченный» термостат — BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида «Утро, вечер и выходные». Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.


В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.


Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.

На фото радиотермостат BTA-RF.

Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?


При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Устройство теплого водяного пола: структура слои монтаж фиксация

В хорошо теплоизолированных домах, где предусмотрено качественное остекление, система водяного напольного отопления может полностью обеспечить теплоснабжение. Однако на лестничных площадках, в тамбурных помещениях и прочих местах, где укладка такого пола исключается или его мощности не хватает, неизбежно использование радиаторов. Поэтому устройство теплого водяного пола преимущественно выполняется в загородных домовладениях. В многоквартирных зданиях с централизованной системой отопления устройство таких систем не допускается из-за некачественных тепловых носителей, высокого уровня гидравлического сопротивления и риска деформации труб в результате гидро-ударов.

Есть несколько разновидностей водяных покрытий: «тонкие», «облегченные» и «бетонные». Последняя конструкция устраивается только в сочетании с прочными железобетонными системами, а ее главным плюсом является создание цементно-песчаной основы поверх труб, которая обеспечивает максимальные показатели теплоотдачи и комфорт. «Облегченные» покрытия обеспечивают минимальный уровень нагрузок на перекрытия, и благодаря этому они нашли широкое применение в строительстве деревянных домов. В зависимости от применяемых расходных материалов, такие полы могут классифицироваться на «полистирольные» или «древесные». Конструкции «тонких» водяных полов предусматривают использование труб с небольшим диаметром, поэтому они отнимают от жилого пространства лишь 2,4 см в высоту.

Структура греющего покрытия

Наиболее распространенная схема устройства водяных теплых полов предполагает создание бетонной основы, поверх которой укладываются дополнительные прослойки.

Для начала на выровненной основе (железобетонном перекрытии или монолитном) устраивается гидроизоляционная прослойка или пароизоляционное покрытие. После этого по периметру комнаты необходимо уложить демпферную пленку. Ее крепление на стену упрощается за счет наличия клейкой ленты.

Дальнейший этап – установка слоя термоизоляции. Это очень важный момент. Следует правильно выбрать теплоизолятор и его размеры, поскольку тепловые потери под водяным полом должны быть сведены к минимуму. Теплоизоляционная прослойка устанавливается по всей площадке комнаты, в то же время не имеет значения, будут располагаться трубы в конкретной зоне или нет. Поверх термоизоляционного слоя также устраивается гидроизоляция, без которой невозможно устройство теплого водяного пола.

Сверху на теплоизолятор необходимо уложить и зафиксировать обогревающую трубу. Для ее крепления можно подобрать любой способ, обеспечивающий простую и надежную фиксацию. Это могут быть и якорные скобки, и хомуты из пластика, и дюбельный крючок, а также специальные планки. Наибольшее распространение благодаря своему удобству получили отформованные термоизоляционные плиты, в которых одновременно предусмотрена и гидроизоляционная прослойка и фиксирующие элементы для трубопровода. Армированная сетка — необходимый компонент в бетонных водяных полах. Особенно их использование важно в небольших по площади комнатах правильной геометрической формы. В случаях с большими и сложными по форме помещениями следует использовать либо фибру из полипропилена либо арматурную сетку.

Затем необходимо уложить несущую прослойку. Это цементно-песчаный раствор, приготовленный в четких пропорциях и с включением пластификаторов.

Верхняя часть «пирога» должна быть представлена декоративным покрытием. Желательно применять керамические изделия, каменные материалы или отдельные виды древесных напольных покрытий.

В итоге высота «пирога» может варьироваться от 10 до 15 см. По большому счету она зависит не от пожеланий мастера, а от требований к высоте термоизоляционного слоя, диаметра трубопровода, высоты стяжки – их параметры, в свою очередь, определяются характеристиками водяного пола, теплоизоляционными качествами перекрытия и применяемым облицовочным материалом.

Вернуться к содержанию

Паро- и гидроизоляционный слой

Конечно, стоимость устройства водяного теплого пола напрямую зависит от количества слоев в подложке и применяемых материалов, однако слои, обеспечивающие эффективную работу системы, являются необходимыми и экономить на них нельзя.

Пароизоляционная прослойка обычно выполняется в виде 0,2-миллиметровой полиэтиленовой пленки. Ее задача состоит в обеспечении защиты термоизоляции от воздействий влаги. Если теплоизоляционный слой представлен пенопластом, то при взаимодействии с влагой он утратит свои шумо- термоизоляционные качества.

Главное же место в этом пироге занимает именно теплоизоляция, которая выступает своего рода направляющей тепло-потока от трубопровода и цементной основы – вверх, исключая при этом тепловые потери в нижнем перекрытии. Правильность устройства и подбора теплоизоляционного материала определяет такие свойства водяного пола, как экономность, мощность и несущие характеристики.

Как указывают нормативы, толщина термоизоляционного слоя на холодных основах (над подвальным помещением или землей) должна составлять не менее 5 см, а на межэтажных — не меньше 2 см. Плотность такого слоя должна превышать 25 кг/к. м.

Вернуться к содержанию

Монтаж труб теплого пола

Прокладка обогревательных труб поверх термоизоляционного слоя не нуждается в применении дополнительных расходных материалов. Трубопроводная система крепится в специальных канавах теплоизоляции — достаточно нажать на нее ногой.

Главная задача на этом этапе сводится к правильной организации раскладки трубопровода, то есть схема подключения водяного теплого пола должна выполняться с учетом следующих правил:

  • Не нужно прокладывать трубы друг к другу плотнее 1 дм. Слишком плотное размещение приведет к существенному перерасходу трубного материала, а тепловые потоки при этом изменятся незначительно. Помимо этого, возможен риск образования мостов холода, когда показатели температуры на обратке будут равны аналогичным показателям в теплоносителе на подаче.
  • Слишком высокую мощность напольного обогрева можно достичь за счет более плотного размещения труб. И напротив. Таким образом, вдоль внешних стен отопительные контуры необходимо прокладывать плотнее, нежели в середине.
  • Отступы контуров от внешних стенок должны составлять не меньше 150 мм.
  • Промежутки между отопительными трубами должны превышать 25 см, чтобы обеспечивалась равномерность теплового распределения по всей площади помещения.
  • Нежелательно прокладывать петли труб, длина которых превышает 8 см – это относится к трубам диаметром 1,6 см. В ином случае такая конфигурация может способствовать повышению гидравлических потерь.
  • Также не допустима укладка труб в местах стыков перекрывающих плит. В данном случае следует уложить две отдельных трубы с различных сторон проблемного участка. А контуры, которые пересекают место стыка, следует прокладывать в металлической изоляции.

Далее следует отметить существующие формы обогревательных контуров. На сегодняшний день успешно применяются 2 типа монтажа труб: меандровая («зиг-заг») и бифилярная («спираль»).

Если выполняется монтаж водяного теплого пола по методу «заг-заг», то теплый теплоноситель будет проходить в контур у наружной стенки комнаты и охлаждаться в этот момент. Соответственно, там, где начинается поступление воды (начало трубы) будет достигаться наибольшая температура покрытия и, соответственно, такая же тепловая отдача. Зато внутри комнаты после прохождения холодного участка теплоноситель утрачивает обретенную вначале температуру и менее эффективно обеспечивает теплом площадь. Таким образом, создается неравномерное тепловое распределение на контурах. Исключить столь неприятный фактор можно за счет увеличения мощности или укладки петли в форме удвоенного зиг-зага.

Так или иначе, оптимальная равномерность обогрева достигается только при использовании схемы «спираль». В данном случае контуры с разных сторон будут чередоваться, формируя одинаковый обогревательный фон во всем помещении. Особое значение в этом случае имеет устройство коллектора водяного теплого пола, к которому и будут подводиться все трубы системы.

Вернуться к содержанию

Фиксация труб водяного пола

Сразу стоит отметить, что существуют специальные термоизоляционные плиты, в которых предусмотрены элементы для крепления обогревательных элементов.

Однако есть и другие, не менее эффективные средства реализации этой задачи. Нередко, в ходе сооружения дома, в начальном несущем перекрытии предусматривается теплоизоляционный общестроительный слой. В случае, если его толщина превышает 5 см, то этого уже хватает для монтажа водяного пола, и дополнительный утепляющий материал не требуется.

Если же технология устройства теплых водяных полов предполагает наличие дополнительной теплоизоляции, то можно применить экструдированный или пенный полистирол толщиной не меньше 2,5 см для межэтажного перекрытия и не меньше 5 см — для «холодного». А под пенопластом и поверх него непременно следует расположить гидроизоляционную подложку.

В обоих случаях утеплитель будет иметь ровную и гладкую поверхность, что облегчает работы по фиксации труб. Наиболее распространенный и самый простой способ — это крепеж трубы посредством якорных скобок. С помощью такера они быстро и надежно фиксируются на слое теплоизолятора. Однако у данного способа есть недостатки. Дело в том, что трубы, прижатые к поверхности, утрачивают свои обогревательные качества и, в результате, снижается теплоотдача. Кроме того, в работе необходимо использовать специальные метки, в соответствии с которыми будет соблюдаться шаг прокладки.

Оптимальным решением может стать применение фиксирующих шин, которые позволяют соблюдать шаг контуров и не слишком плотно прижимают трубы к теплоизолятору.

Похожие статьи:

Выбор наиболее подходящего утеплителя для водяного пола. Советы профессионалов

Грамотная теплоизоляция теплого водяного пола является залогом энергоэффективности системы обогрева. Утепление пола перед монтажом системы водяного обогрева позволит свести к минимуму теплопотери помещения и не расходовать тепло на обогрев подвала или грунта.

Основной задачей теплоизоляционного слоя является направление тепловой энергии строго вверх, то есть в то помещение, для которого необходимо обогрев.

Основной задачей теплоизоляционного слоя является направление тепловой энергии строго вверх, то есть в то помещение, для которого необходимо обогрев. Теплоизоляционный слой препятствует проникновению тепла через нижнее перекрытие пола.

Правильно подобранный теплоизоляционный материал увеличит экономичность, несущую способность и мощность теплого водяного пола.

В зависимости от выбранного утеплителя предъявляются определенные требования к толщине теплоизоляционного слоя. При использовании классических теплоизоляционных материалов (минеральной ваты, стекловаты, пенополистирола) толщина слоя утеплителя, применяемого для теплоизоляции пола, расположенного над нежилым подвальным помещением или над грунтом (холодное перекрытие) должна составлять не меньше 50 мм, для теплых перекрытий (над жилым помещением) – не меньше 20 мм. Плотность утеплителя должна быть не меньше 25кг/м3. Если не соблюсти данные требования, то около 15-20% тепла, выработанного системой «теплый пол», попросту будут уходить на обогрев перекрытия и пространства под ним.

Теплоизоляторы, применяемые для утепления теплого водяного пола

В качестве теплоизоляционных материалов для утепления основания теплого пола применяют пенополистирол, минераловатные маты, пенополиуретан, пробковый утеплитель или профильные теплоизоляционные маты.

Пенополистирол

Пенополистирол выпускается в виде листов, что позволяет легко монтировать его на основание пола.

Утеплитель выпускается в виде листов, что позволяет легко монтировать его на основание пола. Преимуществами утеплителя является наличие различных типоразмеров, что позволяет утеплять перекрытие в зависимости от температуры воздуха помещения, расположенного под ним. Толщина пенополистирольного теплоизоляционного слоя может варьироваться от 30 до 120 мм. Теплоизоляционный слой наибольшей толщины монтируется в том случае, когда под перекрытием находится неотапливаемое подвальное помещение, глубина заглубления в грунт которого меньше, чем 1,5 метра. Теплоизоляционный слой, толщиною 30 мм, монтируют в том случае, если под перекрытием расположено жилое отапливаемое помещение, температура внутри которого не опускается ниже 18 градусов Цельсия.

Пенополистирол имеет низкую паропроницаемость, поэтому для защиты теплоизоляционного слоя от проникновения влаги необходимо укладывать гидроизоляционную пленку.

К недостаткам утеплителя относят большую толщину теплоизоляционного слоя, монтаж которого подразумевает существенное поднятие уровня пола, а также низкую прочность теплоизоляционного материала. Из-за высокой хрупкости и малой прочности при нанесении бетонной стяжки необходимо дополнительно армировать теплоизоляционный слой.

Минераловатные маты

К достоинствам минеральной ваты можно отнести ее способность заполнять все свободное пространство, обеспечивая тем самым монолитность теплоизоляционного слоя и высокую звукоизоляцию помещения. К недостаткам минеральной ваты как  утеплителя относят его высокую гигроскопичность. Вата склонна напитывать влагу и, как следствие, терять свои теплоизоляционные свойства. При намокании теплоизоляционный слой деформируется, возникают мостики холода, через которые осуществляются теплопотери.

Минераловатный теплоизоляционный слой нуждается в качественной гидро- и пароизоляции, обеспечить которую не всегда возможно.

Пенополиуретан

Применение пенополиуретана позволяет быстро производить теплоизоляционные работы.

Пенополиуретан из-за особенностей своей структуры и технологии нанесения не нуждается в дополнительном монтаже паро- и гидроизоляции. Высокая адгезия обеспечивает надежную сцепку теплоизолятора с утепляемой поверхностью, а низкий коэффициент теплопроводности позволяет наносить тонкий теплоизоляционный слой, энергоэффективность которого является такой же, как и у теплоизоляционного слоя, выполненного из классических теплоизоляционных материалов.

Почему утепляют с ППУ от Экотермикс, а не любым другим материалом? Узнайте в видео ниже :

Применение пенополиуретана позволяет быстро производить теплоизоляционные работы, избежать поднятия уровня пола, препятствует образованию мостиков холода и скоплению влаги в подполовом пространстве. Кроме того, пенополиуретан имеет высокую прочность, поэтому нет необходимости дополнительно армировать теплоизоляционный слой при последующем нанесении бетонной стяжки. Материал имеет длительный срок эксплуатации. Не оказывает дополнительной нагрузки на конструкцию, так как создает с межэтажным перекрытием двойной монолит. При помощи пенополиуретана можно утеплить поверхность, имеющую сложную геометрию, а работы по укладке напольного покрытия можно проводить через 3-4 часа после распыления термоизолятора на поверхность. Все эти особенности позволяют с успехом применять пенополиуретан для термоизоляции различных видов полов, включая каркасные полы, бетонные, деревянные и черновые.

Пробковый утеплитель

Для утепления основания под систему «теплый пол» можно использовать пропитанный воском пробковый утеплитель. Термоизолятор монтируется на специальные клеевые составы, является высокоэкологичным материалом. К недостаткам утеплителя можно отнести сложности, связанные с обеспечением необходимой толщины теплоизоляционного слоя, чувствительность к влаге и склонность к биологическому разрушению. Перед укладкой пробкового утеплителя следует позаботиться о надежной герметизации основания.

Профильные теплоизоляционные маты

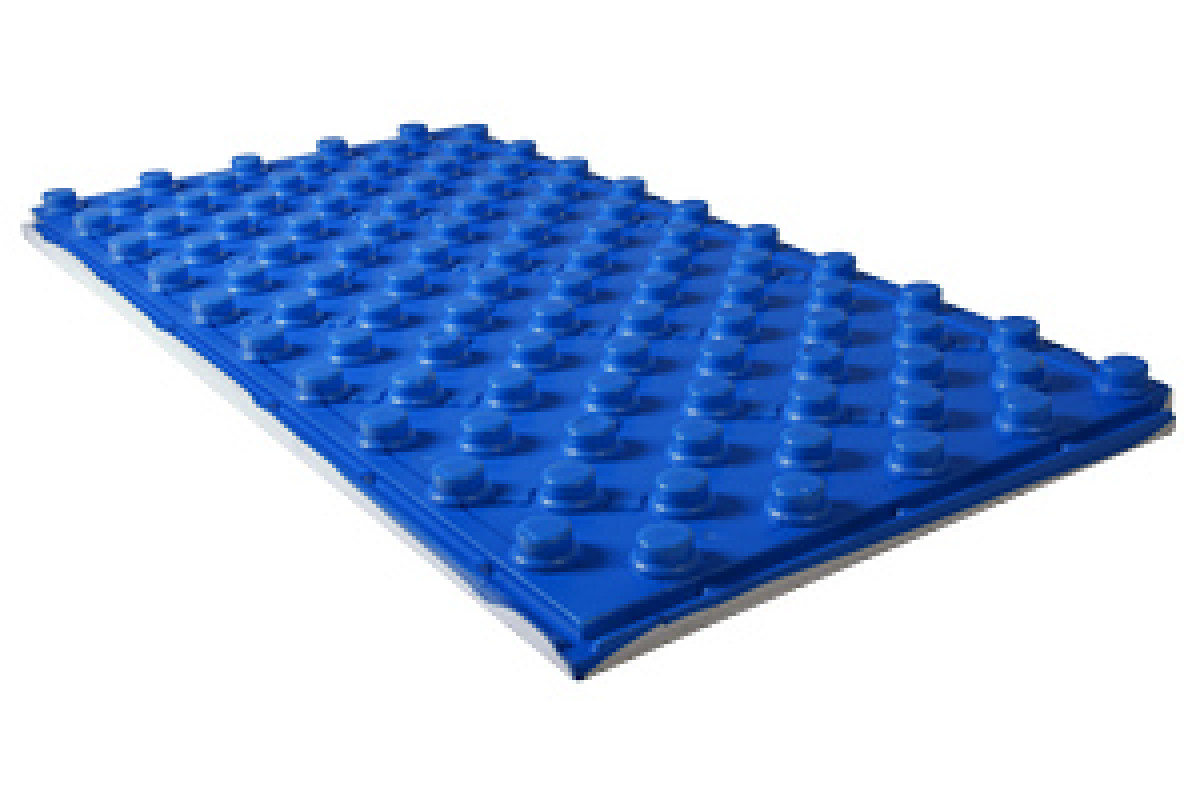

Специальные профильные маты предназначены для монтажа системы «теплый пол».

Специальные профильные маты предназначены для монтажа системы «теплый пол». Они обеспечивают надежную теплоизоляцию пола, а также покрыты сверху пароизоляционной мембранной, что снимает необходимость дополнительно укладывать паробарьер. На поверхности матов имеются специальные выступы, предназначенные для укладки труб системы «теплый пол».

Перед монтажом матов необходимо создать гидроизоляционный слой, а к недостаткам такого способа утепления можно отнести сложности, связанные с разводом труб системы между выступами матов. При помощи профильных плит не получиться создать систему «теплый пол» если ее трубы имеют нестандартный диаметр.

Рекомендуем прежде посмотреть видеоролик ниже, чтобы ясно понимать, как это происходит:



Почему нельзя устанавливать водяной теплый пол в квартире

При поверхностном взгляде на вопрос теплого пола в квартире монтаж системы водяного пока кажется более выгодным, чем электрического.

Однако при детальном рассмотрении вопроса обнаруживается ряд причин, по которым нельзя устанавливать водяной теплый пол в квартире.

Самый весомый факт: установка системы водяного теплого пола в квартире НЕЗАКОННА.

По действующему законодательству Российской Федерации, в частности по Жилищному кодексу, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением. Система водяного теплого пола относится к инженерным коммуникациям, т.к. подсоединяется к водопроводным трубам, проходящим в квартире.

В случае самовольного изменения схемы центрального отопления нарушителю грозят штрафы и требование демонтировать несогласованные изменения, т.е. систему водяного теплого пола.

Данные запреты небезосновательны. Монтаж водяного теплого пола в систему центрального отопления грозит выводом ее из строя, т.е. проблемы с отоплением вероятны не только у вас, но и у жильцов других квартир. Тепловой баланс между квартирами нарушается: у всех соседей, живущих над вами, снизится давление в трубах, что сделает их батареи чуть теплыми или вовсе холодными.

Установка системы электрического теплого пола не попадает под законодательный запрет и не влияет на состояние инженерных коммуникаций ваших соседей.

Если же вы решите по каким-либо причинам обойти законодательный запрет и установить водяной теплый пол в стандартном многоквартирном доме, то следует заранее подумать о функциональности системы. Один из важнейших недостатков водяного пола в квартире — его зависимость от наличия подачи горячей воды. Как только по каким-либо причинам она прекращается, система теряет свою функциональность. Исключается возможность использовать пол для дополнительного обогрева квартиры в случае внезапного наступления холодов, когда отопительный сезон не начался или уже закончился.

Электрический теплый пол вы включаете и выключаете с помощью терморегулятора тогда, когда посчитаете нужным и выставляете необходимую температуру. Многие терморегуляторы обладают еще большим функционалом — возможностью программирования режима работы системы.

Наперед стоит подумать и о возможных поломках. В случае водяного пола неисправность системы может привести к затоплению вашей и соседской квартиры. В противовес данным рискам электрический пол подлежит точечному ремонту именно в месте неисправности и его монтаж возможен даже при косметическом ремонте.

Надеемся, описанные выше факты помогут вам принять решение. Специалисты Сети «ТЕПЛЫЙ ПОЛ» рекомендуют устанавливать в многоквартирных домах именно электрический теплый пол.



Водяной теплый пол и паркетная доска kahrs

Паркетная доска – красивое и тактильно приятное напольное покрытие, которое может стать еще более комфортным в сочетании с водяным теплым полом. Технология водяного теплого пола позволяет поддерживать оптимальную температуру напольного покрытия в холодный период времени, – по такому полу можно смело ходить босиком, сидеть и лежать даже в лютые зимние морозы.

Наиболее распространенные сейчас способы отопления помещений: радиаторный и система “теплый пол”. В первом случае комната отапливается с помощью радиаторов установленных у стен, а во втором – с помощью нагревательных элементов, равномерно распределенных под напольным покрытием. При радиаторном способе обогрева тепло распространяется по комнате конвективным способом, за счет циркуляции холодных и теплых областей воздушной среды. При системе водяного теплого пола обогрев помещения осуществляется равномерно по всей его площади снизу вверх, тепло поступает от ног до головы, что является более естественным и комфортным для человека.

Конструкция водяного теплого пола

Основным элементом системы водяного теплого пола являются трубы, равномерно уложенные под напольным покрытием. В этих трубах находится жидкость, которая обогревает помещение. Существует два наиболее распространенных способа монтажа теплых водяных полов:

1. Бетонная система.
2. Безбетонная система.

В бетонной конструкции водяного теплого пола трубы заливают бетоном, который и является теплораспределителем. По периметру стенок водяного пола укладывают демпферную ленту, служащую компенсатором теплового расширения бетонной стяжки. Затем для гидроизоляции на дно кладут полиэтиленовую пленку. На пленку укладывают полистирольную плиту, а сверху – арматурную сетку, на которую кладут трубы. После укладки труб, заполнения системы жидкостью и проведения испытаний конструкцию водяного теплого пола заливают бетоном. Сверху укладывают чистовое напольное покрытие.

При безбетонном монтаже водяного теплого пола функцию теплового распределителя выполняют алюминиевые пластины с пазами. По периметру стенок водяного пола также укладывают демпферную ленту, служащую компенсатором теплового расширения слоя из алюминиевых пластин. Затем для гидроизоляции на дно кладут полиэтиленовую пленку. На пленку укладывают полистирольную или деревянную плиту, а сверху – алюминиевые пластины с пазами, в которые укладываются трубы. Паркетную доску, толщиной минимум 9 миллиметров можно укладывать непосредственно на алюминиевые пластины через влагопоглощающую прокладку из картона или вспененного полиэтилена. Линолеум, керамическую или ПВХ плитку следует укладывать на гипсоволокнистый лист, положенный на алюминиевые пластины.

Основное достоинство безбетонного монтажа водяного теплого пола заключаются в значительном сокращении времени на рабочий процесс и моментальной готовности пола к эксплуатации из-за отсутствия длительных процессов, связанных с подготовкой цемента и его затвердеванием. При устройстве теплых водяных полов нужно помнить, что тепловой режим следует устанавливать в зависимости от того, каким будет верхнее напольное покрытие, ведь теплопроводность у всех материалов разная.

Водяной теплый пол – это хорошее решение для организации системы отопления дома, но, как и у других решений, у нее есть свои достоинства и недостатки. И их необходимо знать, прежде чем делать выбор в пользу той или иной системы отопления.

Достоинства водяного теплого пола

1. Равномерный прогрев комнаты по всей площади. Нагревательные элементы, расположенные под напольным покрытием обеспечивают равномерный нагрев воздуха по всей площади комнаты снизу вверх. Такой способ отопления является более естественным для человека.
2. Водяные теплые полы в квартире, коттедже или офисе позволяют экономить и эффективней использовать жилое или рабочее пространство за счет отсутствия внешних отопительных приборов – основные элементы конструкции теплого водяного пола расположены под напольным покрытием.
3. Водяной способ отопления не требует больших затрат энергии для отопления больших площадей, поэтому теплые водяные полы наилучшим образом подходят для отопления загородного дома.
4. Относительно высокие материальные затраты при установке системы компенсируются существенной экономией средств в оплате электроэнергии в дальнейшем.

Недостатки водяного теплого пола

1. Конструктивные сложности при монтаже теплого водяного пола.
2. Система водяного теплого пола требует применения водяного насоса.
3. Снижение давления в стояке и потеря температуры для следующих квартир, если вода подается из центральной системы отопления.
4. Сложность регулировки температуры водяного теплого пола.
5. Существующая вероятность протечки в системе водяного теплого пола и трудность ее поиска.
6. Возможные сложности с получением разрешения на монтаж водяного теплого пола у администрации и служб жилищно-коммунального хозяйства.

Взвесив все достоинства и недостатки можно сделать вывод о том, что водяной теплый пол – эффективное решение для создания комфортного отопления комнат больших площадей. Он наилучшим образом подходит для обогрева загородного дома или коттеджа. Водяной теплый пол – это не только комфортное и естественное отопление, но и экономия электроэнергии. Более того, водяной теплый пол можно сделать еще и очень красивым, используя в качестве верхнего покрытия натуральную паркетную доску.

Нужно заметить, что использование натуральной паркетной доски в сочетании с системами подогрева пола является для неё очень серьезным испытанием. Далеко не всем производителям дано успешно пройти этот тест. У недорогой и некачественной паркетной доски с момента использования теплого пола начинают появляться щели между отдельными ламелями (паркетинами), лопается верхний слой, появляются трещины, зачастую полы начинают скрипеть. Паркетная доска шведского производителя компании Kahrs способна с уверенностью выдержать значительные перепады температур. Очень тщательный и сложный отбор древесины, самые передовые технологии её сушки позволяют добиваться результата, который для иных производителей кажется просто фантастическим.

Не будем забывать ещё об одном очень важном аспекте, связанном с подогревом паркетной доски, экологическом. Производители дешевой паркетной доски, желая сэкономить, используют в своём производстве вредные лаки и клея. При подогреве пола ядовитые вещества начинают активно испаряться, принося непоправимый вред вашему здоровью. Компания Kahrs во главу угла своей деятельности ставила и ставит не только высокое качество, но и экологическую безопасность своей продукции. Содержание всех веществ, используемых при производстве паркетной доски Kahrs тщательно продекларировано в многочисленных сертификатах компании. С ними вы можете ознакомиться у официального дилера, либо на сайте www.kahrs.com.

Сочетание водяного теплого пола с паркетной доской Kahrs – это естественность в полном смысле этого слова. Поверхность деревянного водяного теплого пола будет приятна на ощупь босыми ногами в любое время года. Попробуйте мысленно к высокой комфортности отопления водяного теплого пола прибавить природную естественность, натуральность и надежность паркетной доски Kahrs, – и вы получите те самые полы, которые каждый мечтает видеть в своем доме.

Помните, что нежелательно использовать паркетную доску из клёна и бука с системой подогрева пола. Эти породы дерева очень гигроскопичны.

Утеплитель для теплого пола водяного ПЕНОПЛЭКС

Теплоизоляция системы теплого пола (пола с дополнительным обогревом)

До недавнего времени системы теплых полов служили только в качестве дополнительного обогрева, например, чтобы не холодно было ступать босиком на пол в ванной комнате. Сейчас получают распространение системы теплоснабжения всего дома на основе обогрева полов, без радиаторов отопления.

Классическое устройство теплого пола для дополнительного обогрева бывает двух видов: электрическое и жидкостное. Устройство электрического теплого пола выполняется кабельным или в виде нагревательных матов с кабелем на сетке. В классической жидкостной системе обогрев осуществляется через трубы с циркулирующим теплоносителем: как правило, водой или этиленгликолем. Трубы разогреваются от системы отопления дома (автономного или централизованного).

В последние годы появились иные устройства теплого пола в доме: электро-водяные (где теплоноситель в трубах разогревается с помощью электрического кабеля) и модернизированные электрические: пленочные, стержневые, на основе аморфной металлической ленты и т.д.

Необходимость теплоизоляции

Производители систем «водяных теплых полов» рекомендуют их теплоизолировать, чтобы предотвратить передачу тепловой энергии в нежелательных направлениях, иными словами, чтобы не обогревать соседей снизу, подвал или фундамент дома. Уложив по бетону утеплитель для теплого пола ПЕНОПЛЭКС®, вы сможете избежать напрасных теплопотерь и расходов электроэнергии. При этом в большинстве случаев дополнительная гидроизоляция теплоизоляции не требуется, поскольку ПЕНОПЛЭКС® обладает практически нулевым водопоглощением.

Преимущества теплоизоляции ПЕНОПЛЭКС® в качестве утеплителя под теплый пол
  • Отличные теплозащитные свойства. Расчетный коэффициент теплопроводности экструзионного пенополистирола составляет 0,034 Вт/м-К что в десятки раз ниже, чем у традиционных стройматериалов.
  • Стабильность теплотехнических характеристик. Благодаря мелкоячеистой структуре ПЕНОПЛЭКС® обеспечивает стабильно низкую теплопроводность на протяжении всего срока службы.
  • Биостойкость. Экструзионный пенополистирол не представляет интерес для грибка, плесени и прочих вредных для здоровья микроорганизмов. Абсолютная биостойкость ПЕНОПЛЭКС® доказана микологическими испытаниями, согласно которым он никогда не станет для этих непрошеных гостей ни источником питания, ни благоприятной средой для проживания.
  • Безопасность. Материал изготовляется только из первичного сырья — высококачественного полистирола — без применения отходов переработки пластмасс, которые могут ухудшать технические характеристики материала и снижать его безопасность. ПЕНОПЛЭКС® не содержит в своем составе мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в его производстве не используется фреон.
  • Прочность на сжатие (не менее 0,15 МПа). ПЕНОПЛЭКС® выдерживает серьезные нагрузки, к тому же не крошится и не осыпается как в процессе монтажа, так и в течение всего срока эксплуатации.
  • Долговечность. В ходе испытаний в НИИ Строительной физики образцы ПЕНОПЛЭКС® прошли через 90 циклов замораживания-оттаивания. Один «условно годичный» цикл состоял из двукратного охлаждения до – 40°С, чередовавшегося с нагревом до +40°С и последующей выдержкой в воде. В результате образцы сохранили все свои теплотехнические характеристики. С учетом коэффициента запаса был научно определен уровень долговечности — 50 лет эксплуатации при температурно-влажностных воздействиях в диапазоне ±40°С.

Последовательность монтажа системы теплого пола с применением теплоизоляции ПЕНОПЛЭКС


  1. Верхнее покрытие пола (плитка)
  2. Стяжка с нагревательными элементами
  3. Полиэтилен
  4. ПЕНОПЛЭКС®
  5. Выравнивающая стяжка
  6. Перекрытие из сборного железобетона
Схема 1. Строительный «пирог» пола с обогревом
  • Выравнивание поверхности, на которой обустраивается «пирог» пола (поз. 6 на схеме 1). Это делается с помощью цементно-песчаной стяжки (поз. 5 на схеме 1) или строительных смесей на основе цемента. Необходимо устранить локальные неровности размером более 5 мм.

  • Укладка теплоизоляции ПЕНОПЛЭКС® (поз. 4 на схеме 1). Плиты могут быть смонтированы как в один слой, так и в несколько.

  • Устройство защиты от утечек цементного «молочка» при застывании стяжки, которая заливается на следующей стадии. С этой целью кладется пленка из прочного полиэтилена (поз. 3 на схеме 1), либо стыки проклеиваются скотчем.

  • Монтаж теплого пола. Система в виде нагревательных матов укладывается на полиэтиленовую пленку. Устройство обогрева пола в виде кабелей и труб (жидкостной теплый пол), как правило, крепится на арматурную сетку, на которую заливается стяжка (см. ниже).

  • Заливка стяжки с нагревательными элементами (поз. 2 на схеме 1). Как правило, цементно-песчаной. Она служит для распределения точечных нагрузок. Минимальная толщина стяжки — 40 мм. Между ЦПС и стеной необходим зазор 10-20 мм, обеспечивающий звукоизоляцию и возможность температурного расширения. Зазор заполняется вспененным полиэтиленом.

  • На стяжку укладывается финишный слой пола (поз. 1 на схеме 1) — плитка, ламинат и т.д.

С высококачественной теплоизоляцией ПЕНОПЛЭКС® из экструзионного пенополистирола система дополнительного обогрева пола будет работать наиболее эффективно, без лишних затрат тепловой или электрической энергии.

Hydronic Radiant Floor Heating Systems (Плюсы / Минусы, Типы, Стоимость)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Одно из тех многих нововведений, которые только сейчас открываются заново, лучистые полы с подогревом существуют уже много веков (возможно, даже дольше).

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось очень эффективным, хотя технологии того времени были небезопасны.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще используется в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант — более современное решение, в котором используется серия электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не производите большую часть своей энергии от сети.

Последний метод — водяные полы с подогревом — использует те же основные принципы, что и традиционное радиаторное отопление.Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не идеален.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб из PEX. Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или утрамбованным раствором, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет. В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между отрезками трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее на дно бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система довольно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах теплого пола есть несколько вещей, которые можно полюбить.Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков.Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, и это может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол.Любой ремонт также будет довольно сложным и потенциально дорогим, хотя любой необходимый ремонт затопленных частей выполняется очень редко.

Hydronic vs Electric

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачку вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Гидроника и принудительный воздух

Для систем принудительной подачи воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды.Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и эксплуатация жидкостной системы водяного теплого пола — это совсем другой опыт, чем установка систем принудительной подачи воздуха.Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут.Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более жилые, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать заплатить от 6000 до 14 000 долларов за установку системы водяного водяного отопления .Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или приблизительно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы HVAC. Вы можете настроить систему на работу в непиковые часы, чтобы сократить расходы на электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева оборотной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты.Комнаты большего размера, в которых ваша семья проводит большую часть времени, — самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в оживленном доме). Некоторые говорят, что уборку ванных комнат следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения.Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого отопления

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола.К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень. Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подходят, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, поскольку повреждение водой снизу может легко испортить ламинат.Поскольку у большинства производителей предел достигает 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его можно использовать. Лучше всего использовать паркет из инженерной древесины, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не выдерживает тепла почти так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самый большой виновник — ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойный пол для распределения и хранения тепла.Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются повсеместно, — еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

Похожие сообщения:

Гидравлические системы теплого пола — теплая вода, теплый пол, ощущение тепла

Гидравлический лучистый пол нагревает поверхности с помощью воды, протекающей по внутренним трубам. Обычные радиаторы — это не то же самое, что водяная система обогрева полов, поскольку в радиаторах используется нагретая вода для обогрева воздуха и, следовательно, обогрева помещения с помощью конвекционных потоков. Благодаря лучистому напольному отоплению поверхности нагреваются, и это тепло проходит через излучение, что делает систему более эргономичной динамической системы обогрева, предназначенной для обеспечения оптимального комфорта тела.

Hydronic Radiant теплый пол не нагревает воздух. Он нагревает предметы и людей, которые входят в его зону нагрева. Менее теплопотери тела на холодные поверхности и более надежный метод обеспечения теплом, заключающийся в том, что нагретый воздух больше не расслаивается. Вместо этого есть постоянный уровень тепла.

Бесконтактные водонагреватели и безбаковые котлы

Безбаквальные водонагреватели и безбаковые котлы — лучшие решения для экономичных высокоэффективных источников тепла. В зависимости от типа установки, тепловой нагрузки и уровня производительности для системы водяного водяного отопления потребуется широкий диапазон температур подаваемой воды. По запросу водонагреватели Tankless предлагают очень доступное решение для горячего водоснабжения. Несмотря на легкую конструкцию, они являются отличным выбором для низкотемпературных установок с умеренными требованиями.Если ваши потребности требуют более высоких требований к БТЕ или температуры воды, ваши потребности будут удовлетворены с помощью конденсационного котла без резервуара. Долговечная, качественная конструкция, высокая эффективность и множество функций. Котел может быть более доступным, чем вы думаете.

Бесконтактные водонагреватели

также следует рассмотреть для системы горячего водоснабжения. В отличие от центрального бойлера с резервуаром для горячей воды, водонагреватели без резервуаров обеспечивают непрерывный поток горячей воды. Вместо емкости с горячей водой вода нагревается по мере необходимости.Эти водонагреватели нагревают воду по мере ее протекания через устройство и не удерживают воду внутри, за исключением того, что находится в змеевике теплообменника, способствуя роскоши «бесконечной горячей воды» с превосходной экономией энергии.

Pexheat может помочь вам с установкой вашего водяного водяного обогрева пола и безбаквальных водонагревателей. Вы также можете связаться с нами по поводу дополнительных принадлежностей, таких как трубы из полиэтилена для коллекторов излучающего теплого пола и элементы управления, такие как термостаты излучающего пола.Вы также можете заполнить нашу форму запроса предложения онлайн или заполнить ее и отправить нам по факсу.

Как водонагреватель экономит деньги в вашей системе лучистого отопления

Используйте водонагреватель для теплого пола

вместо бойлера

Многие люди используют водонагреватель вместо бойлера для лучистого теплого пола, потому что он СТОИТ МЕНЬШЕ . Водонагреватель таким образом экономит деньги. Конечно, стоимость важна, но есть и много других важных факторов.

A Высококачественный водонагреватель более энергоэффективен и более безопасен для окружающей среды. Качественные водонагреватели будут изготовлены из нержавеющей стали на долгие годы безотказной эксплуатации . Важно отметить, что этого нельзя сказать о дешевых водонагревателях низкого уровня.

Лучистое отопление пола работает на теплой воде. Бойлеры спроектированы для приготовления очень горячей воды для радиаторов. Многие из них не могут хорошо работать при пониженных температурах и требуют дорогостоящих дополнительных компонентов, чтобы они могли обеспечивать воду более низкой температуры без повреждений.Многие котлы подвержены «холодному шоку», когда при запуске возвращается много воды комнатной температуры, если не будут добавлены более дорогие средства управления.

ВОДОНАГРЕВАТЕЛИ НОВОГО ПОКОЛЕНИЯ МОГУТ ИСПОЛЬЗОВАТЬСЯ В КОМБИНАЦИИ ДЛЯ ОБЕСПЕЧЕНИЯ ТЕПЛА ПОМЕЩЕНИЯ И ГОРЯЧЕЙ ВОДЫ В БЫТОВОЙ ВОДЕ

Но водонагреватели с самого начала спроектированы для работы при более низких температурах. Более низкие температуры хороши для эффективности . Современные водонагреватели могут конденсировать дымовые газы вплоть до воды простым немеханическим способом из-за их низкой рабочей температуры.Бойлеры созданы для кипения, и они не конденсируются так же хорошо, как агрегат, спроектированный для работы при низких температурах.

Водонагреватель не должен использоваться как дешевое средство. Radiantec рекомендует водонагреватели только в том случае, если они будут высокоэффективными агрегатами из долговечных материалов и будут достаточно мощными для работы.

Водонагреватель Polaris — один из таких примеров. Он полностью выполнен из нержавеющей стали, имеет КПД 95% и достаточно мощный, чтобы одновременно обеспечивать тепло помещения и горячую воду.

В Radiantec мы ищем агрегаты с большим затопленным дымоходом и агрегаты с пластиковой трубой. В этом случае почти все тепло уходит в систему отопления и мало тепла теряется в дымоходе . Выхлоп настолько крут, что не может плавить пластик.

Дополнительным преимуществом является отсутствие необходимости в дымоходе с пластиковыми вентиляционными отверстиями. Прямая вентиляция возможна с помощью высокоэффективных агрегатов, и это экономит деньги.

Мой друг-сантехник верит в бойлер для горячей воды, но мы использовали водонагреватель Polaris, и наша система работает отлично. Ах да, мы сами установили.

Рик, Массачусетс

ОБСУЖДЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ: ЧТО ТАКОЕ КОНДЕНСАЦИЯ И НАСКОЛЬКО ЭТО ВЫГОДНО?

Всякий раз, когда вы сжигаете углеводород, такой как газ или масло, вы получаете тепло (а это то, что вам нужно), а также углекислый газ и воду в виде пара. Вы также получаете оксид азота и диоксид серы.

Двуокись углерода, окись азота и двуокись серы являются загрязнителями, которые наносят серьезный вред окружающей среде в виде глобального потепления и кислотных дождей.Загрязнение воздуха также вызывает ежегодно тысячи смертей и инвалидностей от астмы, эмфиземы и других заболеваний.

ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАРА В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они безвредно спускаются в канализацию, вместо того, чтобы загрязнять воздух.

Но большинство котлов и водонагревателей недостаточно эффективны, чтобы конденсировать дымовые газы до воды. Эта ограниченная эффективность преднамерена.Большинство бойлеров и водонагревателей ржавеют или иным образом разъедают, если внутри них образовался конденсат.

Из соображений долгосрочной стоимости, энергоэффективности и бережного отношения к окружающей среде компания Radiantec рекомендует использовать конденсационные водонагреватели для лучистого обогрева полов.

Щелкните здесь, чтобы узнать об экологических преимуществах систем Radiantec.
Щелкните здесь, чтобы получить дополнительную информацию о необходимости энергосбережения и защиты окружающей среды.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь следует отметить, что «инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво». Вы должны учитывать источник при оценке комментариев от продажи котлов . Использование водонагревателей в системах лучистого отопления допускается всеми основными правилами и просто является лучшим способом выполнения работы. Щелкните здесь, чтобы получить дополнительную информацию о системах Radiantec и соответствии нормам.

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в комнатах, не производит шума и является энергоэффективным.Вы можете обогреть весь дом или дополнить только одну или две комнаты.

Благодаря теплому полу тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз — и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах с принудительной подачей воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже обычных систем с принудительной подачей воздуха, но со временем экономит деньги за счет повышения эффективности — отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрический лучистый пол для отопления использует электрические кабели сопротивления для производства тепла. Самый популярный стиль — это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом.Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и уютными по утрам. Некоторые типы сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам — их нужно заказывать у производителя и складывать, как головоломку. Решение — установка полноразмерных матов только на открытых участках с интенсивным движением.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавлять лучистое тепло для пола снизу, не снимая существующий пол. Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов.Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу. Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

В излучающих системах с горячей водой , также называемых водяным отоплением, используется нагретая вода, циркулирующая по трубкам из сшитого полиэтилена (PEX). Трубка заделывается в строительный раствор или в фанерные панели сверхтолстого пола, которые имеют предварительно вырезанные каналы для удержания трубки на месте. Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединены к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении.Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления можно также использовать между балками перекрытий под существующими перекрытиями. Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

Основы теплого пола | Сделай сам

Лучистое напольное отопление — это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола. Это эффективный метод обогрева, который работает необычным образом — вода или вода проходит через трубку из полиэтиленгликоля в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом — или гидроника — становится все более популярным в жилых домах благодаря гибкой пластиковой трубке PEX — прочной полиуретановой трубке, срок службы которой составляет более 100 лет. Он змеиным образом проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность — две причины, по которым новые домовладельцы любят системы теплых полов. Комфорт, по сути, является преимуществом №1, так как здесь теплые ноги и холодная голова. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетичность — еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа теплых полов

Существуют три системы излучающих полов, которые можно применить в доме:

  • Полы с лучистым воздухом — Не удерживают большое количество тепла, и по этой причине они используются в основном в коммерческих зданиях.
  • Электрические лучистые полы — Прекрасно справляются с обогревом любого дома, но они чрезвычайно дороги.
  • Гидравлические или жидкостные полы — Они дешевле и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление — это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и бетонирования. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому напольному отоплению можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола — отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, ваш строитель должен будет нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Существуют две категории установки для водяного теплого пола — влажный и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к мокрой установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет под-база.
2. Добавьте слой изоляции, чтобы создать основу, на которую будет положена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматуре для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», когда система подвешивает трубы под черным полом между балками.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Кто-нибудь может устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) — энергоэффективного способа согреться в холодные месяцы. Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенской хижине, спроектированной архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».

1.Что такое лучистый теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые доски. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что они более сложны в установке и требуют подогрева воды от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подобрана, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет сохранение тепла ногами, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло благодаря лучистому теплому полу. По мере того как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все имеет одинаковую температуру. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Бетонные полы с подогревом — Теплый пол

Современный бетон в Восточном Провиденсе, RI

Отопление дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого теплого пола, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

  • Ваши ноги всегда очень теплые
  • Температура стабильная, и ее легко контролировать
  • Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
  • Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие коммунальные расходы, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое лучистое отопление для пола, как оно работает, о преимуществах лучистого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логический вывод — жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло кофейной чашки, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность передает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества внутрипольного отопления

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу с бетонным полом в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточного воздуха, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому. Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезна для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его открытым, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Один из самых больших плюсов лучистого тепла — то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Экологичность с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами. Вот некоторые из них:

  • Меньше энергии требуется для достижения лучшего теплового комфорта при более низкой настройке термостата.
  • Пропускная способность воды в 3500 раз превышает способность переносить энергию.
  • Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
  • Улучшение качества воздуха в помещении.
  • Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают водные отходы. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
  • Уменьшение количества строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
  • Обеспечивает большую полезную площадь, что позволяет использовать меньшие пространства без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED («Лидерство в энергетике и экологическом дизайне») для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем лучистого панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными способами подачи лучистого тепла для пола являются:

  • Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковую пленку
  • Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта. По данным Ассоциации излучающих панелей, электрические системы, как правило, дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты электроснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако, согласно RPA, существуют низковольтные системы, которые могут работать от напряжения всего 24 вольт, используя трансформатор для снижения сетевого напряжения.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию. Однако не всегда нужно покупать отдельный бойлер. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от этого двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX по сравнению с металлической трубой:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному, гибкому пластику, изготовленному из сшитого полиэтилена. PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук бегущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы лучистого теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

  • Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
  • Котел — содержит воду для подогрева
  • Насос — для циркуляции воды по трубке, расположенной под полом.
  • Трубы — вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
  • Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
  • Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен проектировать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощности различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
