Внутренние ящики Тандембокс (Tandembox) | Мебельная фурнитура BLUM

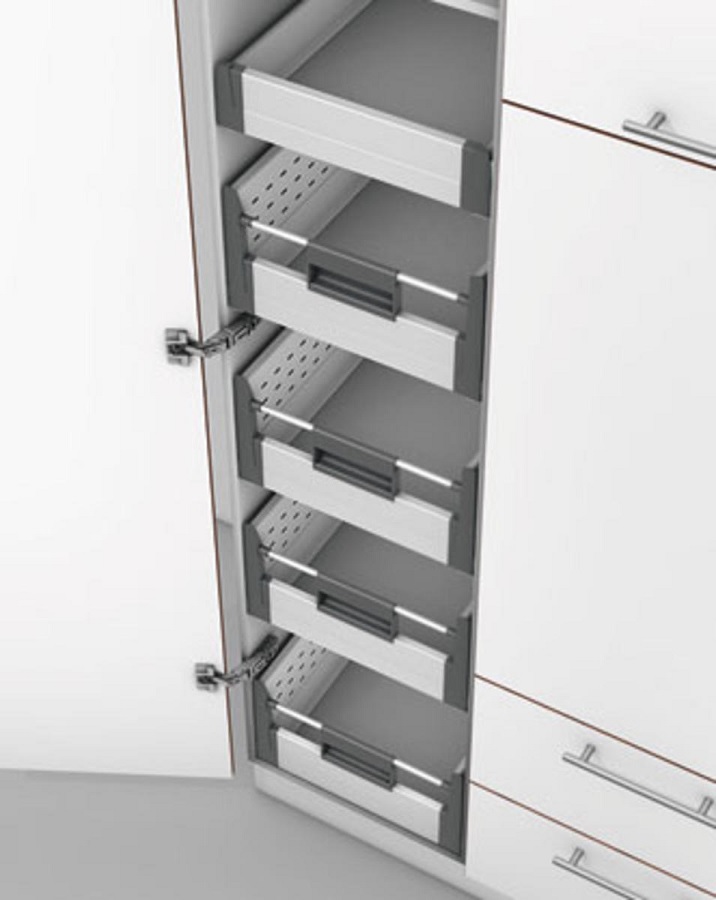

Внутренние ящики Тандембокс (Tandembox) применяются для более полного использования полезного пространства корпуса. Внутри корпуса, закрываемого общим фасадом, можно установить несколько внутренних ящиков полного выдвижения. Это решение имеет как эргономические, так и декоративные преимущества.

Комплектация внутренних ящиков Тандембокс (Tandembox):

• боковые стенки с механизмами выдвижения

• направляющие грузоподъемностью 30 или 50 кг.

• передняя панель под индивидуальный раскрой (1200 мм)

• крепление задней стенки

• крепление передней панели

• декоративные заглушки

• релинги или стенки BOXSIDE (для высоких ящиков)

• высота ящиков  M (83 мм. ), K (115 мм.)
• высота ящиков с одинарным релингом B (140 мм.), С (172 мм.)
• высота ящиков с двойным релингом или боковиной BOXSIDE D (204 мм.)

Задняя стенка и дно в комплект внутреннего ящика Тандембокс (Tandembox) не входят. Заднюю стенку из стали или из ДСП для ящиков различной высоты можно приобрести отдельно.

При желании в любой внутренний ящик возможна установка лотка для столовых приборов. На страницах нашего сайта представлены различные производители фурнитуры для кухни.

О монтаже и регулировке ящиков Тандембокс (Tandembox) можно прочитать тут.

Выберите, пожалуйста, ящик нужной глубины. В скобках указана глубина ящика (длина направляющих).

Для более полной информации о товаре нажмите на картинку товара.

без релингов М (18)
с одинарным релингом В (18)
без релингов К (10)
с одинарным релингом С (10)
с двойным релингом D (18)

Расчет ящика для направляющих Tandem Blum

Направляющие скрытого монтажа Tandem Blum.

Направляющие Tandem Blum — это система скрытого монтажа для выдвижных ящиков (шуфлядок). Почему «скрытого»? Да по причине того, что механизм монтируется внизу ящика и непосредственно под ним, благодаря чему практически невидим.

Как и вся фурнитура Blum, направляющие Tandem оснащены системой амортизации BLUMOTION (доводчиком), либо механизмами TIP-ON, если используются фасады без ручек. Для особо состоятельных граждан можно установить электропривод для открывания SERVO-DRIVE.

Бывают сие направляющие двух типов: полного и частичного выдвижения. Отличаются плавным ходом и способностью выдерживать нагрузку на ящик от 30 до 50 кг.

Расчет ящика под направляющие скрытого монтажа и последующий монтаж, не являются чем-то необычайно сложным, и подробно описан изготовителем. Наш способ расчета имеет некоторые отличия с целью упрощения и ускорения сборки. Не в последнюю очередь потому, что направляющие Tandem рассчитаны на ДСП толщиной 16 мм. Мы же применяем плиту 18 мм, и иногда 10 мм.

Ящик состоит из 5 деталей: двух боковин, передней и задней панели и дна.

Боковины ящика выносятся вниз относительно дна на 14 мм. Если работаем с ДСП толщиной 18 мм, то снизу в боковинах потребуется выбрать четверть высотой 14 мм, и шириной 4 мм (рисунок 1). Это позволяет сохранить необходимые размеры для крепления направляющих (рисунок 2). Длина боковин и дна на 10 мм меньше длины направляющей (рисунок 3).

Примеры:

 1.Если направляющая 450 мм — глубина боковины и дна 450-10=440 мм.
 2.Если внутренняя ширина ящика 564 мм — передняя и задняя панель, а также дно 564-50=514 мм

При изготовлении боковин ящика из ДСП 10 мм, четверть выбирать не потребуется. Немного меняется расчет ширины дна (рисунок 4).

Пример: Если внутренняя ширина шкафа 564, то ширина передней, задней панелей и дна 564-42=522 мм. В задней стенке ящика сверлятся отверстия d-6мм, на глубину 10 мм (рисунок 5).

Требуются они для дополнительной фиксации шуфлядки. При расчете высоты ящиков нужно иметь в виду, что высота между верхней кромкой ящика и началом следующей направляющей должна быть не менее 10 мм (рисунок 6). Лучше больше.

Данные расчеты подходят для направляющих скрытого монтажа: Movento Blum

Расчет ящиков под направляющие blum – Сделаем мебель сами

Здравствуйте дорогие друзья.

Мы с вами уже говорили о тандемах Blum.

В этой статье предлагаю рассмотреть расчет выдвижных ящиков под них.

Если вы читали статью об этой выдвижной системе, то, наверное, уже знаете, что ящики для нее проектируются и собираются совсем не так, как для других направляющих (тех же «телескопов»).

Высота их боковых (дя2) и фронтальных (дя1) деталей – разная, и дно, которое немного смещено относительно низа – из ДСП.

В результате этого, по бокам такого ящика получаются выступы, между которыми и должны находиться сами направляющие (в установленном варианте).

Размер такого выступа должен быть в пределах 13-ти миллиметров.

Итак, давайте рассмотрим расчет на конкретном примере (так будет более понятно).

Все величины, предложенные в дальнейшем, будут измеряться в миллиметрах.

Например, нам нужно рассчитать выдвижной ящик на короб, шириной 550, глубиной 460, под верхний фасад, высота которого равна 150.

Сначала рассчитаем размеры деталей по ширине (глубине).

Для того, чтобы узнать ширину фронтальных деталей (дя1), нужно от размера корпусной планки короба отнять 42.

В данном случае, ширина корпусной планки короба (шириной 550) будет равна:

550-32=518

Теперь, отнимаем от этой величины 42, и получим ширину (дя1):

518-42=476

Дальше, глубина детали (дя2) зависит от размера направляющей.

Так как глубина короба, в который мы проектируем ящик, равна 460, то направляющая для него подойдет на 450.

Чтобы узнать размер (дя2), нужно от размера направляющей (450) отнять 10:

450-10=440

Теперь нужно определиться с размерами деталей ящика по высоте.

В собранном состоянии, направляющие тандемов выступают вниз на 15 под ящиком (смотрите рисунок ниже).

Это нужно учесть при выборе высоты.

Итак, если мы возьмем высоту ящика (а, если быть точнее – то это будет высота деталей (дя2)) равную 100, и предположим, что снизу направляющих еще должен быть зазор, равный 10, то, прикинем, сколько свободного пространства останется на перекрытие корпусных планок сверху:

150-100-15-10=25, где 150 – высота фасада, 100 – высота ящика, 15 – выступ системы снизу, 10 – свободный зазор.

Отлично.

Перекрываются корпусные планки и еще остается нормальный зазор.

Ну а высота (дя1) определяется с учетом того, что дно ящика сделано из ДСП, и оно должно быть смещено относительно деталей (дя2) на 13:

100-13-16=71

Ну, и наконец, высчитаем размеры самого дна.

Ширина дна будет равна ширине детали (дя1), то есть 476

Глубина будет равна размеру детали (дя2), то есть 440.

Итак, теперь можно записать деталировку:

• дя1 – 71х476 (2шт)
• дя2 – 100х440 (2шт)
• дно – 440х476

Но это еще не все.

С заднего края этого ящика нужно сделать два отверстия диаметром 6мм, по размерам, указанным на рисунки ниже.

Благодаря этим отверстиям, выдвижная система фиксирует ящик.

О том, как сделать разметку короба под установку тандемов, мы поговорим в отдельной статье.

А на этом, наверное все, до новых встреч!

Что лучше: Blum, Hettich, Grass или Salice?

Вместо эпиграфа

Мы не ожидали, что обыкновенный опрос «

Google 5-ти абзацах, у нас не получилось. Предупреждаем сразу – в статье очень много «букофф» и технической информации.

Предварительно рекомендуем ознакомиться с предыдущим материалом: Что лучше, Хеттик или Блюм?

Что лучше?

Вопрос «Что лучше?» подразумевает сравнение изделий между собой по основным параметрам:

1. Качество и надежность.
2. Что лучше продается.

В этой статье мы рассмотрим только первый пункт. О продажах – в продолжении.

Качество и надежность

Сказать, что хорошее качество – только у одной компании, например, только у Blum (или только у Hettich), наверное, можно… в это даже можно поверить… если вы – человек верующий (до сих пор верите в сказки (рекламу)) или вы – фанат конкретной ТМ (торговой марки).

Как мы знаем, для фанатов ТМ Apple айфон и айпад – это лучшее изобретение человечества. И лучше, чем iPhone 7 может быть только iPhone X.

Переубеждать фанатов мы не хотим и не будем. С остальными – попытаемся поговорить с позиции здравого смысла.

Говорить о том, что у какой-либо одной компании (из вышеприведенных) качество выше, чем у других – бессмысленно. Мы рассматриваем фурнитуру одного класса. Параметры качества и надежности у всех – практически одинаковы.

У всех – направляющие работают плавно, без люфта. Немного по-разному срабатывает доводчик. И это, пожалуй, единственное отличие. Открытие нажатием (push to open) у всех компаний выполнено на самом высоком уровне. Недостаток push to open (не всегда открывается, если не там нажмешь) вызван конструктивными особенностями и присутствует у всех, в той или иной степени. И все над этой проблемой усиленно работают. В люксовом сегменте направляющих с механизмами синхронизации эта проблема практически решена.

Незначительные отличия в нюансах и опциях. О них и поговорим.

Направляющие скрытого монтажа

Направляющие скрытого монтажа – это следующее поколение направляющих, после роликовых и «метабоксов». Выполнены они так же на базе пластиковых роликов, но, в отличие от предшественников, имеют плавный ход без люфта и полное выдвижение (сначала – как опция). Появление систем выдвижения tandembox окончательно закрепило разрыв с обычными направляющими – появилась возможность «тонкой» регулировки положения фасада.

Придумали скрытые направляющие в компании Blum. Пожалуй, направляющие tandem и, «примкнувший к ним» tandembox – это главные изделия, которые позволили компании Blum выделиться среди конкурентов и занять почетное место лидера.

Рассмотрим ассортимент, опции и характеристики направляющих для каждой ТМ отдельно.

В ассортименте компании – два вида направляющих:

• Tandem – традиционные скрытые направляющие. То, с чего все начиналось.
• Movento – премиум сегмент. Реализованы все последние достижения и Ноу-Хау.

Одно из отличий от конкурентов –  возможность установки стандартного релинга, адаптированного под деревянный ящик. Увеличение высоты ящика можно делать за счет релингов, так же, как у систем выдвижения. Не нужно изготавливать ящики с высокими боковыми стенками – смотрятся… не эстетично. Очень полезная опция.

Представлены три вида направляющих. Quadro 25 (30) и Quadro V6 (V6+) – на базе стальных шариков. Аналог прецизионных направляющих высокоточных станков.  Призматические направляющие премиум-сегмента  Actro 5d – еще одно Ноу-Хау от Hettich. Реализованы все возможные функции.

Ассортимент направляющих представлен двумя позициями: относительно бюджетные Dynamoov и элитные Dynapro. Фишкой Dynapro является встроенный механизм синхронизации, исключающий проскальзывание направляющей при выдвижении.

В отличие от конкурентов, у Salice нет бюджетного и премиум сегментов. По сути, представлена только одна модель направляющих –  Futura, на все случаи жизни. Позже была разработана модель Unica –  направляющие  Push To Open с доводчикам.

Частичное и полное выдвижение

Если раньше частичное выдвижение ящика никому не мешало, то, с появлением направляющих tandem, ситуация изменилась в принципе. Компания Blum стала всем объяснять преимущества полного выдвижения. Были приложены огромные усилия, чтобы донести этот тезис не только до мебельщика, но и до конечного потребителя. Цель, в общем-то понятна – продать свое Ноу-Хау. Но процесс «промывания мозгов» был выполнен так многократно и с такой интенсивностью, что сейчас направляющие неполного выдвижения – это уже признак «дурного тона».

Частичное выдвижение. До конца выдвинутый ящик должен на чем-то держаться – необходимо технологическое расстояние для пары элементов направляющих (подвижная и неподвижная часть). Таким образом, ящик выдвинуть можно, но не полностью, а только на 70-75%.

Полное выдвижение. Используются сдвоенные направляющие. Отсюда, кстати, и название – tandem (расположенные друг за другом, по одной линии). Сначала выдвигается первая направляющая – до конца. Потом начинает «работать» вторая. Таким образом, ящик выдвигается полностью, на 100%. Кроме полного выдвижения, «случайно» получили еще одно преимущество – более плавный ход. Именно последнее, с нашей точки зрения, стало главным конкурентным преимуществом.

Как видно из описания, полное выдвижение – это две направляющие вместо одной. Следовательно, цена – выше. У некоторых производителей разница в цене достигает 50-70%. Но и здесь компания Blum, в очередной раз, отличилась. Например (из официального прайса Blum – рекомендуемая цена) направляющие tandem полного выдвижения с доводчиком стоят €35,12, а неполного – €17,23. Как мы видим, разница составляет более 100%. Сразу начинаешь понимать, зачем промывались мозги полным выдвижением. Как говорил покойный Задорнов:

Все из-за «бабок»…

Доводчик

Идея поставить на фасад демпфер – газовый доводчик вместо силиконового отбойника, первой «пришла в голову» компании Salice. И эта идея произвела революцию в мебельной фурнитуре. Постараемся объяснить, почему.

Сначала мебельщики не восприняли новинку от Salice всерьез. Стоимость первых доводчиков составляла порядка $1,00.

Платить $1 за то, чтобы дверца не хлопала?

Неоправданное, никому не нужное увеличение себестоимости…

Мы уже неоднократно убеждались в том, что, когда мебельщики начинают решать за покупателя, что тому нужно, ничего хорошего из этого не выходит.

Оказалось (вдруг!), что потребителю доводчик нравится и он готов за это ПЛАТИТЬ. Сегодня уже невозможно представить себе мебель с фасадами без доводчика. Но революция состоит не в хорошем техническом решении.

Революция произошла в мозгах…

Производители мебельной фурнитуры вдруг осознали, что потребитель хочет и может платить за дополнительный комфорт.  Как следствие, появился целый «букет» дорогих решений, имеющих единственное преимущество – комфорт. Начиная от знаменитых «авентосов», заканчивая электро-механическими системами типа «servo-drive».

Но, вернемся к доводчикам. Идею Salice тут же подхватили, развили и «углубили». Лучше всего это получилось у Blum, которая интегрировала доводчик в свои направляющие.

У всех рассматриваемых компаний разработаны собственные системы демпфирования. Несмотря на конструктивные различия (газовые, масляные, пружинные и т.п), все они работают практически одинаково. Немного отличается ход и скорость «доводки».

Направляющие Tandem имеют все варианты исполнения, где: «plus» – полное выдвижение, а «Blumotion» – это с доводчиком. Соответственно, Tandem plus Blumotion – это полное выдвижение с доводчиком, а просто Tandem – частичное выдвижение без доводчика. Доводчик от Blum назвали просто и незатейливо – Blumotion (блюмовский).

Направляющие Movento, естественно, – только полное выдвижение и только с доводчиком. Премиум-класс обязывает…

Частичное выдвижение и функция «без доводчика» присутствуют только у направляющих Quadro 25. Actro 5d и Quadro V6 – только полное выдвижение и только с доводчиком. Оригинальное название доводчика от Hettich – Silent System (бесшумный).

Бюджетный вариант направляющих Dynamoov имеет только полное выдвижение. Зато могут быть выполнены, как с доводчиком, так и без. Интерпретация доводчика от Grass – Soft-close (мягкий).

Направляющие Futura представлены во всех возможных вариантах: полное и неполное выдвижение, с доводчиком и без. Smove – это вариант доводчика от Salice.

Направляющие Unica имеют только один вариант исполнения – полное выдвижение с доводчиком.

Размеры и нагрузка

Если ранее максимальный размер направляющих составлял 550мм, то сейчас глубина может доходить до 750мм. Во-первых, кухни стали глубже. Во-вторых, направляющие нашли широкое применение во всех остальных группах мебели, не только кухнях.

Изначально предполагалось, что предельная нагрузка для ящика кухни будет составлять не более 25-30кг. Эту величину заложили все производители, как стандартную.  Однако позже (неожиданно?) выяснилось, что в широких и глубоких ящиках кухни можно хранить тяжелые кастрюли и сковородки. Соответственно, появились направляющие повышенной нагрузки – 50-70кг.

В направляющих Movento компания Blum решила предусмотреть все размеры на все случаи жизни. Кратность 20 и 30, вместо классических 50мм. Таким образом, получаем следующий размерный ряд: 250, 270, 300, 320 и так далее, до 750мм. Восемнадцать (!) типоразмеров. Этому же размерному ряду соответствуют направляющие tandem plus (полное выдвижение).

В направляющих tandem насадного монтажа типоразмеры вообще не соответствуют классическим (шаг 50мм).

• Во-первых, шаг – 25мм.
• Во-вторых, размер начинается с 260мм и продолжается с шагом 25мм: 260, 285, 310 и так до 560мм.

Чем вызван такой специфический подход к размерному ряду, нам выяснить не удалось.

Остальные тандемы выполнены в «классике»: 250-550мм с шагом 50мм.

Нагрузка для направляющих Tandem – 30 и 50кг. В диапазоне 450-550мм направляющие могут быть выполнены, как на 30, так и на 50кг. Свыше 550мм – только 50кг.

Направляющие Movento – аналогично: 40 и 60кг.

• Quadro 25 (30) – до 550мм с шагом 50, 25кг (50кг).
• Quadro V6 (V6+) – до 600мм с шагом 50, 30кг (50кг).
• Actro 5d – до 750мм, 40кг. Для размеров 600, 650 и 700ммм – 60кг, для размера 750мм – 80кг.

В направляющих Dynapro от Grass размерный ряд такой же нестандартный, как у Blum, с шагом 20/30мм: 270, 300, 320 и т.д. Для Dynamoov оставлен традиционный размерный ряд 270-550мм с шагом 50мм.

Компания Grass традиционно работает с большими весами. В бюджетном варианте Dynamoov – 30кг. Для дорогих направляющих Dynapro – 40 и 70кг.

В компании не увидели смысла в расширении размерного ряда до попытки «объять необъятное». Традиционный ряд 250-600мм с шагом 50мм. С нагрузкой ящиков Salice также особо не заморачивалась – 30кг на все случаи жизни для Futura. Для Unica – еще меньше, всего каких-то 20кг.

ТИП-ПУШ-АП-ТУ-ОУПЕН

Фурнитура для открытия фасадов без ручек… Как ее только не называют:

Тип-Ап, Тип-Он, Пуш-Ап, Пуш-Он, Пуш-Ту-Оупен и так далее…

Особенно интересно наблюдать за тем, как заказывают дизайнеры:

А фасады сделайте Пуш-Он

или

На всех фасадах устанавливаем Тип-Апы

Самое смешное, что мебельщики не поправляют дизайнеров, а только кивают головой:

Конечно же, поставим самые лучшие Тип-Оны и Пуш-Апы.

Путаница с названиями – это нормальное явление для новой фурнитуры. Каждый производитель называет свою продукцию по-своему, не так, как у конкурентов. Таким образом, один и тот же продукт может иметь десятки разных названий. Через некоторое время все «устаканивается» и мебельщики переходят на «имя нарицательное», объединяющее все названия в одно.

Например, все внедорожники от всех производителей, в свое время, называли «Джипами». Потом появилась категория – внедорожник. В нашем случае метабоксы и тандембоксы – это уже «имя нарицательное», а не конкретная продукция фирмы Blum.

С фурнитурой для фасадов без ручек общее название еще не придумали – пока в процессе…

Мы постарались выяснить правильное название данного типа фурнитуры. В результате долгих исследований пришли к выводу, что правильное – Push To Open (нажать, чтобы открыть). Кто первым это придумал, нам выяснить не удалось. Данная фурнитура появилась практически одновременно у всех вышеперечисленных производителей. По некоторым косвенным признакам, мы считаем, что первой была компания Hettich.

Идея использовать магнит и подпружиненный толкатель для фасада – не нова. Достаточно давно существуют «отстрелы» для стеклянных дверей, работающие по такому же принципу. Новый Push To Open, по сути – то же самое. Если кто-то не понял, речь идет о Push To Open для двери.

Решение для направляющих, как и в случае с доводчиком, появилось в процессе дальнейшего развития идеи. Но интегрировать данный механизм в направляющие оказалось не так-то просто. Механизм не всегда срабатывал при нажатии фасада не-по-центру. Так же потребовалась возможность регулировки фасада по глубине и синхронизация направляющих.

Все наши «герои» данного обзора решили эти проблемы на отлично. По крайней мере, в люксовом сегменте направляющих. Тогда как у некоторых других производителей проблемы стабильности работы Push To Open все еще присутствуют. Хотите проверить направляющие бренда, с которым вы еще не работали? Начинайте с Push To Open – сразу все увидите. Это – как черная плита для производителей ЛДСП – проявляются все недостатки ламинирования.

Push-to-open с доводчиком

Выдвижные ящики с фасадами без ручек потребителю понравились. Однако отсутствие доводчика, определяемое конструктивными особенностями механизма, вызвало серьезное недовольство у покупателя. К доводчикам он уже привык.

Все стали объяснять,

почему так нельзя

При этом использовался аргумент «или-или»:

Два «хорошо» не бывает: или с доводчиком, или без ручек

Пока одни объясняли, почему так нельзя, другие, в это время, проблему решали. Первой получилось у Salice. Под данное решение были созданы специальные направляющие – Unica. Потом, естественно, подтянулись и остальные.

Tandem. В отличие от других производителей, механизм Push To Open (у Blum – Tip-On) не встроен в направляющие, а выполнен в виде отдельного блока, который устанавливается дополнительно к любым направляющим. Без доводчика.

В направляющих Movento используется Push To Open с доводчиком. Название соответствующее – Tip-On Blumotion.

Все направляющие имеют исполнение Push to open. Функция с доводчиком реализована только в премиум-сегменте, направляющих Actro 5d – Push To Open Silent.

Push To Open в Grass называют Tipmatic. В бюджетных направляющих Dynamoov Tipmatic выполнен без доводчика. Для Dynapro доступны два исполнения: Dynapro Tipmatic (без доводчика) и Dynapro Tipmatic Soft-close (с доводчиком).

Название механизма Push To Open в компании Salice сократили до одного слова – Push. Направляющие Futura выполнены традиционно – без доводчика. Направляющие Unica – с доводчиком. Это их основное отличие от Futura.

Механизм синхронизации

В свое время инженеры компании Blum обратили внимание на тот факт, что для ящика шириной свыше 800мм возможен перекос при полном выдвижении. Выявив проблему, стали ее решать. В качестве Ноу-Хау «изобрели» реечную зубчатую передачу и установили ее в качестве механизма синхронизации. Дорогой металл, естественно, заменили на практичный пластик.

Как только решение было найдено, о проблеме тут же «радостно» сообщили мебельщикам:

«В широком ящике, при выдвижении, возможен перекос. Рекомендуем вам использовать дополнительно наш механизм синхронизации».

Активно «промывать мозги», как в случае с полным выдвижением, мебельщикам не стали. Результат получили соответствующий – пропорционально вложенным в рекламу средствам.

Лишь некоторые мебельные компании стали ставить механизм синхронизации на широкие выдвижные ящики. При этом позиционировали его, скорее, как «фишку», а не осознанную необходимость:

Смотрите – зубчатая рейка, шестеренка… все крутится и движется… Правда, здорово?

Остальное несознательное мебельное большинство Ноу-Хау проигнорировало.

Зачем? И так все хорошо работает. Ничего не перекашивается…

И только  появление направляющих Push-To-Open с их нестабильным открыванием, заставило мебельщиков оценить все прелести синхронизации.

Механизм синхронизации в компании Blum называют боковым стабилизатором. Если первые стабилизаторы крепились к корпусу (рейка) и задней стенке (шестерня-вал), то последняя версия крепится к направляющим и дну ящика. Выполняется в виде отдельного комплекта, который может использоваться в качестве опции. В направляющих Movento механизм синхронизации интегрирован в направляющие.

Механизм синхронизации выполнен в стандартном варианте, крепление сзади – шестерня, рейка, вал. Предусмотрен только для направляющих полного выдвижения.

Механизм синхронизации присутствует только в направляющих Dynapro и уже встроен в направляющие (отдельно для каждой направляющей – шестеренка + рейка). Для Dynapro Tipmatic (с функцией Pusр To Open) используется дополнительный модуль синхронизации, соединяющий обе направляющие.

Механизм синхронизации выполнен традиционно, как у всех: рейка и шестерня, закрепленная сзади. Предлагается в качестве дополнительной опции.

Гораздо интересней выглядит механизм стабилизации, который, в некотором роде, также выполняет синхронизацию. Прорезиненный ролик, закрепленный на ответной планке четырехшарнирной петли. Не только оригинально, но и дешево.

Монтаж и регулировка фасада

Монтаж  ящика к направляющим происходит по следующей схеме:

• Сзади ящик одевается на штырь направляющей (в ящике – соответствующее отверстие).
• Впереди ящик одевается на второй штырь (насадной монтаж – дешевле) или защелкивается при помощи клипсы (защелки – дороже).

При такой схеме крепления практически отсутствует возможность регулировки фасада. В компании Blum предусмотрели регулировку перекоса – незначительное изменение по высоте штыря сзади. Другие производители данную опцию проигнорировали, но предусмотрели регулировку по высоте впереди. Регулировка фасада по ширине отсутствует. Попытка компании Blum, в качестве альтернативы, предложить мебельщикам регулировку при помощи фасадного эксцентрика, успехом не увенчалась.

Неудобно…

Если отечественные мебельщики к данной проблеме как-то приспособились, инсталлируя фасад при помощи двустороннего скотча или «наколок», то европейские производители кухонь просто исключили данную позицию – как класс.

Потребовалось кардинальное решение проблемы регулировки. Это и определило появление, так называемых, систем выдвижения, в которых механизм крепления и регулировки фасада прячется в стальной царге. С нашей точки зрения – это единственная причина существования данной фурнитуры.

Кстати, о том, как решают проблему инсталляции фасада для ящиков со скрытыми направляющими североамериканские и южноафриканские мебельщики, вы можете прочитать здесь.

Тем не менее, проблему регулировки фасада для скрытых направляющих все же удалось решить. И сделала это компания Hettich, разработавшая 4-D крепление, интегрированное в клипсу. По другой версии, первенство принадлежит Salice, которая просто на рекламировала свою новую разработку должным образом. Конкуренты быстро оценили преимущество данного решения и разработали собственные версии.

Теоретически, регулировка фасада для скрытых направляющих делает ненужными системы выдвижения. Однако к последним все уже так привыкли, что революционное Ноу-Хау мебельщики восприняли просто… как еще одну опцию, не более…

Хотя, возможно, в ближайшее время ситуация изменится. Появление таких опций, как разделительные системы и релинги для «деревянных» ящиков со скрытыми направляющими говорит о том, что их применяют вместо систем выдвижения все чаще и чаще. Еще один «звоночек» – появление выдвижных систем с тонкими царгами. По сути – «деревянный ящик» со скрытыми направляющими…

Tandem – только регулировка перекоса. Присутствует, как насадной монтаж, так и на защелке.

Movento – регулировка по высоте +3мм, регулировка по ширине +/-1,5мм, регулировка глубины +/-2мм, регулировка наклона.

Quadro 25 – возможна незначительная регулировка по высоте – до 2мм. Есть насадной монтаж.

Quadro V6 – только по высоте при использовании стандартной защелки. Quadro 4D V6 – регулировка по высоте +2мм, регулировка по ширине +/–1,5 мм, регулировка глубины +/–2 мм, регулировка наклона.

В направляющих Actro 5d – регулировка по высоте +3/-1мм, боковая регулировка +/–1,5 мм, регулировка глубины +/–1мм (опция) и регулировка перекоса (радиальная) +/-1,5мм.

Направляющие Dynamoov имеют только 2 регулировки: глубины +3,5мм и высоты +3,5мм.

Направляющие Dynapro. Компания Grass разработала сразу три варианта «объема». Если кто-то не знает, в «слове» 3D буква D – от слова dimensional (объемъный).

Защелки могут быть выполнены с различными опциями регулировок: 2D, 3D и 4D. В 2D доступны только регулировка по высоте +3,5мм и наклон фасада до 4мм. В 3D уже доступна регулировка по ширине +/-1,5мм. А четырехмерное исполнение позволяет регулировать глубину +3,5мм.

Компания Salice разработала три варианта фиксации выдвижного ящика.

Pin-fix – замок для насадного монтажа. Позволяет регулировать фасад по высоте +3мм и глубине +/-2мм.

Защелка Clip – регулировка только по высоте +2.5мм.

Третью защелку назвали 3 way adjustable clip. Получилось немного длинно, но зато отказались от общепринятого 3D.  Регулировка по высоте +2,5мм, по ширине +/-1,5мм, глубина регулируется в пределах +/-2мм.

Фиксаторы универсальны и подходят для всех направляющих.

Системы выдвижения

Как мы уже говорили выше, причина появления ящиков со стальными боковинами – необходимость тонкой регулировки положения фасада. Первой была компания Blum, разработавшая свой знаменитый tandembox, в котором крепление и регулировка фасада были спрятаны в стальной царге. Остальные просто повторили это решение.

В связи с этим имеет смысл рассмотреть преимущества и недостатки данной фурнитуры на примере компании Blum.

Если сравнивать с направляющими tandem, у tandembox есть одно преимущество и два недостатка. Сначала – о хорошем.

Возможность регулировки положения фасада.

Теперь о «плохом» – более высокая цена и уменьшение полезной ширины ящика. Если цена – это объективный фактор (любая сталь, даже китайская – дороже, чем ДСП), то уменьшение полезной ширины ящика определяется только конструкцией. Во всем виновата стальная боковина. Вернее, не сама боковина, а ее размеры и форма. Изогнутый кожух закрывает направляющие…

Это – красиво…

По крайней мере, так думали (и до сих пор думают) дизайнеры фирмы Blum.

При этом полезная ширина ящика уменьшается на 90мм. Когда ТАКОЕ предлагает какой-нибудь креативный дизайнер – это простительно. Вопросы удобства и функциональности данную публику, как правило, не волнуют. Но от компании, которая нас учит

«Как родину любить» (вопросы функциональности и эргономики)

Это – непростительно…

Конечно же, мы понимаем, что широкая стальная царга – это особенность конструкции.  И определяется размерами используемых направляющих, которые нужно спрятать. Но это  – не оправдание. Конструкцию всегда можно изменить.

Тем не менее, несмотря на многочисленные жалобы мебельщиков, компания ничего не делала на протяжении долгих лет. Требуется изменение конструкции? А зачем ее менять, если и так – хорошо… продается?

Вместо новых решений Blum сосредоточилась на маркетинге. И, следует признать, у нее это получилось. Сегодня узнаваемость бренда и его имидж намного выше, чем у конкурентов.

Но конструкцию все же пришлось менять. Конкуренты заставили.

Новые системы выдвижения Legrabox имеют тонкую боковину – 12,8мм. В своем проспекте компания называет их «впечатляюще тонкими». Как мы видим, за полезное пространство стали бороться «по-взрослому». Экономия не только сантиметров и миллиметров – десятых миллиметра. Можно было сделать 13мм? Но сделали еще тоньше, впечатляюще-тоньше  – 12,8мм.

При этом выяснилось, что прямоугольный дизайн – это гораздо «круче», чем плавный изогнутый.

Пришлось изменить не только конструкцию ящика, но и конструкцию используемых направляющих. Если в tandembox используются направляющие tandem с незначительной переделкой, то для legrabox пришлось разрабатывать полностью новые направляющие, хоть и на базе Movento, но совершенно другой конструкции.

Чтобы боковая стенка  стала тоньше, направляющие опустили на уровень дна.  В царге «спрятали» только механизм крепления и регулировки фасада. Все остальное разместили под дном. Как следствие – немного увеличилось технологическое расстояние снизу – до 23,4мм, вместо 9мм тандембокса. Также изменили конструкцию дна – теперь в этой детали необходимо выбирать четверть глубиной 8мм. Большой привет «гаражникам». Придется покупать «фрезер»…

Как мы видим, у направляющих Tandem и Movento технологическое расстояние под дном составляет 27,5мм и 28,5мм соответственно. У Legrabox это 23,4мм (только за счет четверти – для этого она и нужна), а у старого доброго Tandembox – всего 9мм.

Данную характеристику мы не стали записывать в преимущества, несмотря на очевидное увеличение полезного объема. Дело в том, что заполнить выдвижной ящик «под завязку», до самого верха, в реальной жизни – не получается. Следовательно +/- 10мм полезной высоты особой роли не играет. Хотя, в некоторых случаях, это – принципиально. Когда требуется поместить в ящик что-то высокое: бутыль с водой, кухонный комбайн и т.п. Полезная высота Tandembox на 18мм больше, чем у деревянных ящиков с направляющими Tandem.

Дизайн боковин

О том, что в выдвижном ящике красивым должен быть не только фасад, но и внутреннее содержание, первой поняла компания Alfit еще до того, как ее купила Grass.

В Alfit разработали декоративные вставки для стальных боковин. Остальные же компании, в тот момент времени, ограничились универсальным стандартным серым цветом боковин. Немного позже появились белые и черные царги в стандартном сегменте и, как «вершина» дизайна – а-ля нержавейка в премиум-сегменте.

Решение от малоизвестной Alfit получило вторую жизнь, как только мебельщики поняли, что за «внутренний дизайн» потребитель готов платить. Тут же появились различные варианты дизайнерских боковин из стекла, металла, натурального дерева и кожи.

Как всегда, первой отличилась компания Blum, предложив систему вкладок различного дизайна и аксессуары для их крепления. Остальные компании очень быстро присоединились к тренду.

В стандартном сегменте модельный ряд Blum представлен сразу тремя моделями: Tandembox Plus, Tandembox Antaro и Tandembox Intivo.

Для каждого изделия в компании Blum придумали ключевое слово, отображающее глубоко заложенный смысл.

Tandembox Plus – разнообразие. Данная модель – это старый, добрый тандембокс, который практически не изменился. Убрали из ассортимента неполное выдвижение (кому оно надо?) и направляющие без доводчика. Любой Tandembox Plus можно превратить в Push To Open при помощи опции Tip-On Blumotion. Цветовую гамму ограничили двумя цветами: белый и серый. Также увеличили размерный ряд – до 650мм. При этом типоразмеры 600 и 650мм рассчитаны на повышенную нагрузку – 65кг.

Tandembox Antaro – строгость и простота. Изменения коснулись только дизайна боковин. Рубленные прямоугольные формы в комплекте с прямоугольными релингами. Также появилась возможность использования декоративных вставок из различных материалов. Цветовая гамма расширилась за счет нержавейки.

Tandembox Intivo – индивидуальность. Данная система выдвижения «заточена» под декоративные вставки. Специальная конструкция позволяет использовать вставки с креплением снизу и сбоку. Сверху вы можете любоваться тонкой боковой стенкой из натурального дерева, металла, кожи или стекла. Так как главное здесь – дизайн, цветовая гамма дополнена благородным глубоким черным цветом.

Как мы видим, каждый покупатель может выбрать для себя нечто индивидуальное, разнообразное или строгое, но простое.

Несколько слов хочется сказать об уникальной (с нашей точки зрения) разработке Blum – ручка-поводок для внутреннего ящика. Позволяет открывать наружный и внутренний ящик одновременно. Очень полезная опция для внутреннего ящика под столовые приборы. Доступ к нему обеспечивается сразу, одним движением. Тогда как в стандартном исполнении необходимо сначала открыть внешний ящик, а потом – внутренний. Это несложно, но раздражает… до бешенства.

Очень долго на эту «мелочь» конкуренты не обращали внимания. Но… уже заметили… уже «обратили внимание»… Сейчас аналогичная фурнитура присутствует в ассортименте большинства конкурентов.

Для тех же, кто покупает только самое лучшее, компания Blum предлагает выдвижные системы премиум-класса – Legrabox. Данные системы выдвижения принципиально отличаются двумя вещами: впечатляюще-тонкая царга 12,8мм и направляющие а-ля Movento. Ключевые слова подобраны очень удачно – элегантность в движении. Не качество, не надежность, а… элегантность.

Для тех, кто любит «понты». Действительно, кардинального улучшения в плавности хода, доводке и т.п. – мы не заметили. Если выдвигать одновременно с tandembox – действительно, лучше. Не кардинально лучше, а как с рейтингами украинских кандидатов в президенты – немного лучше, на уровне статистической погрешности.

Что касается «впечатляюще-тонкой» царги – то это на 0,2мм тоньше, чем у конкурентов (толщина листа плотной бумаги). Не знаю, как вас, а нас это не впечатлило. Зато разница в цене действительно впечатляет. Элегантность Legrabox компания оценивает в 1,7 раза дороже, чем «разнообразие» Tandembox Plus.

Если же говорить серьезно, без иронии, наиболее сильно впечатлил механизм крепления и регулировки фасада, интегрированный в тонкую царгу. Позволяет производить все регулировки сбоку – это гораздо удобнее, чем снизу – у конкурентов.

Вынуждены признать, Legrabox – одна из лучших выдвижных систем, представленных на рынке.

Ассортимент выдвижных систем Hettich представлен одной бюджетной моделью и сразу двумя – в премиум-сегменте.

Начнем с бюджетного варианта. В свое время системы выдвижения InnoTech были не менее популярны, чем блюмовские Tandembox. Называть их бюджетными – язык не поворачивается. Но таковы реальности. Если сегодня есть просто что-то дорогое, завтра обязательно появятся что-то еще дороже…

Надо отдать должное компании Hettich. В отличие от других, они не копируют чужие решения, а изобретают собственные Ноу-Хау и продвигают их в жизнь. Остановимся на некоторых.

Шарики вместо роликов в направляющих Quadro – это уже «общее место». Не хочется в очередной раз ввязываться в бессмысленный спор о том, что лучше.

Вторая фишка от Hettich – взаимозаменяемость для корпусов с толщиной 16 и 18мм. Вдаваться в дебри еще одного спора отечественных мебельщиков о том, какой должна быть толщина ДСП для корпуса кухни: 16 или 18мм, мы не будем. Просто рассмотрим факты. В бюджетной мебели используют плиту #16мм. Во всех остальных случаях – #18мм. Отличительной особенностью систем  InnoTech является тот факт, что для корпуса из 16-миллиметровой плиты не нужно менять ширину дна и задней стенки ящика.

Теоретически это должно выглядеть следующим образом. Вы «напилили» заготовок для ящиков на склад. Сегодня изготавливаете кухню из плиты 18мм, завтра – 16мм. Заготовки для ящиков берете на складе – одни и те же, ничего не меняя.

Как это удобно… в теории. На практике все несколько иначе. Если мебельщик производит мебель серийно, он работает только с какой-то одной толщиной ДСП: или 16 или 18мм. Ему эта опция неинтересна.

В случае индивидуального изготовления мебели под заказ, использование разных толщин для корпуса – возможно (опять теоретически). Но в этом случае мебельщик ничего не изготавливает заранее, на склад. Плита покупается и режется под конкретный заказ. Не представляет никакого труда вырезать дно на пару миллиметров шире (для корпуса 16мм).

Возникает глупый вопрос:

И зачем оно надо?

Третья фишка – нестандартный размерный ряд. В классическом варианте это:  400, 450, 500, 550, 600мм. Компания Hettich предложила собственное видение:  420, 470, 520, 620мм. Кто-то может сказать, что в компании проявили заботу о конечном потребителе. Глубина корпуса стандартной бюджетной кухни составляет 450-500мм. Мебельщики используют ящики глубиной 400 и 450мм соответственно. Но, если использовать фурнитуру Hettich – можно получить дополнительно 20мм полезного пространства.

На самом деле (это наше субъективное мнение) уникальность размерного ряда была вызвана меркантильным желанием  «присадить» мебельщика на собственную фурнитуру.

Что такое «присадить» – рассмотрим подробнее, «на пальцах».

Не секрет, что любой производитель мебельной фурнитуры мечтает о том, чтобы мебельщик покупал только у него, а не у конкурентов. Для этого производители используют различные хитрости. Классический пример – конструкция четырехшарнирной петли. Диаметр чашки петли у всех одинаковый – 35мм. Это – стандарт. Но положение отверстий под евровинты или саморезы – разное. Почему?

Потому что в серийном производстве эти отверстия сверлятся специальной головкой – под чашу петли и саморезы – одновременно. Если используете петли Hettich – вам нужна сверлильная головка Хеттик, если петли Blum – сверлильная головка Блюм. Решили перейти с Hettich на Blum – старые головки «выбрасываете» и покупаете новые, «блюмовские». Если учесть тот факт, что стоимость одной сверлильной головки составляет не менее €300, и что нужно их, в серийном производстве, штук 10 минимум… о замене фурнитуры невольно задумаешься:

А действительно ОНО лучше?

Самое интересное, отечественный мебельщик эту «хитрость» даже не заметил. В отличие от мебельщика западного, наш просто не сверлит в фасаде отверстия под саморезы. Только под чашку петли. А диаметр и размеры от края у всех одинаковые. Что касается саморезов – их всегда можно прикрутить по месту.

Развитие технологий сделало эту хитрость совершенно бесполезной и для мебельщика западного. Все присадочные отверстия сверлятся теперь на ЧПУ. А станку ЧПУ «пофиг» на каком расстоянии сверлить…

Похоже, компания Hettich попыталась «присадить» мебельщика на свою фурнитуру уникальным размерным рядом. Однако выяснилось, что мебельщикам, как и станку ЧПУ, – все «пофиг».

 Более того, нестандартный размерный ряд вызывает обратную реакцию:

У всех направляющие 500, а здесь – 520. Необходимо переделывать карты раскроя…

Скорее всего, в компании предполагали, что изначально мебельщик будет работать с Hettich и необходимо сделать все, чтобы усложнить переход на фурнитуру другой ТМ. Однако это – дорога с односторонним движением. Если мебельщик уже работает с другой ТМ, перейти на Hettich будет не менее сложно.

Тогда как, например, китайские системы выдвижения полностью копируют Blum. Даже карты раскроя не нужно менять – просто заменить направляющие…

Похоже, в компании Hettich осознали, что с уникальными размерами «немного» погорячились. Переделывать InnoTech не стали. Но в новых моделях AvanTech и ArchiTech используется уже классический размерный ряд.

За прошедшее время системы выдвижения InnoTech многократно улучшались. В результате, на смену, пришла модель InnoTech Atira.

Как мы уже говорили ранее, уникальный размерный ряд 260-520мм. Направляющие Quadro V6 со встроенным доводчиком Silent System. В отличие от конкурентов, в ассортименте присутствует частичное выдвижение (направляющие Quadro 25). С учетом более низкой цены, данная позиция, в условиях хронического кризиса, более чем актуальна. Три цветовых решения: серебристый, белый и антрацит.

Возможно наращивание высоты боковины при помощи прямоугольного релинга или декоративной панели из любого материала толщиной 6мм (надставка DesignSide). Интересное решение для внутреннего ящика. Передняя панель может изготавливаться из любого материала, в том числе – стекла. Особо хочется обратить внимание на фиксатор передней панели для внутреннего ящика – аналог блюмовского поводка.

Технология Push To Open  реализована, как с доводчиком, так и без. Нагрузочная способность – 30 и 50кг.

Следующее поколение ArchiTech –  уже на базе направляющих Actro. В данной модели компания постаралась реализовать все последние достижения. Новые направляющие обеспечивают более плавный и более мягкий ход. Для Push To Open реализована функция «с доводчиком». Нагрузка 40, 60 и 80кг. Размерный ряд в диапазоне 270-650мм. При этом цена выше, чем у бюджетных InnoTech Atira всего на 38%. Слово всего мы не взяли в кавычки сознательно – посмотрите на ценовую политику Blum.

Компания долго готовила эти системы выдвижения. В них продумано все, до мелочей. Различные варианты декорирования, внутренние органайзеры и т.д. и т.п. Однако появление Legrabox  от Blum c «впечатляюще тонкими» царгами заставило Hettich срочно заняться разработкой новой модели. Так появился AvanTech – вторая модель премиум-класса.

По характеристикам AvanTech – это ArchiTech с тонкими боковинами. Конструктивное решение такое же, как у Blum и Grass. В металлической царге толщиной 13мм расположен только механизм крепления фасада. Регулируется положение не фасада, а ящика вместе с фасадом. Все регулировки интегрированы в направляющие. Используются Actro 5d с дополнительной 5-й регулировкой – радиальной.

Когда Salice покупает компании Adar и Bortoluzzi – логика процесса понятна. В первом случае Salice добавляет в свой ассортимент направляющие, во втором – раздвижные системы для шкафов-купе. Не нужно развивать новое направление с нуля. Проще приобрести компанию, которая это уже делает.

Но зачем компания Grass купила Mepla-Alfit? Для нас – загадка. Ассортимент компании – петли (Mepla) и направляющие (Alfit) полностью пересекается с основным ассортиментом Grass. В результате слияния получилось по два продукта в одной ценовой категории и под одной торговой маркой.

С направляющими скрытого монтажа Dynamic NT от Alfit компания Grass поступила просто – исключила их из своего ассортимента. А систему выдвижения DWD XP на базе этих направляющих – оставила…

Таким образом, в бюджетном сегменте у Grass сразу две модели: DWD XP и Nova Pro. В премиум-сегменте: Nova Pro Scala и Vionaro.

DWD XP. Цветовое решение – кроме стандартных серого (алюметаллик) и белого цветов компания предлагает еще один, трендовый, – бетон (stone). Высота боковых царг наращивается при помощи декоративных вставок из металла, стекла и т.п. Возможно использование, как круглого, так и прямоугольного релинга. Типоразмеры: 275-650мм. Нагрузка 40 и 60кг. Только полное выдвижение. Система Push To Open (Tipmatic Plus) без доводчика.

В свое время выдвижные системы Nova Pro были очень «крутыми». Стабильный и плавный ход, отличный дизайн, высокая грузоподъемность…

Некоторые известные немецкие и итальянские кухонные компании ставили только Grass. К сожалению, вынуждены констатировать тот факт, что все хорошее можно сделать еще лучше. Скрепя сердце, заносим Nova Pro в разряд бюджетных систем выдвижения. Хотя, учитывая наличие DWD XP в данном сегменте, можно смело поставить «средний +».  Для этого есть еще одно основание, системы Nova Pro несколько дороже (в 1,5 раза). Возможно, этим и объясняется наличие двух систем в одной ценовой категории.

Одно из преимуществ системы – форма стальной царги. Ровная стенка позволяет максимально использовать внутреннее пространство, разделители и т.п. Что касается дизайна, то он представлен в двух вариантах: прямоугольно-рубленный (Nova Pro Classic) с прямоугольными релингами и закругленный (Nova Pro Deluxe) с круглыми релингами.

Размерный ряд 300-650мм. Нагрузочная способность 40 и 60кг. Направляющие только полного выдвижения. Возможность наращивания боковой стенки, регулировка по высоте, ширине, глубине и наклона фасада.

Следующая модель Nova Pro Scala относится уже к премиум-сегменту.

В своем рекламном проспекте Grass сообщает:

Nova Pro Scala взяла все самое лучшее от Nova Pro. И даже больше!

Поговорим о «и даже больше».

• Прямоугольный дизайн с толщиной царги 23,5мм. При этом царга выполнена ступенькой. Утолщение – только в том месте, где спрятаны направляющие. Плюс 11% полезной площади.
• Высокая царга для глубоких ящиков высотой 250мм.
• Наращивание высоты производится при помощи системы Crystal: металл, декоративные панели, стекло.
• Рамочная система Crystal Plus, позволяющая использовать, в качестве боковины, стекло или декоративную панель. Высота металлической царги для данной системы составляет всего 54мм. Декоративные панели легко крепятся на защелках – технология запатентована компанией Grass.
• Еще одно решение для декорирования царги – дизайнерские планки с креплением на магнитах.
• Особое внимание уделили дизайну внутреннего ящика. Предлагается специальный плоский фасадный профиль толщиной 8мм. Так же для внутреннего ящика предусмотрен фиксатор к внешнему фасаду – аналог блюмовского поводка.
• Для Push To Open применяется система Tipmatic Soft-Close с доводчиком.
• Нагрузочная способность составляет 40 и 70кг.

«А в остальном, прекрасная маркиза» все – как у Nova Pro.

Новый тренд в использовании ящиков с «впечатляюще-тонкими» царгами заставил компанию Grass разработать еще одну модель в премиум-сегменте.

Внешне система выдвижения Vionaro выглядит так же, как у конкурентов: боковая металлическая стенка толщиной 13мм + скрытые направляющие, расположенные под дном ящика. Но это только внешне…

В компании умудрились разработать систему крепления и регулировки фасада, которая умещается внутри тонкой царги. Возможность регулировки по ширине +/-1,5мм при толщине 13мм – это впечатляет. Согласитесь, регулировка сбоку – это удобнее, чем снизу. Кроме этого, система крепления позволяет использовать высокие фасады до 780мм без релингов!

Жаль, конечно, что все то же самое уже есть в Legrabox от Blum…

Компании Salice зайти на рынок со своими направляющими, было и сложнее и проще. Сложнее, потому что рынок уже сложился. Все VIP-клиенты поделены между тремя основными игроками. Более того, между двумя из них (Hettich и Blum) уже шла ожесточенная конкурентная борьба, в которой демпинг цен – это были только «цветочки». Отвоевывать свою «долю малую» с новой продукцией, пусть и от уважаемого бренда – задача неблагодарная.

С другой стороны, у компании Adar, на момент слияния с Salice, скрытые направляющие отсутствовали, как класс. Можно было начинать с «чистого листа», учесть все недостатки и достоинства конкурентов.

Для новой продукции была выбрана следующая концепция:

1. Недорогие качественные направляющие, подкрепленные брендом.
2. Максимальная унификация и взаимозаменяемость.

Выдвижные системы разработаны по принципу: а-ля деревянный ящик с боковинами из алюминиевого профиля. В отличие от конкурентов, в царге спрятали только механизм крепления фасада. Направляющие и все регулировки размещены под дном ящика. Это позволило значительно уменьшить толщину боковой царги.

Как мы знаем, скрытые направляющие для деревянных ящиков и систем выдвижения – всегда разные. Например, направляющие tandem от Blum для тандембоксов имеют незначительные конструктивные отличия, вызванные необходимостью крепления стальных царг.

В конструкции от Salice – полная взаимозаменяемость. Для деревянных ящиков и систем выдвижения можно использовать одни и те же направляющие.

Второе Ноу-Хау от Salice – форма боковой царги. Она сделана «ступенькой». 16мм в нижней «толстой» части (механизм крепления фасада), и 9мм – в верхней части. Визуально ящик смотрится, как 9мм.

Именно эти два решения послужили отправной точкой для всех остальных компаний при разработке выдвижных систем с тонкими царгами #13мм.

Свои системы компания Salice назвала Lineabox. Основные характеристики этих систем определяются направляющими  Futura. Напомним вкратце.

Все варианты выдвижения: полное/неполное, с доводчиком и без. Размерный ряд от 250 до 600мм. Нагрузка – 30кг. Push To Open с доводчиком (направляющие Unica). Механизм синхронизации – опция. Регулировки положения фасада интегрированы в направляющие.

Теперь поговорим об алюминиевых царгах. Используется три вида профиля: боковой, задний и фронтальный. Три варианта конструкции ящика:

1. 2-sided. Боковины из профиля. Задняя стенка из ДСП.
2. 3-sided. Плюс задняя стенка из алюминиевого профиля.
3. 4-sided. Плюс внутренний фасад из профиля.

Профиль предлагается в виде погонажа трех типоразмеров, позволяющих самостоятельно изготовить ящики нужного размера. Соединение профиля между собой или с деталями из ДСП производится при помощи специальных пластиковых элементов. Например, для крепления фасада и задней стенки используется одно и то же крепление.

Универсальность профиля позволяет изготавливать различные нестандартные изделия: ящики с вырезом под мойку, выдвижные галереи и т.п.

Три высоты профиля: 77, 104 и 180мм и четыре цвета: White, Titanium, Champagne, Stainless steel.

Как мы видим, компания Salice не ставит перед собой задачу поразить потребителя еще более новыми, более плавными и синхронными направляющими, а просто предлагает один качественный продукт, обладающий всеми необходимыми опциями.

И другие…

Грамотный читатель не может не задать нам следующий вопрос:

– О том, что Hettich, Blum и остальные делают хорошие направляющие мы и так знаем. А что посоветуете в качестве альтернативы? На рынке представлено очень много торговых марок.

Действительно, как на счет таких уважаемых компаний, как:

Häfele, Samet, FGW, Titus, GTV, Donati, Indaux и т.д.,

или различных китайских и малазийских брендов, а также брендов якобы европейских, типа:

Linken System, Grass Hopper,  Lotti и т.п.,

или искусственных брендов made in China, созданных под конкретных продавцов мебельной фурнитуры:

GIFF, Alva, Muller, DTC, F3M, TDM и еще таких брендов – не менее 1000 по всему миру?

С одной стороны, рассмотренные нами компании – лучшие, и находятся, как минимум, на ступеньку выше, чем все остальные. Например, серьезно говорить о том, что направляющие Samet (неплохие, между прочим) лучше, чем Blum, может только турок, не имеющий отношения к мебельному бизнесу. В самой же турецкой компании предпочитают скромное:

«не хуже»

Давайте разбираться, что на самом деле и почему остальные – хуже?

Тезис №1. Изготовить точную копию, или «творчески» ее доработать, в настоящее время не представляет особого труда. Рассуждения об уникальных технологиях и недостижимом качестве, которое никто в мире не может повторить – это сказки для «лохов».

Если Северная Корея смогла скопировать у СССР не только атомную бомбу, но и межконтинентальные ракеты… Об уникальных мебельных  направляющих, наверное, лучше «помолчать»…

Тезис №2. Если использовать такие же материалы такого же качества, себестоимость будет не ниже, чем у оригинала. Следовательно, цена копии будет соизмерима с ценой оригинала. А при одинаковой цене всегда выбирают более «сильный» бренд.

Вывод. Конкурировать с брендом можно только уменьшив себестоимость собственного изделия: меньше толщина металла, ниже качество и т.д. При этом можно сделать разумную оптимизацию, сохранив основные параметры надежности и качества, или же просто экономить на всем, а качество – «вынести за скобки».

В первом случае мы получаем достойную альтернативу – «среднее» качества, во втором – продаем «то же самое» в два раза дешевле.

Что лучше-2?

У некоторых, дочитавших этот материал до конца, может возникнуть (и мы их понимаем) ощущение, что их обманули.

Так что же (кто же) все таки лучше? Мы так и не поняли?

Мы не будем умничать, и говорить о том, что выводы нужно делать самостоятельно. Все исходные данные мы предоставили…

Есть другой путь. Предлагаем вам вспомнить ЕГЭ и найти правильный ответ:

Какие направляющие лучше?

1. От раскрученного бренда по очень высокой цене.
2. Хорошего качества по высокой цене.
3. Среднего качества по более низкой цене.

Как мы видим, правильного ответа не существует. Потому что вопрос поставлен некорректно. Правильно спрашивать:

Для кого лучше?

• Для человека, привыкшего покупать только бренды, лучшим будет первый вариант ответа.
• Ценитель английской мудрости («Мы не настолько богаты, чтобы покупать дешевые вещи») выберет второй вариант.
• А средний украинец, еще не уехавший в Европу «выпить чашечку кофе в Вене» и «пособирать яблоки в Польше», после оплаты коммунальных услуг, вполне вероятно, выберет третье.

Как мы видим, вопрос:

У кого лучше качество и функциональность

волнуют, по большому счету, только конечного покупателя.

Мебельщика же должен волновать вопрос:

Что лучше продается

В привязке к материальным возможностям своего покупателя. А о «философских»:

Что на самом деле лучше и почему?

Можно порассуждать как-нибудь на досуге где-нибудь в интернете.

Таким образом, мы подошли к самому важному вопросу: «Что лучше продается и почему». Рассуждения на эту тему вы можете прочитать в нашем следующем материале (ссылка в конце статьи).

Вы еще не прошли опрос и не высказали свое мнение? Можно сделать это здесь:

Теперь самое время узнать,

что лучше продается, Hettich или Blum?

Copyright © 2019. Копирование материалов разрешается только при указании работающей ссылки на данную статью или сайт http://www.fdforp.com

Комплекты ящиков Tandembox Antaro

Antaro – ящик от Blum, выдержанный в четких линиях с прямоугольной формой боковины и рейлинга.

В основе лежит проверенная временем система направляющих Tandem – простая и невероятно надежная, построенная на основе валиков из износостойкого пластика, рассчитанна минимум на 100000 циклов открывания и закрывания. Это дает более 20 лет эксплуатации. Динамическая нагрузка на ящик в зависимости от версии направляющих составит 30 или 65 кг.

Дизайн TANDEMBOX antaro

Ящик поставляется в Хабаровск в 3 цветовых решениях – Белый шелк, Терра черный и Серый орион матовый (он же Дизайн T).

Все элементы ящика выдержаны в едином цвете для целостности дизайна.

Возможно использование вставок из любого материала толщиной 8 мм между рейлингом и царгой – они доступны в высотах С и D.

Технологии движения Blum для TANDEMBOX

Создать максимальный комфорт движения помогает разнообразие технологий движения Blum.

Любой из ящиков TANDEMBOX доступен как в классической версии с доводчиком Blumotion, так и в версии tip-on Blumotion (работа по нажатию и с доводчиком). Для выбора ящиков tip-on Blumotion на нашем сайте поставьте соответствующую галочку в фильтре слева.

Для взыскательных клиентов мы предлагаем ящики с электрическими приводами SERVO-DRIVE (серводрайв) – они не только позволяют ящикам открываться от касания к фасаду, но и помогают вытолкнуть даже большие и загруженные ящики для обеспечения максимального комфорта на кухне.

Функциональные решения на базе ящиков

Space TOWER

Шкаф для хранения запасов от Blum. Строится на базе ящиков TANDEMBOX или LEGRABOX, позволяет идеально организовать хранение продуктов на кухне. Отличная альтернатива выдвижной колонне, свободно варьируется по размерам.

Ящик под мойку

Позволит Вам не жертвовать местом под мойкой, и использовать пространство кухни максимально эффективно.

Бутылочница BLUM

Узкий шкаф шириной от 200 мм строится на основе 2 ящиков и одного комплекта направляющих. Альтернатива сетчатым бутылочницам, с возможностью вариации по ширине и глубине при проектировании мебели.

Space CORNER

Использование ящиков полного выдвижения в углу – это реальность. Space CORNER от Блюм – решение для организации угловых баз. При этом не требуется дополнительная обработка фасадов – за счет технологии Syncromotion фасады складываются при открывании и не сталкиваются с соседними.

Направляющие скрытого монтажа, расчет ящиков и схема установки

Существует три вида бюджетных направляющих – роликовые, шариковые (телескопические) и скрытого монтажа, которые еще называют направляющие нижнего крепления. Последние у нас пользуются не таким большим спросом, как первые два вида. Но постепенно завоевывают российский рынок. Направляющие скрытого монтажа придают более эстетичный вид конструкции выдвижного ящика, поскольку практически незаметны. При этом обладают рядом преимуществ.

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

• Quadro Stop Control – плавное дотягивание (самозакрывание).
• Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
• Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления

Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.

Используем общую схему расчета для направляющих скрытого монтажа.

Получим следующие детали для выдвижного ящика:

1. Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
2. Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
3. Дно ящика 358х326 – 2шт. Без кромки.
4. Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.

Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.

Направляющие для ящиков — какой выдвижной механизм выбрать?

Какие направляющие для ящиков выбрать?

Сейчас мы уже не представляем себе, какой была мебель без современных удобных выдвижных механизмов. Благодаря им ящики в комодах, шкафах и кухонных модулях открываются легко и быстро. Да, мы уже забыли, что может быть иначе и хотим еще более эстетичные и функциональные в использовании направляющие для ящиков, которые бы открывались от одного прикосновения и плавно бесшумно закрывались!

Поэтому производители мебельной фурнитуры не останавливаются и предлагают все более и более инновационные разработки, которые способны превратить вашу кухню или гардеробную в мир фантастичного комфорта. Какие же направляющие для ящиков существуют на сегодняшний день и в каких случаях стоит использовать тот или иной выдвижной механизм для ящика?

Посмотрите какую фурнитуру для ящиков мы устанавливаем в наших проектах:

Наверное, вы еще помните мебель 70-х годов (трюмо, серванты, стенки), где выдвижные ящики двигались на деревянных полозьях. Поэтому размер ящика не мог быть слишком большим (иначе бы рейки ломались). Таким образом делалась мебель испокон веков, пока сообразительные мебельщики не придумали металлические направляющие, которые изменили дизайн современной мебели. Благодаря им на наших кухнях появились многочисленные выдвижные ящики разных размеров, и распашные дверцы отошли на второй план, а точнее на верхний ярус. Несомненно, хозяйкам стало намного удобнее пользоваться содержимым ящиков, чем в шкафах с дверцами, где трудно было увидеть и достать, то что стоит сзади.

Стремительное развитие мебельной фурнитуры происходило в конце двадцатого века, когда сначала появились роликовые направляющие для ящиков, а потом – шариковые (телескопические). Подробнее рассмотрим особенности этих систем выдвижения, выделив их достоинства и недостатки.

Роликовые направляющие

Роликовые направляющие – самые простые по своему устройству выдвижные направляющие и, следовательно, являются наиболее бюджетным вариантом, что можно отнести к единственному преимуществу относительно других выдвижных механизмов. Скольжение стальных полозьев в них происходит посредством роликов, которые могут быть пластиковыми или покрытые резиной для снижения шума при выдвижении. Роликовые направляющие, как правило, неполного выдвижения, хотя есть и более дорогие варианты полного выдвижения (стоимость их будет в 4-5 раз больше)

Роликовые направляющие для выдвижных ящиков

Схема установки роликовых направляющих на выдвижной ящик

Недостатков у роликовых направляющих намного больше. При выдвижении ящика стальные полозья катятся по ролику с характерным шумом, поэтому тихо открыть ящик не получится (и даже в спальне будет слышно, что кто-то хозяйничает на кухне). Максимальная нагрузка роликовых направляющих зависит от их длины (от 250 мм до 750 мм с шагом 50 мм) и не превышает 20 кг.

Поэтому с учетом веса самого ящика нагружать тяжелыми предметами его не стоит. Иначе при неправильной эксплуатации стальные полозья легко деформируются и выдвижной механизм становится непригодными к использованию, и вам придется заменить его на новый. В этом случае уместна поговорка: “Скупой платит дважды!”

Еще один недостаток роликовых направляющих – сложность регулировки фасада после установки, что требует от мебельщика точности разметки “до миллиметра”. А так как клиенты становятся все требовательней к качеству, то лучше выбрать более надежную систему выдвижения, удобную в монтаже и надежную в эксплуатации.

Cтатьи по современным кухням:

Метабоксы

Метабоксы (металобоксы) – это усовершенствованный вариант роликовой системы. Представляет собой две симметричные металлические боковины, которые двигаются на тех же роликовых направляющих. К ним легко присоединяется задняя стенка из ЛДСП и фасад на регулируемых креплениях. Таким образом сборка выдвижного ящика очень проста и точна, не вызывает проблем с установкой.

Металобокс также быстро снимается с направляющих роликов и ставится обратно. Они бывают частичного (3/4) или полного выдвижения, длиной от 270мм до 550мм, максимальная динамическая нагрузка до 25 кг (чем больше длина, тем меньше нагрузка). Высота металлических боковин 54 мм, 86 мм, 118 мм, 150 мм (metabox Blum), они бывают белого или серого цвета.

Метабоксы, как и роликовые направляющие, выдвигаются с небольшим шумом и громко захлопываются. Поэтому на более дорогих кухнях эконом класса к ним рекомендуется устанавливать газовые амортизаторы или доводчик BLUMOTION (Blumn), демпферы Silent System для MultiTech (Hettich), которые обеспечивают плавность хода и бесшумное закрытие выдвижного ящика с метабоксом.

Комплект метабокса для выдвижного ящика состоит из двух симметричных металлических боковин и роликовых направляющих.

Метабокс частичного выдвижения

Метабоксы используются для кухонных ящиков небольшого размера с нагрузкой не более 25 кг.

Метабокс полного выдвижения

Чтобы увеличить рабочую высоту метабокса используют ограничительные рейлинги или перфорированные боковины BOXSIDE (Blum). А удобные системы разделения позволяют функционально организовать внутреннее пространство метабокса.

Метабокс BLUM с боковиной BOXSIDE

Метабокс BLUM с одинарным рейлингом

Cтатьи по кухням в стиле современная классика:

Шариковые направляющие

Шариковые (телескопические) направляющие для ящиков – являются выдвижным механизмом второго поколения, более совершенным по эксплуатационным характеристикам и оптимальным вариантом соотношения цены и качества. Благодаря своим техническим показателям они пользуются наибольшей популярностью у профессиональных мебельщиков, которые стремятся к повышению качества своих изделий. Так как значительная разница в стоимости относительно дешевых роликовых направляющих, дает огромные преимущества в эксплуатации.

Во-первых, телескопическая система полного выдвижения позволяет полностью открыть ящик. Следовательно добиться большей вместительности и максимального комфорта, когда вы можете легко достать или положить необходимые вещи, не рыская на ощупь.

Во-вторых, надежный механизм шариков подшипников обеспечивает износостойкость и плавность хода, не производит излишнего шума при движении, поэтому считается бесшумным.

В-третьих, максимальная нагрузка ящиков с шариковыми направляющими достигает 60 кг при сечении 17-25 мм, и до 200 кг при сечении 27-71 мм, что обеспечивает продолжительный срок службы мебели даже при повышенных нагрузках.

В-четвертых, установка шариковых (телескопических) направляющих достаточно проста даже для начинающих мебельщиков. кроме того небольшие погрешности разметки и установки можно легко исправить с помощью регулировочного винта.

В-пятых, существуют разные виды телескопических выдвижных систем, которые крепятся на боковинах ящика или скрыты под его днищем. Например, скрытые направляющие для деревянных ящиков TANDEM фирмы Blum или направляющие Quadro (Hettich), которые значительно улучшают эстетический вид мебели даже внутри, особенно идеальны для традиционной мебели из дерева.

может стать ключом к Tiny Energy Plant

Запланированный на открытие сегодня долгожданный Bloom Box — бытовая «электростанция» размером с мини-холодильник — может обеспечить дешевое, экологически чистое электричество американским домохозяйствам. десять лет, согласно Bloom Energy, компании, создавшей изобретение на основе топливных элементов.

Но что, помимо рекламы, делает Bloom Box особенным? Может ли это действительно революционизировать то, как мы обеспечиваем электроэнергию в наших домах? И указывают ли патенты Bloom Energy на секретное приложение-убийцу?

В интервью телеканалу CBS TV «60 минут в воскресенье вечером» К.Р. Шридхар, генеральный директор Bloom Energy, сказал, что, во-первых, система топливных элементов Bloom Box является гораздо лучшей или, по крайней мере, более надежной альтернативой солнечной энергии в качестве источника зеленой энергии.

Видео: Сегмент Bloom Box за 60 минут

«Солнце не светит на вашу крышу 24 часа в сутки», — сказал Шридхар. «Наша коробка непрерывно и надежно вырабатывает электричество».

Топливные элементы — это устройства, которые объединяют топливо, например природный газ, и окислитель, например кислород, и превращают их химическую энергию непосредственно в электрическую.

Big Bloom Box уже используется

Вот уже несколько месяцев Bloom Energy тестирует Bloom Box размером с холодильник в кампусах крупных корпораций, включая Google, FedEx, Wal-Mart и eBay.

Один из этих гигантских блоков Bloom Box, называемый серверами Bloom Box, может питать сотню домов, а четыре из них могут питать офисное здание площадью 35000 квадратных футов (3250 квадратных метров), сказал Шридхар на CBS.

Шридхар, бывший инженер НАСА, сказал, что надеется начать продавать коробки Bloom Box размером с мини-холодильник в течение пяти-десяти лет.По его словам, каждая из маленьких коробок для цветов должна обеспечивать электроэнергию в доме.

Принцип работы Bloom Box, в основном

В основе Bloom Box лежат твердооксидные топливные элементы — в данном случае плоские керамические пластины размером с подставку с секретным покрытием, которые эксперты считают одними из самых эффективных. типы топливных элементов.

Одна пластина Bloom Box может питать одну лампочку, но стопка из 64 ячеек может быть «достаточно большой для питания Starbucks», — сказал Шридхар.

Кислород и природный газ подаются в Bloom Box и подвергаются высокотемпературной химической реакции в топливных элементах с образованием электричества, тепла, углекислого газа и воды.

Топливо может подаваться по трубопроводу из муниципальных систем природного газа — так же, как для газовых плит и духовок — или создаваться из биогаза или, как в случае с eBay, собирать на свалках, богатых природным газом.

Нет причин сомневаться в технологии Bloom Box?

Фридрих «Фриц» Принц, эксперт по топливным элементам из Стэнфордского университета, сказал, что нет никаких оснований сомневаться в том, что Bloom Box работает так, как утверждает Шридхар из Bloom Energy.

«Технология твердооксидных топливных элементов, которую они разрабатывают, является одной из самых привлекательных технологий топливных элементов», — сказал Принц, не участвовавший в разработке Bloom Box.

Основываясь на сегменте 60 минут, по словам Принца, дизайн Bloom Box кажется довольно стандартным, и в нем нет ничего явно революционного.

«Они не раскрыли никакой новой физики или каких-либо новых принципов, но я не думаю, что им это нужно», — добавил Принц.

«Им просто нужно взять понятые и признанные принципы материаловедения и термодинамики и реализовать их, и похоже, что они сделали это успешно.

« Сделали ли они это с экономической точки зрения, я не знаю.

Bloom Box для экономного бюджета?

Промышленные Bloom Box, которые сейчас используются, стоят eBay и другим компаниям от 700 000 до 800 000 долларов США. На eBay Bloom Energy обслуживает машины в соответствии с десятилетним контрактом на техническое обслуживание.

Генеральный директор eBay Джон Донахью сообщил 60 Minutes, что пять Bloom Boxes, установленных семь месяцев назад в кампусе компании в Сан-Хосе, Калифорния, теперь обеспечивают почти 15 процентов потребностей eBay в электроэнергии. Предполагаемая экономия энергии: 100 000 долларов.

При такой ставке Bloom Boxes окупится в течение трех лет, сообщил Донахью сайту деловых новостей Fast Company.

Жилой Bloom Box должен стоить около 3000 долларов США, сказал Шридхар, что намного дешевле, чем большинство доступных в настоящее время потребительских систем топливных элементов.

«Производить эти вещи дешево — непросто, — сказал Майкл Канеллос, главный редактор Greentech Media, сайта деловых новостей, специализирующегося на освещении и анализе экологически чистых технологий. «ClearEdge изначально продала свои продукты за 50 000 долларов, и им пришлось поднять эту сумму до 56 000 долларов.»

Эти высокие цены частично объясняются тем фактом, что домашние системы топливных элементов были построены вручную, а также тем, что низкий спрос не позволил производителям добиться экономии за счет масштаба — например, договориться о более низких ценах на сырье. что большие объемы производства позволяют, — сказал Майк Браун, вице-президент производителя топливных элементов UTC Power.

Предыдущие системы также использовали платину из драгоценных металлов, хотя Bloom Energy заявляет, что они нашли способ обойти это, хотя подробности ниже обертки — согласно Принцу из Стэнфордского университета.

Bloom Box Надежный и прочный?

Также неясно, насколько безопасным и надежным будет Bloom Box, сказал Браун из UTC Power, потенциальный конкурент Bloom Energy.

Твердооксидные топливные элементы должны работать при чрезвычайно высоких температурах, и в результате они часто трескаются или протекают.

Для того, чтобы Bloom Box получил широкое распространение среди домовладельцев, которые, вероятно, будут нервничать по поводу замены старой надежной технологии новой, относительно непроверенной, системе потребуется срок эксплуатации около 85000 часов, или около десяти лет, сказал Браун. .

Существуют коммерческие топливные элементы, например, производства UTC Power, которые могут работать непрерывно в течение такого длительного времени, сказал Браун. Bloom Energy не раскрывает срок службы своего Bloom Box.

Также пока неясно, насколько энергоэффективны Bloom Boxes, сказал Браун. Системы топливных элементов, в которых используется и вырабатываемая электроэнергия, и тепло, могут быть энергоэффективными на 90 процентов или более.

Bloom Energy не разглашает конкретных подробностей об энергоэффективности Bloom Box и не указывает, можно ли использовать тепло, производимое его блоками.

«Мы не обнаружили никаких доказательств термического восстановления, поэтому предполагаем, что это устройство, работающее только с электричеством», — сказал Браун. «Если это так, то электрический КПД составляет от 45 до 55 процентов».

Это сделает Bloom Box всего на 5-10 процентов более эффективным, чем традиционные электростанции с комбинированным циклом газовых турбин (CCGT), сказал Браун. Такие станции вырабатывают электричество в два этапа: сначала с помощью газовых турбин, затем с помощью паровых турбин, которые используют избыточное тепло, генерируемое на первом этапе.

Секретное приложение-убийца Bloom Energy?

Хотя большинство экспертов, похоже, согласны с тем, что Bloom Box выглядит довольно стандартной системой твердооксидных топливных элементов, крошечная электростанция может скрывать большой секрет.

Bloom Energy в последние годы зарегистрировала патенты, которые намекают на возможную убийственную особенность, которая может выделить ее устройства среди конкурентов, сказал Канеллос из Greentech Media.

Патенты описывают процесс использования стоков основных источников электроэнергии — двуокиси углерода и воды — и их использования для производства кислорода и «метаноподобного топлива», — сказал он.

Это новое топливо и окислитель можно будет автоматически пропускать через Bloom Box для выработки еще большего количества электроэнергии и меньшего количества отходов.

Если такая обратная реакция возможна — а это не ясно, — то «она будет огромной», — сказал Канеллос.

«Если они могут это сделать, они будут в классе сами по себе», — сказал он. «Если они не могут этого сделать, то у них просто есть действительно хороший топливный элемент … но он может быть не таким уж [разным], чтобы отличать их друг от друга».

Раскрыта сверхсекретная коробка с цветком с нулевым выбросом (вид)

  http: //  [: ] / browser / bloom / [? <Параметр>] [& <параметр>] ...
https: //  [: ] / browser / bloom / [? <параметр>] [& <параметр>] ...

  http://1.1.1.1:7474/browser/bloom/?search=employee%203115112&perspective=HRM%20Perspective&run=true

  http: //  [: ] / bloom / [? <Параметр>] [& <параметр>] ...
https: //  [: ] / bloom / [? <параметр>] [& <параметр>] ...

  http://1.1.1.1:7474/bloom/?search=employee%203115112&perspective=HRM%20Perspective&run=true

  neo4j: // graphapps / neo4j-bloom / [? <Параметр>] [& <параметр>] ...

  neo4j: // graphapps / neo4j-bloom /? Search = employee% 203115112 & перспектива = HRM% 20Perspective & run = true
