Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.

Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

ПВХ;
фторопласта;
полипропилена;

полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

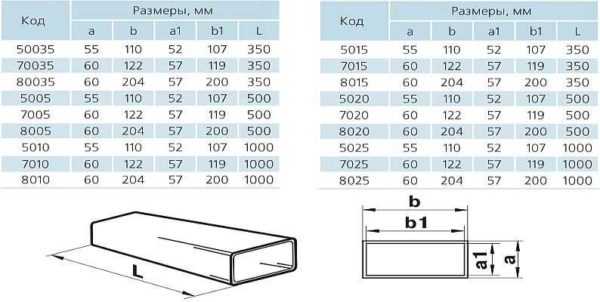

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Допускается делать не больше 3 колен и изгибов.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

пленчатого типа;
в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.

Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.

Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

mr-build.ru

варианты с коробом и без

Вопрос обустройства вентиляции актуален среди владельцев квартир и частных домовладений. Ведь сразу предстоит не только определиться со схемой, создать проект, но и реализовать его, выполнив монтажные работы. Согласитесь, неплохо бы своими руками все устроить, сэкономив на вызове мастера.

Но вы не знаете с чего начать и как правильно действовать? Мы постараемся помочь – в этой статье рассмотрены варианты монтажа вытяжки и их особенности. Так, одно из наиболее простых решений – вытяжка для кухни с воздуховодом. При желании ее несложно устроить своими руками, перед началом работ детально изучив все нюансы, приведенные в этом материале.

Также статья дополнена фотоподборками пошаговой сборки, установки и подключения вытяжного устройства. Для лучшего понимания изложенного материала подобраны видеосюжеты по изготовлению воздуховодов и подключению вытяжек.

Содержание статьи:

Особенности и правила выбора вытяжки

На кухне вытяжка служит не только одним из элементов вентиляционной системы. Часто она является самостоятельной деталью интерьера, неким акцентом или завершающим аккордом выбранного стилевого решения для конкретной комнаты.

Чтобы она отлично функционировала и радовала своим безупречным внешним видом, предстоит подобрать правильный вариант.

Галерея изображений

Фото из

Вытяжка в интерьере кухни

Вариант сообщения с вентиляцией

Площадь охвата кухонной вытяжки

Энергозависимое оборудование

Многообразие форм и стилистики

Использование островной вытяжки на кухне

Установка вытяжки в углу помещения

Требования к выбору оборудования по мощности

Разновидности кухонных конструкций

Разнообразие форм, размеров, дополнительных функций и значительный ценовой разброс затрудняет выбор. Прежде всего, следует понимать, что вытяжка – это оборудование, предназначенное для удаления из помещения отработанного воздуха, содержащего частички жира, пыли и имеющего неприятный запах.

Например, когда владелец жилища жарит отбивные и хочет оградить остальных членов семейства от этого излишне навязчивого запаха, он включит вытяжное оборудование. Если же в комнате витает аромат кофе, то можно обойтись без него.

Технические характеристики модели

Важно, чтобы вытяжка была рассчитана на такие нагрузки и могла успешно удалять резкие и неприятные запахи в полном объеме. Это обеспечивается покупкой .

Обязательно следует посмотреть инструкцию понравившейся модели, обратив особое внимание на граничный максимум мощности. Здесь нужен запас – вытяжка не может работать во всю мощь

Выбирая оборудование, надо внимательно изучить технические характеристики, указанные производителем в сопровождающей документации.

Подходящий вариант должен удалять отработанный воздух объемом, который в 3 раза превышает объем кухни. Например, если площадь комнаты 12 м², а высота потолков 2,7 м, то ее объем равен 12*2,7=32,4 м³.

Чтобы справиться со своей основной функцией, вытяжка должна удалять не менее 32,4*3+20%=117 м³. Запас в размере 20% нужен для того, чтобы прибор постоянно не работал на пределе своих сил. Иначе такая работа быстро выведет его из строя.

Многие модели вытяжек комплектуются оригинальным кожухом, способным скрыть все неприглядные части вытяжной конструкции

Предпочитаемый тип монтажа

По типу монтажа все вытяжки можно условно разделить на:

встраиваемые;
открытые.

Первый тип оборудования – – имеет более скромный внешний вид. Они устанавливаются внутрь шкафчиков или другой кухонной мебели. В нерабочем состоянии они практически незаметны.

Встроенная в кухонный гарнитур пристенная вытяжка позволит скрыть самую неприглядную часть воздуховода и вытяжного оборудования. Мало того, что ее можно монтировать в шкаф, там еще и место для кухонной утвари останется

Второй тип – открытые вытяжки – может иметь самые замысловатые формы и размеры. Их стоимость может шокировать, особенно, если это дизайнерская модель, существующая в единичном экземпляре.

Форма кухонной вытяжки

В зависимости от формы изделия различают такие вытяжки:

угловые;
островные;
пристенные.

Последние не требуют монтажа воздуховода с последующим подключением к вентиляционной шахте дома. Это вариант вытяжки .

Их конструкция предусматривает наличие нескольких типов фильтров, среди которых , и другие, обеспечивающих местное очищение воздуха, а не его удаление из помещения.

Все остальные варианты вытяжек нуждаются в обустройстве вентиляционного канала. По размеру, используемому материалу и стоимости изделия всегда можно подобрать наиболее подходящий вариант, учитывая пожелания и финансовые возможности владельца дома/квартиры.

Воздуховод может компактно расположиться над кухонным гарнитуром или же неприлично обращать на себя внимание, грубо нарушая гармонию оформления

Ориентиры и нюансы выбора

Чтобы вытяжка была красивой и полезной деталью кухонного интерьера, надо подобрать удачную модель. Для этого предстоит выбирать изделие от производителя, имеющего хорошую репутацию.

Цена не обязательно должна быть высокой, главное, чтобы все документы о качестве, инструкция по использованию и гарантия была в наличии у продавца. В противном случае лучше присмотреть другой вариант.

Идеальная вытяжка должна выполнять такие функции:

качественно удалять запахи;
создавать минимум шума;
эстетично выглядеть;
гармонично вписываться в интерьер.

Основное предназначение этого элемента вентиляционной системы – удаление отработанного воздуха. Каким бы красивым и совершенным не был ее дизайн, но невыполнение своей основной задачи делает такую вытяжку бесполезной безделушкой. Чтобы этого не случилось, при покупке особое внимание следует уделить мощности.

Если , то она шумит не громко. Если же в процессе монтажа допущены ошибки, подобраны неправильные детали, а мощность самого прибора не соответствует необходимой норме, то следует готовиться к высокому уровню шума – 50 децибел и более.

Высокий уровень шума от работающей вытяжки во время приготовления пищи гарантированно обеспечит головную боль своей хозяйке. Если уровень шума от 60 децибел и выше, то следует предпринимать меры по его снижению

Основная проблема – гармонично вписать купленную вытяжку в существующий интерьер кухни. Особенно, когда вентиляционное отверстие находится на значительном расстоянии от ее места расположения.

Здесь на помощь придет для прокладывания воздуховода от вытяжки до входа в вентиляционную шахту дома.

Важно придать коробу и вытяжке эстетичный внешний вид по окончанию монтажных работ. Это касается как покупного оборудования, так и самодельных конструкций.

Даже самая стильная и дорогая модель вытяжки будет нелепо выглядеть, если не оформить должным образом вентиляционный канал

Специфика устройства кухонной вытяжки

Для устройства кухонной вытяжки помимо самого оборудования потребуются дополнительные материалы – воздуховод и крепежные детали к нему, короб и крепежи для его монтажа.

Желательно сразу же купить и другие расходные материалы, необходимые для подключения. Удобнее, когда все комплектующие будут одной торговой марки, так обеспечится полное совпадение по цвету и размеру.

Тонкости выбора и установки воздуховодов

Среди воздуховодов, предлагаемых в строительных магазинах, можно встретить такие:

гофрированный полимер;
алюминиевая гофра;
гофра из нержавеющей или оцинкованной стали;
пластиковая круглая труба;
пластиковый прямоугольный воздуховод.

Наиболее используемые для обустройства бытовой вентиляции – и пластиковые трубы прямоугольного и круглого сечения.

Это объясняется простотой монтажа, с которым под силу справиться даже неопытному домашнему мастеру.

Гофрированная труба из пластика в качестве воздуховода является самым нежеланным вариантом. Лучше купить алюминиевый аналог

К некоторым недорогим моделям вытяжек в комплекте идет гофра из пластика. Использовать ее или нет – это зависит от типа и размера плиты, над которой предстоит ставить вытяжное оборудование.

Если на кухне газовая плита, то мастера предпочитают купить хорошую металлическую гофру от надежного производителя вместо пластика, идущего в комплекте.

Для обустройства бытового вентиляционного канала следует выбирать качественное изделие. Слишком нежная и тонкая гофра из фольги может разорваться от неосторожного обращения при монтаже.

Металлическая гофрированная труба в некоторых интерьерах гармонично вписывается без необходимости придумывать варианты ее маскировки. Хотя чаще всего ее приходится всеми возможными способами прятать, чтобы не нарушать гармонию кухонного пространства.

Алюминиевая гофра на фоне дорогого кухонного гарнитура, изготовленного из натурального дерева, смотрится, по меньшей мере, нелепо

Гофра устанавливается просто – один ее конец достаточно присоединить к патрубку самой вытяжки, а второй вставить в решетку вентиляционной шахты.

В качестве крепления используют хомуты, алюминиевый скотч, герметик.

Гофра хорошо режется ножницами, ее удобно растягивать и гнуть в любом направлении. Это позволяет прокладывать даже длинные и замысловатые каналы без резких поворотов

Круглые и прямоугольные выглядят более эстетично. Они не сгибаются в разные стороны. Их монтаж также не составит труда – все детали крепятся между собой, как конструктор.

Для присоединения покупают специальные переходники. Неудобно, что повороты здесь будут более резкими, а не плавными, как в случае с гофрированной трубой.

Несомненное преимущество таких воздуховодов – геометрическая четкость линий. Это позволяет органично смотреться среди другой кухонной мебели, также обладающей строгой геометрией

Выбирать для своей кухни следует именно тот вариант, который более гармонично впишется в интерьер. Если же бюджет предполагает использование совсем маленькой суммы на покупку воздуховода, то можно купить недорогую алюминиевую гофру и искусно ее замаскировать.

Стоит обратить внимание, что нужный метраж гофрированной трубы измеряется в растянутом виде. А нужную длину пластиковой гладкой трубы следует точно измерить дома, учитывая, что повороты будут четкими.

Сразу же надо покупать все переходники для труб и желательно от одного и того же производителя.

Использование переходников с круглого на прямоугольное сечение и наоборот плохо отражается на тяге вентиляционного канала. По возможности стоит отказаться от такого решения

Еще один важный момент при покупке вентиляционного канала – подбор правильного диаметра, рекомендованного производителем вытяжки. Меньший или больший размер трубы будет способствовать плохой работе оборудования. Также лучше всего приобретать все крепежные детали одной фирмы.

Варианты монтажа оборудования

Когда вытяжка и все дополнительные детали куплены, остается ее поставить и .

Есть 2 варианта проведения этого вида работ:

своими руками;
руками профессионала.

Каждый из вариантов имеет свои плюсы и минусы.

Последовательность работ по сооружению вытяжки с гибким воздуховодом продемонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 2: Примерка гофры к месту установки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 6: Примерка конструкции к месту установки

Шаг 7: Подключение гофры к вытяжке изнутри

Шаг 8: Навешивание вытяжки по месту установки

Если довериться мастерам, то придется выложить приличную сумму за их услуги.

Причем вызывать дешевую бригаду не имеет смысла – они могут оказаться «из рук вон» плохими специалистами, способными испортить дорогостоящее оборудование.

Для монтажа могут понадобиться переходники, хомуты, крепления, силиконовый герметик и другие расходные материалы. Их стоит покупать вместе с воздуховодом и коробом, заранее просчитав

Первый же вариант надежнее, если домашний мастер имеет некоторый опыт ремонтных или строительных работ. Когда владелец все делает своими руками, он знает, что и где поставлено.

Также самого себя никто не будет обманывать – все работы будут выполнены качественно. Только нужно внимательно изучить инструкцию, чтобы не лишиться гарантии на вытяжку.

При выполнении работ своими силами важное значение имеют:

безопасность;
правильность подключения;
отличный внешний вид.

Чтобы обеспечить безопасность устанавливаемого элемента вентиляционной системы, надо точно выполнять требования инструкции и рекомендации производителя. Ведь у каждой модели вытяжки свои характеристики.

Материалы, использованные при изготовлении, также отличаются – нержавеющая сталь выдерживает воздействие более высоких температур, чем пластик.

Для работ с элементами вентиляционной системы кухни, изготовленными из нержавеющей стали, понадобятся металлические хомуты, переходники и вентиляционная решетка

Чтобы самостоятельно подключить кухонную вытяжку к вентиляции, нужно сначала ее прикрепить. Для этого пригодятся рекомендации производителя, изложенные в руководстве по эксплуатации.

Каждый тип вытяжки имеет свои особенности монтажа. Например, для встраиваемых моделей придется прорезать в днище кухонного шкафчика отверстие, а купольные присоединяются к стене крепежами, идущими в комплекте.

Установив вытяжку, предстоит присоединить к ней воздуховод, второй конец которого прикрепить к входу в вентиляционную шахту дома. Не лишним будет установить сразу и .

Именно от типа воздуховода, используемого для подсоединения вытяжки на кухне к системе вентиляции, зависит длительность и сложность последующих работ.

Гладкие пластиковые трубы круглого сечения хорошо вписываются в интерьер кухне, исполненный в светлых тонах

Если выбранный вентиляционный канал не подходит под общую стилевую композицию, то предстоит его замаскировать. Для этих целей применяются специальные короба.

Такие изделия способны не только скрыть воздуховод, но и украсить кухонное пространство. Но их монтаж может потребовать от мастера значительных сил и умений.

Виды и нюансы монтажа вентканалов

Для маскировки отдельных элементов вентиляционного оборудования можно приобрести специальный короб. Чаще всего требуется спрятать воздуховод, выбивающийся из общей картины.

Именно для этой составляющей кухонной вентиляции можно соорудить короб своими руками. Какой вариант уместен в конкретном помещении – решать только его владельцу.

Метры трубы, тянущейся от вытяжки к шахте, способны убить даже самую оригинальную идею оформления помещения. Лучше подобрать вариант для маскировки воздуховода

В зависимости от материала изготовления, можно купить следующие варианты коробов:

пластиковые;
алюминиевые;
из нержавеющей стали;
деревянные.

Дальше рассмотрим особенности каждого из озвученных вариантов.

Особенности применения пластика

Пластиковые трубы, используемые в качестве воздуховода, часто называют коробом. Благодаря своей четкой геометрической форме они не требуют применения еще какого-то дополнительного материала для маскировки.

Разве что в случае отсутствия в продаже нужного оттенка, их можно окрасить влагонепроницаемой и жароустойчивой краской. Такой ход позволит вентиляционному каналу стать неприметным.

Галерея изображений

Фото из

Шаг 1: Детали пластикового воздуховода

Шаг 2: Обустройство выхода в вентиляционную шахту

Шаг 3: Проверка действия обратного клапана

Шаг 4: Сборка конструкции на полу в помещении

Шаг 5: Стартовые действия по сборке канала

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 7: Подключение вытяжки для проверки действия

Шаг 8: Контроль герметичности

Вытяжные короба из металла

Металлические короба являются дорогостоящим решением. Они соединяются между собой также, как и пластиковые, с использованием переходников.

Но в виду большего веса они требуют более надежной фиксации по пути следования вентиляционного канала.

Нержавеющая сталь, используемая для изготовления вытяжного короба, может быть разной толщины. Этот материал замечательно вписывается в кухню, выполненную в стиле хай-тек. Сразу и не догадаешься, что внутри спряталась алюминиевая гофра

Деревянная конструкция короба

Вытяжной короб из дерева придает особую атмосферу помещению. Использовать такие изделия следует в деревянных домах, где все предметы мебели простые и выполненные из экологически чистых материалов.

Для квартиры применение деревянных коробов тоже допустимо, главное, чтобы стилистика оформления кухни соответствовала.

Для монтажа деревянных коробов следует использовать материалы, рекомендуемые фирмой изготовителем. Лучше всего сразу же при покупке короба приобрести все крепежные детали и переходники

Изготовление короба из гипсокартона

Еще один материал, используемый для изготовления короба – гипсокартон. Он применяется мастерами, предпочитающими изготовить своими руками конструкцию для вентиляционного канала.

Самостоятельное сооружение вытяжного короба позволяет реализовать любую дизайнерскую задумку, не опираясь на стандартные размеры покупных изделий

Обычно такой короб шпаклюют, грунтуют и выкрашивают в подходящий цвет. В него сразу же, на этапе монтажа встраивают подсветку.

Это отвлекает внимание, придавая помещению необычный вид за счет двухуровневого потолка и дополнительных источников света.

Глядя на уровневое оформление потолка, сложно предположить, что все это реализовано, чтобы спрятать воздуховод. Для таких работ лучше приглашать специалистов

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

шахта расположена рядом;
применение подвесного потолка;
вытяжка без воздуховода;
пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Выводы и полезное видео по теме

Пошаговое видео о сборе воздуховода для кухонной вытяжки из прямоугольных пластиковых труб сечением 60х120:

Наглядное видео пособие об изготовлении короба для воздуховода, имитирующего двухуровневый потолок. Для большей эффектности он оснащен декоративной подсветкой:

Краткое видео об особенностях монтажа пластиковых воздуховодов:

Видео инструкция о монтаже вытяжки:

Изучив особенности установки вытяжки и ее подключения к вентиляционной шахте дома, можно подобрать наиболее подходящий вариант для своей кухни.

В случае, когда бюджет ограничен, все работы по монтажу вытяжки, воздуховода и короба можно совершить своими руками. Подобрать все составляющие кухонной вентиляционной системы можно в недорогом ценовом диапазоне.

Вы самостоятельно устанавливали кухонную вытяжку и подключали воздуховод к вентсистеме? Или может у вас есть опыт изготовления оригинального короба для воздуховода? Поделитесь своими знаниями с новичками в этом деле – оставляйте комментарии к этой статье.

sovet-ingenera.com

Монтаж воздуховода для кухонной вытяжки: правила для начинающих

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

прямо над вытяжкой на стыковом сегменте;
два поворота в углу на втором стыковом сегменте;
изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени — отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
На чердаке каналы объединяются коробами, выходят сообща наружу.
Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество — в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

vashtehnik.ru

Как правильно выбрать и установить необходимый воздуховод для вытяжки

Содержание статьи

Воздуховод, устанавливаемый для кухонной вытяжки, необходим для вывода отработанного воздуха. Он позволяет не допустить оседание жира, примесей на кухне, выводит все запахи, образующиеся при приготовлении еды. Для того чтобы воздуховод, предназначенный для вытяжки, работал наиболее эффективно, требуется правильно его выбрать и установить.

Воздуховод для кухни

Вернуться к содержанию ↑

Разновидности вентиляционных конструкций

Воздуховод, предназначенный для кухонной вытяжки, классифицируется по форме, материалу, из которого он выполнен, конфигурации. По формам различают:

Круглый тип конструкции;
Прямоугольный;
Овальный.

По материалу, используемому при изготовлении:

Металлические;
Пластиковые.

По конфигурации различают:

Жесткие;
Гибкие изделия.

Конструкции также имеют разный диаметр и длину. Каждый воздуховод имеет свои недостатки, свои сильные стороны. Выбор конкретного варианта для кухонной вытяжки зависит от типа помещения:

Воздуховод круглого сечения для вытяжки будет уместен только на кухне с высокими потолками, так как он имеет довольно большие габариты;
Прямоугольный воздуховод можно устанавливать и в помещениях с низким потолком;
Плоский тип воздуховода является самым незаметным и экономичным в плане пространства.

Воздуховод для вытяжки

Для установки круглых конструкций на прямоугольные отверстия, характерные для вытяжки, потребуются переходники. Однако они не понадобятся, если вы выбрали гофрированный воздуховод. Для того чтобы его установить не нужен также монтаж колена.

Нужно обратить внимание на диаметр воздуховода. Это значение не должно быть меньше, чем диаметр отверстия решетки вентиляции и вытяжки. Если не соблюдать это правило, то сопротивление в трубе повысится, а мощность воздушного потока снизится. Кроме того, если диаметр не совпадает, это чревато повышением уровня шума, удвоенной нагрузкой, что может быстро вывести систему из строя. Лучше всего, если диаметр воздуховода и вытяжки будут совпадать.

Не меньше, чем диаметр, важна длина воздуховода. Оптимальный показатель – 3 метра. Если изделие будет длиннее, значительно упадет производительность. Важен не только диаметр, но и конструкция воздуховода. Изделие нужно установить под тупым углом. Не следует допускать сгибов, превышающих 90 градусов, так как это ведет к потере производительности. Для того чтобы не допустить обратное движение воздушного потока, имеет смысл установить обратный клапан.

Вернуться к содержанию ↑

Преимущества и недостатки материалов конструкций

Пластиковые конструкции для вытяжки на кухне могут быть как круглыми, так и прямоугольными. К ним обычно приобретаются Г-образные переходники. Сделать систему более герметичной поможет герметик. Преимущества, которые имеет воздуховод из пластика:

Низкий уровень шума;
Отсутствие зазоров, куда набивается грязь;
Низкое сопротивление;
Небольшой вес, что делает более простыми монтаж и транспортировку.

Пластиковый воздуховод для кухни

Устанавливают воздуховоды гофрированного типа для вытяжек на кухне с помощью хомутов и фитингов.

При монтаже важно растянуть трубу, в ином случае складки будут способствовать повышению уровня шума.

Преимущества гофрированного воздуховода:

Простота установки;
Не требуются переходники;
Демократичная стоимость.

Выбор изделия во многом зависит от типа помещения.

Вернуться к содержанию ↑

Основные правила и нюансы монтажа

Правила установки разнятся в зависимости от того, из какого материала выполнен воздуховод:

Гофрированные. Это самый простой тип установки. Продается гофра из алюминия кусками, которые можно растянуть. Гибкость обеспечивает широкие возможности для выполнения самых разных изгибов. Хомуты, которые есть с двух сторон гофра, следует соединить с элементами вытяжки и вентиляционной решетки на кухне. Все это можно выполнить при помощи домашнего инструмента;
Пластиковые. И в этом случае установка очень проста. Воздуховод можно распилить подручной ножовкой, быстро собрать. Для повышения изоляции системы применяется клей герметик. Специальные переходники позволят соединить изделия с круглым и прямоугольным сечением, если это требуется;
Металлические. Монтаж таких изделий более сложен. Собираются они внахлест. Для герметичности соединения обрабатываются клеевыми составами. Для вставки крепежей нужно сделать отверстие в стенках, однако, если вас устроит небольшая прочность, можно крепить элементы с помощью герметика.

Металлический воздуховод для кухни

Чтобы воздуховод не сильно бросался в глаза в кухне, можно закрыть его подвесными шкафами, если конструкция вертикальная. Если же она горизонтальная, можно подвесить изделия прямо на верхнюю часть мебели. Это позволит скрыть конструкцию. Однако для маскировки часто применяются и другие схемы.

Вернуться к содержанию ↑

Способы маскировки вентиляционных каналов

Сделать воздуховод менее заметным можно при помощи следующих методов:

Трубу можно спрятать в специальном коробе или за низким уровнем потолка в том случае, если у вас двухуровневый или подвесной потолок;
Можно купить декоративный короб из пластика. Его формы и размеры могут быть совершенно разные. К примеру, можно найти коробы с встроенными точеными светильниками, что будет очень кстати в кухне. Этот способ подходит для любой трубы, каким бы ни был ее диаметр;
Можно приобрести встраиваемую вытяжку, которая устанавливается в мебель. В этом случае и конструкции будут скрыты за мебелью;
Самый простой способ – декорирование изделия. Для такого метода маскировки вам понадобится совсем мало средств и много фантазии. Трубу можно выкрасить в цвет, гармонирующий с общим дизайном. Ее также можно задекорировать при помощи различных материалов, оклеить обоями.

Маскировка воздуховода

Воздуховоды покупаются обычно одновременно с вытяжкой. В магазинах можно найти даже комплекты, которые сочетаются друг с другом. И конструкция, и оборудование, в этом случае, выполнены в одном цвете, в аналогичном дизайне. При приобретении комплекта вам не придется думать о маскировке трубы.

Однако вы можете приобрести изделие и отдельно. При этом также следует учитывать параметры вытяжки. В частности, тип ее отверстия. Отверстие трубы и устройство должны совпадать друг с другом и по форме, и по размерам. В ином случае, система будет хуже работать и прослужит вам меньше.

Вернуться к содержанию ↑

Установка воздуховода для кухонной вытяжки

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

vseotrubax.com

гофрированные трубы, как выбрать и установить

Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования. Существует несколько видов вытяжки для кухни.

Важность воздуховода для кухни

Вытяжка на кухне – полезный элемент

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь…

Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Какие элементы необходимы для монтажа вытяжки

Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:

Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.

Как правильно установить вытяжку

Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Как выбрать вытяжку учитывайте все за и против:

Плюсы и минусы

Нажмите чтобы увеличить

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.

И так, преимуществами являются:

Шумоизоляция;
Плотность крепления, дабы грязь не забивалась в зазоры;
Низкое сопротивление;
Легковесность, что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь.

Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.

Как выбрать

Нажмите чтобы увеличить

На что обратить внимание

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.

Нажмите чтобы увеличить

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Дополнительные элементы

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

вентиляторы;
шумоизоляционные материалы;
приточно-вытяжные решетки.

Процесс установки

Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция

Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.

Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:

специальный разъем для присоединения кабелей;
изолировав и скрутив провода.

Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.

Подключение

Подключение вытяжки к воздуховоду происходит по следующему алгоритму:

Подключение воздуховода.
Вешаем шкаф с гофрой на стену.
Закрепляем самодельный короб на шкаф.
Закрепляем вытяжку в шкаф.
Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
В случае монтажа пвх воздуховодов ситуация процесс идентичен.

В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.

Уход и правила эксплуатации

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода, доступность сервисной поддержки.

Как правильно сделать монтаж воздуховода:

Как украсить или спрятать

Как спрятать воздуховод

Существует несколько способов гармонично спрятать воздуховод:

Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.

В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними, заметить который будет практически невозможно.
Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.

Как спрятать трубы на кухне:

В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами. Смотрите также информацию про монтаж кухонной вытяжки.

ilkitchen.ru

выбрать и установить пластиковый короб

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов.

Широкое распространение получил пластиковый короб для вытяжки – доступный и долговечный элемент, который вполне можно установить самостоятельно.

Чтобы собранная система работала эффективно необходимо правильно рассчитать сечение каналов, спроектировать и подобрать комплектующие воздуховода. Не менее важно – осуществить грамотный монтаж.

Предлагаем разобраться со всеми этими вопросами по порядку. Пошаговую инструкцию по обустройству пластикового вытяжного вентканала мы дополнили наглядными фотографиями.

Содержание статьи:

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его . От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Галерея изображений

Фото из

Для устройства горизонтальных воздуховодов и вертикальных каналов выпускают пластиковые элементы с круглым, прямоугольным и квадратным сечением

Детали для сборки воздуховодов с квадратным и прямоугольным сечением проще и понятней в сборке системы

Собранные из прямоугольных и квадратных деталей воздуховоды лучше смотрятся в жилых интерьерах, занимают меньше места

Система из круглых труб выглядит массивней, несмотря на практически равную пропускную способность, требует применения различных ухищрений при желании замаскировать

При выпуске элементов для сборки вентиляции придерживаются принципа совместимости элементов с разным сечением, благодаря чему можно собирать короба комбинированной формы

При устройстве комбинированных по форме воздуховодов основную часть, расположенную ближе к вытяжке, лучше сделать круглой, т.к. она оказывает меньшее сопротивление движению воздушного потока

В соединении пластиковых деталей используются хомуты и стяжки, обработанные силиконом, в отдельных точках допустимо применение шурупов, не нарушающих герметичность

Пластик без проблем «соседствует» с металлом, древесиной, отделочной керамикой и прочими материалами, из-за чего нередко используется в устройстве систем, замаскированных мебелью и строительными конструкциями

Воздуховод из пластика на кухне

Вентиляционный канал квадратного сечения

Прямоугольная разновидность пластикового вентканала

Вытяжная система из круглых труб

Комбинация элементов с разным сечением

Комбинированный канал из круглых и прямоугольных участков

Крепление пластиковых составляющих короба

Совместимость канала с отделкой и материалами

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые следующих диаметров:

80 мм, площадь сечения 50,3 кв. см;
100 мм, площадь сечения 78,5 кв. см;
125 мм, площадь сечения 122,7 кв. см;
150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

110 х 55 мм, площадь сечения 60,5 кв. см;
120 х 60 мм, площадь сечения 72 кв. см;
204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для .

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

от диаметра 100 мм к размеру 110х55 мм;
от диаметра 100 мм к размеру 120х60 мм;
от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

Галерея изображений

Фото из

Этап 1: Для облегчения усилий и обеспечения безопасных условий при сборке, части пластикового короба собираем на полу

Этап 2: На вводе вентиляционного канала в общедомовую шахту устанавливаем элемент с обратным клапаном

Этап 3: Проверяем, правильно ли нами установлен выпуск с обратным клапаном, который должен открываться только в направлении шахты. При необходимости исправляем положение

Этап 4: Воздуховод собираем на полу, промеряем все участки и сверяем с расстояниями по месту установки. При выявлении неточностей, устраняем их

Этап 5: Снова разбираем конструкцию и по деталям перемещаем ее наверх. Сборку на месте начинаем от колена, подключенного к вытяжке

Этап 6: Последовательно собираем систему, обрабатывая соединения герметиком, по составу совместимым с материалом сооружаемого воздуховода

Этап 7: Подключаем вытяжку к электропитанию и проверяем качество сборки, прикладывая к соединениям листок бумаги

Этап 8: Если при работе вытяжной системы не выявлено утечек в области соединений, приступаем к эксплуатации

Сборка частей воздуховода на полу

Ввод в вентшахту с обратным клапаном

Проверка правильности установки ввода

Сборка пластикового канала на полу

Подключение короба к колену из вытяжки

Последовательное соединение элементов

Тестирование работы вентиляции

Готовый к эксплуатации пластиковый короб

Этап #1 — выбор геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Этап #2 — монтаж обратного клапана и решетки

Необходимым элементом вентиляционной системы является , роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование , препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой .

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Этап #3 — крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Галерея изображений

Фото из

Воздуховод из канализационных труб

Подвешивание полимерного воздуховода

Вывод самодельной вентиляции на улицу

Использование герметика в соединениях

Этап #4 — обеспечение герметичности конструкции

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Выводы и полезное видео по теме

Монтаж кухонного короба, ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены в следующем ролике:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника “вытяжка – решетка – естественная вентиляция”:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции. Главное — не спешить и тщательно герметизировать каждый стык вентканала.

Всем заинтересованным в вопросе расчета, обустройства воздуховодов и установки пластиковых вытяжных коробов предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

sovet-ingenera.com

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают

Содержание статьи

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.
Пример вентиляции из пластиковых вентиляционных труб в ванной
ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.
Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
За счет идеально гладких стенок воздух встречает меньшее сопротивление.
Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
Не подвержены коррозии.
Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

Круглого сечения.
Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

100 мм;
125 мм;
150 мм;
200 мм.
И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

высота — 55 мм, 60 мм;
ширина — 110 мм, 122 мм, 204 мм;
длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
толщина стенки — 2-8 мм.
Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

stroychik.ru

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Разновидности

Конструктивные особенности и размеры

Монтаж

Как спрятать воздуховод на кухне

варианты с коробом и без

Особенности и правила выбора вытяжки

Разновидности кухонных конструкций

Технические характеристики модели

Предпочитаемый тип монтажа

Форма кухонной вытяжки

Ориентиры и нюансы выбора

Специфика устройства кухонной вытяжки

Тонкости выбора и установки воздуховодов

Варианты монтажа оборудования

Виды и нюансы монтажа вентканалов

Особенности применения пластика

Вытяжные короба из металла

Деревянная конструкция короба

Изготовление короба из гипсокартона

Обустройство вытяжки без короба

Выводы и полезное видео по теме

Монтаж воздуховода для кухонной вытяжки: правила для начинающих

Избегайте делать монтаж воздуховодов неправильно

Почему вентиляция и вытяжка разные вещи

Правильно завести воздуховод в вентиляцию

Выбрать размер воздуховодов

Дополнительные правила

Как правильно выбрать и установить необходимый воздуховод для вытяжки

Разновидности вентиляционных конструкций

Преимущества и недостатки материалов конструкций

Основные правила и нюансы монтажа

Способы маскировки вентиляционных каналов

Установка воздуховода для кухонной вытяжки

гофрированные трубы, как выбрать и установить

Важность воздуховода для кухни

Особенности

Плюсы и минусы

Как выбрать

На что обратить внимание

Дополнительные элементы

Процесс установки

Подключение

Уход и правила эксплуатации

Как украсить или спрятать

выбрать и установить пластиковый короб

Параметры выбора воздуховода

Расчет оптимального сечения вентканала

Учет формы и размера

Пластиковые фасонные элементы

Особенности проектирования и установки

Этап #1 — выбор геометрии вентиляционной системы

Этап #2 — монтаж обратного клапана и решетки

Этап #3 — крепеж и размещение воздуховода

Этап #4 — обеспечение герметичности конструкции

Выводы и полезное видео по теме

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Воздуховоды из пластика: из каких материалов делают

Плюсы и минусы, область применения

Где можно использовать

Достоинства и недостатки

Сечение пластиковых воздуховодов и их размеры

Сечение круглых пластиковых воздуховодов

Сечение прямоугольных вентиляционных труб

Что лучше: круглый или прямоугольный воздуховод?

Особенности монтажа

Фасонные элементы и крепление к стене и потолку

Особенности сборки

Добавить комментарий Отменить ответ
