монтаж пластиковой кухонной трубы своими руками
Самым лучшим решением для системы отвода горячего влажного воздуха вместе с испарениями и запахами, которые поднимаются от плиты, считается кухонная вытяжка, подключенная к стояку вентиляции.
Также можно осуществить вывод на улицу, если это позволяет расположение вашей кухни. Все что вам для этого потребуется – прокладка канала, по которому будет осуществляться вывод.
Разновидности
Воздуховод для вытяжки на кухне — это конструкция в виде трубы, по которой осуществляется транспортировка воздушных потоков из одной точки в другую. Данные изделия могут различаться по нескольким характеристикам:
- по материалу изготовления: пластиковые и гофра;
- по размеру сечений;
- по формам сечения: прямоугольные, круглые, плоские;
- по уровню гибкости.
Пластиковые

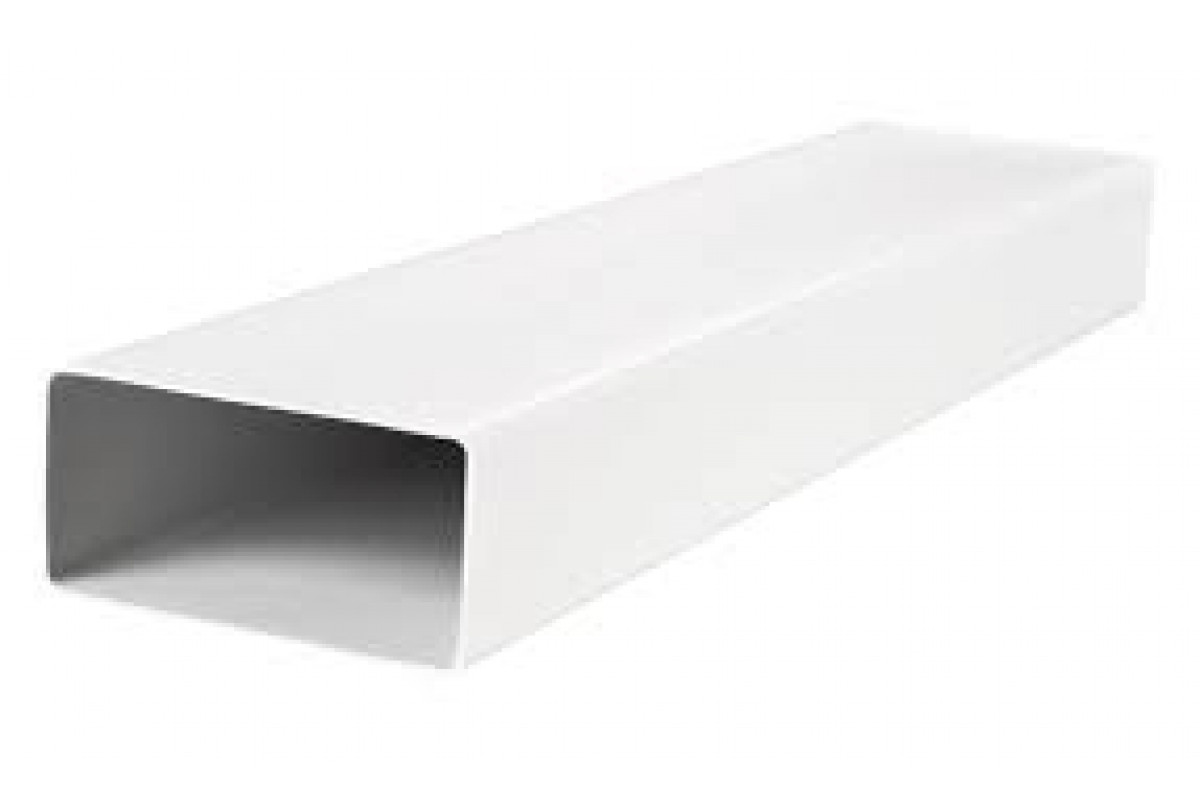

У труб из пластика может быть сечение в виде прямоугольника или круглое. Самым оптимальным вариантом для кухонного интерьера считаются прямоугольные изделия. Однако, по мнению специалистов, самыми производительными являются именно круглые воздуховоды, потому что они обладают самым низким сопротивлением воздуху.
Независимо от того, какой тип воздуховода вы выбрали, вам потребуется купить несколько типов переходников. Присмотритесь к переходникам, которые устанавливаются на выходное отверстие вытяжки с воздуховода и на переходники, прикрепляемые к выходу в вентиляцию. Чтобы переходники плотно прилегали, воспользуйтесь простым герметиком.
Резку труб из пластика можно осуществлять при помощи ножовки. Соединение узлов у большинства покупателей при установке не вызывает особых затруднений.
Преимущества труб из пластика:
- в таких трубах наблюдается низкий уровень шума от функционирования вентиляционной системы;
- не копится жир, копоть и грязь за счет гладкой поверхности;
- срок службы изделий составляет более 10 лет;
- трубы из пластика не нуждаются в дополнительном уходе;
- за счет легкого веса конструкции, не создается вспомогательная нагрузка на вытяжное устройство.
Из гибкой гофрированной алюминиевой трубы
Данные трубы производятся из тонкого алюминия.
К достоинствам изделий относится:
- легкость в установке. Гофрированные трубы легко резать, они гнутся под любыми углами и закрепляются при помощи специальных хомутов;
- в такой трубе нет резонансного гула;
- данные изделия отличаются низкой ценой, если сравнивать с пластиковой конструкцией;
- за счет того, что в конструкции нет резких изгибов, повышается производительность системы вентиляции.
- выпуск гофрированной трубы осуществляется в виде небольшого куска, который способен растянуться на значительную длину.
Стальные
Стальные воздуховоды производятся из оцинкованных и нержавеющих сортов стали.
Из достоинств можно отметить следующие качества:
- гладкость поверхности. Благодаря этому в трубах не застревает грязь и сажа, а поток воздуха не замедляется при движении по трубам;
- изделия способны выдержать воздействие высокой температуры;
- низкая цена.
Если говорить о недостатках стальных труб, то к ним относится:
- тяжелый вес. При установке потребуются дополнительные крепления;
- чтобы произвести герметизацию каналов, необходимо дополнительно приобрести специальные растворы;
- если ваш воздуховод будет обладать сложным типом формы, потребуется резка трубы;
- громкий шум при работе.
Размеры
К разновидности прямоугольных воздуховодов относят плоские изделия. Они привлекают своими компактными размерами, за счет чего их легко спрятать. Существует три стандартных размера:
- 110х55 мм. Данный размер используется для работы с вытяжкой, производительность которой составляет не больше 300м3/час;
- 120х60мм. Такая конструкция может пропустить больше воздуха, но не больше 350 м3/час;
- 206х60 мм. Эти изделия являются самыми крупными. Их установка осуществляется к вытяжке с высокой производительностью, когда необходим высокий уровень очистки воздуха от запаха.
Лучше всего подобрать воздуховод с аналогичным либо большим диаметром, чем параметры выхода с вытяжки. При использовании трубы меньшего диаметра ухудшается производительность вентиляции. Вместе с этим возрастет уровень шумов, двигатель вытяжного устройства будет функционировать в усиленном режиме. Данные составляющие приведут к быстрому износу оборудования.
По всему воздуховоду должно присутствовать минимальное количество изгибов. При их наличии необходимо соблюдать угол не более 90 градусов, так как каждый угол понижает производительность на 10%.
Общая длина воздуховода не должна быть больше трех метров. Каждый метр понижает эффективность вентиляционной системы на 10%.
Чем отличается вытяжка от вентиляции
Для жилых помещений существуют определенные санитарные нормы, которые определяют воздухообмен в комнате. Чтобы выполнить эти требования, в каждом доме должна присутствовать вентиляционная система, которая будет отвечать за циркуляцию воздуха. Стоит отметить, что эта система непригодна для устранения сильного запаха и дыма, потому что она функционирует на основании естественного обмена воздухом.
Только кухонная вытяжка способна обеспечить локальное отведение воздуха. Данную конструкцию устанавливают в помещении, где наблюдается повышенное скопление неприятных ароматов. Такое оборудование убирает пар, который поднимается от поверхности плиты и при помощи воздуховода забирает их в вытяжной канал из общей вентиляционной системы. В этом состоит различие между вытяжкой и системой вентиляции.
- плоская;
- встраиваемая;
- купольная.
Плоская подвесная вытяжка устанавливается под подвесными шкафчиками либо над кухонной плитой. Внешне они похожи на ранее существовавшие российские воздухоочистители. Большинство производителей ставят в данное оборудование жироулавливающий фильтр, который делается из акриловой ткани. Подобные фильтры являются одноразовыми и их нужно периодически менять. Такие вытяжки постепенно уходят в прошлое, сменяясь современными устройствами с фильтрами очистки.
Правила подключения
Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:
- Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
- Делайте воздуховод разборным, так как его периодически требуется чистить.
- При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
- Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
- Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
- Наиболее привлекательным внешним видом обладают прямоугольные коробы.
Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:
- Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
- Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
- Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
- Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.
Другие способы:
- при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
- используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
- если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
- некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.
Данные способы помогут эффективно скрыть трубы от глаз, тем самым гармонично вписав конструкцию в интерьер кухни.
Особенности монтажа своими руками
Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:
Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.
Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.
Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».
За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.
Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.
Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.
Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.
В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.
В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.
Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.
Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.
При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.
Как правильно подключить вытяжку на кухне
Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.
Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.
Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.
Ошибки при установке кухонной вытяжки
1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.
2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.
3 Вывод воздуховода на улицу через самодельное отверстие в стене.В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.
Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.
Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.
4 Сложная геометрия трассы с большим количеством переходов и искривлений.В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.
Опасны именно повороты, идущие один за другим, без разгонных участков.
5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.
6 Установка вытяжки на неправильной высоте.Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.
7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.Поверьте, иногда эту конструкцию приходится разбирать.
8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.Почему это ошибка, а когда так делать все таки можно, говорится далее.
9 Отсутствие отдельной розетки в верхней части стены под вытяжку.Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.
А значит проводку под него нужно делать стационарную и с умом.
10 Неправильная установка обратного клапана.Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.
Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.
Давайте рассмотрим отдельно каждый из них.
Подключение вытяжки к электричеству
Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.
Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.
Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:
- кабель трехжильный ВВГнгLs 3*2,5мм2
В домашней проводке применяйте кабель именно данной марки (с индексом Ls).
- обычная розетка на ток 16А с заземляющими контактами
Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.
Чего не скажешь про варочную панель или посудомоечную машину.
Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.
Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.
Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.
Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.
Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.
Все что остается — это правильно подключить розетку.
Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.
Неправильное подключение воздуховода вытяжки к вентиляции
Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.
Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.
Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.
Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.
То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.
Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.
На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.
При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.
Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).
Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.
Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.
Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.
А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!
Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.
Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.
Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

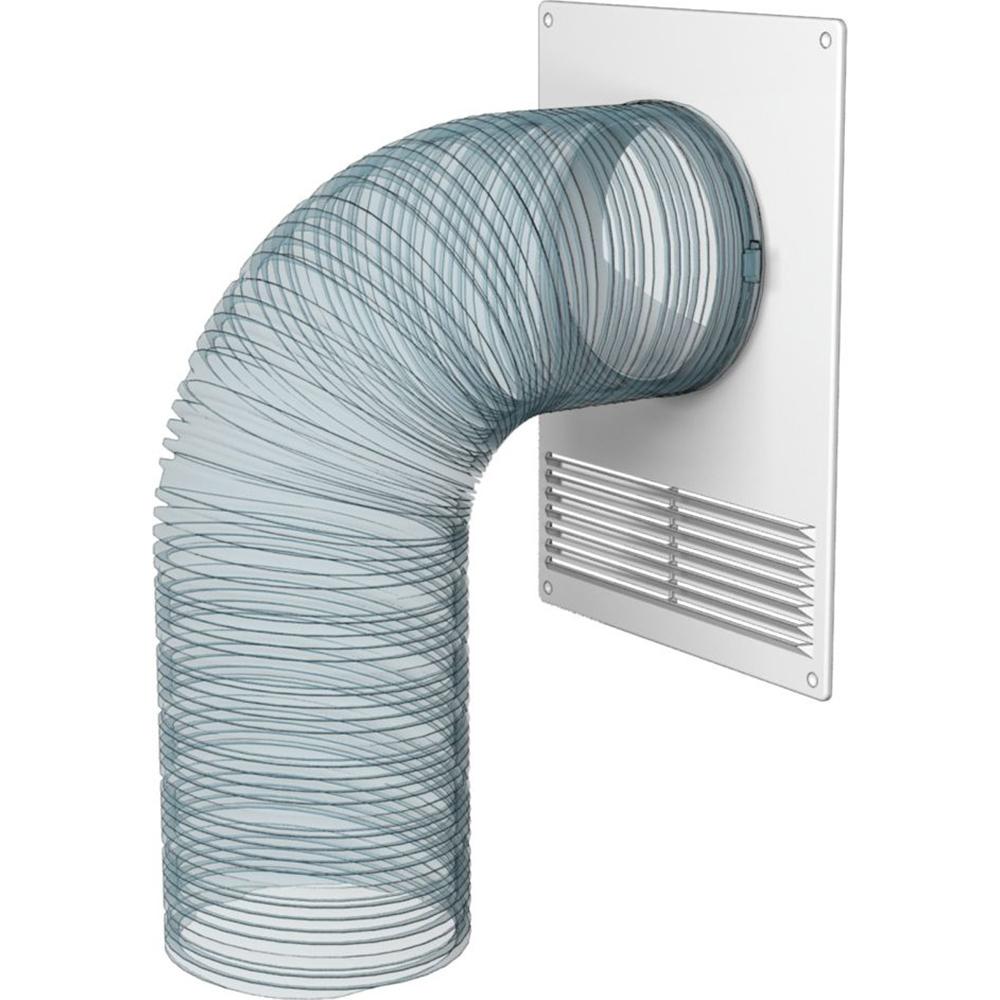

Воздуховод от вытяжки и решетка с обратным клапаном
Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.
Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.
Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.
Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.
Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.
Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.
Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.
Можно сделать все гораздо лучше.
Правильное подключение воздуховода к системе вентиляции
Для этого вам понадобятся:
- пластиковый воздуховод
- обратный клапан со смещенной осью
- тройник разветвитель
В конечном итоге у вас должна получиться примерно вот такая конструкция.
Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.
При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.
Инструкция по сборке — все цифры и производительность
Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.
Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.
Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.
Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.
Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.
Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!
Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.
Соединение разных диаметров делается при помощи специальных переходников.
Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.
Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.
Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.
Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.
Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.
Доходим до тройника. В него со стороны комнаты устанавливается клапан.
Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.
У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.
Подготовка отверстия вентиляционной шахты
Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.
В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.
В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).
Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.
При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.
К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.
Почему обратный клапан иногда не работает и не закрывается
Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.
Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.
Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.
При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.
Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.
Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.
Многие с этой проблемой сталкивались и легко решали ее именно таким образом.
Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.
В противном случае круг ставится в положение 11 часов – 7 часов.
Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.
Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.
Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.
У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.
Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.
Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.
Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.
Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.
Как говорится, красота требует жертв.
Почему воздух с кухни попадает к соседям — виновата ли вытяжка?
Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.
К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.
Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.
Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.
На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.
Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.
Схематично такую систему вентиляции многоэтажного дома можно представить вот так.
Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.
Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.
И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?
Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.
Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.
Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?
Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.
Почему запах из вашей квартиры проникает к соседям
Незаконность установки вытяжки
Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.
Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»
Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.
Так что будьте внимательны с установкой вытяжных зонтов над плитами.
Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.
Но тут уже вопрос, как кому повезет с соседями.
Статьи по теме
труба воздуховод для кухонной вентиляции
Сейчас кухонные вытяжки можно увидеть практически во всех домах. Установив этот прибор, можно избежать многих проблем: вытяжка очистит воздух в помещении, защитит окружающие предметы и мебель от липкого жирового налета. Чтобы неприятные запахи быстрее покинули пределы кухни, следует выбирать только качественный воздуховод для вытяжки, который отлично справится со своими обязанностями.
Цель установки:
- снижение вредного воздействия на легочную систему жильцов дома;
- продление срока службы мебели.
Отличия вытяжки и вентиляции
Согласно санитарным нормам, в жилых помещениях должен присутствовать определенный уровень воздухообмена. Для достижения оптимальных результатов многоэтажные здания оборудуют вентиляционной системой. Ее закрепляют в стены здания и снабжают выходом выброса за его пределы, преимущественно на крышу. Такие каналы выводят загрязненный воздух из помещений. Приток кислорода обеспечивается естественным способом и поступает через отверстия в дверях, окнах, стенах.
Однако справиться с большими объемами отработанного в процессе готовки пищи воздуха такая вентиляция не может. Тогда запах гари разносится по всем помещениям дома. Для предотвращения таких последствий создается принудительное вентилирование, в этом случае, вытягивающее устройство. Установленный над варочной поверхностью, воздуховод для кухонной вытяжки поглощает запахи и пар, переводя его обменный канал установленной вентиляции.
Такие разные вентиляционные каналы
Как только будет принято решение по монтажу вытяжного устройства, подбирают подходящий для конкретного случая вариант. В каждом из них используется определенный набор элементов. Так, в приборах рециркуляционного типа воздуховоды не используются ввиду того, что смена воздуха в помещении происходит за счет очищения, но не замены другим. Связано это с особой конструкцией механизма: несколько установленных фильтров очищают пространство от примесей, однако они не имеют вентиляционных каналов, способствующих дальнейшему передвижению масс.
Установленная труба для вытяжки удаляет воздух из помещения, параметры таких устройств могут быть разными как по форме, так и по материалу изготовления:
- круглые и прямоугольные;
- металлические и пластиковые;
- гибкие и жесткие.
Выбирая определенную модель, во внимание берутся конструктивные особенности помещения. Так, для круглых вентиляционных каналов не подходят кухни со стандартной высотой потолков: они уменьшат свободную площадь. Прямоугольные плоские короба устанавливают по длинной стороне комнаты, тогда коммуникации разместятся более компактно и не загромоздят кухонное пространство.
К сведению: в некоторых случаях трубы для вытяжки нуждаются в наличии переходника. Он необходим в момент соединения круглого канала с отверстием прямоугольной формы.
Особенно выгоден при установке гофрированный материал: он легко гнется, формуется, он не нуждается в переходниках.
В быту пластиковый воздуховод используется гораздо чаще. Материал показывает бесшумность работы механизма и быстрое передвижение воздушных масс по гладкому корпусу. Пластиковые модели воздуховодов прочны, легки, износоустойчивы, гигиеничны, не боятся воздействия кислот и щелочей. Металлические аналоги во всех отношениях проигрывают им.
Конструктивные особенности
Трубы для вытяжки устанавливают в любом пространстве кухни.
- Модели прямоугольного типа можно спрятать за кухонным шкафом. Длину такого воздуховода устанавливают самостоятельно, подбирая секции любой протяженности.
- Гибкий воздуховод растягивают или сжимают при необходимости, располагают под любым углом. Удлинение трубы должно быть достаточным, чтобы обеспечить высокую производительность работы системы.
- Круглые модели монтируют в больших помещениях с высокими потолками.
- Прямоугольные вытяжки компактны и удачно вписываются в общий дизайн кухни.
- Популярные пластиковые модели просты в обслуживании, однако при сильном нагревании выделяют токсины.
Внимание! Гофрированная труба воздуховод не должна быть больше 3 м: увеличение размеров приведет к снижению ее производительности.
Приобретение прямоугольного короба, в том числе пластикового, требует четкого соблюдения длины пути от самой вытяжки до вентиляционного отверстия в стене, она не должна быть более 3 колен.
Установка воздуховода
Учет всех перечисленных нюансов при выборе позволит приобрести высокоэффективную систему, эксплуатация которой не принесет дискомфорт в виде надоедливых шумов. Гофра для вытяжки в этом случае покажет наилучшие результаты. С ее помощью трубу можно расположить вдали от вентиляционной решетки, монтаж колен в этом случае не требуется.
Примите к сведению, что гибкие каналы располагают только в выпрямленном положении, благодаря чему понижается шумовая нагрузка, а копоть не будет откладываться на неровных частях материала.
Порядок установки:
- Крепление хлопушки к близлежащему шкафу.
- Просверливание электролобзиком отверстия для вытяжки. С каждой стороны делаются припуски в 3 мм.
- Укладывание шкафа на заднюю панель и протягивание сквозь отверстие гофры для вытяжки. В верхней части трубы формируют прямоугольник и просовывают сквозь верхнюю доску. (Углы отверстия надрезают ножницами и загибают в стороны).
- Навешивание шкафа на прежнее место. Отогнутые участки равномерно промазывают силиконом, а короб с хлопушкой выводят в вентиляционное окно с небольшим наклоном вверх.
- Крепеж вытяжки к шкафу.
- Надевание гофры на патрубок устройства и фиксация хомутиком или мягкой проволокой. Герметизация соединения в этом случае не требуется, оно будет разбираться для чистки.
Рекомендация! Электропроводку для вытяжки продумывают заблаговременно, уделив должное внимание заземлению.
Правильно установленный воздуховод станет залогом качественной работы вентиляционной системы. Изложенный способ монтажа трубы не единственный, избежать типичных ошибок поможет четкое изучение руководства пользования.
пластиковые вентиляционные каналы на кухне, вентиляция из пластика, как установить гофрированный отвод
Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования. Существует несколько видов вытяжки для кухни.
Важность воздуховода для кухни
Вытяжка на кухне – полезный элемент
Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.
Какие элементы необходимы для монтажа вытяжки
Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.
Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.
Особенности
Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:
- Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
- Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
- Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.
Как правильно установить вытяжку
Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.
Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.
Как выбрать вытяжку учитывайте все за и против:
Плюсы и минусы
Нажмите чтобы увеличить
Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.
И так, преимуществами являются:
- Шумоизоляция;
- Плотность крепления, дабы грязь не забивалась в зазоры;
- Низкое сопротивление;
- Легковесность, что позволяет упростить их транспортировку.
Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.
Без воздуховода не обойдется островная кухня
Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.
Как правильно рассчитать размеры кухонных фасадов читайте здесь.
Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.
Как выбрать
Нажмите чтобы увеличить
На что обратить внимание
При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.
Вытяжка для воздуховода
Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.
Нажмите чтобы увеличить
При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.
Дополнительные элементы
Спрятать воздуховод можно за фальшпанелями
Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:
- вентиляторы;
- шумоизоляционные материалы;
- приточно-вытяжные решетки.
Процесс установки
Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция
Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.
Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:
- специальный разъем для присоединения кабелей;
- изолировав и скрутив провода.
Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.
Подключение
Подключение вытяжки к воздуховоду происходит по следующему алгоритму:
- Подключение воздуховода.
- Вешаем шкаф с гофрой на стену.
- Закрепляем самодельный короб на шкаф.
- Закрепляем вытяжку в шкаф.
- Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
- При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
- В случае монтажа пвх воздуховодов ситуация процесс идентичен.
В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.
Уход и правила эксплуатации
Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода, доступность сервисной поддержки.
Как правильно сделать монтаж воздуховода:
Как украсить или спрятать
Как спрятать воздуховод
Существует несколько способов гармонично спрятать воздуховод:
- Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.
- В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними, заметить который будет практически невозможно.
- Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
- Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.
Как спрятать трубы на кухне:
В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами. Смотрите также информацию про монтаж кухонной вытяжки.
Правильный монтаж кухонной вытяжки
Никому не нравится постоянно ощущать запахи готовящейся еды из кухни. Вытяжка обязательно нужна! Как же ее выбрать и можно ли самостоятельно смонтировать? Разберемся в тонкостях и нюансах установки устройства.
Что такое вытяжка
Это прибор, который очищает нагретый и насыщенный испарениями воздух в кухне или других помещениях. Работа кухонной вытяжки может осуществляться двумя способами:
— Отводом. Воздух из помещения засасывается в вытяжку и вытягивается на улицу.
— Рециркуляцией. Воздух попадает в вытяжку, там очищается при помощи фильтров и попадает назад в помещение.
Наиболее эффективным методом с гигиенических соображений является метод отвода, поскольку при рециркуляции приходится постоянно менять фильтры на вытяжке, чтобы воздух хорошо очищался, и не всегда это помогает избавиться от запахов еды.
Рециркуляционная вытяжка не нуждается в состыковке с системой вентиляции на кухне, потому что «гоняет» по кругу один и тот же воздух. Система отвода более сложная, поскольку вытяжку обязательно нужно соединять с воздуховодами и вентиляционным каналом, в отдельных случаях приходится пробивать отверстие в наружной стене дома. Такие работы требуют соблюдения определенных правил, чтобы система воздухоотвода была эффективной. Многое зависит также от правильного подбора устройства.
Виды вытяжек
Производители предлагают несколько вариантов вытяжек, которые подойдут к любому интерьеру кухни. Существуют следующие виды устройств:
— Встроенная. Вытяжка встраивается в навесной кухонный шкаф.
— Подвесная или настенная. Прикрепляется к стене над плитой и может быть самого разного вида – от чашеобразного до плоского.
— Угловая. Самый редко используемый вид вытяжек, поскольку далеко не у всех в кухне плита стоит в углу.
— Островная или каминная. Предназначена для вентиляции и вытягивания воздуха над отдельно расположенным кухонным островом.
Что такое воздуховоды, их виды и функции
Чтобы отводить наружу загрязненный воздух из кухни, нужны трубы, соединяющие вытяжку с вентиляционным каналом. Эта система называется воздуховодами. Правильное их сооружение является залогом эффективности работы всего устройства. Воздуховоды делятся на следующие разновидности:
1. По виду материала: на гофрированный алюминий и пластик.
2. По форме сечения: на круглые, прямоугольные и квадратные.
3. По размеру сечения. Диаметр воздухоотводной трубы подбирается индивидуально, в зависимости от габаритов вытяжки и вентиляционного отверстия в стене кухни.
Как правильно подобрать воздуховоды к вытяжке
У каждого из видов воздухоотводов есть свои плюсы и минусы. Пластиковые трубы гладкие, в них не накапливается жир, грязь и копоть, они легко монтируются, работают без нужды в ремонте и замене до 15 лет. Гофрированныеимеют не очень привлекательный дизайн, но легко изгибаются в нужном направлении. Труба круглой формы оказывает низкое сопротивление поступающему воздуху, поэтому более эффективна, чем воздуховод квадратного или прямоугольного сечения.
При прокладке воздуховодов нужно учитывать, что, чем больше изгибов у магистрали, тем меньшую эффективность будет иметь вытяжка. Каждый поворот на 90 градусов снижает тягу устройства на 10%. Приобретая воздуховоды, нужно стараться, чтобы диаметр трубы был больше, чем отверстие на вытяжке. Это нужно для того, чтобы снизить сопротивление воздуха, уровень шума и обеспечить надежную работу системы.
Специалисты дали мне еще одну рекомендацию – длина воздуховодов от вытяжки до вентиляционного отверстия, в идеале, не должна превышать 3 м. Так обеспечивается максимально эффективный отвод загрязненного воздуха из кухни. Если расстояние больше, то с каждым метром воздуховодов, воздух будет хуже отводиться из кухни, а иногда может даже создаваться обратная тяга. Чтобы этого не произошло, многие монтажники используют специальные клапаны, которые автоматически открываются при включении вытяжки, и закрываются после ее выключения, не давая потоку грязного воздуха вернуться назад, на кухню.
Основные вопросы, которые следует решить перед монтажом устройства
Самый первый вопрос, который нужно решить перед монтажом вытяжки, это то, на каком расстоянии от плиты она должна находиться. Слишком малая дистанция между конфорками и вытяжным устройством может привести к оплавлению и возгоранию конструктивных элементов вытяжки. Слишком большое расстояние не даст эффективно работать прибору и всасывать испарения от плиты.
В инструкции к каждому устройству производители указывают диапазон приемлемых высот. Специалисты, к которым я обратилась для уточнения вопроса, сказали, что дистанция зависит от того, какой тип варочных панелей используется на кухне. Если стоит электроплита, то вытяжка должна находиться на высоте не менее 700 мм от конфорок. Если применятся газовая плитка, то расстояние от нее до вытяжки должно составлять более 800 мм.
Монтируя устройство, нужно также ориентироваться на высоту роста человека, который будет проводить много времени на кухне за готовкой. Любую хозяйку или хозяина будет раздражать постоянное цепляние головой за элементы вытяжки. Нужно также учитывать габариты плиты и размеры кухни. Для двухконфорочного узкого газового или электрического устройства подойдет маленькая маломощная вытяжка. Если кухня просторная, и используется 4-х конфорочная плита, то лучше всего подбирать устройство, которое может перегонять 800 – 1000 куб. м за час эксплуатации.
Установка вытяжки
Монтаж устройства зависит от того, какая вытяжка и воздуховоды будут использоваться на кухне, как далеко расположена плита от вентиляционных каналов. Если вытяжка монтируется в подвесной шкаф, то следует подобрать его так, чтобы наружные размеры совпадали с габаритами вытяжного устройства. Сам шкаф выполняет маскирующие функции, поэтому внутренние полки не нужны, остаются только боковые стенки, дверцы и верхняя часть, в которой нужно просверлить отверстия для воздуховодов. Вытяжка аккуратно помещается в шкаф, крепится на винты к боковым и нижней стенкам, затем конструкция прикрепляется к стене.
При креплении вытяжки любого типа действовать нужно в такой последовательности:
1. Нанести на стену над плитой разметку, не забывая о том, что центр вытяжки и центр плиты при установке должны совпадать. Вытяжное устройство должно обеспечивать с одинаковой эффективностью отвод испарений от всех конфорок.
2. Измерить высоту вытяжки, и, если при монтаже труба упирается в потолок, срезать лишнюю часть.
3. Высверлить в стене отверстия для крепления устройства,согласно намеченной разметке.
4. Установить вытяжку отдельно или шкаф вместе с ней, начиная с верхней части, закрепляя на шурупы, отслеживая правильное расположение прибора над плитой при помощи уровня.
5. Соединить вытяжку с воздуховодами изгофры или пластика, не забывая, что расстояние до вентиляционного отверстия должно быть минимальным, без большого количества изгибов.
6. Крепко затянуть хомутами соединение вытяжки с трубами, все щели и стыки залить жидким силиконом.
7. Вставить воздуховоды в вытяжное вентиляционное отверстие при помощи специальной гильзы. Если требуется, то оборудовать соединение клапаном с решетками, который будет препятствовать возникновению обратной тяги.
8. Подключить вытяжку к электропитанию. Если шнур маленький, и не достает до розетки, то категорически не рекомендуется наращивать провода внутри устройства, это чревато пробоями тока и возникновением короткого замыкания. Лучше всего использовать удлинитель.
Вентиляционные трубы для вытяжки на кухне
Кухня – это помещение, в котором требуется особенно хорошая вентиляция. Витающие в воздухе запахи от готовки могут пропитать не только кухню, но и всю квартиру или частный дом. А влажные пары влияют на общую влажность, вызывая со временем плесень. Поэтому кухонная вытяжка является необходимым атрибутом и хорошим дополнением к общей вентиляционной системе дома.
Для начала стоит выяснить, почему выбор следует делать именно в сторону пластика, ведь помимо него трубы могут быть выполнены из других материалов, например, из алюминия или оцинкованного металла.
Пластиковая труба для вытяжки – это элегантное исполнение воздухообменного канала, которое отличается сечением и диаметром. Такие трубы бывают либо круглыми, либо квадратными. Плюсы гладких комплектующих состоят в лучшей пропускной способности. Если помещение, в котором вы собираетесь провести воздуховод, отличается непростой конфигурацией, выбор следует сделать в пользу гофрированных каналов. С другой стороны, пластиковые воздуховоды с сечением в виде круга имеют меньшее сопротивление.
В качестве минуса пластиковой трубы можно отметить ограниченный температурный диапазон воздуха, с которым она может нормально функционировать.
Пластик – материал пожароопасный, поэтому температура воздуха не должна превышать 50 градусов по Цельсию.
Плюсы каналов из пластика:
- Гладкая поверхность внутренней стороны каналов не накапливает на себе различную грязь;
- Бесшумность работы;
- Длительный срок службы, превышающий 10 лет;
- Привлекательный с эстетической точки зрения внешний вид;
- Небольшая стоимость комплектующих;
- Простота монтажа даже своими руками.
Обычно установка вентиляционного канала происходит на шкафах в кухне, ведь вытяжка не всегда может быть смонтирована рядом с отверстием вентиляционной системы. Особенно это касается многоквартирных домов, в то время как в своем доме местоположение всех деталей можно продумать еще на этапе проектирования. Некоторые воздуховоды уже имеют вытяжное устройство внутри себя, в таком случае достаточно установить только его, но полноценная вытяжка с большой мощностью обеспечит лучшую вентиляцию.
Как выбрать воздуховод для вытяжной вентиляционной системы
Вентиляционные трубы пластиковые для вытяжки следует подбирать в соответствии с параметрами помещения и его интерьером. Если на кухне площадь небольшая, лучше всего установить прямоугольный воздуховод, так как он поможет сэкономить пространство. Для трубы с круглым сечением понадобится больше места под монтаж.
Перед монтажом гофрированных воздуховодов трубы своими руками нужно растянуть.
В противном случае воздух будет встречать помехи на своем пути, что чревато повышенным шумом.
С другой стороны, если трубы для вытяжки установлены внутри стен или располагаются не на кухне, а не территории чердачного помещения особых помех в виде шума труба создавать не будет. Выбор в пользу гофрированного вентиляционного канала делают по причине упрощенного монтажа, который осуществить своими руками еще легче, чем пластикового воздуховода. Для гофры нет необходимости в использовании переходников.
Выбираем диаметры вытяжных труб
Диаметр пластиковых комплектующих должен быть не меньше размера выходного отверстия самой кухонной вытяжки. Если же диаметр вентиляционного канала меньше вытяжного отверстия, монтировать воздуховод больших размеров бессмысленно.
Самый маленький диаметр круглых комплектующих, который имеется у пластиковых труб, равен 80 мм. Самый большой – 300 мм. Но чаще всего применяются воздуховоды с диаметрами 180 или 240 мм. Ориентироваться необходимо по отверстию в вытяжке.
Прямоугольные трубы бывают трех размеров: 50х100 мм, 80х150, а также 150х200 мм. Для их установки понадобятся специальные переходники, которые впишутся в вентиляционное отверстие. Чаще всего воздуховоды прямоугольные устанавливают на маломощные вытяжки.
Особое внимание следует уделить длине и конфигурации пластиковой трубы. Не стоит выбирать длинный воздуховод. Желательно, чтобы пластиковый вентиляционный канал был прямым, так как каждый поворот на 90 градусов значительно снижает эффективность системы.
Чтобы в трубу при обратной тяге не попадал воздух из вентиляции, следует использовать обратные клапаны. Они бывают пленчатые и на оси, имеющие диск из пластмассы.
Чтобы не пострадала естественная система вентиляции при устройстве вытяжки, на канал вентиляции устанавливают решетку, на которой есть патрубок. К нему монтирую пластиковый воздуховод. Снизу у решетки подразумеваются специальные отверстия для вентиляции естественной.
Монтаж труб для вытяжки
Несмотря на то, что устанавливаются пластиковые воздуховоды достаточно просто даже своими руками, для монтажа необходимо применять переходники, так как трубы необходимо подводить к выходному отверстию кухонной вытяжки. При монтаже главное – обеспечить герметичность состыковки.
Нюансы установки и функционирования
- При установке кухонной вытяжки нужно, чтобы в помещении был приток свежего воздуха. Чтобы это сделать, при включенной вытяжке следует открывать окно на проветривание. Если притока не будет, механизм системы перегорит достаточно быстро;
- Если выбор пал на гофрированную трубу, несмотря на легкость монтажа, следует внимательно устанавливать данный вариант, чтобы не пережать сечение. От патрубка присоединения гофрированную трубу нужно вести прямолинейно к решетке на стене;
- Установку плиты и вытяжки не советуют делать на стороне, противоположной отверстию вентиляционной шахты. Это связано с тем, что появится необходимость монтажа длинного воздуховода. А это сделает процесс вытяжки менее эффективным. Не рекомендуется применять пластиковую трубу более трех метров.
Маскировка пластиковой трубы
Даже несмотря на то, что пластик смотрится достаточно эстетично, многие хотят замаскировать его. Если возможности спрятать воздуховод за кухонными шкафами нет, существует несколько способов гармонично вписать трубу в интерьер.
Например, можно окрасить пластиковую трубу в тон обоям, кафелю или стенам. Также трубу можно спрятать в коробе из пластика, хотя особенного изменения в интерьере это не даст. Если же на кухне у вас пластиковый потолок, то короб будет смотреться весьма гармонично. При грамотном устройстве под потолком его не будет заметно, так как он полностью сольется с ним.
Еще один вариант вписать трубу в интерьер, это сделать воздуховод его частью. После монтажа можно прошить трубу гипсокартонном, вставить в него разнообразные светильники.
Вытяжное устройство на кухне сделать достаточно просто, имея грамотно подобранные комплектующие в виде пластиковых воздуховодов.
Пластиковые воздуховоды для кухонной вытяжки: правила монтажа
Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.
Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.
Разновидности
Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.
Вытяжные трубы делают из нескольких видов пластика:
- ПВХ;
- фторопласта;
- полипропилена;
- полиэтилена низкого давления.
Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.
Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.
Выделяют воздуховоды с прямоугольным или круглым сечением.
- Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
- Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.
Конструктивные особенности и размеры
Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.
Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.
Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.
Допускается делать не больше 3 колен и изгибов.
Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.
Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.
Выбрать и купить воздуховоды онлайн
Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.
Покупать через интернет безопасно и удобно! Можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.
Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными характеристиками и реальными отзывами покупателей.
Для выбора подходящей модели воздуховода, пройдите по ссылке>>>
Монтаж
Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.
Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.
Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.
Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.
Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:
- пленчатого типа;
- в виде пластикового диска на оси.
Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.
Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.
Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.
Как спрятать воздуховод на кухне
Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.
- Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
- Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.
- Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте. В ЛЕРУА МЕРЛЕН есть в продаже готовые кухонные шкафы для монтажа над вытяжкой (выбор огромный — около 1500 разновидностей). Выбрать шкаф над вытяжкой можно по ссылке>>>
- Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.
Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.
Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.
Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.
Размер воздуховода вытяжки — Полное руководство (с примерами!)
При покупке вытяжки вы могли учитывать ее ширину, кубические футы в минуту (CFM) и стиль. В конце концов, это три наиболее важные особенности, которые следует учитывать при покупке вытяжки.
Однако один аспект кухонных вытяжных вентиляторов, который часто упускается из виду, — это размер и конфигурация воздуховода вытяжки.
Это не менее важно, если не более важно, чем вытяжка CFM.Независимо от CFM вашей вытяжки, если у вас слишком маленький воздуховод, он не будет работать с максимальной эффективностью.
Итак, в ваших интересах определить правильный размер воздуховода перед покупкой. Это поможет вам избежать препятствий и непредвиденных расходов в будущем. Кроме того, правильный размер воздуховода вытяжки гарантирует, что ваша вытяжка будет работать эффективно и тихо на долгие годы.
Как измерить размер воздуховода для вытяжки?
- 0-400 кубических футов в минуту: минимальный размер воздуховода 4 дюйма, рекомендуемый размер воздуховода 6 дюймов
- 401-600 кубических футов в минуту: минимальный размер воздуховода 6 дюймов, рекомендуемый размер воздуховода 8 дюймов
- 601- 900 кубических футов в минуту: минимальный размер воздуховода 7 дюймов, рекомендуемый размер воздуховода 8-10 дюймов
- 901-1200 кубических футов в минуту: минимальный размер воздуховода 8 дюймов, рекомендуемый размер воздуховода 10-12 дюймов
- 1200+ CFM: воздуховод диаметром не менее 10 дюймов, рекомендуемый размер воздуховода 12 дюймов
Range Hood Длина воздуховода
Помимо размера воздуховода, важно учитывать длину воздуховода.
В некоторых случаях, даже если ваш воздуховод немного меньше размера, вы все равно можете эффективно отводить воздух для приготовления пищи, если у вас очень короткий участок или длина воздуховода.
Во-первых, всегда лучше иметь более короткий участок воздуховода. Это означает, что вашему воздуху требуется меньшая скорость, чтобы выйти наружу.
Далее, чем меньше колен, тем лучше. Каждый раз, когда вы меняете направление воздуховодов, вы добавляете сопротивление и дополнительное давление воздуху, выходящему из дома. Уменьшение длины воздуховода может компенсировать дополнительное сопротивление.
Во-первых, мы не рекомендуем прокладывать воздуховоды длиной более 30 футов.
Отсюда наше стандартное уменьшение длины каждого изгиба или изгиба на 90 градусов в вашем воздуховоде составляет 10 футов. Так что если вам нужен один локоть, то максимальная длина воздуховода не должна превышать 20 футов.
Итак, если вам нужно выбрать между пробегом на 20 футов с двумя коленами, выходящими за боковину, или пробегом на 40 футов прямо вверх без колен, это будет примерно эквивалентно статическому давлению в точке выпуска.
И, наконец, поскольку горячий воздух поднимается вверх, воздуховод вверх всегда является лучшим выходом на кухню.Это поможет быстрее вывести воздух из дома.
Примеры клиентов Proline, касающиеся размера воздуховода
Клиент №1 — Боб
Боб живет в старой квартире в Бостоне. У него есть существующий 4-дюймовый воздуховод, который идет вверх по стене, поворачивает за угол, пересекает потолок примерно на 15 футов, а затем выходит за пределы здания. Он хочет знать, сможет ли он подключить вытяжку мощностью 600 кубических футов в минуту (наша 185) к существующей системе воздуховодов. Боб мог бы вложить деньги в вытяжку с рециркуляцией, но не хочет и не может себе этого позволить прямо сейчас.
Наши предложения для Боба
Мы предлагаем Бобу подключить вытяжку к существующим 4-дюймовым воздуховодам и не переводить вытяжку на рециркуляционную. PLJW 185 — это вытяжной колпак с четырьмя скоростями. На двух самых низких скоростях — 240 куб. Футов в минуту и 360 кубических футов в минуту — достаточно канала диаметром 4 дюйма.
Однако на третьей и четвертой скоростях давление внутри воздуховода увеличивается, и вентилятор в вытяжке или воздуховоде может быть поврежден при длительном использовании.
Если Боб выберет ежедневную работу своей кухонной вытяжки на максимальной скорости, дополнительное давление воздуха сократит срок службы двигателя.
Клиент №2 — Люси
Наш второй клиент, Люси, живет в Фениксе, штат Аризона. Она строит новый дом. Люси использует 48-дюймовую кухню Wolf и готовит несколько раз в день. На самом деле, ей нравится готовить дома со всей семьей, поэтому плита у нее часто остается включенной на несколько часов. Кроме того, она любит жарить на гриле.
Люси хочет убедиться, что размер воздуховодов вытяжки соответствует ее новому дому, и хочет, чтобы электродвигатель вентилятора вытяжки был установлен снаружи, на крыше своего дома.Максимальное значение БТЕ для ее варочной панели составляет 78000 единиц.
Наши предложения для Люси
Мы рекомендуем 12-дюймовые воздуховоды для Люси, особенно если она часто пользуется домашним грилем. Но, в зависимости от ее бюджета и личных предпочтений, она может установить воздуховоды диаметром не менее 10 дюймов.
Мы также рекомендуем крышный вентилятор 1000-1200 кубических футов в минуту. Для кухни с диагональю 48 дюймов идеально подходит вытяжка с диагональю 54 или 60 дюймов, чтобы полностью закрыть ее варочную панель.
Модели Proline ProV поставляются с опцией внешнего вентилятора.Мы рекомендуем Люси просмотреть наши универсальные и настраиваемые модели настенных вытяжек ProV и островных вытяжек ProV.
Надеюсь, это поможет дать некоторые ответы и понимание о выборе и планировании размера вашего воздуховода и о том, как вы его будете использовать.
Какой минимальный размер воздуховода для вытяжки?
Минимальный размер воздуховода для вытяжного шкафа составляет 4 дюйма, что идеально для вытяжек 400 куб. Фут / мин и ниже. Чем больше кубических футов в минуту, тем больше потребуется воздуховод.При 600 кубических футах в минуту минимальный размер воздуховода составляет 6 дюймов. При 900 кубических футах в минуту минимальный размер воздуховода составляет 8 дюймов. Наконец, при 1200 кубических футах в минуту и выше рассмотрите возможность использования воздуховода диаметром 10 дюймов или больше.
Можно ли выпустить вытяжку на чердак?
Никогда не выпускайте вытяжку на чердак. Скопление химикатов, жира и дыма на чердаке со временем может нанести вред вашему здоровью. В идеале вентилируйте его через внешнюю стену.
Как уменьшить размер воздуховода?
Не рекомендуется уменьшать размер воздуховода.Это может снизить эффективность кухонной вытяжки из-за ограничения потока воздуха, проходящего через воздуховоды.
В редких случаях, только если воздуховод на несколько дюймов больше необходимого, потребуется уменьшить размер воздуховода. Слишком большие воздуховоды резко снизят скорость воздуха, выходящего за пределы вашего дома. Он не может выйти наружу.
Но это очень редко. Чаще всего небольшие воздуховоды ограничивают поток воздуха.По этой причине настоятельно рекомендуется покупать воздуховоды большего размера, чем меньшие.
Одна общая проблема, которую мы слышим от клиентов Proline, заключается в том, что их кухонная вытяжка работает неэффективно. Часто это происходит из-за того, что их воздуховоды слишком малы, учитывая CFM их вытяжки. Если он всего на дюйм меньше рекомендованного (см. Список выше), это не имеет большого значения. Но если он на два дюйма меньше или больше, мы рекомендуем либо заменить воздуховоды, либо преобразовать вытяжной колпак на рециркуляционный.Но вы всегда должны выпускать воздух наружу, чтобы рециркулировать воздух на кухне, , даже если вам необходимо приспособиться к существующему воздуховоду меньшего размера, чем рекомендуется .
Если у вас есть какие-либо вопросы, позвоните в компанию Proline Range Hoods по телефону 877.901.5530.
Если вам необходимо заменить воздуховод вытяжки, обратитесь к местному специалисту по HVAC или воздуховоду.
Что лучше: круглый или квадратный воздуховод?
По общему мнению, круглый воздуховод более эффективен и экономичен, чем прямоугольный.Воздушные системы с круглыми воздуховодами обладают меньшим сопротивлением воздуху, поскольку в них используется значительно меньше металла, чем в прямоугольных воздуховодах. Это также означает, что круглый воздуховод — более дешевый вариант.
Как очистить воздуховод вытяжки
Если вы уже купили вытяжку, вы, вероятно, здесь, потому что ваша кухонная вытяжка работает неэффективно. Это могло произойти из-за засаленного воздуховода вытяжки. К сожалению, чистка этого воздуховода может быть довольно дорогой и требует профессиональной помощи.Чтобы получить полное руководство по очистке воздуховодов для кухонного вентилятора, щелкните здесь.
Чтобы полностью избежать хлопот с чисткой воздуховодов, не забывайте чистить фильтры каждые три-четыре недели в зависимости от ваших кулинарных привычек.
Можно ли преобразовать вытяжку с круглым воздуховодом 7 дюймов в вертикальную наружную вентиляцию?
У некоторых вытяжек есть вращающиеся вентиляторы, которые позволяют вентилировать горизонтально через стену или вертикально через стену или потолок. С помощью вращающегося вентилятора вы можете преобразовать вытяжку из горизонтальной в вертикальную.Но, если воздуховод уже установлен, делать это не рекомендуется. Перестановка воздуховодов может оказаться довольно дорогостоящей.
Краткое содержание
Надеюсь, вы нашли это руководство по размеру воздуховода вытяжки полезным. Вытяжки — это красивое и функциональное дополнение к вашей кухне, которое при правильном уходе может прослужить долгие годы.
Если вы все еще покупаете вытяжку, ознакомьтесь с некоторыми профессиональными моделями Proline на баннере ниже.
Или, возможно, вас заинтересует другая наша обширная информация о вытяжках, указанная ниже.
Статьи по теме
Лучшая вытяжка для азиатской кухни
4 варианта вентиляции вытяжной вытяжки
5 лучших настенных вытяжек от Proline
Как измерить размер воздуховода для вытяжки?
0-400 кубических футов в минуту: минимальный размер воздуховода 4 дюйма, рекомендуемый размер воздуховода 6 дюймов
401-600 кубических футов в минуту: минимальный размер воздуховода 6 дюймов, рекомендуемый размер воздуховода 8 дюймов
601-900 кубических футов в минуту: минимальный размер воздуховода 7 дюймов, рекомендуемый размер воздуховода 8-10 дюймов
901-1200 CFM: минимальный размер воздуховода 8 дюймов, рекомендуемый размер воздуховода 10-12 дюймов
1200+ CFM: минимум 10 дюймов диаметр воздуховода, рекомендуемый размер воздуховода 12 дюймов
Каков минимальный размер воздуховода для вытяжки?
Минимальный размер воздуховода для вытяжки составляет 4 дюйма, что идеально подходит для вытяжек 400 куб. Фут / мин и ниже.Чем больше кубических футов в минуту, тем больше потребуется воздуховод. При 600 кубических футах в минуту минимальный размер воздуховода составляет 6 дюймов. При 900 кубических футах в минуту минимальный размер воздуховода составляет 8 дюймов. Наконец, при 1200 кубических футах в минуту и выше рассмотрите возможность использования воздуховода диаметром 10 дюймов или больше.
Можно ли выпустить вытяжку на чердак?
Никогда не выпускайте вытяжку на чердак. Скопление химикатов, жира и дыма на чердаке со временем может нанести вред вашему здоровью. В идеале вентилируйте его через внешнюю стену.
Как уменьшить размер воздуховода?
Не рекомендуется уменьшать размер воздуховода.Это может снизить эффективность кухонной вытяжки из-за ограничения потока воздуха, проходящего через воздуховоды.
В редких случаях, только если воздуховод на несколько дюймов больше необходимого, потребуется уменьшить размер воздуховода. Слишком большие воздуховоды резко снизят скорость воздуха, выходящего за пределы вашего дома. Он не может выйти наружу.
Но это очень редко. Чаще всего небольшие воздуховоды ограничивают поток воздуха.По этой причине настоятельно рекомендуется покупать воздуховоды большего размера, чем меньшие.
Что лучше: круглый или квадратный воздуховод?
По общему мнению, круглый воздуховод более эффективен и экономичен, чем прямоугольный. Воздушные системы с круглыми воздуховодами обладают меньшим сопротивлением воздуху, поскольку в них используется значительно меньше металла, чем в прямоугольных воздуховодах. Это также означает, что круглый воздуховод — более дешевый вариант.
Круглые смазочные каналы лучше прямоугольных?
Решения, которые вы примете в отношении конструкции смазочного канала для вашей коммерческой кухни, могут существенно повлиять на безопасность и комфорт вашего предприятия.Выбранная вами система вытяжки в ресторане может упростить или усложнить задачу. Правильные компоненты могут помочь вашей системе работать более эффективно и результативно, а также могут повлиять на вашу способность проверять, поддерживать и очищать вашу систему.
При проектировании системы воздуховодов вы можете задаться вопросом, работают ли круглые смазочные каналы лучше, чем прямоугольные. Давайте посмотрим, как прямоугольные и круглые компоненты каналов для смазки сравниваются друг с другом в нескольких ключевых областях, чтобы вы могли выбрать систему каналов, которая лучше всего подходит для ваших нужд.
Техника безопасности и чистка
Каждый ресторан индивидуален, но у большинства есть две общие черты: жир и дым. Если вы устанавливаете или заменяете воздуховоды на своей коммерческой кухне, вероятно, одной из самых больших проблем является безопасность. Один из лучших способов сделать вашу вентиляционную систему более безопасной — не допускать скопления жира.
Чем отличаются круглые каналы для смазки и прямоугольные каналы с точки зрения безопасности и очистки?
Круглые воздуховоды не имеют углов и имеют меньшую площадь поверхности по сравнению с прямоугольными воздуховодами.Благодаря этому круглые воздуховоды легче содержать в чистоте и, как правило, в них меньше скоплений.
Когда накопление смазки происходит в круглом канале, смазка оседает на небольшом участке канала в самой нижней точке. Круглый канал облегчает доступ к смазке и ее удаление. Смазка не будет так легко прилипать к круглым воздуховодам, и многие популярные инструменты для чистки вытяжки, такие как вращающиеся щетки, будут лучше работать с круглыми воздуховодами.
В случае прямоугольного воздуховода стоки жира, пищевые частицы и креозот от варки твердого топлива имеют тенденцию собираться на больших плоских поверхностях, а также в углах и щелях.Это не только усложняет уборку, но и создает дополнительное топливо для потенциальных быстро распространяющихся пожаров в каналах для смазки, которые могут поставить под угрозу все ваше здание.
Независимо от того, выберете ли вы круглые или прямоугольные воздуховоды, потребуется установка люков для доступа к смазочным каналам. Просто убедитесь, что вы знаете, к какому типу воздуховода нужно добавить доступ, поскольку двери специально разработаны для установки на плоской или округлой поверхности.
Эффективность и функции
Воздушный поток и статическое давление имеют большое влияние на эффективность и работу вашей системы вентиляции.Важно понимать, что неэффективная система влияет не только на стоимость и производительность, но и на безопасность. Если система неэффективна, она не сможет должным образом удалить воздух, содержащий смазку. Вместо того, чтобы протягиваться через систему и истощаться, неэффективная система позволит смазке легче собираться на поверхностях воздуховода. Воздуховоды обычно более эффективны, чем прямоугольные.
КПД
Круглые воздуховоды имеют на 45% меньше трения, чем прямоугольные воздуховоды, и имеют гораздо большую пропускную способность.Это происходит из-за круглой формы, в которой воздух естественным образом проходит через воздуховод. В прямоугольных воздуховодах воздушный поток постоянно сталкивается с плоскими поверхностями, что создает турбулентность и снижает эффективность выхлопной системы. Это, в свою очередь, приводит к увеличению скопления жира, особенно в углах, которые, как известно, трудно очистить полностью. Это также вызывает увеличение шума.
Статическое давление
Еще одним важным фактором является статическое давление.Поскольку круглые стенки воздуховодов обеспечивают гораздо большую пропускную способность при меньшем сопротивлении, они снижают статическое давление, что хорошо. Вот почему.
Видите ли, статическое давление относится к сопротивлению воздушному потоку компонентов вашей системы вентиляции и воздуховодов. Чтобы воздух циркулировал по каналам, давление воздуха должно быть больше, чем сопротивление потоку. Если статическое давление слишком высокое, воздушный поток ограничивается или даже может прекратиться.
Если статическое давление слишком высокое, компоненты вашей системы вентиляции не будут работать должным образом.Если сопротивление воздуху, циркулирующему через воздуховоды любой системы отопления и охлаждения, слишком велико, блоку придется приложить больше усилий, чтобы протолкнуть воздух через воздуховоды. Эффективность будет снижена, и вы, вероятно, заметите горячие или холодные точки на своем предприятии.
Поскольку система работает менее эффективно, вы, вероятно, также заметите более высокие счета за электроэнергию. А поскольку системе приходится усерднее работать, чтобы обеспечить циркуляцию воздуха, вытяжной вентилятор в ресторане изнашивается быстрее, что означает, что затраты на ремонт или замену будут оплачиваться раньше, чем обычно.
Структурная целостность и дизайн
Системы круглых каналов конструктивно превосходят прямоугольные. Прямоугольные воздуховоды требуют большего количества материала для переноса того же количества воздуха, что и круглые воздуховоды, что означает, что они весят больше и требуют больше подвесов и опор. Большинство прямоугольных воздуховодов необходимо поддерживать как минимум через каждые 8 футов, в то время как круглые воздуховоды могут поддерживаться через каждые 12 футов.
По сравнению с прямоугольными воздуховодами, круглые воздуховоды менее подвержены утечкам.Согласно Энергетическому кодексу ASHRAE Standard 90.1-2013, в прямоугольном воздуховоде предполагается утечка на 50% больше допуска, а в круглом воздуховоде утечка составляет только 75% допуска. А поскольку с прямоугольным воздуховодом будет примерно вдвое больше стыков, вам понадобится гораздо больше герметика для всех этих углов и продольных швов.
Последние мысли о выборе прямоугольных или круглых масленок
Определенно стоит сравнить преимущества и недостатки прямоугольных и круглых воздуховодов, чтобы определить, какой из них подходит именно вам.В целом круглый воздуховод считается более безопасным, надежным, более экономичным в долгосрочной перспективе и более простым в установке.
Имеет особое значение для открытых кухонь, так как внешний вид круглых каналов для смазки также считается более эстетичным. Однако прямоугольный воздуховод может быть легче изготовить, чем круглый воздуховод. Ремонт также может оказаться проще или дешевле. Но экономия средств вполне может быть перевешена неэффективностью и другими недостатками воздуховодов этого типа.
Круглые смазочные каналы будут иметь меньшее трение для более эффективного воздушного потока.Куски круглого воздуховода легко соединяются друг с другом, что обеспечивает быстрый монтаж, а круглые воздуховоды производят меньше шума. Но для очень ограниченного пространства прямоугольные воздуховоды могут быть правильным выбором.
Если у вас ограниченное пространство, вы можете склониться к установке круглых каналов для смазки по той простой причине, что круглый канал диаметром 18 дюймов имеет такую же пропускную способность, как прямоугольный канал 26 на 11 дюймов. Однако имейте в виду, что высота круглого воздуховода менее гибкая, чем высота прямоугольного воздуховода, и это может иметь значение, когда высота потолка ограничена.
Если вы выбираете круглые смазочные каналы для вентиляции коммерческой кухни, не забывайте, что вам также необходимо выбрать круглую дверцу для доступа к смазочным каналам, например, высокотемпературную круглую дверцу для доступа в воздуховоды Ductmate F2 для вентиляции коммерческой кухни. системы.
Посмотрите это короткое видео, чтобы узнать больше:
Если у вас есть вопросы, просто позвоните нам по телефону 877.394.9731, отправьте нам электронное письмо или посетите нас в Интернете на HoodFilters.com. Мы можем помочь вам определить тип круглой дверцы для доступа к воздуховоду, которая вам нужна, и помочь вам выбрать ту, которая подходит для вашей коммерческой кухонной вытяжки.
Страница не найдена | Браунстонер
Отреставрированный в 1908-х годах его владельцами-архитекторами-дизайнерами, этот узкий каменный дом из коричневого камня на Коббл-Хилл с впечатляющими историческими деталями находится напротив парка Коббл-Хилл.
Расположенное на 200 Монтегю-стрит, недалеко от угла Корт-стрит в историческом районе небоскребов Боро-Холл, в настоящее время здание имеет 10 этажей.
Мэрде Блазио сообщил, что в ближайшие недели он представит подробности долгожданного плана ремонта разрушающейся тройной консоли Brooklyn-Queens Expressway, но добавил, что его преемник ожидает более масштабных долгосрочных преобразований.
Эта установка Ditmas Park предлагает две экспозиции, некоторые оригинальные детали дизайна и просторную планировку.
На этой неделе мы оглядываемся на четыре из представленных нами списков полгода назад и посвящены домам в Клинтон-Хилл, Бед-Стай и Бруклин-Хайтс.
Из оставшихся недорогих квартир четыре квартиры с одной спальней и восемь квартир с двумя спальнями.
Этот отдельно стоящий дом на одну семью рядом с Морским парком сочетает в себе оригинальные детали 1920-х годов с современными новинками.
По мере того как город продолжает открываться, жители Нью-Йорка возвращаются в большом количестве — хорошее время, чтобы начать искать страхование квартиры, которое соответствует вашим потребностям.
Десятки местных жителей пришли 3 июня в парк Парк-Слоуп, чтобы высказать свои мысли по поводу вызывающего споры города Говануса в рамках проводимых по решению суда гибридных виртуальных и личных публичных слушаний.
Комплекты прямоугольных вытяжек | Неаполь Компоненты
Naples специализируется на поставке обширного ассортимента комплектов воздуховодов для вытяжек в соответствии с вашими требованиями.
Доступен в размере 3 метра, который включает 2 x 1 метр плоского канала и 1 метр гибкого круглого воздуховода .
Взгляните на нашу информационную страницу о кухонных воздуховодах, чтобы сравнить размеры воздуховодов и общие советы по кухонным воздуховодам для вытяжек и вентиляторов для ванных комнат.Вентиляционные решетки различных стилей доступны в бежевом, коричневом, белом и терракотовом цветах.
Обычная цена: 30 фунтов стерлингов.37
Специальная цена Ex НДС 20,25 фунтов стерлингов Inc НДС 24,30 фунтов стерлингов
Неаполь Код: D4 / K3FC
Обычная цена: 30 фунтов стерлингов.37
Специальная цена Ex НДС 20,25 фунтов стерлингов Inc НДС 24,30 фунтов стерлингов
Неаполь Код: D4 / K3FL
Обычная цена: 30 фунтов стерлингов.37
Специальная цена Ex НДС 20,25 фунтов стерлингов Inc НДС 24,30 фунтов стерлингов
Неаполь Код: D4 / K3FG
Обычная цена: 45 фунтов стерлингов.10
Специальная цена Ex НДС 30,07 фунтов стерлингов Inc НДС 36,08 фунтов стерлингов
Неаполь Код: D5 / K3FL
- Из:
Обычная цена: 2 фунта стерлингов.08
Специальная цена Ex НДС 1,38 фунта стерлингов Inc НДС 1,66 фунтов стерлингов
Неаполь Код: D / PVCT
Обычная цена: 7 фунтов стерлингов.08
Специальная цена Ex НДС 4,72 фунтов стерлингов Inc НДС 5,66 фунтов стерлингов
Неаполь Код: D / INT02
Размер воздуховода для кухонной вытяжки
Размер воздуховода для кухонной вытяжки
В процессе установки воздуховодов (из кухонного шкафа через крышу) вытяжки ребята из HVAC столкнулись с проблемой потолочного каркаса.Пространство над вытяжкой было слишком узким для круглого воздуховода диаметром 6 дюймов. пространство составляет около 5,5 дюймов, площадь вклинивается между стропильной фермой и стропилами, увеличенными вдвое 2х4. В настоящее время я жду, когда разработчик взглянет на него, чтобы увидеть, безопасно ли его вырезать. Я бы предпочел не связываться с обрамлением.Ребята из HVAC предположили, что вместо 6-дюймового круглого воздуховода можно использовать овальный или квадратный металлический канал. Мне было интересно, считаете ли вы, что это хороший вариант, и какой квадратный или овальный воздуховод какого размера будет правильным для замены круглого 6-дюймового воздуховод.
Заранее спасибо,
~ Мик
зависит от того, какой кубический метр вам нужен, но, скорее всего, подойдет прямоугольный воздуховод
Опубликовать лайки — 1 лайков, 0 не лайков
Раньше у нас была микроволновка, которая выпускала выхлоп на кухню.Все, что может вызвать выхлоп снаружи, будет намного лучше. Но я надеюсь сделать его максимально эффективным. Капот утверждает, что способен перемещать 800 кубических футов в минуту на высокой скорости.
800 кубических футов в минуту в 6-дюймовом воздуховоде? Вам понадобится намного больше 6 дюймов, если вы хотите, чтобы он был тихим.
Публикация лайков — 2 лайков, 0 не лайков
Я понимаю.Спасибо, что обратили на это мое внимание! Думаю, мы будем использовать вытяжку только во время готовки. Меня не особо беспокоит звук. Выхлоп из нашей старой микроволновой печи был громким и смазывал мне лицо.
Не думаю, что вы понимаете, насколько громко это будет на самом деле. В системе отопления, вентиляции и кондиционирования 6-дюймовый воздуховод рассчитан на 100 кубических футов в минуту.Плюс вам потребуется много воздуха для подпитки, чтобы эффективно использовать вытяжку.как это решается?
Публикация лайков — 2 лайков, 0 не лайков
в соответствии с набором технических инструментов«Эквивалентный диаметр — это диаметр круглого воздуховода или трубы, которые дают такую же потерю давления, что и эквивалентный прямоугольный воздуховод или труба»
Ваш 6-дюймовый круглый будет равен 5 x 6 прямоугольному и иметь 0.82 Потери на трение в воздуховоде на дюйм3O / 100 футов и при расходе воздуха 300 куб. Футов / мин или 1635 куб. Футов в минуту
«Я никогда не лгу, потому что никого не боюсь. Вы лжете только тогда, когда боитесь». — Джон ГоттиВсегда стреляй первым. . . таким образом они знают, что ты вооружен! — Оррин Портер Роквелл
«Физические и юридические лица, выполняющие подрядные работы незаконно и без лицензии, подвергают риску общественность и фактически крадут миллионы у трудолюбивых, законопослушных подрядчиков Аризоны и их сотрудников», — Джефф Флитхэм, директор Регистратора Аризоны Подрядчики.
800 кубических футов в минуту потребуется подпиточный воздух. Надеюсь, вы планируете использовать кондиционеры для подпитки воздуха, иначе в доме станет очень холодно, когда вытяжка работает зимой, и жарко / влажно летом. Подумайте об этом так … Если бы у вас был одноэтажный дом площадью 1000 квадратных футов, весь внутренний воздух заменялся бы 100℅ наружным воздухом каждые 10 минут, когда вытяжка работает.
Публикация лайков — 2 лайков, 0 не лайков
и прямоугольные: в чем разница?
Вы, наверное, никогда не задумывались о своих воздуховодах, но мы задумались. Воздуховоды бывают разных размеров, форм и материалов. Почему существует так много разных видов воздуховодов? Потому что каждый тип воздуховода служит разным целям и имеет разные сильные стороны и ограничения.Для обычного потребителя это может стать сюрпризом — и, вероятно, немного ошеломить. Но у ваших местных специалистов по HVAC есть все ответы, которые помогут вам оборудовать ваше здание соответствующими воздуховодами.
Возможно, вы, , слышали, как ваши специалисты по ОВК обсуждают круглые и прямоугольные воздуховоды, но в чем разница? И какой из них подходит для ваших нужд?
Преимущества круглых воздуховодов
Круглые воздуховоды, безусловно, являются наиболее распространенным типом воздуховодов — и не без причины.У круглых воздуховодов есть много преимуществ: увеличенный воздушный поток, быстрая установка и более низкая стоимость. Если вы пытаетесь создать тихое и привлекательное рабочее место для своих сотрудников и клиентов, то воздуховоды с круглым сечением определенно являются выбором номер один.
- Меньше трения
- Лучше и эффективнее воздушный поток
- Легко соединять детали между собой
- Быстрая установка
- Лучше для систем среднего и высокого давления
- Меньше затрат на первоначальную установку
- Меньше шумового загрязнения
Недостатки Круглые воздуховоды
Однако в некоторых ситуациях круглые воздуховоды не допускаются.Почему? Круглые воздуховоды занимают больше высоты, чем прямоугольные или квадратные. Это означает, что в ограниченном пространстве круглые воздуховоды ОВК не подходят. Это также может стать непривлекательным для глаз при попытке подсоединить фанкойл к основному воздуховоду, что означает соединение круглых с квадратными отверстиями воздуховодов.
- Занимает больше места (выше)
- Неэффективно для систем низкого давления
- Трудно подключить фанкойл к основному воздуховоду
Преимущества прямоугольных воздуховодов
Итак, когда можно использовать прямоугольные воздуховод? Как упоминалось ранее, прямоугольные воздуховоды необходимы, когда у вас ограниченное пространство, которое не позволяет разместить воздуховоды круглой формы по высоте.Эти квадратные воздуховоды также решают проблему некрасивого соединения между фанкойлом и основным воздуховодом.
- Занимает меньшую высоту
- Легко подключает фанкойл к главному воздуховоду
- Лучше для систем низкого давления
Недостатки квадратного воздуховода
Хорошо, так почему же мы не используем квадратные воздуховоды все время? Хорошо…. Это связано с тем, что у прямоугольных воздуховодов есть несколько серьезных недостатков. Они обеспечивают выход большего количества шума из воздуховода, что может вызвать множество проблем, если вы пытаетесь создать безопасную и тихую среду для сотрудников.Прямоугольные воздуховоды ОВК также изначально стоят дороже, что может нанести ущерб карману вашей компании.
- Более высокий уровень шума
- Первоначальная установка стоит дороже
Круглые воздуховоды по сравнению с прямоугольными — каков вердикт?
Итак, мы рассказали вам о плюсах и минусах круглых и прямоугольных воздуховодов — но каково наше окончательное мнение? По правде говоря, выбор круглого или прямоугольного воздуховода не полностью зависит от вас (это зависит от вашего специалиста по HVAC.) Но все зависит от того, сколько у вас места, есть ли у вас открытые воздуховоды, есть ли у вас высокоскоростная или низкоскоростная система HVAC и многое другое. Если вы все еще не уверены, вы можете запросить направление одного из наших квалифицированных специалистов по HVAC для проверки воздуховодов вашей собственности. Если в процессе они обнаружат, что ваш воздуховод не подлежит ремонту, они обсудят с вами возможные варианты замены воздуховода, чтобы убедиться, что вы понимаете проблему. Irish Heating and Air — это те специалисты в области HVAC, к которым можно обратиться, когда вашему дому требуется ремонт кондиционера в Трейси во время летней жары или ремонт печи в Модесто, когда наступают более холодные месяцы.
Нужны новые воздуховоды для вашего коммерческого здания? Обсудите все варианты со своим коммерческим специалистом по HVAC, чтобы вы могли получить новые воздуховоды, которые будут эффективными, простыми и доступными.
Прямоугольная вытяжная вытяжка для кухни ресторана, для коммерческого использования, класс: Ss 304, Rs 110 / квадратный фут
Прямоугольная вытяжная вытяжка для кухни ресторана, для коммерческого использования, класс: Ss 304, Rs 110 / квадратный фут | ID: 21214349888Спецификация продукта
Использование / применение | Коммерческое использование |
Форма | Прямоугольная |
Класс | SS 304 |
Материал | 905 Полированная стальАлюминий 905 |
Грузоподъемность | 2-3 тонны |
Толщина | 4-8 мм |
Монтаж | Потолок Смонтирован |
Рабочая температура | От 10 до 270 Градусов |
Только новые | |
Марка | Системы вытяжного воздуха Шри Нилагандешварар |
Страна происхождения | Сделано в Индии |
Заинтересовал этот товар? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 2018
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Производитель
Количество сотрудников До 10 человек
Годовой оборот До рупий50 лакх
Участник IndiaMART с декабря 2017 г.
GST33CVEPG0648D1Z3
Основанная в году 2018 at, Chennai, Tamil Nadu Мы в « Sri Neelagandeshwarar Exhaust Air Systems » являемся признанной организацией и являемся Sole Proprietorship . Центробежные вентиляторы, кухонные вытяжные системы и т. Д. Наша продукция пользуется большим спросом благодаря высочайшему качеству и доступной цене. Кроме того, мы обеспечиваем своевременную доставку этих продуктов нашим клиентам, благодаря чему мы приобрели огромную клиентскую базу на рынке.Видео компании
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Есть потребность?
Получите лучшую цену
