Воздухоотвод для вытяжки на кухню: Воздуховоды для кухонных вытяжек – купить воздуховод для вытяжки по низкой цене

монтаж пластиковой кухонной трубы своими руками

Самым лучшим решением для системы отвода горячего влажного воздуха вместе с испарениями и запахами, которые поднимаются от плиты, считается кухонная вытяжка, подключенная к стояку вентиляции.

Также можно осуществить вывод на улицу, если это позволяет расположение вашей кухни. Все что вам для этого потребуется – прокладка канала, по которому будет осуществляться вывод.

Разновидности

Воздуховод для вытяжки на кухне — это конструкция в виде трубы, по которой осуществляется транспортировка воздушных потоков из одной точки в другую. Данные изделия могут различаться по нескольким характеристикам:

по материалу изготовления: пластиковые и гофра;

по размеру сечений;
по формам сечения: прямоугольные, круглые, плоские;
по уровню гибкости.

Пластиковые

У труб из пластика может быть сечение в виде прямоугольника или круглое. Самым оптимальным вариантом для кухонного интерьера считаются прямоугольные изделия. Однако, по мнению специалистов, самыми производительными являются именно круглые воздуховоды, потому что они обладают самым низким сопротивлением воздуху.

Независимо от того, какой тип воздуховода вы выбрали, вам потребуется купить несколько типов переходников. Присмотритесь к переходникам, которые устанавливаются на выходное отверстие вытяжки с воздуховода и на переходники, прикрепляемые к выходу в вентиляцию. Чтобы переходники плотно прилегали, воспользуйтесь простым герметиком.

Резку труб из пластика можно осуществлять при помощи ножовки. Соединение узлов у большинства покупателей при установке не вызывает особых затруднений.

Преимущества труб из пластика:

в таких трубах наблюдается низкий уровень шума от функционирования вентиляционной системы;
не копится жир, копоть и грязь за счет гладкой поверхности;
срок службы изделий составляет более 10 лет;

трубы из пластика не нуждаются в дополнительном уходе;
за счет легкого веса конструкции, не создается вспомогательная нагрузка на вытяжное устройство.

Из гибкой гофрированной алюминиевой трубы

Данные трубы производятся из тонкого алюминия. Из минусов можно отметить внешний вид конструкции. Не каждому покупателю понравится, что на его кухне присутствует труба из металла. В связи с этим, монтаж гофрированной трубы сочетается с маскировкой конструкции.

К достоинствам изделий относится:

легкость в установке. Гофрированные трубы легко резать, они гнутся под любыми углами и закрепляются при помощи специальных хомутов;
в такой трубе нет резонансного гула;
данные изделия отличаются низкой ценой, если сравнивать с пластиковой конструкцией;
за счет того, что в конструкции нет резких изгибов, повышается производительность системы вентиляции.

выпуск гофрированной трубы осуществляется в виде небольшого куска, который способен растянуться на значительную длину.

Стальные

Стальные воздуховоды производятся из оцинкованных и нержавеющих сортов стали. В качестве кухонных изделий большую популярность получили оцинкованные трубы. Стоит отметить, что этот тип труб с каждым годом становится менее популярным.

Из достоинств можно отметить следующие качества:

гладкость поверхности. Благодаря этому в трубах не застревает грязь и сажа, а поток воздуха не замедляется при движении по трубам;
изделия способны выдержать воздействие высокой температуры;
низкая цена.

Если говорить о недостатках стальных труб, то к ним относится:

тяжелый вес. При установке потребуются дополнительные крепления;
чтобы произвести герметизацию каналов, необходимо дополнительно приобрести специальные растворы;
если ваш воздуховод будет обладать сложным типом формы, потребуется резка трубы;
громкий шум при работе.

Размеры

К разновидности прямоугольных воздуховодов относят плоские изделия. Они привлекают своими компактными размерами, за счет чего их легко спрятать. Существует три стандартных размера:

110х55 мм. Данный размер используется для работы с вытяжкой, производительность которой составляет не больше 300м3/час;

120х60мм. Такая конструкция может пропустить больше воздуха, но не больше 350 м3/час;
206х60 мм. Эти изделия являются самыми крупными. Их установка осуществляется к вытяжке с высокой производительностью, когда необходим высокий уровень очистки воздуха от запаха.

Лучше всего подобрать воздуховод с аналогичным либо большим диаметром, чем параметры выхода с вытяжки. При использовании трубы меньшего диаметра ухудшается производительность вентиляции. Вместе с этим возрастет уровень шумов, двигатель вытяжного устройства будет функционировать в усиленном режиме. Данные составляющие приведут к быстрому износу оборудования.

По всему воздуховоду должно присутствовать минимальное количество изгибов. При их наличии необходимо соблюдать угол не более 90 градусов, так как каждый угол понижает производительность на 10%.

Общая длина воздуховода не должна быть больше трех метров. Каждый метр понижает эффективность вентиляционной системы на 10%.

Чем отличается вытяжка от вентиляции

Для жилых помещений существуют определенные санитарные нормы, которые определяют воздухообмен в комнате. Чтобы выполнить эти требования, в каждом доме должна присутствовать вентиляционная система, которая будет отвечать за циркуляцию воздуха. Стоит отметить, что эта система непригодна для устранения сильного запаха и дыма, потому что она функционирует на основании естественного обмена воздухом.

Только кухонная вытяжка способна обеспечить локальное отведение воздуха. Данную конструкцию устанавливают в помещении, где наблюдается повышенное скопление неприятных ароматов. Такое оборудование убирает пар, который поднимается от поверхности плиты и при помощи воздуховода забирает их в вытяжной канал из общей вентиляционной системы. В этом состоит различие между вытяжкой и системой вентиляции.

На сегодняшний день вытяжки делятся на несколько типов:

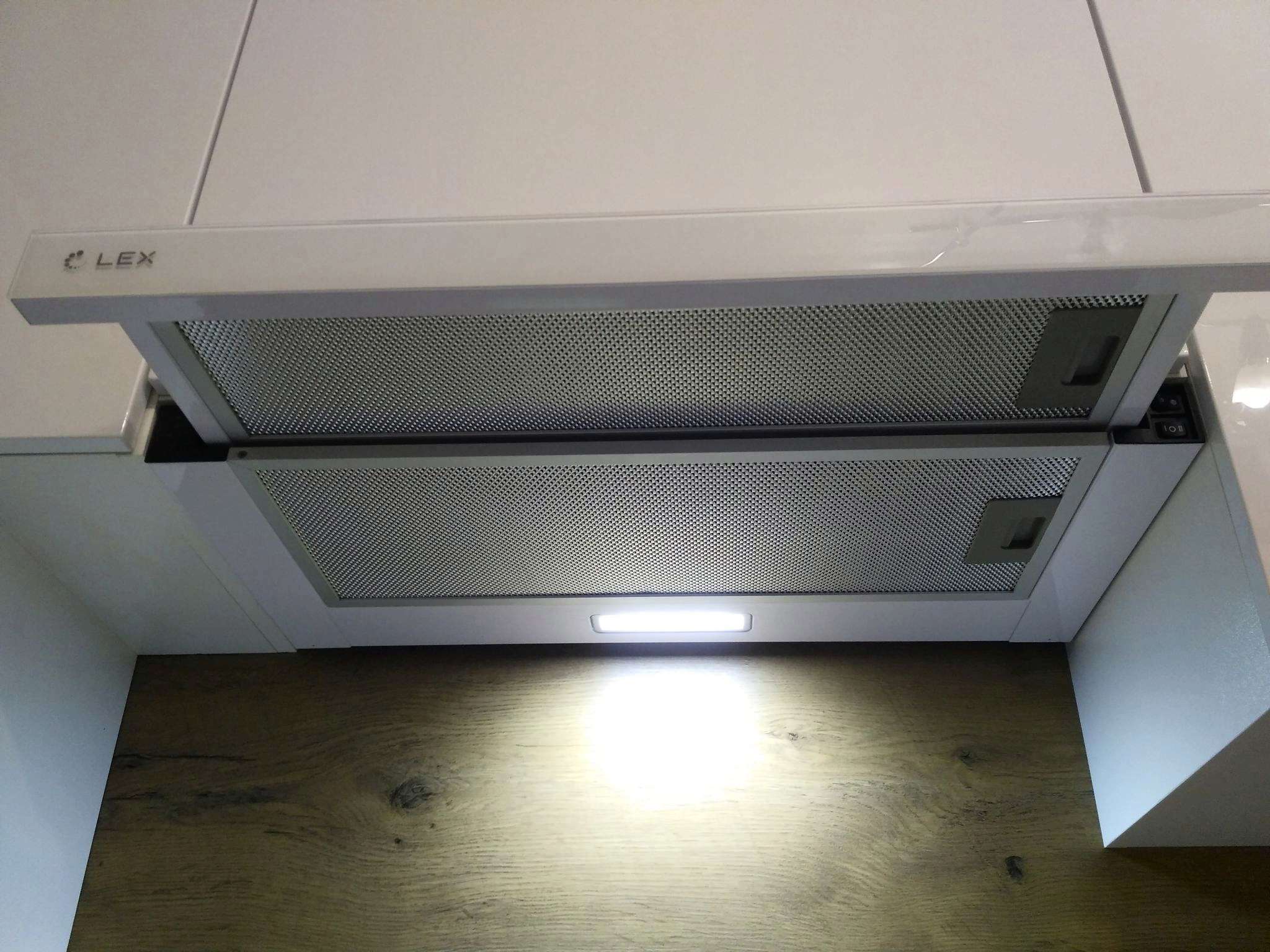

плоская;

встраиваемая;
купольная.

Плоская подвесная вытяжка устанавливается под подвесными шкафчиками либо над кухонной плитой. Внешне они похожи на ранее существовавшие российские воздухоочистители. Большинство производителей ставят в данное оборудование жироулавливающий фильтр, который делается из акриловой ткани. Подобные фильтры являются одноразовыми и их нужно периодически менять. Такие вытяжки постепенно уходят в прошлое, сменяясь современными устройствами с фильтрами очистки.

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
Делайте воздуховод разборным, так как его периодически требуется чистить.
При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
Наиболее привлекательным внешним видом обладают прямоугольные коробы.

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.

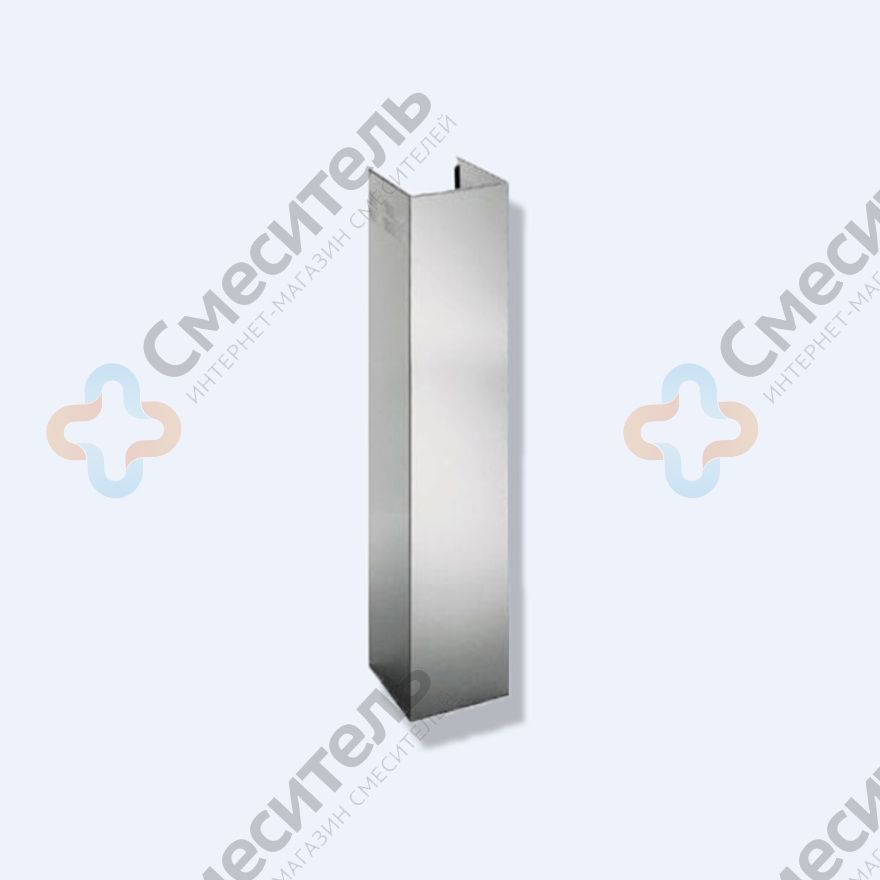

Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Данные способы помогут эффективно скрыть трубы от глаз, тем самым гармонично вписав конструкцию в интерьер кухни.

Особенности монтажа своими руками

Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:

Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.

Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.

Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».

За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.

Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.

Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.

Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.

В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.

В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.

Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.

Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.

При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.

Воздуховод от вытяжки до вентиляционного отверстия —

Монтаж воздуховода для кухонной вытяжки

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

прямо над вытяжкой на стыковом сегменте;
два поворота в углу на втором стыковом сегменте;
изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
На чердаке каналы объединяются коробами, выходят сообща наружу.
Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Как правильно подобрать и установить воздуховод для вытяжки?

Выбрать и правильно установить воздуховод для вытяжки – важный момент в обустройстве кухни. От этого будет зависеть качество воздуха в помещении, уровень шума, эстетический вид кухни. И в конечном итоге здоровье всей семьи.

Отличия кухонной вытяжной системы от вентиляции

Система вентиляции предназначена для постоянного обновления воздуха в помещении. Она оборудуется в кухне и туалетах. Чаще всего используется схема естественного побуждения. Пропускная способность для кухни составляет 60 кубометров в час, для туалета – 25. При плохой вентиляции в доме скапливается конденсат, со временем может появиться грибок. Это опасно развитием заболеваний дыхательной системы.

В вентиляционном устройстве воздух выходит по специальным каналам внутри стен на крышу либо на чердак. Движение потоков осуществляется благодаря перепаду температур внутри дома и снаружи, а также разнице давления. Внутрь помещения поступает новый воздух через щели окон, дверей.

Вытяжная система устанавливается в кухне, чтобы убирать запахи, излишнюю влажность и масляные отходы, образующиеся в процессе приготовления еды. Вытяжка благодаря работе вентилятора принудительно втягивает воздух из кухни, далее он отводится по воздуховоду в вентиляционный канал. Монтаж воздуховодов для кухонной вытяжки должен проводиться так, чтобы не нарушить вентиляцию помещения.

Всегда ли можно устанавливать вытяжку?

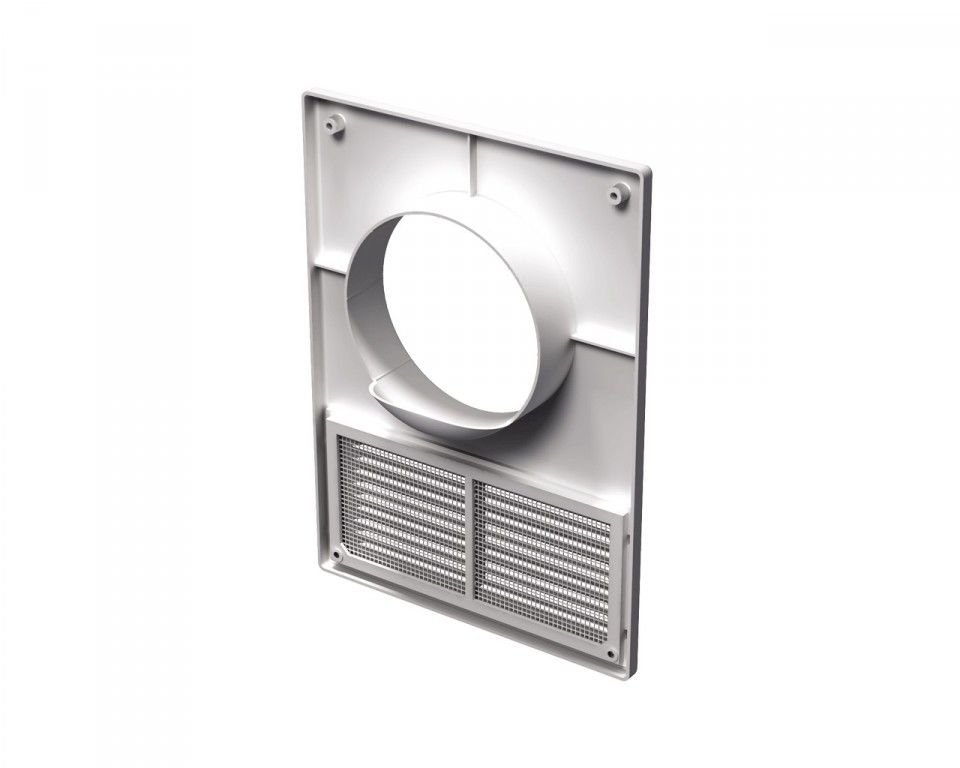

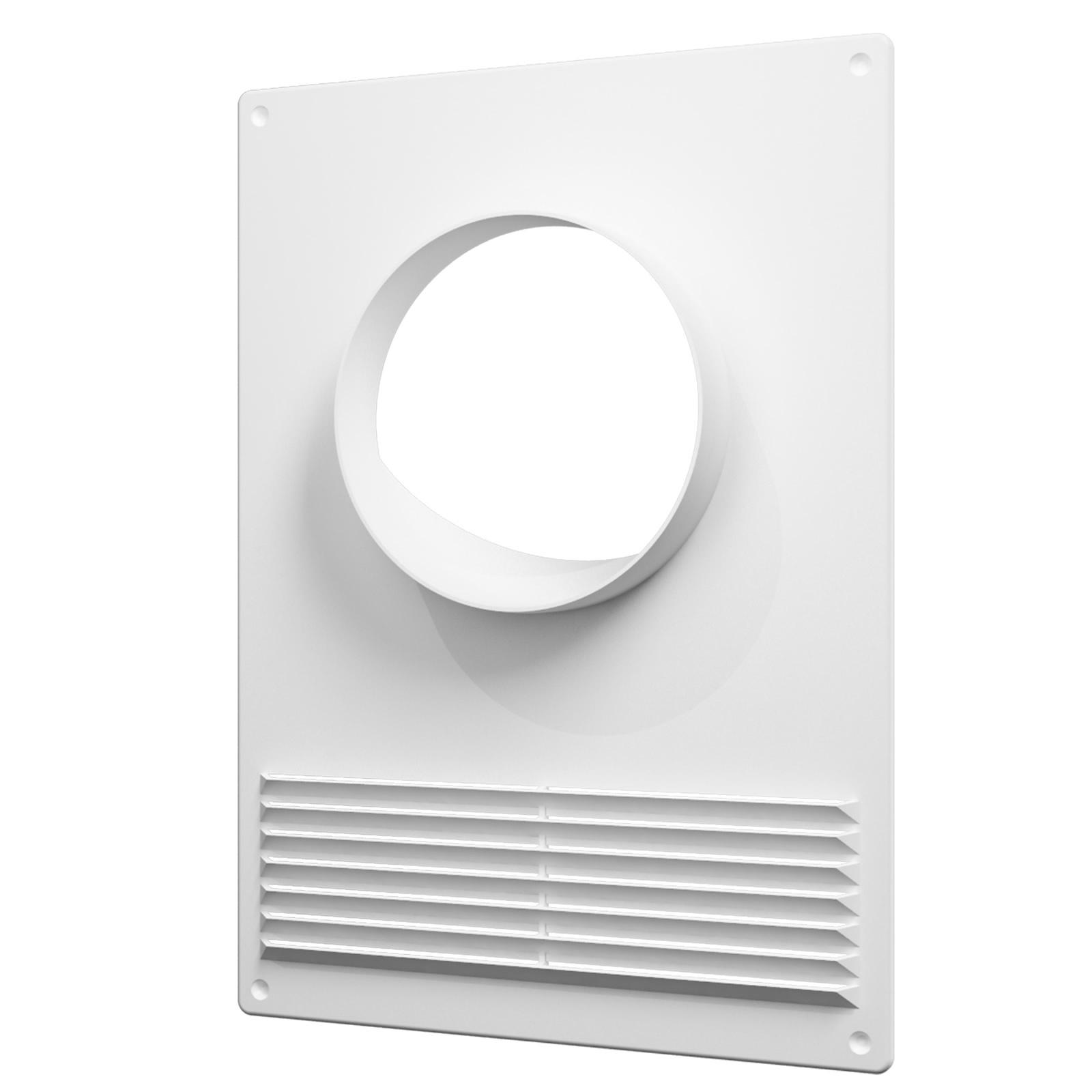

Наглухо подключать воздуховод к естественной вентиляции запрещено. На пути к выходу воздух должен преодолеть препятствия из замасленной сетки, мотора и турбины. Кроме того, забор воздуха осуществляется не под потолком, как положено, а с уровня вытяжки. Всё это делает вентиляцию неэффективной, особенно в летний период, когда тяга слабая. К тому же полная блокировка общей вентиляции может привести к накоплению природного газа в случае неисправности газового оборудования и стать причиной взрыва.

Поэтому воздуховоды для вытяжки монтируют в специальные вентиляционные решётки с обратным клапаном. В такой решётке сверху расположено отверстие для воздуховода, а снизу – прорези для вентиляции. При выключенной вытяжке воздух свободно проходит через отверстия и воздуховод. Во время работы прибора клапан не даёт возможности забранному зонтом отработанному воздуху вернуться на кухню.
Обратный клапан может быть в виде:

плёнки,
диска из пластика на оси,
цельной перегородки.

Устанавливать его нужно вертикально под углом 2 градуса. При этом клапан открывается под действием собственной тяжести, хотя на 100 % от обратного попадания пыли он не защищает.

Редко бывает, что в доме отсутствует вентиляционная шахта, нет входного отверстия в нужном помещении. Или в старых домах сильно нарушена естественная вентиляция, и вытягиваемый воздух из кухни попадает к соседям. Для таких случаев подойдут рециркуляционные вытяжки. Принцип их работы: они забирают воздух из кухни, пропускают его через фильтры (угольный, жировой) и обратно возвращают. Минусом такой системы является необходимость постоянно менять фильтры. Это выходит дорого и неудобно. Кроме того, такие вытяжки не решают проблему повышенной влажности в помещении.

Виды воздуховодов для вытяжки. Достоинства и недостатки

Воздуховод к вытяжке можно присоединить гибкий или жёсткий. Наиболее популярные модели – из пластика и алюминия. Выбор покупателя также зависит от финансовых возможностей и общего стиля оформления кухни.

Пластиковые воздуховоды для вытяжки

Они имеют аккуратный внешний вид, вписываются практически в любой интерьер кухни. Ровные поверхности меньше загрязняются и легче поддаются очистке, не ржавеют. Меньше создаётся шума при прохождении воздуха по трубе. Так как это жёсткое изделие, требуется более точный расчёт размеров. При монтаже воздуховода из пластика для кухонной вытяжки обязательно использование переходников и соединительных элементов. Повороты более резкие, чем у гибких изделий. Стоит дороже.

Пластик не так устойчив к высоким температурам, как металл. В случае необходимости его можно покрыть влагонепроницаемой и термостойкой краской в тон кухонной мебели.
По форме бывают:

круглые – в этом случае не нужен переходник для присоединения к вытяжке;
овальные;
квадратные;
прямоугольные воздуховоды. Их удобно проводить вдоль стены над кухонной мебелью. Можно собрать конструкцию любой траектории. Одним из вариантов прямоугольных являются плоские воздуховоды, которые занимают очень мало места и практически незаметны.

Возможны переходы с круглых изделий на прямоугольные и наоборот.

Воздуховод из гофры

Гофр изготавливается из разных материалов: алюминия, стали, пластика. Самый распространенный – гофр из алюминия. Этот металл лёгкий, выдерживает высокие температуры. Гофр должен устанавливаться в максимально растянутом состоянии. Тогда меньше будет сопротивление проходящему воздуху, ниже уровень шума. Правда, растянув, его уже нельзя сжать обратно. Он легко деформируется, поэтому нужна аккуратность при его монтаже.

Воздуховод из алюминия – гибкая конструкция, просто устанавливается, стоит дешевле. Монтаж осуществляется при помощи хомутов: к вытяжке присоединяется за фланец зонта, к вентиляционной трубе за решётку с обратным клапаном. Места соединений обрабатывают герметиком (силиконом) или укрепляют алюминиевым скотчем. Нельзя использовать суперклей.

Внешний вид не очень привлекательный, поэтому гофр часто маскируют. Сверху устанавливают специальные готовые короба из поливинилхлорида, алюминия, нержавеющей стали или дерева. Выбор зависит от интерьера кухни. Некоторые воздуховоды сразу продаются в комплекте с кожухами.
Делают конструкцию и из гипсокартона. Её шпаклюют, грунтуют и красят в нужный цвет. Одновременно устанавливают местное освещение. Встроенные воздуховоды проводят внутри кухонного шкафа. Если монтаж вытяжной системы проводится на этапе ремонта в кухне, можно скрыть его за натяжным потолком.

Недостатки такого воздуховода: выше уровень шума, в складках гофра задерживается копоть, грязь, масло. Алюминий характеризуется хорошей теплопроводностью, поэтому иногда в кухне может скапливаться конденсат.

Стальные воздуховоды гладкие, прочные, не деформируются и устойчивы к высоким температурам. Стоят недорого. Бывают оцинкованные варианты и воздуховоды из нержавейки. Из недостатков нужно отметить большой вес конструкции, что требует надёжной фиксации к стенам, для герметизации нужны специальные средства. При работе вытяжной системы создаётся много шума.

Расчёт диаметра воздуховода

Диаметр воздуховода должен совпадать с диаметром входа в вентиляционную шахту. Если площадь поперечного сечения воздуховода меньше, чем вентиляционного канала, снижается эффективность работы вытяжки.

Вентиляционные ходы в зданиях имеют диаметр 14 см, есть квадратные, размером 13 * 13 см или прямоугольные 10 * 15 см. Их пропускная способность около 300 – 400 кубометров в час. Нет смысла ставить более мощную вытяжку, может произойти эффект опрокидывания тяги.

При выборе гибких изделий рекомендуют делать не более 3 поворотов по ходу следования. Также нельзя ставить несколько поворотов подряд без участков для разгона воздуха. Общая длина воздуховода на вытяжку для кухни не должна превышать 3 м. В противном случае будет сильно увеличиваться сопротивление при прохождении воздуха, а эффективность работы всей системы снижаться.

В инструкции к вытяжке, как правило, указаны технические требования к воздуховоду, в том числе рекомендуемый диаметр. Большинство вытяжек имеют диаметр выхода 125 мм, реже – 100 мм. Нельзя делать диаметр воздуховода намного меньше, чем диаметр выходного патрубка на вытяжке. Это приведёт к значительной вибрации и шуму. Наиболее распространённые диаметры 125, 150, 160, 200 мм.

Для прямоугольных воздуховодов подходят такие параметры:

размеры 110 * 55 мм требуются для вытяжек с мощностью до 300 кубометров в час,
120 * 60 мм при мощности более 350 кубометров в час,
204 * 60 мм для аппаратов мощностью до 1000 кубометров в час.

Можно ли обойтись без воздуховода?

В качестве альтернативы можно устанавливать вытяжки, работающие по принципу рециркуляции. Обычно их мощность и эффективность ниже. Установка воздуховода для такой вытяжки не требуется.
Иногда организуют отведение воздуха на улицу. В стене делают отверстие после согласования с БТИ и ЖКХ. По СНиПам расстояние до ближайшего окна должно быть не менее 8 м. Как правило, это возможно только на верхних этажах.

Либо устанавливают наружный короб, по которому воздух поднимается до уровня крыши. Это нужно, чтобы отработанный воздух из кухни не поступал к соседям верхних этажей через окна. Такой вариант часто используют владельцы кафе и ресторанов, которые находятся на 1 этаже многоэтажного дома.

Итак, нужно грамотно подключать вытяжку к вентиляции, чтобы не нарушать воздухообмен в помещении. Это важно в первую очередь для здоровья. Во многих современных проектах домов сразу предусмотрены несколько каналов: один для вентиляции с естественным током, другой для подключения вытяжки. Разгонные шахты у них разделены. Если же дом уже построен, важно учесть все нюансы: объём помещения, частоту приготовления пищи, размеры и пропускную способность вентиляционных ходов. Только после этого приобретать вытяжку и воздуховоды к ней, заранее продумав, как эстетично их оформить.

Выбор воздуховода для вытяжки

После приобретения вытяжного устройства на кухню, его нужно установить к отверстию вентиляционного колодца, согласно санитарным нормам и соблюдением эстетики. Для выполнения этих задач должна быть установлена труба для вытяжки. Далее в статье рассмотрим все нюансы при выборе и монтаже воздуховода при подсоединении кухонной вытяжки.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

непроницаемость трубы;
наименьшие утечки воздуха;
скорость удаляемого воздуха с соответствием СНиП;
уровень шума не выше санитарных норм;
теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

их можно установить под всяким углом;
в случае необходимости они растягиваются до определенной длины или сжимаются.
имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

изделия квадратной формы легче спрятать над навесным потолком;
трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Установка воздуховода от вытяжки на кухне

После того, как вытяжка повешена на определенной высоте (70 или 80 см, в зависимости от плиты), приобретен нужный по диаметру воздуховод, нужно правильно его установить. Монтаж пластикового и гофрированного воздуховода на кухне вполне можно выполнить своими руками.

Рассмотрим пошагово весь алгоритм действий:

Шаг №1. Разметить путь установки трубы, и узнать расстояние всякого прямого участка. Иметь в виду прокладывание горизонтальных элементов над шкафами. Если принято решение проводить коммуникацию гофрированной трубой, то нужно узнать всю ее длину.

Шаг №2. Надеть воздуховод на патрубок вытяжного устройства, для этого предварительно ввести конец трубы через технологическое отверстие в корпусе вытяжки. Если проводится гофр, то труба стягивается хомутом.

Шаг №3. Подготовленные по определенной длине отрезки из пластиковых труб, соединить с помощью муфт и отводов.

Шаг №4. Вмонтировать в отверстие вентиляционного канала специальную решетку с патрубком, для чего их нужно предварительно приобрести в магазине.

Шаг №5. Подсоединить трубу к патрубку, проверить надежность соединенной сети, а также точность в горизонтальной и вертикальной плоскости. При горизонтали желательно соблюдать небольшой уклон в сторону вытяжки.

Шаг №6. Сделать завершающую сборку в случае, если трубы собраны без манжетов: разъединить элементы труб, промазать их концы силиконовым герметиком и вновь собрать.

Шаг №7. Части воздуховода, идущие горизонтально по стене, нужно зафиксировать специальными хомутами на расстоянии 1 м, а у гофра через 0,5 метра. Делается это для того, чтобы избежать провисания.

Шаг №8. Проверить тягу. Для этого поставить на плиту кастрюлю с водой с открытой крышкой, включить вытяжку. После закипания все испарения должны уходить вверх.

В том случае, когда на кухне смонтирована вытяжка с мощным вентилятором, и в ней не предусмотрен клапан, может возникнуть обратная тяга из вентиляционного колодца. Это относится к вытяжкам с производительностью более 650-750 м³ в час. Чтобы этого не происходило, нужно на горизонтальном участке в тройнике воздуховода перед вентиляционным колодцем установить обратный клапан. Если воздуховод устанавливается в частном доме, то такой прибор врезается снаружи.

В вентиляционной системе воздуховоды являются неотъемлемой частью, и за ними также нужен профилактический осмотр. В процессе эксплуатации у него может нарушиться герметизация или уменьшиться отверстие из-за налипших отложений. Поэтому нужно обязательно следить за техническим состоянием. И тогда на кухне не будет неприятностей из-за посторонних запахов, а значит, всегда будет комфортная атмосфера.

Можно ли подключить вытяжку на кухне к вентиляции и как это сделать

Перед тем как подключить вытяжку на кухне к вентиляции, нужно проконсультироваться с инженерами и выяснить пропускную способность трубопровода. Подсоединение можно проводить своими руками. В этом нет ничего сложного. В стояке прорезается отверстие, к нему крепится отводной патрубок. Стык герметизируется. Нужно учитывать, что в большинстве городских квартир такое решение запрещено законом. Дело в том, что общедомовой канал не рассчитан на дополнительные потоки. Без устройств принудительной подачи тяга будет слабой, особенно летом, когда перепад давлений внутри и снаружи здания невелик. Вращающиеся лопасти создадут мощную струю, перегружающую центральную систему. В результате отработанный воздух поступит в соседние квартиры. Подобная проблема возникает и в частных зданиях при недостаточном сечении воздуховода. Чтобы ее решить, нужно сделать выход на улицу через стеновой клапан либо использовать модели, отфильтровывающие загрязнения и возвращающие очищенный поток в помещение.

Все о подключении кухонной вытяжки к вентиляции

В каких случаях врез в общедомовой вентиляционный канал невозможен

Согласно действующим постановлениям запрещается проводить работы, после которых ухудшаются условия проживания.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

После несанкционированных действий отработанный газ распространяется на ближайшие этажи. Заметить это несложно. В жилище появляются посторонние запахи. Воздух становится сырым. На стенах образуются черные пятна плесени. В помещении находиться некомфортно, и, чтобы избавиться от духоты, приходится постоянно держать окна открытыми.

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
Нельзя выводить систему в стояк на нижних этажах.
Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

В частных зданиях, являющихся объектами ИЖС, действуют те же нормативы, что и в многоквартирных.

Выбор оборудования

Составные части вытяжки

Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Конструкция куполов

Они отличаются по форме и устройству.

Конус или пирамида — устанавливаются между шкафами или в просторной высокой нише.
Скрытая система — размещается в нижней части навесного шкафа. Панель управления вынесена на фасад. Пространство за ним занимает отвод. Верхнюю часть, где идет сужение, часто оборудуют полками.
Раздвижная — может подниматься и опускаться. Обычно ее прячут за фасадом.
Конструкция в форме перевернутой буквы «Т».
Потолочная модель в форме параллелепипеда — используется для кухонных островков.

Размер нижней части должен быть больше, чем у плиты, на несколько сантиметров. Рабочая высота составляет от 65 до 75 см. Для газовых плит берут высоту до 85 см.

Материал купола не влияет на его долговечность. Отличие заключается в простоте обслуживания. Ухаживать за алюминиевым корпусом легче, чем за другими. Грязь легко удаляется влажной губкой. В пластик она въедается глубже. Сталь легко пачкается. Чтобы протереть закаленное стекло, понадобится специальный чистящий состав.

Оборудование подбирают по производительности. Чем она выше, тем быстрее будет очищаться воздух. Модели с мощными электрическими двигателями потребляют большое количество энергии и занимает много места, поэтому лучше их не монтировать в маленьких помещениях.

Выбор подводки

Алюминиевая гофра — отличается гибкостью, позволяющей делать повороты в нужных местах. Ребристая поверхность задерживает поток и быстро копит отложения грязи. Чистить ее очень сложно. Металл хорошо резонирует и усиливает шум при работе.
Трубы ПВХ — они состоят из нескольких прямых и поворотных элементов, скрепленных с помощью клея и хомутов с винтовыми зажимами. Изделия с круглым сечением обладают более высокой проводимостью. Средний диаметр равен 12,5 см. Прямоугольные детали помогают сэкономить пространство. Стандартные размеры — 20,4х6 см.

Инструкция по выводу вытяжки на кухне в вентиляцию

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным. Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой.

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм 2 . Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.

Воздуховод для вытяжки

Воздуховод для вытяжки

Установить сегодня у себя на кухне проточную вытяжку достаточно просто. Но как действовать, если вентиляционное отверстие находится далеко от плиты? Всё просто. Нужно смонтировать воздуховод.

Воздуховод для проточной вытяжки – это главная артерия. Без его качественного монтажа невозможна полноценная работа воздухоочистителя. В этой статье рассмотрим, какие виды воздуховодов бывают, их особенности. А также некоторые моменты монтажа проточной системы.

Вентиляция и вытяжка с воздуховодом – это одно и то же?

Бытует мнение, что хорошая вытяжка может полностью заменить систему вентиляции и даже будет полезнее. Но это утверждение в корне неверно. По нормативам воздух в помещении должен постоянно обновляться, что обеспечивается за счёт централизованной системы вентиляции.

Устанавливая же в квартире проточную вытяжку, можно легко нарушить систему обеспечения постоянной замены воздуха. Для того чтобы не испортить уже сделанное в момент создания чего-то нового, при монтаже следует соблюдать некоторые правила. К примеру, монтируя трубу для оттока воздуха, обязательно устанавливают решётку с обратным клапаном. Иначе путь проникновения воздуха наружу будет отсечён.

Существуют две основные причины того, что воздуховод для вытяжки не способен заменить вентиляционную систему:

Проходное сечение данных конструкций, как правило, недостаточно велико. А часть полезной площади загораживается лопастями вентилятора. Это сокращает пропускную способность, заложенную архитекторами изначально.
Зонт вытяжки располагается достаточно низко (на уровне 1,5–1,7 м от пола). Это приводит к длительному застою того объёма воздуха, который находится выше точки его забора. То есть примерно треть пространства не вентилируется вовсе. Именно по этой причине необходимо устанавливать решётку с обратным клапаном, которая и обеспечит работу вентиляции в моменты, когда вытяжка находится в нерабочем состоянии.

Характеристики воздуховодов для вытяжек

Материал воздуховода

Воздуховоды обычно изготавливаются из стали, пластика или алюминия. Первый материал очень прочен, но более сложен при монтаже, последний – лёгок и подвижен. Пластик же сочетает в себе положительные свойства обоих металлических материалов. Плюсом к этому при необходимости достаточно легко получить герметичные швы путём склеивания пластиковых частей.

Геометрическая форма воздуховода

Существуют разные формы конструкций: круглые и прямоугольные. Что касается последних, на рынке представлена размерная линейка изделий с шагом в 50, начиная со стороны в 100 мм. Конструкцию легко завуалировать в кухонном пространстве, но от подобной системы не стоит ждать большой производительности.

Оптимальным вариантом считается круглая конструкция. Стандартные варианты диаметра, предлагаемые потребителю – 125, 150, а также 160 и 200 мм.

Нюансы установки воздуховода для вытяжки

Алюминиевые воздуховоды

Из алюминия производят гофрированные воздуховоды. Такие изделия легко согнуть под нужным углом, причём любым, а в случае необходимости растянуть на достаточно большое расстояние или, наоборот, сжать. Можно и узлом завязать, если будет нужно. Такие свойства гофры существенно облегчают монтаж всей конструкции.

Но некоторые специалисты утверждают, что у гофрированной трубы есть одна особенность. Чтобы производительность смонтированной системы была полной, гофру требуется максимально растянуть. А лишнюю часть трубы лучше отрезать, переклеив хомутики в нужное место с помощью холодной сварки. Иначе алюминиевые складки будут усиливать сопротивление проходящих сквозь неё воздушных масс.

Гофрированный воздуховод монтируется при помощи хомутов. Для лучшей производительности специалисты рекомендуют прокладывать его единым куском трубы. Если же потребовалось стыковать куски, места соединения дополнительно рекомендуется промазывать герметиком. Гофра прикрепляется к вентиляционной решётке с обратным клапаном с одной стороны и за хомут к фланцу зонта с другой.

Стальные и пластиковые воздуховоды

Из стали и пластика изготавливают воздуховоды круглой и прямоугольной формы. Преимуществом конструкций является то, что их можно легко незаметно разместить за навесными шкафами. Прямоугольные воздуховоды изготавливаются из секционных элементов, поэтому можно собрать конструкцию «на все случаи жизни». А инструкция подскажет, как правильно это сделать.

Общие требования для воздуховодов

При выборе воздуховода необходимо учитывать следующие особенности конструкции:

Диаметр трубы должен соответствовать диаметру вытяжки или быть больше. В противном случае при работе прибор будет сильно шуметь, нагрузка на него возрастёт, но при этом эффективность работы системы будет существенно снижена.
Обязательно нужно учесть, что каждый поворот снижает КПД электроприбора приблизительно на 10%. Поэтому в процессе монтажа воздуховода важно стараться, чтобы изгибов было как можно меньше, а в идеале не было совсем.
С максимальной эффективностью будет работать только воздуховод, длина которого не превышает трёх метров. В противном случае его эффективность снижается с каждым дополнительным метром примерно на 5–10%.
При монтаже устанавливаются плёнчатые или пластиковые клапаны. Это нужно для того, чтобы воздушный поток извне не проникал в систему вентиляции. Стоит знать, что пластиковый клапан устанавливают только вертикально, иначе появится дополнительный шум.

В стандартной вытяжке предусмотрено отверстие диаметром в 100–150 мм для монтажа круглого воздуховода. При установке иногда используют гофру в сочетании с прямоугольной трубой, применяя для соединения Г-образный переходник. Но стоит принять к сведению, что подобная схема совершенно невыгодна с энергетической точки зрения. Используя такой переход, мы остаёмся в проигрыше из-за изменения формы хода и его поперечного сечения. Также здесь мы дополнительно теряем на повороте в 90 градусов не меньше 10% тяги.

Мы выяснили, что воздуховоды бывают разными. И у каждого вида есть свои особенности. Главное, понять, какой подойдёт для конкретного помещения и учесть все моменты, чтобы в итоге смонтировать эффективную систему.

Автор статьи: Маркова Е.

Возможно, Вас заинтересует:

Метки страницы: Воздуховод для вытяжки

Вам понравилась эта статья? Поделитесь ею с друзьями!

Чем хороша вытяжка на кухню с воздуховодом и без: выбираем лучшую

Скажите, пожалуйста, кому из вас понравится постоянно присутствующий неприятный запах на вашей кухне? Кому из вас по душе наблюдать, как некогда сверкавшая чистотой кухонная мебель покрывается коричневым слоем копоти и жира?

Думаю, что такая картина знакома многим, но не приятна никому, как быть? Приобрести хорошую кухонную вытяжку, которая не только убережет вас от перечисленных выше проблем, но и сделает интересней дизайн вашей кухни, добавит в него необходимый уют.

Выбор вытяжек для кухни очень широк и разнообразен, есть разные виды и размеры. Чтобы выбор ваш был сделан правильно, нужно знать принципы работы этой очень важной и нужной бытовой техники, о чем мы сейчас и поговорим.

Если все вытяжки разделить по принципу их работы, то мы получим два основных вида этих устройств: вытяжки проточные, требующие воздуховода, и вытяжки рециркуляционные, работающие по принципу фильтрации загрязненного воздуха.

Вытяжка на кухню без воздуховода: преимущества и недостатки

В вытяжках второго вида (воздухоочистителях) нет воздуховода, в них установлен мощный мотор и двойная система фильтрации. Сначала мотор втягивает загрязненный воздух и избавляет его от мелких примесей гари, жира и копоти, затем, проходя через двойной фильтр, воздух проходит дальнейшую очистку и возвращается в ваше любимое кухонное пространство.

Вытяжка без воздуховода

Многие хозяйки и хозяева кухонь почему-то уверены, что такая система очистки воздуха не эффективна и считают вытяжки с воздуховодом более предпочтительными в своем кухонном хозяйстве, но это не так.

Воздух, прошедший через вентиляционную систему вашего дома, т.е. с помощью вытяжки проточного типа, удаляется прямо на улицу, откуда в вашу кухню потом поступает чистый воздух.

Но ни у кого не может быть гарантий, что сама система вентиляции в доме абсолютно исправна, что она не уменьшила эффективности работы из-за повышенных нагрузок. При использовании вами вытяжки без воздуховода такая проблема вас не коснется. Это, пожалуй, является самым главным преимуществом вытяжек второго типа.

Следующим, немаловажным достоинством рециркуляционной вытяжки стало то, что для ее работы не нужно монтировать дополнительные сооружения в виде труб, а также думать об их креплении и монтаже. Как говорится, купил, прикрепил и работает.

Вопреки сомнениям многих, фильтры данной вытяжки не только производят глубокую чистку воздуха, но и легко моются вручную или в посудомоечной машине. Одним из важных преимуществ вытяжки без воздуховода является ее достаточно низкая цена.

Получается, что вы экономите не только на товаре, но и на монтаже дополнительного оборудования. Те, кто уверяют нас в низком качестве работы таких вытяжек, не правы: они качественно очищают загрязненный воздух и не создают дополнительной нагрузки на вентиляционную систему вашего дома.

Но, как и у любого продукта, у вытяжек рециркуляционного вида есть и свои недостатки. Самый главный недостаток заключается в том, что угольные фильтры, используемые в данных устройствах, необходимо регулярно менять, с частотой приблизительно раз в три-шесть месяцев, в зависимости от интенсивности работы вашей газовой плиты.

Сменные фильтры для вытяжек

Еще один относительный недостаток заключается в том, что вытяжки такого вида не отличаются разнообразием дизайна, выглядят достаточно просто и скромно. По этой причине использование их в помещениях с авторским дизайном или на кухнях, имеющим какой-то особенный стиль, многим не представляется возможным.

Для того, чтобы не ошибиться в выборе вытяжки без воздуховода, учтите некоторые правила:

1. Чтобы правильно рассчитать нужную производительность вытяжки, надо величину площади вашей кухни умножить на величину ее высоты, а затем полученную цифру умножить на 12. Это и будет число, соответствующее производительности прибора.

2. Не покупайте вытяжку более высокой мощности, надеясь на ее большую эффективность в очистке воздуха. Чем больше прибор, тем больше шума будет производить его мотор. При покупке товара отдавайте предпочтение вытяжке, имеющей показатели малого шума.

Вытяжка для кухни с воздуховодом

Теперь пришла пора поговорит о вытяжках с воздуховодом, т.е. о проточных устройствах. Как уже говорилось выше, такие вытяжки работают по принципу полной замены воздуха. Сначала мощный мотор затягивает загрязненный воздух, а затем полностью выводит его через вентиляционную систему прямо на улицу.

Вытяжка с воздуховодом

Такие вытяжки имеют гораздо более высокую мощность, но и шума от них тоже гораздо больше.

В чем преимущества данных приборов ?

Во первых, в высоком коэффициенте полезного действия (до 100%).

Во-вторых, в высокой мощности и в отсутствии необходимости постоянной чистки и замены фильтров.

Если в вашем доме готовится много еды, то такая вытяжка вам очень подойдет, если дизайн вашей кухни соответствует вашим высоким запросам, вам тоже нужно обратить внимание на вытяжку с воздуховодом.

При всех достоинствах этого прибора у него тоже есть недостатки, которые нужно учитывать при покупке товара:

1. Необходимость установки системы воздухоотведения

2. Высокий уровень шума

3. Сложность в монтаже

4. Достаточно высокая цена

5. При работе такого вида вытяжки, когда чистый воздух будет поступать прямо с улицы, возможно повышение температуры воздушной массы на вашей кухне в летнее время и понижение ее в зимние дни.

Какие трубы для вытяжки на кухне лучше применить

Для того ,чтобы создать систему выведения воздуха, надо правильно подобрать для нее трубы, которые различаются по видам материала и по форме сечения.

Трубы для вытяжки

Трубы бывают:

— пластиковые
— металлические
— гофрированные

Пластиковые трубы имеют круглое или прямоугольное сечение. У труб с круглым сечением уровень эффективности выше, зато трубы с прямоугольным сечением легче вписываются в интерьер кухни, поскольку их можно разместить и над мебелью, и под потолком, где вам удобно.

Пластиковые трубы хорошо поглощают шум при работе вытяжки, а металлические, например, его даже усиливают. Пластиковые трубы не забиваются грязью, как гофрированные.

Но при этом основном своем недостатке гофрированные трубы имеют целый ряд неоспоримых достоинств: их можно растягивать на необходимую вам величину, они не требуют дополнительных соединяющих деталей, могут быть большого диаметра, и имеют меньшую цену.

Что касается диаметра любой трубы для вытяжки, он должен точно соответствовать диаметру выходного отверстия, ни больше, ни меньше. Примите к вашему сведению, что трубы устанавливаются только под тупым углом, любой изгиб до 90 градусов снизит эффективность функционирования вытяжки процентов на 10 и более. Смотрим видеообзор.
<noscript><img src='/800/600/https/cdn.leroymerlin.ro/image/2000/2000/54609/5d91de3614784_20190930015134.jpg' /></noscript> com/embed/f3eVafb7t_E?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»>

Кухонная вытяжка диаметр воздуховода. Какой воздуховод для кухни самый действенный

Какой воздуховод бы не был выбран для кухни, большую роль играет правильный монтаж. Собранный по инструкции воздуховод убережет квартиру от резких, неприятных запахов.

Воздуховод для вытяжки — помощник на кухне для современной хозяйки. Благодаря ему, при приготовлении пищи, гарь и жир не оседают на кухонных обоях, а вытягивается из помещения. Более того вытяжка с воздуховодом не позволяет едким запахам выйти за пределы кухни.

Принудительная вытяжка имеет много плюсов. Самый главный из них — качественная очистка воздуха. Радует также цена этого агрегата, ведь вытяжка без воздуховода более дорогая. Кроме того, изделия с воздуховодом имеют различную расцветку и форму, а значит подойдут для любой стилистики кухни.

Какой вид воздуховода для кухонной вытяжки лучше? Рассмотрим виды изделий и постараемся выявить самый эффективный и долговечный.

Виды и преимущества

Воздуховод для кухни может быть гофрированный или гладкий пластиковый. Гофрированные изделия — это полужесткие алюминиевые или пластиковые конструкции. Гладкие пластиковые воздуховоды применяются гораздо чаще.

По форме изделия могут быть:

прямоугольными;
круглыми.

Гофрированные модели имеют целый ряд преимуществ, среди которых:

доступная цена по сравнению с пластиковыми аналогами;
плавные изгибы и отсутствие дополнительных соединяющих элементов;
способность растягивания гофры на необходимое расстояние;
умение увеличивать диаметр гофры по отношению к диаметру вытяжки.

Пластиковые воздуховоды, предназначенные для кухонной вытяжки, также имеют свои положительные стороны. В частности:

шумоизоляция лучше, чем у металлических моделей;
более эффективное вытягивание воздуха, за счет низкого сопротивления;
меньше чем металлические аналоги, забивается жиром и грязью, все это попадает в специальный контейнер.

Не зависимо от того, на какой модели остановился покупатель, в любом случае воздуховоду необходима правильная установка. Опишем подробно все этапы монтажа трубы для вытяжки.

Подготовка к установке

Перед проведением монтажа, необходимо проверить все размеры. Диаметр воздуховода должен быть в точности, как диаметр отверстия в вытяжке. Если диаметр воздуховода будет меньше, то из-за сопротивления, сила втягивания будет слабой.

Кроме этого при установке нужно обратить внимание на углы изгиба воздуховода. Чтобы сопротивление не было высоким, каждый угол изгиба воздуховода не должен быть больше 90 градусов.

Чтобы избежать обратной тяги из вентиляционной шахты к кухонной утвари, необходимо установить обратный клапан. Переходим непосредственно к монтажу вентиляционной трубы .

Монтаж

Восстановление воздуховода на кухне нужно начинать с подбора инструментов. Для установки трубы может потребоваться:

ножовка и ножницы по металлу;
электролобзик;
линейка и карандаш;
болгарка и электродрель;
пистолеты: для монтажной пены и для силиконового герметика;
плоские кусачки и напильники;
наждачная бумага;
молоток;
шуруповерт;
строительный нож;
тиски.

Когда все инструменты собраны, можно приступать к работе. Начнем с выполнения отверстий под хлопушку.

Делаем отверстия

Хлопушку лучше всего подбирать из таких материалов, как жесть, алюминий или оцинковка. Удобнее всего хлопушку вмонтировать на полке, расположенной над варочной поверхностью. К полке хлопушка присоединяется монтажным клеем, а к вентиляционному отверстию прикрепляется с помощью монтажной пены.

Установка хлопушки должна быть совершена только после примерки и разметки на верхней доске полки отверстия, ее диаметр обязательно должен соответствовать диаметру нижнего отверстия хлопушки.

Работаем с мебелью

Полку необходимо освободить и снять с петель. В нижней части электролобзиком вырезаем отверстие. После этого вставляем воздуховод в отверстие. Далее приступаем к прокладке гофра.

Прокладывание вентиляционной трубы

Мебель укладывается на заднюю панель. В проделанное углубление засовывается гофр нужного размера. Далее вставляем гофр в верхнюю панель, а уголки верхнего углубления надрезаем ножницами на 15-20 мм и закручиваем в разные стороны. После этого приступаем к крепежу хлопушки.

Крепеж хлопушки

Полку с вставленным гофром прикрепляем на место. Части отогнутой фольги обмазываем силиконом и проделываем тоже самое, с деревянными углами. Приподняв короб вверх, вставляем его в вентиляционное отверстие. Потом опускаем его на панель полки, в соответствии с отмеченными точками.

Остатки силикона устраняем с помощью губки смоченной в столовом уксусе. Примерно через час после того, как силикон высох, струей монтажной пены задуваем зазоры, находящиеся меж краями. Затем переходим к завершающему этапу — непосредственно монтажу вытяжки.

Установка вытяжки

В окошко, сделанное в нижней панели полки, вставляем вытяжку. Далее прикрепляем шурупами вытяжку к мебели через монтажные углубления. Потом нахлестываем на патрубок вытяжки гофр и скрепляем его хомутом. Для этого лучше всего подойдет мягкая проволока. Герметизировать не нужно, поскольку для чистки вытяжки, ее будет сложнее разобрать.

Обязательно нужно обдумать электрическую проводку для вытяжки. Подключать вытяжку нужно только через заземленную розетку. Для этого лучше подойдет модель евростандарт.

Какой воздуховод бы не был выбран для кухни — гофрированный или пластиковый, большую роль играет правильный монтаж. Собранный по инструкции воздуховод, будет прекрасным помощником и убережет квартиру от проникновения резких и неприятных запахов.

Для нормальной жизнедеятельности в квартире необходим чистый воздух. Его должна обеспечивать естественная вентиляция, которая всегда планируется в жилых домах. Но при интенсивной готовке на кухне ее бывает недостаточно, поэтому в большинстве современных квартир устанавливаются кухонные вытяжки, помогающие справиться с обилием пара, жира и запахов. Если хозяин решает выбрать прибор циркуляционного типа, потребуется монтаж дополнительной вентиляционной трубы, подсоединяемой к вытяжке для кухни. Выясним, как можно сделать это своими руками.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Необходимо знать, что в городских квартирах установлена только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями – форточками.

Обратите внимание! Вентиляционная система эффективна, когда объемы приточного и уходящего воздуха равны. Поэтому во время работы мощной кухонной вытяжки придется открывать окно.

Приточная система

Притоком свежего воздуха можно управлять, используя простейшие приточные устройства: окна и форточки. После замены деревянных окон на герметичные пластиковые для этих целей может потребоваться . Когда производится замена окон, рационально будет установить также пластиковые двери на кухне и закрывать их при приготовлении пищи. Естественная вентиляция быстрее справится с очисткой воздуха в небольшом помещении.

Естественная вытяжка

Причиной слабого оттока воздуха может быть засорение вентиляционного канала. Владелец квартиры может , прилегающий к помещениям, и решетку. Основную шахту с отводами должны очищать работники жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что существенно повышает мощность потока. Подобные способы превращают естественную вентиляцию в принудительную. Ее можно использовать не всегда, а только при приготовлении пищи.

Кухонная вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи все-таки требуется монтаж дополнительного вытяжного устройства. Оно бывает двух типов:

, очищающая воздух и его возвращающая его в помещение;
циркуляционная (проточная), обеспечивающая вывод загрязненного воздуха через вентиляционный канал из квартиры.

В первом случае плоский прибор устанавливается над плитой и через него производится фильтрация воздуха. Вентиляционный канал в данном случае не нужен.

Розетку нельзя устанавливать слишком близко к плите, поэтому, возможно, придется заменить шнур вытяжки, так как у большинства приборов он очень короткий.

Главным отличием монтажа циркуляционной вытяжки, которая также навешивается на стену или встраивается в кухонную мебель, является необходимость устройства . Вентиляционное отверстие располагают близко к плите. Оптимальным вариантом является его размещение прямо над ней. Выходное отверстие прибора следует располагать как можно ближе к воздушному тракту.

Важно! Воздуховод должен быть как можно короче, чтобы не создавать дополнительного шума и сопротивления движению воздуха.

Выбор воздуховода

Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:

по материалу;
диаметру или размерам сторон короба;
форме сечения;
гибкости.

Пластиковый воздуховод

Большая часть вытяжных труб делается из пластика, который в любой из своих разновидностей (ПВХ, полиуретан, полипропилен) имеет свои преимущества:

Снижение шума.
Малое сопротивление воздушному потоку.
Легкие монтаж и обработка.
На гладкой поверхности не скапливаются загрязнения.

Воздуховоды делают круглыми и прямоугольными. Первые обладают меньшим сопротивлением воздуху, а вторые лучше подходят под интерьер кухни. Для каждого вида имеются переходники.

Особенно важно правильно подобрать нужный диаметр или размеры сторон короба и соединить воздуховод на входе и выходе. Плотное прилегание обеспечивается за счет применения герметика.

Алюминиевая гофра

Труба в виде алюминиевой гофры имеет небольшую длину. Во время монтажа она растягивается, что делает стенки гладкими и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность. Стандартный диаметр трубы может составлять 10, 12, 12.5, 15 см.

Из-за непривлекательного вида гофру и стараются скрыть в стенных шкафах или за натяжными потолками. Еще их маскируют за нижним уровнем гипсокартонной перегородки или прямоугольными коробами из пластика с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, что обеспечит зональное освещение плиты.

Конструкция

При продумывании конструкции вентиляционного канала для кухонной вытяжки важно учитывать несколько основополагающих моментов:

Диаметр воздуховода подбирается так, чтобы он был равен вентиляционному отверстию и был больше, чем у кухонной вытяжки.
Количество изгибов и длина трубы должны быть как можно меньше.
Каждый метр снижает тягу на 5–10 %, поэтому предельная длина составляет 3 м, чего для обычной кухни вполне достаточно.
Для вентиляции и вытяжки устанавливают обратный клапан, обеспечивающий их совместную работу и предотвращающий появление обратной тяги.

Монтаж воздуховода

Рассмотрим последовательность монтажа вентиляционного канала для вытяжки своими руками. Что нужно сделать:

согласно прилагаемой инструкции. Устройство легко монтируется своими руками в кухонный шкаф, под шкаф или на стену.
Проложить электропроводку скрытого типа и подключить розетку. Важно подобрать расстояние до плиты, которое не должно быть менее 60 см.
Подготовить воздуховод. Для него потребуется насадка, подбираемая по размерам воздуховода и вентиляционного отверстия. Сужать алюминиевую трубу и загибать под острым углом нельзя, поскольку можно ее повредить. Для поворотов пластикового воздуховода применяются переходники. Чтобы сделать монтаж вытяжки своими руками, целесообразно купить весь комплект целиком, тогда вам не придется подбирать к ней воздуховод подходящего диаметра.
Соединить воздуховод с патрубком вытяжки хомутом. Герметизировать соединение не нужно, поскольку оно разбирается для чистки.
Проложить трубу к вентиляционному окну. К стене она крепится с помощью хомутов и дюбелей. Вентиляционный канал собирается с применением силиконового герметика. Трубы, соединяемые между собой переходниками, должны иметь одинаковое сечение.

Избегайте делать монтаж воздуховодов неправильно

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

прямо над вытяжкой на стыковом сегменте;
два поворота в углу на втором стыковом сегменте;
изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
Главный недостаток: уничтожена система вентиляции.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени — отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
На чердаке каналы объединяются коробами, выходят сообща наружу.
Воздух выбрасывается на чердак, откуда поступает на улицу.

Простого пути решения проблема лишена:

Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
Снижение площади сечения тракта вентиляции.

Дополнительные правила

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество — в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

как установить своими руками, инструкция, фото и видео-уроки

Любая современная кухня оборудована вытяжкой. Это не просто дань моде, скорее это вопрос гигиены и экологии.

Вытяжка не только удаляет запахи, но и защищает мебель от налета жира и копоти.

Во-первых, не каждая хозяйка захочет дышать продуктами горения газа и жира на сковороде.
Во-вторых, эти продукты вместе с испарениями будут оседать на кухонной мебели, окнах и стенах, что потребует постоянной уборки и приведет к преждевременному износу.

Поэтому вытяжка — необходимый атрибут. Но возникает вопрос: как выбрать и правильно установить воздуховод для кухонной вытяжки? Давайте разберемся по порядку.

Разновидности кухонных вытяжек

По принципу работы

Типы вытяжек по принципу движения воздуха

Все вытяжки можно разделить на два основных типа:

Циркуляционные или фильтрующие. Это вытяжки, работающие по принципу рециркуляции воздуха. Втягиваемый объем газа фильтруется различными (угольными, жиропоглощающими) фильтрами и возвращается в помещение.
Эвакуационные или втягивающие. Такие устройства вытягивают воздух за пределы кухни в полном объеме. Обычно они соединены специальным воздуховодом с вентиляционным отверстием, которое ведет в вентиляционный канал здания. Также возможен вариант, при котором делают отдельное отверстие во внешней стене квартиры и выводят воздуховод непосредственно на улицу.

Циркуляционные вытяжки менее производительны. Кроме того, они требуют своевременной замены фильтров. Если фильтры не менять, это может привести не только к снижению эффективности работы аппарата, но и к его поломке.

Так как при забитом фильтре многократно возрастает нагрузка на двигатель вентилятора, что, в конечном счете, может стать причиной перегорания его обмотки или другим видам неисправностей. Режим замены фильтра должна указывать инструкция к вытяжке.

Вытяжка с фильтром подойдет для подогрева пищи или нечастой готовки.

Фильтрующие вытяжки целесообразны на тех кухнях, где не производится ежедневное приготовление пищи, особенно жареных блюд, супов или мясных закусок, а еда только разогревается или варится из полуфабрикатов.

Поэтому далее мы будем рассматривать вытяжки, выводящие воздух за пределы кухни.

Принцип работы эвакуационной вытяжки.

Вытяжки эвакуационного типа более эффективны. Но и здесь есть ряд трудностей:

Воздуховоды для вытяжки на кухне должны соответствовать мощности устройства, причем это касается, не только той части, которая установлена в квартире, но и всего вентиляционного канала;
При работе мощной эвакуационной вытяжки необходима соответствующая вентиляция, обеспечивающая приток свежего воздуха, эквивалентный объему эвакуированного с кухни газа;
Вентиляционные каналы в домах советской застройки не соответствуют стандартам, под которые создаются современные кухонные вытяжки;
Если мощная вытяжка будет эвакуировать из вашей квартиры заявленные производителем 600 – 1000 м³/час, то при закрытых окнах и дверях этот объем будет компенсирован работающими в режиме обратной тяги вентиляциями санузлов и ванных комнат, наполняя квартиру не самыми благородными запахами;
Для пробивки во внешней стене дома дополнительного вентиляционного отверстия может потребоваться разрешение соответствующих органов, ответственных за надлежащее содержание здания.

Важно! Большинство перечисленных трудностей актуальны для ресторанных кухонь или столовых общепита. Вы, наверное, встречали металлические трубы-воздуховоды большого диаметра, выходящие из стен или окон таких кухонь.
Для обычной кухни, обслуживающей потребности средней семьи, достаточно маломощной вытяжки, вентиляционного канала советского образца для которой должно хватить.

Читайте также статью “Кухонные вытяжки – виды, принцип работы и обслуживание”.

По способу монтажа

Вытяжку можно встраивать в кухонный гарнитур.

По месту и способу установки вытяжки для кухни делятся на несколько типов:

Встраиваемые. Это устройства, интегрированные в кухонную мебель так, что сама вытяжка не видна, а только снизу можно увидеть ее радиатор, а с боку видна панель управления и иногда часть раструба (см.также статью Встроенная вытяжка для кухни – шаг к совершенству).
Настольные. Представляют собой горизонтально расположенный раструб продолговатой формы, который является частью специального технологичного кухонного оборудования. Применяется, в основном, на профессиональных кухнях.
Потолочные или островные (см.также статью Островные вытяжки для кухни – эстетическое решение проблемы ). Чаще всего это один или несколько воздухозаборников, вмонтированных в потолок. Также может иметь купольную форму, а раструб уходит в потолок, где проложен воздуховод. Требует наличия подвесного фальш-потолка с системой воздухоотвода.
Каминные или купольные (см.также статью Купольная кухонная вытяжка – модная и функциональная). Это отдельное устройство, которое подбирается с учетом кухонного интерьера и мебели. Также может встраиваться в кухонную мебель.

Совет! Для городской квартиры или небольшого частного дома при средних доходах владельцев предпочтительный вариант — это вытяжка каминного типа, которую можно встроить в кухонную мебель. Именно эти модели обладают оптимальным соотношением цена/качество.

Встроенная в шкаф купольная вытяжка.

Монтаж вытяжки

Установка вытяжки не требует особых навыков и может быть произведена своими руками.

Для установки вытяжки эвакуационного типа ее выходное отверстие необходимо соединить с отверстием вентиляционного канала или выводом на улицу. Для этого используют воздуховоды.

Читайте также статью “Как установить вытяжку на кухне – мастер-класс для вас”.

Выбор воздуховода

Различают два основных типа воздуховодов:

Пластиковый воздуховод для вытяжки на кухне выглядит неприметно и эстетично.

Пластиковые воздуховоды для кухонной вытяжки, состоящие из синтетических материалов. Основой этих материалов выступают высокомолекулярные соединения, чаще всего — полиэтилен, ПВХ, стеклопластик, полиуретан, силикон, полипропилен и металлопластик. Для кухни материалом выбора является ПВХ, так как он не только прочный, износоустойчивый и легкий, но отлично спаивается и склеивается, не боится воздействия кислот и щелочей, перепадов температур, ультрафиолетового излучения и времени. Но главная особенность ПВХ — это его гигиеничность: из этого материала производят даже контейнеры для хранения органов и крови.
Гофрированная алюминиевая труба. Этот вариант имеет один очевидный недостаток: неэстетичный внешний вид. Согласитесь, не каждый захочет видеть на своей кухне этот «заводской» элемент. Поэтому часто приходится продумывать способы, как его скрыть. Зато гофр можно легко резать простыми ножницами, формовать его в квадрат или прямоугольник с помощью пальцев для сопряжения с соответствующими по форме выводами или отверстиями. Но главное преимущество гофра — он никогда не резонирует и не издает гул или звон, что часто происходит с жесткими коробами, причем совершенно неожиданно.

К сведению! Пластиковые воздуховоды из ПВХ делают также и гибкими, как гофра, поэтому вопрос резонанса и гула можно решить, выбрав гибкий ПВХ-воздуховод.

При планировании пути прокладки воздуховода следует помнить, что каждый изгиб снижает его пропускную способность на 10%, а минимальный угол изгиба не должен быть ниже 90°.

Также нежелательны резкие перепады диаметра трубы, лучше делать постепенные переходы.

Идеальный вариант — когда диаметр выходного отверстия вытяжки совпадает с диаметром вентиляционного окна, а диаметр воздуховода подобран под это значение.

Алюминиевая гофра выглядит не совсем приглядно, поэтому лучше заранее продумать способ ее маскировки.

Проблема с вентиляцией

Установка любого устройства, принудительно перекачивающего воздух, нарушает естественную вентиляцию помещения.

Вытяжка также не исключение. Обычно предлагают два пути решения этой проблемы:

Пробить дополнительное отверстие в вентиляционный канал. Сразу можно отметить, что это не является решением проблемы просто потому, что дополнительное окно не увеличивает площадь сечения вентиляционного канала и не добавляет к его пропускной способности дополнительных возможностей. Также при сильной тяге с нижних этажей или ветре ваш кухонный чад может вернуться к вам или вашим соседям.
Пробить вентиляционное окно во внешней стене и вывести воздуховод на улицу. Это, безусловно, более рациональное решение, но при одном условии: если вы сможете получить на это разрешение в ЖЭУ. Можно, конечно, понадеяться на безалаберность наших коммунальщиков и пробить отверстие на свой страх и риск, но это уже решать вам. Также не помешает дополнительное окно на втягивание воздуха взамен эвакуированного.

Вывод воздуховода в вентиляционный канал.

В случае если вывести воздуховод ну улицу не получается, можно использовать клапан-хлопушку.

Схема устройства короба с хлопушкой.

Как видно на схеме, короб имеет два входных отверстия. При закрытой заслонке (она отмечена красным цветом) воздух из кухни беспрепятственно выводится через окно, осуществляя естественную вентиляцию.

При возникновении давления со стороны вытяжки (при включенном вентиляторе) заслонка переходит в другое положение, закрывая первое отверстие и обеспечивая принудительную вентиляцию с помощью двигателя вытяжки.

При такой схеме не происходит обратной тяги к вам в кухню, а при выключенной вытяжке не нарушается естественная вентиляция.

Заслонка регулируется слабой пружиной (на схеме она обозначена ломаной линией темно-серого цвета), диаметр проволоки для которой рекомендован в пределах 0.2 – 0.3 мм, длина пружины — 12 – 15 см, ее диаметр — 4 – 5 мм.

Для заслонки лучше всего подойдет тонкий (0.5 мм) алюминий или жесткий и тонкий негорючий пластик. Главное условие — малый удельный вес материала.

Совет! Если вам предложат сделать управляемую с помощью электромагнита заслонку, которая будет срабатывать при включении двигателя вентилятора, имейте в виду — это ничем не лучше, и смысла особого не имеет.
Заслонка с пружиной регулируется сама: при усилении естественного оттока воздуха во время работы вытяжки поднятая до упора заслонка опустится до некоторого промежуточного положения, и в воздуховод поступит ровно столько воздуха, сколько он способен пропустить.

Инструмент

Понадобится обычный набор инструмента.

Для работ по монтажу вам может понадобиться такой набор инструмента:

Электролобзик;
Ножовка по металлу;
Болгарка;
Пистолет для монтажной пены;
Пистолет для силиконового герметика;
Плоскогубцы;
Набор напильников;
Наждачная бумага;
Тиски;
Рулетка;
Линейка;
Карандаш или маркер;
Электродрель;
Шуруповерт;
Молоток;
Строительный нож;
Ножницы по металлу.

Изготовление отверстий под хлопушку

Лучший материал для хлопушки — это тонкостенный алюминий, жесть или оцинковка. Для удобства хлопушку лучше расположить на шкафу, который находится над плитой.

Впоследствии к шкафу хлопушка будет приклеена монтажным клеем или силиконом, а в вентиляционное окно посажена на монтажной пене. Это исключит возникновение резонанса.

Первым делом мы примеряем хлопушку, размечая на верхней доске шкафа отверстие в соответствии с нижним окном хлопушки.

Для этого можно убрать на время заслонку и очертить отверстие карандашом прямо изнутри хлопушки. Затем очерчиваем и бока короба хлопушки для последующего монтажа.

Работа со шкафом

Схема расположения вытяжки и воздуховода.

Шкаф придется освободить и снять со стены.

Далее в нижней доске шкафа вырезаем электролобзиком отверстие под вытяжку.

Для этого очерчиваем по размеру нижнего обрамления вытяжки прямоугольник, внутри контура которого сверлим отверстие в 1 см так, чтобы можно было вставить пилу лобзика.
Далее аккуратно вырезаем нужное нам отверстие.
После этого вынимаем полки и тем же методом вырезаем в них отверстия круглой формы под воздуховод. Стараемся работать не спеша, аккуратно и точно. При этом надо понимать, что микронной точности не требуется, мы создаем не истребитель.
Теперь переходим к верхней доске, где мы уже очертили окно под хлопушку. Вырезаем отверстие с припуском в каждую сторону по 3 мм. Делаем все максимально аккуратно и точно, чтобы не разориться потом на силиконе.

Прокладка гофра

Шкаф укладываем на заднюю панель и в отверстия вставляем гофр нужной длины. Верхний конец формуем пальцами рук в прямоугольник или квадрат под отверстие в верхней доске шкафа.

Просовываем гофр в верхнюю доску, а углы его верхнего отверстия надрезаем ножницами на 1.5 – 2 см и загибаем в стороны.

Монтаж хлопушки

Шкаф с гофром вешаем на место. Полоски фольги гофра, которые мы отогнули, смазываем силиконом, нанося неразрывные «колбаски». Также наносим силикон и на дерево в углах.

Вставляем короб с хлопушкой в вентиляционное окно, наклонив его вверх. Затем опускаем его на доску шкафа точно между метками, которые мы нанесли, очертив бока короба.

Лишний силикон, появившийся по бокам, можно убрать смоченной в уксусе тряпкой.

Через 40 – 60 минут (когда высохнет силикон) зазор между краями хлопушки и краем окна для вентиляции задуваем монтажной пеной, используя пистолет.

Монтаж вытяжки

В вырез, который мы проделали в нижней доске шкафа, вставляем вытяжку.
Гофр просто отжимается патрубком вверх, одевать его пока не надо.
Крепим вытяжку шурупами к шкафу сквозь монтажные отверстия.
Теперь надеваем гофр на патрубок вытяжки и фиксируем с помощью хомута. Можно обойтись и мягкой проволокой, главное — не герметизировать это соединение, т.к. его придется разбирать для чистки.

Совет! Заранее продумайте электропроводку для вытяжки. Если подключение через розетку, обратите внимание на заземление. В евроразводке оно учтено, в старой советской — нет. Можно вывести провод с корпуса вытяжки и соединить с глухозаземленным элементом, например, с трубой, из которой выходят провода. Не заземляйтесь через водопровод или газовые трубы!

Заключение

Мы рассказали, как можно установить встроенную вытяжку в шкаф.

Существует масса других способов установки, с которыми можно ознакомиться на видео, размещенном у нас, или просмотреть пошаговые инструкции с фото, которые помогут разобраться в тонкостях и избежать типичных ошибок.

Циркуляционные вытяжки для кухни без воздуховода – смотрите здесь.

Галерея

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
Отличная статья 0
Статьи по теме
Все материалы по теме
Вентиляция на кухне своими руками

Для того, чтобы правильно работала вытяжка, необходимо определиться с требуемым сечением воздуховода. Если выбрать меньший размер, то вентилятор будет работать с большей нагрузкой, большим шумом, что со временем может привести к его выходу из строя.
Подбор производительности
По действующим нормам СНиП 2.08.01-89 производительность вытяжки на кухне должна быть не менее 60 м³(для электрических плит) и не менее 90 м³(для газовых плит). Кратность воздухообмена, то есть сколько раз количество воздуха должно смениться за один час, в помещении кухни должно быть не менее 8 (т.е. за один час воздух должен смениться 8 раз).
При расчете выбирается большее значение. Также следует добавлять 30 % к выбранной мощности для учета потерь давления (потери на фильтре, на длине воздуховодов, на поворотах, отводах).
Например, у вас газовая плита и объем кухни 27 м³. Подбор по нормам — 90 м³/ч, расчет по кратности 216 м³/ч. Выбираем большее значение, добавляем 30 % и получаем требуемую производительность кухонной вытяжки 280 м³/ч.
Выбираем воздуховоды
Сечение воздуховода подбираются по скорости движения воздуха в нем. Такой воздуховод в кухне считается магистральным и скорость воздуха в нем должна быть в диапазоне 4,5-6 м/с. Более высокая скорость увеличивает аэродинамическое сопротивление, снижает производительность.
Если есть такая возможность, рекомендуем при расчете выбирать минимальную скорость 4,5-5 м/с. Меньшая скорость обеспечит меньшие потери и увеличит производительность.
Зная допустимую скорость и производительность по таблице выбираем сечение канала.
Таблица для подбора круглого канала
Диаметр, мм Расход воздуха при скорости воздуха, м³/ч
2 м/с 3 м/с 4 м/с 5 м/с 6 м/с
Ø 100 мм 52 78 104 130 156
Ø 125 мм 90 135 180 225 270
Ø 150 мм 124 191 254 318 382
Ø 200 мм 227 340 454 567 680
Ø 250 мм 360 540 720 900 1080
Ø 315 мм 567 850 1134 1417 1701
Таблица для подбора прямоугольного воздуховода
Сечение воздуховода, мм Расход воздуха при скорости воздуха, м³/ч
2 м/с 3 м/с 4 м/с 5 м/с 6 м/с
55х110 43 65 87 109 130
60х120 52 78 104 130 155
60х204 88 132 176 220 265
90х220 142 214 285 356 428

Например, вы выбрали требуемый расход воздуха 280 м³/ч и хотите рассчитать, какое сечение круглого воздуховода необходимо для корневого или магистрального воздуховода, который будет идти от вытяжной системы вентиляции в помещения до первого ответвления.
По таблице подходит воздуховод диаметром 150 мм или прямоугольный сечением 60х204 мм.
50 самых популярных вытяжек и вентиляционных отверстий на 2021 год
Вытяжки и вентиляционные отверстия необходимы на любой кухне для рассеивания запахов приготовления пищи, горячего воздуха и газов от плиты. Но помимо своего функционального назначения, вентиляционные устройства могут быть стильным способом дополнить внешний вид вашей кухни — от эффектных вытяжек из меди и нержавеющей стали до простых микроволновых печей с вентиляционными отверстиями. Какой бы вид вытяжки вы ни выбрали, примите во внимание следующие рекомендации:
Какую вытяжку выбрать: вытяжку с воздуховодом или без воздуховода?

Первое, что вам следует определить при покупке вытяжки для кухни, — это то, хотите ли вы, чтобы она использовалась для наружной вентиляции или нет.Вытяжка с вытяжкой перенаправляет воздух через систему труб наружу, а вытяжка без воздуховодов или с рециркуляцией просто фильтрует воздух и выпускает его обратно на кухню. Хотя вытяжное отверстие в верхней части плиты более эффективно избавляет от горячего воздуха и запаха готовки, его также сложнее установить, чем модель без воздуховода. Профессиональная установка вытяжки может значительно упростить процесс, но если вы решите установить вытяжку печи самостоятельно, помните, что никогда не направляйте трубопровод на чердак или в подвал.
Какой вытяжной колпак мне выбрать?

Вытяжки бывают разных стилей в зависимости от того, где они установлены, и от того, канальные они или бесканальные. Подумайте об устройстве вашей кухни и о том, какой тип лучше всего подходит для ваших кулинарных нужд.
Вытяжка под шкафом — если у вас есть шкаф над плитой, то вариант под шкафом может быть лучшим вариантом для вашей кухни. Эти вентиляционные отверстия устанавливаются на нижней стороне шкафа и могут быть канальными или бесканальными.
Island Range Hood — Эта система вентиляции предназначена для кухонь с плитой на вершине острова. Вентиляционные отверстия на вытяжке свешиваются над отдельно стоящей варочной панелью и рассеивают воздух через воздуховоды в потолке.
Вставка вытяжки — если вы хотите скрыть вытяжку и у вас есть шкафы над плитой, вставка может быть отличным вариантом. Этот тип встроен в шкаф и спрятан за дверцами шкафа, с открытыми только нижними вентиляционными отверстиями под шкафом. Вставки в капюшон могут быть или не иметь воздуховода.
Микроволновая печь с вентиляционным отверстием — хотя это и не настоящая кухонная вытяжка, вы также можете стратегически разместить микроволновую печь над плитой, убедившись, что у вас есть модель с вентиляционным отверстием. Микроволны дальнего действия с вентиляционными отверстиями не так эффективно рассеивают запахи и тепло, но они являются хорошим вариантом для многозадачности. Они могут быть канальными или бесканальными.
Настенная вытяжка — также называемая вытяжкой для дымохода, у этого типа есть дымоход, который выпускает воздух вверх и наружу для отличной вентиляции. Однако шкафы для настенного монтажа занимают больше места, чем другие модели, и не могут быть установлены там, где есть шкафы.Этот тип также можно установить над островной плитой.
Вытяжка с нисходящим потоком — Если вы хотите минимизировать внешний вид кухонных вентиляционных отверстий, то вытяжка с нисходящим потоком представляет собой особенно сдержанный стиль. Эта система вентиляции выдвигается из плиты при необходимости и может быть спрятана, когда вы не готовите. Он работает, перемещая пары через воздуховоды, идущие под полом.
Насколько мощной должна быть моя вытяжка?

Некоторые кухонные вытяжки намного более мощные, чем другие, поэтому подумайте о том, как часто вы готовите, какие виды готовки вы делаете и какая плита у вас есть, когда выбираете подходящий прибор для своей кухни.Одним из наиболее важных показателей мощности вытяжки на кухне является CFM, или количество перемещаемого воздуха в кубических футах в минуту. Для большинства бытовых печей будет достаточно CFM между 300 и 800, но вы можете рассчитать, сколько энергии вам понадобится, разделив BTU или британские тепловые единицы вашей печи на 100. В целом, газовые плиты потребуют более тяжелых условий эксплуатации. вытяжка, чем будет электрическая плита.
Конечно, весь воздух, циркулирующий через кухонные вентиляционные отверстия, может создавать много шума.Вы можете сравнить уровни шума, посмотрев на количество звуков в вентиляционной системе. Просто имейте в виду, что чем мощнее вытяжной вентилятор на кухне, тем он будет громче. Размер также важен: для оптимальной циркуляции воздуха вытяжка должна быть не меньше длины вашей плиты, и еще лучше, если она будет висеть примерно на три дюйма длиннее с каждой стороны. Найдите на Houzz широкий выбор вытяжек, духовок и кухонных вытяжек.
Найдите, где можно купить вытяжки и вентиляционные отверстия, и вдохновитесь нашими тщательно продуманными идеями для вытяжек и вентиляционных отверстий, чтобы найти идеальный предмет для каждой комнаты в вашем доме.С таким широким выбором вытяжек и вентиляционных отверстий от таких брендов, как ZLINE Kitchen And Bath, Broan NuTone LLC и La Bastille, вы обязательно найдете то, что вам понравится. Делайте покупки в ассортименте вытяжек и вентиляционных отверстий, таких как 30-дюймовые 2-скоростные 4-ходовые трансформируемые вытяжки под шкафом или вытяжки под шкафом Broan-NuTone 424204 ADA, одновременно открывая для себя новые товары и дизайн для дома. купите Range Hoods & Vents онлайн или почерпните вдохновение для своего дома — на Houzz вы найдете именно то, что ищете.
Вытяжки: очистка воздуха на кухне
Вытяжки украшают кухню, но их функция недооценивается. В тесном доме высокопроизводительная вытяжка имеет решающее значение для качества воздуха в помещении. Почему потребители не заводят их?
ВЫТЯЖКИ ДЛЯ КУХНИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ И КИТАЙСКИЕ СВЕТИЛЬНИКИ, — это модные заявления, дополняющие внешний вид хорошо продуманной варочной панели или плиты. Как ни странно, многие люди редко включают вытяжки и используют их по назначению — для вывода дыма, пара и запахов из дома.
В вытяжках серии Vent-A-Hood используются центробежные нагнетатели, которые устраняют проблему засорения фильтров.
Есть причины. Вентиляторы вытяжки шумят или кажутся шумными. Некоторые люди не думают, что их нужно включать — просто чтобы вскипятить воду или, возможно, поджарить яйцо. Когда они действительно нажимают выключатель, это часто происходит только после того, как кухню окутывает дымка. Затем они выключают агрегат, как только готовка закончится.
Такое поведение усугубляет растущую проблему.Дома сегодня теснее, чем когда-либо, с меньшим количеством воздухообменов в час. Добавьте сюда популярность газовых плит, которые выделяют диоксид азота и летучие органические соединения в качестве компонентов сгорания, и все готово к ухудшению качества воздуха в помещении.
Насколько плохо? Исследование, проведенное в прошлом году в Англии Университетом Шеффилда, показало, что уровни NO2 на городской кухне с газовой плитой в три раза выше, чем измерения, сделанные на улице. Концентрации переносимых по воздуху частиц также были выше безопасных уровней, установленных правительством для качества наружного воздуха.
Это исследование дополняет результаты исследования, проведенного Broan-NuTone LLC, ведущим производителем товаров для домашней вентиляции в Северной Америке. Примерно половина опрошенных потребителей заявили, что их беспокоит загрязнение воздуха в помещениях, но менее 20 процентов думали, что у них есть проблемы в собственном доме.
«Потребители в целом не знают, насколько низкое качество воздуха у них и насколько приготовление пищи усугубляет проблему», — говорит Брайан Велнитц, менеджер по маркетингу вентиляции для кухни в Broan.
По словам Джона Роуза, менеджера технических программ Института домашней вентиляции, в некоторых случаях люди признают, что у них проблемы с качеством воздуха в помещении, но ошибочно полагают, что их решает воздушный фильтр.
«Мы знаем из опросов, что они обеспокоены качеством воздуха в помещении, но не знаем всех возможных вариантов», — говорит Роуз.
Уменьшение громкости
Однако в последние годы производители вытяжек начали устранять это несоответствие.Один из способов — спроектировать двигатели, которые работают тихо, особенно на более низких скоростях вращения вентиляторов, чтобы заглушить отговорку о слишком большом количестве шума.
Например, островная вытяжка
Zephyr Napoli оснащена фирменной технологией шумоподавления DCBL с двигателем, который использует постоянный ток, а не переменный. По словам Зефира, он снижает уровень шума вытяжки на 77 процентов.
Еще один способ снижения шума, наиболее популярный для больших вытяжек коммерческого типа, заключается в размещении вентилятора внутри воздуховода в другом месте дома, вдали от кухни.В любом случае покупатели должны искать низкий рейтинг звука, который является мерой громкости. Для сравнения, современный холодильник при работе издает один-два звука. Уровни звука для вытяжек различаются в зависимости от скорости вентилятора, но обычно от двух до пяти звуков.
Конечно, решающим фактором является скорость вращения вентилятора. Производительность вентилятора, измеряемая в кубических футах в минуту, должна соответствовать теплу, выделяемому плитой или варочной панелью на максимальных настройках. Как правило, рассчитывайте один кубический фут в минуту на 100 BTU.И помните, что производительность вытяжки будет во многом зависеть от воздуховода, в зависимости от длины, ширины и количества изгибов.
Производители также разработали технологию, которая вводит определенное количество свежего воздуха, чтобы уравновесить поток выхлопных газов при каждом включении вытяжки. Это предпочтительнее, чем всасывание холодного наружного воздуха через отверстия и трещины в оболочке здания, которые могут создать условия для роста плесени.
Критический подпиточный воздух
Достаточно ли у вас воздуха для подпитки?
Отрицательное давление создается в доме, когда вытяжка вытягивает воздух из кухни, и эта ситуация усугубляется в тесном доме.Решение состоит в том, чтобы заменить воздух свежим воздухом из контролируемого источника. Заслонки подпиточного воздуха рассчитаны на то, чтобы уравновесить давление воздуха в доме, и имеют проводку для автоматического срабатывания при включении вытяжки.
Во многих случаях заслонка может быть установлена на уровне дымохода домашней печи. Размер воздуховода будет влиять на поток выхлопных газов и количество необходимых заслонок. Шестидюймовая круглая заслонка подпиточного воздуха, например, может выдерживать до 600 кубических футов в минуту. Диаметр 8 дюймов подходит для пропускной способности до 1000 кубических футов в минуту.
Здесь вы можете найти образцы документации по установке.
Проверь это. Проверка двери с вентилятором может быстро определить, потребует ли установка вытяжки контролируемого притока свежего воздуха в доме.
Но правильно подобрать воздух для подпитки бывает непросто. Климат, утечка воздуха из здания и мощность вытяжки — три очевидных фактора, которые необходимо учитывать подрядчикам. Затем им необходимо рассчитать потери в системе воздуховодов и разгерметизацию ограждающей конструкции здания при расчете проектного расхода для вытяжки вытяжки.
Позволяет определить количество и размер заслонок подпиточного воздуха. Заслонки, которые обычно имеют диаметр от шести до 10 дюймов, могут быть установлены в наружных стенах или, в некоторых случаях, установлены в камере вытяжного воздуха в домашней печи или в каналах кондиционирования воздуха.
Broan только что представил онлайн-инструмент, чтобы помочь подрядчикам выбрать правильный раствор подпиточного воздуха для своих проектов. Веб-инструмент отражает тот факт, что с 2009 года строительные нормы и правила, такие как Международные строительные нормы и правила, включали необходимость во взаимосвязанном (автоматически активируемом) подпиточном воздухе для вытяжек, которые способны расходовать более 400 кубических футов в минуту.Ожидается, что в ближайшие годы эти стандарты будут приняты в большинстве государственных и местных кодексов.
«Если вы используете вытяжку на 600 кубических футов в минуту и ваш дом действительно небольшой, вам будет больше нуждаться в подпиточном воздухе», — говорит Велнитц. «Вы быстрее разгерметизируете дом».
Учет подпиточного воздуха также может предотвратить потенциальную опасность, связанную с вытяжными вентиляторами — обратная тяга. Это когда отрицательное давление, создаваемое вентилятором, втягивает газы сгорания из печи или газового водонагревателя в плотно построенный дом.
Оказывается, что обратное рисование становится менее важной проблемой, отмечает Роуз. Это потому, что большинство высокоэффективных приборов в современных новых домах используют прямую вентиляцию или какую-либо другую систему герметичного сгорания и не забирают подпиточный воздух изнутри.
Модернизация вытяжки
Но рынок новых вытяжек в существующих домах остается огромным: примерно четверть жилищного фонда страны составляет 40 лет и старше. На многих старых кухнях никогда не было вытяжки или какой-либо вентиляции.
Если подрядчику повезет, полигон находится на внешней стене. Если над плитой нет шкафов, удачным решением станет настенный дымоход. Другая идея — построить потолок, чтобы скрыть канал, ведущий к внешней стене.
«Самые легкие — в домах на ранчо, где можно подняться прямо на чердак, чтобы получить крышу», — говорит Велнитц.
Внутренняя стена двухэтажного дома, использование потолка, открытие потолка или выход в подвал и на улицу — это варианты, которые потребуют некоторой «переделки», — говорит Веллниц.
Большинство производителей вытяжек также предлагают возможность рециркуляции отработанного воздуха через фильтр. Это плохой выбор, который мало способствует улучшению качества воздуха, но в некоторых квартирах и кондоминиумах может просто не быть доступа к внешней стене.
Но сейчас более серьезная проблема, похоже, заключается в том, как объяснить людям необходимость использования вытяжек, когда они готовят. Более тихие двигатели могут помочь, но по мере того, как дома становятся более жесткими, возможно, что однажды вытяжки будут связаны с плитой и варочными панелями, так же, как вентиляторы для ванн привязаны к выключателям во многих коммерческих и некоторых жилых зданиях.
«В будущем, — говорит Роуз, — вы увидите вытяжки, которые будут работать полностью независимо от пользователя. Они будут использовать датчики, которые будут определять, что происходит на варочной панели, а затем работать на должном уровне ».
В Broan Веллниц отмечает, что некоторые вытяжки уже имеют датчики, которые включают выхлоп, если варочная панель работает на максимальной мощности, поэтому тепло не разрушает вытяжку.
«Мы должны дать потребителю возможность отказаться от этой функции», — говорит он.«Но технологии уже существуют, чтобы понять, что происходит на варочной панели, и управлять вытяжкой наиболее эффективным способом, устраняя загрязняющие вещества и запахи».
Как работают вытяжные вентиляторы на кухне?
Опубликовано 1 мая, 2020
Надо кое-что сказать … Это твоя кухня. В частности… Ваш кухонный вытяжной вентилятор. Многие не знают, как они работают.
Кухонный вытяжной вентилятор имеет решающее значение для здоровья и безопасности вашей кухни.Он может быстро улучшить качество воздуха в помещении, что предотвратит множество проблем со здоровьем.
Итак… Что такое вытяжная система на кухне и как она работает? Продолжайте читать, чтобы узнать больше!
Что такое вытяжка на кухне?
Кухонный вытяжной вентилятор — это вентилятор над плитой, который удаляет переносимые по воздуху побочные продукты приготовления пищи из воздуха на кухне. Эти побочные продукты могут включать жир, нежелательные специи, пары, дым, пар и тепло. Коммерческие кухонные вытяжные вентиляторы имеют решающее значение для вашей домашней кухни, но они являются необходимой мерой безопасности, поскольку они часто включают в себя устройство пожаротушения для вентиляции и тушения пожаров.
Как работают кухонные вентиляторы?
Существует два типа кухонных вытяжных систем: бесканальные и канальные. Вытяжки с вытяжками являются наиболее распространенными. Как следует из названия, у них есть воздуховод, через который проходит воздух. Они популярны как в домах, так и на коммерческих кухнях. Вытяжка без воздуховода всасывает воздух, фильтрует его и отправляет обратно в комнату. Давайте рассмотрим их оба ниже:
Канальный
Канальная вытяжная система для кухни состоит из нескольких основных компонентов. К ним относятся:
Капюшон: Капюшон — самая узнаваемая часть системы.Он парит над плитой и содержит вентилятор и фильтр.
Вентилятор: Расположенный внутри вытяжки, вентилятор всасывает воздух через фильтр в систему
Сотовый фильтр: Расположен внутри кожуха, фильтрует частицы жира и другие побочные продукты
Воздуховоды: Воздуховоды подобны туннелю, по которому воздух выходит за пределы здания.
Генератор озона: Генератор озона, расположенный внутри каналов, очищает воздух перед тем, как он покинет канал.
Подсветка: Обычно их можно найти под вытяжкой или рядом с ней, чтобы увидеть свои кулинарные творения еще проще
Допустим, вы начали готовить ужин, и через некоторое время ваша кухня стала теплой, насыщенной паром и вкусно пахнет. Вы даже не подозреваете, что в воздухе также есть горячие частицы жира, и они, как и тепло, немного поднимаются вверх.
Включаешь вентилятор. Частицы пара и жира попадают в нижнюю часть вытяжки. Внутри этого кожуха есть сотовые фильтры, задерживающие крупные частицы жира.Остальной воздух поступает в вытяжной канал. На некоторых коммерческих кухнях генератор озона очищает воздух, а вентилятор вытяжной вентиляции вытягивает свежеочищенный воздух через воздуховод и выводит его на улицу или крышу.
Бесконтактный
Бесканальная кухонная вытяжная система работает иначе, чем канальная, но у них есть некоторые сходства. В бесканальных системах воздух рециркулирует обратно на кухню, а не наружу, поэтому их иногда называют рециркуляционной вытяжкой.В бесканальной системе над плитой установлен мощный вентилятор с электроприводом. Когда переключатель повернут, вентилятор всасывает воздух через вентиляционное отверстие и фильтр.
В канальной системе достаточно стандартного ячеистого жироулавливающего фильтра. В бесканальных системах фильтр обычно изготавливается из древесного угля и бумаги. Это связано с тем, что система без воздуховодов направляет воздух обратно на кухню и должна фильтровать воздух быстрее в меньшем пространстве, чем система с воздуховодом. Некоторые производители сделали фильтры, которые можно мыть в посудомоечной машине, которые можно легко мыть в посудомоечной машине.
Затем воздух через другой фильтр поступает в воздуходувку. Как правило, это круглый фильтр, сделанный из угля. Наконец, воздух выходит из воздуходувки и рециркулирует через вентиляционное отверстие обратно на кухню.
Техническое обслуживание
Техническое обслуживание как бесканальных, так и вытяжных систем важно для обеспечения долговечности вашей вытяжной системы и безопасности вашего дома. Скопившаяся смазка может даже вызвать пожар в вашей выхлопной системе. Помимо чистки и замены фильтров, вы должны иметь профессионала, который регулярно осматривает ваши воздуховоды и проводит профилактическое обслуживание.Если у вас есть дом, ознакомьтесь с нашим руководством по очистке кухонной вытяжки, а если у вас есть ресторан, вы можете узнать больше о том, как очистить кухонную вытяжку, в нашем предыдущем сообщении в блоге.
Airpro для внутренних помещений
Когда дело доходит до кухни, приготовленная вами вкусная еда — не единственное, о чем вам следует беспокоиться. Убедитесь, что ваша система проверена и очищена, прежде чем ее поверхности будут сильно загрязнены смазкой. Небольшое профилактическое обслуживание может иметь большое значение для поддержания бесперебойной работы кухни и экономии ваших денег.
Помимо регулярного технического обслуживания, команда AIRPRO также может помочь с переоборудованием петель вентилятора и установкой смотровых панелей. Узнайте больше о том, как мы можем помочь с вытяжкой для вашей внутренней кухни!
Вся правда о вытяжных шкафах — проточные и вытяжные шкафы — Спасательная служба
На каждой кухне есть вытяжка, но мало кто их понимает.
Конечно, вы знаете, что ваша вытяжка (также известная как вытяжка или вытяжка) должна работать во время готовки, и вы, вероятно, включаете ее, когда на варочной панели начинает дымиться.Но это лишь одна из многих функций вытяжного кожуха . Вытяжки не только вытягивают дым из кухни (важная особенность), но также вытягивают из воздуха частицы, которые мы не хотели бы попадать в нашу пищу, влагу, дым и т. Д.
Вытяжки могут быть бесканальными. или с воздуховодом, и сегодня служба спасения бытовых приборов — эксперты по бытовым устройствам из Далласа, штат Техас, — объяснит плюсы и минусы каждого из них:
Вытяжки без воздуховода
Вытяжки без воздуховодов (или без вентиляции) не выходят наружу. вместо этого в доме он уносит мусор и дым из воздуха и фильтрует его через угольный или угольный фильтр, прежде чем выпустить обратно в комнату.Хотя во многих случаях этот метод не так эффективен, как вентилируемый вытяжной шкаф, он действительно работает. Этот метод может показаться вам более шумным, потому что требуется больше энергии для вытягивания воздуха и его циркуляции. Однако, с другой стороны, бесканальные вытяжки можно разместить где угодно, потому что им не нужно вентилировать воздух.
Воздуховод с вытяжкой
Как вы могли догадаться, вытяжка с воздуховодом выводит воздух из дома через воздуховоды. Это несколько ограничит место размещения вентиляционного колпака; однако вы обнаружите, что он более эффективен для предотвращения попадания дыма, влаги и других неприятных частиц воздуха из кухни во время готовки.
Оба типа вытяжек требуют регулярного технического обслуживания и ухода, чтобы гарантировать их правильную работу. Прочтите инструкцию по очистке фильтра вытяжного колпака и других мерах предосторожности, чтобы продлить срок службы и функциональность вытяжки. И если вы обнаружите, что ваша вытяжка не работает должным образом и вам требуется ремонт вытяжки в Далласе , обязательно позвоните нам в службу спасения бытовых приборов для быстрого и надежного обслуживания бытовой техники в Далласе, штат Техас.
Вытяжки для кухонных плит, необходимо вентилировать
Вытяжка для плиты может быть самой недооцененной и недооцененной вещью на кухне. Он предназначен для удаления запахов и вредных веществ, выделяемых при приготовлении пищи, но большинство из нас включает его только тогда, когда мы что-то сжигаем, а у некоторых из нас их даже нет.
«Большинство клиентов думают о вытяжке как о шумной лампочке, — сказала Эллен Чивер, дизайнер жилых кухонь из Уилмингтона, Делавэр. — Они не осознают, насколько это важно.
Всякий раз, когда пища нагревается на сковороде, частицы жира, воды, дыма и пищи выбрасываются в воздух и приземляются повсюду, что объясняет скопление грязи на мебели, тканях и полах, повреждающую отделку и поверхности. — сказал Чивер.
Тогда есть запах. «Клиенты планируют все эти замечательные открытые жилые помещения на чердаках», — сказала она. «И если они не обращают внимания на вентиляцию, то в итоге получается удивительно открытое и неприятно пахнущее пространство».
«Есть также проблемы со здоровьем», — сказал Ричард Шонесси, доктор философии.D., директор по исследованиям и менеджер программы по воздуху в помещениях Университета Талсы в Оклахоме. «Каждый раз, когда вы готовите или обжигаете что-то на сковороде, вы производите в воздухе сверхмелкозернистые частицы, которые являются не просто частицами, а покрыты множеством других химикатов, которыми вы не хотите дышать».
И есть диоксид азота, образующийся при большом количестве газовых пламен, — сказала Шелли Л. Миллер, доктор философии, эксперт по качеству воздуха в помещении и доцент кафедры машиностроения в Университете Колорадо в Боулдере.
«При полном сгорании вы получаете только углекислый газ и воду», — сказал д-р Миллер, тестирующий газовые приборы. «Но часто бывает неполное сгорание и его побочные продукты. Диоксид азота вызывает наибольшую озабоченность. Было показано, что повышенные концентрации диоксида азота вызывают респираторные проблемы, в том числе повышенную астму и раздражение ». По словам доктора Миллера, это особенно верно в отношении детей.
По словам доктора Шонесси, лучший способ вентилировать плиту — это вентилировать наружу.Вы ищете вытяжку, которая достаточно истощит ее прямо из дома ».
Хорошее устройство может стоить от 150 до 200 долларов в магазинах товаров для дома, и установка всегда должна выполняться профессионально. Ожидайте, что вы потратите около 500 долларов, что должно включать создание наружной вентиляции, что обычно делается в магазине, который продает устройства. Наружная вентиляция, обычно через воздуховод в стене, возможна на любом расстоянии в пределах 20 футов от внешней стены, включая крышу.
Вытяжка должна быть установлена на высоте от 24 до 30 дюймов над плитой, сказала г-жа Чивер. Он должен охватывать всю ширину печи и большую часть глубины, по крайней мере, до половины передних конфорок.
«Люди попадают в беду из-за больших, огромных декоративных вытяжек», — сказала она. «Значит, вентилятор слишком высок».
Вытяжки оцениваются по тому, сколько кубических футов воздуха они удаляют в минуту, что должно соответствовать выходной энергии печи.
Обычно 400 кубических футов в минуту достаточно для вентиляции электрической плиты.
Практическое правило для газовых плит состоит в том, что вытяжка должна убирать 100 кубических футов в минуту на каждые 10 000 БТЕ мощности горелки. (Газовые диапазоны сильно различаются по выходной энергии; обратитесь к руководству по эксплуатации вашей печи, чтобы узнать номинальную мощность каждой горелки, которая будет в БТЕ, сказал доктор Шонесси.) Таким образом, газовой плите с общей мощностью горелки 50 000 БТЕ потребуется вытяжка, которая может вместить 500 кубических футов в минуту. Если вы часто готовите в азиатском стиле или жаркое, используйте более сильную вентиляцию.
Если вам нужна новая вытяжка, отправляйтесь в магазин бытовой техники с размерами ширины и глубины вашей плиты, а также с показателями мощности ее горелки и поищите модели, сертифицированные Институтом домашней вентиляции. Многие производители, включая GE, Thermador, Wolf и Jenn-Air, производят вытяжки; Broan, специализирующийся на вентиляции, является фаворитом дизайнеров кухонь.
Если на вашей кухне нет вентиляции снаружи, вы не одиноки. Жители города разделяют этот вызов, сказал Роберт Шварц, директор St.Charles of New York, дизайнерская фирма высокого класса, специализирующаяся на манхэттенских кухнях (читай: маленькие и без вентиляции).
«Иногда можно спрятать воздуховод в потолке и вынести его из окна, как кондиционер», — сказал г-н Шварц. «Но некоторые из лучших новостроек Манхэттена — это стеклянные здания, в которых нет вентиляции, поэтому приходится рециркулировать».
Вытяжки с рециркуляцией воздуха обычно фильтруют воздух через жировые и угольные фильтры, а затем повторно вводят воздух в помещение.Обычно их устанавливают под микроволновыми печами или шкафами, и они должны быть на том же уровне, что и другие вытяжки — от 24 до 30 дюймов над плитой.
Как заметил д-р Шонесси: «Рециркуляционные установки, конечно же, не решат проблему устранения всех проблемных загрязнителей и раздражителей, но они лучше, чем ничего».
Замена фильтра является обязательной — не реже одного раза в три месяца, если вы часто готовите. Фильтры, продаваемые в магазинах бытовой техники, могут стоить до 40 долларов каждый.
Что делать, если на острове есть плита без вытяжки? Ваш местный магазин бытовой техники может организовать его установку.
Какую бы модель вы ни выбрали, обязательно включайте ее, как только начинаете готовить, сказал г-н Шварц, и регулярно очищайте жироулавливающий фильтр. Некоторые выдвигаются и могут поместиться на верхней полке посудомоечной машины.
«Я ходил на кухню в 20 лет, — сказал он, — а люди никогда не чистили свои фильтры».
Для тех, кто не любит эффект реактивного двигателя, опасность мощных вытяжек, у конструкторов есть решения. Вентиляторы можно разместить ниже по воздуховоду или под духовкой, как в моделях с нисходящей тягой, которые всасывают воздух из вентиляционных отверстий за плитой и выкачивают его на уровне ног или снаружи.
«Они очень популярны в загородных домах, — сказал Шварц. «Некоторые из них довольно крутые. Вы нажимаете кнопку, и маленький фильтр поднимается на шесть-восемь дюймов. А когда тонет, он выглядит как плоский кусок нержавеющей стали ».
Только не забудьте включить.
Вытяжки — Магазин Все
Вытяжки — Все | Maytag
ОДНО ЧЕЛОВЕК.БЕЗ ИЗМЕРЕНИЙ. ЛЕГКАЯ УСТАНОВКА.
Система FIT для кухонных вытяжек исключает необходимость измерения, обрезки и заполнения планок, что обеспечивает идеальную подгонку каждый раз
¹
^{1 На основе типовой установки с существующими электрическими и вентиляционными соединениями. Проконсультируйтесь с профессиональным установщиком, чтобы убедиться, что ваша установка соответствует требованиям кода.}
Содержание страницы изменено
Сортировать по
К сожалению, нет доступных товаров с этим критерием.
ПОМОГИТЕ ОЧИСТИТЬ ВОЗДУХ МОЩНЫМИ СТИЛЬНЫМИ ВЫТЯЖКАМИ ОТ MAYTAG
Правильная вытяжка не только поддерживает чистоту и хорошее освещение кухонного пространства на кухне — вытяжки сами по себе могут стать стильным предметом для разговора. Maytag предлагает настенные и островные вытяжки, которые улучшают качество воздуха, а также увеличивают видимость благодаря встроенному светодиодному или галогенному освещению. Эти вытяжки позволяют фильтровать и рециркулировать воздух или выводить его наружу в соответствии с требованиями дизайна вашей кухни.Изучите нашу коллекцию и откройте для себя правильный облик вашего дома, включая современные вытяжки из нержавеющей стали или вогнутые стеклянные духовки. Какую бы кухонную вытяжку Maytag® вы ни выбрали, вы можете быть уверены, что ее мощность и долговечность помогут очистить воздух на вашей кухне на долгие годы. Просмотрите все варианты вытяжки, чтобы найти нужный стиль и особенности.
Связанные товары:
Товар добавлен в список сравнения, вы можете найти его в конце этой страницы
Модель:
Цвет:
Количество:
Итоговая цена:
Нужна ли мне вытяжка над плитой?
От канальных до бесканальных и нисходящих систем вентиляция не всегда одинакова.
Если вы обновляете свою кухню, вы, вероятно, задаетесь вопросом, нужна ли вам вытяжка.
Согласно большинству норм жилищного строительства не требуется устанавливать вытяжку над плитой или варочной панелью, но будьте благоразумны и убедитесь, что ваш регион не является исключением. Даже если это не требуется по закону, вам следует хорошо подумать, прежде чем полностью отказаться от вытяжки.
Вытяжки
предназначены для улавливания жира, влаги и запаха готовки, но не все вытяжки одинаковы.Вот краткое изложение кухонных систем вентиляции, которые вам стоит рассмотреть:
Вытяжной вентилятор или вытяжной шкаф
Если вы вообще много готовите, вам, вероятно, понадобится вытяжка с выходом на улицу. Вытяжка с вытяжкой фактически выводит загрязненный воздух наружу, избавляясь от всех форм загрязнения воздуха, вызванных приготовлением пищи. Свежий воздух всасывается снаружи, сохраняя воздух на кухне чистым и предотвращая распространение запахов готовки и даже частиц жира по всему дому, особенно по кухонным шкафам.
Воздуховод является самым простым, если кухонная плита и вытяжка расположены вдоль внешней стены; воздуховод может выходить через заднюю часть вытяжки и через стену дома. Для диапазона, расположенного у внутренней стены, воздуховод может проходить в потолок над шкафами или между балками потолка, а затем выходить через ближайшую внешнюю стену. Независимо от того, где вы проложите воздуховод, важно, чтобы он полностью выходил на улицу; вентиляционный канал никогда не должен заканчиваться на чердаке или другом замкнутом пространстве.
Вытяжной шкаф
В отличие от вытяжной вытяжки, которая выводит воздух наружу, вытяжка без воздуховода состоит из вентилятора с угольным фильтром, который всасывает частицы жира, запахи и дым. Воздух фильтруется через уголь и возвращается на кухню. Фильтры вытяжки необходимо регулярно чистить или заменять.
Вытяжки без воздуховодов не так эффективны в очистке воздуха, как вытяжки с воздуховодами, но их проще установить и, как правило, они более доступны.
Системы с нисходящим потоком
Системы с нисходящим потоком обычно встраиваются как часть линейки; они часто располагаются на плите рядом с конфорками. Это не особенно эффективный тип системы вентиляции, и кулинарные форумы полны жалоб на склонность вентиляторов отводить тепло от готовящейся пищи.
Другой тип нисходящей системы — это всплывающий тип. Это отверстие остается заподлицо с варочной поверхностью до тех пор, пока оно вам не понадобится; при нажатии кнопки вентиляционное отверстие поднимется на 8-10 дюймов над варочной поверхностью.Готово? Нажмите кнопку, и она снова исчезнет.
В обоих типах устройств с нисходящей тягой используются вентиляторы для втягивания воздуха через фильтр в воздуховоды, которые проходят под полом или над шкафами и, как правило, на улице. Их маскировочная окраска делает вентиляционные отверстия идеальными для использования на кухонных островах и полуостровах. Выдвижная система нисходящей вентиляции более эффективна, чем система скрытого монтажа, но ни одна из них не так эффективна для удаления загрязняющих веществ при приготовлении пищи, как восходящие (вытяжные) системы вентиляции.

монтаж пластиковой кухонной трубы своими руками

Разновидности

Пластиковые

Из гибкой гофрированной алюминиевой трубы

Стальные

Размеры

Чем отличается вытяжка от вентиляции

Правила подключения

Особенности монтажа своими руками

Воздуховод от вытяжки до вентиляционного отверстия —

Монтаж воздуховода для кухонной вытяжки

Избегайте делать монтаж воздуховодов неправильно

Почему вентиляция и вытяжка разные вещи

Правильно завести воздуховод в вентиляцию

Выбрать размер воздуховодов

Дополнительные правила

Как правильно подобрать и установить воздуховод для вытяжки?

Отличия кухонной вытяжной системы от вентиляции

Всегда ли можно устанавливать вытяжку?

Виды воздуховодов для вытяжки. Достоинства и недостатки

Пластиковые воздуховоды для вытяжки

Воздуховод из гофры

Расчёт диаметра воздуховода

Можно ли обойтись без воздуховода?

Выбор воздуховода для вытяжки

Требования к воздуховодам

Виды и отличия воздуховодов для вытяжек

Особенности и преимущества металлических гофрированных воздуховодов

Особенности и преимущества пластиковых воздуховодов

Какой вариант лучше

Как выбирать диаметр для труб

Методы декорирования трубы от вытяжки

Установка воздуховода от вытяжки на кухне

Можно ли подключить вытяжку на кухне к вентиляции и как это сделать

Все о подключении кухонной вытяжки к вентиляции

В каких случаях врез в общедомовой вентиляционный канал невозможен

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

Выбор оборудования

Составные части вытяжки

Виды устройств по принципу действия системы

Конструкция куполов

Выбор подводки

Инструкция по выводу вытяжки на кухне в вентиляцию

Подготовка основания

Работы по установке

Электрооборудование

Как улучшить тягу

Воздуховод для вытяжки

Вентиляция и вытяжка с воздуховодом – это одно и то же?

Характеристики воздуховодов для вытяжек

Материал воздуховода

Геометрическая форма воздуховода

Нюансы установки воздуховода для вытяжки

Алюминиевые воздуховоды

Стальные и пластиковые воздуховоды

Общие требования для воздуховодов

Возможно, Вас заинтересует:

Чем хороша вытяжка на кухню с воздуховодом и без: выбираем лучшую

Читайте также:

Кухонная вытяжка диаметр воздуховода. Какой воздуховод для кухни самый действенный

Виды и преимущества

Подготовка к установке

Монтаж

Делаем отверстия

Работаем с мебелью

Прокладывание вентиляционной трубы

Крепеж хлопушки

Установка вытяжки

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Приточная система

Естественная вытяжка

Кухонная вытяжка

Выбор воздуховода

Пластиковый воздуховод

Алюминиевая гофра

Конструкция

Монтаж воздуховода

Избегайте делать монтаж воздуховодов неправильно

Почему вентиляция и вытяжка разные вещи

Правильно завести воздуховод в вентиляцию
