Регулировка мебельных петель BLUM своими руками

В процессе изготовления корпусной мебели практически невозможно полностью исключить погрешности при присадке и сборке мебели, поэтому финальным этапом установки мебели является регулировка фасада. Регулировка нужная для выставления правильных позиций фасадов относительно друг друга и выравнивания зазоров между ними.

Диапазоны регулировки

Регулировка распашных фасадов происходит при помощи мебельных петель и возможна в трех плоскостях:

по глубине;
по высоте;
по ширине.

Большинство популярных мебельных петель BLUM допускают регулировку в рамках следующих диапазонов: +/- 3мм по высоте; +/- 2 мм по ширине; +3 и -2 мм по глубине. В зависимости от конструкции и модели петли диапазоны могут отличаться.

Регулировка петель BLUM

Произвести регулировку петель BLUM своими руками достаточно просто, особенно при использовании петель CLIP top и CLIP top BLUMOTION.

Регулировка по глубине производится при помощи опорного винта на плече петли, но у разных серий петель используется разный принцип. Петли CLIP top и CLIP top BLUMOTION имеют бесступенчатую, шнековую регулировку (Рис. 1). При вращении винта меняется позиция фасада. А для регулировки по глубине петель MODUL и CLIP необходимо ослабить фиксирующий винт, установить фасад в нужное положение и после этого затянуть фиксирующий винт.

Регулировка по ширине производится при помощи второго винта на плече петли, и для всех серий петель принцип одинаков.

За регулировку по высоте отвечают не сами петли, а ответные планки, и способы регулировки также зависят от конструкции планки.

При использовании прямых ответных планок регулировка производится при помощи эксцентрика, расположенного в центре ответной планки; доступ к нему обеспечивает специальное отверстие на плече петли, как показано на Рисунке 1.

Для крестообразных планок есть 2 вида конструкции: с эксцентриком и без. В первом случае регулировка производится аналогичным с прямыми планками способом, но эксцентрик находится не в центре планки, а на одном из ее «ушек». Ответные планки без эксцентрика регулируются ослаблением крепежных винтов с последующим позиционированием фасада вручную и фиксацией крепежных винтов (Рис. 2).

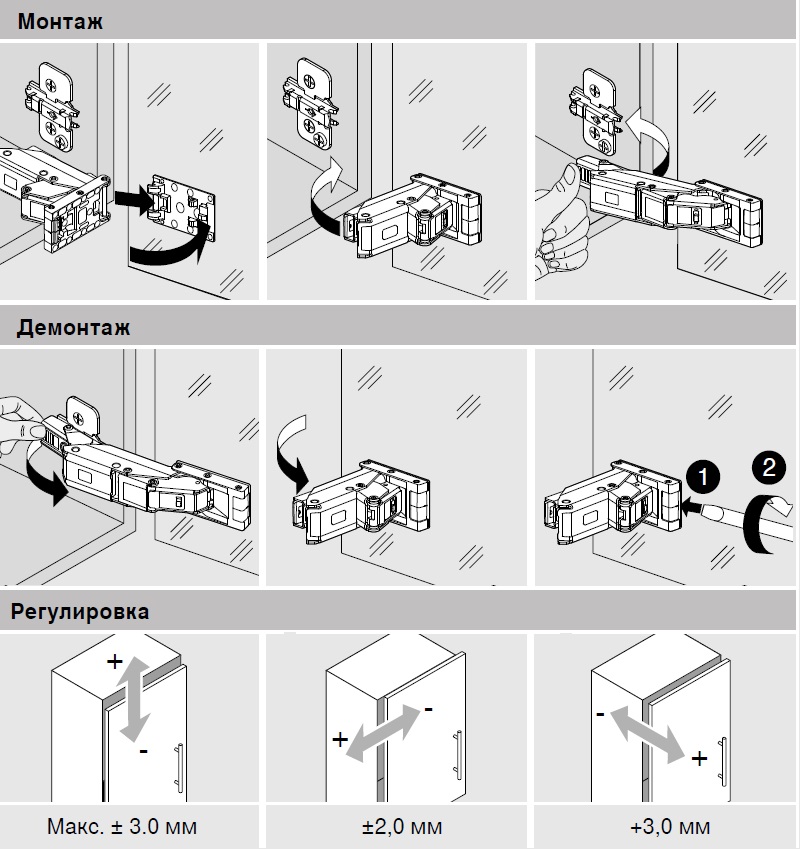

Рисунок 1. CLIP top и CLIP top BLUMOTION с прямой ответной планкой.

Рисунок 2. MODUL и крестообразной ответной планкой.

Подробную информацию по подбору, характеристикам, проектированию, монтажу, демонтажу и регулировке мебельных петель и другой продукции BLUM Вы всегда можете найти в каталоге, электронная версия которого доступна на нашем сайте.

сложное в простом – Сделаем мебель сами

Здравствуйте друзья.

Сегодня мы с вами поговорим о замечательной фурнитуре blum.

Чем же хороша подобная фурнитура?

А хороша она тем, что имеет целый ряд неоспоримых преимуществ по сравнению с подобной фурнитурой других производителей.

Петли blum принципиально отличается от прочих петель, представленных на современном мебельном рынке (в данной статье мы рассмотрим петли с самодоводчиком, системы clip), и является более удобной и надежной.

Итак, давайте рассмотрим основные отличия, которые являются так же и основными преимуществами:

Наличие самодоводчика
Система clip
Принцип регулировки

Рассмотрим теперь все по порядку.

Встроенный механизм самодовода, позволяет фасаду, при его закрытии, немного останавливаться, после чего, мягко и медленно закрываться.

Таким образом, его можно просто толкнуть (закрывая), и он сам плавно закроется, без характерного, в таких случаях, удара о короб, на котором он закреплен.

Особенно, это удобно на мебели, имеющей фасады со встроенным стеклом.

При ударах, возникающих в процессе закрытия фасада, на стекле (особенно, если оно больших размеров), могут образоваться трещины, которые приведут к его полному разрушению.

При использовании рассматриваемой фурнитуры, этот вариант полностью исключен.

Дальше, наличие системы clip.

Она позволяет снимать и одевать петлю, не нарушая ее регулировки. Это очень удобная (если не сказать больше) функция.

Кто когда-нибудь сталкивался с установкой кухонного гарнитура, наверное, знает, сколько времени занимает установка его фасадов, вернее, не сама установка, а их регулировка.

Перед установкой кухни, все фасады (или, почти все) снимаются. Так вот, если они навешены на петлях обычной конструкции, то, чтобы их снять, нужно сначала разрегулировать, то есть, «отпустить», ослабить. И естественно, при последующей навеске, нужно это все дело регулировать заново.

А система clip позволяет снимать и одевать уже настроенную петлю (сохраняя ее настройки). Это очень удобно.

Петли, снабженные такой системой, отличают своеобразные «педальки» в их торцевой части (со стороны крепления ответной планки).

Нажав на такую «педальку», петлю можно отсоединить, или, вставив петлю в ответную планку (в специальный паз, для этого предназначенный), ее нужно просто придавить к боку короба, и механизм сам защелкнется, зафиксировав петлю.

И еще одним преимуществом подобной фурнитуры, является ее регулировка.

Если, например, нужно отрегулировать обычную петлю по глубине, нужно сначала ослабить соответствующий болтик, потом, вручную, изменить по глубине положение фасада, после чего этот болтик зафиксировать.

Или, например, при регулировке по высоте, нужно ослабить саморезы, которыми крепится к коробу ответная планка, поднять или опустить фасад, после чего, эти саморезы зафиксировать.

Ничего подобного с петлями blum делать не нужно.

В установленном положении, нужно просто регулировать соответствующие регулировочные болты, не касаясь к креплению самой петли. Это так же, очень удобно, и занимает очень мало времени.

В конце статьи, хочу добавить лично от себя, что работа с подобной фурнитурой, доставляет одно лишь удовольствие.

На этом все, до скорого!
