Шкаф купе своими руками — чертежи и схемы

Как ни крути, но чтобы собрать шкаф купе, понадобятся чертежи, по которым собственно и будет проходить весь процесс сборки.

Чтобы легко собрать встроенный или угловой шкаф своими руками, чертежи и схемы должны отображать все необходимые размеры и расстояния, на которых следует крепить конкретные его детали.

Определение габаритов шкафа купе

Очень важно, перед тем как вы определите внешние габариты шкафа, внимательно измерьте рулеткой помещение, в котором он будет установлен.

Обратите внимание на такие детали как плинтуса, багеты, выключатель света, подоконник или батарея отопления и учтите отступы на них.

Нарисовать чертеж любого шкафа можно даже от руки, но лучше использовать специальные программы CAD, например Компас 3D или AutoCAD. В этих программах вам не нужно будет изучать полностью весь функционал. Для создания чертежей мебели можно воспользоваться вполне ограниченным функционалом, разобраться в котором не так уж и тяжело, как может показаться на первый взгляд.

Инструменты программы Компас 3D

Давайте разберем интерфейс одной из таких программ — Компас 3D (кстати, очень удобная именно портативная версия).

Давайте рассмотрим самые основные инструменты, которые вам понадобятся:

  • Инструментальная панель «Геометрия»

  • «Отрезок» — основной инструмент, которым рисуются линии

  • «Усечь кривую» — ластик, для затирания лишних отрезков

  • «Параллельная прямая» — направляющая параллельная линейка

  • «Дуга по точкам» — делает дугу по заданным отметкам

  • «Скругление» — скругление углов по определенному радиусу

  • Инструментальная панель «Размеры»

  • «Авто размер» — постановка автоматического изменения габаритов

  • «Линейный размер» — постановка «своего» размера

Ну и еще понадобиться панель привязок, которая представляет собой виртуальную линейку.

Создание чертежа шкафа купе

При создании чертежа нашего шкафа начинать нужно с внешних размеров, т. е. с габаритов его коробки (ширина и высота).

На схеме обязательно показывайте толщину всех деталей ДСП, обычно она составляет 16 мм.

То есть, сначала рисуете коробку шкафа, а потом уже начинаете заниматься его наполнением (полками).

Вообще на чертеже нужно показать два основных вида:

  • Вид спереди
  • Вид сбоку или сверху

Вид спереди

На данном эскизе нужно указать габариты (ширину и высоту шкафа купе). Также отметьте высоту цоколя, ширину секций и расстояния между полками. Размеры указывайте непосредственно в местах крепления по длине боковины.

То есть для того, чтобы закрепить полку или перегородку в шкафу на определенной высоте от пола или края, вам нужно указать размер от начала детали и до точки крепления.

Подумайте, как вы будете крепить данные детали, на каком расстоянии и от чего. Указание размера поможет вам в этом.

Вид сверху или сбоку

На этом эскизе должны быть показаны, во-первых, общая глубина шкафа. Также укажите глубину внутренних полок. Они, кстати, будут на 100 мм меньше общей глубины, т.к. ровно 100 мм понадобится для установки дверей раздвижной системы.

Также на данном эскизе нужно будет показать все скругления и радиусные полки с указанием радиуса R.

Когда собираетесь делать шкаф, на схемах и чертежах не забудьте показать размеры проема, в который будет монтироваться раздвижная система. Они вам понадобятся для заказа раздвижных дверей.

Скачать готовые чертежи шкафов купе

В качестве примера можете посмотреть и бесплатно скачать наши чертежи и схемы шкафов купе, возможно вы найдете что то и для себя. Все чертежи в формате .cdw, открыть который можно программами AutoCAD и Компас 3D.

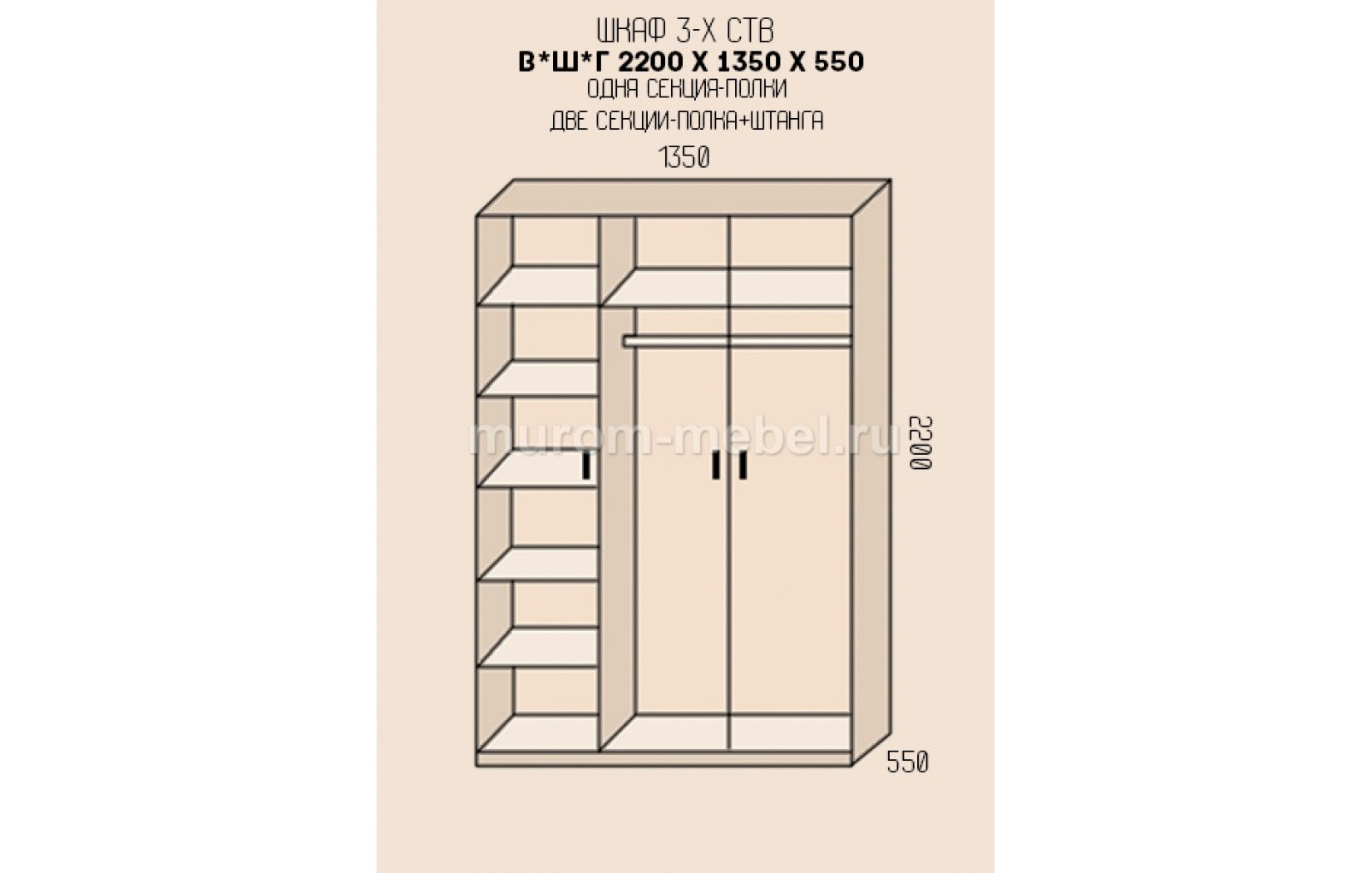

Чертежи купе на две двери

Чертежи купе на три двери

Чертежи шкафов купе на четыре двери

Пользуясь чертежом для сборки шкафа-купе вы сможете собрать понравившийся вам гардероб и порадовать свою семью. Удачи!

Шкаф-купе своими руками.

Мастер-классы: 370 фото + Чертежи

Шкаф купе, это удобно, красиво, практично и функционально. Как сделать шкаф-купе своими руками? Не простая задача, но реальная. Посмотрите 20 примеров различных конструкций, с чертежами, схемами и пошаговыми фото. Шкаф с раздвижными дверями — это абсолютная необходимость в современных интерьерах, позволяет эффективно использовать свободное пространство и создавать удобную зону хранения.

В статье вы найдете:

  1. Как собрать шкаф-купе своими руками
  2. Монтаж корпуса и дверей шкафа купе
  3. Шкаф-купе наполнение внутри
  4. Корпусной шкаф-купе своими руками
  5. Встроенный шкаф-купе своими руками
  6. Угловой шкаф-купе своими руками
  7. Радиусный шкаф-купе своими руками
  8. Как сделать двери шкафа-купе своими руками

Из этой статьи вы узнаете:

Пошаговые фото изготовления 4 видов шкаф-купе

Корпусный
(пошаговые фото)

Угловой
(с пошаговыми фото)

Встроенный
(с пошаговыми фото)

Радусный шкаф-купе (радиальный)

80 схем размещения
(вещей и полок в шкафу)

53 чертежа эскиза и макета с размерами Корпусных шкаф-купе

54 чертежа эскиза и макетов с размерами Угловых шкаф-купе

105 чертежей эскизов с размерами и макетов Радиусных шкаф-купе

55 чертежей эскизов и макетов с размерами Встроенных беседок

В конце статьи 4 фото подборки самых лучших вариантов различных моделей шкаф-купе (более 150 отборных моделей)





Корпусные шкаф-купе

Корпусными шкафами купе называют обычные шкафы, но с раздвижными дверями. В отличие от встроенных у корпусных есть задняя стенка, и в отличие от угловых и радиальных корпусные имеют прямоугольную форму.

Как сделать шкаф-купе своими руками от А до Я

(пошаговые инструкции и мастер классы)

Здесь представлена обзорная инструкция, из которой вы узнаете, как сделать шкаф-купе своими руками, что такое шкаф купе и какие бывают виды этой конструкции. Полностью статью можно прочитать на сайте автора, ссылки найдете под галереями с пошаговыми фото. Эксплуатационная функциональность современной мебели должна сочетаться с эстетически привлекательным внешним видом. Таким требованиям полностью отвечают современные системы купе с раздвижными дверями.

Если вы решили сделать шкаф-купе своими руками, следует решить вопрос оформления фасада. Нельзя допускать диссонанса внутреннего наполнения шкафа с его внешним оформлением. Следует выбирать самый приемлемый вариант. Оформить можно

  • зеркалом
  • просто стеклом
  • ДСП/МДФ. (Преимуществом ДСП является возможность фотопечати, хотя выбор цветов и так огромен)
  • Натуральное дерево — вообще идеальный, долговечный вариант, но дорогой, поэтому применяется не слишком часто.
Фото мастер класс (из 3-х частей)

Ниже в галерее представлены пошаговые фото, на которых отображен процесс сборки шкафа купе своими руками, правда, не полностью. Пригодятся при изготовлении шкафа купе любой!!! конфигурации. Показано даже руководство по маскировке шляпок конфирматов.

1-я часть:  как наклеить кромочную ленту на торцы заготовок



2-я часть: сборка каркаса
3-я часть: изготовление дверей и сборка раздвижной системы

 Источник фото: http://stroysvoimirukami.ru/kak-sdelat-shkaf-kupe-svoimi-rukami/



40 чертежей: корпусный шкаф-купе

Смотрите

всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett. ru/shkaf/korpusnye-shkaf-kupe



Обязательно посмотрите видео:

Советы по шкаф-купе (кратко, ёмко, по делу)

Много полезного и нужного в компактном изложении по проектированию шкафов купе. Больше просто не найти !!!



240 фото: корпусный шкаф-купе

Внимание!!! Данная фото галерея находится на самой странице о корпусных шкаф-купе, здесь же мы её решили не размещать по причине риска перегрузки страницы огромным массивом фото, поэтому переходите по ссылке под этим коллажем.

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett. ru/shkaf/korpusnye-shkaf-kupe



Встроенный шкаф-купе

Встроенным шкаф купе называют шкаф с раздвижными дверями, у которого отсутствуют днище, крыша и задняя стенка.

Встраиваемый шкаф купе своими руками

Вот конкретный пример монтажа встраиваемого шкафа купе своими руками. Размеры конструкции 2020х625х2320 мм. Ниже на схеме показаны детали с номерами. Вертикальные — 1,2,3,4,5, верхней части – 6, нижней – 7 и полки – 8, 9 10. На правом фото чертеж шкафа купе с размерами

. Это пример классической конструкции, который можно использовать в принципе для любой комнаты – прихожей, гостиной или детской, дизайн по сути одинаковый, только функциональная нагрузка, а значит, внутреннее наполнение, будет отличаться. Сборка шкафа купе, конечно, важный этап, но все-таки самое главное, это правильно рассчитать размеры составляющих деталей.

Обо всем этом, включая список инструментов, сборку, установку оборудования и раздвижных дверей вы можете прочитать в инструкции на сайте. Ниже смотрите мастер класс на пошаговых фото.

Источник фото: строительство-отделка-ремонт.рф/dizajn/khend-mejd/478-shkaf-kupe-svoimi-rukami-poshagovye-foto-instruktsiya-i-chertezh

Видео: Шкаф купе (Встроенный) своими руками. Очень подробно!!!



40 чертежей: встроенный шкаф-купе

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/vstroennyj-shkaf-kupe

240 фото: встроенный шкаф-купе

Внимание!!! Данная фото галерея находится на самой странице о встроенных шкаф-купе, здесь же мы её решили не размещать по причине риска перегрузки страницы огромным массивом фото, поэтому переходите по ссылке под этим коллажем.

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/vstroennyj-shkaf-kupe



Угловой шкаф купе

Ниже представлена самая простая модель такой разновидности шкафа.

Как сделать угловой шкаф-купе

Угловой шкаф купе, это очень популярная модель мебели, особенно для малогабаритных квартир. Существует тысячи вариантов, в чем вы наверно уже убедились, просматривая фотографии в интернете.

Здесь представлен относительно простой пример, как сделать угловой шкаф купе своими руками.

По сути это обычные полки треугольной формы в углу комнаты, закрытые раздвижными дверцами.

Универсальная конструкция для любого помещения, можно использовать в качестве шкафчика для инструментов, как в данном случае, так и для других целей. Все зависит от размеров и внутреннего оборудования. Если сделать объем побольше, получится отличный шкаф купе для белья, обуви, одежды, да чего угодно.

Как сделать этот шкафчик, можно прочитать в подробной инструкции на сайте автора.

 Пошаговые фото собраны в небольшом коллаже.


Автор: Олег Щербаков.
Источник фото: www.umeltsi.ru/kvartira/4431-uglovoy-shkaf-kupe-svoimi-rukami.html



40 чертежей: угловой шкаф-купе

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/uglovoj-shkaf-kupe

Видео: угловой шкаф своими руками



240 фото: угловой шкаф-купе

Внимание!!! Данная фото галерея находится на самой странице об угловых шкаф-купе, здесь же мы её решили не размещать по причине риска перегрузки страницы огромным массивом фото, поэтому переходите по ссылке под этим коллажем.

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/uglovoj-shkaf-kupe



Радиусный шкаф-купе

К сожалению пошаговых мастер классов по изотовлению радиальных шкафов купе в домашних условиях практически нет в интернете. В основном, все представленные в сети модели являются заводскими изделиями. Дело в том, что радиусные двери изготовить самостоятельно без специального оборудования практически не возможно.

Видео: Радиусный шкаф купе своими руками

40 чертежей: радиальный шкаф-купе

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett. ru/shkaf/radialnyi-shkaf-kupe

240 фото: радиальный шкаф-купе

Внимание!!! Данная фото галерея находится на самой странице об угловых шкаф-купе, здесь же мы её решили не размещать по причине риска перегрузки страницы огромным массивом фото, поэтому переходите по ссылке под этим коллажем.

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/radialnyi-shkaf-kupe





Отличный вариант для дачи или временной съемной квартиры.

Сделать подобный шкаф довольно просто и особо тратиться не придется для дверей и полок подойдет любой материал. Не очень стильно, но чтобы обеспечить минимальные удобства, вполне сгодиться. Как собрать такой гардероб с раздвижными дверями смотрите ниже на пошаговых фото.

Источник фото: www.instructables.com/id/Apartment-closet/

Как собрать шкаф-купе своими руками пошаговая инструкция

Ниже приводится пошаговое руководство, как собрать шкаф купе своими руками. Эта информация, чтобы помочь вам, если у вас есть энтузиазм и желание немного сэкономить и самостоятельно заняться сборкой мебели для дома. Конечно, каждая установка будет отличаться и может быть больше или меньше шагов, чем показали ниже на пошаговых фото, но, надеюсь, вам достаточно будет понять основные моменты. Представленный здесь шкаф с раздвижными дверями не самая сложная конструкция, но в полной мере отображает сборку типовых моделей.

Более полную информацию с описанием каждого шага можно прочитать на сайте, ссылка под галереей.

Источник фото: www.cornwallbedrooms.co.uk/step-step-guide-fitting-sliding-wardrobe-doors/

Шкаф-купе своими руками чертежи и схемы

Это не пошаговая инструкция, как сделать шкаф купе своими руками, а скорее общее руководство. Информация, начиная от замеров помещения и расчетов конструкции до пошаговой сборки шкафа купе. Здесь рассмотрено изготовление трёхдверного варианта шкафа-купе. Модель замечательная, сравнительно простая и в то же время достаточно распространенная. На расчёт размеров шкафа купе влияют особенности материалов, применяемых в его изготовлении. Впрочем, дальше будут рассмотрены ещё многие факторы, влияющие на проектирование шкафов купе. Воспользуйтесь ссылкой под галереей, на сайте есть много полезной и интересной информации. Ниже в фото галерее показаны чертежи, основные узлы и детали конструкции.

Источник фото: www.mebeldok.com/mebel_school/sborka-18-shkaf-kupe-svoimi-rukami-main.html

Как правильно собрать шкаф купе

Вот еще несколько советов по правильному монтажу шкафа купе. Здесь показано как собрать конструкцию и установить на место. Полезные советы можете прочитать на сайте, там много интересного. Например:

  • в каком случае собирать шкаф в лежачем, а в каком случае в стоячем положении;
  • как использовать врезные опоры для стенок и соединять дно и боковые стенки;
  • как правильно крепить ДВП и установить верхнюю часть;
  • грамотно установить ящики и штангу, а также стопора в нижнюю направляющую шкафа купе.
  • И главное, отрегулировать двери.

В общем, много полезной информации.

Источник фото: shkafkupeprosto.ru/states1/Kak-sobrat%60-shkaf-kupe-1.htm

Сборка и монтаж встроенного шкафа купе с использованием фальшь панелей

Источник фото: shkafkupeprosto.ru/states1/Vstroennyj-shkaf-kupe.htm

Как собрать двери шкафа купе своими руками

Источник фото: shkafkupeprosto.ru/states1/Sborka-dveri-kupe.htm

Наполнение шкафа купе варианты

А здесь показано, как эффективно организовать хранение в вашем шкафу таким образом, чтобы все вещи были доступными, а хранение удобным и функциональным.

В этом и есть преимущество, когда вы делаете шкаф-купе своими руками. Вы можете так расположить полки, крючки и штанги, чтобы они максимально комфортно подходили для вашего гардероба. Ниже в галерее показаны основные элементы, которые вы можете использовать для своего шкафа-купе.

Источник фото: stroysvoimirukami.ru/kak-sdelat-shkaf-kupe-svoimi-rukam

Или вот еще пример, как эффективно организовать содержимое шкафа-купе. Что означают цифры на фото.

1 — Пантограф.
2 – Пока решетка для обуви.
3 – Пластиковый лоток для обуви.
4 – Выдвижная стойка для галстуков.
5 — Держатель брюк выдвижной с боковым креплением.
6 – Штанга из алюминия продольная.
7 — Трехъярусная выдвижная подставка.
8 — Двухъярусная выдвижная подставка.
9 — Выдвижная вешалка.
10 — Брючница рожковая.

Источник фото: www.mebel-dynastia.ru/zhitelyam/materialy

Когда вы делаете шкаф купе своими руками, то должны сами распланировать организацию хранения вещей исходя из размеров конструкции.

Расположение полок, ящиков и перекладин для вешалок нужно предусмотреть заранее. Вариантов может быть бесконечное множество.

Вот несколько схем размещения вещей в шкаф купе

Посмотрите еще несколько примеров, как организовать наполнение шкафа-купе.

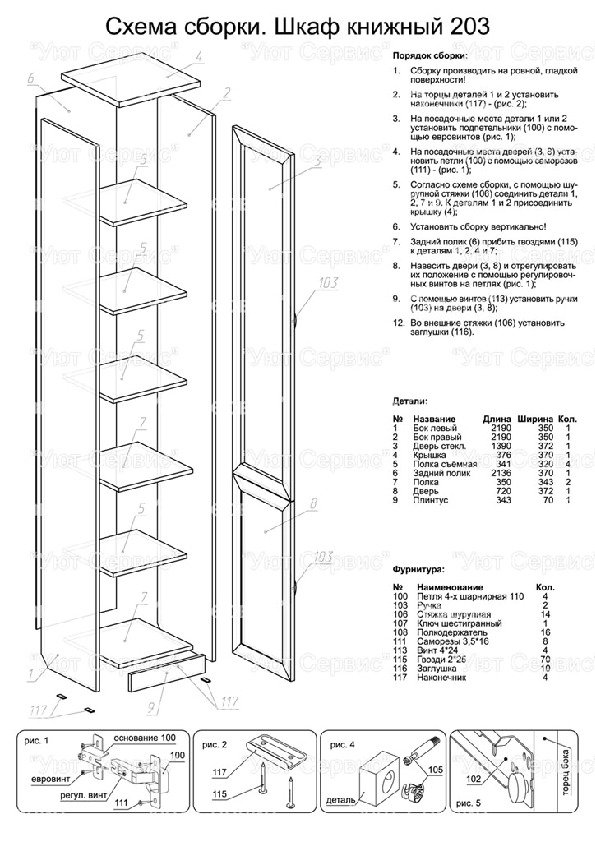

Как собрать шкаф купе чертеж

Если вы отважились собрать шкаф купе своими руками, хорошая инструкция с чертежами и схемами вам не помешает. Самостоятельная сборка, это не только экономия денег, но и бесценный опыт, который пригодится для монтажа других видов мебели. Данный пример, это классическая модель корпусного шкафа купе. Для работы дорогих инструментов не понадобится: шестигранные ключи для комфирматов, отвертка и шуруповерт. Еще приготовьте карандаш и рулетку, без них никак. Инструкцию, как собрать шкаф купе своими руками читайте на сайте, ссылка под галереей.

Источник фото: sborka-mebeli.com.ua/sobrat-shkaf-kupe/

Как самостоятельно собрать шкаф-купе

И еще один пример, как собрать шкаф купе своими руками. Размеры данного шкафа 2480х600х2297, все детали с размерами хорошо показаны на чертеже. Естественно, если у вас нет опыта в сборке мебели, может возникнуть множество вопросов, но начинать с чего-то надо. На самом деле это не очень сложно, если есть хороший чертеж шкафа купе с размерами, необходимые инструменты, то можно начинать набираться опыта. Понятно, что шкафы бывают разные, если вам подходит этот вариант, то можете прочитать на сайте автора очень подробную инструкцию, там детально описан каждый этап сборки. Также вы найдете массу полезных советов. Последовательность сборки шкафа купе своими руками детально показана на пошаговых фото.

Источник фото: www.dezalt.ru/articles/art74.html

Как сделать двери для шкафа купе

Раздвижные двери, это есть суть и основа шкафа купе. Именно изготовление и установка дверей своими руками пугает многих начинающих мастеров.

Задача, конечно, не простая, но выход всегда есть. Можно сделать корпус шкафа, полки и все остальное своими руками, а двери заказать отдельно и пригласить мастера для их установки. Немного сэкономите, но все равно, затраты большие. А можно все сделать самостоятельно. Если интересуетесь этим вопросом, прочитайте эту статью, очень познавательно, ссылка находится под галереей. Приведенные в ней советы и рекомендации обязательно вам пригодятся.

Источник фото: mblx.ru/shifoner/razdvizhnye/434-dveri-dlya-shkafa-kupe-svoimi-rukami.html

Установка дверей шкафа-купе чертеж

Если вы беспокоитесь о том, что у вас мало навыков или работа слишком сложная, чтобы выполнить ее в одиночку, прочитайте эту подробную инструкцию, ссылка находится под галереей. Установить двери шкафа купе можно и своими руками, если все сделать правильно.

Вот что показано на чертеже.

A Рама — верхний вкладыш (опционально)
B Верхняя направляющая
C Рама — упорные пластины (опционально)
D Раздвижные двери
E Базовая направляющая
F Рама — Нижний вкладыш (опционально)
G Концевая панель (опционально)

Многие люди забывают включить такие шаги, как измерение доступного пространства, и не принимают во внимание внутренние элементы, но если вы все это учтете, процесс пойдет легко и эффективно.

Источник фото: www.wardrobedoorsdirect.co.uk/installation-guide

Раздвижные двери для шкафа купе своими руками

Здесь показан индивидуальный проект, автор разработал очень удобную и простую систему для шкафа купе с тремя раздвижными дверями. Конечно, есть подобные системы, которые можно купить готовыми, но, к сожалению, они очень дорогие. К тому же их будет очень тяжело подобрать, если ваш шкаф сделан своими руками. А в данном случае количество раздвижных дверей, колес, ручек и рельсов можно легко адаптировать к длине вашей полки. Плиты OSB доступны в любом магазине, где вы можете бесплатно отрезать нужный размер. Здесь выбраны двери шириной 53 см, чтобы сделать их более широкими, чем отдельные полки. Часто края плиты относительно острые или изношены, поэтому рекомендуется их хорошо отшлифовать.

Чтобы узнать все более подробно, прочитайте инструкцию на сайте, там есть описания каждого шага, список необходимых материалов и инструментов. Ниже в галерее посмотрите пошаговые фото, они не очень подробные, но все основные моменты на них показаны довольно детально.

Источник фото: www.ichdesigner.com/2016/01/04/diy-schiebetueren-billy-regale/

Двери гармошка для шкафа купе

Если вас не устраивают раздвижные или распашные двери для вашего гардероба, есть еще вариант. Сделайте для шкафа купе двери гармошку, они легкие, красивые и позволяют полностью получить доступ ко всему шкафу за один раз.

Поскольку каждая установка довольно уникальна (ваши шкафы не будут точно такого же размера, как представленные в этой инструкции), поэтому размеры здесь не указаны. Хотя это не сложная конструкция, но определенные навыки необходимы, так как проект требует некоторой точности. При изготовлении дверей автор использовал некоторые нетрадиционные методы, подробней об этом вы можете прочитать на сайте. Ниже смотрите мастер класс на пошаговых фото.

Источник фото: www.instructables. com/id/Shoji-Screen-Closet-Doors/

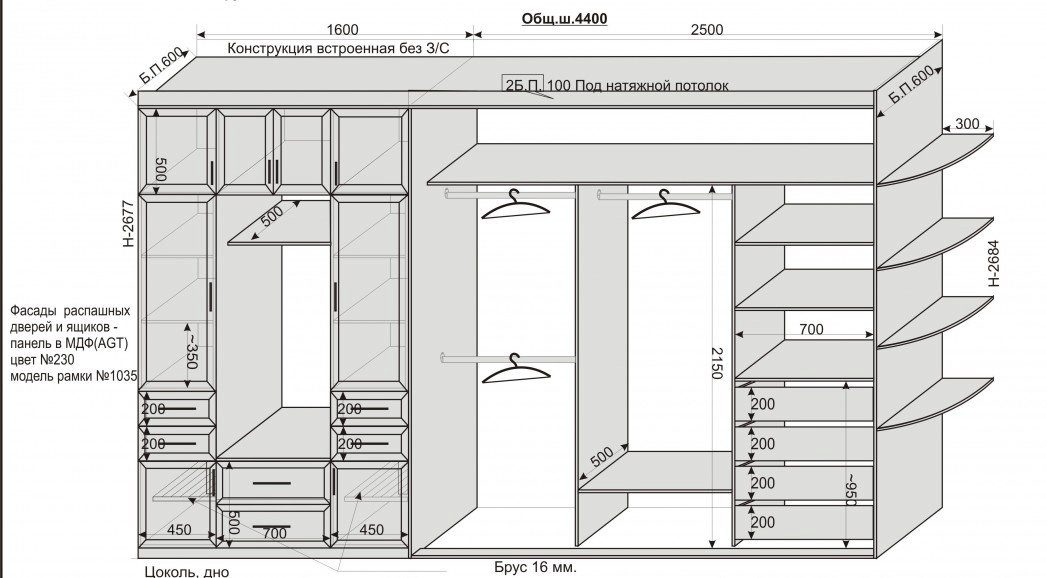

Шкаф купе эскизы с размерами

Здесь собраны эскизы самых разных моделей шкафа купе: в гостиную, в прихожую, в спальню, корпусные и встраиваемые модели. Простой набросок помогает легче представить, какая именно модель шкафа лучше подойдет для вашей комнаты.

Шкаф-купе своими руками — чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

В любой квартире, особенно малогабаритной, очень важно иметь место, куда можно развесить одежду, поставить коробки с обувью и разместить множество других вещей, не создавая при этом эффекта загромождения пространства. В этом вам поможет встроенный шкаф-купе. Сейчас очень большое количество фирм предлагает услуги по сборке и установке таких шкафов, но, как правило, они недёшевы. Альтернатива – прочитать нашу статью и собрать шкаф-купе своими руками.

Выбор места и размеров

Замечательно, если в комнате, в которой планируется установка шкафа-купе, есть ниша – в таком случае, вам придётся смонтировать только «начинку» шкафа, прикрепив полки и вешала к стенам ниши, а также поставить раздвижные двери; задняя и боковые стенки будут отсутствовать. Если же таковой не имеется, можно построить угловой шкаф-купе, либо просто пристроить его к выбранной стене. Учтите, что после сборки данная конструкция будет неподвижна и её не получится передвинуть; поэтому тщательно выбирайте место дислокации вашего шкафа.

Далее, займитесь проектированием. Начните с замеров будущего шкафа при помощи рулетки. Несколько раз отмерьте и запишите на листок нужную высоту, длину и ширину шкафа. Эти сведения пригодятся при покупке материалов. Начертите чертёж в масштабе, отметьте на нём все необходимые дополнения, которые вы планируете вставить в свой шкаф. Это могут быть полочки, ящички, корзинки, антресоли, вешала и т.д. Самому спроектировать шкаф-купе не так уж и сложно, главное – это добросовестно подойти к его замерам, при выполнении чертежа учитывать масштаб, обращать внимание на каждую мелочь.

Длина шкафа не должна превышать 3 метра, самый максимум – 5 метров. Длина каждой двери – не более метра. Это напрямую связано с нагрузкой на «рельсы» шкафа и на конструкцию в целом.

Сделайте полный расчёт необходимых материалов для вашего индивидуального проекта. Перепроверьте и пересчитайте несколько раз. Помните «золотое правило» — семь раз отмерь, один – отрежь. Будет очень неприятно, если придётся что-то переделывать на этапе строительства.

Чертежи и деталировка

Если у вас есть возможности и умения, самостоятельно сделайте проект вашего шкафа-купе в специальной компьютерной программе. Это позволит проработать его более детально и наглядно. Если такой возможности нет – чертите эскизы от руки, учитывая все ранее сделанные расчёты. Это и называется деталировкой, то есть проработкой шкафа подетально. Обязательно обозначайте на вашей схеме толщину, ширину и глубину полок и перегородок, длину штанг и высоту их расположения и т.д. Занесите все сведения в таблицу, так вам будет удобнее их систематизировать.

В общем, проектируем ли мы наш шкаф-купе на компьютере или чертим схему от руки – мы тщательно делаем замеры, систематизируем их и приступаем к покупке необходимых для строительства материалов и инструментов.

Материалы и инструмент

Чтобы создать шкаф-купе своими руками вам потребуются следующие материалы:

  • Заранее распиленные листы ДСП. Распиловку лучше всего заказать у опытных мастеров, предоставив им свою детальную схему шкафа со всеми замерами;
  • Дюбель-гвозди, саморезы;
  • Пластиковые мебельные уголки;
  • Деревянные балки из бруса;
  • Направляющие, колёсики;
  • Раздвижные двери для шкафа лучше купить готовые, в этом случае будет возможность выбрать двери с зеркалом или интересной гравировкой;
  • Крючки для одежды, штанга металлическая.

Осуществить работы по монтажу вашего шкафа-купе помогут такие инструменты, как:

  • Дрель, перфоратор, шуруповёрт;
  • Простой карандаш, метровая линейка, уровень строительный, рулетка;
  • Свёрла для бетона и дерева;
  • Лобзик;
  • Шестигранник.

Для того, чтобы сделать шкаф-купе правильно, учитывайте все особенности вашей квартиры – неровные стены, кривой пол и потолок. Тщательно делайте замеры в разных точках. Возможно, уже в процессе монтажа придётся что-то подпилить, подправить. Для облегчения своей работы старайтесь выбрать более-менее стандартную конструкцию, особенно, если у вас нет опыта в сборке мебели.

Пошаговая инструкция изготовления и сборки

Первый этап — разметка:

  • для начала возьмите линейку или рулетку и отмерьте полную длину шкафа в том месте, где собираетесь его устанавливать. Легче всего делать это от угла комнаты, тогда одной из боковых стенок будет угловая стена квартиры;
  • из полученной точки прочертите вертикальную линию сверху вниз для обозначения границы шкафа-купе. Чтобы линия была более ровной, нужно сделать несколько замеров из угла на разных уровнях высоты и поставить карандашом отметки, которые после и соедините линией;
  • после необходимо отмерить и прочертить ещё одну вертикальную линию – границу, между отделом с полками и отделом с вешалом. По этой линии будет установлена деревянная стойка, разделяющая эти отделы;
  • теперь отметьте на полученных линиях высоту полочек, делая с двух сторон пометки карандашом.

Второй этап – монтируем крепления:

  • возьмите крепления, приставьте их к полученным линиям и пометьте места, где нужно просверлить дырки в стене;
  • в каждую полученную дырку необходимо забить дюбель-гвоздь;
  • прикрепляем крепления к стене саморезами.

Третий этап – монтаж внутреннего наполнения шкафа-купе:

  • для закрепления разделительной стойки, приставьте её к креплениям и привинтите к ним шурупами;
  • чтобы установить антресоль, прежде всего чертим линию по горизонтали с помощью уровня и карандаша. Далее, на полученной линии просверливаем отверстия для креплений – по два в каждом отделении и с каждого боку; в них вбиваются дюбель-гвозди и крепления фиксируются на стене. Закрепите на них антресоль с помощью саморезов;
  • для монтажа боковой стенки шкафа, как можно более точно измерьте высоту помещения и постарайтесь подогнать стенку под полученный результат. Установите её и прикрепите саморезами к имеющимся креплениям;
  • монтируем полки: отмечаем места их установки сбоку на стенке и на разделительной стойке, устанавливаем по два крепления с каждой стороны и ставим на них готовые полочки. Прикрепляем с помощью саморезов;
  • второе отделение шкафа у нас отведено под вещи на вешалах, поэтому туда необходимо вмонтировать металлическую трубу. Приобретите круглые крепления по диаметру трубы, прикрепите их саморезами к стенке и средней разделительной стойке, при необходимости обрежьте подготовленную трубу, вставьте в крепления и зафиксируйте.

Четвёртый этап – установка фальш-панелей:

  • фальш-панели устанавливаются внизу, вверху, сбоку и около стены. Каждую из них просверливают в нескольких местах, подставляют туда, где планируется установка и отмечают карандашиком, где необходимо проделать отверстия в стене;
  • в эти отверстия вставляются дюбели, фальш-панели прикрепляются к ним саморезами.

Пятый этап (завершающий) – установка дверей и направляющих:

  • для установки направляющих необходимо измерить их желаемую длину, подогнать по размерам. После, с помощью саморезов, их фиксируют на фальш-панелях – сверху и снизу;
  • установка дверей требует определённой сноровки и аккуратности. Прикрепите к ним рельсы, но слишком затягивать их не нужно для более свободного движения роликов. Дверь вставляется сначала в направляющую сверху, потом – в направляющую снизу. Настройте их на свободное передвижение по рельсам. Сбоку на дверь желательно наклеить мягкий ворс для предотвращения шума от удара и во избежание порчи двери;
  • хорошенько проверьте качество монтажа всех деталей, работу дверей. Если всё в порядке – работа окончена!

Примеры грамотного дизайна

Теперь осталось только придумать, каким же образом нам можно украсить фасад готового шкафа-купе. Разумеется, не стоит забывать о том, что его внешний вид должен гармонировать с остальной мебелью и общим дизайном квартиры.

Чаще всего для украшения фасада шкафа применяют комбинацию двух или трёх расцветок ДСП, например, очень красиво смотрится комбинация «венге+дуб» или «венге+бук», то есть, сочетание тёмного и светлого цветов.

Если вы поклонник натуральных материалов и дизайн вашей квартиры выполнен в эко-стиле, то обратите внимание на вставки из бамбука, ротанга и дерева.

Весьма современно и стильно смотрятся двери шкафа-купе, украшенные зеркалами, витражами и стеклянными вставками.

Для претенциозно старинных интерьеров подойдёт шкаф-купе в купеческом стиле, украшенный пилястрами и позолотой.

Если вы – обладатель мебельного гарнитура из кожи, возможно, вам придутся по душе кожаные вставки на дверях шкафа. Смотрится этот ансамбль очень дорого и изысканно.

Как вариант, можно обклеить двери самоклеящейся плёнкой с фотопечатью. Если подобрать подходящий принт, такой шкаф-купе ничем не уступит шкафу, выполненному на заказ профессионалами.

Как сделать встроенный шкаф купе своими руками – чертежи, схемы, фото



Изготовляем мебель для квартиры своими руками. Встроенный шкаф – купе.

Встроенный шкаф-купе с дверьми раздвижного типа на сегодняшний день можно смело назвать наиболее актуальным и практичным решением для хранения одежды и других вещей в любой современной квартире. Такой встроенный шкаф можно установить практически в любой комнате дома, ведь благодаря своей конструкции он может наиболее оптимально использовать все свободное полезное пространство, начиная от пола и заканчивая потолком.

На сегодняшний день множество компаний предлагает приобрести у них готовые шкафы-купе или заказать индивидуально. Конечно же, это намного удобнее, но стоимость таких шкафов, следует отметить, совсем не мала. Именно поэтому намного практичнее и экономнее будет сделать встроенный шкаф-купе самостоятельно, как говорится, своими руками, сборка так-же проста, а ниже приведена схема и чертежи для наглядности. Тем более, что провести такой процесс не так уж и сложно, если действовать, естественно, по некоему строго определенному заранее алгоритму. Все, что нужно, дабы создать высококачественный шкаф-купе  – это правильная инструкция, рекомендации с чертежами и наглядными схемами и чуточку вдохновения, ведь конструирование чего-либо своими руками – это всегда искусство. Сайт ремонт своей квартиры своими руками, это все постарался воплотить в жизнь.

Сделать и собрать шкаф купе своими руками по чертежам и схемам

Итак, желание изготовить простой встроенный шкаф имеется – теперь необходимо подобрать место под установку элемента встроенной мебели. Как правило, в современных квартирах под установку шкафа-купе отводятся всевозможные ниши и прочие углубления, площадь которых нельзя эффективно использовать для обустройства других конструкций. В том случае, если имеющаяся глубина конструкции чем-то не устраивает, то можно дополнительно, используя инструменты, прорубить нишу.

После того как ниша, где в будущем будет установлен шкаф-купе, готова, а все необходимые точные замеры проведены, можно начинать планировать чертежи. Вообще-то, внешний вид, а также комплектация шкафа-купе зависит только от личных пожеланий его владельцев, но существует некая стандартная, «классическая» вариация такого элемента мебели. Чертежи именно такого шкафа-купе и размещены на фото ниже.

Следует отметить, что особое внимание в ходе составления чертежей шкафа-купе нужно уделять таким этапам как определение расстояния между полками, а также расчетом их количества. Нужно упомянуть тот факт, что так как данная модель шкафа-купе имеет дверки не до самого потолка, то верхние полки пришлось сделать чуть меньше по глубине, дабы обеспечить к вещам более удобный доступ.

Обустройство и сборка шкафа-купе: начало работ

После того как чертежи (а то и просто эскизы) готовы, можно смело приступать к выполнению поставленной задачи – воплощения того, что было нарисовано на бумаге. Начинать лучше всего с обустройства «внутренностей» шкафа, а именно с установки различных полочек. Для полок лучше всего использовать самый обычный ламинированный ДСП светлого цвета (ну или темного, в зависимости от пожеланий домочадцев и общего стиля оформления помещения).

В качестве крепежа, для закрепления полок на стене, рекомендуется применять металлические уголки и саморезы. Благодаря тому, что все необходимые замеры были проведены заранее, все размеры под полочки уже имеются. Глубина нижних полок, в нашем случае, составила 60 см, ну а верхних (как и оговаривалось ранее) 30 см. Материал и его распиловку можно провести и самостоятельно, но лучше всего будет заказать и то и другое на самой обычной строительной базе – таким образом, удастся существенно сэкономить, ведь нет нужды приобретать дорогостоящий инструмент.

Сборка внутреннего каркаса шкафа-купе начинается с полки, которая монтируется на пол (она-то и выполняет роль пола), после чего закрепляются стены встроенного  шкафа (боковые доски) к нижней доске и стене при помощи дюбелей. Далее, собирается конструкция, состоящая из двух горизонтальных, одной вертикальной поперечин и еще трех поперечин установленных вертикально. Основным крепежным элементом, на котором держится вся конструкция встроенного шкафа-купе, являются металлические уголки и самореза, заранее закупленные в строительном магазине.

Каркас собран, остается его погрузить вовнутрь ниши и закрепить верхние полки на стенах. Как результат, получается два отделения специально приспособленных для хранения верхней одежды (свитеров, платьев, рубашек и прочего). Кроме того, на одной из полок можно хранить нижнее белье,  а три других полки могут быть приспособлены для самой различной одежды (например, их можно отдать под вещи жены). Широкая полка, которая расположена в глубине шкафа, разделена специально на три части, имеющие несколько меньшую глубину. В самом верху сделанного и собранного своими руками шкафа-купе, установлена длинная и узкая полка, где очень удобно можно разместить всевозможные коробки с обувью, елочные игрушки, одеяла и прочую мелочь и малоиспользуемые вещи.

Установка раздвижных дверей шкафа купе своими руками

После того как каркас встроенного шкафа-купе полностью собран и установлен в подготовленную ранее нишу,  пришло время приступить к сборке раздвижных дверей. Следует отметить, что фурнитура для таких дверей отличается как по стоимости, так и по качеству, а потому наиболее оптимальным вариантом является крепкий «среднячок», то есть фурнитура, которая имеет среднюю стоимость. Из фурнитуры для дверей понадобятся наборы нижних и верхних роликов, а также специальные направляющие, ручки и прочие элементы. Для заполнения дверного проема шкафа-купе можно использовать какое-нибудь декоративное зеркало.

Сама дверь собрана, а потому необходимо установить направляющие. Первое, на что необходимо обратить особое внимание – это диагонали, которые могут доставить множество неприятностей. Лучше всего, как говорится,  7 раз отмерить и только один раз отрезать – тщательно перепроверить расположение направляющих и только после этого их установить. Следует отметить, что кроме появления ненавистных диагоналей в процессе установки нижней и верхней направляющей очень важно еще и не нарушить уровень установки всех элементов конструкции. Для того чтобы облегчить процесс установки раздвижной двери, в направляющие можно изначально установить верхний профиль, а после просто снять его и установить уже вместе с дверью – это будет сделать намного проще, чем если бы стазу ставилось дверное полотно и направляющая.

Далее, не лишним будет произвести повторную разборку и сборку конструкции. Такие образом, можно будет определить, какие именно системе нужны доработки, а также выявить неполадки и деформации. Кроме того, тщательная перепроверка процесса сборки даст возможность устранить возможный перекос двери, что также немаловажно для нормального функционирования шкафа.

Если после установки двери и полноценной сборки шкафа образовалась некрасивая щель между дверью и стеной, то ее нужно исправить. Сделать это довольно просто – причиной такой неполадки может быть неправильное крепление болта, закрепляющего нижние ролики на полотне двери. Такой болт выполняет не только крепительную функцию, но с его помощью также может быть проведена регулировка подобного рода щелей.

Для того чтобы устранить дефект достаточно просто при помощи обычного шестигранника, который применяется для заворачивания конформатов, сделать регулировку этого самого болта таким образом, чтобы щель полностью исчезла. Такой инструмент можете приобрести на любом строительном рынке или магазине. Вот и закончен монтаж.

Сделать встроенный шкаф-купе своими руками, как можно видеть, является довольно простым процессом, для осуществления которого не нужно иметь каких-то уж слишком особых навыков и талантов. Достаточно просто обладать смекалкой, «прямыми руками» и набором простейших инструментов, которые имеются у каждого хозяина, а так же чертежи и схемы планируемого изделия. Также, не нужно забывать вдохновение, ведь именно оно является двигателем новых идей и всевозможных процессов. Надеемся, изготовить и построить будет не сложно, а сборка пройдет удачно!

Как сделать чертеж шкафа-купе своими руками?

В конструировании и проектировании внутреннего наполнения шкафа-купе нет ничего сложного. По сути, любой шкаф предназначен для хранения и состоит из чередования полок, ящиков и открытых ниш. В которые устанавливаются крючки, вешала под одежду на плечиках и готовые выдвижные системы, механизмы по желанию. Но чтобы правильно сделать чертеж шкафа-купе своими руками, нужно знать несколько важных вещей.

Этапы создания чертежа шкафа-купе своими руками

Процесс создания будущего рабочего чертежа любой мебели можно условно разделить на четыре части:

  • Замер помещения, непосредственного места (ниши, стены, угла), где планируется поставить шкаф-купе.
  • Составление примерного эскиза от руки.
  • Редактирование эскиза с учетом всех пожеланий к наполнению и технологических моментов.
  • Прорисовка подробных чертежей в масштабе для дальнейших расчетов (деталей мебели и комплектующих).

Замеры

Этап определяющий как габариты будущего шкафа-купе, так и его внутреннего наполнения. И это не оспаривается: функционал шкафов прихожих, спален, гостиных, детских, кабинетов и гардеробных в чем-то может и схож, но в основном все-таки различается.

При замерах учитываются все нюансы: наличие подоконников и плинтусов, розеток и выступов – всего того, что так или иначе может помешать установке мебели или ее затруднить.

При встроенных конструкциях в ниши учитывается отклонения стен от вертикали, уклон пола или потолка.

Замеры должны быть предельно точные и качественно проведенные. Если ошибиться в замерах, то самый хороший и грамотный с технической точки зрения проект можно выбросить в мусор.

Составление эскиза

Есть такое понятие, как беспредметный разговор. Когда обсуждается все и сразу, иногда даже серьезно, но сказанное не имеет под собой никакой основы и никуда не прикладывается. Эскиз – это начало работы, это черновой вариант будущего чертежа. Он может быть самым примитивным – не нужно бояться этого.

Но какой эскиз не будет на начальном этапе, он является предметом обсуждения и всех последующих корректировок. На его основе моделируется дизайн внутреннего наполнения, оценивается техническая сторона и возможность реализации.

Редактирование эскиза

Прорисовывая эскиз, попробуйте «попользоваться» будущим шкафом-купе.

Достаточно ли будет полок? А удобно ли вам именно такая глубина и длина полок, расстояние между ними? Замерьте те, чем вы пользуйтесь в данное время. Возможно раскладывать вещи так, как вы привыкли, будет удобней в секциях определенной ширины и высоты.

Достаточно ли места под плечики? Когда вам будут проектировать шкаф-купе в фирме-изготовителе, то обязательно отведут львиную долю внутреннего пространства под вешала с короткой и длинной одеждой. И это логично – пустые ниши уменьшают расходы на реализацию. И мебель будет дешевле, а значит, привлекательней для заказа. В реальности же многие люди мало пользуются плечиками. Например, мужчины, которые не носят наглаженные рубашки и брюки, а отдают предпочтение джинсам и трикотажу. Им явно нужно больше полок, а не вешалок.

Добавим больше ящиков? Выдвижные ящики – это удобно. Все, что невозможно аккуратно разложить по полкам, хорошо хранить именно в выдвижных ящиках. Нижние ниши шкафа-купе также хорошо оснастить выдвижными сетками, полками или корзинами – так они будут функциональнее и удобнее. Но будьте осторожны – раздвижные двери не должны мешать выдвигаться ящику.

Есть ли какие крупногабаритные вещи, которым место именно в этом шкафу? В прихожей замечательно убирается в шкаф-купе коляска-трость, стремянка, лыжи или самокат. А в спальне – гладильная доска и сушилка. При необходимости внутри шкафа можно отвести нишу под хозинвентарь (швабру, пылесос и т.д.), новогоднюю елку и многое другое.

Чего много в вашем гардеробе? Кто-то не может устоять перед лишней парой обуви, кто-то в самозабвении скупает сумки под каждое платье. А значит, есть резон отвести больше места под полки с обувными коробками или ниши с крючками для хранения сумок. Все мы разные и подход к тому, как сделать чертеж шкафа-купе должен быть индивидуальным.

Как сделать чертеж шкафа-купе в масштабе с размерами

От руки очень сложно выдерживать масштаб при прорисовке шкафа-купе своими руками. Для рабочего чертежа лучше использовать специальные программы. В сети можно найти немало онлайн конструкторов шкафов-купе, которые помогут в этом и не займут много времени для изучения нюансов. Можно также скачать и установить на свой компьютер специфические мебельные программы (Базис-Мебельщик, Pro100) и отрисовать чертеж в них.

ПО позволяет также проставить все ключевые размеры и еще раз проверить чертеж будущего шкафа-купе перед расчетом размеров всех деталей.

Шкаф купе с размерами, стандартные габариты, которые нужно учесть при выборе

Сегодня выбор мебели не ограничивается магазинными предложениями. Любой предмет интерьера можно изготовить на заказ по индивидуальному проекту. Выбирая шкаф купе размеры мебели должны идеально вписываться в параметры комнаты. Подробнее о размерах каркасной мебели расскажем в данной статье.

Размеры

Выбор новой мебели всегда начинается с определения ее габаритов. Здесь нужно учитывать не только ширину и высоту комнаты, где будет установлен предмет мебели, но и окончательный дизайн помещения. В этом вопросе важен каждый сантиметр. Например, если рядом с широким шкафом купе будет установлена еще тумба или любой другой предмет обстановки, нужно правильно продумать их размещение. В этом случае не лишним будет создать проект дизайна помещения и уже по нему выполнять чертеж будущей мебели.

Естественно, нужно учитывать именно параметры дома. Но есть другие важные моменты. Максимальная высота шкафов купе ограничивается потолком, если решили выбрать «высокую» модель, учитывайте, что двери не рекомендуется делать выше 2,5 м, максимум – 2, 65 м. Неохваченная часть либо остается открытой, либо оснащается дополнительными дверцами. Если в помещении установлен натяжной потолок, то между ним и верхней плоскостью должно быть расстояние минимум 50 сантиметров.

Стандарт

Как таковых, стандартных размеров шкафов купе нет. Но есть рекомендации, которых стоит придерживаться, создавая проект:

  • высота цоколя около 10 см;
  • максимальная высота шкафа купе – 250 см, что соответствует высоте листа ДСП. К тому же высота потолков зачастую составляет 2,2 – 2,5 метра, поэтому делать мебель более высокой бессмысленно;
  • ширина мебели – 300 см;
  • общая глубина 45 см, если меньше, то это уже будет не стандартная модель. В целом же, самым удобным в использовании считается шкаф купе с глубиной 50 см;
  • ширина полок – не более 100 см;
  • расстояние между полками – 30 см.

Стандартная высота напрямую связана с высотой потолков квартиры. Такая мебель будет актуальна в гостиной или спальне – она вместительна, функциональна, занимает не слишком много полезной площади.

Обратите внимание, что эти замеры условны, оптимальная ширина, высота и глубина определяются индивидуально. У каждого производителя имеются свои понятия о стандартах мебели.

Мини

Шкаф небольшого размера отлично впишется в интерьер малогабаритной прихожей, так как стандартное изделие зачастую велико для этих помещений. Чертеж будущего предмета выполняется с учетом размера комнаты. Следует знать, что для таких шкафчиков есть некоторые ограничения:

  • минимальная ширина составляет 100 см. Минимальный размер дверей для шкафов купе составляет 45 см (ширина). Если сделать их уже, конструкция будет не надежной, дверцы могут попросту выпадать. Если же эта величина слишком велика, то тогда придется остановиться на модели с распашными дверьми;
  • шкафы купе глубиной 35 см – это минимум. Нужно понимать, размер самой полки будет еще меньше – около 25 см, так как купейные двери по стандарту имеют ширину в 10 см. если же 30 см глубина шкафа, на полки остается 20 см – что неудобно и непрактично.
  • максимальная высота мини конструкции не имеет ограничений, это могут быть как невысокие варианты, так и изделия под потолок с антресолями.

Минимальная глубина шкафа купе может составлять и меньше 35 сантиметров. Но чаще всего шкафы купе глубиной 35 см создаются под определенные потребности.

Макси

Шкафы купе больших размеров принято устанавливать в просторных комнатах – спальнях или гостиных. Также такие конструкции отлично подходят для гардеробных. Как и в вопросе с мини, макси размеры тоже имеют определенные ограничения:

  • если минимальная глубина 35 см, то максимальная – 90 см. Следует понимать, что шкаф с более глубокой полкой будут неудобным в использовании, ведь в среднем длина руки взрослого человека равна 60 см. Самым комфортным считается шкаф купе глубиной 50 см;
  • высота конструкции ограничивается размерами стандартного листа ДСП – 278 см. если необходимо увеличить высоту, в проект добавляются антресоли. При этом желательно двери тоже делать двойными, отделяя верхние полки от основного отдела;
  • ширина шкафа купе тоже ограничена размерами листа ДСП. Для ее увеличения в чертеж добавляют перегородки. При этом готовая конструкция будет состоять из двух или более модулей;
  • проектирование дверок тоже имеет определенные ограничения – длина направляющих не может быть более 5 м, с учетом ширины самой дверки до 1 м.

При изготовлении мебели под заказ, большую роль имеет чертеж – если при его разработке будут допущены ошибки, то шкаф купе глубиной 50 см или любой другой, будет низкого качества или вовсе непригодным для использования.

Нестандартные модели

Модель купе с размерами, отличающимися от стандартов, считается нестандартной. Чтобы создать чертеж конструкции, которая будет идеально вписываться в помещение, рекомендуется изначально составить точную схему. Подобная тактика поможет избежать ошибок, ведь изготовление корпусной мебели на заказ связано с ощутимыми финансовыми расходами. Специалисты, благодаря использованию современных технологий, могут реализовать эскизы в ЗD формате. Это дает возможность заказчику увидеть на фото конечный результат, чтобы при необходимости внести изменения.

Шкаф купе глубиной до 45 см тоже относится к разряду нестандартных. В эту же категорию относится и корпусная или встраиваемая мебель больших размеров — шкаф купе глубина 50 см и более. Для изготовления нестандартных моделей не требуется использования специальных материалов. Но, если в шкафу купе глубина 40 см и более, а высота более 150 сантиметров и более, он должен обязательно иметь дополнительные опоры.

На что следует обратить внимания, выбирая модель будущей мебели нестандартного размера:

  • двери от 1 м и более несут усиленную нагрузку на роликовую систему, что может стать причиной ее быстрой поломки. Максимально допустимая ширина – 1 ,3 м;
  • шкаф купе глубиной 40 см или больше, с дверями шириной от 100 см, должен оснащаться дополнительными парами роликов;
  • чем выше изделие, тем должна быть больше толщина листа ДСП.

Габариты дверей с учетом их количества

Само по себе название мебели предусматривает использование раздвижных дверей, состоящих минимум из двух створок. Крепятся и приводятся в движение створки благодаря установке специального механизма. На этапе проектирования важно правильно рассчитать, сколько места в шкафу будут отнимать двери. Не допускается соприкосновение полок и створок.

По стандарту для установки дверей купе оставляют 10 см. Исходя из этого, ширина полок, корзин и прочего должна быть на 10 см меньше общей ширины.

Ширина створок колеблется в пределах от 45 до 100 сантиметров. Количество створок зависит от общей ширины и внутреннего наполнения. К примеру, ящики и корзины для шкафов имеют небольшие габариты, поэтому для такого отдела будет достаточно стандартной двери 50-60 см. А вот в отдел со штангами для одежды можно и увеличить ширину створки.

Элементы наполнения

Комфорт от использования корпусной или встроенной мебели напрямую зависит от того, насколько грамотно спланировано внутреннее пространство. Особенно важно заранее все продумать, если в новом объекте интерьера планируется хранение не только одежды, но и обуви, книг, постельных принадлежностей, мелкой бытовой техники. Обратим внимание на самые важные моменты планирования:

  • антресоли – потолочные полки подойдут для хранения вещей, которые используются редко. Например, палатки, ролики, коньки, несезонная одежда и обувь;
  • широкие полки – на них удобно размещать габаритные предметы, которые часто бывают нужны – подушки, одеяла, техника. А вот для одежды лучше сделать невысокие и узкие ячейки – это облегчит поиск нужной вещи, да и складывать вещи будет удобнее;
  • открытые боковые полки – данный элемент идеально вписывается в концепцию угловых конструкций. На таких поверхностях можно хранить фото, альбомы, разную мелочь, которая постоянно должна быть под рукой. При заказе мебели для детской комнаты следует оставить несколько полок открытыми – там ребенок сможет хранить книги и игрушки;
  • выдвижные ящики – их размер и количество зависит от потребностей заказчика. Обратите внимание на высоту расположения – не стоит размещать их слишком высоко или низко. Оптимальная высота размещения выдвижных ящиков – 1,2 м от уровня пола;
  • штанги для одежды – для верхней одежды и брюк рекомендуется устанавливать стойку на высоте от 150 см, для рубашек и блузок достаточно расстояния в 110 см;
  • брючница – люди, предпочитающие классический стиль одежды, по достоинству оценят преимущества данного отсека. Установка брючницы позволит хранить брюки в идеальном состоянии;
  • отсек для обуви – представляет собой нижние открытые полки. Сетчатые корзины сделают хранение обуви более удобным. Сетчатые корзины могут использовать для хранения не только обуви, но и разной мелочи.

Обновление интерьера – всегда приятное событие. Особенно, если заранее продумать проект и подойти к процессу ответственно. Оценивайте фото, советуйтесь со специалистами, сравнивайте мнения и смело реализуйте свои дизайнерские задумки!

Видео

Чертеж шкафа купе, сделанного своими руками – Сделаем мебель сами

Здравствуйте.

В прошлой статье я обещал выложить деталировку рассмотренного проекта.

Обещания нужно выполнять, по этому, мы рассмотрим чертежи, благодаря которым, вы так же можете сделать такое изделие самостоятельно.

Ну буду углубляться в подробные объяснения, что и почему, на блоге, по моему, достаточно темы проектирования освещены.

Но, я считаю, что если вы самостоятельно просчитаете этот проект и поймете, что откуда получилось – можете считать, что шкаф купе вы уже спроектировать и собрать сможете (не забываем, что это самое простое изделие). Я сам когда-то учился по такому методу.

Да, кстати, процесс самой сборки этого проекта описан в этой статье.

Для начала – общий эскиз проекта.

Далее, эскизы с размерами.

На данном эскизе не хватает размеров встроенного модуля, по этому, я из вам сразу их приведу:

  • Общая высота – 800мм
  • Общая глубина – 490мм
  • Общая ширина – 395 мм
  • Фасады в модуле – вкладные (внутренние)

Общая глубина шкафа – 600мм.

Теперь – деталировка:

  • Гор(н) – 1590х600
  • Планки для утолщения Гор (н):
  1. 100х1590 (2шт)
  2. 100х400 (3шт)
  • Гор(в) – 1556х600
  • Бок – 2318х600 (2шт)
  • Перег – 2302х500 (4шт)
  • Гор1 – 548х500 (2шт)
  • КП1 – 548х80 (4шт)
  • РЖ1 – 548х600 (2шт)
  • Полка1 – 548х490 (7шт)
  • Гор2 – 396х500
  • Полка2 – 396х490 (3шт)
  • КП2 – 396х80 (2шт)
  • ДВП1 – 1760х578 (2шт)
  • ДВП2 – 2300х426
  • Проем под раздвижную систему – 2302х1556 (на 3 раздвижные фасада)

Теперь деталировка встроенного модуля с выдвижными ящикам:

  • Бок – 800х490 (2шт)
  • Гор – 363х490 (2шт)
  • РЖ – 363х400
  • Деталь ящика1 – 130х305 (8шт)
  • Деталь ящика2 – 130х450 (8шт)
  • Фасады – 185х356 (4шт)
  • ДВП – 448х335 (4шт)

Нужно учесть, что размеры фасадов – это чистые размеры в раскрое. Фасады рассчитывались под поклейку ПВХ=2,0мм, по этому, чтобы узнать окончательные размеры фасадов, нужно к каждому размеру прибавить 4мм.

Шкаф с распашными фасадами имеет такую же высоту, как и купе, габаритную ширину (по нижнему, сдвоенному горизонту) – 780мм, габаритную глубину (по нему же) – 390мм.

Итак, его деталировка:

  • Гор(н) – 780х390
  • Планки для утолщения:
  1. Планка1 – 100х780 (2шт)
  2. Планка2 – 100х190 (3шт)
  • Гор- 746х366 (3шт)
  • Бок – 2318х366 (2шт)
  • Перег – 1802х366
  • Полка – 365х356 (10шт)
  • Фасад1 – 486х382 (2шт)
  • Фасад2 – 1819х382 (2шт)
  • ДВП – 2316х776

Фасады, как и в примере с встроенным модулем, рассчитаны под поклейку ПВХ=2,0 мм. На эскизе, отмеченное расстояние в 500мм – это от верхней грани одного горизонта до нижней грани другого (т.е. внутренний проем между этими горизонтами должен быть: 500-32=468мм).

Вот и вся несложная деталировка, рассчитать которую под силу даже школьнику старших классов.

Как бы это странно не звучало, но он (школьник) тоже может вполне самостоятельно сделать такой шкаф (разумеется, с определенной помощью на установке).

Так что, думаю, вы разберетесь.

О подобной мебели, изготавливаемой в определенную нишу читайте здесь.

Если возникнут вопросы по проекту – задавайте в комментариях.

На этом все, до встречи!

Графические стандарты для архитектурной мебели

Архитектурные чертежи служат очевидной цели передачи конкретной информации линейным и прямым образом. Я также считаю, что они служат дополнительной цели — дать всем понять, что я серьезно отношусь к своим рисункам, и им также лучше серьезно к ним относиться. Звучит серьезно, не так ли? Я не буду заходить так далеко, чтобы полностью исключить свое эго как способствующее моему мышлению, но, поскольку я на самом деле не рисовал ни одного из этих рисунков, я собираюсь добавить, что то, как мы рисуем, помогает построить сортировку. культуры дизайна, которую я хочу закрепить в нашем офисе.С этой целью я сегодня буду обсуждать детище Райана Томасона, одного из сотрудников нашей фирмы.

В каждом растущем желании, чтобы наши чертежи выглядели определенным образом (, одновременно передавая информацию, которая, по нашему мнению, в конечном итоге приведет к созданию более качественного продукта ), сегодня мы собираемся обратить наше внимание краснодеревщикам. С тех пор, как мои первые несколько лет после школы были вовлечены (в основном) в работу над розничными проектами, я стал довольно хорошо осведомлен о том, как строятся шкафы.Также в это время я близко познакомился со стандартами AWI. AWI расшифровывается как « Architectural Woodworking Institute », и они разработали стандарты, которым мы следуем в нашем офисе при построении шкафов.

На изображении выше показан пример системы идентификации шкафов с использованием номенклатуры AWI « Casework Design Series ». На графике выше (созданном AWI) используется серия символов (квадраты поворачиваются на 45 °) с числом, содержащимся в середине, и дополнительными тремя числами ниже. Центральное число соответствует определенному стандартному типу шкафа, а числа ниже соответствуют ширине, высоте и глубине каждого отдельного шкафа.

Существует значительное количество типовых шкафов, уже идентифицированных с помощью системы Casework Design Series (CDS), и они подразделяются следующим образом:

Базовые шкафы

без ящиков — 100 Серия
Базовые шкафы с ящиками — 200 серия
Стенка Подвесные шкафы — Серия 300 Высокие шкафы для хранения
— Серия 400 Высокие шкафы-купе
— Шкафы для библиотек серии 500
— Серия 600 Передвижные шкафы
— Серия 700

Все шкафы в системе CDS предназначены для конструкции ТИПА А со встроенными готовые концы и накладки на стену шириной не более 1 1/2 дюйма.

Изображение выше — это лишь небольшой образец типов стандартных шкафов, которые доступны для ссылки в CDS. Я взял два приведенных выше изображения из книги стандартов AWI 2009 года, которая есть у нас в офисе, и есть примерно 20 страниц типичных дизайнов шкафов, из которых можно выбрать. Если по какой-то причине шкаф, который вы ищете, не существует в качестве типичного стандарта, все, что вам нужно сделать, это выбрать шкаф, который наиболее соответствует, и добавить букву «M» (от «модифицированный») в конец шкафа обозначение.

Я большой поклонник использования стандартов AWI и ссылок на них; он гарантирует, что столярный цех, который оценивает или строит наши шкафы, точно знает, какому стандарту они будут соответствовать. С этими стандартами связаны три классификации оценок, и, просто указав оценку, вы можете обеспечить ожидаемый уровень стандарта. Классы:

ЭКОНОМИЧНОСТЬ: (которую мы используем редко) Эта спецификация указывает на то, что вы ожидаете от всех аспектов конструкции шкафа самые основные и минимальные.Это может быть настолько простая конструкция, как стыковая конструкция из окрашенных элементов из ДСП, и обычно применяется для деревянных конструкций, которые не находятся в поле зрения общественности.

ПОЛЬЗОВАТЕЛЬСКАЯ СТЕПЕНЬ: Обычно указывается и адекватно охватывает большинство высококачественных архитектурных деревянных конструкций, обеспечивая четко определенную степень контроля над качеством материалов, изготовления или монтажа проекта.

ПРЕМИУМ КЛАСС: Обычно используется в тех областях проекта, где требуется высочайший уровень качества, материалов, изготовления и монтажа.Этот сорт требует улучшения толщины элементов, качества конструкции каркаса, коробок типа «ласточкин хвост» и способов укладки деревянного шпона, среди прочего.

Как правило, мы обычно применяем премиум-класс для всех наших проектов.

(можно выбрать все следующие изображения, и они откроются в новом окне в гораздо большем масштабе)

Чтобы показать, как мы собираемся начать реализацию CDS, я подумал, что возьму взгляните на некоторые изображения до и после чертежей шкафов, которые появляются на наших внутренних фасадах.Эти конкретные фасады взяты из одного из проектов, над которым мы сейчас работаем — и я намерен сделать этот набор чертежей золотым стандартом в нашем офисе и основой, по которой будут измеряться все другие наборы строительных чертежей.

Мы всегда проектируем и рисуем шкафы на наших внутренних фасадах. Хотя теоретически мы могли бы размеры шкафов на наших планах, вертикальные контрольные размеры могут отображаться только в вертикальном разрезе. Высота кухни выше очерчена достаточно четко, чтобы любой компетентный цех столярных изделий смог точно создать наш дизайн… но мы думаем, что это могло быть лучше.

Войдите в CDS. Теперь нам не нужно разбивать по размерам каждую группу шкафов, чтобы передать размеры, и нам не нужно разрезать пару страниц на секции шкафа. Каждый шкаф имеет обозначенный тип шкафа (например, 301M, как показано в верхнем левом углу рисунка выше) и соответствующую ширину, высоту и глубину.

Поскольку мы используем Revit в нашем офисе, каждый из этих шкафов может быть стандартом в нашем семействе шкафов, и в результате они будут «умными» чертежами.Это означает, что мне не нужно указывать размеры каждого шкафа в теге, И я могу создать график столярных работ, который будет заполняться самостоятельно, если я захочу это сделать.

Я должен заявить для протокола, что эти чертежи столярных изделий не полны и не готовы к выпуску — это просто чертежи, которые были отправлены мне на рассмотрение. Есть некоторые небольшие изменения, которые необходимо внести, но в целом я очень доволен графическим изображением, как они выглядят, а также воодушевлен общим уровнем контроля качества, который мы сможем реализовать в нашем небольшом офисе.

Это просто пример того, как столярные изделия в другом типе комнаты могут извлечь выгоду из этой системы — скромный «порошковый туалет». Мы уже пытаемся очертить фактические узоры плитки, а также нарисовать фактическую сантехнику — опять же, эти чертежи могут отлично подойти для любого компетентного столярного цеха … но речь идет о том, чтобы сделать вещи лучше, верно?

Тот же чертеж, только с последними добавленными комментариями с пометкой, а также с соответствующим обозначением CDS.Эта система также дает нам возможность добавить строку тега внизу, чтобы дополнительно прояснить некоторые уникальные особенности каждого отдельного шкафа. Например, я мог бы добавить выдвижную полку к шкафу под раковину в качестве модификации к базовому семейству. Все, что я хотел бы добавить, — это строчка «Roll-Out Shelf», и меня охватили. Опять же, поскольку это умные чертежи, этот модификатор будет отображаться в расписании столярных работ в разделе «Примечания». На самом деле не должно быть путаницы между дизайном и намерением, которое мы стремимся достичь как офис, и продуктом, который строит подрядчик по столярным изделиям.

Есть еще некоторые элементы, над которыми нам нужно работать, но они больше связаны с нашим пониманием системы CDS, чем с нашей способностью реализовать их в наших чертежах. Например, в наших более современных проектах мы используем много полноформатных безрамных шкафов. Должен ли я измерять глубину до моей рамы коробки или до накладываемой на месте детали отделки, чтобы получить окончательный размер? Один может определять окончательную глубину, а другой может определять глубину коробки для производственных целей.

Мы также рискуем работать с подрядчиком по столярным изделиям, который не знаком со стандартами AWI. Маловероятно, но если бы это произошло, и они не захотели бы набирать обороты, я не уверен, что в любом случае захочу работать с этим подрядчиком столярных изделий.

В любом случае, вы можете почувствовать количество усилий, которые мы вложили в чертежи, и я думаю, что эта последняя модификация имеет только положительные стороны.


Это пятая статья, которую я написал о важности архитектурных чертежей, и по мере того, как я пишу их все больше и больше, они, кажется, становятся все более и более конкретными. Если вы хотите увидеть все статьи из этой серии, просто перейдите по ссылкам ниже:

Графические стандарты (часть 1) — посмотрите, как рисует архитектор, строительные чертежи архитектора и как они передают дополнительную информацию чем просто как что-то построить.В этой статье основное внимание уделяется планам, а также символам и клавишам, которые используются для отправки читателя в нужное место.


Графические стандарты (часть 2) — продолжение (очевидно) публикации «Графические стандарты, часть 1», но мы продолжаем внимательный взгляд на внутренние фасады и детали.


Мне также нужно уделить минуту, чтобы повторить, насколько я счастлив, что кто-то еще в моем офисе принес мне эту идею шкафа для обсуждения.Мне легко проповедовать новообращенным здесь о жизни архитектора и еще о чем-то — вместе, чтобы плоды моего труда проявились среди людей, которые работают со мной. Так уж получилось, что во всех проектах, которые я показывал здесь на сайте за последние 3 года, в той или иной форме участвовал Райан Томасон. Мы с Райаном сотрудничали во многих проектах, включая KHouse Modern и несколько моих текущих проектов. Райан нарисовал почти все технические чертежи, и я рад сообщить, что он выпил Kool-Aid и так же, как и я, заботится о том, как выглядят наши рисунки.Я был полностью удовлетворен тем, что сохранил статус-кво на чертежах нашего шкафа, но именно Райан увидел возможность для улучшения.

Для всех вас, кто читает этот сайт и думает, что единственное, что имеет значение, — это работа над дизайном технического документа, вы очень ошибаетесь. Эти проекты хороши ровно настолько, насколько хороши их реализация, и Райан является доказательством того, что внимание к мелочам приносит огромные дивиденды. Он ценный сотрудник нашего офиса, и именно он мне нужен для работы над своими проектами. Это то, к чему мы все должны стремиться … быть парнем, которого люди хотят, чтобы они работали над своими проектами.

Счастливого рисования,

Новый год, новые приключения (которые могут убить меня) Важна входная дверь в ваш дом

Еще лучшие вещи из жизни архитектора

Чертежи шкафов и столярных изделийReadWatchDo.com

Щелкните изображение, чтобы просмотреть в Интернете увеличенное изображение, или щелкните ссылку ниже, чтобы загрузить файл PDF, 3 листа размером 24 x 36 с изображением проекта жилой кухни.

Хорошие чертежи необходимы для успеха в производстве корпусных изделий на заказ / архитектурных столярных изделий.Они представляют собой ясное представление о проекте как для клиента, так и для краснодеревщиков, которые выполняют реальную работу. Если вам нужны отличные чертежи, доставленные вовремя и по разумной цене, мы должны поговорить.

Я обладаю более чем 30-летним опытом работы в бизнесе, во всем, от стендовых работ до установки, управления и разработки проектов, таких как небольшие, как отдельный предмет мебели, и такие, как жилые дома и коммерческие проекты стоимостью в несколько миллионов долларов. Большая часть этого времени была потрачена на подготовку чертежей и выяснение того, как перейти от идеи на бумаге к реализации наиболее эффективным способом.

НАЖМИТЕ СЮДА, ЧТОБЫ СКАЧАТЬ ФАЙЛ PDF (3 24 X 36 ЛИСТОВ) ПРОЕКТА ЖИЛОЙ КУХНИ

Я знаком с отраслевыми стандартами и общими методами строительства, но я также нахожу время, чтобы убедиться, что ваших чертежей отражают ваши методы и предпочтения . Если у вас есть существующий формат и стиль для вашего магазина или представленных чертежей, я буду рад подобрать их. Если вы этого не сделаете, я буду также счастлив работать с вами, чтобы разработать стиль презентации, который отвечает потребностям людей в магазине и впечатляет ваших клиентов.

Я могу работать в AutoCAD, а также создавать 3D-модели с помощью SketchUp Pro. Эти две программы прекрасно работают вместе, и я потратил много времени на разработку эффективного рабочего процесса, который сводит к минимуму время разработки и предоставляет точную информацию и великолепно выглядящие документы.

Если вы хотите узнать, как интегрировать SketchUp в свой рабочий процесс, я могу научить вас и ваших сотрудников, как максимально использовать лучший (и наименее затратный) вариант для проектирования, планирования и презентации вашей работы.Я также могу работать с вами над созданием библиотеки моделей SketchUp для ваших часто производимых предметов. Это дает вам преимущества дорогостоящей системы параметрического моделирования за небольшую часть стоимости. Щелкните здесь, чтобы узнать об использовании SketchUp для управления проектами в шкафу.

Преимущества аутсорсинга вашего магазина Рисунки:

Я разбираюсь в сфере производства столярных изделий и столярных изделий, а также понимаю, каково это вести бизнес. Есть много головных уборов, которые нужно надеть, и не хватает времени, чтобы обо всем позаботиться.Моя цель — установить отношения с моими клиентами, чтобы планирование работ и создание чертежей было надежным, предсказуемым и доступным. Я живу в районе Цинциннати, но в нашу цифровую эпоху легко работать на расстоянии.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ЗАГРУЗИТЬ ФАЙЛ PDF (5 11 X 17 СТРАНИЦ) ЭТОГО ПРОЕКТА КОММЕРЧЕСКОГО ШКАФА.

НАЖМИТЕ ЭТУ ССЫЛКУ, ЧТОБЫ ДОСТАТЬСЯ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Укажите свой номер телефона и лучшее время для звонка, и мы обсудим, как я могу помочь вам в создании ваших рисунков.

— Боб Лэнг

Нравится:

Нравится Загрузка …

Связанные

Чертежи шкафов: для чего?

Просмотры поста: 5,795

Строителей часто интересует кабинетный магазин, рисующий работы индивидуального домашнего проекта. Вы когда-нибудь задумывались, почему эти рисунки так важны? Давайте копнем глубже.

Мы, в BluEntCAD, были связаны со многими компаниями по производству столярных изделий за последние два десятилетия, и мы, безусловно, заметили, что почти все имеют разные мнения о рабочих чертежах.Он начинается с повышенного спроса на каждую мельчайшую деталь, требуемую в чертежах, до изменений, которые могут быть допущены в конструкции кабинета архитектора. Каждый хочет персонализировать свою работу в соответствии со своим личным стилем.

Некоторые компании не поддерживают добавление слишком большого количества деталей в рабочие чертежи, потому что они не хотят вмешательства со стороны архитектора на более поздних этапах. Они просто хотят построить то, что им нравится. Это больше похоже на свободу творчества.Такие компании считают, что если архитектор уже нарисовал чертежи, то подробные чертежи шкафа нам не нужны. Однако этот сценарий может быть возможен в небольших проектах, но для более крупных требуются соответствующие чертежи.

Напротив, есть компании, которые полностью поддерживают заводские чертежи и хотят, чтобы каждая деталь, такая как положение винта и расточка, была встроена в них.

Самым распространенным объяснением назначения рабочих чертежей шкафов является демонстрация того, что подробные рабочие чертежи могут легко проиллюстрировать производителю методы построения шкафов без каких-либо сомнений и ошибок.

Но это все? Давайте разберемся.

Преимущества, полученные с помощью рабочих чертежей шкафа

  • Поиск ошибок

    Подробные рабочие чертежи шкафа помогают обнаружить все виды ошибок или конфликтов на ранней стадии.

    Составители столярных изделий или дизайнеры начинают свою работу с исходного материала, такого как архитектурные чертежи. Эти архитектурные чертежи довольно подробны в некоторых случаях, а в некоторых, они не там, где составители должны предсказывать многое, основываясь на своем воображении и опыте.

    В некоторых случаях информация, приведенная на архитектурных чертежах, приводит к путанице. Именно здесь рабочие чертежи шкафа играют важную роль в устранении большинства конфликтов и помощи подрядчику и архитекторам в решении этих основных проблем на этапе проектирования.

  • Рентабельность

    Развитие технологий в области столярных инструментов оказало сильнейшую помощь отрасли столярных изделий. Сила рабочих чертежей шкафов помогла и изменила методы строительства, чтобы сэкономить финансовые затраты на проект по сравнению с эпохой, когда ошибки оборудования могли дорого стоить.

    Сила замены оборудования и изменения методов строительства не имеет себе равных в игре по экономии затрат.

    Заинтересованы в услугах по проектированию столярных изделий?

    Рабочие чертежи помогают лучше понять эти заменяющие материалы и внести изменения в конструкцию в последнюю минуту. Эти чертежи также очень помогают в получении одобрения от клиента, и если вы делаете официальный запрос на замену материала, это оказывается сильным подходом к получению благоприятного результата.

  • Понимание искусства детализации

    Все мы знаем, что рабочие чертежи наполнены всевозможными деталями. Как вы думаете, это хорошо или плохо?

    Рабочие чертежи шкафа должны иметь достаточно подробностей, чтобы продемонстрировать архитектору точную структуру продукта вместе с методами строительства. Тем не менее, есть много компаний по производству столярных изделий, которые верят в добавление сложных деталей столярных изделий к каждому месту расположения дюбеля и винта. Это похоже на проблему? Без прав.

    Но наличие дополнительной информации также является проблемой, потому что из-за этого рабочие чертежи выглядят переполненными и запутанными, что приводит к серии ошибок и упускает важные вещи во время производства. В сообществе архитекторов было замечено, что, за исключением немногих, есть много архитекторов, которые не слишком беспокоятся о таких деталях.

    Это практически напрасная трата времени каждого, так как его можно было бы потратить на получение чертежей быстрее или, возможно, на другие важные задачи.Даже если у вас нет лишних задач, вы можете потратить это время на повторное изучение работы, а не на ее усложнение.

    Помимо работы с чертежами шкафа, рекомендуется не тратить много времени на детализацию микрочастиц, которые не входят в ваш объем, если вы не считаете, что это очень необходимо для проекта. Мы часто видели, как дизайнеры снова и снова копируют одно и то же окно на одной стене вместе со шкафами.

    Фактически, вам следует добавить вызов с простым представлением, чтобы получить от него максимальную пользу.Короче говоря, если вы проводите время, повторяя что-то, значит, вы явно тратите больше, чем просто свое время. Итак, мораль этой истории заключается в том, что вы должны ограничивать свои детали в соответствии с объемом.

Take Away

BluEntCAD — это компания по разработке столярных изделий, обслуживающая различные подразделения столярных изделий, включая услуги по чертежам в цехах столярных изделий, чертежи цеха плитки, чертежи цеха по металлу, чертежи цеха по камню. Как бизнес-компания, которая работает над различными проектами столярных изделий по всему миру, мы накопили огромные знания и опыт в различных методах.

Наконец-то мы делаем то, что требуют наши клиенты, и с радостью тратим деньги (в зависимости от работы, конечно), хотят ли они базовую услугу рисования в магазине или мега-таинственный лабиринт Дэвиса с каждым последним винтом. Свяжитесь с нами, чтобы узнать больше.

Максимальное значение. Достигнуто.

Понимание планов этажей и шкафа

Поэтажный план

При просмотре плана этажа, разработанного архитектором или дизайнером интерьеров, вы заметите в зоне кухни различные типы линий, изображенные на чертеже.

На чертежах коммерческих, многоквартирных или жилых домов базовые шкафы показаны сплошными линиями, а навесные шкафы показаны пунктирными линиями (см. Рис. A). Линии стен имеют толстые очертания, но не закрашены.

На чертежах жилых домов, особенно в сотрудничестве с NKBA, или Национальной ассоциацией кухонь и ванных комнат, базовые шкафы показаны пунктирными линиями, а навесные шкафы показаны сплошными линиями (см. Рис. B). В отличие от коммерческих чертежей, линии стен на планах жилых домов обычно закрашиваются, за исключением тех случаев, когда показаны дверь или окно.

Рисунок A Рисунок B

Для обозначенных конкретных шкафов номенклатура показана для обозначения типа шкафа и его размера или ширины и высоты. В зависимости от производителя шкафы доступны с различной шириной, а также высотой для навесных шкафов и высоких шкафов. Например, на плане этажа кухни вы обычно увидите базовый шкаф с маркировкой SB36, B30, 3DB24 и W2442.Что означает указанная выше номенклатура:

  • SB36 = SB обозначает основание под раковину, а 36 означает, что ширина шкафа составляет 36 дюймов.
  • B30 = B обозначает основание, а 30 означает, что ширина шкафа составляет 30 дюймов.
  • 3DB24 = DB обозначает основание ящика, 3 спереди означает, что на этом шкафу три ящика, а 24 означает, что шкаф имеет ширину 24 дюйма.
  • W2442 = W обозначает стену, 24 означает, что шкаф имеет ширину 24 дюйма, а 42 означает, что высота шкафа 42 дюйма.

Мебель

Существует множество стилей шкафов в зависимости от того, с каким производителем вы проектируете. У каждого производителя есть множество накладок, стилей дверей, пород дерева и отделки.

Наложение означает, насколько дверца шкафа закрывает лицевую часть шкафа, также известную как лицевая рамка. Существует четыре основных типа: традиционный, полный, врезной и безрамный. Традиционная или стандартная накладка показывает от 1 до 1-1 / 2 дюйма лицевой рамы с центральной стойкой, показанной между дверцами на шкафу с двумя дверцами.Это также известно как частичное наложение. Некоторые производители позволяют дверям стыковаться рядом друг с другом, оставляя зазор 1/8 дюйма, в то время как другие не имеют такой возможности и просто показывают центральную стойку. Полное наложение показывает ¼ ”или меньше лицевой рамы, позволяя дверцам полностью закрывать лицевую часть шкафа. Врезка показывает дверцу шкафа заподлицо с лицевой рамой, оставляя зазор 1/8 дюйма или меньше вокруг двери для минимизации трения. Этот стиль может поставляться с лицевой рамкой с бусами или без бусинок, а также со скрытыми или незакрытыми петлями.Безрамный не имеет лицевой рамы, а дверцы закрывают большую часть коробки шкафа. Оборудование крепится к коробке и обеспечивает полный доступ к шкафу, в отличие от полной накладки, где лицевая рама использует пространство глубины на дюйма.

Рис. C : Наложения показаны слева направо: частичное / стандартное наложение, полное наложение, вставка и бескаркасная)

Стили дверей могут варьироваться от приподнятой панели, плоской панели, перекрытия, под углом, с бортиком, накладной лепкой и встряхивателем, Самый популярный из которых — шейкер.

Рис. D : Виды дверей показаны слева направо: встряхивающее устройство, под углом, выступающая панель, перекрытие.

Породы древесины могут варьироваться от дуба, гикори, ольхи, ореха, клена, вишни, ламината, меламина, акрила, термопленки и МДФ, наиболее популярным и универсальным является МДФ. МДФ, также известный как древесноволокнистая плита средней плотности, не следует путать с мебельной плитой или термопленкой. МДФ представляет собой изделие из композитной древесины, которое хорошо работает в областях, где уровень влажности меняется в течение года, поскольку он не расширяется и не сжимается, как цельная древесина, и его можно красить. Thermofoil — это ламинат, у него ограниченное количество стилей дверей и обычно он доступен только в белом цвете. Продукт со временем стареет, вызывая появление желтого оттенка, а в местах с сильным тепловым воздействием и брызгами воды он может вызвать появление ряби или пузырей под покрытием.

Отделка может варьироваться от окрашенного, окрашенного, тисненого или тяжелого текстурированного или глянцевого ламината, наиболее популярными из которых являются окрашенные покрытия.

( Рис. E: Отделки показаны слева направо: окрашенный, окрашенный, тисненый и глянцевый ламинат)

2018/2019 Тенденции в мебельной промышленности:

Отделки

Лакокрасочные покрытия пользуются большим спросом, особенно в белых и серых тонах.Некоторые дизайны акцентируют внимание на специальных областях, таких как туалетные столики для ванных комнат или барные стойки в таких цветах, как темно-синий или оливково-зеленый, а также на появлении средних и темных пятен в таких областях, как вытяжки, плавающие полки или острова.

Фото: Маркетинговый сайт Шрока

Смешивание отделки и стилей

Двухцветные цветовые схемы существуют уже пару десятилетий, обычно периметр и островок используются разными цветами. Новейшее введение — это смешивание двух видов отделки в одной области, например, базовые шкафы и навесные шкафы имеют разные цвета, создавая двухцветный оттенок в такой области, как периметр.

Фото: 1. Дизайн Fosterhill 2. Tradewinds General Contracting Inc. 3. Дизайн интерьера Ребекки Хэй

Появились трех- и четырехцветные цветовые схемы, представляющие третью и четвертую отделку, с акцентом на вытяжку на стене, высокие шкафы, плавающие полки и т. Д. или остров. Четыре тона являются довольно новыми для рынка, хотя это можно сделать, используя дополняющие краски и морилки для стен, высоких и базовых шкафов по всему дизайну. Например, стены по периметру и высокие шкафы — светлые (белые), базовые шкафы по периметру — темные (темно-синие), островные шкафы — из темного дерева, а акцентирующие плавающие полки или настенная вытяжка — средней окраски с темной глазурью, чтобы притягивать остров. Конец.

Фото предоставлено: 1. Прекрасная конструкция Fradkin 2. Дом и домашняя фотография 3. Фотография пыльцы Терезы

Столешницы

Прошли времена темных столешниц. Нельзя сказать, что кухни все еще проектируются с темной отделкой столешниц, но домовладельцы хотят, чтобы их кухни казались светлыми, яркими и чистыми. Введите кварц, в зависимости от производителя, это искусственный материал со смесью природного кварца.Дизайн красив, напоминает мрамор без цены на мрамор и обслуживания, а по прочности сравним с гранитом. Однако это не натуральный камень, поэтому он не переносит жару так же, как гранит и плиты у всех одинаковые. Никаких поисков идеального на кладбище.

Фото: ColorQuartz

Storage Solutions

У нас никогда не будет достаточно места для хранения вещей, и за последние пару десятилетий количество аксессуаров для интерьера расширилось.Вы можете не только получить ящики для мусора, выдвижные ящики, ленивую сьюзан и разделители для столовых приборов — и это лишь некоторые из них, но вы также можете получить пылесос или дополнительный лоток для хранения в вашем пальце ноги, держатель для планшета под навесными шкафами и кормление домашних животных станции, если у вас есть домашние животные. Варианты бесконечны!

Фото: Schrock’s Marketing

Аппаратное обеспечение

Возвышение золота всех оттенков золота, полированного, шампанского, розового, бронзового или состаренного. Не путать с латунью, популярной отделкой в ​​80-х и 90-х годах, теперь золотая отделка имеет более изысканный, настоящий золотой цвет.Бронза и никель никогда не выйдут из моды, хотя эти виды отделки претерпевают собственные изменения. Бронза приобретает более теплый и светлый оттенок, а никель пробует более темный подход и становится черным или даже графитом с матовой отделкой. Мрамор также используется в декоративной фурнитуре в сочетании с металлической отделкой и геометрической формой.

Фурнитура — это украшение краснодеревщика, это способ выразить свой стиль, не беспокоясь о том, что он останется навсегда. Это также самый простой и наименее затратный способ обновить существующую мебель.

Фото: 1. Richelieu 2. Richelieu 3. Amerock

Чтобы узнать больше о нашем ассортименте краснодеревщиков, посетите нас здесь . Для столешниц нажмите здесь . Как всегда, дайте нам знать, если у вас возникнут какие-либо вопросы, вы можете позвонить по телефону или посетить для получения дополнительной информации. Спасибо за чтение!

Аутсорсинг услуг по рисованию кабинетов с использованием программного обеспечения Cabinet Vision

G и ваши шкафы художественно спроектированы с использованием программного обеспечения Hexagon Cabinet Vision по цене от 12 долларов в час

Один из самых сложных элементов при проектировании нового офиса, кухни и т. Д.- визуализировать все пространство и убедиться, что используются правильные шкафы, чтобы весь план выглядел безупречным. Искусно отрисованные модели для шкафов найти нелегко, поскольку для их создания требуется время и точность, и они должны быть достаточно хорошими, чтобы напрямую импортироваться в станки с ЧПУ для точного производства и массового производства.

В Flatworld мы собрали отличную команду инженеров CAD и CAM, которые могут создавать высококачественные чертежи шкафов, используя лицензионную версию программного обеспечения Hexagon Cabinet Vision. Мы работаем с дизайнерами интерьеров, мастерами по дереву, производителями и т. Д. Более 17 лет и специализируемся на предоставлении готовых к работе проектов, которые соответствуют стандартам Architectural Woodwork Institute (AWI) по экономически эффективным ценам.

Наши услуги по рисованию шкафов

Обладая более чем 17-летним опытом работы в индустрии столярных изделий, мы понимаем, как работает эта отрасль, и связанные с ней требования. В отличие от большинства других конкурентов, мы не просто перерисовываем инженерные чертежи или модели.Над чертежами наших шкафов уходит много усилий и усилий, чтобы они с легкостью отвечали всем вашим требованиям. Будь то рисование по вашим внутренним стандартам или рисование в соответствии с нашими отраслевыми стандартами, наш настраиваемый подход и возможность масштабирования позволяют вам получить доступ к услугам по рисованию шкафов самого высокого качества.

Наши услуги включают —

01

Индивидуальный дизайн интерьера

Наши специалисты работают с программным обеспечением для работы с шкафами, чтобы помочь создать дизайн интерьера, который точно соответствует вашим требованиям. Созданные дизайны не только точны, но и эстетичны.

02

Визуализация 3D-модели

Мы можем создать реалистичные 3D-рендеры для ваших шкафов, которые затем можно будет импортировать в общий план этажа, придерживаясь пользовательских спецификаций и размеров, предоставленных вами.

03

Оптимизация материалов

Наша команда инженеров САПР может взять ваши существующие проекты или эскизы и создать полностью оптимизированные проекты, которые помогут вам снизить потери.Мы также можем создать специальные конструкции шкафов, которые могут легко вписаться в несколько планов помещений, но при этом сохранят нейтральный эстетический вид.

04

Конструкции для ЧПУ

Используя центр S2M, мы предоставляем эффективные конструкции, которые можно использовать для написания проектов, совместимых с G-кодом и готовых для ЧПУ, которые затем могут быть импортированы в различные станки и инструменты с ЧПУ.

Основные характеристики программного обеспечения Cabinet Vision

Программное обеспечение Cabinet Vision помогает исключить вероятность ошибок на заводе и значительно экономит расходы компании. Это помогает повысить общую производительность и увеличить оборот компании. Некоторые из ключевых функций программного обеспечения Cabinet Vision перечислены здесь —

Дизайн

Визуализация

Торги

Отчеты

Рисунки

Оптимизация

Производство

Наша команда инженеров САПР для услуг по черчению шкафов

Обладая обширными знаниями стандартов качества AWI, вы можете быть уверены, что всегда имеете дело с самой профессиональной командой инженеров САПР, когда передаете нам свои требования.При необходимости мы используем AutoCAD, а также весь пакет Cabinet Vision, который содержит такие модули, как AlphaCam, для лучшего соответствия требованиям клиентов.

У нашей команды —

  • Минимум 5 лет опыта работы с чертежами столярных изделий
  • Опыт в производстве производственных кодов для нескольких стран
  • Опыт работы с крупными производителями оборудования и монтаж шкафов
  • Возможность предоставлять высококачественные и подробные рабочие чертежи, исключающие необходимость корректировок и догадок
  • Дизайн мебели и корпусов, отражающий то, как ваша компания действительно работает и занимается производством
  • Практический опыт работы с множеством высококачественного программного обеспечения для большей экономии

Cabinet Vision Services — Наша экспертиза программного обеспечения

В Flatworld мы верим в то, что производители изделий из дерева, мебели и кухонных шкафов смогут полностью автоматизировать их рабочий процесс проектирования и обеспечить простую интеграцию дизайна в производственный процесс при одновременном повышении производительности по всем направлениям.

Используя лицензионную версию программного обеспечения Cabinet Vision, мы можем разработать все ваши требования к детализации и проектированию, которые требуют передовой технологии твердотельного моделирования. Мы можем сгенерировать все: от чертежей магазина, макетов шкафов, списков раскроя, списков материалов и смет и т.д.

Некоторые из ключевых функций, которые мы используем для высококачественных услуг по рисованию краснодеревщиков, включают —

Полный контроль над несколькими частями

Покомпонентные виды

Пользовательские отчеты с возможностью редактирования

Определение деталей и сборок

Определение конструкции столешницы

Интеллектуальные сочленения, определяемые пользователем

Импорт 3D-моделей материалов

Подбор зерна

Встречная обработка

Создание дверей из МДФ

Создание ящика типа «ласточкин хвост»

Наш процесс проектирования шкафа с использованием программного обеспечения Cabinet Vision

За годы работы с клиентами из различных отраслевых вертикалей нам удалось отрегулировать наши процессы так, чтобы все ваши требования выполнялись внутри компании и со 100% удовлетворением. Наш процесс состоит из следующих шагов —

01. Сбор требований

Мы начинаем с понимания точных требований клиента и всего объема проекта. После этого мы создаем SLA, чтобы обе стороны оставались на одной странице, поскольку объем и бюджет проекта считаются

.

02. Импорт 2D-чертежей

Мы импортируем 2D-чертежи, надежно переданные клиентами через наши FTP-серверы, в наше программное обеспечение для машинного зрения.На этом этапе процесса мы также удаляем все аномалии и ошибки.

03. Создание нестандартного дизайна

Наша команда инженеров САПР начинает с этапа проектирования проекта. При необходимости они также добавляют операции CAM на этом этапе проекта, поэтому рендеринг может хорошо работать с оборудованием с ЧПУ

.

04. Проверка качества

Вся конструкция шкафа и компоновка проверяются группой аналитиков по обеспечению качества, которые обеспечивают соответствие конструкции шкафа вашим спецификациям

05. 3D-рендеринг

Когда мы удовлетворены результатом, мы создаем его 3D-рендеринг, используя проприетарное программное обеспечение. На этом этапе мы можем изменить точку обзора, освещение, тени и т. Д. Для всего макета

.

06. Отчетность и документация

Мы также можем создавать фасады, рабочие чертежи деталей и сборочные объекты в соответствии с требованиями наших клиентов. Для этого мы можем создать полный перечень материалов, списки вырезов и т. Д.

07. Реализация проекта

Как только мы будем удовлетворены окончательным результатом, мы отправим вам окончательный результат в формате, который вы выберете.

Отрасли, которые мы обслуживаем

На протяжении многих лет мы работали с клиентами, принадлежащими к различным отраслевым вертикалям, таким как —

Другие услуги, которыми вы можете воспользоваться

Зачем отдавать на аутсорсинг услуги по рисованию кабинетов с использованием программного обеспечения Cabinet Vision для FWS?

Flatworld имеет отличную репутацию в реализации проектов даже с самым жестким набором требований. Это потому, что мы оптимизируем наши процессы, а наша компетентная команда жаждет новых задач. Некоторые из преимуществ партнерства с нами включают —

  • Высокая рентабельность — Наши разработки помогут вам свести к минимуму потери при производстве и установке шкафов, а наши гибкие тарифные планы гарантируют, что вам никогда не придется доплачивать в виде скрытых платежей или сборов за пересмотр.
  • Безопасность данных — Мы очень серьезно относимся к безопасности данных клиентов.Мы являемся компанией, сертифицированной по стандарту ISO / IEC 27001: 2013 СМИБ, что гарантирует постоянную безопасность всех ваших данных. Доступ к данным имеет только уполномоченный персонал.
  • Единая точка контакта — Когда вы выберете нас в качестве партнера по инженерным услугам, мы назначим специального менеджера проекта, который будет единой точкой контакта для всех ваших потребностей и даже решить любые проблемы, которые могут у вас возникнуть.
  • Accurate Designs -Мы специализируемся на создании высококачественных документов с использованием программного обеспечения для компьютерного зрения. Мы осознаем важность точного дизайна и точности, когда речь идет о размерах и технических характеристиках, предоставленных вами, и гарантируем, что мы придерживаемся их всеми возможными способами.
  • Практический опыт — Наши команды работали над несколькими проектами с несколькими клиентами по всему миру, и в большинстве случаев требования, как правило, сильно различаются. Благодаря нашей способности творить чудеса с программным обеспечением для машинного зрения, мы гарантируем, что задействуем весь свой опыт при разработке индивидуальных шкафов для вас.
  • Исключительное качество — В Flatworld мы считаем, что качество дизайна магазинов и столярных изделий так же важно для нас, как и для наших клиентов. Мы делаем упор на качество, потому что обращаем внимание на мельчайшие детали и зацикливаемся на малейших человеческих ошибках. Независимо от того, нужно ли вам, чтобы мы соответствовали вашим точным спецификациям или стандартам, мы предоставим окончательный рендер именно таким, каким вы его визуализировали.
  • Fast TAT — Наши сроки выполнения заказа от начала до конечной поставки являются одними из самых быстрых в отрасли, но мы ни на каком этапе не идем на компромисс в отношении качества конечной продукции.Наши оптимизированные процессы и наша способность максимально использовать возможности программного обеспечения для машинного зрения гарантируют, что мы всегда будем выполнять поставку вовремя.
  • Повышенная производительность — Учитывая то, как мы автоматизируем наиболее сложную часть бизнеса по рендерингу, вы можете сосредоточиться на других важных задачах и сосредоточиться на повышении своей производительности, чтобы лучше конкурировать.
  • Безопасность профессионального уровня — Мы понимаем, что работа с международными клиентами требует строгого соблюдения стандартных протоколов безопасности и соглашений о конфиденциальности.Защищенные рабочие станции и процессы идентификации FWS гарантируют, что вам никогда не придется дважды беспокоиться о передаче ваших требований нам.

Истории успеха клиентов

Решения Flatworld преобразовали сканы зданий в модели BIM для ремонта

FWS использовал сканирование старых зданий для создания первоклассных 3D-моделей и 2D-планов этажей, разрезов и фасадов для ведущей европейской архитектурной компании.

Прочитайте больше

Flatworld предоставил готовые чертежи заказчику архитектурного бюро из США

FWS построил комплексные модели CAD с положениями переключателей, электрическими схемами, RCP и т. Д.на 230 участков за 2 месяца для архитектурной компании из США.

Прочитайте больше

Отзывы

Наш назначенный представитель по работе с клиентами был чрезвычайно сведущ в инженерных чертежах и архитектурных услугах, что облегчало общение.

Президент,
Строительная компания в США Еще отзывы »

Партнер с FWS по предоставлению исключительных услуг по рисованию шкафов

За прошедшие годы наши эффективные услуги по рисованию шкафов позволили деревообработчикам, производителям, архитекторам и инженерам снова сосредоточиться на них, позволив нам взять на себя большую часть части визуализации и проектирования. Для получения дополнительной информации о наших услугах по проектированию заводов и о том, как мы используем вычислительные возможности программного обеспечения для машинного зрения, свяжитесь с нами прямо сейчас!

Основы корпусного строительства для домашних мастеров

Независимо от того, строите ли вы стереофонический шкаф или комод, кухонный шкаф или туалетный столик для ванной, основная конструкция корпуса одинакова. Корпус или предмет мебели состоит из корпуса или корпуса с двумя сторонами: нижней и верхней, задней и передней.Передняя часть может содержать ящики, дверцы или полки или их комбинации. Здание кабинета имеет несколько вариаций, которые можно использовать в строительстве.

Каркасную конструкцию можно разделить на три типа: каркасную, рамно-панельную и коробчатую или ящичную. Конструкция с ножками и поручнями встречается на стульях, столах, скамьях, табуретах и ​​на некоторой мебели, такой как сундуки.

Каркасно-панельная конструкция используется для изготовления составных частей многих типов мебели, включая боковые стенки, двери и внутренние сетчатые рамы с пылезащитными панелями, которые используются во многих прекрасных предметах мебели ручной работы.

Конструкция ящика или ящика — это основная конструкция комодов, буфетов, письменных столов и комодов, а также кухонных шкафов и туалетных столиков для ванных комнат.

Самая простая конструкция корпуса — это ящик из фанеры. Это может быть фанера из хвойных или твердых пород дерева, их можно красить или окрашивать и покрывать лаком. ДСП, отделанная с одной или двух сторон, является обычным материалом для строительства некоторых шкафов. Корпус также может быть изготовлен из цельного дерева, но в наши дни цельное дерево используется только для небольших предметов или для очень красивой мебели.

Самая простая мебель — это коробчатая конструкция, например кухонный шкаф. Показаны типичные строительные размеры основания кухонного шкафа с нанесенной облицовкой.

Конструкция корпуса кухонного шкафа

Верхний и нижний шкафчики имеют одинаковые основные конструктивные особенности. На нижнем шкафу первый шаг — разрезать две стороны. Кстати, вы можете создать собственный кухонный шкаф, который впишется в любое пространство, а не отдельные небольшие секции, соединенные, как в покупных шкафах.Или вы можете создать более мелкие отряды и присоединиться к ним таким же образом. Если сторона должна быть закрыта у стены, эта сторона может быть сделана из более экономичной фанеры. Открытая сторона должна быть вырезана из хорошей фанеры с твердой или мягкой древесной поверхностью.

Типичная конструкция верхнего кухонного шкафа с нанесенной облицовкой.

Ниже приводится простейший метод строительства с использованием клея и финишных гвоздей, которые затем устанавливаются под поверхностью, а отверстия заполняются шпатлевкой для дерева.Вырежьте паз размером 1/4 на 1/4 дюйма на внутреннем заднем крае каждой боковой детали спинки шкафа. В большинстве шкафов нижняя полка приподнята над полом, чтобы освободить пространство для пальцев ног или доску для ног. Найдите положение дна на боковых частях и отметьте прорези в отбойнике на каждой стороне шкафа. Отрежьте с помощью сабельной пилы.

В большинстве случаев нижняя передняя облицовка имеет ширину 1 дюйм, что позволяет выступу на 1/4 дюйма выступать вниз в пространство для пальцев ног. Отметьте это место, а затем с помощью столярного квадрата отметьте линию дна.Отрежьте нижнюю часть на 1/4 дюйма уже, чем стороны, а затем закрепите нижнюю часть на месте с помощью клея и обработайте гвозди, убедившись, что она совмещена с квадратами. Установите планку для гвоздей сверху сзади. Обрежьте его, чтобы он поместился между двумя сторонами, и закрепите на месте с помощью клея и закончите гвозди. Отрежьте спинку нужного размера из 1/4-дюймовой фанеры или ДВП и, положив корпус лицевой стороной вниз, положите спинку на место. Используйте столярный угольник, чтобы убедиться, что корпус квадратный, а затем закрепите заднюю часть скобами 1/2 дюйма и пневматическим гвоздезабивателем или гвоздями с покрытием 3/4 дюйма.

Первый шаг — собрать базовую коробку, в данном случае из фанеры, с помощью клея и шурупов или гвоздей.

Сначала обрежьте боковые грани. Нанесите клей на край корпуса.

Поверните корпус вертикально, и вы готовы к установке облицовки. Вырежьте и установите любые разделители полок. Самый простой способ, особенно для дверей внахлест, — это наклеить на кромки фанеры ленту из шпона. Однако сначала эти края необходимо отшлифовать до гладкости. Более традиционный метод — наклеить отдельные защитные полосы на передние края корпуса.Обычно они плотно прилегают к внешним краям корпуса, но перекрывают внутренние края.

Сначала разрежьте две боковые кожухи, совместив их заподлицо с верхним концом сторон и нижним краем пространства для пальцев. Закрепите их на месте с помощью клея и гвоздей №6. Затем отрежьте нижнюю облицовку так, чтобы она поместилась между двумя боковыми гранями, обеспечивая правильную ширину, соответствующую верхнему краю нижней полки и нижним краям зазоров между пальцами по бокам. Чтобы отрезать по длине, отрежьте один конец гладким и квадратным, затем удерживайте его на месте и острым карандашом отметьте длину. Отрежьте кусочки квадратной формы с помощью лезвия с мелкими зубьями на радиальной пиле. Приклейте на место и прикрепите гвоздями № 6 к нижнему краю корпуса. Используйте гвозди № 8 через боковые стороны в стороны, чтобы закрепить их на месте. Обрежьте верхнюю облицовку таким же образом, надорвав по ширине, а затем по длине. Края всех облицовочных машин должны быть гладкими.

Совместите облицовку заподлицо с краем корпуса и закрепите на месте гвоздями.

Установите шляпки гвоздей немного ниже поверхности дерева.

Затем измерьте верхнюю облицовку, чтобы она точно вошла между двумя боковыми гранями.

В этом случае верхняя облицовка крепится между двумя боковыми облицовками с помощью клея и финишных гвоздей № 8 через края боковых облицовок в торцы верхней облицовки. Если в шкафу есть ящики, вырежьте фаски и установите таким же образом. Обрежьте дверцу и перегородки ящика, чтобы они поместились между нижней облицовкой ящика или облицовкой и верхней или нижней облицовкой по мере необходимости. Они могут быть закреплены на месте самозакручивающимися шурупами с потайной головкой в ​​отверстиях с потайной головкой, с помощью клея и гвоздей или клеевых блоков с тыльной стороны.Деревянные планки размером 3/4 на 1 1/2 дюйма прикреплены внутри спереди и сзади, а также по бокам вверху для фиксации столешницы на месте.

Используйте пилу с мелкими зубьями и сделайте квадратный надрез, чтобы в стыке не осталось отверстий.

Прибейте верхнюю облицовочную пластину на место, а затем таким же образом установите нижнюю облицовочную пластину.

Установите разделительные решетки таким же образом.

Закрепите концы облицовочных элементов финишными гвоздями № 8 через их сопрягаемые облицовочные элементы.

На этом этапе нижняя часть шкафа готова к установке. Если для раковины необходимо установить водопровод и электрические соединения для удаления отходов, измерьте и вырежьте отверстия на этом этапе. Затем установите шкаф на место. Шкаф должен быть ровным во всех направлениях. Используйте четырехфутовый уровень, чтобы определить уровень, и деревянную черепицу в качестве прокладок, чтобы обеспечить ровную единицу. Найдите стойки в стене и закрепите шкаф на месте винтами через заднюю верхнюю планку с гвоздями. Заднюю стенку шкафа также можно прикрепить к стене с помощью шурупов в шпильки.Соберите столешницу и установите.

Верхние шкафы сконструированы таким же образом, с использованием конструкции коробки или корпуса для боковых сторон, дна и верхней части из фанеры толщиной 3/4 дюйма. В этом случае по бокам, сверху и снизу есть прорези размером 1/4 на 1/4 дюйма по внутренним краям для фанеры или спинки из ДВП. Таким же образом вырезаются и устанавливаются облицовки. Верхние шкафы крепятся к стене с помощью планки для гвоздей вверху и через заднюю часть в стойки, а также винтами через заднюю часть в стойки.Самодельные домкраты размером 2 на 4 с клиньями из черепицы можно использовать для временного удержания верхнего корпуса в нужном положении, а также для выравнивания и вертикального закрепления его до тех пор, пока вы не сможете надежно закрепить его на месте.

Установите гвозди немного ниже поверхности.

Затем заполните все отверстия от гвоздей шпатлевкой для дерева.

Вертикальные фасовочные машины часто крепятся винтами с зенковкой с внутренней стороны.

Более сложная форма конструкции включает создание облицовочного каркаса из врезных и шиповых соединений.Затем передняя облицовочная рамка прикрепляется к боковым сторонам корпуса, сверху и снизу с помощью клеевых блоков и шурупов с потайной головкой изнутри или с помощью клея и бисквитных соединений. Это полностью устраняет отверстия от гвоздей, которые необходимо заполнить, и является лучшим методом для прекрасных мебельных ящиков.

Прекрасная мебель часто состоит из ящика с собранной лицевой рамкой, закрепленной на переднем крае ящика. Скошенные углы делают конструкцию еще более красивой.

Другая форма конструкции состоит из опор и перил с панелями.Рельсы собираются с помощью шип-пазов или дюбелей. Панели держатся в рамах.

Каркасно-панельное строительство

В этом типе конструкции угловые стойки узла, которые также могут быть монтажными ножками, снабжены панелями. Рама состоит из реек и стоек, скрепленных между собой пазом и шипами или дюбелями. Угловые стойки или стойки могут иметь шпунт или шпунт для установки панелей, или панели могут удерживаться на месте дюбелями или бисквитами.Это очень популярный метод создания небольших сундуков и столов, а также более крупных предметов изысканной мебели. Панель может быть изготовлена ​​из более тонкого или более толстого материала, имеющего форму по краям.

Внутреннее обрамление встроенной и простой мебели может состоять из стеллажей с регулируемыми деревянными полками или деревянных планок для поддержки постоянно установленных полок. Ящики могут использовать металлические раздвижные системы. Однако для красивой мебели и мебели внутренняя конструкция так же важна, как и внешняя, потому что внутреннее обрамление не только обеспечивает ящики и полки, но и обеспечивает прочность. Ящики часто поддерживаются внутренними деревянными перегородками, называемыми сетчатыми рамами. Можно использовать цельную основу или фанеру, но они значительно увеличивают вес. Обычно используются открытые рамки. Если рамы оснащены тонкими деревянными панелями, их называют пылезащитными панелями. Пылезащитные панели и сетчатые рамы — знак качественной мебели. Их всегда используют на письменных столах или в бюро с запираемыми ящиками; в противном случае вы можете снять верхний ящик и попасть в содержимое ящика под ним.

Во многих прекрасных мебельных конструкциях используются сетчатые рамы с пылезащитными панелями между ящиками.

Эти рамы обычно собираются с шипами и шипами, а также с шипами для тонких деревянных панелей. Рамки из полотна можно удерживать на месте с помощью клея и гвоздей или шурупов. Чаще всего рамы вставляются в рамы или дадо по бокам корпуса, а клеевые блоки используются для поддержки деталей рамы сзади. Хотя выступы на боковых сторонах корпуса могут быть на всю толщину деталей рамы, лучше всего зарубить края рамы и вырезать более узкое шовное соединение, чтобы обеспечить большую поверхность склеивания и более прочное соединение. Соединение типа «ласточкин хвост» является самым прочным для данного типа агрегатов; однако рамы должны входить спереди. При использовании рамно-панельной конструкции и для боковых сторон корпуса, перемычка может быть оснащена заглушками врезными и шипами.

Если передний край рамы также должен выступать в качестве лицевой стороны ящика, он покрывается твердой древесиной, чтобы соответствовать внешнему виду проекта. В противном случае рама будет скрыта за фасадами ящиков. Если рамы длинные, как у буфетов, они должны иметь среднюю опорную рейку или даже две опорные рейки, если это необходимо.

Двери и ящики

Двери и ящики могут быть внахлест, выступ или заподлицо. Двери и ящики внахлест открывают всю толщину фасада. Их часто используют на кухонных шкафах «евро» и на туалетных столиках. Двери с выступами и ящики обычно имеют выступы размером 3/8 на 3 дюйма или паз по всем краям. Это позволяет использовать петли с выступом 3/8 дюйма для установки дверей. Двери и ящики заподлицо с фасадами заподлицо с облицовкой корпуса. Они требуют большой осторожности при строительстве и установке.Двери заподлицо не закрывают шкаф, а также перекрывают дверцы с выступом.

Показаны распространенные примеры дверей.

Дверные фасады могут быть из массива дерева или фанеры толщиной 3/4 дюйма. Внешние края можно оставить квадратными на дверях с перекрытием, но обычно они закруглены на дверях с выступом. Ящики обычно делают из цельной древесины, иногда из фанеры.

Мебель изящных материалов, однако, часто использует рамно-панельную конструкцию дверей, а иногда и ящиков. Или ящики могут быть из массива дерева с фасонными фасадами.Рамочно-панельные двери состоят из двух стоек, называемых стойками, и двух горизонтальных частей, называемых направляющими. У некоторых дверей также есть третья горизонтальная деталь или поперечина посередине. У деталей каркаса есть вырезки по внутренним краям для панелей. Или можно вырезать шпунт вдоль внутренних краев рамы, и в этом случае панель удерживается на месте с помощью формования. Внутренний край рамки называется «прилипанием». Она может быть плоской или фасонной, а может быть снабжена декоративной лепкой. Формованная накладка увеличивает прочность каркасной конструкции.

Двери рамно-панельные могут изготавливаться несколькими способами. Самый простой — вырезать полоски на деталях рамы, затем закрепить дюбелями и склеить части рамы вместе, вставляя панель на место, когда вы собираете рамы. Или каркас может быть собран с шипом и шипом. Однако лучший метод — использовать фрезер или формирователь для создания фигурных наклеек. Это создает профилированный шов и обеспечивает большую поверхность клея, а также декоративный край рамки.

Панели, вставленные в рамы, могут быть тонкими фанерными панелями или массивными деревянными панелями с профилированными краями.Верх рамы и панели можно оставить прямыми, или арочную панель и верхнюю направляющую можно создать на формовочном станке или с помощью фрезы.

Создание краснодеревщика, будь то кухонный гарнитур или прекрасный предмет мебели, — занятие стоящее. Начните с простой конструкции коробки и продвигайтесь к более сложной конструкции по мере накопления опыта и инструментов.


Двери и рамно-панельные конструкции часто состоят из профилированных бортов и кромок с плоскими или фигурными панелями.Их можно отрезать фрезером или формирователем.


Рекомендуемые статьи

2D-чертежи

CABINET VISION помогают продавать индивидуальные дизайны

Производитель мебели на заказ использует страницу 2D-чертежа CABINET VISION в качестве основы своего процесса продажи клиентам.

Репутация Хетерингтона Ньюмана как производителя прекрасных английских мастеров, производящего современную и классическую мебель на заказ и архитектурные столярные изделия, выросла благодаря устным рекомендациям без необходимости рекламы.

Специализированное программное обеспечение CABINET VISION и Screen-To-Machine для деревообработки создает точные проекты в студии и выставочном зале Чешира и обеспечивает их точное воспроизведение на их фабрике в Дербишире, что в 48 км. В основном используются окрашенные лицевые рамы с шпонированными каркасами, в их перечень материалов входят каркасы из шпона из дуба, клена и ореха, а также из твердых пород дерева, таких как дуб, орех и клен.

«« Мы тратим много времени на разработку CABINET VISION, чтобы получить абсолютно правильный дизайн, но это гарантирует, что мастерская изготовит его точно с первого раза.Независимо от того, какие проблемы или чего мы хотим, CABINET VISION может предоставить решение. Без этого нам, вероятно, потребовались бы еще три сотрудника, чтобы добиться того, что мы делаем. Это было бы очень многословно и подвержено ошибкам ».

Рут Лавлок, CAD EDGECAM | Дизайнер

Дизайнер САПР Рут Лавлок говорит, что, поскольку дизайн каждой комнаты уникален для конкретных требований каждого клиента, страница чертежа CABINET VISION является основным инструментом продаж. «Мы используем его, а не 3D-рендеринг фотографий, чтобы сделать дизайн реалистичным для выбранной клиентом техники и декора.

Каждое задание создается с нуля с учетом размеров обследования. «Каждый шкаф должен быть точным, и мы показываем, что это за приборы и куда они направляются». Рут работает вместе с коллегой-дизайнером Зои Ясонос, начиная процесс CABINET VISION с рисования стен и настройки рабочих свойств, а затем втягивая шкафы, чтобы убедиться, что конструкция шкафа и материалы соответствуют требованиям.

Когда шкафы все на своих местах, поперечное сечение отправляется на экран чертежа, где она вносит любые изменения, включая добавление дополнительных деталей, чтобы сделать готовый 2D-чертеж более реалистичным.«Например, если у клиента есть кухонная плита Mercury, а в нашей библиотеке ее нет, мы создадим ее линейный рисунок. Кроме того, мы сохранили множество ручек в библиотеке символов, потому что стандартные ручки при печати могут выглядеть как черные точки.

Создание реалистично выглядящих ручек на чертежах может оказаться довольно трудоемким делом, но такое количество деталей имеет решающее значение, когда мы показываем клиентам, как будет выглядеть их комната ».

Страница двухмерного чертежа оказалась особенно полезной при проектировании уникального шкафа для кладовой.«Это было 2,63 метра в высоту, с рядом элементов, включая выдвижной ящик внизу с вертикальной перегородкой. Выше было отделение с плетеной корзиной, вставленной в раму. Затем выдвижной ящик для хлеба с откидной крышкой и внутренней ручкой. Сверху было несколько регулируемых полок с дверной полкой, прикрепленной к задней части двери, вплоть до верхней коробки, которую можно было легко разместить из-за высокого потолка.

«Мы сделали все это в CABINET VISION, и было здорово показать заказчику, как именно это будет выглядеть.”

Они также полностью индивидуализируют стили дверей, создавая новый стиль для каждой работы, вместо того, чтобы ожидать, что клиенты будут выбирать из существующего набора. Примером может служить то, что им нужна была дверь с нанесенным бортиком внутри рамы, а не выходить из дверной панели.

«Вместо создания двери с приподнятой панелью мы использовали дверь с плоской рамой и добавили пользовательский стандарт. Процесс дублировал дверь без бортика, затем UCS взяла этот стиль и добавила накладной молдинг внутри рамы.«CABINET VISION также смогла решить проблему создания такой конструкции для двухпанельной двери, а также отозвать бортик в списке для резки, гарантируя, что фабрика будет полностью проинформирована о количестве материалов.

Она говорит, что возможность добавлять комментарии к шкафам, которые появляются на листе сборки, — еще один хороший способ убедиться, что завод точно знает, что нужно, особенно если это что-то необычное. «Например, если кухонный базовый блок имеет вертикальные перегородки для разделочных блоков и противней вместо горизонтальных регулируемых полок, в том числе это как комментарий, подтверждающий фабрике, что то, что они видят на сборочном листе, верно.

«Мы тратим много времени на предварительную разработку CABINET VISION, чтобы получить абсолютно правильный дизайн, но это гарантирует, что мастерская с первого раза изготовит его точно. Независимо от того, какие проблемы или чего мы хотим, CABINET VISION может предоставить решение. Без этого нам, вероятно, потребовались бы еще три сотрудника, чтобы добиться того, что мы делаем. Это было бы очень многословно и подвержено ошибкам ».

По словам столяра Майкла Марсдена, ответственного за работу с ЧПУ в цехе, то же самое будет и на заводе.«До появления CABINET VISION четыре года назад мне приходилось проверять каждое измерение вручную, а теперь я просто проверяю модель. Это экономит так много времени ».

Когда он получает чертежи, он гарантирует, что то, что было спроектировано, полностью поддается обработке, что схемы сверления совпадают, и дважды проверяет материал. «После того, как я проверил каждый шкаф индивидуально по спецификациям дизайнера, CABINET VISION составляет списки для цеха».

Screen-To-Machine затем передает коды ЧПУ на 3-осевой маршрутизатор Morbidelli.«Функция вложения CABINET VISION особенно полезна, так как после загрузки этих файлов не требуется дополнительных настроек.

«Пока модель из студии точна, мы знаем, что то, что мы здесь нарезаем, будет абсолютно безупречным».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
